二、系统的分类
1．连续时间系统 与 离散时间系统
连续时间系统： f (t)
连续系统
y(t)
系统的输入激励与输出响应都必须为连续时间信号
连续时间系统的数学模型是微分方程式。
离散时间系统： f[k]
离散系统
y[k]
系统的输入激励与输出响应都必须为离散时间信号
2021/3/18
35
二、系统的分类
2．线性系统 与 非线性系统
同时具有 均匀特性 与 叠加特性 方为 线性特性 线性特性 可表示为
其中 a 、b 为任意常数
af1(t ) bf2 (t )
2021/3/18
连续系统
a y1 (t ) by2 (t )
36
二、系统的分类
2．线性系统 与 非线性系统
是人们要传输的对象。例 如，战场上敌方的兵力； 某日某处的气温等等；
电信号 光信号 声信号
旗语
客观存在(事件)->信息->消息(约定的符号)->便于传输的信号
语言
文字
2021/3/186 Nhomakorabea音信号语音信号 “你好” 的波形
2021/3/18
7
生物医学信号
滤波以前干扰严重
滤波以后干扰祛除
2021/3/18
Signals and Systems
2021/3/18
1
教学安排（68学时）
• 学分：4 • 总学时：68
其中：课堂讲授60学时 • 考试方式：闭卷 • 成绩组成：
期末笔试（65%） 平时(35%）= 考勤及课堂10 + 作业10 +实验10 +期 中测试5
[课件]第1章信号与系统分析导论PPT
![[课件]第1章信号与系统分析导论PPT](https://img.taocdn.com/s3/m/18fcb2cbb8f67c1cfad6b83e.png)
X
信号处理
对信号进行某种加工或变换。 目的： 消除信号中的多余内容； 滤除混杂的噪声和干扰； 将信号变换成容易分析与识别的形式，便于估计 和选择它的特征参量。 信号处理的应用已遍及许多科学技术领域。
系统(System)
系统（system）：由若干相互作用和相互依赖的事物组 合而成的，具有特定功能的整体。如通信系统、控制 系统、经济系统、生态系统等。 系统三要素：IOP：输入、输出、处理加工 系统可以看作是信号的变换器、处理器。 电系统具有特殊的重要地位，某个电路的输入、 输出是完成某种功能，如微分、积分、放大，也可 以称系统。 在电子技术领域中，“系统”、“电路”、“网 络”三个名词在一般情况下可以通用。
第1章信号与系统分 析导论
课程性质
– 电子信息类专业重要的专业基础 课； – 教学对象：电子信息、自动控制、电子技术 、电气工程、计算机技术、生物医学工程等；
课程性质
先修课 后续课程 《高等数学》 《通信原理》 《线性代数》 《数字识领域引入信号 处理与传输领域的关键性课程，在教学环节中起着承 上启下的作用 。
信号与系统之间的关系 信号与系统是相互依存的整体。
1. 信号必定是由系统产生、发送、传输与 接收，离开系统没有孤立存在的信号； 2. 系统的重要功能就是对信号进行加工、 变换与处理，没有信号的系统就没有存在 的意义
输出信号 输入信号 系统 响应 激励
信号理论与系统理论
信号分析：研究信号的基本性能，如信号 的描述、性质等。 信号理论 信号传输 信号处理
系统分析：给定系统，研究系统对于输入 激励所产生的输出响应。 系统理论 系统综合：按照给定的需求设计（综合） 系统。 重点讨论信号的分析、系统的分析，分析是综合的基础。 分析的目的：认识世界；综合的目的：改造世界。
信号处理
对信号进行某种加工或变换。 目的： 消除信号中的多余内容； 滤除混杂的噪声和干扰； 将信号变换成容易分析与识别的形式，便于估计 和选择它的特征参量。 信号处理的应用已遍及许多科学技术领域。
系统(System)
系统（system）：由若干相互作用和相互依赖的事物组 合而成的，具有特定功能的整体。如通信系统、控制 系统、经济系统、生态系统等。 系统三要素：IOP：输入、输出、处理加工 系统可以看作是信号的变换器、处理器。 电系统具有特殊的重要地位，某个电路的输入、 输出是完成某种功能，如微分、积分、放大，也可 以称系统。 在电子技术领域中，“系统”、“电路”、“网 络”三个名词在一般情况下可以通用。
第1章信号与系统分 析导论
课程性质
– 电子信息类专业重要的专业基础 课； – 教学对象：电子信息、自动控制、电子技术 、电气工程、计算机技术、生物医学工程等；
课程性质
先修课 后续课程 《高等数学》 《通信原理》 《线性代数》 《数字识领域引入信号 处理与传输领域的关键性课程，在教学环节中起着承 上启下的作用 。
信号与系统之间的关系 信号与系统是相互依存的整体。
1. 信号必定是由系统产生、发送、传输与 接收，离开系统没有孤立存在的信号； 2. 系统的重要功能就是对信号进行加工、 变换与处理，没有信号的系统就没有存在 的意义
输出信号 输入信号 系统 响应 激励
信号理论与系统理论
信号分析：研究信号的基本性能，如信号 的描述、性质等。 信号理论 信号传输 信号处理
系统分析：给定系统，研究系统对于输入 激励所产生的输出响应。 系统理论 系统综合：按照给定的需求设计（综合） 系统。 重点讨论信号的分析、系统的分析，分析是综合的基础。 分析的目的：认识世界；综合的目的：改造世界。
ch1_1离散信号与系统时域分析
(a) 0=0； (b) 0=0.1p； (c) 0=0.2p； (d) 0=0.8p； (e) 0=0.9p； (f) 0=p 时的基本周期N
解：
1
(a) 0 /2p 0/1 (c) 0 /2p0.2/21/10
1
N=1 N=10
0
0
-1 0
-1
x[k] = cos0 k , 0=0

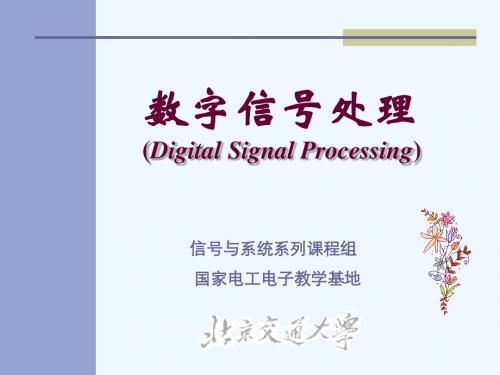

数字信号处理

(Digital Signal Processing)
信号与系统系列课程组 国家电工电子教学基地
第一章 离散信号与系统分析基础
离散信号与系统的时域分析 离散信号的频域分析 离散系统的频域分析 双边z变换与反变换 离散系统的系统函数 全通滤波器与最小相位系统 信号的抽样与重建
第一节 离散信号与系统的时域分析 离散信号的表示 离散序列的产生 基本序列 序列的基本运算 系统分类 单位脉冲响应 利用MATLAB求解离散LTI系统响应
) /2
数字信号 cos0k是否为周期的? 周期为多少？ x[k] = x[k+N] = cos0k = cos(0k+0N) 当0N=2p m 时, x[k]才是周期的。即0 / 2p为有理数 时，信号才是周期的。
0 m 如果 , N, m 是不可约的整数， 2p N 则信号的周期为N.
10
20
30
40
0
x[k] = cos0 k , 0=0.2p
10
20
30
40
离散时间信号与系统
例: 试确定余弦序列x[k] = cos0k 当
(a) 0=0； (b) 0=0.1p； (c) 0=0.2p； (d) 0=0.8p； (e) 0=0.9p； (f) 0=p 时的基本周期N
