铅的熔化温度焊锡锡铅

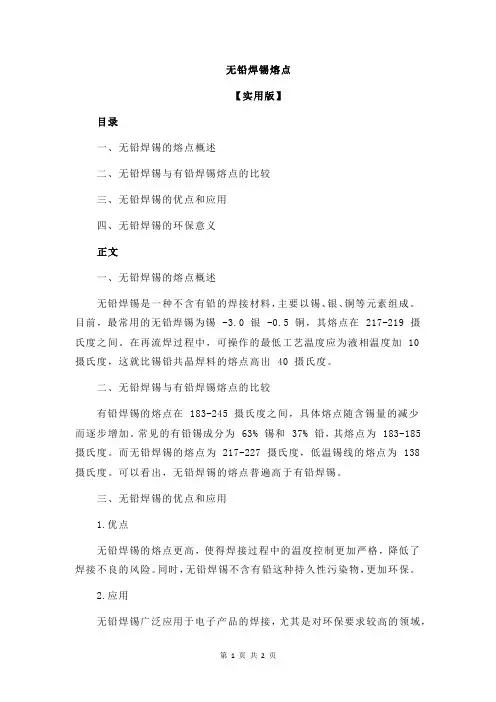

无铅焊锡熔点
无铅焊锡熔点
【实用版】
目录
一、无铅焊锡的熔点概述
二、无铅焊锡与有铅焊锡熔点的比较
三、无铅焊锡的优点和应用
四、无铅焊锡的环保意义
正文
一、无铅焊锡的熔点概述
无铅焊锡是一种不含有铅的焊接材料，主要以锡、银、铜等元素组成。
目前，最常用的无铅焊锡为锡 -3.0 银 -0.5 铜，其熔点在 217-219 摄氏度之间。
在再流焊过程中，可操作的最低工艺温度应为液相温度加 10 摄氏度，这就比锡铅共晶焊料的熔点高出 40 摄氏度。
二、无铅焊锡与有铅焊锡熔点的比较
有铅焊锡的熔点在 183-245 摄氏度之间，具体熔点随含锡量的减少
而逐步增加。
常见的有铅锡成分为 63% 锡和 37% 铅，其熔点为 183-185 摄氏度。
而无铅焊锡的熔点为 217-227 摄氏度，低温锡线的熔点为 138 摄氏度。
可以看出，无铅焊锡的熔点普遍高于有铅焊锡。
三、无铅焊锡的优点和应用
1.优点
无铅焊锡的熔点更高，使得焊接过程中的温度控制更加严格，降低了焊接不良的风险。
同时，无铅焊锡不含有铅这种持久性污染物，更加环保。
2.应用
无铅焊锡广泛应用于电子产品的焊接，尤其是对环保要求较高的领域，
如医疗设备、食品加工设备等。
此外，无铅焊锡还应用于航空航天、汽车制造等高强度、高温度环境下的产品制造。
四、无铅焊锡的环保意义
铅是一种持久性污染物，在自然环境中不能为生物代谢所分解。
无铅焊锡的使用有助于减少铅对环境的污染，保护生态环境和人类健康。
《比较铅、锡、焊锡的熔点》实验设计
《比较铅、锡、焊锡的熔点》实验设计
一、实验目的：比较铅、锡、焊锡的熔点；
二、实验仪器及试剂：
三角架、酒精灯圆形铜片、自制的小红旗、金属锡、金属铅、锡铅合金(焊锡)、
打火机
三．实验仪器装置图及仪器的组装说明
在圆形铜片的中间画一个等边三角形,在三角形的顶点各凿一个小凹坑(注意不要凿通凿透了)。
然后在凹坑里放上带有小旗子的铅、锡、焊锡各一粒，加热三角形的中心部位，观察各合金上小旗子倒下的先后顺序，由此判断纯金属及它
们组成的合金的不同熔点。
四．实验操作：
1.取一个圆形铜片，直径大约12cm,在中间画一个等边三角形，在三角形顶点各
凿一个小凹坑(注意不要凿通凿透了),如图甲。
2.在凹坑里放上带有小旗子的铅、锡、焊锡各一粒，然后在铜片三角形的中心部位加热，使三角形顶点受热均匀，如图乙。
观察各合金上的小旗子倒下的先后
顺序是焊锡锡铅。
五．改进的意义：
以往在学习合金这一知识点时，老师们大多选择看一段视频《金属和合金的比较》，视频中金属熔化的现象，学生得仔细看才能看得清楚。
该实验经过改进后，能直观地比较出合金和组成它的纯金属的熔点，操作简单，所需药品少，且
可以重复使用金属及合金。
常用焊锡材料的综述
常用焊锡材料的综述焊锡是一种广泛应用于电子、电气和金属加工领域的焊接材料。
它可以将两个金属材料牢固连接在一起，并具有良好的电导性能。
在许多领域中，焊锡是必不可少的材料之一、下面是常用焊锡材料的综述。
1.60/40锡铅焊锡材料：60/40锡铅焊锡材料是最常用的焊锡材料之一、它由60%的锡和40%的铅组成，具有低熔点和良好的可塑性。
这种焊锡材料易于熔化和流动，并且在焊接过程中可以提供良好的湿润性。
60/40锡铅焊锡材料适用于各种应用，包括电子组装、电路板焊接和电器维修。
2.63/37锡铅焊锡材料：63/37锡铅焊锡材料由63%的锡和37%的铅组成。
它与60/40锡铅焊锡材料相比，具有更低的熔点和更高的电导率。
由于其特殊的配方，63/37锡铅焊锡材料在焊接过程中会形成良好的连接，并且比较适合较高温度和高压环境。
这种焊锡材料常用于航空航天、汽车电子和高精密仪器。
3.纯锡焊锡材料：纯锡焊锡材料由高纯度的锡制成，不含其他元素。
这种焊锡材料的熔点较低，可塑性好，并且具有良好的湿润性。
纯锡焊锡材料在焊接过程中流动性好，容易控制，并且不会对连接的金属产生不良影响。
它通常用于精密仪器、光学设备和电子组件。
4.96.5/3/0.5锡银铜焊锡材料：96.5/3/0.5锡银铜焊锡材料由96.5%的锡、3%的银和0.5%的铜组成。
这种焊锡材料具有高强度和较低的熔点，并且在焊接过程中可以提供可靠的连接。
96.5/3/0.5锡银铜焊锡材料适用于要求高强度和耐腐蚀性的应用，比如管道连接和金属结构。
5.无铅焊锡材料：无铅焊锡材料是一种环保型焊锡材料，不含有害的铅元素。
这种焊锡材料通常由锡合金、铜和其他助焊剂组成。
无铅焊锡材料在焊接过程中产生的焊缝韧性好，并且满足环保要求。
它适用于高要求的电子产品、食品加工设备和医疗器械焊接。
总结起来，60/40锡铅焊锡材料、63/37锡铅焊锡材料、纯锡焊锡材料、96.5/3/0.5锡银铜焊锡材料和无铅焊锡材料是常用的焊锡材料。
锡焊焊接原理及焊接技术
锡焊焊接原理及焊接技术锡焊材料与工具〔1〕锡焊钎料锡焊钎料俗称焊锡(钎料)，它是以锡和铅为主体的一种合金，呈白色，锡含量越高流动性越好，熔点低。
含铅量高者强度高、硬度大。
由于锡铅含量不一样，其熔点大致在180℃－280℃之间，可以焊接钢、铁、铜等机件及电工仪器、工具。
含铅量超过10％的焊锡，不能用于饮食器皿的焊接，因为含铅量大时易引起人身中毒。
常用焊锡牌号：牌号用途料600用于无线电，电器开关等零件，易熔金属制品。
料601用于钎焊铜及铜合金，镀锌铁皮，强度不高的零件。
料602用于钎焊散热器，仪表，无线电元件等。
料603用于钎焊散热器，仪表，无线电元件等。
料604可钎焊大多数钢材及其他金属，特别是食品器皿等。
锡铅焊料的牌号不同，含锡含铅量也各不相同，用途也有区别，汽车钣金工焊工常用的锡铅焊料的含锡量在30％～40％之间，在选用时应加以鉴别，含锡越多，色亮越白；反之，色青白。
一般含锡较多的焊料，在弯曲时，可以听到清脆而细碎的声响。
〔2〕锡焊用钎剂(焊剂)①盐酸是氯化氢化合物。
浓盐酸在空气中产生刺鼻的烟雾，浓盐酸加水五分之二稀释，可以作为焊接镀锌铁板的焊剂。
②氯化锌溶液，也称为熟盐酸、热强水。
是锡焊常用的一种焊剂，其配制方法是：把盐酸装人玻璃瓶内(不能用金属器皿)，参加锌块(汽车废旧的雨刮器，汽化器，也可以用镀锌铁板剪成小块)，直至化学反响不冒泡为止。
焊接铜类零件时，氯化锌溶液再参加50％的清水后使用，焊接钢类零件也应参加30％的清水冲淡再用。
③松香比上两种焊剂使用效果稍差。
可以把松香研成粉状散在焊缝上使用，精密零件焊接可用酒精溶解松香使用。
④焊药膏由74％的石油胶，20％的无水氧化锌，5％的氯化铵及1％的水组成。
焊药膏有腐蚀性，在焊接完成后，应将焊缝周围的剩余焊药膏擦净，并用清水擦拭。
3〕锡焊的加热设备与工具①锡焊加热设备锡焊时常用的热源如下：炉子，以木炭为燃料，大批量锡焊加工时使用。
喷灯，氧乙炔火焰，主要用于小批量锡焊的烙铁加热。
焊锡的主要成分
焊锡的主要成分是锡（Sn）。
焊锡通常是由锡和其他金属合金组成的。
常见的焊锡合金包括：
1. 锡铅合金（Sn-Pb）：这是最常用的焊锡合金之一。
它通常含有60%至63%的锡和37%至40%的铅。
锡铅合金具有低熔点、良好的流动性和可靠的焊接性能。
2. 锡银合金（Sn-Ag）：这是一种常用的无铅焊锡合金。
它通常含有96.5%的锡和
3.5%的银。
锡银合金具有较高的熔点和良好的电导性能，适用于高温环境和电子器件的焊接。
3. 锡铜合金（Sn-Cu）：这是一种常用的无铅焊锡合金。
它通常含有99%的锡和1%的铜。
锡铜合金具有较高的熔点和良好的机械强度，适用于焊接需要较高强度的应用。
除了上述常见的焊锡合金外，还有其他一些合金，如锡锑合金（Sn-Sb）、锡铋合金（Sn-Bi）等。
这些合金的成分可以根据具体的应用需求进行调整。
焊锡 熔点
焊锡熔点一、焊锡熔点的定义和重要性1.1 焊锡的含义焊锡是一种常用的焊接材料，由不同比例的铅和锡合金组成。
焊锡通常以线状或条状形式存在，并在焊接工艺中使用。
1.2 焊锡熔点的定义焊锡熔点是指焊锡材料从固态转变为液态所需的温度。
通常以摄氏度表示，熔点的高低决定了焊接材料在焊接过程中的性能和应用范围。
1.3 焊锡熔点的重要性焊锡熔点直接影响焊接过程中的温度控制和焊接质量。
正确选择熔点合适的焊锡材料，可以确保在合适的温度下进行焊接，避免过热或过冷对材料产生不良影响。
同时，不同温度下的焊锡还具有不同的物理特性，如流动性、黏附性等，对焊接性能和可靠性也有重要影响。
二、常用焊锡材料及其熔点2.1 不同焊锡合金材料常见的焊锡合金材料包括Sn63Pb37、Sn60Pb40、Sn55Pb45等。
这些材料中的数字表示锡（Sn）和铅（Pb）的含量，例如Sn63Pb37表示含有63%的锡和37%的铅。
2.2 焊锡合金熔点范围不同焊锡合金熔点存在一定的差异，下面是常见焊锡合金的熔点范围：1.Sn63Pb37：熔点约为183-190摄氏度。
2.Sn60Pb40：熔点约为183-190摄氏度。
3.Sn55Pb45：熔点约为183-215摄氏度。
三、控制焊接温度以避免熔点问题3.1 理解焊锡熔点与焊接温度焊接时，需要掌握适当的焊接温度以保证焊锡的熔点在合适的范围内。
过低的焊接温度会导致焊锡无法完全熔化，焊接不牢固；过高的焊接温度则可能导致焊接材料过热、烧焦甚至氧化等问题。
3.2 控制焊接温度的方法下面是一些控制焊接温度的方法：1.使用温度计：通过在焊接过程中使用温度计，可以实时监测焊接温度，并及时进行调节。
2.控制焊接时间：短暂的加热时间可能导致焊接温度不足，而过长的加热时间可能导致过热。
合理控制焊接时间可以降低熔点问题的风险。
3.调整焊接设备参数：根据不同焊接材料和工作要求，调整焊接设备的参数，如温度、功率等，以获得最佳的焊接温度。
新人教版九年级下册化学全册课件
7．【中考•葫芦岛】铜能被加工成超薄铜箔，是因为
铜具有良好的( A )
A．延展性
B．导热性
C．导电性
D．抗腐蚀性
8．下列金属制品中，利用金属的导热性的是( A )
9．【中考•恩施】根据物质结构性质用途之间 的内在联系，回答下列问题：
(1)金刚石比石墨的硬度大得多，原因是 _碳__原__子__的__排__列__方__式__不__同_____；
4.
用金属材料制成的是
5.
①②④ (填序号）。
课题1 金属材料 第2课时 合金
第八单元 金属和金属材料
1 课堂讲解 ➢ 对合金的认识与判断
➢ 合金的性质与用途
➢ 几种重要的合金
2 课时流程
逐点 导讲练
课堂 小结
课后 作业
合金 制造飞机的材料中为什么大量使用铝合金而不用纯铝？
知识点 1 对合金的认识与判断
问题
金属和合金在颜色和硬度上有什么不同？
性质比较
颜色 硬度 结论
现象
黄铜 铜 焊锡 锡
黄色 紫红 银白色 银白色
黄铜硬度大
锡硬度大
…………..
归纳
1.合金一般比组成它的纯金属的颜色鲜艳。 2.合金的硬度一般大于组成它的纯金属。
实验2 比较焊锡、锡、铅的熔化温度，从而说 明合金材料性质和其组成的金属性质的不同。
1．【中考•邵阳】下列选项中不属于合金的是( B )
A．钢
B．金刚石
C．焊锡
D．黄铜
2．下列说法不正确的是 ( D ) A．合金也是金属材料 B．合金中最少有一种金属 C．合金是在金属中加热熔合某些金属或非金属
制成的 D．合金是纯净物
知识点 2 合金的性质与用途
有铅焊锡丝规格及用途
锡46/铅54
183-227
锡44/铅56
183-230
锡42/铅58
183-238
锡40/铅60
183-240
锡38/铅62
183-245
锡36/铅64
183-247
锡34/铅66
183-250
板金、铅管软钎焊、电缆线、灯泡、冷却机制造、电视机高热部件的软钎焊
锡32/铅68
183-252
锡30/铅70
183-258
锡28/铅72
183-262
锡26/铅74
183-268
锡24/铅76
183-272
锡22/铅78
183-275
锡20/铅80
183-280
锡18/铅82
183-285
锡16/铅84
288
锡14/铅86
300
锡12/铅88
300
锡10/铅90
302
锡60/铅40
183-190
锡58/铅42
183-195
锡56/铅44
183-200
普通电器、收录音机、天线、石英钟、机顶盒、DVD等音响器材、板金、铅管软钎焊、电缆线、散热器、制罐、灯泡、电视机高热部件的软钎焊
锡54/铅46
183-210锡52/Fra bibliotek48183-215
锡50/铅50
183-218
锡48/铅52
有铅焊锡丝规格
有铅工艺技术有上百年的发展历史，经过一大批有铅工艺专家研究，具有交好的焊接可靠性和稳定性，拥有成熟的生产工艺技术，这主要取决于有铅焊料合金的特点。有铅焊锡丝的规格多样！品种繁多，适用于不同行业！下面为常用焊锡丝规格及用途：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常温下，除汞是 常温下，有固、 液体外，其余都 液、气三态。 是固体。 一般较大 一般较小
能导电 能导热
有
一般不导电、 一般不导热
没有
一些金属的物理性质
物理性质 导电性(以银的导电性 为100作标准)
密度/(g· cm-3) 熔点/℃ 硬度(以金刚石的硬度 为10作标准) 银 金 铜 铅
物理性质比较
密度
强度 导电性 导热性 抗腐蚀性
3g/cm3
与钢相似 良好 良层，试设想这 种金属的可能用途。
可用于制造机器零件、炊具、轮船等。
1、制造飞机和制造机器底座，对所用 金属的密度和硬度会有什么要求？
但是在尊贵场所，也会用镀金水龙头
考虑物质的用途时， 首先要考虑物质的 ， 性质 还需要考虑那些因素？
结论 : 1、物质的性质在很大程度上决定 了物质的用途，但这不是唯一的决 定因素。 2、在考虑物质的用途时,还需要考 虑价格,资源,是否美观,使用是否 便利.以及废料是否易于回收和对 环境的影响等多种因素
• 什么叫做金属材料？ 纯金属和它们的合金统称为金属材料。
青铜器时代
• 司母戊鼎是中国目前 已发现的最重的青铜 器。司母戊鼎含铜 84.77％、锡11.64％、 铅27.9％。充分显示 出商代青铜铸造业的 生产规模和技术水平。
• 秦陵铜车马严格按真车马的１／２制作 。 造型精美，比例恰当，装饰华丽，工艺 精湛，形体庞大，所以很多专家学者把 它称之为“青铜之冠”。
猜一猜？听了上面两个小故事，-18摄氏 知识讲解：原来是因为白锡怕冷，在温度低于 度时，体积就会骤然膨胀，原子间空隙加大。如果温度 你能猜出产生事故的原因吗？ 下降到-33摄氏度，这种变化就像传染病一样迅速蔓延。 这种现象人们称为“锡疫”，使整块的锡很快变成粉末。 上述情况的出现，就是因为气候冷造成的。
二十一世纪的金属材料—钛和钛合金
可 作 人 造 骨 的 钛 合 金
应用广泛的金属材料
一、金属共有的物理性质
• 常温下金属大都是固体（汞除外） • 大多数金属都是银白色 • 大多数金属都有金属光泽 • 大多数金属都是电和热的良导体（导电、导热性） • 大多数金属都熔沸点高 • 大多数金属都有延展性（可以拉成细丝，可以展成薄片）
第八章 金属和金属材料
课题1 金属材料
温故知新
• 1、元素分为哪几类？ • 3、性质和用途有 什么关系？ 金属元素、非金属元素
和稀有气体元素。 • 2、什么叫物理性质？ 什么叫化学性质？
物质不需要发生化学变化就表现出来 的性质叫做物理性质。 例如：颜色、状态、气味、硬度、熔 点、沸点、密度、溶解性、挥发性、 导热性、导电性、延展性等。 物质在化学变化中表现出来的性质叫 做化学性质。
性质决定用途，用途 反映了性质。
• 4、什么叫纯净物？ 什么叫混合物？
只由一种物质组成的物质 叫做纯净物； 由两种或多种物质混合而 成的物质叫做混合物。
例如：可燃性、还原性、氧化性等。
听故事，想问题
1912年，英国斯科特探险队的船只，在去南极 的途中，遭遇寒冷的天气，用于取暖的煤油漏光了， 以致探险队员全部冻死在南极冰原。原来装煤油的铁 桶是用锡焊接的，而锡却莫名其妙地化为了灰尘。 1867年冬天，俄国彼得堡海军仓库的大批锡砖， 一夜之间不翼而飞，留下了泥土一样的灰色粉末。
2.5-4 2.5-3 2.5-3 2-2.9 1.5 (小)
•
灯丝是用钨丝制成的。因为它的熔点（3410℃）很高； 铬的硬度比铁要高很多，增加铁的耐用性。 因为银的导电性只比铜稍好一点，银为 100，铜 3 . 为什么灯泡里的灯丝用钨制而不用锡制？ 4 、为什么有的铁制品如水龙头等要镀铬？ 讨论： 2 因为铁的硬度要比铅大的多，而且铁的 . 银的导电性比铜好，为什么电线一 而锡的熔点是 232℃。如果用锡做灯丝，那么温度高时， 1 . 为什么菜刀、镰刀、锤子等用铁制 另外金的硬度小，易划痕，且金的价格昂贵， 为 99 ，但是银的价格很高，不如铜来的便宜。 如果用锡制的话，可能会出现什么情况？ 来源很广泛，适合于广大群众使用。 灯丝就会熔化断裂，导致灯熄灭。 如果镀金会怎样？ 般用铜制而不用银制？ 而不用铅制？
金 铝 锌 铁 铅
(优) 100 99
74
银
61
铜
27
铁
17
锌
7.9 (良)
铝
(大) 19.3 11.3 10.5 8.92 7.86 7.14 2.7 (小) 钨 铁 铜 金 银 铝 锡 (高) 3410 1535 1083 1064 962 660 232 (低) 铬 铁 (大) 9 4-5 银 铜 金 铝 铅
根据生活经验，你所知道的金属 有哪些？你见过哪些金属制品？
我所知道的 金属 我所见过的 金属制品
… …
根据生活经验，你所知道的金属 有哪些？你见过哪些金属制品？
我所知道的 … 金 银 铜 铁 锡 铝 铅 金属 我所见过的 金属制品
首饰 手表
首饰 钱币
铜丝 铜锅
铁钉 农具
保险 丝
铝锅 铝箔
铅字
…
课题1 金属材料
马踏飞燕
• 1969年，在甘肃武威出土。 中国雕塑史上的不朽之作。 • 1984年，定为中国旅游标志 图形。
• 2002年， “马踏飞燕”的仿 制品作为国礼赠布什。
铁器时代
• 铁耙 两汉时期 西汉 农具
一架波音767大型 飞机约由70%的铝 及其合金构成。
20世纪，铝和 铝合金的应用
主要成分 Mg Al
金
• • • • • • • • •
属
之
最
地壳中含量最高的金属元素── 铝 人体中含量最高的金属元素── 钙 目前世界年产量最高的金属── 铁 导电、导热性最好的金属── 银 硬度最高的金属── 铬 熔点最高的金属── 钨 熔点最低的金属── 汞 密度最大的金属── 锇 密度最小的金属── 锂
科学家发现了一种新金属，它的一些性质如下： 熔点 2500℃
不同金属也有本身的特性
• 但是，不同金属的导电性、导热性、密度、 熔点、硬度等物理性质差别也较大。例如 • 大多数金属都是银白色的，但铜却 呈 紫红色 ，金呈 黄色 。 • 在常温下，大多数金属是固态，但汞 是 液态 。
金属与非金属物理性质的比较
物理性质
状态 密度 导电性 导热性 延展性
金属
非金属
