脱硫塔吊装方案
目录一、工程概况二、编制依据三、施工准备四、吊装方案的选择五、吊装计算六、质量目标与质量保证措施七、起重吊装的指挥和吊装工艺岗位的分工八、吊装工作应注意的安全事项九、大件吊装工程危害、评价控制措施表一、工程概况建设单位:新疆**********监理单位: *****设计单位:***********1.4工程内容：1.4.1脱硫塔，直径φ9000至13420，高度49450；钢材材质为Q235B，由δ=10，12，14，16，18，20mm钢板卷制而成，钢板对接焊缝达到Ⅱ级焊缝标准，超声波探伤；设备开口处如与塔壁上纵横焊缝相碰，开口处补强圈内焊缝应做射线探伤，达到Ⅲ级标准。
设备制作、安装完成后进行空压试验。
施工工期：2007年8月30日-2007年9月3日1.6质量目标：工程一次安装合格率100%，工程（产品）一次交验合格率100%，质量要求：合格。
1.7安全目标：严格遵守安全生产操作规程，杜绝各类重大事故，避免重伤，一般轻伤事故控制在10‰以内。
吊装设备参数表设备名称重量规格及数量安装标高脱硫再生塔总重约 375t φ9000×32750φ13000×9000φ2000×8000基础标高二、编制依据《设备施工图》建设工程施工合同及业主提供的有关设计技术文件《大型设备吊装工程工艺标准》SHJ515-90《化工工程建设起重规范》HGJ201-83《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.6《钢制焊接常压容器》JB/T4735-1997《钢制塔式容器》JB4710-92建设工程施工合同及业主提供的有关设计技术文件三、施工准备人员准备①建立健全项目管理机构，配备相应资格的管理人员。
②所有施工人员在进入施工现场前，必须进行质量、安全、技术教育，特种作业人员必须持有效证件上岗。
③焊工必须持有与其施焊项目相符的焊工合格证，且都在有效合格期内。
工机具准备①根据工机具以及机械施工计划，准备相应工机具和机械。
②本期工程中所用工机具以及机械，需满足以下几点要求：ａ中小型电动工具的性能应稳定、导线绝缘良好，并设漏电保护装置。
ｂ焊接设备、气割工具的安全附件及仪表应完好，定期进行计量检定，焊机外壳应接地，氧乙炔瓶应有6米以上安全间隔距离。
ｃ各种起重机械应有行程控制安全装置且性能良好，并且在有关部门检查合格后使用。
千斤顶、手动葫芦能满足安全施工的要求，。
施工现场条件准备①认真进行现场勘察。
②施工现场应配备足够的消防器材和与工程相适应的防风、防雨设施。
③落实并配合建设单位做好施工现场的“三通一平”工作。
④按施工平面布置图，合理布置施工现场各种机械设备，并将其排列整齐稳固，做好必要的防护措施，材料、配件、设备应存放整齐，并做好检验状态标识。
⑤施工现场供电设施必须完好无损，电气线路按国家施工现场临时用电及安全用电规定布置，并设警示标志。
材料配件准备①各类主材、原配件按规定程序严格控制其质量、必要时做化学分析和机械性能复验。
②进入现场的材料和配件按种类、材质和规格分类存入整齐，并做好标识和防护工作。
③焊接材料应存放在干燥通风处，焊材库的湿度不得高于焊材产品说明书的规定值，并分类存放在材料库货架上，认真做好标识工作。
④凡不合格材料、配件不得投入使用，且采取隔离措施、隔离存放并做好明显标识。
⑤项目使用工程材料，必须具有制造厂的质量证明书,其材质、规格、型号、质量，应符合设计文件规定，并按相关标准检验，不合格品不准使用。
项目管理人员职责项目经理①对工程实行全面的控制和部署，对工程项目指标负责。
②对工程项目的质量实行策划，对如何实现优良工程作出规定，把本项目质量体系各要素落实到人；项目经理是本工程质量和安全的第一责任人。
③对工程项目施工承担组织、指挥和管理责任；协调平衡施工资源（物资、人力等）；负责项目施工生产过程控制，保证工程项目顺利进行。
④负责同业主和其他施工单位的联络和协调工作，保证施工安全，确保工程质量优良。
项目技术负责人①在项目经理的领导下，主持本项目的技术管理工作，解决施工中的技术疑难问题。
②负责同建设单位/监理单位的技术部门的联络和合作。
③主控本项目施工过程技术控制，负责组织相关技术人员，对施工项目按工艺、技术要求、质量标准、文明施工、安全生产等几个环节，做详细准确的交底。
项目部管理人员的职责①合同预算员：负责工程项目合同评审、施工项目竣工交付后售后的服务工作；在本项目中，负责按预算价定合同，合同条款要符合施工条件的要求。
制定服务内容、项目，最大限度满足业主要求，确保本工程的正常进行。
②材料员：负责工程项目物资采购、顾客提供产品的控制、工程材料设备进货检验和试验的控制，确保使用于工程的材料、物资的质量符合规定要求。
③设备计量员：负责施工生产设备的控制与管理、用于工程项目检验测量和试验设备的控制、设备材料及半成品等的搬运、贮存、包装、防护和交付的控制；在本项目中，保证提供良好的设备以及在检定周期内的计量器具，协助各专业技术人员工作;制定运输方案，负责搬运、贮存、包装、防护和交付具体实施的监督检查。
④专业施工技术员：参加图纸会审、技术交底，并要求施工人员，严格按施工方案和施工技术标准施工；处理各专业技术问题。
⑤质检员、安全员：负责工程过程检验和试验、最终检验和试验、工程施工安全；对施工人员进行有针对性的安全技术措施的交底,确保整个施工现场的安全。
⑥劳资员：负责对进入本工程项目施工人员进行资质审查，对进入本工程项目施工的全体员工进行质量安全教育，全体施工人员应了解工程概况，明确该工程质量的重要性，熟悉本工程的操作规程；特殊岗位人员需持证上岗（包括电焊工、起重工、电工）。
⑦资料员：负责本工程文件和资料的控制、负责质量记录的收集、整理，及时完成工程施工中各项质量记录。
施工平面布置依据工程实际施工场地，在进入现场后，征得甲方认可将各施工区域划分出来，明确施工区域，施工机具架设，成品堆放区域，划分出临时施工场地，使其合理化。
施工场地平整：依据施工现场的实际情况，首先要对其障碍物进行拆除和清理，铺设道路，做到施工前的“三通一平”。
会同建设单位向供电、供水部门提出申请，保证施工用电用水，主要运输大件交通道路，要确保畅通无阻。
四、吊装方法选择常用的大型设备吊装方法主要有：抱杆吊装和大型吊车吊装二大类。
我们分别对这二种方法的吊装大型设备做出装置典型设备的吊装方案，比较后，决定采用综合方案：分段预制阶段采用抱杆倒装法；分段组装阶段采用大型400吨履带吊吊装法。
脱硫再生塔分三段吊装第一段塔吊装―第二段塔吊装 -- 第三段塔吊装五、吊装计算1.塔吊装计算:塔几何尺寸:脱硫再生塔壳体直径φ9000至13420mm，筒体长度49450mm；塔操作压力为。
材质：采用Q235B板。
塔吊装计算尺寸将塔本体分为三段吊装，每段吊装数据如下表：最下部一段：长18米，重120吨，在基础上采用抱杆倒装法施工。
中间一段：长15米，重100吨，起吊高度33米。
上部一段：长17米，重 135吨，起吊高度。
各段重量 回转半径 伸臂长度 可吊重量 400吨履带吊车 中段100 24 72 172 400吨履带吊车上段1352472172塔吊装示意图240000.000150t 履带吊车中心线18000绳扣选择：吊装计算重量：T ＝135×＝ (因起升速度较慢，不考虑动载系数，只考虑不均匀系数。
采用6×37＋1钢丝绳，四根绳扣、八分支使用钢丝绳的破断拉力：÷8×6＝查表公称抗拉强度1550MPa、直径φ52mm、破断拉力为。
或公称抗拉强度1700MPa、直径φ、破断拉力为。
.吊耳的计算．吊装主要机具:吊车吊装主要吊装机具计划一览表序号机具名称型号规格单位需用量备注1 大型吊车400T 台 12 吊装钢丝绳6×37—Φ56 米1206×19--Φ35 米5003 卸扣50T 个 4.吊车吊装所需人力：序号技术专业或工种人数1 起重技师 22 起重工 63 机械维修工 44 普工86、质量目标与质量保证措施质量目标精心组织、精心施工，争创钢结构安装优质工程。
优良率达100％质量保证措施建立以项目部总工程师领导的质保体系，认真搞好“五关”，图纸会审关、方案编制关、设备验收关、施工工序质量检查关和资料收集关。
使质量在各个环节上能得到有效的控制。
施工前，技术人员应认真对施工班组进行技术交底，要有追踪性，在施工过程中要严格执行“三检制”原则。
在施工过程中，要严格按照方案、规程规范进行每一道工序的施工。
七.起重吊装的指挥和吊装工艺岗位的分工起重吊装的指挥协调工作（1）凡参加吊装的施工人员，必须坚守岗位，并根据指挥者的命令进行工作。
（2）指挥者应把信号向全体工作人员交代清楚，明确各人的岗位职责。
哨音必须准确、响亮，旗语应清楚。
（3）在吊装作业中，为了保证正确、及时地下达信号，可在指挥者领导下，设副指挥，分管吊装岗位的指挥工作，必须分工明确，紧密配合。
（4）指挥者应站在能看到吊装全过程并被所有施工人员全能看到的位置上，以利直接指挥各个工作岗位，否则应通过助手及时传递信号。
（5）指挥者及操作人员应使自己的视觉、听觉不受阻碍。
（6）吊装过程中，任何岗位出现故障，必须立即向指挥者报告，没有指挥者的命令，任何人不得擅自离开岗位。
吊装工艺岗位的分工序号岗位号岗位名称职责1 1-0 吊装指挥具体指挥吊装全过程的工艺操作，包括主吊车提升，辅助吊车抬送作业的协调。
1-1 吊车司机执行吊装指挥命令，准确、平稳操作。
吊车动作，主辅吊车力求同步作业。
1-2 设备就位负责设备的就位找平找正，做好安装记录1-3 预备队执行吊装指挥命令，排除吊装故障。
8、吊装工作应注意的安全事项吊装施工准备和实施过程中安全质量保证体系必须要保证正常运转，以确保吊装工程达到安全优质的要求。
吊装前必须进行安全质量检查，并要符合规程、规范的规定。
起重作业人员应熟知施工方案、起重设备性能、操作规程、指挥信号和安全要求。
起重机械和索具应具有出厂合格证。
起吊作业前,应在重物上系以牢固的溜绳,防止吊装过程中重物摆动、旋转或碰撞其它建、构筑物。
吊起的重物不得长时间要空中停留,严禁重物下方有人停留或行走。
吊装用钢丝绳应受力均匀,在使用过程中应经常检查钢丝绳有无断丝、扭结、弯折、压扁、磨损、腐蚀、或电弧作用而引起的损坏等现象。
吊车性能应满足吊装工艺要求，警报和液压系统必须可靠。
吊钩偏角不应大于3°。
禁止用吊车在地面上直接拖拉设备。
设备吊装前应进行试吊，试吊前，参加吊装的人员应按分工，严格检查吊耳、机械及索具的装设情况，达到要求后试吊，试吊时重物吊离地面100~200mm，应观测吊装净距及吊车支腿处地基变化情况，发现问题应先将设备放回地面，故障排除后重新试吊，确认一切正常，方可正式吊装。
脱硫塔吊装专项方案
一、工程概况1. 工程名称：某火电厂烟气脱硫塔安装工程2. 工程地点：某火电厂厂区内3. 工程规模：单台脱硫塔直径约20米，塔体高度约50米，总重量约2000吨4. 施工单位：某建筑工程有限公司5. 监理单位：某工程监理有限公司二、施工内容1. 脱硫塔基础施工2. 脱硫塔本体安装3. 脱硫塔内部管道、设备安装4. 脱硫塔外部平台、楼梯、栏杆等附属设施安装5. 脱硫塔防腐、保温三、施工方法及工艺1. 脱硫塔基础施工（1）基础混凝土浇筑：按照设计要求进行混凝土浇筑，确保混凝土强度和密实度。
（2）地脚螺栓安装：按照设计要求进行地脚螺栓安装，确保螺栓紧固度。
2. 脱硫塔本体安装（1）吊装准备：选用合适的吊装机械，如500吨履带起重机，并确保吊装机械性能满足吊装要求。
（2）吊装方案：采用分段吊装，将脱硫塔分为若干段，逐段吊装至基础上。
（3）吊装过程：吊装过程中，注意调整塔体水平度和垂直度，确保塔体安装精度。
3. 脱硫塔内部管道、设备安装（1）管道安装：按照设计要求进行管道安装，确保管道连接牢固、密封良好。
（2）设备安装：按照设备厂家提供的安装手册进行设备安装，确保设备运行稳定。
4. 脱硫塔外部平台、楼梯、栏杆等附属设施安装（1）平台、楼梯、栏杆等附属设施按照设计要求进行制作和安装。
（2）安装过程中，确保各部件连接牢固，符合安全要求。
5. 脱硫塔防腐、保温（1）防腐：采用喷砂除锈、涂装等工艺对脱硫塔进行防腐处理。
（2）保温：采用聚氨酯保温材料对脱硫塔进行保温处理。
四、安全措施1. 严格执行国家相关安全法规和标准，确保施工现场安全。
2. 施工前对全体施工人员进行安全教育培训，提高安全意识。
3. 施工现场设置安全警示标志，确保施工现场安全。
4. 严格执行吊装作业安全规程，确保吊装作业安全。
5. 定期对施工现场进行检查，发现安全隐患及时整改。
五、进度安排1. 施工准备阶段：2个月2. 脱硫塔基础施工阶段：2个月3. 脱硫塔本体安装阶段：3个月4. 脱硫塔内部管道、设备安装阶段：1个月5. 脱硫塔外部平台、楼梯、栏杆等附属设施安装阶段：1个月6. 脱硫塔防腐、保温阶段：1个月总计：10个月六、质量保证措施1. 严格执行国家相关质量标准和规范，确保工程质量。
1#脱硫塔吊装方案
久丰热电烟气脱硫改造工程项目1#脱硫塔吊装方案编制：审核：批准：空间新盛建设工程2016年10月目录1.编制说明2.编制依据3.设备吊装应具备的条件4.设备概况5.吊车场地要求6.设备吊装就位7.施工程序8.施工技术要求9.安全技术规定10安全与文明措施11.劳动组织及岗位责任制12.主要施工机具13.风险因素评价分析及防措施14.起重吊装安全检查表1.编制说明1.1本方案仅适用于久丰热电锅炉脱硫工程项目设备的吊装，由于1#脱硫塔预制及安装需要占用厂区大门主马路通道，脱硫塔预制及安装需要2个半月以上，因此会影响到电厂的正常生产次序，根据业主要求及安排将1#脱硫塔的预制组对及吊装站位的场地安排在原2#塔的预制吊装场地进行，所以原1#脱硫塔制造及安装方案将有所改变。
1.2本方案容只为1#塔吊装作业，不包括卸车及二次倒运。
2.编制依据2.1 HG20201-2000《工程建设安装工程起重施工规》；2.2 GB5082-85《起重吊运指挥信号》；2.3 500吨履带吊性能表3.设备吊装应具备的条件3.1 必须具备设备图、设备平立面布置图、技术要求、安装标准规等必要的资料。
3.2 与设备安装有关的设备基础经检验合格，满足安装要求，并已办理基础中间交接手续。
3.3 设备经检查符合设计图纸要求并具备起吊条件。
3.4 吊车站位位置的场地已按要求回填。
3.5 吊装索具已按施工方案要求配备好。
3.6 起重机的机械和安全装置，经检查符合安全操作要求。
4.设备概况4.1设备一览表：5.吊车选型及场地要求1、原2#塔预制及吊车站位围的地基地质情况较好，先清理场地的杂物及2#塔剩余的材料和边角料，然后水泥地面用石子铺平，泥土部分平整夯实即可。
2、吊装作业工况：1#塔至吊车站位中心73米，吊车回旋半径16米，吊臂高度99m，悬臂长度72米。
根据设备安装概况表中单件最大重量是31t,作业吊装半径是73米，根据专业吊装人员的计算可选用德国进口500t履带吊(必须全全超起配重)吊装作业，主吊臂高度为60米、副吊臂为72米。
脱硫塔吊装方案
目录一、工程概况二、编制依据三、施工准备四、吊装方案的选择五、吊装计算六、质量目标与质量保证措施七、起重吊装的指挥和吊装工艺岗位的分工八、吊装工作应注意的安全事项九、大件吊装工程危害、评价控制措施表一、工程概况1.1建设单位:新疆**********1.2监理单位: *****1.3设计单位:***********1.4工程内容：1.4.1脱硫塔，直径φ9000至13420，高度49450；钢材材质为Q235B，由δ=10，12，14，16，18，20mm钢板卷制而成，钢板对接焊缝达到Ⅱ级焊缝标准，超声波探伤；设备开口处如与塔壁上纵横焊缝相碰，开口处补强圈内焊缝应做射线探伤，达到Ⅲ级标准。
设备制作、安装完成后进行0.05MPA空压试验。
1.5施工工期：2007年8月30日-2007年9月3日1.6质量目标：工程一次安装合格率100%，工程（产品）一次交验合格率100%，质量要求：合格。
1.7安全目标：严格遵守安全生产操作规程，杜绝各类重大事故，避免重伤，一般轻伤事故控制在10‰以内。
1.8吊装设备参数表二、编制依据2.1《设备施工图》2.2建设工程施工合同及业主提供的有关设计技术文件2.3《大型设备吊装工程工艺标准》SHJ515-902.4《化工工程建设起重规范》HGJ201-832.5 《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.6《钢制焊接常压容器》JB/T4735-19972.7《钢制塔式容器》JB4710-922.8建设工程施工合同及业主提供的有关设计技术文件三、施工准备3.1人员准备①建立健全项目管理机构，配备相应资格的管理人员。
②所有施工人员在进入施工现场前，必须进行质量、安全、技术教育，特种作业人员必须持有效证件上岗。
③焊工必须持有与其施焊项目相符的焊工合格证，且都在有效合格期内。
3.2工机具准备①根据工机具以及机械施工计划，准备相应工机具和机械。
②本期工程中所用工机具以及机械，需满足以下几点要求：ａ中小型电动工具的性能应稳定、导线绝缘良好，并设漏电保护装置。

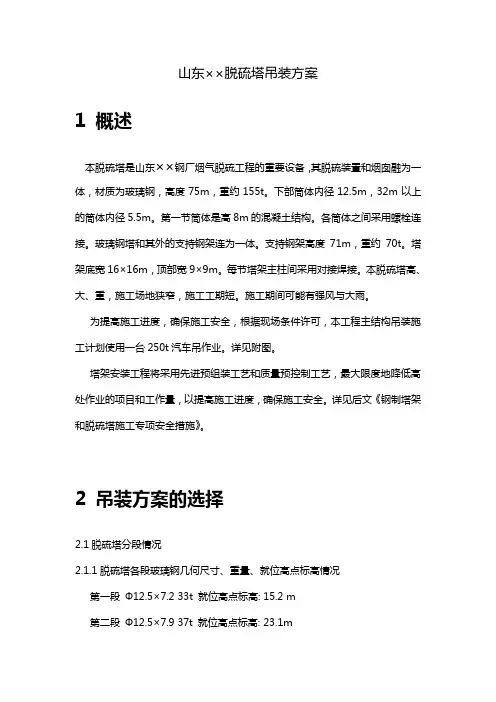

山东某钢厂脱硫塔吊装方案
山东××脱硫塔吊装方案1 概述本脱硫塔是山东××钢厂烟气脱硫工程的重要设备，其脱硫装置和烟囱融为一体，材质为玻璃钢，高度75m，重约155t。
下部筒体内径12.5m，32m以上的筒体内径5.5m。
第一节筒体是高8m的混凝土结构。
各筒体之间采用螺栓连接。
玻璃钢塔和其外的支持钢架连为一体。
支持钢架高度71m，重约70t。
塔架底宽16×16m，顶部宽9×9m。
每节塔架主柱间采用对接焊接。
本脱硫塔高、大、重，施工场地狭窄，施工工期短。
施工期间可能有强风与大雨。
为提高施工进度，确保施工安全，根据现场条件许可，本工程主结构吊装施工计划使用一台250t汽车吊作业。
详见附图。
塔架安装工程将采用先进预组装工艺和质量预控制工艺，最大限度地降低高处作业的项目和工作量，以提高施工进度，确保施工安全。
详见后文《钢制塔架和脱硫塔施工专项安全措施》。
2 吊装方案的选择2.1脱硫塔分段情况2.1.1脱硫塔各段玻璃钢几何尺寸、重量、就位高点标高情况第一段Ф12.5×7.2 33t 就位高点标高: 15.2 m第二段Ф12.5×7.9 37t 就位高点标高: 23.1m第三段Ф12.5×6.3 25t 就位高点标高: 29.4m第四段Ф12.5×Ф5.5×3.6 13t 就位高点标高:33m第五段Ф12.5×10.2 12t就位高点标高:43.2m第六段Ф5.5×8.8 10t就位高点标高:52.0m第七段Ф5.5×8.5 8.5t就位高点标高:60.5第八段Ф5.5×6.5 6t就位高点标高:67第九段Ф5.5×4 4t就位高点标高:71m第十段Ф5.5×4 4t就位高点标高:75m2.1.2脱硫塔外钢架各段几何尺寸、重量、就位高点标高情况第一段□16×16×6.65 10t就位高点标高:6.5m第二段□16×16×9.5 13t就位高点标高:16m第三段□16×16×13 16t就位高点标高:29m第四段□16×16□14.8×14.8×7 7t就位高点标高:36m第五段□14.8×14.8□13.7×13.7×7 6t就位高点标高:43m第六段□13.7×13.7□12.5×12.5×7 5t就位高点标高:50m第七段□12.5×12.5□11.3×11.3×7 4t就位高点标高:57m第八段□11.3×11.3□10.2×10.2×7 3.4t就位高点标高:64m第九段□10.2×10.2□9×9×7 3.2t就位高点标高:71m2.2根据脱硫塔的分段情况、每段重量及就位高点标高，采用一台250t汽车吊分段吊装的方案进行脱硫塔的吊装。
脱硫塔吊装方案2
XXXXXXXXX工程脱硫再生塔吊装方案编制：审核：批准：XXXXXXXXXXXX公司一、编制依据：3二、工程概况：3三、施工安装准备：3四、现场布置图（见附页1）6五、130T\500T吊车性能曲线参考表（见附页2）6六、脱硫再生塔吊装重量计算：6七、技术措施12八、安全措施13九、计划安排19一、编制依据：1. 130吨\500吨吊车的吊装性能手册2.《冶金机械设备安装工程施工及验收规范》YBJ2083. 脱硫再生塔平面布置图4.《现场设备、工业管道焊接工程施工及验收规范》GB50236-985.《钢结构工程施工质量验收规范》GB50205-2001二、工程概况：脱硫再生塔为焦炉煤气净化硫及其他矿物质的设备,提高煤气的使用纯度,减少能源的浪费。
脱硫再生塔为脱硫\再生俩种形式和二为一的塔,减少了土地使用空间,脱硫再生塔3台以串联形式连接,可以满足用户的检一用二的要求,保证了生产的连续性。
脱硫再生塔外形尺寸:φ6400，高约为38米。
除填料外塔体总重约为185t。
三、施工安装准备：I.基础的复查2．垫铁布置3．脱硫再生塔分段：脱硫塔直径较大，板壁较厚，填料层数较多，重量较重，考虑到运输方便，在对塔体分段时，高度不宜选大，一般选3~5带板做成筒体。
下表为脱硫再生塔具体分体及包括部件：4．吊装场地准备：与甲方现场代表协商好,要求惠达建筑公司将塔北侧的模板等建筑用物资排放整齐给安装塔及运输塔件时留有通道及存放场地(场地要求见现场吊装示意图)。
5．吊车和塔件进场准备：A.找平、按图布置垫铁B.塔件上的临时平台的固定点、临时爬梯安装就位C.将塔件倒运到现场D.130t汽车吊进场四、现场布置图（见附页1）五、130t\500t吊车性能曲线参考表（见附页2）六、脱硫再生塔吊装重量计算：吊装技术说明a)塔预制分六部分，为达到经济合理，少占用施工场地，其中第六部分（即帽顶部分）分三部分筒节预制完后，倒运到安装现场组对成整体，然后整体组对安装液位调节器、封头等部件。

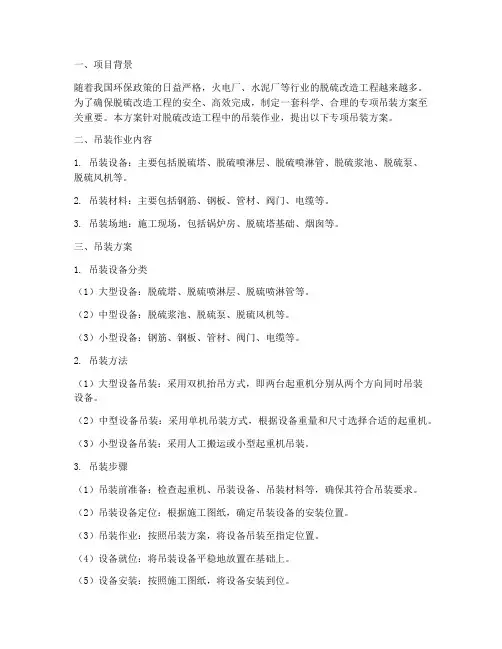

脱硫改造专项吊装方案
一、项目背景随着我国环保政策的日益严格，火电厂、水泥厂等行业的脱硫改造工程越来越多。
为了确保脱硫改造工程的安全、高效完成，制定一套科学、合理的专项吊装方案至关重要。
本方案针对脱硫改造工程中的吊装作业，提出以下专项吊装方案。
二、吊装作业内容1. 吊装设备：主要包括脱硫塔、脱硫喷淋层、脱硫喷淋管、脱硫浆池、脱硫泵、脱硫风机等。
2. 吊装材料：主要包括钢筋、钢板、管材、阀门、电缆等。
3. 吊装场地：施工现场，包括锅炉房、脱硫塔基础、烟囱等。
三、吊装方案1. 吊装设备分类（1）大型设备：脱硫塔、脱硫喷淋层、脱硫喷淋管等。
（2）中型设备：脱硫浆池、脱硫泵、脱硫风机等。
（3）小型设备：钢筋、钢板、管材、阀门、电缆等。
2. 吊装方法（1）大型设备吊装：采用双机抬吊方式，即两台起重机分别从两个方向同时吊装设备。
（2）中型设备吊装：采用单机吊装方式，根据设备重量和尺寸选择合适的起重机。
（3）小型设备吊装：采用人工搬运或小型起重机吊装。
3. 吊装步骤（1）吊装前准备：检查起重机、吊装设备、吊装材料等，确保其符合吊装要求。
（2）吊装设备定位：根据施工图纸，确定吊装设备的安装位置。
（3）吊装作业：按照吊装方案，将设备吊装至指定位置。
（4）设备就位：将吊装设备平稳地放置在基础上。
（5）设备安装：按照施工图纸，将设备安装到位。
4. 安全措施（1）吊装前对起重机、吊装设备、吊装材料等进行全面检查，确保其符合吊装要求。
（2）吊装过程中，严格遵循操作规程，确保吊装作业安全。
（3）吊装过程中，设置专人指挥，确保吊装作业有序进行。
（4）吊装作业现场设置警戒线，禁止无关人员进入。
（5）吊装过程中，确保吊装设备与吊装材料的连接牢固，防止意外脱落。
四、总结本方案针对脱硫改造工程中的吊装作业，提出了详细的吊装方案，包括吊装设备分类、吊装方法、吊装步骤和安全措施。
通过实施本方案，确保脱硫改造工程吊装作业的安全、高效完成。
脱硫塔吊装方案
脱硫塔吊装方案1. 引言本文档旨在提供一种可行的脱硫塔吊装方案。
脱硫塔是工业领域常用的设备，用于去除烟气中的二氧化硫，对环境保护具有重要意义。
由于脱硫塔通常体积庞大且重量较大，故其吊装过程需要经过仔细的规划和操作，以确保安全和高效。
2. 前期准备2.1 确定吊装位置在吊装之前，需要确定脱硫塔的吊装位置。
此位置应被周围设施所允许，并能够提供足够的空间和支撑能力。
同时，吊装位置应与其他工艺设备及人员的活动区域保持一定的距离，以防止安全事故的发生。
2.2 定义吊装计划在确定吊装位置后，制定详细的吊装计划非常重要。
该计划应包括以下内容：•吊装设备的选择：根据脱硫塔的重量和形状，选择合适的吊装设备，例如起重机、吊车等。
确保吊装设备能够承受脱硫塔的重量，并具备稳定的性能。
•吊装过程的安全考虑：评估吊装过程中可能面临的安全隐患，并制定相应的防范措施。
例如，确保起重机的基础稳固，避免起重机倾倒；设置临时防护措施，以防止脱硫塔在吊装过程中与其他设备发生碰撞。
•确定吊装方法：根据脱硫塔的形状和结构特点，确定最适合的吊装方法。
常见的吊装方法包括直接吊装、分段吊装等。
3. 吊装过程3.1 准备工作在正式进行吊装之前，有一些准备工作需要完成。
3.1.1 检查吊装设备检查吊装设备的安全性能，确保吊装设备符合安全要求、完好无损，并经过了必要的维护和保养。
同时，对吊装设备的起重能力进行核算，确保足以承载脱硫塔的重量。
3.1.2 安装起重器具根据吊装计划，安装起重器具，如吊钩、吊带等。
确保起重器具与脱硫塔的连接牢固可靠，能够均衡分布重量，防止在吊装过程中发生意外脱落。
3.2 吊装操作3.2.1 调整吊装设备根据实际情况，调整起重设备的位置和高度，以便能够轻松、准确地将脱硫塔吊装到指定位置。
调整过程中，需要严格遵守操作规程，确保吊装设备的稳定。
3.2.2 吊装脱硫塔根据吊装方法，将起重器具连接到脱硫塔上，并缓慢提升，直至将脱硫塔提升到预定的位置。
脱硫塔吊装方案
脱硫塔吊装方案一、引言脱硫塔是用于燃煤电厂废气脱硫的重要设备，其重量和尺寸较大，在安装时需要使用吊装设备进行搬运和安装。
本文档描述了脱硫塔的吊装方案，包括吊装设备的选择、吊装计划以及安全措施等内容。
二、吊装设备的选择在选择吊装设备时，需要考虑以下因素： 1. 脱硫塔的重量和尺寸：根据脱硫塔的重量和尺寸，选择具备足够承载能力的起重机械。
2. 吊装距离和高度：根据脱硫塔的实际吊装距离和高度，选择具备足够作业范围的起重机械。
3. 工地条件：考虑工地的地面情况、空间限制、周围环境等因素，选择适应吊装条件的起重机械。
根据以上因素，可以选择常见的起重机械，如履带起重机、汽车起重机或塔式起重机等。
根据具体情况和需求，确定最适合的吊装设备。
三、吊装计划吊装塔的过程需要一个完整的吊装计划，包括以下关键步骤： 1. 吊装前检查：在正式进行吊装之前，需要检查吊装设备的完整性和工作状态。
确保起重机械、吊具等设备符合安全操作要求。
2. 确定吊装方案：根据脱硫塔的重量、形状和吊装距离等因素，确定吊装方案，包括起重机械的位置、吊具的选择和使用方法等。
3. 安装临时支撑：在吊装前，需要安装临时支撑结构以保证脱硫塔的固定和安全。
4. 吊装操作：根据吊装方案进行吊装操作，包括吊装起重机械的操作、信号的传递和吊塔本身的稳定性控制等。
5. 安装固定：在完成吊装后，需要及时进行固定操作，确保脱硫塔的稳定性和安全性。
6. 检查和测试：吊装完成后，对脱硫塔进行检查和测试，确保其安装的完整性和性能。
7. 撤离操作：在确认脱硫塔安装完好后，撤离吊装设备和临时支撑结构。
吊装计划应该符合相关法律法规和安全操作规范，确保人员和设备的安全。
四、安全措施在进行脱硫塔吊装时，必须遵守以下安全措施： 1. 安全培训：对参与吊装作业的人员进行必要的安全培训，确保其具备吊装作业的知识和技能。
2. 现场标识：在吊装现场设置明显的标识，包括禁止入内、注意安全、指示道路等标志，确保工作人员和现场人员的安全。
脱硫塔吊装方案
编制目录1、编制依据2、工程概况及工程量3、施工应具备的条件4、施工器具及安全器具的配备5、劳动力配备及工期要求6、施工步骤及方法7、安全文明施工要求1、编制依据⑴脱硫塔制作安装图 BTTL-J0304⑵JB/T4710-2005《钢制塔式容器》⑶《火电施工质量检验及评定标准》1996年版锅炉篇；⑷《火力发电厂焊接技术规程》DL/T 869-2004；⑸火电施工质量检验及评定标准加工配制篇；⑺电力建设安全健康与环境管理工作规定》2002版；⑻《工程建设标准强制性条文》（电力工程部分）2006版；⑽《火电建设起重机应用手册》北京电力建设公司编制；2、工程概况及工程量1、本工程是脱硫系统的核心工程，烟气的反应，二氧化硫的吸收都在脱硫塔内完成。
脱硫塔内直径11.6米，总高度39.65米。
脱硫塔的安装位置靠近烟囱，施工现场的位置比较狭小。
2、塔主体安装采用倒装的方法，内部支撑梁，气动段待塔体安装结束后从上部吊入，内部件安装结束后将塔顶吊装就位。
壳体组装时现场布置一台16T汽车吊。
气动段用160T吊车，塔顶、临时烟囱等大件的吊装采用220T汽车吊吊装。
3、本次施工的工程量a、吸收塔安装。
包括底板、壁板、内部支撑梁、气动脱硫段、塔顶子、烟气入口、平台扶梯等。
3、施工应具备的条件⑴人员a施工人员持有上岗证并经过三级安全教育。
b施工人员应熟悉图纸，参加施工前的技术质量、安全交底工作。
c施工人员要按图施工，在施工过程中出现的问题要及时反应给技术人员。
⑵材料材料设备及要满足施工需要，安装中间交接签证已办理完毕，具备安装条件。
⑶机械a施工的工器具机具已到位。
B脱硫塔吊装机械、制作场吊车及运输车辆满足安装使用要求。
c施工道路通畅，施工区域水源、电源以及氧气、乙炔供应满足脱硫塔安装使用要求。
4 、施工机具及安全器具配备5、劳动力配备及工期要求1、工期安排：脱硫塔吊装计划开工时间：2011年12月18日 计划完工时间：2011年4月25日 2、人员组织 3、管理网络如下6、施工步骤及方法6.1、施工工艺及方法6.1.1、设备清点检查6.1.1.1将最先组合的脱硫塔的部件材料按吊装的先后分类并堆放整齐，复核外形尺寸，发现构件变形严重的作好记录，并首先通知技术和质量部门。
脱硫塔吊装方案
脱硫塔吊装方案（一）
用35T浦沅吊车
步骤：
1、运“塔”的货车（假设10米长）开至主烟道（Φ2500）东
边，而吊车在主烟道西边将脱硫塔吊起，平放落在不妨碍货车退出的位置，然后运塔货车退出工场；
2、吊车开入主烟道东边，将平放的脱硫塔立起，放在靠近皮
带出渣机位置○A；
3、把阻碍施工的Φ159横管拆除，电缆线放在地面上；
4、吊车改变位置，尽量靠近○A位置，将脱硫塔吊起，落至○B
位置；
5、再移动吊车，配合地面滚筒和施工人员的辅助，将脱硫塔
落在指定位置○C；
6、恢复横管，清扫场地，吊车出厂，大功告成。
弥勒轩和机械设备安装有限公司
2009年4月30日
脱硫塔吊装方案（二）
先用35T浦沅吊车，再制作龙门式铁塔扒杆人工吊装落位
万一第一方案第5项步骤不能实现：
我们用角钢制作两个8米高的500×500的铁塔，上端用横档联接，东、南、西、北四向用攀线固定；采用两个10吨手动葫芦，用人工方法将脱硫塔吊起落至指定位置○C。
弥勒轩和机械设备安装有限公司
2009年4月30日。
