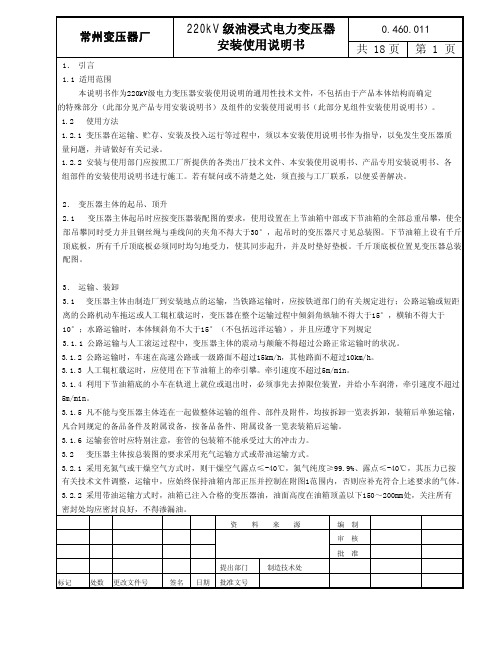

0.460.011常州变压器厂220kV 级油浸式电力变压器安装使用说明书共 18页 第 1 页1． 引言 1.1 适用范围本说明书作为220kV 级电力变压器安装使用说明的通用性技术文件，不包括由于产品本体结构而确定 的特殊部分（此部分见产品专用安装说明书）及组件的安装使用说明书（此部分见组件安装使用说明书）。
1.2 使用方法1.2.1 变压器在运输、贮存、安装及投入运行等过程中，须以本安装使用说明书作为指导，以免发生变压器质 量问题，并请做好有关记录。
1.2.2 安装与使用部门应按照工厂所提供的各类出厂技术文件、本安装使用说明书、产品专用安装说明书、各 组部件的安装使用说明书进行施工。
若有疑问或不清楚之处，须直接与工厂联系，以便妥善解决。
2． 变压器主体的起吊、顶升2.1 变压器主体起吊时应按变压器装配图的要求，使用设置在上节油箱中部或下节油箱的全部总重吊攀，使全部吊攀同时受力并且钢丝绳与垂线间的夹角不得大于30°，起吊时的变压器尺寸见总装图。
下节油箱上设有千斤顶底板，所有千斤顶底板必须同时均匀地受力，使其同步起升，并及时垫好垫板。
千斤顶底板位置见变压器总装配图。
3． 运输、装卸 3.1变压器主体由制造厂到安装地点的运输，当铁路运输时，应按铁道部门的有关规定进行；公路运输或短距 离的公路机动车拖运或人工辊杠载运时，变压器在整个运输过程中倾斜角纵轴不得大于15°，横轴不得大于 10°；水路运输时，本体倾斜角不大于15°（不包括远洋运输），并且应遵守下列规定3.1.1 公路运输与人工滚运过程中，变压器主体的震动与颠簸不得超过公路正常运输时的状况。
3.1.2 公路运输时，车速在高速公路或一级路面不超过15km/h ，其他路面不超过10km/h 。
3.1.3 人工辊杠载运时，应使用在下节油箱上的牵引攀。
牵引速度不超过5m/min 。
3.1.4 利用下节油箱底的小车在轨道上就位或退出时，必须事先去掉限位装置，并给小车润滑，牵引速度不超过 5m/min 。
PST-1200主变作业指导书
1范围
本指导书适用于WBZ-500H、PST-1200 主变保护的校验。
规定了春查予试过程中的试验项目的引用标准、仪器设备要求、试验人员职责、作业程序、试验结果判断方法和试验注意事项等。
2引用文件
DL 1991 继电保护及自动装置现场运行规程
DL/T587 1996 微机继电保护装置运行管理规程
SD 1987 继电保护和电网安全自动装置现场工作保安规定
SD 1987 继电保护及电网安全自动装置检验条例
QB 1993 现场安全工作规程
WBZ-500H系列微机变压器保护装置技术说明书、使用说明书
WBZ-500H系列微机变压器保护装置调试大纲
PST-1200系列数字式变压器保护装置说明书
PST-1200系列数字式变压器保护调试大纲
3试验前准备
4试验程序
5试验总结
6作业指导书执行情况评估
7 附录（二次工作安全措施票）。
电厂建设-主变、高厂变卸车就位作业指导书
1工程概况3计划进度4工程准备5作业程序6施工技术措施7质量标准8安全技术措施9工程建设标准强制性条文10应急救援预案一工程概况变压器基本情况主变重量：200t数量：3台高厂变重量：90t数量：1台二编制依据2.1 甲方提供的制造图、规格尺寸重量等2。
2 《电力建设安全健康与环境管理工作规定》国电电源［2002］49号2。
3 《国家电网公司电力建设起重机械安全管理重点措施（试行）》国家电网公司2.4 我公司多年来成功完成大件就位的施工经验2。
5 电力建设安全工作规程（电厂部分）DLS0093-1997三变压器就位日程安排:预计8月30日至9月10日。
四工程准备4。
1 施工组织为安全、优质、按时完成徐州茅村电厂变压器设备卸车就位任务，我公司将成立卸车项目工程部。
项目部作为公司的派出机构代表公司全面行使职权，负责本工程的对外业务联系和内部组织、协调、管理，确保变压器在施工全过程中处于受控状态，争取创单项优质工程。
4。
1。
1人员准备4.1.3工具、材料配备4.3 项目部主要人员分工4.3。
1 项目领导小组：负责此项目的组织协调，各工序间的详细安排，负责整个运输过程所相关的各单位、部门等的联系及工作落实，负责与甲方之间的联系和配合，落实各项经济和技术指标的完成。
4.3。
2 专职安全和质量监督：负责项目运输、吊装、就位全过程的安全监督和质量控制。
4。
3.3 基础就位负责：负责将停放在基础旁的主变按甲方提供的纵、横中心正确将变压器就位在基础上。
4.4施工总体安排4。
4。
1总体指导思想认真贯彻公司质量方针,本着安全第一、用户至上的思想，合理组织，精心施工，确保主变安装就位.4。
4。
2施工安排根据甲方及业主要求，在人员、资金、技术、设备等方面给予重点保障，确保各项工作到位。
1）选派相关技术人员，根据甲方及业主要求编制施工技术方案。
2）按照甲方及业主要求选派具有丰富经验的人员配合做好各方面的工作。
3）与甲方和业主及有关管理部门积极配合，完善及调整相关工作。
变电检修中心主变压器检修管理岗位说明书
六、需要专业培训内容 Equipment Utilization
管理专业知识、新设备、新技术、新工艺的应用培训
七、工作时间 Working Hours
; q D P . L " C x jS w lg p y d k a b f O m r v G h ,t e iu s n o c 作 工 务 好 了 功 成 得 获 事 券 证 户 客 导 引 就 责 职 最 。 录 忘 备 及 料 资 考 参 要 重 时 在 为 做 以 ”可 册 手 员 学 升 晋 理 部 业 “营 本 这 ， 管 主 位 单 验 经 有 或 的 任 上 新 是 你 论 不
; q D P . L " C x jS w lg p y d k a b f O m r v G h ,t e iu s n o c

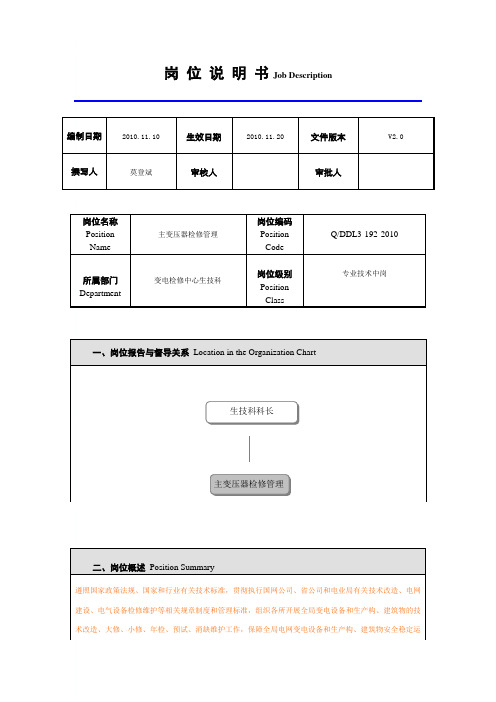

岗 位 说 明 书 Job Description
编制日期
2010.11.10
生效日期
2010.11.20
文件版本
V2.0
撰写人
莫登斌
审核人
审批人
岗位名称 Position Name
; q D P . L " C x jS w lg p y d k a b f O m r v G h ,t e iu s n o c
□ 办公班，实际工作时间 8 小时；
□ 综合计算工时工作制；
■ 不定时工作制
八、工作环境 Working Circumstance 主要工作场所： ■ 室内
所
□ 室外
; q D P . L " C x jS w lg p y d k a b f O m r v G h ,t e iu s n o c 作 工 务 好 了 功 成 得 获 事 券 证 户 客 导 引 就 责 职 最 。 录 忘 备 及 料 资 考 参 要 重 时 在 为 做 以 ”可 册 手 员 学 升 晋 理 部 业 “营 本 这 ， 管 主 位 单 验 经 有 或 的 任 上 新 是 你 论 不
#1主变作业指导书

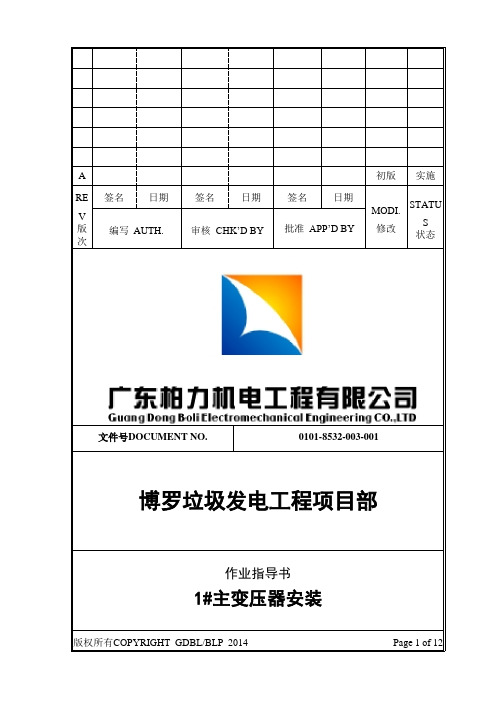

文件号DOCUMENT NO. 0101-8532-003-001目录1.概述 (3)2.编制依据 (3)3.适用范围 (3)4.作业准备和条件要求 (3)5.施工工序关键的质量控制点 (4)6.作业程序及内容 (4)7.质量要求 (10)8.安全要求及措施 (10)9.成品、半成品保护措施 (11)10.环保要求 (11)11.附录 (12)发文范围：（共份）归档夹类：作业指导书夹号：本版文件于 2014 年月日开始实施。
