软横跨装配
接触网设备与结构—软横跨与硬横跨
的钢柱和钢筋混凝土柱的连接。
节点1、2在双横承力索时的安装
联板
双耳楔型线夹
当使用双横承力索时，节点 1、2的装配如图
所示，主要区别是在绝缘和双横承力索间增
加联板。
节点5
节点5作用相当于一个腕臂
中间柱，在整个站场软横跨定
位中，采用最普遍的是节点5。
为了保护承力索 ，悬挂点
出承力索需要加装铜合金预绞
负载传递给支柱。由于负载不大，故采用GJ－50镀锌钢绞线。
不管是接地侧绝缘子还是上、下行股道间的横向电分段绝缘子，
它们一方面起绝缘作用，另一方面起连接作用。
横向承力索和上部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的直吊弦连接
起来；上、下部固定绳间，通过两股直径为4.0mm的镀锌铁线拧成的斜拉线将鞍子或悬
软横跨节点概念
软横跨节点是指软横跨所跨越线路的装配形式。
接触网链形悬挂软横跨节点示意图
为了设计及施工的方便，把软横跨各种装配形式经过归纳综合，制定了15种节点类型。
接触网链形悬挂软横跨节点1、2、3、4安装图
节点1、2适用于13m或
15m高的钢柱连接。
节点3、4适用于地面以上
12m的钢筋混凝土柱。
三、求横向承力索各股道悬挂点至支柱悬挂点的垂直距离y
分别对各悬挂点取分离体并取矩得：
y1A＝ FA·X LA
T
y2A＝ FA·X 2 A Q1A X 2 A X LA
T
FA·X iA Qi 1 AX iA X i 1 A
i
yiA＝
i 1
T
同理：y1B＝ FB ·X 1B
03 在线路较多的站场上用绝缘软横跨可节约大
11第十一节软横跨.
表2-11-3侧面限界Cx>6m时，软横跨零件调整
节点1、2是软横跨在钢柱上的安装形式，横向承力索由绝缘子、杵头杆、固定角钢、角形垫块固定在钢柱靠线路侧的一面。上、下部固定绳用杵头杆、固定角钢、球形垫块固定在钢柱的田野侧，具体材料选用见表2-11-4。节点1、2结构装配如图2-11-3所示。
4.承力索在直线区段应位于线路中心正上方，在曲线区段应位于接触线正上方；接触线拉出值a，在直线及曲线区段均属相对于受电弓中心的距离。
5．下部固定绳的高度以电化股道的最高轨面连线的中心为准，接触线高度不得超过6500 mm，轨面较低时，可采用按不大于接触线允许坡度升高接触线的方式安装，接触线高度超过6500 mm时，可采用加设调节立柱的措施安装，如图2-11-2所示。
表2-11-4软横跨节点1、2、3、4用料
表2-11-5取消或增加开式螺旋扣用料
注：“表示将上、下部固定绳所用JL39-01-85焊接杵环中175的尺寸改为550 mm,其余不变，各钢筋混凝土软横跨处的开式螺旋扣应安装在同一侧。
上、下部固定绳处三孔角钢型式及杵头杆型式分别见表2-11-6和表2-11-7。
图2-11-11接触网链形悬挂软横跨结点14安装示意图
二、软横跨预制计算
站场软横跨的预制计算在接触网施工和改造中十分重要，因为软横跨在架设时跨越很多股道，受运输干扰比较大，而且可调节的裕度较小。因此，一般要求软横跨挂设时一次到位，尽量避免返工，所以软横跨前期的预制和计算十分重要。在施工和改造中曾采用抛物线计算法、图解法、实测法等，这些方法虽然简单易行但精确度不够。特别是在既有电气化线路上改造，由于施工停电点的限制，以上方法不可取，故一般采用负载计算法。负载计算法是以实际悬挂的标准形式为依据，以实际负载为计算条件，以安装后的受力状态为前提，由负载计算转化为结构尺寸计算的方法。
接触网工程 第五章 软横跨安装作业指导书
第五章软横跨安装作业指导书1. 适用范围适用于营业线接触网工程软横跨安装。
2. 作业准备2.1 内业技术准备阅读、审核有关设计图纸、设计文件，实施性施工组织设计，澄清有关技术问题；熟悉本标段所采用的有关规范、规程和技术标准；熟悉采用的新工艺、新标准、新材料。
制定针对本条线的施工安全保证措施，提出应急预案并实际演练，对施工人员进行技术交底，并对施工人员进行上岗前技术培训及安全培训，考核合格后方可持证上岗作业。
2.2 外业技术准备施工作业层中所涉及的各种外部技术数据的收集，包括线路资料、道岔资料、路基相关资料等的收集。
3. 技术标准3.1 预制时钢绞线的张力以0.5-1kN为宜。
3.2 根据计算表，用钢尺在承力索上测出安装横承力索线夹或定位环线夹的位置，并标记为一道红漆。
断线点的标记为三道红漆，即断线和绑扎处各一道。
3.3 上部吊线按设计要求，上端煨成20~25mm 的圆环并用本线缠绕三圈，缠绕要求紧密整齐。
3.4 弹簧补偿器安装在松边一侧。
3.5 单、双横承力索线夹、定位环线夹安装位置应准确，施工允许偏差为5mm，螺栓紧固力矩均为44 N·m，用梅花扳手拧紧，再用力矩搬手检测。
3.6 钢柱软横跨的球形垫块安装方向为球形面贴角钢，平面贴螺母。
3.7 杵头杆外露不得超过60mm，调整螺栓调整螺丝不得大于2/3。
4. 施工程序与工艺流程4.1 工艺流程图5. 施工要求5.1 施工准备检查软横跨预制和安装的工具、材料，对照软横跨预制表，熟悉现场。
5.2 施工工艺5.2.1 软横跨预制5.2.1.1 预制前应先清理现场。
用盘线支架支好钢绞线盘。
若两端没有可利用的固定物，需打两处临时地锚。
展放钢绞线前，一端先做好回头，然后展放钢绞线，用φ4.0 铁线将回头固定在一端地锚上，另一端打上楔形紧线器。
通过手板葫芦与另一端地锚联结。
5.2.1.2 用手板葫芦紧线，使钢绞线绷紧。
5.2.1.3 从做好回头的一端起测，两人拉钢卷尺，另一人按预制图中的各分段尺寸读唱，并用红油漆做标记。
接触网软横跨基础构造安装图详解

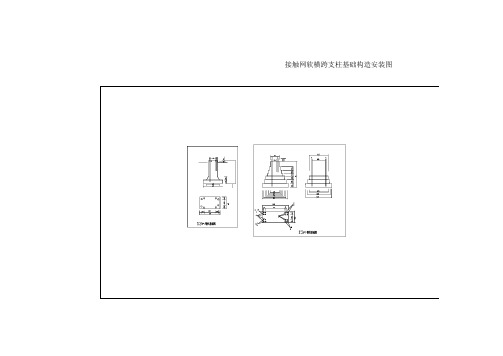

接触网软横跨支柱基础构造安装图
13米基础材料表
1米基础材料表
1米基础材料表
13米基础材料表
1米基础材料表
13米基础材料表
13米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表15米基础材料表
15米基础材料表
13米基础材料表
13米基础材料表
13米基础材料表。
软横跨
（二）作业方法、步骤
• ⒈ 链形悬挂软横跨几种装配形式
• ⑴ 半补偿链形悬挂软横跨装配形式及节点类型图见图
各结点所代表的形式和含义
• • • • • • • 结点1、2是软横跨在钢支柱上的装配形式（1表示非站台，2表示 站台侧）。 结示站台侧）。 结点5 相当于一般中间柱的定位装配形式，是最主要的悬挂方式 之一，在全补偿链形悬挂时，悬吊承力索的鞍子改为滑轮。 结点6、7相当于道岔定位柱的定位装配，两组悬挂均为工作支， 两根接触线的高度一致。 结点8、9分别表示软横跨的绝缘分段和有中间站台的下部定位绳 的绝缘分段。 结点10表示一组悬挂为工作支定位，另一组悬挂为非工作支定位。 结点11、12表示两种形式的非工作支定位，其中结点11抬高量较 小，结点12抬高量较大，为直接去下锚。
⒉ 绘制软横跨布置示意图
• 根据接触网施工平面布置图标示的节点类型号、线间距、 拉出值等绘制节点安装示意图
⒊ 软横跨测量内容
• 测量方法
• 按平面图、现场支柱及股道实际状况绘制测量示意图
⒋ 软横跨横向承力索长度计算
• 根据负载进行计算
根据平面布置图绘制出软横跨计算示意图
A、B——横向承力索在两支柱上的 悬挂点；T——支柱反力的水平分 力，即承力索的水平张力； FA、FB——A、B支柱反力的垂直 分力；ƒ1、ƒ2——A、B支柱悬挂点 分别至横向承力索最低点的铅垂距 离； Ɩ 1、Ɩ2——A、B支柱悬挂点分别至 横向承力索最低点的水平距离；L— —两支柱悬挂点的水平距离； Q——各悬挂点负载；X——各负载 悬挂点至支柱悬挂点的水平距离； a——相邻悬挂点间的水平距离； b——相邻悬挂点间的垂直距离； c——横向承力索相邻悬挂点间的距 离；h——A、B悬挂点高差，h＝ƒ1 －ƒ2；
软横跨计算与安装(精华版)
软横跨软横跨计算过程是一个烦琐、重要的过程，身为技术人员是应该灵活掌握的，随着电脑普及时代的来临虽然有了软横跨的计算软件，但是它也仅仅是简化了其中的部分过程。
软横跨一般可以分为测量、负载计算、扣除尺寸和绘制预制图等几个步骤。
计算的过程是一个循序渐进的过程，前面的测量数据计算和计算出的参数数据都是为最后的计算做的铺垫，软横跨的计算过程是个环环相扣的，所以软横跨的计算是个细心严谨的过程。
一、软横跨的测量数据：1、最高轨面的测量：用水准仪（或经纬仪）找到最高轨面，一般为正线股道，并将其标注在两钢柱的田野侧，此高度作为软横跨固定角钢和支柱斜率的测量点。
如下图所示：5道3道道道4道最高轨最高轨2、轨间距的测量：就是软横跨所悬挂跨越的两钢柱间的股道间距与两钢柱外沿距离相邻线路中心的距离（侧面限界测的是内沿，软横跨钢柱计算是测的是钢柱外沿）。
如下图所示：L总=3.85+5+5+5+5+3.90，总长只是闭合分段长度使用，我们在计算时所需要的数据只是分段数据，但只有在分段相加得数与总长得数大致相等的情况下才是正确的分段长度。
3、在计算软横跨的步骤中，线间距在相对于股道间就是直接取值，只是在两边支柱侧面限界处取的是支柱顶端软横跨横承悬挂点（线路侧）和上下部固定绳悬挂点（田野侧）距离相邻股道中心的距离。
如下图所示：2钢在计算过程中，我们取左侧支柱为1、右侧支柱为2，如上图标识，左侧横承悬挂点距离5道线路中心的距离为a1、上部固定绳距离5道线路中心的距离为a1，、下部固定绳距离5道线路中心的距离为a1，，；则右侧横承及上、下部固定绳的取值分别为a2、a2，、a2，，。
我们在测量时测的是最高轨面在支柱外沿底部上的位置，而软横跨横承的悬挂位置是在钢柱顶部、固定绳固定角钢处的限界与实测限界存在钢柱斜率的偏差。
我们测量出钢柱顶部与最高轨标适处的支柱斜率，如上图虚线所示，再依次计算出横承、上、下部固定绳针对软横跨的计算需要对相邻股道的距离。
接触网软(硬)横跨检修技术质量标准和工艺
接触网软（硬）横跨检修技术质量标准和工艺一、组成：1.软横跨：横向承力索、上下部固定绳等连接部件组成。
2.硬横跨：硬横梁、支柱、吊柱等连接部件组成。
二、作用：是股道多的站场接触悬挂的横向支持设备。
三、质量标准：1.软横跨横向承力索（双横承力索为其中心线）和上、下部定位索应布置在同一个铅垂面内。
双横承力索两条线的张力应相等，Ｖ形连接钣应垂直于横向承力索。
2.横向承力索的弛度应符合规定，最短吊弦的长度为400mm，允许误差+50mm，-200mm。
上、下部定位索应呈水平状态，允许有平缓的负弛度，5股道及以下者负弛度不超过100mm，5股道以上者不超过200mm。
3.横向承力索和上、下部定位索不得有接头、断股和补强，其机械强度安全系数应符合《接触网检修规程》附录4的规定。
4.下部定位索距工作支接触线的距离不得小于250mm。
5.硬横梁的安装高度应符合设计要求，允许误差不超过＋50mm。
6.硬横梁呈水平状态，各段之间及其与支柱应连接牢固，螺栓紧固力矩应符合设计要求。
7.硬横梁锈蚀面积超过20%时应除锈涂漆。
8.吊柱在安装后应处于竖直状态，限界满足要求。
四、准备工作：1．人员：车梯作业12人及以上、作业车作业8人及以上。
2．工机具：车梯（或作业车）、硬挂梯、大绳、滑轮组、工具包、紧线器、测量工具、力矩扳手、钢丝刷、管钳、大活动扳手、安全工具、防护用具等。
3．材料：横向承力索线夹、球头挂环、悬吊滑轮、吊轮、定位环线夹、定位线夹、Ф4.0铁线、Ф1.6 mm绑扎线等。
五、检修内容：1．检查横向承力索、上、下部固定绳及各受力件状态是否良好，有无损伤等。
2．检查上、下部固定绳的张力、驰度及最短直吊线的长度是否符合规定。
3．检查各吊线是否符合要求。
4.检查各梁段之间及其与支柱、吊柱连接是否牢固；硬横梁是否水平，有无明显变形。
5.检查平、斜腕臂底座与吊柱连接是否牢靠，防滑底座安装是否牢固。
六、检修方法：1．更换直吊线（1）将直吊线卸载。
软横跨装配
软 横 跨 装 配
五、注意事项
1．预制时线盘应支放平稳，不得倾斜。 2．直吊弦应按长度预先加工好，在软横跨预制时，直 接装入横承力索线夹。 3．安装横承力索线夹、固定绳线夹时，安装方向应一 致，安装下部固定绳定位环线时，安装方向上下应 对直，线夹上带凹槽的一面与定位器的拉出值方向 一致。 4．如为钢柱软横跨，则将随身带上来的角形垫块预置 在安装位置。 5．搬运工程中，每串绝缘子均应有专人负责，同时各 个节点的杵座鞍子不要卡在轨道上。并注意勿使软 横跨钢绞线短路轨道电路。 6．注意大、下滑轮应用小绳吊下来。 7．软横跨安装时不得与轨面接触（不应搭在钢轨上） 以免影响信号正常使用。
软 横 跨 装 配
三、软横跨的的基本要求及其安装
安装好的软横跨应保证架设悬挂负荷后，软横跨各 部尺寸符合设计规定；各绝缘子串及零配件安装位 置正确、整齐、美观；直吊线要垂直；上、下部固 定绳基本上呈水平状态。 为了达到上述要求，必须先对软横跨（主要是横向 承力索）进行精确的计算和预制，以便尽量减少调 整工作量，保证安装质量。 软横跨的安装一般采用整组吊装法，即将预制好的 横向承力索与上部固定绳组装好后，一次吊装到位。 此项作业要求在该软横跨跨越股道空间（无行车的 条件下进行）。下部固定绳则需待纵向承力索架设 好后再安装。
软 横 跨 装 配
三、软横跨的的基本要求及其安装
（2）软横跨安装
1）将预制好的横向承力索上部固定绳及绝缘子等运送至现场。按标记分散至各支柱。 2）将盘成圈的横向承力索、上部固定绳展开。根据软横跨预制图直吊线长度，将横向承 力索与上部固定绳逐根联结。 3）将绝缘子和其他联结零件按图装配好，与钢筋混凝土软横跨柱联结的开式索具螺旋扣 横向承力索的丝扣置于中间位置，上部固定绳的丝扣放到最长的位置。 4）软横跨柱顶端爬上一人。扎好安全带后用小绳将钢丝套、大滑轮吊上连接好，然后将 大绳吊上，传入滑轮。 5）在下面的人，待上面将大绳穿入大滑轮后。用大绳的一端扎好绝缘子串，此时上面的 人作好准备。 6）下面的人拉大绳另一端，徐徐吊起横向承力索，当吊到支柱顶端时，柱顶人员用一手 抓住杵头杆（或杵头环），然后把杵头杆穿入固定孔（或把环杵杆与双耳联结器相连结）， 另一只手将垫片、螺母装好。 7）当安装横向承力索时，一人爬到支柱上部固定绳角钢处，并扎好安全带。抓住上部固 定绳端部。当横向承力索安装好后，把上部固定绳杵头杆与固定角钢孔（钢筋混凝土柱为 开式螺旋扣与固定底座夹板）相连结，带上球形垫片，然后拧上2个螺母。软横跨的一边 即安装完成。 8）在软横跨另一边支柱顶端按前述方法安装钢丝套、大滑轮、大绳。在上部固定绳处安 装钢丝套、滑轮。 9）与车站值班员联系，当车站股道空闲时，迅速将软横跨运过各股道。 10）用大绳将横向承力索绝缘子串扎牢，然后拉大绳另一端，把软横跨吊起来。 11）横向承力索吊到支柱顶端时，上面的人员将杵头（或杵环杆）抓住，然后把杵头杆 穿入固定孔（或把杵环杆与双耳联结器相连结），另一只手将垫片、螺母安装好。解开绑 扎横向承力索的大绳，卸下滑轮、钢丝套。 12）横向承力索安装完后，在支柱上部固定绳位置的人员，用接触线的钩钩住弹簧补偿 器。 13）支柱下面的人员，开始逐渐紧上部固定绳。上面的人与下面的人配合，把弹簧补偿 器与固定底座相联结上，穿进固定角钢孔。带上球形垫块、垫片、螺母，拧紧螺母，并带 上防松螺母。 14）松开接触线，然后卸下滑轮钢丝套。
FG六、 软横跨调整
六、软横跨调整（一）准备工作⒈人员：１３～１５人。
⒉工具：接触网作业车、平板车、绝缘车梯、绝缘硬梯、绝缘吊绳、绝缘滑轮组、紧线器、卷尺、测杆、线坠、小油桶、油刷、钢丝刷、管子钳、大活动扳手、油漆、兆欧表、安全带、工具包、安全防护工具等。
⒊材料：φ4.0㎜铁线、φ1.8㎜绑扎铁线、横向承力索线夹、U形线夹、杵座鞍子、悬吊滑轮、钢线卡子、黄油等。
⒋资料：接触网平面布置图、安装图。
（二）作业方法、步骤⒈检查、测量⑴检查横向承力索、上、下部定位绳及各受力件状态是否良好。
⑵检测上、下部定位绳的张力，驰度以及横向承力索与上部固定绳在最短吊线处的距离。
⑶横向承力索、上、下部定位绳及各部零件涂防腐油。
⑷检查各吊线是否符合要求（截面损耗、斜吊线无松驰）。
⒉调整处理⑴更换直吊线①将硬梯挂至需换直吊线的上方（短直吊线不用硬梯）②用滑轮组将直吊线卸载（短直吊线可用紧线器）。
③拆除旧吊线，安装新吊线。
④松开滑轮组并复查调整符合要求，然后拆除各种工具。
⑵调整直吊线布置位置①将硬梯挂至需调整直吊线的上方（短直吊线不用硬梯）。
为防止硬梯移动，应在挂硬梯的地方安装一线夹或钢线卡子。
②用滑轮组将直吊线卸载（短直吊线可用紧线器）。
③调整横向承力索线夹或U型线夹至要求位置。
卸掉防止硬梯移动的线夹或钢线卡子。
④调整直吊线长度，钢筋混凝土支柱调整开式螺旋扣，钢柱调整杵头杆螺栓，保证上部定位绳呈水平状态。
⑶上、下部定位绳松弛①钢筋混凝土支柱调整开式螺旋扣，钢柱调整杵头杆螺栓，调整直吊线和斜吊线长度，使上、下部定位绳呈水平状态。
②只调整钢筋混凝土支柱开式螺旋扣或钢柱杵头杆螺栓仍不能达到要求，则说明定位绳太长，需要重做回头。
（三）质量标准⒈软横跨横向承力索（双横承力索为其中心线）和上、下部定位绳应布置在同一个铅垂面内。
横向承力索的弛度应符合规定。
吊弦应保持铅垂状态，其截面积和长度要符合规定，最短吊弦长度的误差不超过50mm。
⒉横向承力索和上、下部定位索均不得有接头、断股和补强，其机械强度安全系数符合下列规定：⑴软横跨横向承力索中的钢绞线安全系数不应小于4。
软横跨装配.
第四节 软横跨安装
软横跨安装是分两次完成的。即先将横向承力索和上部固定绳通过 直吊弦连在一起进行安装，下部固定绳待承力索架设完毕后再安装。
一、安装方法：
1．测量固定角钢(钢柱)或固定底座(混凝土柱)安装位置并进行安装。 2．在柱顶和上部固定绳位置分别挂滑轮和棕绳，将横向承力索和 上部固定绳同时拉上去安装。 3．在另一侧支柱顶挂滑轮、棕绳，在上部固定绳位置挂滑轮和手 扳葫芦钢丝绳。 4．经与防护员联络并确认无列车通过后，将软横跨搬运过股道， 迅速拉上去。先将横向承力索固定，然后通过手扳葫芦紧线安装上 部固定绳。 5．待承力索架设完后，通过手扳葫芦紧线安装下部固定绳。
第二节 软横跨计算
软横跨计算一般采用力学计算法仪测量支柱顶至轨面 标高处的倾斜，钢柱测外缘，混凝土柱测内缘。
2、测高差：使用水准仪测量最高股道轨面与钢 柱底部、混凝土柱地线孔的高差。 3、测侧面限界和股道间距：用钢尺测出钢柱外 缘、混凝土柱内缘到相邻线路中心的水平距离； 分别测出相邻股道线路中心的距离。
软横跨装配
36-雷栋
第一节 软横跨的组成
软横跨是多股道站场接触悬挂的横向支持装置。它由横 向承力索和上、下部固定绳及连接零件组成。 横向承力索承受接触悬挂的全部垂直负载；上部固定绳 承受承力索的水平负载；下部固定绳承受接触线的水平 负载。 横向承力索一般用GJ-70钢绞线，上、下部固定绳一般 用GJ-50钢绞线。两侧软横跨支柱，一般在跨越3-4股道 时，采用钢筋混凝土软横跨柱；在跨越5股及以上时， 采用钢柱。跨越股道数不宜超过8股。 为了方便，将软横跨用节点的方式来表示。 节点1、2是软横跨在钢柱上的装配形式。 节点3、4是软横跨在钢筋混凝土柱上的装配形式。 节点5相当于一般中间柱装配。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、计算结构参数
• 1．求横向承力索弛度： 钢 柱： f1=柱高-0.07+hA-S上-Cmin f2=柱高-0.07+hB-S上-Cmin 混凝土柱：f1=10.8+hA-S上-Cmin f2=10.8+hB-S上-Cmin 式中：f1、f2—软横跨两侧支柱悬挂点至横向承力索最低点的 垂直距离； 柱高—钢柱高度； 0.07—钢柱横向承力索悬挂孔至柱顶距离； 10.8—混凝土软横跨柱地线孔至横向承力索悬挂孔的距离； hA、hB—软横跨两侧支柱与最高轨面的高差，由测量得； S上—上部固定绳安装高度； Cmin—最短吊弦长度，一般取500mm。
分类
绝缘软横跨和非绝缘软横跨
软横跨计算
软横跨计算一般采用力学计算法。
一、测量
• 1、测支柱倾斜：使用经纬仪测量支柱顶至轨面 标高处的倾斜，钢柱测外缘，混凝土柱测内缘。 • 2、测高差：使用水准仪测量最高股道轨面与钢 柱底部、混凝土柱地线孔的高差。 • 3、测侧面限界和股道间距：用钢尺测出钢柱外 缘、混凝土柱内缘到相邻线路中心的水平距离； 分别测出相邻股道线路中心的距离。
安全注意事项
⒈ 高空作业必须扎好安全带，全体人员戴好 安全帽。 ⒉ 手锤应安装牢固，禁止戴手套使用手锤。 ⒊ 按规定设置行车防护，保证行车及人身安 全。 ⒋ 安装软横跨不得短接行车信号。 ⒌ 杆上２人应分两侧作业，传递料具应用绳 子，严禁抛掷。
• • • • • • • •
节点6、7相当于道岔柱装配。 节点8用于软横跨股道间的绝缘。 节点9用于中间站台软横跨下部固定绳的绝缘。 节点10相当于转换柱装配。 节点11、12为非工作支定位。 节点13用于中间站台处股道绝缘。 节点14用于站场软横跨防串心锚结。 软横跨装配一般经过计算、预制、安装等项工作 完成。
⑶下部固定绳：是固定定位器，以便对接触线按技术要 求定位，并将接触线水平负载传递给支柱。由于负载 不大，故采用GJ－50镀锌钢绞线。 ⑷软横跨绝缘子：不管是接地侧绝缘子还是上、下行股 道间的横向电分段绝缘子，它们一方面起绝缘作用， 另一方面起连接作用。 ⑸吊弦：横向承力索和上部固定绳间，通过两股直径 为4.0mm的镀锌铁线拧成的直吊弦连接起来；上、 下部固定绳间，通过两股直径为4.0mm的镀锌铁线 拧成的斜吊弦将鞍子或悬吊滑轮与定位环线夹连接起 来。
接触网 平面布 置图、 软横挂软横跨装配形式 ⑵ 全补偿链形悬挂软横跨装配形式
软横跨的组成
• 软横跨是多股道站场接触悬挂的横向支持装置。它由横向 承力索和上、下部固定绳及连接零件组成。 • 横向承力索承受接触悬挂的全部垂直负载；上部固定绳承 受承力索的水平负载；下部固定绳承受接触线的水平负载。 • 横向承力索一般用GJ-70钢绞线，上、下部固定绳一般用 GJ-50钢绞线。两侧软横跨支柱，一般在跨越3-4股道时， 采用钢筋混凝土软横跨柱；在跨越5股及以上时，采用钢柱。 跨越股道数不宜超过8股。 • 为了方便，将软横跨用节点的方式来表示。 • 节点1、2是软横跨在钢柱上的装配形式。 • 节点3、4是软横跨在钢筋混凝土柱上的装配形式。 • 节点5相当于一般中间柱装配。
操作技能
工作方法和步骤 作业方法、步骤 质量标准
事故应急处理
软横跨装配—— 准备工作
人员
[工作方法和步骤]
工、机具
材料
资料
４～１２ 人
接触网作业车、平板 车、车梯、手锤、紧 线器、钢丝绳套子、 Ｕ形挂环、断线钳、 手板葫芦、单滑轮、 钢卷尺、安全带、梯 子、安全防护工具等。
镀锌铁线、 白油漆、毛 笔、棕绳、 钢丝绳等。
质量标准
⒈ 固定角钢安装高度、安装位置应符合设计规定，施工偏差为士20mm； ⒉ 横向承力索至上部固定绳最短吊弦处距离宜为400～600mm； ⒊ 横向承力索和上、下部固定绳的电分段绝缘子宜在同一垂直面内，位于站 台上方的上、下部固定绳绝缘子带电侧裙边宜与站台边缘相齐，股道间横 向电分段绝缘子位于股道中间。 ⒋ 双横向承力索应使两根张力相等，V形联板不应偏斜；上、下部固定绳承 载后允许微向上弯曲。 ⒌ 横向承力索和上、下部固定绳调整完毕后，杵头杆在螺帽处外露20～ 100mm。 ⒍ 预应力钢筋混凝土软横跨柱，调整螺栓螺杆外露长度应为20mm至螺纹全 长的1／2。 ⒎ 横向承力索和上、下部固定绳不得有接头；钢绞线在楔型线夹内回头长度 为300～500mm，端部用φ1.6～2.0mm铁线密扎3圈，回头与本线用 φ1.6～2.0mm铁线密扎100mm，施工偏差为士10mm。 ⒏ 软横跨各吊线用两股φ4.0mm铁线拧制，上端应作永久性固定，下端做临 时性固定，回头为200～300mm。
各部件的作用
• ⑴横向承力索：承受各股道纵向接触悬挂的全 部垂直负载。除特殊要求外，一般悬挂6支以 上接触悬挂时，无论跨越几股道均采用双横承 力索，悬挂5支及一下接触悬挂时，采用单横 承力索。由于横向承力索承重较大，因而选用 GJ－70镀锌钢绞线。 • ⑵上部固定绳：是固定各股道的纵向承力索， 并将纵向承力索的水平负载传递给支柱。由于 负载不大，故采用GJ－50镀锌钢绞线。
