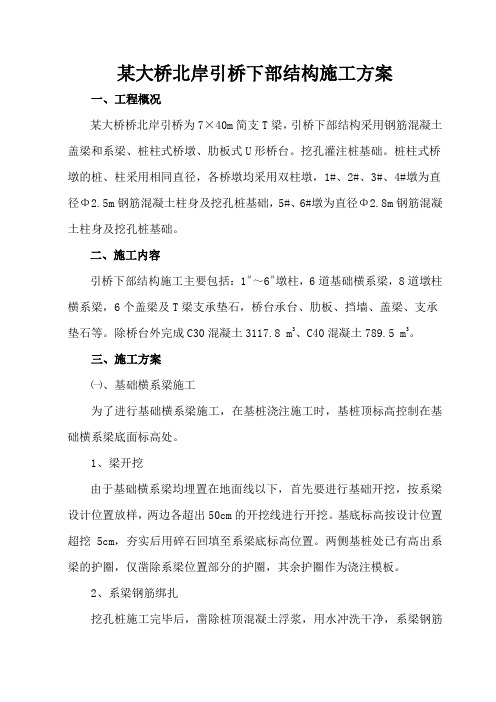

某大桥北岸引桥下部结构施工方案
某大桥北岸引桥下部结构施工方案一、工程概况某大桥桥北岸引桥为7×40m简支T梁，引桥下部结构采用钢筋混凝土盖梁和系梁、桩柱式桥墩、肋板式U形桥台。
挖孔灌注桩基础。
桩柱式桥墩的桩、柱采用相同直径，各桥墩均采用双柱墩，1#、2#、3#、4#墩为直径Φ2.5m钢筋混凝土柱身及挖孔桩基础，5#、6#墩为直径Φ2.8m钢筋混凝土柱身及挖孔桩基础。
二、施工内容引桥下部结构施工主要包括：1＃～6＃墩柱，6道基础横系梁，8道墩柱横系梁，6个盖梁及T梁支承垫石，桥台承台、肋板、挡墙、盖梁、支承垫石等。
除桥台外完成C30混凝土3117.8 m3、C40混凝土789.5 m3。
三、施工方案㈠、基础横系梁施工为了进行基础横系梁施工，在基桩浇注施工时，基桩顶标高控制在基础横系梁底面标高处。
1、梁开挖由于基础横系梁均埋置在地面线以下，首先要进行基础开挖，按系梁设计位置放样，两边各超出50cm的开挖线进行开挖。
基底标高按设计位置超挖5cm，夯实后用碎石回填至系梁底标高位置。
两侧基桩处已有高出系梁的护圈，仅凿除系梁位置部分的护圈，其余护圈作为浇注模板。
2、系梁钢筋绑扎挖孔桩施工完毕后，凿除桩顶混凝土浮浆，用水冲洗干净，系梁钢筋与桩顶钢筋焊接成一个整体。
系梁钢筋由钢筋班在钢筋棚集中下料成型，编号堆放，待监理检查合格后运到系梁位置绑扎。
绑扎严格按照图纸进行现场放样，绑扎中注意钢筋位置、搭接长度及接头的错开。
钢筋绑扎成型后，按要求进行验收。
3、模板安装基底处理好、钢筋绑扎完后按设计位置进行立模，模板采用大钢模板，固定采用φ20对拉螺栓支撑的方法。
立模前模板要涂脱模剂，以便脱模，模板立好后设支撑和拉杆，保证浇筑砼时其刚度和整体稳定性。
系梁模板加工一套，周转使用。
4、系梁混凝土施工系梁、桩身2米段砼同时浇注，砼为C30,采用拌和站集中拌和，用砼输送泵进行运输，坍落度120～160mm，砼浇筑时应采用振捣棒分层均匀振捣，每层厚度控制在30cm左右，砼的振捣采用插入式振动，振动棒插入点的间距应不大于45cm，并应做到快插慢拔。
引桥下部结构施工方案范本
引桥下部结构施工方案范本一、引桥下部结构概述引桥下部结构是指桥梁的支撑和承载系统，包括桥墩、墩台、基础等部分。
其施工方案应充分考虑施工安全、施工质量和工期等因素，保证施工过程中的顺利进行。
二、施工前准备工作在开始引桥下部结构的施工前，需要进行一些准备工作，包括但不限于：1.施工图纸的审查与修改2.施工现场的勘察与测量3.施工方案的制定与审核三、施工方法与工艺根据引桥下部结构的具体情况和现场条件，采用合适的施工方法和工艺是保证施工质量和安全的关键。
1.桥墩施工：–浇筑混凝土桥墩：首先进行桥墩大体积浇筑，然后根据桥墩截面的要求，进行细部修整和抹灰。
–钢管承台支撑：根据桥墩设计要求，安装预制钢管承台，然后将桥墩与承台进行连接。
2.墩台施工：–采用模板支撑的方法，根据墩台设计要求搭建模板，进行混凝土浇筑，并及时进行养护。
3.基础施工：–桥梁基础大体积浇筑：根据桥梁基础设计要求，进行混凝土大体积浇筑。
–钻孔灌注桩基础：根据桥梁设计要求，进行钻孔、放钢筋和灌注混凝土等施工工艺。
四、施工过程中的安全措施为保证施工过程中的安全，需要采取一系列的安全措施，包括但不限于：1.施工现场安全防护：搭建施工现场围挡，设置安全警示标志，以确保施工区域安全。
2.施工过程安全监控：设置监控设备，对施工过程进行实时监测，发现问题及时处理。
3.操作人员培训：对施工人员进行必要的安全培训，提高他们的安全意识和技能。
4.施工材料安全管理：对施工材料进行严格的管理和检测，确保施工过程中的材料安全和质量。
五、施工质量控制为保证施工质量，需要进行严格的质量控制，包括但不限于：1.材料检验：对施工材料进行抽样检测，确保材料符合设计要求并具有合格证明。
2.施工工艺控制：严格按照施工方案和施工工艺要求进行施工，避免出现操作失误。
3.施工质量检查：定期对施工过程进行质量检查，及时发现并纠正施工质量问题。
4.施工记录与验收：按照相关规定对施工质量进行记录和验收，确保施工质量符合标准和要求。
河南跨河公铁桥引桥下部结构承台施工方案
河南跨河公铁桥引桥下部结构承台施工方案一、项目概况二、施工方案2.1施工条件1)施工地点：河南地2)气候条件：施工期间气候较为稳定，无雨雪等不良天气3)地质条件：基础地质为混凝土，良好的承载能力和稳定性2.2施工流程1)前期准备工作：确定施工队伍和负责人员，编制详细的施工方案，并进行相关的审批手续。
2)施工准备：场地平整，摆放好必要的设备和材料，按照设计要求设置标志和警示。
3)打地基：根据设计要求，开挖深度适当的基坑，然后将混凝土浇筑到基坑中，打造承台的基础。
4)承台模板搭设及钢筋布置：根据设计要求搭设好承台的模板，并在模板上安装好钢筋，以保证承台的强度和稳定性。
5)混凝土浇筑：混凝土按照比例配制好，然后通过泵车将混凝土注入到承台的模板中，待混凝土凝固后，进行后续的维护和养护工作。
6)后期工作：检查承台的质量和稳定性，做好必要的修整和补强工作。
同时，对承台周围的环境进行整理和清理，保证施工场地的整洁。
2.3安全措施1)施工人员必须穿戴好劳保用品，并严格按照操作规程进行作业。
2)设立相应的安全警示标志，设置警示线，并配备专人进行安全巡视。
3)施工现场设置安全防护网，防止人员和材料的坠落。
4)施工过程中，对机械设备进行定期维护和检修，防止设备故障造成危险。
5)摆放相关警示牌和提示牌，提醒过往行人和车辆注意施工区域的安全。
三、施工机具及人员配备1)机具：挖掘机、起重机、混凝土泵车、模板搭设设备等。
2)人员：项目经理、施工队长、技术员、操作工、安全员等。
四、质量控制1)施工前，根据设计要求对基础地质进行勘测和评估，确保基础的稳定性。
2)施工过程中，严格按照设计要求进行施工，模板搭设、钢筋布置、混凝土浇筑等工作都要按照规范进行。
3)施工完毕后，进行质量检查，确保承台的强度、稳定性和表面平整度符合要求。
五、环境保护1)施工现场进行定期清理和整理，及时清理工地垃圾和废弃物。
2)施工过程中，严禁乱倒乱排污水和废渣，保持施工现场的环境整洁。

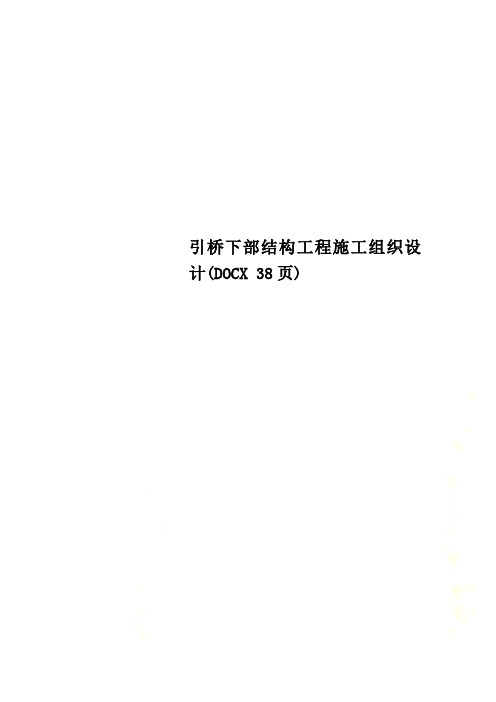

引桥下部结构工程施工组织设计(DOCX 38页)
引桥下部结构工程施工组织设计(DOCX 38页)施工组织设计一、工程概况：泰东高速公路项目第三合同段起止桩号K134+854.5-K139+000，全长4145.5m。
其中，桥梁全长3916m，桥梁由东向西的桥跨组成为：东侧接线引桥采用13X30米预应力混凝土连续梁，跨济平干渠桥采用65+120+65米预应力混凝土连续梁，东侧滩内引桥采用20X50+9X51米预应力混凝土连续梁桥，主桥采用180+430+180米双塔单索面组合梁斜拉桥，跨大堤桥采用2X180米连续钢桁梁桥，西接线引桥采用22X30米预应力混凝土连续梁。
二、主要工程项目：本工程主要有：东侧接线引桥、跨济平干渠桥、东侧滩内引桥、连续钢桁架桥、西接线引桥，即去除14#、15#、46#、47#下部结构后剩余0#-72#的所有下部结构工程，包括桩头破除，承台、桥台、墩柱、系梁、支座垫石钢筋运输和现场安装、混凝土浇筑、模板安装与拆除、养护等工作。
三、总体施工组织布置及规划1、场地布置（1）供水方案施工用水主要包括基桩钻孔用水、砼搅拌用水和砼养护用水。
施工用水采用经化验合格的自来水，因此可有附近水源接入点引至现场，主水管采用Φ100mm钢管。
水中施工部位供水管应沿施工栈桥接至各墩位；水上各施工点平台应配备有储水箱，以保证钻孔施工及砼清理基底至垫层设计标高，再进行承台垫层砼浇筑，以便于施工放样、钢筋绑扎工作。
2、凿除桩头、桩基检测破桩头前，应在桩体侧面用红油漆标注高程线，以防桩头被多凿，造成桩顶伸入承台内高度不够。
破除桩头时应采用空压机结合人工凿除，上部采用空压机凿除，下部留有10～20cm由人工进行凿除。
凿除过程中保证不扰动设计桩顶以下的桩身砼。
严禁用挖掘机或铲车将桩头强行拉断，以免破坏主筋。
将伸入承台的桩身钢筋清理整修成设计形状，复测桩顶高程，进行桩基检测。
桩头凿完后应报与监理验收，并经超声波等各种检测合格后方可浇筑砼垫层。
3、钢筋绑扎承台基坑开挖至设计基底高程经检验合格后，立即浇筑基础垫层砼。
引桥下部结构施工方案
引桥下部结构施工方案一、工程概况新造珠江北引桥总长为826米，桥梁起点桩号为K5+427.4，终点桩号为K6+253.4；南引桥总长为396米，桥梁起点桩号为K7+011.4，终点桩号为K7+407.4。
桥墩中心线垂直桥梁中心线呈径向布置。
墩身基础采用钻孔灌注桩和分离式承台，分两幅桥分别设计。
北引桥桩基布置型式为：采用4根直径1。
2m的钻孔灌注桩，桩间净距3.0m，承台为矩形，平面尺寸为5。
2m×5.2m，承台厚2。
5m。
南引桥单幅桥X26、X27号桥墩桩基布置为：采用4根直径1。
5m的钻孔灌注桩，桩间净距3.0m,承台为矩形,平面尺寸为5。
5m×5.5m,承台厚2.5 m；单幅桥X28号桥墩桩基布置为：采用4根直径1。
2m的钻孔灌注桩,桩中心距3。
0m；承台为矩形，平面尺寸为5。
2m×5。
2m,承台厚2.5m；单幅桥X29～X36号桥墩桩基布置为2根直径1.8m的钻孔灌注桩，桩中心距3.6m，承台为矩形,平面尺寸为6.6m×3。
0m,承台厚2。
5m。
北引桥墩身采用花瓶墩，墩底截面尺寸4.0m×2。
0m，墩顶截面为6.5m ×2。
0m。
墩顶均设盖梁。
南引桥X26～X28号桥墩墩身采用花瓶墩，墩底截面尺寸4。
0m×2。
0m,墩顶截面为6。
5m×2.0m；X29～X36墩底截面尺寸3.5m×1。
75m，墩顶截面为6.5m×1.75m。
墩顶均设盖梁。
二、当地气候桥址处位于亚热带海洋气候，春秋风和日丽，夏炎冬暖，有时酷热,偶有严寒；夏长冬短，雨季颇长，降水丰沛，日照充足，干旱不明显，年平均气温22。
4℃，极端最高气温38.7℃，极端最低气温0℃。
多年平均相对湿度为78％。
三、地形、地貌新造珠江特大桥区位于新造水道以北为珠江三角洲沉积平原和局部残丘区,地形较为平坦，新造水道以南为侵蚀台地区,丘山包与谷地相间地貌，地表起伏不平。
【VIP专享】引桥下部结构方案
盐城市世纪大道通榆河大桥新建工程引桥下部结构工程施工技术方案中交三航局盐城市世纪大道通榆河大桥项目部2009年12月通榆河大桥引桥下部结构工程施工技术方案1、系梁1.1、施工工艺流程 Array1.2、模板配置引桥系梁、共107个，配置引桥定型大模板2套，周转使用。
1.3、施工顺序桩基动测完毕后立即进行系梁施工，按桩基完成的先后顺序形成流水作业施工。
长宁南路北侧鱼塘及其它水中系梁采取抽水干处作业方法施工。
1.4、系梁、承台施工方法1.4.1、用挖掘机辅以人工进行基坑开挖，据不同的土质边坡按1：1.5或1：1放坡，并挖成台阶式。
开挖时，控制好标高，防止超挖，系梁坑底每边比系梁尺寸大0.5米，挖完立即施工砼垫层，以防浸水。
待垫层砼强度达到2.5MPa左右，以垫层砼作为底模板, 绑钢筋、立模板。
所有系梁施工前，必须对桩基进行超声或动测并合格后方可进行。
1.4.2、系梁（承台）放样：利用全站仪架设在附近的控制网点上，采用极坐标法，按施工图纸的要求在系梁（承台）底板（模）对系梁（承台）角点进行放样。
再利用全站仪架设在附近另一个控制网点上，采用极坐标法，进行校核，以确保系梁（承台）平面位置的准确。
利用水准仪系梁（承台）的底标高进行控制。
立模结束后，用同样的方法对系梁（承台）的顶面的角点位置和标高进行校核。
确保系梁（承台）的平面位置和高程均满足设计和规范的要求。
墩（台）身放样：利用全站仪架设在附近的控制网点上，采用极坐标法，按施工图纸的要求在系梁（承台）顶面对墩（台）身平面位置进行放样。
再利用全站仪架设在附近另一个控制网点上，采用极坐标法，进行校核，以确保墩（台）身平面位置的准确。
立模结束后，用两台T2经纬仪在相互垂直方向控制墩（台）身模板的垂直度，用与墩（台）身底面平面位置放样相同的方法对墩（台）身的顶面位置进行校核。
利用水准仪，采用倒垂钢卷尺法，控制墩（台）身顶面标高。
同时利用全站仪，采用三角高程法，进行校核。
引桥下部结构方案
盐城市世纪大道通榆河大桥新建工程引桥下部结构工程施工技术方案中交三航局盐城市世纪大道通榆河大桥项目部2009年12月通榆河大桥引桥下部结构工程施工技术方案1、系梁1.1、施工工艺流程Array1.2、模板配置引桥系梁、共107个，配置引桥定型大模板2套，周转使用。
1.3、施工顺序桩基动测完毕后立即进行系梁施工，按桩基完成的先后顺序形成流水作业施工。
长宁南路北侧鱼塘及其它水中系梁采取抽水干处作业方法施工。
1.4、系梁、承台施工方法1.4.1、用挖掘机辅以人工进行基坑开挖，据不同的土质边坡按1：1.5或1：1放坡，并挖成台阶式。
开挖时，控制好标高，防止超挖，系梁坑底每边比系梁尺寸大0.5米，挖完立即施工砼垫层，以防浸水。
待垫层砼强度达到2.5MPa左右，以垫层砼作为底模板, 绑钢筋、立模板。
所有系梁施工前，必须对桩基进行超声或动测并合格后方可进行。
1.4.2、系梁（承台）放样：利用全站仪架设在附近的控制网点上，采用极坐标法，按施工图纸的要求在系梁（承台）底板（模）对系梁（承台）角点进行放样。
再利用全站仪架设在附近另一个控制网点上，采用极坐标法，进行校核，以确保系梁（承台）平面位置的准确。
利用水准仪系梁（承台）的底标高进行控制。
立模结束后，用同样的方法对系梁（承台）的顶面的角点位置和标高进行校核。
确保系梁（承台）的平面位置和高程均满足设计和规范的要求。
墩（台）身放样：利用全站仪架设在附近的控制网点上，采用极坐标法，按施工图纸的要求在系梁（承台）顶面对墩（台）身平面位置进行放样。
再利用全站仪架设在附近另一个控制网点上，采用极坐标法，进行校核，以确保墩（台）身平面位置的准确。
立模结束后，用两台T2经纬仪在相互垂直方向控制墩（台）身模板的垂直度，用与墩（台）身底面平面位置放样相同的方法对墩（台）身的顶面位置进行校核。
利用水准仪，采用倒垂钢卷尺法，控制墩（台）身顶面标高。
同时利用全站仪，采用三角高程法，进行校核。
引桥下部结构施工方案设计
引桥下部结构施工方案设计1. 引言引桥作为一种特殊的桥梁结构，承担着承载道路交通和保证水流畅通的重要作用。
引桥的下部结构是支撑引桥上部结构的关键组成部分，其施工方案设计直接影响到引桥的使用寿命和安全性能。
本文将针对引桥下部结构的施工方案进行设计，确保引桥的稳定性和可靠性。
2. 设计目标本次引桥下部结构施工方案设计的目标如下： 1. 保证引桥下部结构的稳定性。
2. 确保施工过程中对周围环境的影响最小化。
3. 提高施工效率，缩短工期。
4. 保证施工过程中的安全性。
3. 施工工序引桥下部结构施工的基本工序包括：桩基施工、基础施工、墩柱施工、墩台施工等。
具体施工过程如下：3.1 桩基施工1.根据工程设计要求，确定桩基的类型和尺寸。
2.根据桩基设计图纸，确认桩基的位置和布置。
3.进行桩位测绘，并在桩位点进行标记。
4.在桩位点进行钻孔或打桩。
5.检查桩的垂直度和水平度，确保桩的稳定性。
6.完成桩基施工后进行检查验收。
3.2 基础施工1.根据上部结构的要求，确定基础的类型和尺寸。
2.根据基础设计图纸，确认基础的位置和布置。
3.进行基础的浇筑，确保基础的强度和稳定性。
4.在基础施工过程中，中间要进行随时质量检验，确保施工质量符合要求。
5.完成基础施工后进行检查验收。
3.3 墩柱施工1.根据上部结构的要求，确定墩柱的类型和尺寸。
2.根据墩柱设计图纸，确认墩柱的位置和布置。
3.根据墩柱的尺寸和数量，进行模板的制作。
4.进行墩柱的浇筑，确保墩柱的强度和稳定性。
5.在墩柱施工过程中，进行随时质量检验，确保施工质量符合要求。
6.完成墩柱施工后进行检查验收。
3.4 墩台施工1.根据上部结构的要求，确定墩台的类型和尺寸。
2.根据墩台设计图纸，确认墩台的位置和布置。
3.根据墩台的尺寸和数量，进行模板的制作。
4.进行墩台的浇筑，确保墩台的强度和稳定性。
5.在墩台施工过程中，进行随时质量检验，确保施工质量符合要求。
6.完成墩台施工后进行检查验收。
引桥下部结构工程施工组织设计
施工组织设计一、工程概况：泰东高速公路项目第三合同段起止桩号K134+854.5-K139+000，全长4145.5m。
其中，桥梁全长3916m，桥梁由东向西的桥跨组成为：东侧接线引桥采用13X30米预应力混凝土连续梁，跨济平干渠桥采用65+120+65米预应力混凝土连续梁，东侧滩内引桥采用20X50+9X51米预应力混凝土连续梁桥，主桥采用180+430+180米双塔单索面组合梁斜拉桥，跨大堤桥采用2X180米连续钢桁梁桥，西接线引桥采用22X30米预应力混凝土连续梁。
二、主要工程项目：本工作主要内容有：包括桩头破除，承台、桥台、墩柱、系梁、支座垫石钢筋运输和现场安装、混凝土浇筑、模板安装与拆除、养护等工作。
三、总体施工组织布置及规划（一）、场地布置1、供水方案施工用水主要包括基桩钻孔用水、砼搅拌用水和砼养护用水。
施工用水采用经化验合格的自来水，因此可有附近水源接入点引至现场，主水管采用Φ100mm钢管。
水中施工部位供水管应沿施工栈桥接至各墩位；水上各施工点平台应配备有储水箱，以保证钻孔施工及砼养护用水，拌和站则设置水塔储存拌和用水。
生活用水由自来水接口通过Φ100mm镀锌钢管接入办公生活区，项目部定量设置一到两个储水池。
2、供电方案本项目甲方负责布设主电线及主配电箱，本项目考虑标段路线长度，项目部位置及施工用电等因素，合理选择位置。
供电采用“三级配电”二级防漏保护，按“三相无线”制，陆上主干、支线采用暗敷方式。
3、总体安排根据本工程平面特点、建设规模及施工工期，我项目部综合考虑劳动力组织、机械设备的配备及施工场地等各项因素，将以业主提供的工程数量、图纸和我部计划投入的机械设备、劳动力、材料及资金等为依据，以合同工期为前提，运用网络计划技术，统筹资源配置、合理安排，在统一部署、统一协调的基础上，根据工程特点、施工环境，并结合我公司多年来的管理经验和施工经验制定了可行性的施工组织设计，确保了本工程能够保质、保量、按期完成施工任务。
