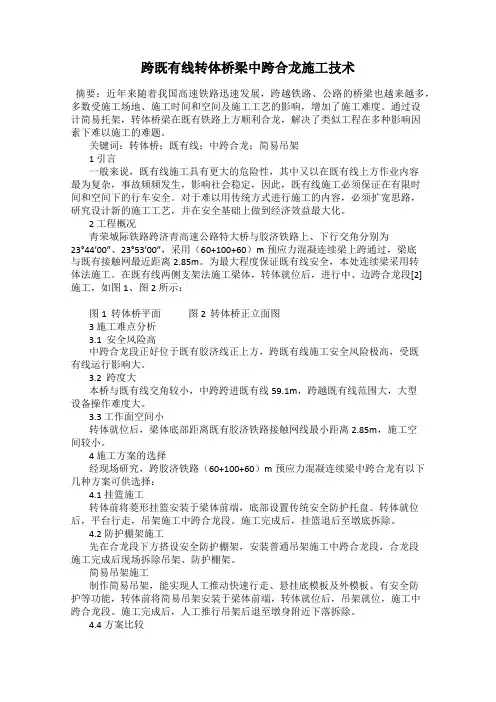

跨既有线转体桥梁中跨合龙施工技术
跨既有线转体桥梁中跨合龙施工技术摘要：近年来随着我国高速铁路迅速发展，跨越铁路、公路的桥梁也越来越多，多数受施工场地、施工时间和空间及施工工艺的影响，增加了施工难度。
通过设计简易托架，转体桥梁在既有铁路上方顺利合龙，解决了类似工程在多种影响因素下难以施工的难题。
关键词：转体桥；既有线；中跨合龙；简易吊架1 引言一般来说，既有线施工具有更大的危险性，其中又以在既有线上方作业内容最为复杂，事故频频发生，影响社会稳定，因此，既有线施工必须保证在有限时间和空间下的行车安全。
对于难以用传统方式进行施工的内容，必须扩宽思路，研究设计新的施工工艺，并在安全基础上做到经济效益最大化。
2 工程概况青荣城际铁路跨济青高速公路特大桥与胶济铁路上、下行交角分别为23°44′00″、23°53′00″，采用（60+100+60）m预应力混凝连续梁上跨通过，梁底与既有接触网最近距离2.85m。
为最大程度保证既有线安全，本处连续梁采用转体法施工。
在既有线两侧支架法施工梁体，转体就位后，进行中、边跨合龙段[2]施工，如图1、图2所示：图1 转体桥平面图2 转体桥正立面图3 施工难点分析3.1 安全风险高中跨合龙段正好位于既有胶济线正上方，跨既有线施工安全风险极高，受既有线运行影响大。
3.2 跨度大本桥与既有线交角较小，中跨跨进既有线59.1m，跨越既有线范围大，大型设备操作难度大。
3.3 工作面空间小转体就位后，梁体底部距离既有胶济铁路接触网线最小距离2.85m，施工空间较小。
4 施工方案的选择经现场研究，跨胶济铁路（60+100+60）m预应力混凝连续梁中跨合龙有以下几种方案可供选择：4.1 挂篮施工转体前将菱形挂篮安装于梁体前端，底部设置传统安全防护托盘。
转体就位后，平台行走，吊架施工中跨合龙段。
施工完成后，挂篮退后至墩底拆除。
4.2 防护棚架施工先在合龙段下方搭设安全防护棚架，安装普通吊架施工中跨合龙段，合龙段施工完成后现场拆除吊架、防护棚架。
关于跨越既有铁路转体桥梁施工安全方案研究
关于跨越既有铁路转体桥梁施工安全方案研究摘要：针对跨越既有铁路工程具有施工安全风险大，施工周期长，转体桥梁工程工艺复杂等特点，本文将分析转体桥梁施工各环节安全控制重点，针对铁路运营相关部门的安全关切，从而达到制订的施工方案针对性强，现场管理操作性强的目的。
关键词：桥梁工程，安全，转体，施工中图分类号： u445 文献标识码： a 文章编号：一、目前国内跨越既有铁路桥梁工程背景为了确保既有铁路的运营安全，尽量减少施工对既有铁路运输的影响，铁道部及相关铁路局在进行跨越既有铁路桥梁方案的审批过程中越来越倾向于采用转体施工方案。
特别是跨越既有电气化铁路、繁忙客货运铁路均要求转体施工。
为此针对于采用转体施工方案过程中保证既有铁路运输安全如何使制订的施工方案更有针对性和可操作性成为一个新的研究课题。
二、转体施工方案制订过程中相关因素（一）人员机构的设置根据铁道部《铁路营业线施工安全管理办法》（铁运〔2012〕280号）文件及相关铁路局制订的相应细化措施，施工单位需要成立相应的施工安全管理机构，同时现场施工人员需要参加相关铁路局组织的营业线施工安全培训并取得资格证书后方可上岗。
（二）临近营业线施工大型机械设备安全管理依据相关管理办法，结合施工现场情况，制订相应的安全卡控措施。
1．临近营业线施工大型机械设备专人负责制2．严格执行临近营业线施工设备准入制度，依据预定施工方案，合理选择机械设备型号，在设备进场前，委托具有相应资质的检测机构进行验收，对设备相关技术参数进行核算、比对，严格审查设备生产单位的资质等级，进场前执行设备登记许可制度。
3．大型机械设备巡检制度临近营业线施工过程中，由专职设备管理人员，参考大型设备进场技术档案，对施工作业的设备进行日巡视、周检查、月维护，并建立相应的检查记录和设备维护档案。
4．严格执行持证上岗和安全技术交底制度临近营业线施工机械设备操作人员必需取得特种作业操作资质证书方可上岗，作业前由现场施工及技术人员进行技术和安全交底。
既有线跨铁路桥梁施工技术要点
既有线跨铁路桥梁施工技术要点摘要：随着我国经济水平的不断提高，交通的建设也在迅速的发展，既有线跨铁路桥梁的施工工程也越来越多。
然而在进行跨铁路桥梁的施工过程中，如果采用常规的施工技术，势必会对铁路运营造成一定的影响，并且行驶中的列车对桥梁的施工和建筑结构都会产生或多或少的影响，与此同时由于施工是在既有的铁路线上进行，因此施工过程中减少对行驶中的列车带来的安全威胁，保证列车行驶的畅通无阻也是施工时需要考虑的重点之一。
为了避免施工对行驶中的列车造成的安全威胁，和保证施工的安全进行，在具体施工中我们通常采用顶推法、悬臂浇筑法、水平转体法和支架现浇法四种方法对跨铁路桥梁进行施工。
本文就其中顶推法的顶推技术施工进行简单地介绍，并对其在施工中的应用及要点进行分析。
关键词：既有线跨铁路桥梁；顶推法；施工abstract: along with the unceasing improvement of the level of china’s economy, the construction of the traffic in the rapid development, existing span railway bridge construction project also more and more. however in the span railway bridge construction process, if the conventional construction technology, certainly will produce certain effect of railway operation, and a moving train on bridge construction and building structure will have more or less influence, and at the same time due to construction is in the existing railwayline, so the construction process to reduce the running train brings security threats, guarantee the train travel unimpeded and construction needs to be considered one of the key. in order to avoid the construction of a moving train cause security threats, and guarantee the safety of construction, in the concrete construction, we usually adopt pushing method, the cantilever method, horizontal swivel method and support in situ method four methods span railway bridge in construction. in this paper the method of pushing the jacking construction technology are simply introduced, and the key points in the construction of the application and analysis. keywords: existing span railway bridge; pushing method; construction中图分类号：tu74文献标识码：a 文章编号：2095-2104（2013）0 前言现今在跨铁路桥梁的施工过程中，面临的施工问题重点是既有线铁路运营和工程施工过程中的相互影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
跨铁路既有线转体桥施工技术
摘要：文章针对跨铁路既有线转体桥施工问题进行探究。
结果工程实际情况，介绍了转体结构组成和施工工艺，详细阐述了转体桥施工技术方法和安全管理措施。
结果表明：新建桥梁跨铁路既有线时，采用转体施工技术是一种可行方案，
规范施工工艺、加强质量控制，才能实现预期管控目标。
关键词：转体桥；施工工艺；技术方法；质量控制
引言
转体桥是采用转体法施工的桥梁，先对桥梁结构在非设计轴线位置处进行浇
筑或拼接成形，然后通过转体就位，适用于跨越河流、峡谷、既有路线等情况[1]。
采用转体法施工，把在障碍物上方作业转变为近地面作业，不仅保证了施工安全，而且提高了施工效率，最大程度上减小周边环境造成的干扰。
以下结合实践，探
讨了跨铁路既有线转体桥的施工技术方法。
1．工程概况
某桥梁工程，起点桩号DK137+198.818，止点桩号DK139+387.968，全桥长2189.15 m。
其中，18#～21#墩为跨沪宁城际铁路转体连续梁，19#、20#墩分别
邻近于戚墅堰货物走行线和沪宁城际铁路。
跨既有铁路线路总宽82.71 m，设计
连续梁主跨108 m，线路交角为99°，设计净空为7.96 m，合龙段位于京沪铁路
及沪宁城际铁路中间绿化带上方。
为最大程度减小对既有线路运营的影响，本工
程采用转体施工方案，见图1。
图1 转体桥施工方案示意图
2．转体结构组成和施工工艺
2.1 转体结构组成
该转体结构由下转盘、球铰、上转盘、转动牵引系统组成，转体总重量达9000 t。
其中，球铰结构组成见图2，它是转体结构的重要组成部分，在转体作业中起到结构骨架的作用，为转体提供必要的支撑[2]。
转动牵引系统提供动力，由计算机进行操控，对变频器频率、上下顶压力、油缸实际位置、油箱温度等参数进行精准控制，确保19#、20#墩转体的同步性。
图2 球铰结构组成示意图
2.2 转体施工工艺
转体施工工艺流程：撑脚与滑道清理→解除临时锁定装置→设备安装调试→牵引索预紧→试转体→正式转体→精确对位→转体就位→连接固定。
转体施工主要技术参数如下：（1）试转角度为5°，正式转体时19#顺时针93°，20#逆时针76°。
（2）19#转盘、悬臂端走过的弧线长度为8.6 m、85.98 m，20#分别是
7.03 m、70.27 m，根据规范要求，角速度不超过0.02 rad/min，将线速度控制
在1.06 m/min以内。
（3）按角速度0.017 rad/min计算，线速度为0.901
m/min，19#、20#行走时间分别是95.43 min、77.99 min。
（4）转体就位轴向误
差≤15 mm，转体重量共计8100 t，使用LSD 4000型连续顶推千斤顶。
3．跨铁路既有线转体桥施工技术方法
3.1 试转体
准备工作完成后试转体，技术要点包括：（1）预紧钢绞线。
先用千斤顶逐
根预紧钢绞线，再用牵引千斤顶整体预紧，对称、重复多次进行，确保钢绞线均
匀受力，水平缠在转盘上。
（2）启动泵站。
在主控台上，控制2台千斤顶同时
施力试转，不能转动就增加助推千斤顶，克服静摩擦阻力。
（3）试转过程中，
监测每分钟转速、点动位移、惯性位移、应力、牵引力等参数的变化，为正式转
体提供依据。
（4）试转完成后，对上、下盘临时固定，利用预留的螺纹钢交叉
固定，撑脚部位使用钢楔快填塞，正式转体时直接切断即可。
3.2 正式转体
正式转体施工时，首先确认外部条件，包括现场、技术、机械、人员准备，
且各项监测项目达标，见表1。
转体施工技术要点如下：（1）分析试转时的数据，整理控制转体的详细数据。
接到转体指令后，启动动力系统，按照预设参数控制
油表压力，实现自动转体。
（2）19#墩梁转体98°，利用天窗点一次完成，用时140 min；20#墩梁转体81°，利用天窗点一次完成，用时150 min。
（3）转体
过程中，监控系统设备和转体部位的运行情况，出现异常停机处理，排除隐患后
继续转体。
（4）加强对悬臂端位置、悬臂端梁顶标高的观测，为精确就位提供
依据。
其中，轴线偏差使用千斤顶点动控制调整，将中线偏差控制在15 mm以内；高程调整使用千斤顶在上、下盘之间起拱，将误差控制在10 mm以内[3]。
（5）
转体调整就位后，对上、下转盘封固处理。
焊好预留钢筋，外侧支模浇筑混凝土，在上转盘接口处预埋压浆管。
当混凝土凝固后，对空隙灌浆处理，确保上、下盘
混凝土密实。
表1 转体前监测项目和检验方法
项
次
项目监测指标检验方法
1
悬臂端中心线平
面位置
与边跨直线段中心平面
对齐
全站仪测
量
2
悬臂端中心线高
程
与边跨直线段中心高程
对齐
水准仪测
量
3牵引力与计算修订值相符
千斤顶、油泵读数
4
角速度，悬臂端
线速度
与计算修订值相符
尺量并计
算
5
转盘及反力墩混
凝土强度
符合设计要求取样试验
6
限位工字钢平面
位置
与设计纵轴线重合
全站仪测
量
7梁体轴线偏差15 mm
全站仪测量
8顶面高程偏差±20 mm
水准仪测量
3.3 中跨合龙段施工
中跨合龙段施工工艺流程：预埋钢壳→临时锁定→合龙钢壳安装→钢筋安装→浇筑混凝土→养护→张拉压浆。
本工程中，为保证合龙时钢壳的搭接长度，减少因转体施工时粱体位置偏差增加的合龙难度，钢壳边段、中段的接口采用斜边设计[4]。
施工技术要点包括：（1）转体前，在梁端梁体内预埋钢壳N1块，预埋长度为0.97 m，与悬臂梁混凝土牢固连接。
转体完成后，梁间空隙用N4块、N1块钢壳焊接封闭。
（2）合龙段的钢壳，从20#墩邻近营业线施工范围外用汽车吊吊至墩顶处，在天窗点分块运输至合龙段。
安装时在每块板上焊接2个吊耳，用吊葫芦进行吊装。
（3）待边、中块钢壳焊接牢固后，在钢壳内部绑扎跨中合龙段钢筋，使用微膨胀混凝土浇筑，初凝后涂刷养护剂保湿养护。
4．转体施工安全管理措施
为保证转体施工安全，需采取专项安全管理措施。
依据《铁路桥涵工程施工安全技术规程》（TB 10303-2020）、《高速铁路工程测量规范》（TB 10601-2009）等，本工程中安全管理措施包括：（1）挠度、倾斜度、温湿度控制。
监测梁体的挠度变化，针对挠度过大的情况，增加配筋率或张拉预应力钢筋来减小挠度。
转体施工在风力≤4级的气象条件下进行，遇到大雨、大雾或风力＞4级以上的天气时不进行转体作业。
安装千斤顶设备，准确计算结构的重心位置，通过调整千斤顶来控制倾斜度。
（2）进场施工人员经过铁路营业线施工安全及电气化培训教育，且考核合格后持证上岗；戴符合标准的安全帽，佩挂安全带，配带方法要符合要求。
（3）项目经理担任安全领导机构组长，设置安全员负责安全检查工作，确保施工安全。
（4）连续转体系统设备有专人负责，在中途停机时禁止非专职操作人员随意触动设备。
工作前，检查整个系统无异常才能开始工作，特别注意检查钢绞线、反力架等受力部位，有异常及时通报总操作人停机检查。
本次转体施工在预定时间内完成，期间没有发生安全事故，并且顺利通过质量验收，取得良好的效益。
5．结语
综上所述，转体桥是跨铁路既有线的一种桥梁施工方案，具有安全性好、施
工效率高的优点。
文章结合工程实例，从试转体、正式转体、中跨合龙段施工等
方面介绍了转体施工技术方法，总结了施工安全管理措施。
结果取得良好的效益，可在类似工程项目中推广应用。
参考文献：
[1] 徐俏东.转体桥施工控制难点及防过转装置研究[J].工程建设与设
计,2022(21):152-155.
[2] 孙涛,陈富翔.大跨超宽超大吨位转体桥设计与施工关键技术研究[J].中
国水运(下半月),2022,22(8):125-127.
[3] 潘静.跨铁路既有线转体桥施工技术研究[J].工程建设与设
计,2020(5):190-192.
[4] 徐春东,胡洲,关俊锋,等.跨线铁路转体桥施工技术发展综述[J].华东交
通大学学报,2021,38(6):54-60.。
