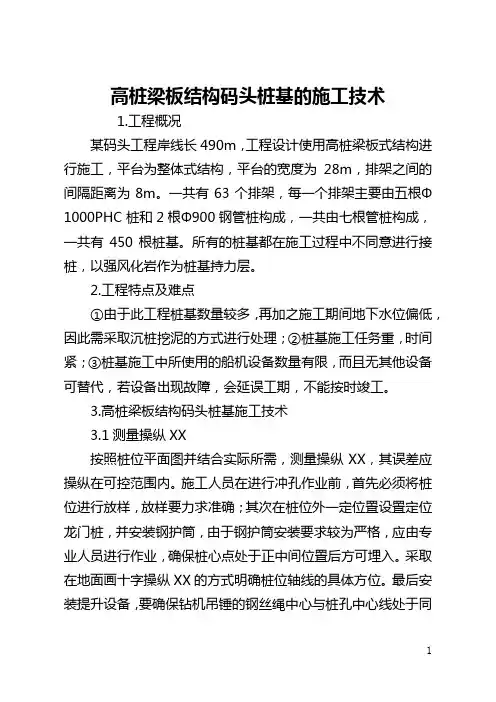

高桩梁板结构码头桩基的施工技术1.工程概况某码头工程岸线长490m，工程设计使用高桩梁板式结构进行施工，平台为整体式结构，平台的宽度为28m，排架之间的间隔距离为8m。
一共有63个排架，每一个排架主要由五根Φ1000PHC桩和2根Φ900钢管桩构成，一共由七根管桩构成，一共有450根桩基。
所有的桩基都在施工过程中不同意进行接桩，以强风化岩作为桩基持力层。
2.工程特点及难点①由于此工程桩基数量较多，再加之施工期间地下水位偏低，因此需采取沉桩挖泥的方式进行处理；②桩基施工任务重，时间紧；③桩基施工中所使用的船机设备数量有限，而且无其他设备可替代，若设备出现故障，会延误工期，不能按时竣工。
3.高桩梁板结构码头桩基施工技术3.1测量操纵XX按照桩位平面图并结合实际所需，测量操纵XX，其误差应操纵在可控范围内。
施工人员在进行冲孔作业前，首先必须将桩位进行放样，放样要力求准确；其次在桩位外一定位置设置定位龙门桩，并安装钢护筒，由于钢护筒安装要求较为严格，应由专业人员进行作业，确保桩心点处于正中间位置后方可埋入。
采取在地面画十字操纵XX的方式明确桩位轴线的具体方位。
最后安装提升设备，要确保钻机吊锤的钢丝绳中心与桩孔中心线处于同一条直线后，进行安装。
灌注桩施工流程如图1所示。
3.2钻机安装就位（1）钻机在每隔两个或者三个单元处设置一台，钻机不得安装在孔口护筒上，以免影响后续施工效果。
（2）将钻进施工中所使用到的各种工具准备到位。
为了防止钻机工作中出现突发情况，应事先准备一些备用工具，以确保施工过程的顺利实施。
此外，还应将接通电源，并确保供水正常。
（3）施工人员应对安装完成的钻机进行试运，观察其各项参数是否满足要求，对不符合规定的应及时调整钻机，为后续施工的顺利实施提供可靠的保障。
3.3护筒埋设在护筒埋设施工前，施工单位应事先完成钢护筒的加工，钢护筒的加工环节必须在加工厂完成。
根据现场所需的尺寸并结合护筒施工技术要求，进行有效的加工，其中护筒内径应大于设计桩内径100～150mm，护筒主要由厚度为10mm的钢板制作而成，为了提高其强度，可在表面焊接加强箍，上部预留一定宽度的进出口，确保泥浆能够顺利进入。
高桩码头整体预制桩帽装配式施工工法(2)
高桩码头整体预制桩帽装配式施工工法高桩码头整体预制桩帽装配式施工工法一、前言高桩码头是一种用于船舶靠泊和货物装卸的重要设施，其桩帽是支撑桩与码头之间的关键连接部件。
在传统的高桩码头施工中，桩帽通常采用现场浇筑的方式，而这种施工方式存在工期长、质量难控、安全风险高等问题。
为解决这些问题，高桩码头整体预制桩帽装配式施工工法应运而生。
二、工法特点高桩码头整体预制桩帽装配式施工工法具有以下几个特点：1. 高度预制：桩帽在工厂内进行预制，减少现场施工时间，提高施工效率。
2. 高度标准化：采用模块化设计，使桩帽具有标准化尺寸和规格，便于生产和安装。
3.高度装配化：通过预制的桩帽和现场安装件的装配，实现快速、准确、安全的施工过程。
4. 高度稳定化：桩帽与支撑桩之间采用密封接头连接，增加结构稳定性和抗震性。
5. 高度质量化：通过工厂化制造和严格的质量控制，确保桩帽的强度、耐久性和牢固性。
三、适应范围高桩码头整体预制桩帽装配式施工工法适用于各类高桩码头的建设，特别适用于以下情况：1. 施工周期要求短、工期紧迫的项目；2. 对施工质量和安全性要求较高的项目；3. 对施工工艺要求精细、施工精度要求高的项目。
四、工艺原理高桩码头整体预制桩帽装配式施工工法的核心原理是将桩帽在工厂内进行预制，然后将预制的桩帽通过密封接头与支撑桩进行装配。
其主要技术措施包括：1. 桩帽预制：在工厂内按照设计要求对桩帽进行预制，包括混凝土浇筑、钢筋布置等工序。
2. 密封接头设计：设计合理的密封接头，确保桩帽与支撑桩之间的连接牢固、密封性好。
3. 桩帽安装：将预制的桩帽通过起重机械等设备安装到支撑桩上，并进行牢固的连接。
五、施工工艺高桩码头整体预制桩帽装配式施工工法的施工工艺包括以下几个阶段：1. 基础准备阶段：对桩帽的预制工作进行准备，包括制作模板、准备材料等。
2. 桩帽预制阶段：在工厂内进行桩帽的预制，包括混凝土浇筑、钢筋布置等工序。
3. 现场准备阶段：将预制完成的桩帽运输到现场，并进行堆放和组织安装工作。
高桩码头梁板安装施工工艺流程
高桩码头梁板安装施工工艺流程1.测量桩位和梁板的尺寸和位置，以确保安装的准确性。
Measurement of pile position and beam size to ensure the accuracy of installation.2.准备工地并清理现场，提供安全的施工环境。
Prepare the construction site and clean the area to provide a safe working environment.3.吊装机械设备到指定位置，准备进行吊装作业。
Hoist the machinery to the designated location, ready for hoisting operation.4.将梁板通过吊装机械设备吊装到合适的位置。
Hoist the beam plate to the appropriate position using hoisting machinery.5.利用起重设备精确调整梁板的水平和垂直度。
Use lifting equipment to precisely adjust the level and verticality of the beam plate.6.固定梁板，确保其稳固牢靠。
Secure the beam plate to ensure its stability.7.给梁板进行表面防护处理，延长其使用寿命。
Apply surface protection treatment to the beam plate to extend its service life.8.检查梁板的安装状态，保证施工质量。
Inspect the installation status of the beam plate to ensure construction quality.9.清理施工现场，清除杂物和垃圾。
高桩码头上部结构施工技术
3、承重结构的设计与现浇横梁的施工
3.3 承重结构设计靖江海事码头案例分析
第一步：根据现场已有的材料确定参数，计算荷载
参数确定 重力加速度g=10m/s2， 槽钢容许应力取[σ]=170MPa，弹性模量E=2.1☓105MPa；
工程多数槽钢为[28a [28a截面系数Wx=340.328cm3，惯性矩Ix=4764.59cm4 ；
高桩码头上部结构施工技术
课程内容
1、 上部结构介绍； 2、上部结构的工艺流程； 3、承重结构的设计与现浇横梁施工； 4、上部结构施工的经验分享。
1、什么是上部结构
顾名思义，在高桩码头中，上不结构即码头桩基 以上的主体结构部分，通常包含：码头横梁、纵 梁、面板、现浇面层等主要结构。 在JTS257-2008中上部结构是高桩码头的一个分部 工程。
4、上部结构施工的经验分享
10）面层混凝土不参粉煤灰效果也不错。如果能保证水泥用量达 到施工配合比要求，即使坍落度很大对面层质量影响也不大 11）面层磨面期间严禁散水，抛光时混凝土面用手指肚用力才可按 出痕迹时，可以适量洒水，能提高面层光洁度而不影响质量 12）面层切缝紧早不紧迟，以浇筑当天为第一天算，第二天之内 必须完成切缝，不得拖至第三天，切缝时间经验公式为： 切缝时间（h）=300÷当日平均气温(℃) 13）面层切缝要考虑预制面板是单向板还是双向板结构 14）永久性预埋铁件安装应当满刷底漆一道 15）护轮坎切缝同面层切缝顺延，间距不超15m，警示漆注意选型 16) 箍筋间距15cm及以下的第三方检测单位一般不会区分主筋保 护层和箍筋保护层 17) 凡是涉及钱的技术核定单、工程业务联系的签认应当“温水 煮青蛙” 18）面对第三方检测如果能忽悠就尽管忽悠（大家自行把握）
=3.70mm<1800/400=4.5mm 4根[28a可以满足挠度要求。

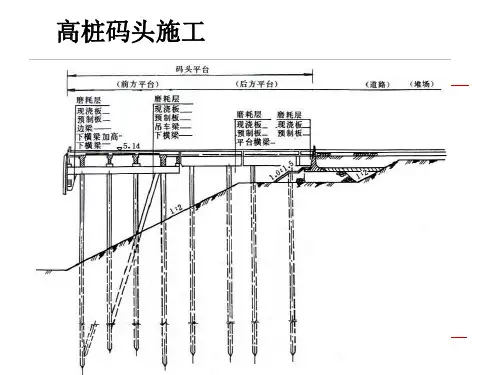

高桩码头施工
