齿轮式机油泵的检
齿轮式机油泵的检修
（1）检查齿轮啮合间隙。如图所示，将泵盖拆下，用塞尺 在互成120°角三个位置处测量机油泵主、从动齿轮的啮合 间隙。新机油泵啮合间隙为0. 05 mm，磨损极限值为0. 20 mm，若测得的间隙超过规定值，则应更换齿轮。
（2）检查齿轮与泵盖轴向间隙。将泵盖拆下，检查方法如 图所示，正常间隙为0. 05 mm，磨损极限值为0. 15 mm，若 测得的间隙超ห้องสมุดไป่ตู้规定值，则应修复。
（3）检查齿轮与泵壳径向间隙。将泵盖拆下，检查方法如图所示，选 一对啮合齿相对的轮齿，用塞尺测量齿顶与泵壳之间的间隙，其标准值 为0. 03～0. 06 mm，磨损极限值为0. 20 mm。若测得的间隙超过规定值， 则应更换齿轮或泵体。 （4）检查限压阀。检查限压阀弹簧有无损伤、弹力是否减弱，必要时 予以更换。检查限压阀配合是否良好、油道是否堵塞、滑动表面有无损 伤，必要时更换限压阀。
齿轮油泵测绘指导书
齿轮油泵测绘指导书1. 引言本指导书旨在详细介绍如何进行齿轮油泵的测绘工作。
通过正确的测绘操作，可以准确评估齿轮油泵的性能和效率，从而提高其运行效果和寿命。
本指导书适用于所有类型的齿轮油泵测绘工作。
2. 测绘前准备在进行齿轮油泵的测绘之前，需要进行以下准备工作：•确保齿轮油泵已经安装在适当的位置，并与其他设备正确连接。
•清理齿轮油泵表面，确保无杂质和污垢。
•检查齿轮油泵的电源和仪表，确保其正常工作。
•确保所需的测绘工具和设备齐全。
3. 测绘步骤3.1 测绘齿轮油泵的转速测绘齿轮油泵的转速可以帮助我们评估其性能。
以下是测绘齿轮油泵转速的步骤：1.将转速测量仪器正确连接到齿轮油泵的输出轴。
2.打开齿轮油泵的电源，并启动齿轮油泵。
3.启动转速测量仪器，并记录齿轮油泵的转速。
4.根据需要，可以在不同的负载条件下重复步骤2和步骤3，以获得更准确的转速数据。
3.2 测绘齿轮油泵的流量测绘齿轮油泵的流量可以帮助我们了解其工作效率。
以下是测绘齿轮油泵流量的步骤：1.将流量测量仪器正确连接到齿轮油泵的出口。
2.将齿轮油泵的进口和出口管道调整到所需的工作状态。
3.启动齿轮油泵，并使用流量测量仪器记录齿轮油泵的流量。
4.根据需要，在不同的工作条件下重复步骤3，以获得更准确的流量数据。
3.3 测绘齿轮油泵的压力测绘齿轮油泵的压力可以帮助我们评估其运行状态。
以下是测绘齿轮油泵压力的步骤：1.将压力测量仪器正确连接到齿轮油泵的进口或出口。
2.调整齿轮油泵的运行状态，使其产生所需的压力。
3.使用压力测量仪器记录这个压力。
4.根据需要，在不同的工作条件下重复步骤2和步骤3，以获得更准确的压力数据。
4. 数据分析和结论通过测绘齿轮油泵转速、流量和压力的数据，我们可以进行数据分析，并得出结论。
以下是一些可能的数据分析和结论：•分析转速数据，评估齿轮油泵的运行平稳性和转速调节能力。
•分析流量数据，评估齿轮油泵的工作效率和流量调节能力。
机油泵的检测方法
机油泵的检测方法一、前言机油泵作为发动机的重要组成部分，负责将机油压力传递至发动机各个部位，确保其正常运转。
因此，对机油泵的检测显得尤为重要。
本文将介绍机油泵的检测方法，并从多个方面进行详细的探讨。
二、机油泵的常见故障在进行机油泵的检测之前，需要了解机油泵的常见故障，以便更好地判断和解决问题。
以下是一些常见的机油泵故障：1. 油泵内部磨损长期使用后，机油泵内部的齿轮、轴承等零部件会产生磨损，导致机油泵性能下降。
2. 泵体密封不良机油泵的泵体密封不良会导致机油泵无法正常工作，进而影响整个发动机的运转。
3. 机油泵堵塞在机油中存在大量的杂质和沉淀物，随着时间的推移，这些杂质会引起机油泵的堵塞，使其无法正常工作。
4. 机油泵齿轮破损机油泵内部的齿轮可能会因受力过大或质量问题而破损，进而影响机油泵的工作效率。
三、机油泵的检测方法针对以上常见故障，下面将介绍几种常用的机油泵检测方法。
1. 检查油泵外观首先，应检查机油泵的外观情况。
观察是否有明显的磨损、漏油或变形等现象。
如果发现异常情况，需要及时进行维修或更换。
2. 检查油泵轴承使用手控旋转油泵的轴，感受轴承是否平稳。
如果存在摩擦、松动或异响等情况，可能说明轴承存在问题。
3. 检查油泵齿轮使用齿轮检测仪检测油泵齿轮的磨损程度。
如发现齿轮磨损严重，应及时更换。
4. 检查油泵密封性能在机油泵的各个连接处应进行泄漏测试，以检查油泵的密封性能是否良好。
如果发现泄漏现象，需要进行修复。
5. 检查油泵排量和压力使用合适的仪器，检测机油泵的排量和压力情况。
这有助于判断机油泵是否工作正常。
如有需要，还可进行相关的调整和校正。
四、机油泵检测的注意事项在进行机油泵的检测时，还需注意以下几点：1. 检测环境应在适当的环境中进行机油泵的检测，避免尘埃、湿气等对检测结果的影响。
2. 使用合适的工具在进行检测时，需使用专业的工具和仪器，确保检测的准确性和可靠性。
3. 定期维护保养机油泵作为重要设备，需要定期进行维护保养，避免出现故障。

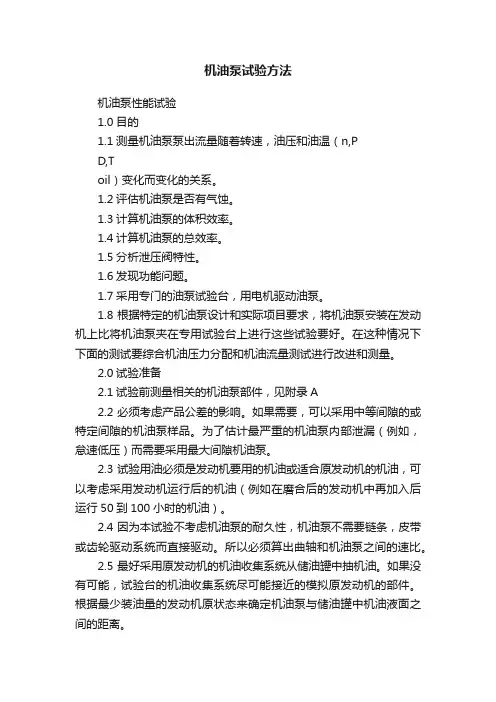

机油泵试验方法
机油泵试验方法机油泵性能试验1.0目的1.1测量机油泵泵出流量随着转速，油压和油温（n,PD,Toil）变化而变化的关系。
1.2评估机油泵是否有气蚀。
1.3计算机油泵的体积效率。
1.4计算机油泵的总效率。
1.5分析泄压阀特性。
1.6发现功能问题。
1.7采用专门的油泵试验台，用电机驱动油泵。
1.8根据特定的机油泵设计和实际项目要求，将机油泵安装在发动机上比将机油泵夹在专用试验台上进行这些试验要好。
在这种情况下下面的测试要综合机油压力分配和机油流量测试进行改进和测量。
2.0试验准备2.1试验前测量相关的机油泵部件，见附录A2.2必须考虑产品公差的影响。
如果需要，可以采用中等间隙的或特定间隙的机油泵样品。
为了估计最严重的机油泵内部泄漏（例如，怠速低压）而需要采用最大间隙机油泵。
2.3试验用油必须是发动机要用的机油或适合原发动机的机油，可以考虑采用发动机运行后的机油（例如在磨合后的发动机中再加入后运行50到100小时的机油）。
2.4因为本试验不考虑机油泵的耐久性，机油泵不需要链条，皮带或齿轮驱动系统而直接驱动。
所以必须算出曲轴和机油泵之间的速比。
2.5最好采用原发动机的机油收集系统从储油罐中抽机油。
如果没有可能，试验台的机油收集系统尽可能接近的模拟原发动机的部件。
根据最少装油量的发动机原状态来确定机油泵与储油罐中机油液面之间的距离。
2.6根据3.2在机油泵和机油收集系统上钻出测量温度和压力的螺纹孔。
3.0仪器和设备3.1机油泵试验台由下面的部件组成：·合适的用来装夹机油泵和可以满足机油泵转速范围的驱动系统。
·带加热和冷却设备的可以将油温控制到要求范围的储油罐，储油罐的容积必须满足储油罐中的机油在最大油泵转速下每分钟内不会被循环5次。
·在机油循环回路高压油管中有一个变流量控制阀用来调节机油泵出口压力PD。
可以采用手动流量控制阀，但采用电气或气压驱动阀是最理想的。
他要求有2种工作模式：a)阀位置控制，b)整合在一起的过压控制回路。

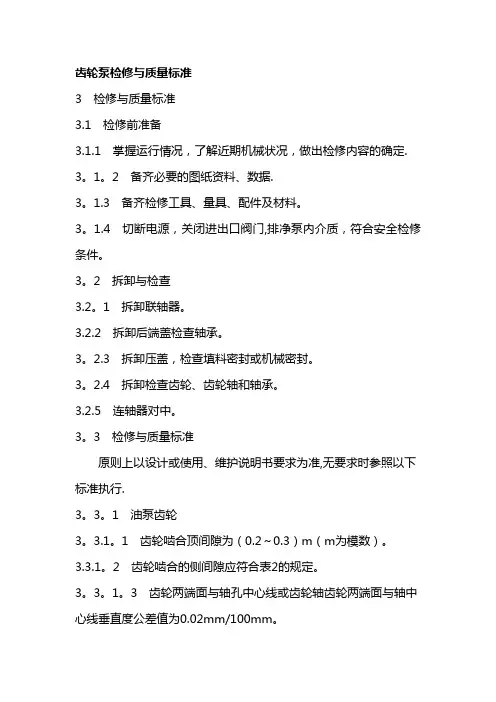

齿轮泵检修与质量标准
齿轮泵检修与质量标准3 检修与质量标准3.1 检修前准备3.1.1 掌握运行情况，了解近期机械状况，做出检修内容的确定. 3。
1。
2 备齐必要的图纸资料、数据.3。
1.3 备齐检修工具、量具、配件及材料。
3。
1.4 切断电源，关闭进出口阀门,排净泵内介质，符合安全检修条件。
3。
2 拆卸与检查3.2。
1 拆卸联轴器。
3.2.2 拆卸后端盖检查轴承。
3。
2.3 拆卸压盖，检查填料密封或机械密封。
3。
2.4 拆卸检查齿轮、齿轮轴和轴承。
3.2.5 连轴器对中。
3。
3 检修与质量标准原则上以设计或使用、维护说明书要求为准,无要求时参照以下标准执行.3。
3。
1 油泵齿轮3。
3.1。
1 齿轮啮合顶间隙为（0.2～0.3）m（m为模数）。
3.3.1。
2 齿轮啮合的侧间隙应符合表2的规定。
3。
3。
1。
3 齿轮两端面与轴孔中心线或齿轮轴齿轮两端面与轴中心线垂直度公差值为0.02mm/100mm。
3.3.1.4 两齿轮宽度一致，单个齿轮宽度误差不得超过0。
05mm/100mm，两齿轮轴线平行度值0。
02mm/100mm。
表2 齿轮啮合侧间隙标准mm3.3。
1。
5 齿轮啮合接触斑点均匀，其接触面积沿齿长不小于70％，沿齿高不少于50％。
3。
3。
1.6 轮与轴的配合为H7/m6.3.3.1.7 齿轮端面与端盖的轴向总间隙一般为0.10～0。
15mm. 3。
3。
1.8 齿顶与壳体的径向间隙为0.15~0.25mm,但必须大于轴颈在轴瓦的径向间隙。
3.4 传动齿轮3.4.1 侧间隙0。
35mm。
3.4。
2 顶间隙1.35mm.3.4.3 齿轮跳动≤0。
02mm。
3.4。
4 齿轮端面全跳动≤0.05mm。
3.5 轴与轴承3。
5。
1 轴颈与滑动轴承的配合间隙(经验值）如表3所示。
表3 轴颈与滑动轴承配合间隙值3.5。
2 轴颈圆柱度公差值为0。
01mm，表面不得有伤痕，粗糙度为R a1。
6。
3.5.3 轴颈最大磨损量小于0。
01D（D为轴颈直径).3。
齿轮油泵测绘过程简介
齿轮油泵测绘过程简介
齿轮油泵测绘过程大致可分为以下几个步骤：
1.准备工作。
包括准备必要的测绘仪器和校准工具、选择足够精度的标准流量计进行校准、选取合适的测量控制点等。
2.校准流量计。
将标准流量计与齿轮油泵相连，让标准流量计输出单位时间内流量的实测值，再根据实际使用条件进行误差校准。
3.选定测试点。
对于齿轮油泵来说，一般需要选取各个转速下的流量、压力、温度等测试点进行测量，并根据实测数据进行图像绘制和分析。
4.进行测量。
通过测量仪器，对齿轮油泵进行实时的压力、流量、温度等参数的测量，并记录下来。
5.数据处理。
采用专业的数据处理软件将实测数据进行图表绘制，分析数据，查找问题。
6.校正齿轮油泵。
根据数据分析结果，逐步调整齿轮油泵的参数，如调整齿轮的齿数、模数以及减速器的传动比等，直到符合要求。
7.检验测量结果。
将校准后的齿轮油泵再次测量，并与处理后的数据进行对比，确保流量、压力、温度等参数满足设计要求。
8.完成报告。
根据测绘结果，生成详细的分析报告，提供给用户参考。

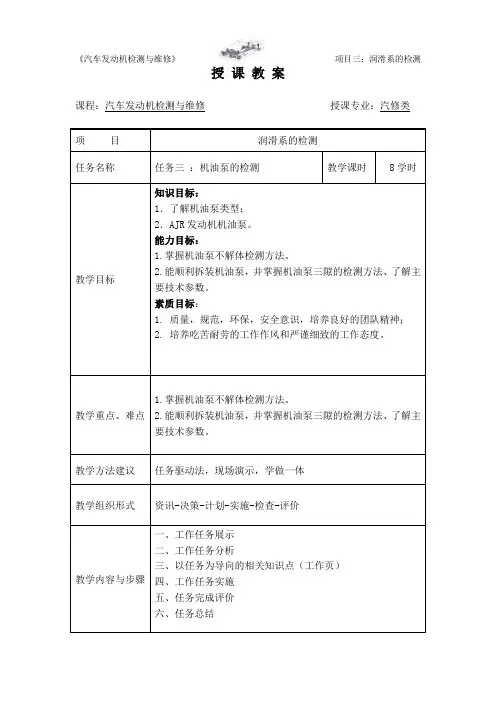

任务三 机油泵的检测
授课教案课程：汽车发动机检测与维修授课专业：汽修类项目润滑系的检测任务名称任务三：机油泵的检测教学课时8学时教学目标知识目标：1．了解机油泵类型；2．AJR发动机机油泵。
能力目标：1.掌握机油泵不解体检测方法。
2.能顺利拆装机油泵，并掌握机油泵三隙的检测方法、了解主要技术参数。
素质目标：1.质量，规范，环保，安全意识，培养良好的团队精神；2.培养吃苦耐劳的工作作风和严谨细致的工作态度。
教学重点、难点1.掌握机油泵不解体检测方法。
2.能顺利拆装机油泵，并掌握机油泵三隙的检测方法、了解主要技术参数。
教学方法建议任务驱动法，现场演示，学做一体教学组织形式资讯-决策-计划-实施-检查-评价教学内容与步骤一、工作任务展示二、工作任务分析三、以任务为导向的相关知识点（工作页）四、工作任务实施五、任务完成评价六、任务总结【工作任务展示】图3.3.1 汽车机油泵【工作任务分析】机油泵是在润滑系统中，可迫使机油自油底壳送到引擎运动件的装置。
它是用来使机油压力升高和保证一定的油量，向各摩擦表面强制供油的部件.内燃机广泛采用齿轮式和转子式机油泵.齿轮式油泵结构简单，加工方便，工作可靠，使用寿命长，泵油压力高，得到广泛应用.转子泵转子形体复杂，多用粉末冶金压制.这种泵具有齿轮泵同样的优点，但结构紧凑，体积小，在内燃机上的应用越来越多.本任务就是了解机油泵的结构和检测方法。
【相关知识点】知识点一：AJR发动机润滑系零件组成如图3.3.2所示。
知识点二：机油泵类型转子式机油泵、內啮合齿轮泵、外啮合齿轮泵，如图3.3.3所示。
知识点三：AJR发动机机油泵AJR型发动机润滑系主要改变在于机油泵，它由原来的齿轮泵改为转子泵。
转子泵的内齿为7齿，外齿为6齿，结构更为紧凑，体积小、重量轻、流量大。
机油泵上有一个限压阀用来限制机油泵的出油压力。
AJR型发动机机油泵则直接由曲轴前端的链轮能过链条驱动，其驱动形式如图3.3.4所示。
3.3.2 AJR发动机润滑系零件图1-扭力臂 2-螺栓（拧紧力矩25N·m） 3-螺栓（拧紧力矩22±3N·m） 4-机油泵传动链5-曲轴前油封凸缘 6-油封凸缘固定螺栓（拧紧力矩15N·m） 7-链条张紧器 8-曲轴链轮 9-销钉 10、14、16-螺栓（拧紧力矩为14.4～16.6N·m） 11-吸油管 12－O形圈13-挡油板 15-衬垫 17-放油螺塞 18-放油螺塞密封圈 19-油底壳 20-机油泵 21-机油泵链轮图3.3.3 机油泵类型图3-4 AJR发动机机油泵的驱动形式1-链条 2-链条张紧装置操作步骤操作示意图说明一、不解体检测机油泵——简易检验法1.检查主动轴间隙径向晃动和轴向推拉主动轴，有间隙但不松旷，表明磨损不严重。
齿轮泵检测标准
齿轮泵是回转泵的一种，它通过啮合齿轮的旋转来输送液体。
齿轮泵具有结构简单、制造方便、体积小、重量轻、效率高、自吸性能好等优点，广泛应用于石油、化工、冶金、矿山、轻工、食品等行业。
齿轮泵的检测标准主要包括以下几个方面：1. 齿轮泵的外观检测齿轮泵的外观检测主要包括以下几个方面：（1）齿轮泵的外观应无裂纹、毛刺、飞边等缺陷。
（2）齿轮泵的表面应清洁无油污、无锈蚀。
（3）齿轮泵的铭牌应清晰完整，并标有齿轮泵的型号、规格、流量、扬程、转速、功率等主要参数。
2. 齿轮泵的性能检测齿轮泵的性能检测主要包括以下几个方面：（1）齿轮泵的流量检测齿轮泵的流量是指齿轮泵在单位时间内输送液体的体积，单位为升/分钟（L/min）。
齿轮泵的流量检测通常采用流量计来测量。
（2）齿轮泵的扬程检测齿轮泵的扬程是指齿轮泵将液体输送至一定高度的能力，单位为米（m）。
齿轮泵的扬程检测通常采用压力表来测量。
（3）齿轮泵的转速检测齿轮泵的转速是指齿轮泵的转子每分钟转动的次数，单位为转/分钟（r/min）。
齿轮泵的转速检测通常采用转速表来测量。
（4）齿轮泵的功率检测齿轮泵的功率是指齿轮泵在单位时间内消耗的电能，单位为千瓦（kW）。
齿轮泵的功率检测通常采用功率计来测量。
3. 齿轮泵的噪声检测齿轮泵的噪声是指齿轮泵在运行时产生的声音。
齿轮泵的噪声检测通常采用噪声计来测量。
4. 齿轮泵的振动检测齿轮泵的振动是指齿轮泵在运行时产生的振动。
齿轮泵的振动检测通常采用振动计来测量。
5. 齿轮泵的泄漏检测齿轮泵的泄漏是指齿轮泵在运行时从泵体、泵盖、轴封等部位泄漏的液体。
齿轮泵的泄漏检测通常采用泄漏检测仪来测量。
6. 齿轮泵的温升检测齿轮泵的温升是指齿轮泵在运行时泵体的温度升高。
齿轮泵的温升检测通常采用温度计来测量。
7. 齿轮泵的使用寿命检测齿轮泵的使用寿命是指齿轮泵在正常使用条件下能够连续运行的时间。
齿轮泵的使用寿命检测通常通过加速寿命试验来进行。
教学课件-齿轮式机油泵检修
润滑系统主要由油底
壳、集滤器、机油泵、油 道、机油滤清器、机油压
力开关、机油压力警告灯
（在仪表板上）等组成 (图4-1)。
图4-1润滑系统的组成
任务导入
引导问题 2 润滑系统的润滑方式有哪些？
发动机工作时，由于各运动零件的工作条件不同，因而要求的润滑强度和方式也不 同。零件表面的润滑，按其供油方式可分为压力润滑,飞溅润滑和定期润滑。现代汽车发 动机都采用复合式润滑方式。 1.压力润滑 对负荷大、相对运动速度高(如主轴承、连杆轴承、凸轮轴轴承等)的零件，以一定 压力将机油输送到摩擦面间隙中进行润滑的方式。 2.飞溅润滑 对外露、负荷较轻、相对运动速度较小(如活塞销、气缸壁、凸轮表面和挺杆等)的 工作表面依靠运动零件飞溅起来的油滴或油雾进行润滑的方式。 3.定期润滑 对水泵、发电机、起动机的轴承定期加润滑脂。
任务评价
个人与小组考评，完成考评表。
总结评价
(1)在实施作业时按照5S管理理念做到位了吗？如没有，找出忽
略的地方和原因。
（2）能否独立完成机油泵的拆装与检修？如不能，分析原因并 提出改组合作制定出转子式机油泵、内啮合式机油泵的 拆装检修方案。
润滑部位输送足够数量的润滑油。机油泵常见的结构形式有外啮合齿轮泵、内啮合齿轮泵、转 子泵三种。 （1）外啮合齿轮式机油泵。该类机油泵由两个互相啮合的齿轮高速旋转，机油通过进油口被
压入出油口。齿轮式机油泵由泵体、泵盖、主动齿轮、从动齿轮及释放阀等组件，泵体装在
曲轴皮带轮侧 （图4-3）。
图4-3外啮合齿轮式机油泵
降低和泵油量减少。机油泵的端面间隙、齿顶间隙、齿轮啮合间隙以及轴 与轴承间隙的增大，各处密封性和限压阀的调整都将影响泵油量和泵油压 力。由于机油泵工作时，润滑条件好，零件磨损速度慢，使用寿命长，故 可以根据它的工作性能确定是否需要拆检和修理。
机油泵的检修方法
机油泵的检修方法机油泵是发动机中非常重要的一个组成部分，负责将机油从油底壳中抽吸起来，通过油道输送到发动机各个部位，以润滑和冷却发动机的运转部件。
机油泵的正常工作对于发动机的性能和寿命至关重要。
以下是机油泵的检修方法：步骤：1. 安全准备：-确保发动机处于冷却状态，以免烫伤。
-断开电池的负极，确保机械部分的安全。
2. 访问机油泵：-根据车型和发动机类型，可能需要拆卸一些零部件，以便访问机油泵。
通常，机油泵位于发动机底部。
3. 检查机油泵外观：-检查机油泵外观，看是否有明显的漏油、损坏或异物。
确保泵体和泵齿轮没有裂纹或磨损。
4. 检查油泵齿轮：-移除机油泵上的盖子，检查齿轮的磨损程度。
如果齿轮磨损严重，可能需要更换。
5. 检查泵轴和泵体：-检查泵轴是否有弯曲或损坏。
同时，检查泵体内部是否有异物或沉淀物。
6. 测量清洁度：-使用干净的机油或溶剂清洁机油泵内部。
确保油道通畅，无阻塞。
7. 检查油泵压力：-使用适当的工具检查机油泵的压力。
可以使用压力表来测量油泵在运转时产生的压力。
确保压力在制造商规定的范围内。
8. 检查泵的驱动装置：-如果机油泵是由发动机的正时皮带或链条驱动的，检查这些部件的状况。
确保皮带或链条紧固正确，没有松动或磨损。
9. 替换密封件：-如果机油泵有密封圈或密封垫片，而且存在漏油问题，考虑更换这些密封件。
10. 重新组装和测试：-将机油泵重新组装到发动机上，并进行测试。
启动发动机，观察机油压力和泵的运行情况。
11. 更换或修理：-根据检查的结果，如果机油泵存在严重的问题，考虑更换或修理。
确保使用符合规格的原厂或同等质量的替代零件。
12. 更换机油和滤芯：-在完成机油泵检修后，更换发动机机油和机油滤芯。
确保使用适当的机油规格。
在进行机油泵检修时，最好参考特定发动机和车辆型号的服务手册，以确保按照制造商的建议和规程进行操作。
如果您不具备足够的机械经验，最好请专业的汽车技师进行检修。
汽车构造论述题
汽车构造论述题1、如何检修齿轮式机油泵？答：齿轮式机油泵在使用中，主动齿轮与从动齿轮、轴与轴孔、齿轮顶与泵壳、齿轮端面与泵盖均会产生磨损，造成机油泵供油量减少和供油压力降低等。
（1）检查齿轮与泵壳径向间隙。
拆下泵盖，在齿轮上选一与啮合齿相对的轮齿，用塞尺测量齿顶与泵壳间的间隙。
然后转动齿轮，用相同的方法测量其它轮齿与泵壳间的间隙，若径向间隙超过允许极限，应更换齿轮或机油泵总成。
（2）检查齿轮与泵盖轴向间隙。
拆下泵盖后，在泵体上沿两齿轮中心连线方向上放一钢板尺，然后用塞尺测量齿轮端面与钢板尺之间的间隙，若间隙超过允许极限，应更换齿轮或机油泵总成。
（3）检查齿轮啮合间隙。
拆下泵盖，用塞尺测量机油泵主、从动齿轮啮合一侧的齿侧间隙，若超过允许极限，应齿轮或机油泵总成。
（4）检查主动轴与轴孔配合间隙。
用千分尺和内径百分表分别测量机油泵主动轴直径、泵体上主动轴孔径，并计算其配合间隙。
若配合间隙超过允许极限，应进行修复或更换新件。
（5）检查从动轴与衬套孔配合间隙。
用千分尺和内径百分表分别测量机油泵从动轴直径及其衬套孔径，并计算其配合间隙，若配合间隙超过允许极限，应更换衬。
（6）检查机油泵限压阀。
拆下限压阀，清洗阀孔和阀体，将限压阀钢球（或柱塞）装入阀孔，移动时应灵活无卡滞现象。
在实验台上检查限压阀开启压力，应符合标准。
2、V型柴油机中在同一曲拐的两个连杆有哪几种结构装配形式？简述其各自的优缺点。
答：V型柴油机同一曲拐的两个连杆有三种装配形式：并列连杆、叉型连杆和主副连杆。
并列连杆：优点：左、右两气缸的连杆结构完全相同，可以通用，左右气缸的活塞连杆组运动规律完全相同，其动力性能一样。
缺点：左右两排气缸中心线错开一段距离，曲轴长度增加，导致刚度下降；叉型连杆：优点：叉型连杆和片式连杆的运动规律相同，左右两排气缸的中心线不须沿曲轴轴向错开；缺点：叉型连杆的大端结构和制造工艺比较复杂，大端刚度不高。
主副连杆：优点：同一列的主、副连杆及其气缸的中心线在同一平面内，并且只有主连杆大端与曲柄销相连，结构紧凑，发动机轴向尺寸缩短，刚度增加。
