《汽车发动机机械维修》模块五 润滑系统(2017-05-25 11_34_16)
机油滤清器的检修
1． 粗滤器的检修
一般汽车每行驶12000ｋｍ 左右，应拆洗壳体，更换一次滤芯。检查 各密封圈，若有老化、损坏应更换。若无特殊情况，则不必拆卸和调整旁 通阀。将滤清器安装到气缸体上时， 应先在滤清器内充满机油。
2． 细滤器的检修
对于可拆式纸质滤芯式机油细滤器，其检修方法与机油粗滤器相同。 离心式机油细滤器检修方法如下：
润滑系统的功用就是在发动机工作时，连续不断地将机油送至运动零件 表面，减小零部件间的摩擦和磨损；机油流经各零件表面时，还会带走摩擦 产生的热量，清洗零件表面，带走磨屑和其他异物；在零件表面形成油膜， 防止腐蚀生锈；同时也提高了零件的密封性，有利于防止漏气或漏油，即润 滑系统具有润滑、冷却、清洁、密封、防腐、防锈的功能。
润滑系统的功用就是在发动机工作时连续不断地 把数量足够、温度适当的洁净机油输送到全部传动件 的摩擦表面，并在摩擦表面之间形成油膜，实现液体 摩擦，从而减小摩擦阻力、降低功率消耗、减轻机件 磨损，达到提高发动机工作可靠性和耐久性的目的。
课题1 润滑系统的功用与组成
润滑系统的功用与方式
1．润滑系统的功用
2．机油冷却器
发动机机油冷却器分为风冷式和水冷式两类。
3．机油散热器与机油冷却器的检修
（1）机油散热器的检修
机油散热器常见的故障是管道阻塞不通，管道破裂，散热片重叠变形 ，限压阀调整不当等。机油散热器拆下后，用煤油灌入散热管道进行清理 ，并用压缩空气吹通。散热管如有损坏，可参照冷却系统散热器修理方法 进行检修。散热片重叠变形予以拨正，并用压缩空气吹净片间积垢。
外啮合齿轮式机油泵的优点是效率高，功率损失小，工作可靠；缺点是 需要中间传动机构，制造成本相对较高。
2．内啮合齿轮式机油泵
机油泵的结构与分解见图1
机油泵的结构与分解见图1-128和图1-129所示，机油泵所用油为SAE20号润滑油，在温度为80℃、转速为1000r/min，进口压力为0.01Mpa，出口压力为0.6MPa的条件下，最小流量应为8.3L/min，实测可达到10L/min。
低压压力开关报警压力为30kPa；发动机转速为2150r／min时报警压力为0.18MPa。
图1-128 AFE型发动机的机油泵1-密封垫片（0.1mm） 2-分电器轴 3-中间轴驱动齿轮 4-分电器从动齿轮 5-定位销6-机油泵轴上支承座 7-定位螺孔 8-机油泵轴 9-机油泵轴下支承及定位套 10-机油泵壳体 11-机油泵从动齿轮 12-机油泵的主动齿轮 13-从动齿轮轴 14-衬垫（0.2mm）15-吸油管 16-吸油管支承套 17-集滤器 18-Ｏ形密封圈 19-机油泵盖 20-短螺栓21-垫片图1-129 机油泵分解图l-机油泵壳体 2-主动轴 3-从动轴 4-从动齿轮5-机油泵泵盖 6、7、8-螺栓 9-机油集滤器 10-密封垫 11-阀弹簧1、机油泵的拆卸（l）旋松分电器轴向限位卡板的紧固螺栓，拆下卡板。
(2）拔出分电器总成。
（3）旋松并拆下两个机油泵壳与发动机机体的连接长紧固螺栓，将机油泵及吸油部件一起拆下。
（4）拧松并拆下吸油管组紧固螺栓，拆下吸油管组，检查并清洗滤网。
（5）旋松并取下机油泵盖短螺栓，取下机油泵盖组，检查泵盖上限压阀（旁通阀）。
观察泵盖接合面的磨损情况。
（6）分解主从动齿轮，再分解齿轮和齿轮轴。
2、机油泵的检修（l）检查齿轮啮合间隙。
检查时，将机油泵盖拆下，用厚薄规在互成 120度角三个位置处测量机油泵主、从动齿轮的啮合间隙，如图1-130所示。
新机油泵齿轮啮合间隙为0.05mm，磨损极限值为0.20mm。
（2）检查机油泵主从动齿轮与机油泵盖接合面的间隙。
主从动齿轮与机油泵盖接合面间隙为检查方法如图1-131所示，正常间隙应为0.05mm，磨损极限值为0.15mm。

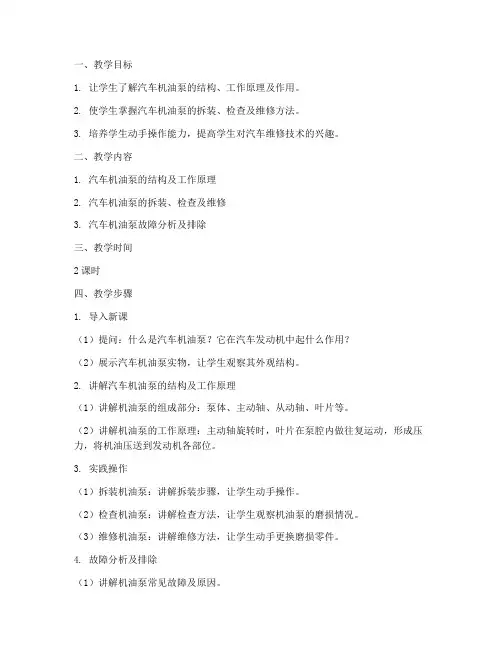

汽车机油泵教学设计方案
一、教学目标1. 让学生了解汽车机油泵的结构、工作原理及作用。
2. 使学生掌握汽车机油泵的拆装、检查及维修方法。
3. 培养学生动手操作能力，提高学生对汽车维修技术的兴趣。
二、教学内容1. 汽车机油泵的结构及工作原理2. 汽车机油泵的拆装、检查及维修3. 汽车机油泵故障分析及排除三、教学时间2课时四、教学步骤1. 导入新课（1）提问：什么是汽车机油泵？它在汽车发动机中起什么作用？（2）展示汽车机油泵实物，让学生观察其外观结构。
2. 讲解汽车机油泵的结构及工作原理（1）讲解机油泵的组成部分：泵体、主动轴、从动轴、叶片等。
（2）讲解机油泵的工作原理：主动轴旋转时，叶片在泵腔内做往复运动，形成压力，将机油压送到发动机各部位。
3. 实践操作（1）拆装机油泵：讲解拆装步骤，让学生动手操作。
（2）检查机油泵：讲解检查方法，让学生观察机油泵的磨损情况。
（3）维修机油泵：讲解维修方法，让学生动手更换磨损零件。
4. 故障分析及排除（1）讲解机油泵常见故障及原因。
（2）讲解故障排除方法，让学生分析故障并尝试解决。
5. 总结与评价（1）回顾本节课所学内容，强调重点。
（2）让学生谈谈学习心得，教师进行评价。
五、教学评价1. 学生对汽车机油泵的结构、工作原理及作用的掌握程度。
2. 学生动手操作能力及解决问题的能力。
3. 学生对汽车维修技术的兴趣及学习积极性。
六、教学资源1. 汽车机油泵实物2. 汽车机油泵结构图3. 拆装、检查及维修工具4. 教学课件七、教学注意事项1. 教师在讲解过程中，要注重理论与实践相结合，引导学生主动思考。
2. 在实践操作环节，教师要确保学生的安全，指导学生正确使用工具。
3. 教师要关注学生的学习情况，及时调整教学进度和内容。
4. 教师要鼓励学生提问，激发学生的学习兴趣。
发动机机油泵工作原理
发动机机油泵工作原理
发动机机油泵是发动机润滑系统中的关键部件，其工作原理如下：
1. 动力源：发动机机油泵通常由曲轴通过齿轮或链条与之相连，利用发动机本身的运转来驱动泵的工作。
这样，当发动机运转时，机油泵也会开始工作。
2. 吸入机油：机油泵位于发动机下部的油底壳内，它通过油底壳内的吸入管道将机油吸入泵内。
3. 压力产生：一旦机油被吸入泵内，泵内的转子或齿轮通过转动开始推动机油。
在转子或齿轮的作用下，机油被压力推送到发动机各个润滑点。
4. 供油润滑：机油泵将机油供应到发动机的各个润滑点，如曲轴瓦、连杆瓦、凸轮轴瓦和活塞瓦等。
机油的主要作用是润滑这些移动部件，减少摩擦和磨损，并保持发动机的正常运转。
5. 冷却作用：除了提供润滑，机油泵还起到冷却发动机的作用。
机油通过润滑系统的循环，将部分热量带走，保持发动机的正常工作温度。
总结起来，发动机机油泵工作原理是通过动力源驱动，吸入机油，产生压力，然后将机油供应到发动机各个润滑点，起到润滑和冷却作用。
变排量机油泵
油腔油压＞a(设定值)
内转子 外转子
滑块压缩弹簧 滑块带动外转子转动 改变机油泵泵油容积 实现变量
调节弹簧
变排量机油泵介绍
变排量机油泵介绍 叶片式变排量机油泵
滑动式叶片变排量机油泵
油腔油压＞a(设定值)
滑片
滑块压缩弹簧
出油口 调节弹簧 滑块 定位环 进油口
滑块改变滑片在凹 槽的深度 每转容腔面积变小， 转排量变小 实现变量
变排量机油泵
目录 变排量机油泵分类 变排量机油泵介绍 变排量机油泵对比分析 实例介绍
变排量机油泵分类 变排量机油泵分类
结构形式 变排量机油泵 调节级数 变排量机油泵 齿轮式
转子式
叶片式
单级
双级
MAP控制
摆动式 叶片泵
滑动式 叶片泵
机械阀 控制
开关式电 磁阀控制
变排量机油泵介绍 转子式变排量机油泵
调节弹簧
最大转排量位置
最小转排量位置
油腔油压＞a(设定值)
弹簧被压缩
改变两转子 啮合宽度
改变机油 泵转排量
实现变量
变排量机油泵介绍
变排量机油泵介绍 开关式电磁阀控制两级变排量机油泵
控制策略：根据主油道油压信号控制电磁阀开关，控制进入机油泵的 调节压力，从而实现机油泵两级可调。
电磁阀关-配流面1 推动调节环
结构原理—泵腔
变排量机油泵介绍 MAP控制全程可变变排量机油泵
控制策略：通过EC对比分析 各型式机油泵压力曲线
变排量机油泵对比分析 几种典型变排量泵流量和压力曲线
变排量机油泵对比分析 变排量机油泵对比分析
项目
布置空间要求 机油泵总效率 成本 耐油污性 耐磨性能 节油比
油泵基础必学知识点
油泵基础必学知识点
1. 油泵的功能：将液体从储存设备中提取并输送至目标位置。
2. 油泵的工作原理：利用旋转运动将原动机的动力传递给液体，产生一定压力，使液体流动。
常见的工作原理有齿轮泵、叶片泵、螺杆泵等。
3. 油泵的分类：按用途可分为供油泵、润滑油泵、冷却泵等；按工作原理可分为齿轮泵、涡轮泵、柱塞泵等；按工作方式可分为手动泵、电动泵、液压泵等。
4. 油泵的结构组成：主要由泵体、泵轴、泵叶、泵腔、进出口阀门、密封装置等组成。
5. 油泵的选型：根据液体的输送量、压力要求、工作环境等因素，选用合适的油泵型号和规格。
6. 油泵的维护与保养：定期检查和更换液体，保持泵体清洁，检查泵轴和密封件的磨损情况，及时修复故障。
7. 油泵的故障排除：根据故障现象，采取相应的排查方法，包括检查电路是否正常、泵轴是否卡住、密封件是否磨损等。
8. 安全操作规范：使用油泵时应注意安全防护措施，如穿戴好防护装备，确保工作环境通风良好，避免泵体爆炸等意外事故发生。
9. 油泵的应用领域：广泛应用于石油、化工、冶金、电力、航空航天等行业，用于输送、供应和循环液体。
油泵的工作原理
油泵的工作原理油泵是一种用于将液体或气体输送到需要的地方的机械设备。
在汽车、机械设备、工业生产中，油泵起着至关重要的作用。
它的工作原理是通过机械或电动力将液体或气体压缩、移动和输送到需要的地方。
本文将详细介绍油泵的工作原理。
1. 基本结构油泵通常由泵体、泵盖、叶轮、轴、轴承、密封件、进出口管道等部件组成。
泵体是油泵的主要部分，它内部的结构决定了油泵的工作原理和性能。
泵盖用于密封泵体和安装泵体的进出口管道，叶轮是油泵的关键部件，它通过旋转产生压力将液体或气体压缩、移动和输送。
2. 工作原理油泵的工作原理是利用叶轮的旋转来产生压力，压缩液体或气体，并将其输送到需要的地方。
当油泵启动时，叶轮开始旋转，液体或气体被吸入泵体内部，随着叶轮的旋转，液体或气体被压缩，并通过出口管道输送到需要的地方。
油泵的工作原理可以分为离心泵和齿轮泵两种类型。
离心泵的工作原理是利用叶轮的旋转产生离心力，将液体或气体压缩并输送。
当叶轮旋转时，液体或气体被吸入泵体内部，随着叶轮的旋转，液体或气体被压缩并通过出口管道输送到需要的地方。
离心泵通常用于输送液体，如水、油等。
齿轮泵的工作原理是利用齿轮的旋转将液体或气体压缩并输送。
当齿轮旋转时，液体或气体被吸入泵体内部，随着齿轮的旋转，液体或气体被压缩并通过出口管道输送到需要的地方。
齿轮泵通常用于输送粘稠液体或高温液体。
3. 应用领域油泵广泛应用于汽车、机械设备、工业生产等领域。
在汽车中，油泵用于将燃油输送到发动机，保证发动机正常运转；在机械设备中，油泵用于将润滑油输送到机械部件，减少摩擦和磨损；在工业生产中，油泵用于输送各种液体或气体，满足生产需求。
总之，油泵是一种用于将液体或气体输送到需要的地方的机械设备，其工作原理是利用叶轮的旋转将液体或气体压缩并输送。
油泵广泛应用于汽车、机械设备、工业生产等领域，起着至关重要的作用。
通过了解油泵的工作原理，可以更好地使用和维护油泵，确保其正常运转。
柴油机机油泵结构设计及零件加工工艺设计
柴油机机油泵结构设计及零件加工工艺设计一、引言柴油机是一种内燃机，其工作原理是利用高温高压使燃料自燃，从而产生动力。
在柴油机中，机油泵是一个重要的部件，其作用是将润滑油送入发动机各个部位，以保证发动机正常运转。
本文将介绍柴油机机油泵的结构设计及零件加工工艺设计。
二、结构设计1. 机油泵的基本结构柴油机的机油泵通常由泵体、泵轮、轴承和密封件等组成。
泵体是由铝合金或钢材制成的外壳，内部有多个叶片和进出口通道。
泵轮则是由铝合金或钢材制成的叶轮，通过轴承与电动机相连。
密封件则是为了防止润滑油外漏而设置的。
2. 泵体设计在泵体设计中，需要考虑到以下几个因素：流量、压力、精度和可靠性。
流量指单位时间内通过泵体的润滑油量；压力指润滑系统所需的最大压力；精度指各个零件之间配合精度要求；可靠性则是指泵体的使用寿命和维修保养方便程度。
3. 泵轮设计泵轮的设计需要考虑到以下几个因素：叶片数、叶片形状、叶片角度和材料。
叶片数越多，流量越大；叶片形状和角度则直接影响泵轮的效率；材料则需要具有耐腐蚀、耐磨损等特性。
4. 轴承设计轴承的设计需要考虑到以下几个因素：负荷能力、转速、摩擦和寿命。
负荷能力指轴承所能承受的最大载荷；转速指轴承所能承受的最大转速；摩擦则会影响泵轮的效率；寿命则是指轴承使用寿命。
5. 密封件设计密封件主要分为两种类型：机械密封和软包装密封。
机械密封通常由机械密封环和静环组成，其作用是防止润滑油外漏。
软包装密封则由填料和填料箱组成，其作用也是防止润滑油外漏。
三、零件加工工艺设计1. 泵体加工工艺泵体的加工需要经过以下几个步骤：铸造、粗加工、精加工和表面处理。
铸造是将铝合金或钢材熔化后浇注到模具中，形成泵体的基本形状；粗加工则是将泵体进行初步的切割和车削等处理；精加工则是对泵体进行精细的车削和钻孔等处理，以达到精度要求；表面处理则是对泵体进行喷涂或阳极氧化等处理，以提高其耐腐蚀性。
2. 泵轮加工工艺泵轮的加工需要经过以下几个步骤：锻造、车削和平衡测试。
齿轮式机油泵的工作原理
齿轮式机油泵的工作原理齿轮式机油泵是一种常见的润滑系统元件，其主要作用是将机油从油底壳中吸取并压送到发动机内部各个润滑点，以保证发动机的正常运转。
下面将详细介绍齿轮式机油泵的工作原理。
一、齿轮式机油泵的结构齿轮式机油泵由驱动齿轮、从动齿轮、泵体和配流器等组成。
其中，驱动齿轮由发动机曲轴带动旋转，从而带动从动齿轮旋转，使得泵体内的机油被吸入，并通过配流器被压送至发动机润滑系统。
二、齿轮式机油泵的工作原理1. 吸入阶段当发动机启动时，曲轴带动驱动齿轮旋转，从而带动从动齿轮旋转。
在此过程中，因为两个相互啮合的齿轮之间存在空隙，所以在其啮合点附近形成了一定大小的容积。
当从动齿轮与驱动齿轮之间形成容积时，泵体内的机油就会被吸入到齿轮之间的空隙中。
2. 压送阶段当从动齿轮继续旋转时，其啮合点逐渐向泵体的出口方向移动，从而使得齿轮之间的容积逐渐减小。
因为机油是不可压缩的，所以在容积减小的过程中，机油会受到一定的压力作用，并通过配流器被压送至发动机润滑系统。
3. 排出阶段当从动齿轮完全旋转一周后，其啮合点回到了起始位置。
此时，在驱动齿轮和从动齿轮之间仍然存在一定大小的容积，但是其中已经没有机油了。
因此，在下一个工作周期开始前，需要将这部分空气排出泵体，以便下一次工作时能够正常吸入机油。
三、齿轮式机油泵的优缺点1. 优点（1）结构简单：由于齿轮式机油泵只由少量部件组成，因此其结构相对简单。
（2）工作稳定：由于其工作原理比较简单，在使用过程中很少出现故障。
（3）压力稳定：齿轮式机油泵在压送机油时，由于齿轮之间的容积是固定的，因此其压力相对稳定。
2. 缺点（1）噪音大：由于齿轮之间存在空隙，因此在工作过程中会产生一定的噪音。
（2）易磨损：由于齿轮之间需要相互啮合，因此在长期使用过程中容易磨损。
（3）润滑不足：由于齿轮式机油泵本身就是用来压送机油的，因此其自身润滑不足。
如果长时间使用不加润滑油，则会导致泵体内部的齿轮磨损加剧。
汽车发动机机油泵的综合性能评价
汽车发动机机油泵的综合性能评价汽车发动机机油泵是发动机中一个至关重要的部件，其性能直接影响着发动机的工作效率和寿命。
本文将对汽车发动机机油泵的综合性能进行评价，并从性能指标、工作原理和材料选择等方面进行分析。
一、性能指标1. 流量：机油泵的流量是指单位时间内泵送机油的能力，通常用升/分钟或立方米/小时来衡量。
流量越大，表示泵送机油的能力越强，可以更好地保证发动机部件的润滑。
较高的流量是机油泵的重要性能指标之一。
2. 压力：机油泵的压力是指泵送机油时所能产生的最大压力。
在发动机高速运转时，需要更高的机油压力来确保发动机各部件的润滑状态。
机油泵的压力性能是保证发动机正常运转的重要保证。
3. 效率：机油泵的效率反映了泵送机油时的能量损耗情况。
较高的效率可以降低能量损耗，减少发动机的功率损失，提高能源利用效率。
4. 噪音：机油泵在工作时会产生一定的噪音，较小的噪音是机油泵性能的一个重要指标，也是体现其良好工艺与质量的重要标志。
二、工作原理机油泵通常采用齿轮泵或离心泵的结构，通过驱动装置带动泵的转子或叶轮旋转，从而产生吸入和排出机油的动力。
机油泵通过这种方式将机油从油底壳吸入，然后通过油管送达发动机各部位，以实现对发动机部件的润滑。
机油泵在发动机工作时需要始终保持稳定的工作状态，以确保发动机各部件的充分润滑。
机油泵的结构设计和工作原理需要具有稳定性和可靠性，能够在各种工况下均能够正常工作。
三、材料选择机油泵的制造材料也直接影响其性能和寿命。
通常情况下，机油泵的主要零部件需要使用高强度、耐磨损的材料，以确保在高速运转和高压力的工作环境下能够正常运行。
对于机油槽、泵体等部件也需要保证其耐腐蚀、耐磨损的特性，以提高机油泵的使用寿命。
四、综合评价综合以上各方面的性能指标、工作原理和材料选择，可以对汽车发动机机油泵进行综合性能评价。
一般来说，好的机油泵应具有较大的流量和压力，能够在各种工况下保持稳定的润滑状态；机油泵应具有较高的效率，减少能量损耗，提高能源利用效率；机油泵还应具有较小的噪音和较长的使用寿命，以保证其稳定性和可靠性。
