球墨铸铁性能及生产工艺
编辑ppt
3
球墨铸铁的金相组织
金相组织与力学性能的关系 力学性能与金属的金相组织密切相关，
什么样的金相结构决定了什么样的力学性能。 球墨铸铁也不例外，只有石墨球化，才能发 挥金属基体的作用，使铸铁的力学性能大幅 度提高。也只有石墨球化，进一步改变基体 的性能才更有意义。
因此，对球墨铸铁的金相研究，是我们 了解球墨铸铁，使用球墨铸铁的前提条件。
球墨铸铁石墨球的大小对力学性能的影响很大，减 小石墨球径，增加石墨球在单位面积的个数可以明显地 提高球墨铸铁的强度、塑性和韧性。
石墨球径的减小，使单位面积上球墨铸铁数量增多， 可使抗疲劳强度提高，因此，细化石墨也是提高抗疲劳 强度的一个要求。
编辑ppt
16
各种基体与力学性能的关系
1、铁素体 根据GB9441-1988球墨铸铁金相检验
编辑ppt
9
球状石墨的生长
球状石墨的生长条件 a、极低的硫、氧含量 b、限制反球化元素 c、保证必要的冷却速度 d、添加的球化元素 第一组：镁、钇、铈、钙、镧、镤、钐、 镝、镱、钬、铒 第二组：钡、锂、铯、铷、锶、钍、钾、钠 第三组：铝、锌、镉、锡 最佳含量 W(Mg)：(0.04-0.08)% W(Ce): (0.07-0.12)% W(Y) : (0.15-0.2)%
编辑ppt
18
3、奥氏体、贝氏体、马氏体
由奥氏体、上贝氏体或下贝氏体通过等温淬 火，加入适当元素获得。
4、渗碳体
渗碳体多呈针状、条状，在球墨铸铁中易使 基体变脆，故应避免其出现。
5、磷共晶体
磷共晶体在球墨铸铁中对性能的危害比在灰 铸铁中大得多。沿晶界分布的二元或三元磷共晶 体，强烈降低球墨铸铁的韧性、塑性和强度，受 冲击时，裂痕总是沿磷共晶体边缘开始开裂。
编辑ppt
7
形核物质 1、石墨：未溶石墨、添加晶体石墨、非平 衡石墨 2、岩状结构碳化物基底 3、氧化物 4、硫化物/氧化物 5、铋及铋的化合物
编辑ppt
8
球墨铸铁的孕育
球墨铸铁孕育的重要性 灰铸铁、球墨铸铁孕育的异同点 孕育衰退现象 提高孕育效果的措施
a.选择强效孕育剂 b.必要的S的含量 c.改善处理方法 d.提高铸件冷却速度
编辑ppt
10
石墨球的螺旋生长
石墨球螺旋生长模型 a）生长成的球体 b）角锥体单晶 c）锥顶角Φ与θ的关系
编辑ppt
11
石墨球生长的工艺措施
从生产实践中得知，使石墨 按球状生长的工艺措施为改变化 学成分和控制冷却速度。
化学成分中，对石墨生长有 重要影响的是一些能显著改变铁 液过冷倾向的元素；而引起铸铁 冷却速度产生变化的因素则是铸 件壁厚、铸型以及浇铸。
球墨铸铁特性及其应用
编辑ppt
1
球墨铸铁的概念
球墨铸铁的概况 球墨铸铁是指铁液在凝固过程中碳以球型石
墨析出的铸铁。与灰铸铁相比，其金相组织的最 大不同是石墨形状的改变，避免了灰铸铁中尖锐 石墨的存在，使得石墨对金属基体的切口作用大 为减少，基本消除了片状石墨引起的应力集中现 象，使得金属基体的强度利用率达到70－90％， 从而使金属基体的性能得到很大程度的发挥。
这些条件的实质在于改变石 墨结晶的冷却状况。
编辑ppt
12
球墨铸铁的金相组织与力学性能的关系
球墨铸铁的力学性能是和它的金相 组织密切相关的。保证铸铁中石墨球化 良好，是熔制球墨铸铁的第一要求。
只有石墨球化，才能充分发挥金属 基体的作用，使铸铁的力学性能大幅度 提高。也只有石墨球化后，进一步改变 基体的性能才更有意义。
编辑ppt
球化率（％） ≥95
90－95 80－90 70－80 60－70
15
3、石墨大小
石墨球大小分级(GB9441-1988)
级别
石墨直径（100×） mm
3级
4级
5级
>25－50 >12-25 >6-12
6级 >3-6
7级
8级
>1.5-3 ≤1.5
GB9441－1998球墨铸铁金相检验标准将石墨大小分 成六级。
所以，石墨生长过程的控制是获得球状石墨 的关键。
编辑ppt
5
球状石墨的形核
单个夹杂物 球状石墨的核心
复合夹杂物
编辑ppt
6
石墨形核的条件 石墨的形核分均质形核和异质形核。
均质形核：C的微观原子团 （C6）n ——晶胚 铁液过冷度达200－300℃
异质形核：形核基底的外来质点 符合晶格匹配关系（失配度δ<12%) 界面能要求——外来质点被石墨润湿
编辑ppt
4
球墨铸铁的形成
球状石墨的形成经历了形核与生长两个阶段。 其中的形核是石墨的首要过程，铁液在熔炼及随 后的球化、孕育处理中产生大量的非金属夹杂物， 初生的夹杂物非常小，在随后浇铸、充型、凝固 过程相互碰撞、聚合变大，上浮或下沉，成为石 墨析出的核心。
球状石墨核心形成以后，碳原子开始在核心 基底上堆砌，石墨最终生成的形状决定受工艺条 件影响的生长方式。
编辑ppt
2
球墨铸铁可以像钢一样，通过热处理和合金 化等措施来进一步提高其使用性能。比如，处理 过的球墨铸铁可以取得很好的韧性，延伸率高达 24％；抗拉强度可以高达1400MPa，基本接近 钢材。
与钢材相比，球墨铸铁还有很多优点。比如 铸造性能好，成本相对较低。
由于球墨铸铁产量的不断增加，性能不断开 发，现已成功部分取代了锻钢和铸钢，成为前景 广阔的金属结构材料。
编辑pptLeabharlann 131、金相组织球状石墨外貌接 近球形，内部呈放射 状，有明显的偏光效 应。
石墨是由很多角 锥体枝晶组成的多晶 体，各枝晶的基面垂 直于球径，C轴呈辐 射状指向球心。
编辑ppt
14
2、球化分级
球化级别 1级 2级 3级 4级 5级
说明 石墨呈球状，少量团絮，允许极少量 团絮状 石墨大部分呈球状，余为团状和极少 量团絮状 石墨大部分呈团状，余为团絮状，允 许有极少量蠕虫状 石墨呈分散分布的蠕虫状、球状、团 状、团絮状 石墨呈聚集分布的蠕虫状、片状及球 状、团状、团絮状
评定铁素体数量。其百分比，按大多数视 场对照图片评定。一般不检查牛眼铁素体 数量，仅检查与其共存的珠光体数量
编辑ppt
17
2、珠光体
在球墨铸铁中，珠光体的形态一般分三 级：粗状珠光体、片状珠光体、细片状珠 光体。
随着珠光体的细化，球墨铸铁的强度 和硬度有所提高。若基体为粒状珠光体， 则球墨铸铁在保持一定强度的同时，具有 更高的塑性。
球墨铸铁板材料-概述说明以及解释
球墨铸铁板材料-概述说明以及解释1.引言1.1 概述球墨铸铁板材料，简称球铁板，是一种高强度、耐磨、耐腐蚀的铸铁材料。
其独特的球状石墨微观结构使其具有优异的性能特点，广泛应用于工程领域。
球铁板具备良好的可塑性、韧性和耐磨性，能够满足不同工作环境的要求。
球墨铸铁板由于具备球状石墨的均匀分布结构，使得它在拉伸、压缩等力学性能上表现出色。
相比于一般的灰铸铁板材料，球铁板能够承受更高的载荷和更强的冲击力，具备更好的抗疲劳能力。
这使得球铁板成为一种在工程结构中广泛应用的优质材料。
同时，球铁板还具有优异的耐腐蚀性能。
球状石墨在铸造过程中的形成，能够有效减少缝隙、孔洞等缺陷，从而降低材料的腐蚀敏感性。
它在恶劣环境中的抗腐蚀能力超过了其他各类铸铁材料，可以长时间保持良好的使用状态。
此外，球墨铸铁板的生产工艺成熟且经济高效。
球铁板的生产过程中，利用镁处理剂将铸铁中的碳球化，形成球状石墨结构。
这一工艺不仅使材料性能得到了改善，还能够大幅度提高生产效率，降低生产成本，满足市场需求。
球墨铸铁板的应用领域广泛多样。
它被广泛应用于汽车制造、机械工业、建筑工程等领域。
在汽车制造中，球铁板常用于发动机铸件、底盘部件等重要组成部分，以提高汽车的安全性和可靠性。
在机械工业中，球铁板常被用于制造齿轮、曲轴等高强度零部件，为机械设备的正常运行起到关键作用。
在建筑工程中，球铁板可用于制造桥梁支座、阀门等被要求具备高强度和耐久性的构件，以确保建筑物的牢固和安全。
总之，球墨铸铁板材料由于其卓越的性能优势，在工程领域得到了广泛应用。
其具备的高强度、耐磨、耐腐蚀等特点，使其成为众多行业的首选材料。
随着科学技术的不断进步和应用范围的扩大，球铁板材料的发展前景将更加广阔，有着充满希望的未来。
1.2文章结构文章结构的安排是为了使读者更好地理解和吸收文章内容。
在本篇文章中，我们将采用以下结构来组织和展示关于球墨铸铁板材料的相关信息。
首先，我们将在引言部分简要介绍球墨铸铁板材料的概况和背景。
球墨铸铁性能和生产工艺
球墨铸铁旳化学成份
选择合适旳化学成份是确保球墨铸铁 取得良好旳金相组织和高性能旳基本条件， 化学成份旳选择既要利于石墨旳球化和取 得满意旳基体，以期取得满意旳性能，又 要使球墨铸铁具有良好旳铸造性能。
一、五大元素
1、碳和硅
因为石墨球对基体旳减弱作用很小，所以碳含量在 3.2-3.8%时，对力学性能无明显影响。拟定球墨铸铁旳 碳硅含量时，主要从确保铸造性能考虑，将碳当量选择在 共晶成份左右。
2、缩孔和缩松
特征：缩孔发生于第一次收缩阶段。 表面凹陷及局部热节凹陷，含气孔旳暗 缩孔，内壁粗糙。缩松发生于第二次收 缩阶段。被树枝晶分割旳溶池处成为真 空，凝固后旳孔壁粗糙、排满树枝晶旳 疏松孔为缩松。
原因：碳当量低，磷含量高，增长缩 孔缩松倾向。
措施：提升铸型刚度，如使用树脂砂， 提升铁液碳当量。
形核物质 1、石墨：未溶石墨、添加晶体石墨、非平 衡石墨 2、岩状构造碳化物基底 3、氧化物 4、硫化物/氧化物 5、铋及铋旳化合物
球墨铸铁旳孕育
球墨铸铁孕育旳主要性 灰铸铁、球墨铸铁孕育旳异同点 孕育衰退现象 提升孕育效果旳措施
a.选择强效孕育剂 b.必要旳S旳含量 c.改善处理措施 d.提升铸件冷却速度
这些条件旳实质在于变化石 墨结晶旳冷却情况。
球墨铸铁旳金相组织与力学性能旳关系
球墨铸铁旳力学性能是和它旳金相 组织亲密有关旳。确保铸铁中石墨球化 良好，是熔制球墨铸铁旳第一要求。
只有石墨球化，才干充分发挥金属 基体旳作用，使铸铁旳力学性能大幅度 提升。也只有石墨球化后，进一步变化 基体旳性能才更有意义。
球墨铸铁旳形成
球状石墨旳形成经历了形核与生长两个阶段。 其中旳形核是石墨旳首要过程，铁液在熔炼及随 即旳球化、孕育处理中产生大量旳非金属夹杂物， 初生旳夹杂物非常小，在随即浇铸、充型、凝固 过程相互碰撞、聚合变大，上浮或下沉，成为石 墨析出旳关键。

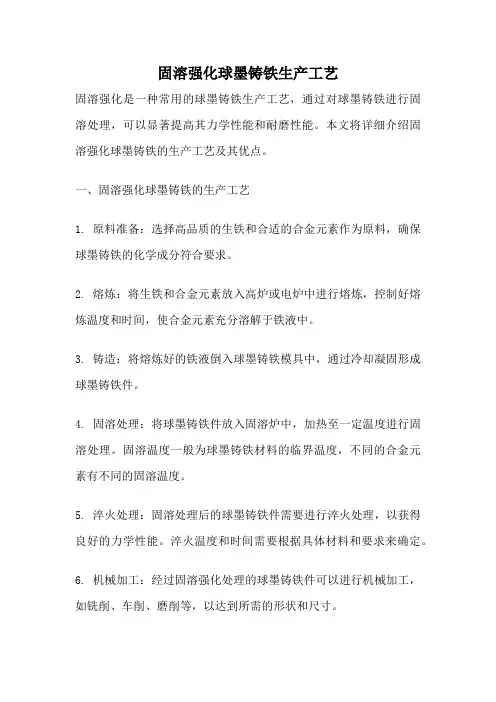

固溶强化球墨铸铁生产工艺
固溶强化球墨铸铁生产工艺固溶强化是一种常用的球墨铸铁生产工艺，通过对球墨铸铁进行固溶处理，可以显著提高其力学性能和耐磨性能。
本文将详细介绍固溶强化球墨铸铁的生产工艺及其优点。
一、固溶强化球墨铸铁的生产工艺1. 原料准备：选择高品质的生铁和合适的合金元素作为原料，确保球墨铸铁的化学成分符合要求。
2. 熔炼：将生铁和合金元素放入高炉或电炉中进行熔炼，控制好熔炼温度和时间，使合金元素充分溶解于铁液中。
3. 铸造：将熔炼好的铁液倒入球墨铸铁模具中，通过冷却凝固形成球墨铸铁件。
4. 固溶处理：将球墨铸铁件放入固溶炉中，加热至一定温度进行固溶处理。
固溶温度一般为球墨铸铁材料的临界温度，不同的合金元素有不同的固溶温度。
5. 淬火处理：固溶处理后的球墨铸铁件需要进行淬火处理，以获得良好的力学性能。
淬火温度和时间需要根据具体材料和要求来确定。
6. 机械加工：经过固溶强化处理的球墨铸铁件可以进行机械加工，如铣削、车削、磨削等，以达到所需的形状和尺寸。
二、固溶强化球墨铸铁的优点1. 提高强度和硬度：固溶处理可以使球墨铸铁中的合金元素均匀溶解，形成固溶体，从而提高材料的强度和硬度。
2. 提高耐磨性：固溶强化处理可以使球墨铸铁中形成更细小、更均匀的碳化物，从而提高材料的耐磨性和抗磨损能力。
3. 改善抗拉强度和韧性：固溶强化可以改善球墨铸铁的抗拉强度和韧性，使其在受力时更加稳定和可靠。
4. 提高抗疲劳性能：经过固溶强化处理的球墨铸铁具有较好的抗疲劳性能，能够在长期受到循环载荷时不易发生断裂和损伤。
5. 优化加工性能：固溶处理可以消除球墨铸铁中的残余应力，减少加工变形和裂纹的产生，提高材料的加工性能。
固溶强化是一种能够显著提高球墨铸铁性能的生产工艺。
通过固溶处理和淬火处理，可以使球墨铸铁具有更好的强度、硬度、耐磨性和韧性，适用于各种机械零部件和工程结构的制造。
球墨铸铁性能及生产工艺
铸造缺陷预防
总结词
铸造缺陷会影响球墨铸铁的质量和性能，因此需要采取一系列措施预防铸造缺陷的产生。
详细描述
在生产过程中，要严格控制浇注温度、模具温度、冷却速度等工艺参数，以防止产生气 孔、缩孔、夹渣等铸造缺陷。同时，要定期检查模具的磨损情况，及时修复和更换损坏
的模具，以防止出现不均匀冷却等缺陷。
质量检测与评估
用于生产建筑构件、水 管、阀门等。
用于制造各种承受复杂 应力的机械零件和工具。
在电力、化工、船舶等 领域也有广泛应用。
02
球墨铸铁性能
力学性能
强度
球墨铸铁具有较高的强度，其抗拉强度和屈 服点均高于灰铸铁。
耐磨性
球墨铸铁的耐磨性优于其他铸铁，适用于需 要承受摩擦和磨损的场合。
韧性
球墨铸铁的韧性较好，不易脆化，能够承受 较大的冲击和振动。
提高生产效率与降低成本
自动化和智能化铸造生产线
采用先进的机器人技术、传感器技术和大数据分析技术， 实现铸造生产线的自动化和智能化，提高生产效率，降低 人工成本。
高效熔炼与连铸技术
研究新型的熔炼和连铸技术，提高铁水的纯净度和连铸坯 的质量，减少生产过程中的损耗和废品率，降低生产成本。
循环经济与资源再利用
的机械性能。
废钢
适量加入废钢，调节铁水成分，降 低成本。
球化剂和孕育剂
选用合适的球化剂和孕育剂，提高 球墨铸铁的球化率和石墨形态。
熔炼与浇注
熔炼
采用电炉或冲天炉熔炼铁水，控制熔炼温度和时间，确保铁 水质量。
浇注
根据铸件的大小和复杂程度，选择合适的浇注系统和浇注温 度，确保铁水充型良好。
球化与孕育处理
通过废旧铸件回收、再生利用和资源循环利用，降低原材 料成本，同时减少对环境的污染。
球墨铸铁生产工艺流程
球墨铸铁生产工艺流程1. 材料准备球墨铸铁的主要成分是铁、碳、硅和镁。
一般来说，球墨铸铁的成分控制在3.5%-3.9%的碳，2.2%-2.8%的硅，0.03%-0.06%的镁。
在制备球墨铸铁的过程中，需要准备精炼铁水、回炉铁、进口硅铁合金、球化剂等原材料。
2. 炉前工作在球墨铸铁的生产过程中，首先需要对电炉进行检查和清理，确保设备运行正常。
同时，检查原材料的质量和数量，确保可以满足生产需求。
此外，需要准备好炉前操作所需的工具和设备，以便顺利进行下一步工作。
3. 铁水处理将铁水倒入电炉中加热，同时加入进口硅铁合金和球化剂，经过一段时间的加热和充分搅拌后，将炉内的铁水进行处理。
通过添加进口硅铁合金和球化剂，可以改善铁水的流动性和液相组织，有利于球化铁水形成球墨体。
4. 浇注铸造在铁水处理完成后，将炉内的铁水倒入铸造模具中，待冷却后形成球墨铸铁坯件。
在浇注过程中，需要注意控制浇注速度和温度，以确保铸件质量。
同时，需要对浇注后的铸件进行冷却处理，以确保铸件的内部结构均匀和稳定。
5. 除砂清理在球墨铸铁的生产过程中，铸件表面通常会附着一层砂壳，需要进行除砂清理。
除砂清理的方法有机械清理、水压清理、化学清理等。
通过除砂清理，可以将铸件表面的砂壳去除，为后续的加工和装配工作提供条件。
6. 热处理球墨铸铁在生产过程中需要进行热处理，以提高其机械性能和耐磨性。
热处理的方法包括正火、淬火和回火，具体的热处理工艺参数需要根据不同的材料和要求进行调整。
通过热处理，可以改善球墨铸铁的硬度、强度和耐磨性。
7. 检验和包装最后，需要对球墨铸铁进行质量检验，包括化学成分分析、力学性能测试、金相分析等。
只有通过检验合格的球墨铸铁才能被包装出厂。
在包装过程中，需要注意保护铸件表面不受损坏，并标注清晰的产品信息，以便后续的使用和销售。
综上所述，球墨铸铁的生产工艺流程包括材料准备、炉前工作、铁水处理、浇注铸造、除砂清理、热处理、检验和包装等步骤。
球墨铸铁管生产工艺 球墨铸铁管生产所需的设备
球墨铸铁管产品功能、性能特征及技术参数说明一、球墨铸铁管质量标准和技术要求铸造方式：离心铸造工艺。
口径范围：DN100－1000mm。
重量及其允许偏差范围：壁厚按GB／T13295－2008标准K10、K9执行，重量最大偏差为－5％。
尺寸：符合GB/T13295－2008标准的要求；接口形式：滑入式T型胶圈接口。
胶圈的型式、尺寸及允许偏差符合GB／T 13295－2008标准附录C1.1的规定。
橡胶圈材质：三元乙丙橡胶，物理性能符合ISO 4633的要求。
材质：管道的材质为铁素体基体的球墨铸铁，在组织中有一定数量的球状石墨，组织致密，易于切削、钻孔，符合GB／T13295－2008的要求。
化学成份：球墨铸铁管的P含量≤0.05％，S含量≤0.015％。
机械性能：抗拉强度≥420Mpa，屈服强度≥300Mpa，延伸率≥10％，硬度≤230HBS。
密封性：球墨铸铁管出厂前水压试验压力5MPa，并保证无渗漏冒汗或其他损坏。
表面质量：内外表面光洁，光滑平整，轮廓清晰，无裂缝，冷隔、错箱等妨碍使用的明显缺陷，凡使壁厚减薄的局部缺陷允许存在，但其深度不得超过（2＋0.05T）mm其中T为管体壁厚。
外形：当球墨铸铁管在间距约为管长L 2/3的两个台架上滚动校验时，球铁管的直线度最大偏差fm(mm)不应大于管有效长度L（m）的1.25倍，即fm(mm)≤1.25L。
有效长度：球墨铸铁管的有效长度为6000mm。
涂前，管件表面光洁、无铁锈、铁片及杂物，涂后，涂层表面光洁、均匀、粘附牢固，不因气温变化而发生异常。
内衬：采用水泥砂浆内衬，涂覆后附着力强，渗水率小，化学稳定性好，施工方便。
水泥内衬符合GB/T 17457－1998标准和GB/T 17219－1998标准的要求，水泥砂浆内衬材料全部由国家法定单位检验，放射性物质含量符合国家标准GB6566－2001的要求，确保需方输水管网水质达到国家相关标准要求。
外防腐：先采用热喷锌，热喷锌质量符合GB／T17456标准技术要求；再采用热喷涂沥青漆防腐处理，热喷涂沥青漆质量符合GB／T 17459标准技术要求。
球墨铸铁件特点介绍
球墨铸铁件特点介绍球墨铸铁件是一种具有特殊结构和性能的铸造件，它在工业生产中广泛应用于各个领域。
本文将介绍球墨铸铁件的特点，并从材料特性、机械性能、耐腐蚀性能、加工性能等方面进行详细解释。
一、材料特性：球墨铸铁件是一种由球状石墨和铁基体组成的铸造材料。
它具有优良的铸造性能，可以实现复杂形状的铸造，并且容易加工。
球墨铸铁件的石墨形态决定了它的特殊性能，使其具有良好的韧性和高强度。
与普通灰铸铁相比，球墨铸铁件具有更好的抗拉强度和韧性，其强度和硬度可与一些铸钢相媲美。
二、机械性能：球墨铸铁件具有优异的机械性能，其强度、硬度和韧性都较高。
它的屈服强度和抗拉强度都比灰铸铁高，抗冲击能力也更强。
这使得球墨铸铁件在承受大的载荷和冲击负荷时表现出色，可以在机械传动系统、汽车零部件、工程机械等高强度和耐磨损的场合得到广泛应用。
三、耐腐蚀性能：球墨铸铁件具有良好的耐腐蚀性能，特别是在一些腐蚀介质中的抗蚀性能较好。
它在湿式环境下不易生锈，耐碱性能也较强。
这使得球墨铸铁件可以应用于一些腐蚀性较强的场合，如化工设备、海洋工程等。
四、加工性能：球墨铸铁件的加工性能较好，可以进行钻孔、铣削、车削、切割等多种加工工艺。
与铸钢相比，球墨铸铁件的切削性能更好，切削力和切削温度较低，切削工具的寿命也更长。
这使得球墨铸铁件在加工过程中能够更好地保持尺寸精度和表面质量。
总结起来，球墨铸铁件具有材料特性独特、机械性能优良、耐腐蚀性能强和加工性能好等特点。
它在汽车工业、机械制造、石油化工、铁路交通等领域得到广泛应用。
随着科技的不断进步，球墨铸铁件的性能不断提高，应用范围也在不断扩大。
我们相信，在未来的发展中，球墨铸铁件将继续发挥重要作用，为各个领域的发展做出更大的贡献。
球墨铸铁简介介绍
研究高效熔炼和浇注技术，缩短生产周期，降低能源消耗 和成本。例如，采用电炉熔炼、感应炉加热等先进技术， 提高熔炼效率和质量。
循环利用与废品再利用
加强废品回收和再利用，提高资源利用效率，降低生产成 本。例如，将废品进行破碎、熔炼后重新用于生产。
环保与可持续发展
减少污染排放
采取有效措施减少生产过程中的 废气、废水和固体废弃物的排放 ，降低对环境的影响。例如，采 用环保涂料和除尘设备等减少废
性质
具有高强度、高韧性、耐磨性等 优良性能，同时具有良好的可加 工性和耐腐蚀性。
球墨铸铁的历史与发展
历史
球墨铸铁最早由美国人发明，于19 世纪80年代问世。
发展
随着铸造技术的进步和新型材料的出 现，球墨铸铁的应用领域不断扩大。
球墨铸铁的生产过程
处理
对原材料进行质量 检验、合金化处理 、熔炼等步骤。
耐磨性
良好的耐磨性
球墨铸铁具有较好的耐磨性，能够在摩擦磨损条件下长期使 用。
磨损率低
球墨铸铁的磨损率较低，能够减少零件的磨损和更换频率。
耐腐蚀性
良好的耐腐蚀性
球墨铸铁具有较好的耐腐蚀性，能够抵抗常见的化学腐蚀。
在腐蚀环境下长期使用
球墨铸铁可以在腐蚀环境下长期使用，适用于各种恶劣环境。
03
球墨铸铁的应用领域
后处理工艺与设备
后处理工艺
包括热处理、切割、打磨等工序，以进一步提高产品 的力学性能和外观质量。
后处理设备
包括热处理炉、切割机、磨床等设备，其中热处理炉 需具备温度控制精度高、炉内温度均匀等特点。
05
球墨铸铁的未来发展趋势 与挑战
新材料与新工艺的研究与应用
01
球墨铸铁生产工艺流程
球墨铸铁生产工艺流程球墨铸铁是一种由球状石墨组织环绕的铁素体组织，具有优异的机械性能和良好的耐蚀性能。
下面是球墨铸铁的生产工艺流程。
1. 原料准备：将生铁、废钢、废铁等原料按照一定比例混合，以保证合金成分的准确性和均匀度。
2. 原料熔炼：将混合好的原料放入高炉中进行熔炼。
炉温一般为1500-1600℃，炉内的铁液要达到足够的液态度和连续重量。
3. 处理渣出炉：熔炼后，对炉内生成的渣进行处理。
通常会采用机械捞渣或氧气在渣中切割等方式进行处理，以确保铁液的质量。
4. 球化处理：对铁液进行球化处理以生成球状石墨。
一般球化剂为球墨化剂或球化包，在一定温度和时间下进行球化处理，使铁液中原本形成的石墨变成球状。
5. 调质处理：球化处理后，对球化铁液进行冷却，并加入适量的纯铁或调质剂以调整合金成分和控制结晶过程，以提高球墨铸铁的性能。
6. 铸造处理：将调质处理后的球墨铸铁液倒进模具中进行铸造。
模具一般采用砂型或金属型。
铸造过程中要注意温度控制、液态铁的流动和凝固，确保铸件的质量。
7. 淬火处理：对铸件进行淬火处理，以控制铸件的组织和性能。
通常通过加热到适当温度再迅速冷却的方式进行淬火处理。
8. 精加工和检测：对淬火后的铸件进行切削、铣削、磨削等精加工工艺，以获得所需的形状和尺寸。
同时进行外观检验、尺寸测量和力学性能测试等质量检测。
9. 表面处理和涂装：对精加工后的铸件表面进行研磨、喷砂、打磨等处理，以改善表面光洁度和质感。
然后进行涂装，以提高铸件的耐蚀性能和装饰性能。
10. 包装运输：将经过表面处理和涂装的球墨铸铁件进行包装和装箱，以便安全运输和储存。
综上所述，球墨铸铁的生产工艺流程包括原料准备、原料熔炼、处理渣出炉、球化处理、调质处理、铸造处理、淬火处理、精加工和检测、表面处理和涂装以及包装运输等环节。
这些环节相互关联，每个环节都对最终的球墨铸铁产品的质量起着重要的作用。
奥氏体球墨铸铁
奥氏体球墨铸铁一、什么是奥氏体球墨铸铁？奥氏体球墨铸铁，简称球墨铸铁，是以铁、石墨球和碳元素为主要组成元素的一种铸铁材料。
与普通铸铁相比，球墨铸铁具有高强度、高韧性和良好的塑性等优点，广泛应用于机械制造、汽车制造、铁路工程等领域。
二、球墨铸铁的制造工艺球墨铸铁的制造过程主要包括熔炼、浇注和固态处理等环节。
1. 熔炼球墨铸铁的熔炼是将生铁、废钢、废铁和合金料等原材料按一定配比加入高炉或电炉中进行冶炼。
在熔化过程中，通过加入一定比例的稀土元素（如镁、钇等），使铁水中的碳以球状石墨形式析出，从而形成球墨铸铁。
2. 浇注熔炼后的铁水经过净化处理，去除杂质后，通过浇注到预先设计好的铸型中。
在浇注过程中，需要控制合适的浇注温度和速度，以确保铸件的质量。
3. 固态处理浇注后的球墨铸铁需要经过固态处理过程，使其结构由铁素体向奥氏体转变，从而提高材料的强度和硬度。
常用的固态处理方法有退火、正火和淬火等。
三、球墨铸铁的应用领域球墨铸铁以其优良的性能，被广泛应用于多个领域。
1. 机械制造领域球墨铸铁的高强度和耐磨性使其成为机械制造中不可或缺的材料。
它可以用于制造各种机械零件，如发动机缸体、汽车曲轴箱、工程机械零件等。
2. 汽车制造领域球墨铸铁在汽车制造中扮演着重要的角色。
它可以用于制造汽车发动机缸体、曲轴箱、制动系统零件等。
球墨铸铁的高强度和耐磨性使汽车零件能够承受高温、高压和高速的工作条件。
3. 铁路工程领域球墨铸铁可以用于制造铁路车辆的车轮、车轴和悬挂系统等重要零件。
它的高强度和耐磨性使铁路车辆能够在重负荷和恶劣工况下安全稳定地运行。
4. 其他领域除了上述领域，球墨铸铁还广泛应用于矿山设备、农业机械、建筑工程等领域。
它的优良性能和可靠性使其成为工业生产中的重要材料。
四、球墨铸铁的发展前景随着工业技术的不断进步和需求的增加，球墨铸铁的应用前景非常广阔。
首先，随着汽车工业的快速发展，球墨铸铁在汽车制造中的需求将继续增加。
