第六章 选线
第六章选线
一、填空题
1、选线是一项涉及面广、影响因素多、（）和
（）都很强的工作。
2、选线一般要经过的三个步骤是（）、
（）、（）。
3、根据方案比较深度上的不同，路线方案比较可分为（）和
（）两种。
4、平原区地形持征是：地面起伏不大，一般自然坡度都在（）以下。
5、沿溪线布局时，需要解决的三个问题是（）、
（）及（）。
6、越岭线布线应解决的主要问题是：选择（），确定（），拟定垭口两侧（）。
7、越岭线展线方式主要有（）、
（）、（）等三种。
8、根据地形情况的不同丘陵区路线布设的方式一般按三类地带分段布线：平坦
地带（），斜坡地带（），起伏地带
（）。
9、沿河线选线，路线应优先考虑布置在具有（），且无地质不
良现象，而且（），以及（）的河岸上。
10、当确定采用山脊线方案后，路线布置主要解决选择（）、
侧坡选择和（）三个问题。
二、选择题
1、越岭线在选线中起主导作用的是（）。
A 平面与纵面
B 纵断
面 C 地质与土质
2、平原区布线应合理考虑路线与城镇的关系，一般是（）。
A 穿过城镇
B 离开城镇
C 靠近城镇
3、沿河线应保证不受洪水威胁，其选线的要点首先在于（）。
A 横断面
B 平面与纵
面 C 地质与土质
4、沿溪线低线位的优点，其中有（）。
A 平纵面比较顺直平缓，路线线形可采用较高的技术标准
B 路基防护工程少
C 在狭窄河谷地段，路基废方处理容易
三、名称解释
1．公路选线
2．沿溪（河）线
3.越岭线
4.山脊线
四、问答题
1．公路选线一般应考虑哪些原则？
2．在平原区选线的路线布设中，应注意处理好哪些方面的问题？
3．叙述沿溪线选线的路线布局。
一、参考答案
1、政策性、技术性
2、全面布局、逐段安排、具体定线
3、原则性方案比较、详细方案比较
4、3度
5、河岸选择、线位高度、桥位选择
6、垭口的位置、过岭标高、展线方式
7、自然展线、回头展线、螺旋展线 8、走直线、走匀坡线、走中间
9、较宽台地、支谷小而少、阳坡迎风 10、控制垭口、细部布设
二、参考答案
1、B 纵断面
2、C 靠近城镇
3、B 平面与纵面
4、A 平纵面比较顺直平缓，路线线形可采用较高的技术标准
三、参考答案
1．公路选线：根据路线的基本走向和技术标准的要求，结合当地的地形、地质、地物及其他沿线条件和施工条件等，选定一条技术上可行、经济上合理，又能符合使用要求的公路中心线的工作。
2．沿溪（河）线：是指公路沿河谷方向布设的路线。
3.越岭线：是指公路走向与河谷及分水岭方向横交时所布设的路线。
4.山脊线：是指大致沿分水岭方向所布设的路线。
四、参考答案
1．答：要考虑：①比选原则——多方案论证比选，确定最优方案；
②安全原则——正常使用情况下不会有大的破坏；
③均衡原则——功能和指标与造价之间的平衡；
④协调原则——线形的协调；施工的协调；环境与景观的协调；
⑤环保原则——减小影响与污染。
2．答：①正确处理好路线与农业的关系；
②处理好路线和桥位的关系；
③处理好路线与城镇居民点的关系；
④注意土壤、水文条件（要注意保证路基的稳定性）；
⑤注意利用老路，并与铁路、航道及已有公路运输相配合；
⑥注意就地取材和利用工业废料。
3．答：路线布局应从三个方面考虑：
(1)河岸选择，路线首先考虑选在有较宽台地、无不良地质现象、无破碎带以及阳坡迎风面一岸，还应选在人口较密的一岸，以便于人口、物资集散；
(2)桥位选择与河岸密不可分，跨河换岸地点，除考虑桥位条件、水文地质条件外，还要考虑路线与桥的配合；桥头引线的舒顺，以便于行车；
(3)线位高度，根据河岸地形、水文、地质情况，结合路线等级和工程造价来决定。
如有侵权请联系告知删除，感谢你们的配合！。

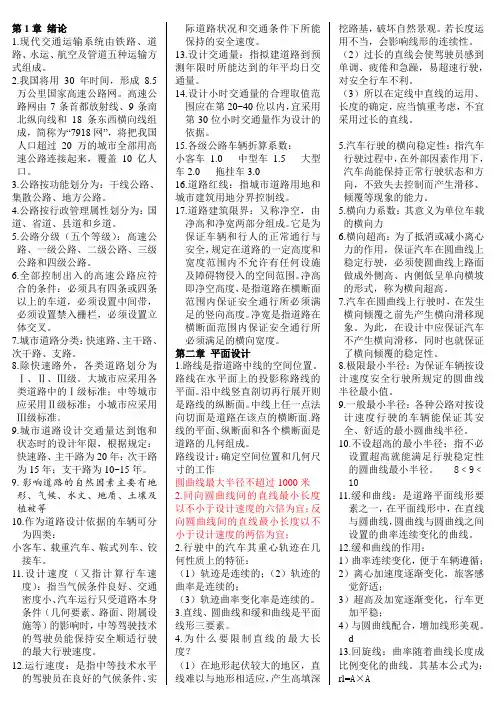

道路勘测设计复习要点
第1章绪论1.现代交通运输系统由铁路、道路、水运、航空及管道五种运输方式组成。
2.我国将用30年时间，形成8.5万公里国家高速公路网。
高速公路网由7条首都放射线、9条南北纵向线和18条东西横向线组成，简称为“7918网”，将把我国人口超过20万的城市全部用高速公路连接起来，覆盖10亿人口。
3.公路按功能划分为：干线公路、集散公路、地方公路。
4.公路按行政管理属性划分为：国道、省道、县道和乡道。
5.公路分级（五个等级）：高速公路、一级公路、二级公路、三级公路和四级公路。
6.全部控制出入的高速公路应符合的条件：必须具有四条或四条以上的车道，必须设置中间带，必须设置禁入栅栏，必须设置立体交叉。
7.城市道路分类：快速路、主干路、次干路、支路。
8.除快速路外，各类道路划分为Ⅰ、Ⅱ、Ⅲ级。
大城市应采用各类道路中的Ⅰ级标准；中等城市应采用Ⅱ级标准；小城市应采用Ⅲ级标准。
9.城市道路设计交通量达到饱和状态时的设计年限，根据规定：快速路、主干路为20年：次干路为15年；支干路为10~15年。
9.影响道路的自然因素主要有地形、气候、水文、地质、土壤及植被等10.作为道路设计依据的车辆可分为四类：小客车、载重汽车、鞍式列车、铰接车。
11.设计速度（又指计算行车速度）：指当气候条件良好、交通密度小、汽车运行只受道路本身条件（几何要素、路面、附属设施等）的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
12.运行速度：是指中等技术水平的驾驶员在良好的气候条件、实际道路状况和交通条件下所能保持的安全速度。
13.设计交通量：指拟建道路到预测年限时所能达到的年平均日交通量。
14.设计小时交通量的合理取值范围应在第20~40位以内，宜采用第30位小时交通量作为设计的依据。
15.各级公路车辆折算系数：小客车 1.0 中型车 1.5 大型车2.0 拖挂车3.016.道路红线：指城市道路用地和城市建筑用地分界控制线。
17.道路建筑限界：又称净空，由净高和净宽两部分组成。
第六章 选线与定线
1.地形特点
①地面坡度平缓，相对 高差较小（地面横坡， 相对高差小于30m）。 路线纵坡不受限制。
②一般多为耕地，地ቤተ መጻሕፍቲ ባይዱ障碍多。
除泥沼、淤泥、河谷漫滩、草原、戈壁、沙漠等外多为耕 地，良田多，土地贵；居民点较密，各种建筑物分布广。
③沟渠密布，河 网池塘多
一、影响路线方案的因素 1.道路的功能（意义和作用）--主要因素 高速、一级公路除必须经过的控制点外，不宜过多靠近城镇， 路线宜顺直短捷，区域性公路尽量靠近或经过经济控制点。 2.政治经济控制点—重要因素 主要的政治经济控制点，必须考虑通过，困难时，与支线连 接方案比较。 3.沿线自然条件的影响—直接影响（但影响程度随等级变化） 4.主要技术标准和施工条件的影响—一定程度影响
设计标准或设计水平
5.其它 与景点、文物、名胜等的联系
二、预可行性研究阶段路线走向选择
路线方案：是根据指定的路线总方向和道路的功能，考虑社会、经济 因素和复杂的自然条件等拟定的路线走向。 目的是合理地解决设计道路的起迄点和走向。 据点：公路网规划所规定的或上级部门所指定的一条路线的起终点和 中间必经重要城镇或地点。 走向：一系列据点的连线。两个据点之间常有若干可供选择的不同走 向。 预可行性研究阶段主要解决拟建项目起、终点间路线的基本走向问题。
技术设计阶段应在初步设计收集资料的基础上补充收集技术设计所需 的基础资料，测量影响路线线位的控制点和控制断面，采用纸上定线并进 行现场核对。
施工图设计阶段应进一步补充收集基础资料，测量影响路线线位的控 制点和控制断面，根据控制要素进行纸上定线并现场核对，测量放线，并 根据需要进行动态调整。
二、平原区选线
（4）与地方政府部门和相关单位就路线走廊、重要桥梁、隧道方案及 互通式立交的设置等重大事项作进一步协调，基本确定路线走廊方案。 （5）重点考虑路网结构布局合理、路线顺直、带动地方经济发展、方 便区域交通出行、建设条件(地形条件、工程地质条件、建设环境及施 工难易程度等)、环境影响和占用农田、主要工程数量和投资规模、路 线平纵面设计总体技术指标、公路养护、综合管理及运营效益、地方 政府及民众意见，综合进行路线方案比选。 （6）根据不同的路线走廊方案ꎬ在 1：1万地形图(大型控制性工程可采 用 1：5000地形图)上进行概略总体设计。包括路线、路基路面、桥涵、 隧道、立交、交通工程及沿线设施等，估算工程数量，进行投资估算。 （7）推荐路线走廊方案及主要控制点，并推荐路线走廊方案主要技术 指标及工程规模。
公路勘测设计第六章道路定线
道路勘测设计
①经济性控制点
这类点，主要在路线穿过斜坡地带，考虑横向填挖 平衡或横向施工经济 ( 有挡土墙及其它加固边坡时 ) 因 素而确定的小控制点。如图中II---II中线位臵，使挖 方面积和填方面积大致相等，这时的线位即为经济控 制点。由于这类点仅从横向施工经济出发控制线位， 它只能作为穿线定点的参考位臵。
道路勘测设计
3．曲线定线
经过穿线交点确定了路线的交点位臵，在交点处还 需要根据标准结合地形、地物及其它因素选择适宜的平 曲线半径，控制曲线线位。
1)单交点法
单交点是实地定线最常采用的方法之一。它是用一 个交点来确定一段单圆曲线的插设曲线方法。方法简便， 适用于一般转角不大，实地能直接钉设交点时。
道路勘测设计
道路勘测设计
根据坡度线如图中的A0A1A2..线，结合地面横坡考 虑路基稳定和工程经济即可确定出合适的中线位臵，并 插上花杆(或标志)，如图中的B0B1B2..连线，叫修正的导 向线。根据经验，一般情况当地面横坡在1：5以下时， 中线在坡度点上下方对路基稳定和工程经济影响不大； 当为1：5～1：2时，中线与坡度点重合为宜；当横坡大 于1：2时，中线宜在坡度点上方，以形成全挖的台口式 断面为好 。
道路勘测设计
第二节
实地定线
实地定线又称直接定线或现场定线。 根据实地控制定线主导因素的不同，可采 用以点定线和放坡定线两种方法。
道路勘测设计
二、实地定线
1．一般情况下定线
当路线不受纵坡限制时，定线以平面和横断面为主 安排路线。其要点是：以点定线，以线交点。 以点定线，就是在全面布局和逐段安排确定的控制点 间，结合各方面因素进一步确定影响公路中线位臵的 小控制点，然后，按照这些小控制点，大致穿出道路 直线的方法。以线交点，就是在已定小控制点的基础 上结合路线标准和前后路线条件，穿出直线，并延长 交出交点。
道路勘测设计教学大纲(最新整理)
昆明学院《道路勘测设计》课程教学大纲（四年制土木工程专业）（共36学时）编制：李金伟昆明学院城乡建设与工程管理系2010年2月昆明学院《道路勘测设计》课程教学大纲（适用土木工程专业道路与桥梁方向）（共36学时）一、课程的性质、地位、任务和教学目标（一）课程的性质和地位本课程是土木工程（道路与桥梁方向）的一门学科限选课。
道路是一种带状的三维空间结构物，包括路面、路基、桥涵、隧道等工程实体。
本课程主要研究汽车行驶与道路各个几何元素的关系，以保证在设计车速、预计交通量以及地形和其他自然条件下，行驶安全、经济、旅客舒适以及道路美观，实现人、车、路、环境的相互协调。
（二）课程的主要任务本课程的主要任务是培养学生具有道路勘测设计方面的基本理论知识和技能。
使学生熟悉公路、城市道路路线设计规范，了解道路的分级与技术标准，理解道路勘测设计的阶段、任务和依据，掌握道路平面交叉设计，掌握城市道路网规划，熟练掌握道路平面、纵断面、横断面设计，为其他相关专业课的学习打下基础。
（三）课程的教学目标本课程建立在学生学完高等数学、三大力学、道路测量、道路建筑材料等相关基础课和专业基础课之后的基础上，是土木工程（道路与桥梁方向）的一门学科限选课。
道路设计可分为线形设计与结构设计两部分，本课程讲授线形设计部分，旨在培养学生掌握路线设计理论与方法，平、纵、横、平面交叉设计与计算能力，再通过课程设计、实验、实习、毕业设计，使学生能独立完成道路勘测设计工作，具备从事道路路线勘察设计的能力。
二、课程教学环节组成（由课堂讲授，师生讨论，习题课等组成）三、课程教学内容纲要（一）课堂讲授第一章绪论【目的和要求】（1）了解交通运输网络构成（2）了解我国道路现状与发展规划（3）理解道路的分类、分级与技术标准（4）理解道路勘测设计的控制要素（5）了解课程的研究的内容【重点和难点】道路的分类、分级与技术标准【教学内容】第一节交通运输网络构成一、国家的综合运输系统（网）的构成二、公路运输的特点及其在国民经济中的地位第二节我国道路现状与发展规划一、道路发展史二、道路现状评价三、发展规划第三节道路的分级与技术标准一、公路的分级与技术标准二、城市道路分类与技术标准第四节道路勘测设计的控制要素一、设计车辆二、设计速度三、交通量四、通行能力第五节本课程的研究的内容第二章汽车行驶理论【目的和要求】（1）了解汽车的动力、行驶阻力及汽车的行驶条件（2）了解汽车的动力特性（3）了解汽车的行驶稳定性（4）了解汽车的制动性能（5）了解汽车的燃油经济性【重点和难点】汽车的行驶稳定性【教学内容】第一节汽车的动力、行驶阻力及汽车的行驶条件一、汽车的牵引力二、汽车的行驶阻力三、汽车的行驶条件第二节汽车的动力特性一、动力因素和动力特性图二、车速特性三、汽车的爬坡性能第三节汽车的行驶稳定性一、汽车行驶的纵向稳定性二、汽车行驶的横向稳定性第四节汽车的制动性能一、汽车的制动过程与制动力二、汽车制动性的评价指标第五节汽车的燃油经济性一、汽车的燃油经济性评价指标二、影响汽车燃油经济性因素第三章道路平面设计【目的和要求】（1）了解道路平面设计概述（2）理解直线（3）理解圆曲线（4）理解缓和曲线（5）掌握道路平面线形设计（6）掌握行车视距（7）熟练掌握道路平面设计成果及平面图的绘制【重点和难点】直线、圆曲线、缓和曲线、平面线形设计、道路平面图的绘制【教学内容】第一节道路平面设计概述第二节直线一、直线的特点二、直线的运用第三节圆曲线一、圆曲线的几何要素二、圆曲线半径三、圆曲线半径的确定第四节缓和曲线一、缓和曲线的作用与线形二、缓和曲线的布设三、缓和曲线的最小长度第五节平面线形设计一、平面线形设计一般原则二、平面线形要素的组合与衔接三、平曲线的最小长度第六节行车视距一、行车视距的计算二、行车视距标准第七节道路平面设计成果一、直线、曲线及转角表二、路线平面设计图第四章纵断面设计【目的和要求】（1）了解概述（2）理解纵坡及坡长设计（3）理解竖曲线（4）理解爬坡车道（5）掌握道路平、纵线形组合设计（6）熟练掌握纵断面设计方法及纵断面图（7）城市道路纵断面设计要求【重点和难点】纵坡设计、竖曲线计算、平、纵线形组合设计、纵断面设计方法、纵断面图绘制【教学内容】第一节概述第二节纵坡及坡长设计一、纵坡设计的一般要求二、最大纵坡三、高原纵坡折减四、理想的最大纵坡和不限长度的最大纵坡五、最小纵坡六、坡长限制七、缓和坡段八、平均纵坡九、合成坡度第三节竖曲线一、竖曲线的作用及线形二、竖曲线要素的计算公式三、竖曲线的最小长度和最小半径第四节爬坡车道一、设置爬坡车道的条件二、爬坡车道的设计第五节道路平、纵线形组合设计一、平、纵组合的设计原则二、平、纵线形的组合三、平、纵线形组合与景观的协调配合第六节纵断面设计方法及纵断面图一、纵断面设计要点二、纵断面设计方法步骤及注意问题第七节城市道路纵断面设计要求第五章横断面设计【目的和要求】（1）理解道路横断面组成（2）理解车道宽度（3）了解路肩、中间带与人行道（4）理解路拱、边沟及边坡（5）了解道路用地范围与建筑界限（6）掌握路基横断面设计及成果（7）掌握路基土石方数量计算及调配【重点和难点】横断面设计、横断面绘制、路基土石方数量计算及调配【教学内容】第一节道路横断面组成一、公路横断面组成二、城市道路横断面组成第二节车道宽度一、车道宽度的确定二、平曲线加宽及其过渡第三节路肩、中间带与人行道一、路肩的作用及其宽度二、分隔带的作用及其宽度三、城市道路路侧带的组成及其宽度第四节道路路拱、边沟及边坡一、道路路拱二、曲线超高三、边沟四、边坡坡度第五节道路用地范围与建筑界限一、道路用地范围二、建筑界限第六节路基横断面设计及成果一、横断面设计步骤二、横断面设计成果三、城市道路横断面设计第七节路基土石方数量计算及调配一、横断面面积计算二、土石方数量计算三、路基土石方调配第六章选线【目的和要求】（1）了解选线的目的、任务、方法（2）了解路线方案比较（3）了解平原地区公路选线（4）了解山岭区公路选线（5）了解丘陵区公路选线（6）了解选线与环境协调【重点和难点】选线的目的、任务、方法、方案比较、环境协调【教学内容】第一节概述一、选线原则二、选线的步骤三、选线的一般方法第二节路线方案比较一、原则性的方案比较二、详细的方案比较三、路线方案选择的步骤和实例第三节平原地区公路选线一、自然特征二、路线特征三、布线要点第四节山岭区选线一、自然特征及路线特征二、沿溪（河）线三、越岭线四、山脊线第五节丘陵区选线一、丘陵区的自然特征二、路线特征第六节选线与环境协调一、道路与环境二、道路与景观协调的要点第七章定线【目的和要求】（1）了解纸上定线（2）了解实地放线（3）了解定线的解析计算方法（4）了解实地定线（5）了解航测定线（6）了解选线与环境协调【重点和难点】选线的目的、任务、方法、方案比较、环境协调【教学内容】第一节纸上定线第二节实地放线一、穿线交点法二、拨角法三、直接定交点法四、坐标法第三节定线的解析计算方法一、直线型定线计算方法二、直线型定线坐标计算三、曲线型定线法四、曲线型定线法坐标计算法第四节实地定线一、一般情况下（自由坡度地段）的定线二、地面坡度较陡的路段定线三、曲线插设方法四、纵断面设计第五节航测定线一、航测定线的发展与应用二、航测相片选线的程序三、多倍仪定线方法第八章道路平面交叉设计【目的和要求】（1）了解交叉口设计概述（2）了解交叉口的交通组织设计（3）了解交叉口的车道数及通行能力（4）了解交叉口的视距与圆曲线半径（5）了解交叉口的拓宽设计（6）了解环形交叉口设计（7）了解交叉口的立面设计【重点和难点】交叉口的交通组织、车道数及通行能力、视距与圆曲线半径、环形交叉口设计【教学内容】第一节交叉口设计概述一、交叉口组成要素二、交叉口设计的基本要求和内容三、交叉口的类型及其适用范围四、交叉口的交通分析五、交叉口的设计速度第二节交叉口的交通组织设计一、车辆交通组织方法二、行人及非机动车交通组织第三节交叉口的车道数及通行能力一、交叉口的车道数二、交叉口的通行能力第四节交叉口的视距与圆曲线半径一、交叉口的视距二、交叉口的圆曲线半径第五节交叉口的拓宽设计一、设置条件二、设置方法三、拓宽车道的长度第六节环形交叉口设计一、环形交叉口的平面形式与布置二、中心岛的形状和半径三、环道的宽度四、交织角第七节交叉口的立面设计一、交叉口立面设计的要求和原则二、交叉口立面设计的基本类型三、交叉口立面设计的方法与步骤第九章道路立体交叉设计【目的和要求】（1）了解立体交叉的概述（2）了解立体交叉的类型及适用特点（3）了解立体交叉的布置【重点和难点】立体交叉的组成、立体交叉的类型及适用特点【教学内容】第一节、立体交叉的概述一、立体交叉的组成二、立体交叉的设计资料与步骤三、设计成果第二节立体交叉的类型及适用特点一、分离式立体交叉二、互通式立体交叉第三节立体交叉的布置一、形式选择二、立体交叉的间距第十章城市道路排水设计【目的和要求】（1）了解城市道路排水设计概述（2）了解雨水管道及其构筑物沿道路的布置【重点和难点】城市排水系统制度、雨水管的布置、雨水口和检查井的布置【教学内容】第一节、城市道路排水设计概述一、城市排水系统的制度二、城市道路排水设计的一般要求三、城市道路雨水排除系统的类型第二节雨水管道及其构筑物沿道路的布置一、雨水管的布置二、雨水口和检查井的布置第三节立体交叉的布置一、形式选择二、立体交叉的间距（二）课内实验无四、课程教学内容和学时分配序号教学内容课堂讲授习题课合计备注1第一章绪论222第二章汽车行驶理论223第三章平面设计5164第四章纵断面设计5165第五章横断面设计5166第六章选线117第七章定线118第八章道路平面交叉设计229第九章道路立体交叉设计2210第十章城市道路排水设计2211机动复习66合计33336五、本课程教学方法建议及考核方式本课程以课堂讲授为主，辅以问题讨论、课堂设计等多种教学方式。

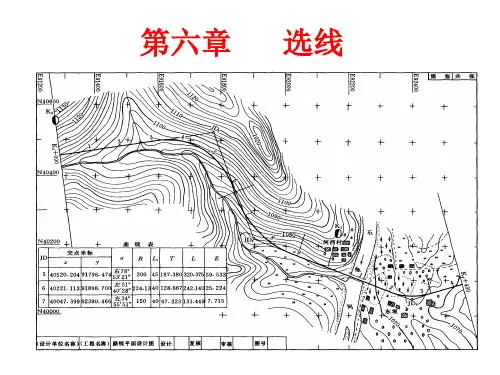

东南大学道路勘测设计完整PPT课件
14
P145
15
图6－2为某公路在作巴、安渡两点间有南、北线两个方 案。如路线仅系连接强寨、安渡两地，则南线要近23km， 显然直捷得多。但从公路网规划需要考虑从安渡通往某市， 则经南线通往某市反而绕远11km，远不如北线直捷。两方 案都有积雪问题。南线垭口海拔为3000m，北线垭口海拔为 3300m。南线积雪虽较北线薄，且距离短，但越岭地形较 陡，需要展线 6.5km，积雪难以处理。同时南线越岭段东侧 有一段线形指标低，工程集中，且有岩堆、崩塌、风积沙等 病害需要处理。而北线沿线地形平坦，越岭不需展线，线形 指标较高。北线另一有利因素，是全线均有旧路或便道可以 利用，其中作巴至江寨的旧路，略加改善即可达到新建标 准，比南线（几乎都是新建）工程要省些，施工也较方便。 综合上述分析，推荐北线方案。
13
指标
通过县（市）
路线长度
其中：新建
改建
地形：平原、微丘
山岭、重丘
用地
工
土方
程 数
石方
量
次高级路面
大、中桥
小桥
涵洞
挡墙
隧道
材
钢材
料
木材
水泥
劳动力
总造价
比选结果
表6－1 各方案主要指标比较
单位
第一方案
第二方案
个 km km km km km km2 104m3 104m3 km2 m/座 m/座 道 m/处 m/处 t m3 t 万工日 万元
22
23
就桥梁而言，乙线较好，但路线较长；就 路线而言，甲线里程最短，但桥梁多，且都 为斜交；丙线则各桥都近于正交，线形也较 舒顺美观。三个方案都有可取之处，因这条 路交通量甚大，且有超车需要，故采用甲线。

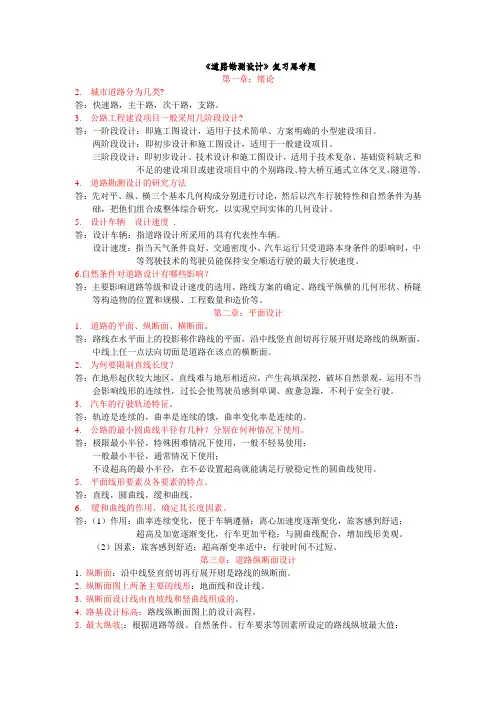

道路勘测设计课后习题复习题参考答案
《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。
3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计：即初步设计和施工图设计，适用于一般建设项目。
三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。
4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。
5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。
设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。
6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。
第二章：平面设计1. 道路的平面、纵断面、横断面。
答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。
2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。
3. 汽车的行驶轨迹特征。
答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。
4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。
答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。
5. 平面线形要素及各要素的特点。
答：直线，圆曲线，缓和曲线。
道路勘测设计复习思考题
《道路勘测设计》复习思考题第一章绪论1、交通运输的方式及公路运输的特点？铁路、道路、水路、航空、管道。
特点：公路运输机动灵活、批量不限、货物达达速度快、覆盖面广，但养护、运营费用较高。
2、公路分级的依据、公路分级、公路的技术指标？将公路根据功能和适应的交通量分为五个等级：高速公路、一级公路、二级公路、三级公路、四级公路。
公路的技术指标是指在一定自环境条件下能保持车辆正常行驶性能所采用的技术指标体系。
3、各种地形的特点4、各级公路的设计年限5、城市道路的分类依据和分类？按照道路在城市道路网中的地位、交通功能以及对沿线建筑物的服务功能，将城市道路分为四类：快速路、主干路、次干路、支路。
6、公路工程可行性研究？工程可行性研究是基本建设前期工作的一项重要内容，是项目基本建设程序的组成部分，是工程决条策民主化、科学化的可靠基础。
目的：是对工程项目建设必要性、技术可行性、经济合理性、实施可能生等进行综合研究，推荐最佳方案，进行投资估算和经济评价，为建设项目的决策审批和编制设计任务书提供科依据。
任务：是复查、落实项目建议书中提供的投资机会，对不同建设方案作出粗略分析、比选，明确项目中哪些问题是关键，是否有必要列专题研究。
公路工程可行性研究一般包括下列内容：①总论（或概述）。
②现有公路技术状况评价。
③经济与交通量发展预测。
④建设规模与标准。
⑤建设条件和方案比选。
⑥投资估算与资金筹措。
⑦工程建设项目实施计划。
⑧经济评价。
7、公路工程基本项目的设计阶段？公路工程基本建设项目可以采用一阶段设计、两阶段设计或三阶段设计。
一阶段设计即初步施工图设计，适用于技术简单、方案明确的小型建设项目。
两阶段设计即初步设计院和施工图设计，适用于一般建设项目。
三阶段设计院即初步设计、技术设计和施工图设计院，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥、互通式立体交叉、隧道等。
8、城市道路网的结构形式和特点？①方格网式：街坊整齐，有利于建筑布置和方向识别；交叉简单，多为十字形，个别为T 形，交通组织简单使便利；交通分散，不会造成市中心的交通压力过重；车流重新分配灵活性大，车辆绕行方便；但对角线方向交通不便，非直线系数高达到1.2~1.41。
道路勘测设计复习思考题
《道路勘测设计》复习大纲第一章绪论1、交通运输的方式。
道路运输的地位和作用。
2、当前，我国公路建设和城市道路建设中存在的主要问题。
3、道路的种类。
4、我国公路发展目标及国家高速公路网规划内容。
5、公路按功能和行政管理属性的分类6、公路和城市道路等级划分的依据，分级情况。
各级公路与城市道路的主要技术指标。
公路等级选用时应考虑的主要因素。
7、道路勘测设计的依据。
自然条件对道路设计有何影响。
8、设计速度与运行速度的作用及区别。
9、交通量、通行能力及服务水平的关系。
10、公路网系统的特性。
11、城市道路路网结构的基本类型。
各类型的特点及适用条件。
城市道路网的主要技术指标。
最能综合反映城市交通拥挤的技术指标。
12、城市道路红线规划的内容。
13、划分公路用地和城市道路红线的意义。
怎样划定公路的用地范围。
14、工程可行性研究的目的。
15、公路勘测设计阶段的划分及各设计阶段的主要内容。
16、本章主要名词术语：道路、道路功能、公路技术标准、设计车辆、设计速度、运行速度、设计交通量、设计小时交通量、基本通行能力、设计通行能力、服务水平、公路网、城市道路网的结构形式、道路红线、道路建筑限界、道路用地、工程可行性研究、设计阶段、公路安全性评价第二章平面设计1、汽车行驶轨迹的几何特征。
道路平面线形组成要素2、平面的直线、圆曲线、缓和曲线的线性特征。
3、平面直线的技术标准及直线的适用情况。
为什么过长的直线不是好的线形？为何要限制直线长度？4、影响平面圆曲线半径取值的因素。
圆曲线最小半径的计算原理、种类。
圆曲线半径值的选取。
5、汽车在弯道上行驶的稳定性及横向稳定性的保证。
横向力对汽车行驶的影响。
横向力系数µ取值的影响因素。
6、缓和曲线的作用。
汽车由直线驶入圆曲线的轨迹方程。
采用回旋线作为缓和曲线线形的理论依据。
7、省略缓和曲线的条件。
确定缓和曲线最小长度应考虑的因素。
设计缓和曲线长度值时应考虑的因素。
8、本章注要名词术语：路线、路线的平面、同向曲线、反向曲线、汽车行驶稳定性、横向力系数、横向超高、横向滑移、横向倾覆、极限最小半径、一般最小半径、不设超高的最小半径、缓和曲线、回旋线、回旋线参数A、桩号（里程）、交点、交点里程（桩号）、曲线主点、曲线主点桩号。
道路勘测设计第六章 道路定线
第二节 实地放线
n 一、穿线交点法
n 穿线交点法是根据平面图上路线与施测地形时
பைடு நூலகம்
敷设的控制导线（以下简称导线）的关系，把纸上路
线的每条边逐一而独立地放到实地上去，延伸这些直
线支出交点，构成路线导线。
n 1．支距法
2．解析法
第二节 实地放线
n 一、穿线交点法 n 穿线交点法是根据平面图上路线与施测地形时 敷设的控制导线（以下简称导线）的关系，把纸上路 线的每条边逐一而独立地放到实地上去，延伸这些直 线支出交点，构成路线导线。 n 1．支距法 n 2．解析法
▪
1．直线型法（传统法）；
▪
2．曲线型法。
纸上定线是在已定修正导向线的基础上，按
规定的技术标准进行最后定线，具体操作有 两种做法：
• 1）直线型法：在修正导向线上，按照弃少就多，保证 重点的原则，先用直线尺绘出与较多地形相适应的各个 直线段，然后用半径适当的圆曲线把相邻直线连接起来。 当地形复杂、转折较多或弯道处控制较严时，也可先确 定圆曲线，然后用直线把圆曲线连接起来。
第一节 纸上定线 ▪ 纸上定线：在大比例尺（一般以1：1000
为宜）地形图上确定道路中线的位置的 过程。
▪ 越岭线纸上定线的方法： ▪ （一）定导向线 ▪ 1．确定路线方案。
B
第一节 纸上定线 ▪ 纸上定线：在大比例尺（一般以1：1000
为宜）地形图上确定道路中线的位置的 过程。
▪ 越岭线纸上定线 的方法： ▪ （一）定导向线 ▪ 1．确定路线方案。 ▪ 2．绘均坡线。
P d θ
DDi
第三节 实 地 定 线
道路实地定线
• 一、概述 1、任务： 在路线总体布局和逐段安排的基础上， 按照已定的技术标准，结合地形、地质及 其他沿线条件，综合考虑平、纵、横三方 面因素，合理安排、定出路线中线位置。 内容： 确定交点、曲线定线
道路勘测设计第六章 道路选线方法
四、路线方案比选的方法与步骤 The method and step of route project selection
1、搜集与路线方案有关的规划、计划、统计资料及 各种比例尺的地形图、航测图、水文、地质、气象等资 料。
2、根据确定了的路线总方向和公路等级，先在小比 例尺（1：50000或1：100000）的地形图上，结合搜集的 资料，初步研究各种可能的路线走向。研究重点应放在 地形、地质、地物复杂、外界干扰多、牵涉面大的段落。 比如可能沿哪些溪沟，越哪些垭口，路线经城镇或工矿 区时，是穿过、靠近、还是避开而以支线连接等，要进 行多种方案的比选，提出哪些区段应进行实地踏勘。
3、按室内初步研究提出的方案进行实地调查，连 同野外调查中发现的新方案，对进行实地调查的各比 选方案，必须坚持跑到、看到、调查到，不遗漏一个 可能的方案。
4、分项整理汇总调查成果，编写工程可行性研究报 告，为上级编制或补充修改设计任务书提供依据。
五、路线方案比选示例 The case of route project selection
4、第二方案路线虽然最短，但与第一方案比较，用 地较多，造价高于第一方案273万元，实地调查发现 与铁路严重干扰，施工运营均有影响；
路线方案比选示意图
比较内容
通过县(市) 路线长度
其中：新建
改建
地形：平原、微丘
山岭、重丘
用地
工
上方
程 数
石方
量 次高级路面
大、中桥
小桥涵洞挡墙源自隧道钢材材
木材
料
水泥
劳动力
总造价
比较结果
各方案的主要技术经济指标汇总
单位 个 km km km km km km2 ×104m3 ×104m3 km2 m/座 m/座 道 m3 m/处 t m3 t 万工日 万元
