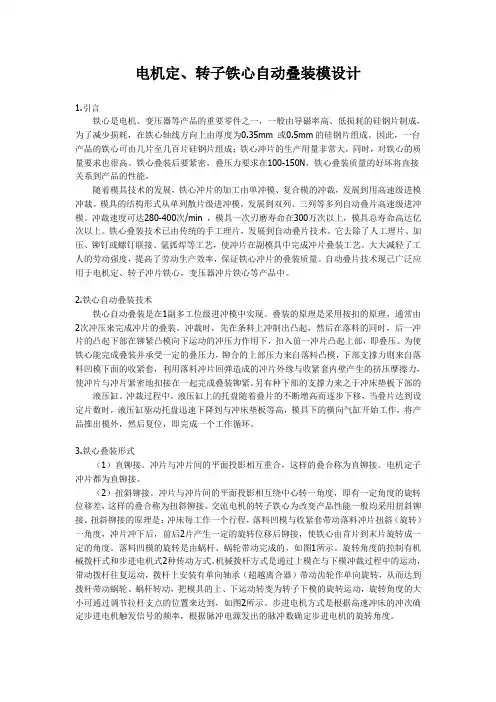

电机定、转子铁心自动叠装模设计

电机定、转子铁心自动叠装模设计1.引言铁心是电机、变压器等产品的重要零件之一，一般由导磁率高、低损耗的硅钢片制成，为了减少损耗，在铁心轴线方向上由厚度为0.35mm 或0.5mm的硅钢片组成。

因此，一台产品的铁心可由几片至几百片硅钢片组成；铁心冲片的生产用量非常大，同时，对铁心的质量要求也很高。

铁心叠装后要紧密，叠压力要求在100-150N，铁心叠装质量的好坏将直接关系到产品的性能。

随着模具技术的发展，铁心冲片的加工由单冲模、复合模的冲裁，发展到用高速级进模冲裁。

模具的结构形式从单列散片级进冲模，发展到双列、三列等多列自动叠片高速级进冲模。

冲裁速度可达280-400次/min ，模具一次刃磨寿命在300万次以上，模具总寿命高达亿次以上。

铁心叠装技术已由传统的手工理片，发展到自动叠片技术。

它去除了人工理片、加压、铆钉或螺钉联接、氩弧焊等工艺，使冲片在副模具中完成冲片叠装工艺。

大大减轻了工人的劳动强度，提高了劳动生产效率，保证铁心冲片的叠装质量。

自动叠片技术现已广泛应用于电机定、转子冲片铁心，变压器冲片铁心等产品中。

2.铁心自动叠装技术铁心自动叠装是在1副多工位级进冲模中实现。

叠装的原理是采用按扣的原理，通常由2次冲压来完成冲片的叠装。

冲裁时，先在条料上冲制出凸起，然后在落料的同时，后一冲片的凸起下部在铆紧凸模向下运动的冲压力作用下，扣入前一冲片凸起上部，即叠压。

为使铁心能完成叠装并承受一定的叠压力，铆合的上部压力来自落料凸模，下部支撑力则来自落料凹模下面的收紧套，利用落料冲片回弹造成的冲片外缘与收紧套内壁产生的挤压摩擦力，使冲片与冲片紧密地扣接在一起完成叠装铆紧。

另有种下部的支撑力来之于冲床垫板下部的液压缸。

冲裁过程中，液压缸上的托盘随着叠片的不断增高而逐步下移，当叠片达到设定片数时，液压缸驱动托盘迅速下降到与冲床垫板等高，模具下的横向气缸开始工作，将产品推出模外，然后复位，即完成一个工作循环。

3.铁心叠装形式（1）直铆接。

转子磁轭叠装问题的

第6期
机电技术
85

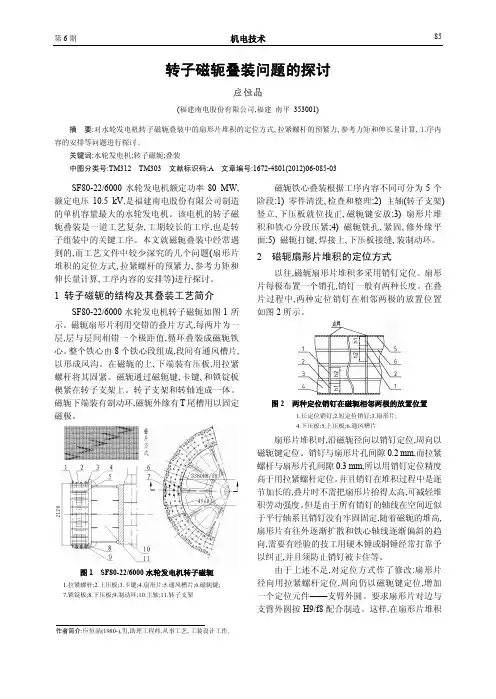

转子磁轭叠装问题的探讨
应恒晶
(福建南电股份有限公司,福建南平 353001) 摘要:对水轮发电机转子磁轭叠装中的扇形片堆积的定位方式､拉紧螺杆的预紧力､参考力矩和伸长量计算､工序内
容的安排等问题进行探讨。关键词:水轮发电机;转子磁轭;叠装中图分类号:TM312 TM303 文献标识码:A 文章编号:1672-4801(2012)06-085-03
3 拉紧螺杆的预紧力､叠装中至关重要的工艺参数。正确选择和计算预紧力是关系到叠装后的磁轭能否达到有足够的整体性和密实性要求的关键。本文提出计算预紧力的方法:在磁轭压紧的情况下,扇形片承受的单位压力 F0 在 3~6 MPa 之间,并且拉紧螺杆的拉应力不超过许用应力。扇形片片间单位压力: K (1) F0 b l
以往,磁轭扇形片堆积多采用销钉定位。扇形片每极布置一个销孔,销钉一般有两种长度。在叠片过程中 , 两种定位销钉在相邻两极的放置位置如图 2 所示。
图2
两种定位销钉在磁轭相邻两极的放置位置
1.长定位销钉;2.短定位销钉;3.扇形片; 4.下压板;5.上压板;6.通风槽片
图1
SF80-22/6000 水轮发电机转子磁轭
磁轭铁心叠装根据工序内容不同可分为 5 个阶段:1) 零件清洗､检查和整理;2) 主轴(转子支架) 竖立､下压板就位找正､磁轭键安放 ;3) 扇形片堆积和铁心分段压紧;4) 磁轭铣孔､紧固､修外缘平面;5) 磁轭打键､焊接上､下压板接缝､装制动环。
2
磁轭扇形片堆积的定位方式
1 转子磁轭的结构及其叠装工艺简介
SF80-22/6000 水轮发电机转子磁轭如图 1 所示。磁轭扇形片利用交错的叠片方式,每两片为一层,层与层间相错一个极距值,循环叠装成磁轭铁心。整个铁心由 8 个铁心段组成,段间有通风槽片, 以形成风沟。在磁轭的上､下端装有压板,用拉紧螺杆将其固紧。磁轭通过磁轭键､卡键､和锁锭板楔紧在转子支架上。转子支架和转轴连成一体。磁轭下端装有制动环,磁轭外缘有 T 尾槽用以固定磁极。

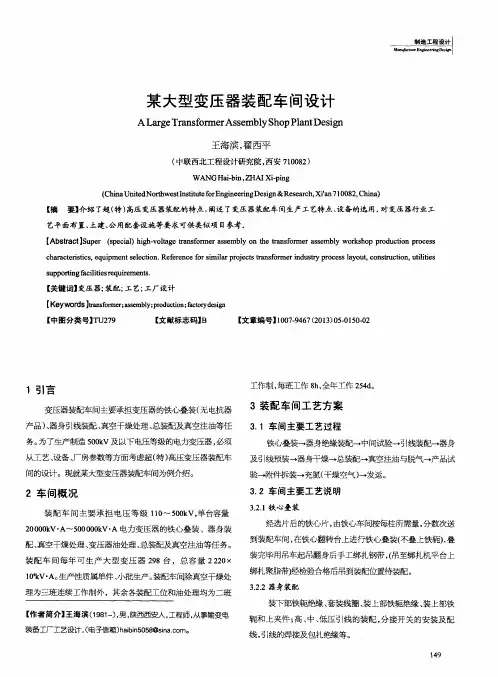

某大型变压器装配车间设计
