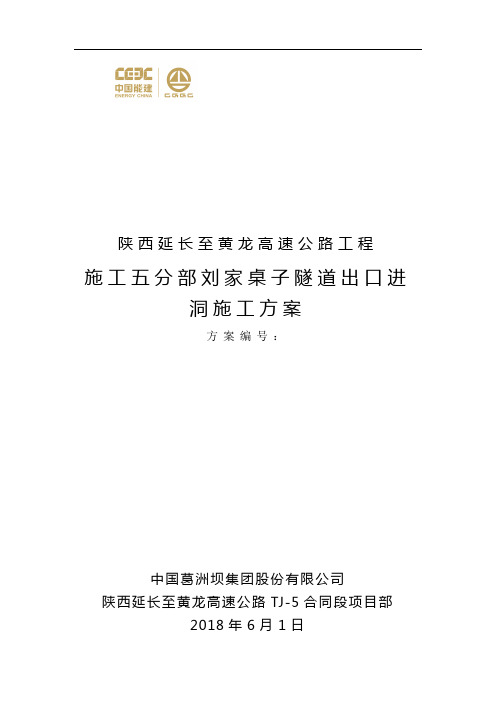

陕西延长至黄龙高速公路工程施工五分部刘家桌子隧道出口进洞施工方案方案编号：中国葛洲坝集团股份有限公司陕西延长至黄龙高速公路TJ-5合同段项目部2018年6月1日编制人：审核人：审批人：目录第一章编制说明 (1)1.1编制目的 (1)1.2制依据编 (1)1.3编制原则 (1)第二章工程概况 (1)2.1工程位置 (1)2.2设计概况 (1)2.3工程地质及水文地质情况 (2)2.4施工平面布置 (3)第三章施工原则 (4)第四章施工方案 (5)第五章施工准备 (6)5.1现场核查 (6)5.2施工进度计划 (6)5.3主要材料计划 (6)5.4主要设备计划 (7)第六章施工方法 (8)6.1施工工序 (8)6.2洞顶截水沟、洞口边仰坡施工 (8)6.3边仰坡开挖 (8)6.4防护施工 (9)6.5套拱、管棚施工 (12)第七章事故应急预案 (19)7.1应急处理机构 (19)7.2应急预案措施 (19)7.3重大安全风险应急救援措施 (20)7.4应急救援物资清单 (22)第八章监控量测 (24)8.1施工监测目的 (24)8.2隧道监控量测 (24)8.2.1量测项目 (24)8.2.2量测断面间距 (27)8.2.3量测断面布置 (27)8.2.4量测频率 (27)8.2.5监测方法 (28)8.3监控量测信息化施工 (28)第九章保证措施 (30)9.1洞口工程安全保证措施 (30)9.2洞口工程质量保证措施 (30)9.3文明施工及环境保护保证措施 (31)9.4冬季施工保证措施 (32)第十章劳动力计划 (34)第一章编制说明1.1 编制目的根据工期要求，制定合理的分部工程施工进度计划；针对洞口制定先进的施工方法和工程质量目标、安全目标、环境保护目标，并保证质量管理体系的有效运行，以求实现优质、安全、环保、高效、低耗，取得最大的经营效果，全面地完成洞门施工任务，为及早进洞后有序开展后续施工任务打好坚实基础。
隧道进洞专项施工方案
隧道进洞专项施工方案一、工程概况与特点本隧道工程项目位于某地区，全长XX公里，地质条件复杂，包括多种岩层和断裂带。
工程特点为技术难度大、施工环境恶劣、安全要求高等。
二、施工方法与流程1. 施工方法采用新奥法施工，以钻爆法为主，结合机械化掘进，确保施工进度与质量。
2. 施工流程（1）洞口准备工作（2）进洞前的超前支护（3）钻爆掘进（4）初期支护（5）防水与排水处理（6）二次衬砌（7）洞口收尾工作三、洞口稳定性分析通过地质勘察和数值模拟，对洞口稳定性进行详细分析。
根据分析结果，制定相应的支护与加固措施。
四、支护与加固措施（1）超前支护：采用钢管桩、注浆锚杆等方式进行超前支护，确保洞口稳定。
（2）初期支护：采用喷射混凝土、钢筋网等措施进行初期支护，防止围岩松动。
（3）二次衬砌：采用钢筋混凝土衬砌，提高隧道整体稳定性。
五、防水与排水处理（1）在洞口设置截水沟，拦截地表水。
（2）洞内设置排水管道，确保洞内水流畅通。
（3）对围岩进行注浆处理，提高防水效果。
六、安全监控与预警（1）设置安全监控系统，实时监测洞内围岩变形、支护结构受力等情况。
（2）建立预警机制，根据监测数据进行预警分析，及时采取应对措施。
七、施工组织与管理（1）成立专项施工小组，明确各岗位职责。
（2）制定详细的施工计划，确保施工进度。
（3）加强施工现场管理，确保施工质量与安全。
八、应急预案与措施（1）制定隧道坍塌、突水等应急预案。
（2）配备必要的应急救援设备和人员。
（3）定期进行应急演练，提高应急处置能力。
总结本隧道进洞专项施工方案针对工程特点，详细规划了施工方法与流程、洞口稳定性分析、支护与加固措施、防水与排水处理、安全监控与预警、施工组织与管理以及应急预案与措施等方面。
通过实施本方案，能够确保隧道进洞施工的安全、质量与进度，为整个隧道工程的顺利推进奠定基础。
【隧道方案】分离式长隧道进洞辅助施工-管棚施工方案
XX隧道进洞辅助施工-管棚施工方案XX工程有限公司XX高速公路第XX合同项目经理部20XX年XX月XX日艾坝隧道进洞辅助施工-套拱施工方案一、工程概况及施工准备情况艾坝隧道设计为分离式长隧道，左幅隧道起讫桩号为ZK22+280～ZK23+480,长1200m，最大埋深约142m。
右幅隧道起讫桩号为YK22+280～YK23+482,长1202m，最大埋深约139m。
本隧道位于沿河县和平镇境内，地貌类型属侵蚀--剥粉砂质泥岩，设计围岩级别为IV级，进出口洞门采用端墙式洞门。
其中进出口段V级围岩左幅290m,右幅262m;洞身段IV级围岩左幅900m, 右幅930m。
明洞采用明挖法施工，暗洞采用新奥法施工，主要以环形开挖预留核心土法、台阶法开挖施工。
衬砌设计采用复合式衬砌结构。
本隧道进口段位于曲线上，出口段位于直线段上；左幅隧道为上坡，右幅隧道进口及洞身段为上坡，出口段为下坡。
本隧道设置紧急停车带1处，车行横通道1个，人行横通道2个。
（一）概况如下：管棚施工段桩号为：左幅沿河端ZK22+280—ZK22+310长度为30米；右幅德江端YK22+280—YK22+310长度为30米；左幅沿河端ZK23+480—ZK23+438长度为42米；右幅德江端YK23+482—YK23+452长度为30米。
（二）施工进度横道图2013年02月01日～2013年02月02日准备阶段2013年02月02日～2013年02月20日长管棚施工2013年02月20日～2013年02月21日修整阶段（三）施工组织计划根据长管棚施工工程量和工期安排,拟隧道队施工，计划工期20天，人员，设备安排如下：1、人员配置表：2、机械设备配置表：二、长管棚施工方法和工艺说明（一）施工前的准备1、“四通一平”施工现场做到水通、电通、路通、通讯及场地平整。
施工用水、生活用水采用水车运输；施工和生活用电架设专线供电；便道接通既有公路，能保证各种车辆及人员的正常通行，施工过程中，经常对其进行维护；在隧道前山头树立信号塔，保障通讯畅通；施工场地应清理干净及整平。
隧道进洞施工方案
隧道进洞施工方案一、工程概况（1）老虎岭隧道左幅进口围岩为薄层残坡积物和全风化花岗闪长岩，结构松散，岩体破碎；出口围岩为薄层残坡积物和晋宁期全～强风化花岗闪长岩，岩石风化强烈，结构松散，岩体破碎。
右幅进、出口围岩为薄层残坡积物和全风化花岗闪长岩，结构松散，岩体破碎，出口岩石风化强烈。
（2）秋千坪隧道左幅进口围岩为薄层残坡积物和全～强风化花岗闪长岩，结构松散，岩体破碎；出口围岩为晋宁期弱风化花岗闪长岩，块状构造，裂隙发育，与震旦系莲沱组砂岩角度不整合接触，岩体破碎，易失稳、坍塌。
右幅进、出口围岩为薄层残坡积物和全～强风化花岗闪长岩，结构松散，岩体破碎，出口表层覆盖层为亚粘土。
二、进洞方式分别从老虎岭隧道出口和秋千坪隧道进口作为进洞端，两隧道进洞端围岩均为Ⅴ级。
进洞前需进行超前长管棚辅助施工（施工工艺见：隧道辅助施工），开挖方式为短台阶马口跳槽法施工，开挖后辅助以I18工字钢支护和部分地段的超前小导管注浆（施工工艺见：隧道辅助施工），台阶长度为2～10m。
三、边、仰坡防护（1）施工工艺1、洞顶边、仰坡施工顺序为：测量放线→截水沟施工→测量放线→土石方开挖、边仰坡修整→临时排水→边仰坡锚、网、喷防护；2、洞口段边仰坡开挖严格按设计控制坡度，松软地层开挖时从上至下，随挖随支护，加强防护，随时监测、检查山坡稳定情况。
边坡、仰坡上浮石、危石要清除，坡面凹凸不平处予以修整平顺。
开挖弃方堆放在指定地点，边坡仰坡上不得堆积弃土、石方；3、边仰坡开挖后及时施作护坡，护坡采用网、锚、喷防护；4、洞口段土石方采用明挖法施工，采用机械或人工开挖，必须采用爆破的应采用小型控制爆破；5、洞顶截水沟和洞口排水沟应在雨季前及早施作保证排水畅通。
（2）喷射C20砼1、边、仰坡防护：防护范围：开口线至仰坡沟边喷锚防护防护形式：采用锚喷支护与Ф42注浆小导管混凝土等级：普通C20砼混凝土厚度：10cm2、排水沟、截水沟支护：防护范围：沟体全长范围内沟底、沟帮M7.5浆砌片石防护混凝土厚度：30cm浆砌片石等级：采用M7.5(3) 施工要求及注意事项：1、喷射前坡面清除地表松散土体，掌子面喷水湿润；2、喷射前埋设钢筋头若干，做好外露长度记录，以便检查喷射厚度；3、喷射时自下而上，分片、分层喷射，把握续喷连接时间；4、混凝土配制，配比按施工配比单执行，准确计量；5、喷射时喷嘴与受喷面距离1.5~2.0m；6、采用湿喷工艺；7、喷射完毕后注意养生；三、超前长管棚支护1．管棚施工在明洞边仰坡开挖及防护后进行。
福仁山隧道出口横洞进洞方案样本
目录1. 工程概况 (2)2. 编制根据及目 (2)2.1编制根据........................................................................... 错误!未定义书签。
2.2编制目............................................................................... 错误!未定义书签。
3. 施工布置 (3)3.1施工道路........................................................................... 错误!未定义书签。
3.2风水电布置....................................................................... 错误!未定义书签。
3.3施工通讯........................................................................... 错误!未定义书签。
4. 施工方案 (3)4.1施工工艺流程................................................................... 错误!未定义书签。
4.2施工技术办法................................................................... 错误!未定义书签。
4.2.1洞口工程................................................................. 错误!未定义书签。
4.2.2施工进洞................................................................. 错误!未定义书签。
隧道进洞方案
目录一、编制依据...................................... - 1 -二、编制范围...................................... - 1 -三、工程地质及水文特征............................ - 1 -（一）工程地质 ................................. - 1 -1.地形地貌................................... - 1 -2.地层岩性................................... - 2 -（二）水文地质 ................................. - 2 -四、工程概况...................................... - 3 -五、隧道进洞总体方案.............................. - 3 -（一）施工顺序 ................................. - 3 - （二）洞口段（明洞）边仰坡开挖防护 ............. - 4 - （三）套拱施工 ................................. - 4 - （四）大管棚施工方案 ........................... - 6 -1.设计参数................................... - 6 -2.大管棚施工................................. - 7 -（五）超前小导管施工 ........................... - 9 -1.设计参数................................... - 9 -2.小导管施工................................. - 9 -六、进洞施工..................................... - 11 -上下台阶与预留核心土法 ........................ - 11 -1.工艺选择....................... 错误!未定义书签。
隧道进洞施工技术方案(非常全面)
第四章 施工方案.....................................................................................................................................10 4.1 总体施工工艺.............................................................................................................................10 4.2 边仰坡施工................................................................................................................................. 11 4.2.1 边仰坡施工工艺流程...................................................................................................... 11 4.2.2 边仰坡测量放样及测量复测 ......................................................................................... 11 4.2.3 洞外截水沟施工.............................................................................................................12 4.2.4 开挖及边仰坡防护..........................................................................................................12 4.3 进洞管棚施工............................................................................................................................17 4.3.1 钻机工作平台开挖..........................................................................................................17 4.3.2 测量放线..........................................................................................................................17 4.3.3 施作混凝土套拱、安设孔口管 ......................................................................................17 4.3.4 封闭开挖面......................................................................................................................20 4.3.5 钻孔..................................................................................................................................20 4.3.6 管棚的加工......................................................................................................................21 4.3.7 注浆..................................................................................................................................21 4.4 开挖进洞....................................................................................................................................22 4.4.1 超前地质预报..................................................................................................................22 4.4.2 双侧壁导坑法施工工艺..................................................................................................24 4.4.3 监控量测..........................................................................................................................25 4.5 钻眼爆破施工.............................................................................................................................27 4.5.1 爆破技术参数..................................................................................................................27 4.5.2 单位炸药消耗量..............................................................................................................27 4.5.3 炮眼直径..........................................................................................................................28 4.5.4 炮眼深度..........................................................................................................................28 4.5.5 炮眼数目..........................................................................................................................28 4.5.6 炮眼利用率......................................................................................................................28 4.5.7 炮眼布置..........................................................................................................................29 4.5.8 施工方法..........................................................................................................................32
新红岩隧道出口进洞方案
新红岩隧道DK301+390～DK301+563段施工方案一、编制依据（1）国家发展和改革委员会《关于新建成渝客专项目建议书的批复》（发改基础[2009]268号）。
（2）国家发展和改革委员会《国家发展改革委关于新建成渝客（发改基础[2010]482号）。
专可行性研究评审报告及审查意见的批复》（3）铁道部工程设计鉴定中心《关于新建铁路成都至重庆客运专线初步设计的批复》（铁道函[2010]652号）。
（4）铁道部与四川省（铁计函[2009]294号）、重庆市（办函[2007]85号）会商纪要。
（5）铁道部《关于发布<铁路建设项目管理程序指导意见>的通知》（建建[2008]50号）。
（6）铁道部《关于发布<铁路工程施工组织设计指南>的通知》（铁建设[2009]226号）。
（7）铁道部《关于加强铁路大型临时工程设计和审查工作的通知》（铁建设[2009]89号）。
（8）《国务院关于进一步加强企业安全生产工作的通知》（国发［2010］23号）。
（9）《关于贯彻国务院进一步加强企业安全生产工作通知的实施意见》（铁安监［2010］168号）。
（10）《关于进一步明确软弱围岩及不良地质铁路隧道设计施工有关技术规定的通知》（铁建设［2010］120号）。
（11）《关于进一步加强铁路建设安全生产工作的通知》（铁建设［2010］171号）。
（12）适用的国家、铁道部颁布的规范和规定。
（13）当前在建铁路客运专线技术水平、管理水平和施工装备水平。
(14)成渝公司《标准化管理》文件。
(15)成渝和成贵铁路客运专线公司筹备组2010年8月下发的《新建铁路成都至重庆客运专线指导性施工组织设计》。
(16)关于印发《铁路建设工程安全风险管理暂行办法》的通知（铁建设〔2010〕162号）。
(17)关于进一步加强铁路隧道设计施工安全管理工作的通知（建技(2010)352）。
(18)铁路隧道工程施工安全技术规程（TB10304-2009）。
XX隧道出口进洞方案
岩山隧道出口进洞方案一、工程概况岩山隧道（DK218+680～DK233+190）全长14510m，共分进口、横洞、组合导坑、二号斜井和三号斜井五个工区。
出口端位于陡崖上，为开辟出口施工场地，于隧道DK233+100处线路左侧设一横洞，横洞与隧道大里程方向平面夹角60°43'，横洞平距257m，洞身坡度0.4%，采用单车道无轨运输。
岩山隧道出口位于增冲河"U"型河谷左岸，坡面纵坡45°，局部直立；斜坡上覆盖碎石土，褐黄色、灰黄色，潮湿、稍密，石质主要为强风化的砂质板岩，下伏基岩以变余砂岩为主，砂质板岩次之，地表沟溪纵横发育，沟内常年流水，沟床坡降大，地表水与地下水互为补给，水质对混凝土具侵蚀性，侵蚀等级为H1。
二、进洞总体方案检查边仰坡稳定情况，清除悬石，处理危石。
做好洞口地段截排水设施。
边仰坡开挖后及时锚喷封闭。
暗洞严格遵守“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。
采用超前小导管注浆预支护，后采用台阶法开挖，开挖后及时安装钢拱架、锚杆、喷射混凝土，及时喷射临时仰拱混凝土，使初期支护封闭成环，达到快速、安全进洞的目的。
三、人员、机械配置情况管理人员：施工员3名，技术员2名，试验员1名，安质员1名。
作业人员：开挖班20名、喷锚班10名、出渣班10名、综合班8四个班组共48人。
机械：挖掘机1台、装载机1台、自卸车4台、湿喷机1台、YT28风钻15台、压浆机2台，空压机4台。
四、主要临时工程部署1、施工便道施工便道及碴场便道均与洞口拉通，洞口段便道宽6m，采用泥结碎石路面，设一个会车道，长20m，宽7m。
2、生产生活房屋在洞口左右侧修建空压机房、修理房、配电房、料库等生产用房400m2，满足生产需求。
新修活动板房作为生活用房。
3、生产用水、电、风生产水池修建于洞口左侧山顶，水池容量120m3，水压不小于0.5mpa。
在洞口左侧设630KV A变压器一台，提供生产用电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
日光山隧道进口进洞方案
一、工程概况
日光山隧道位于图们市月晴镇,起讫里程为GDK297+075～GDK299+263，
全长2188m。隧道进口位于月晴镇岭南村,有混凝土村公路到达隧道进口附
近，交通相对便利。我工区计划承担进口约900m施工任务，其中洞口洞门
及明洞段共计55m，采用明挖法开挖；Ⅴ级围岩70m，属洞口浅埋段，拟采
用三台阶临时仰拱法或CRD法施工；Ⅳ级围岩40m，采用三台阶七步开挖法
施工；Ⅲ级围岩495m，采用台阶法施工；Ⅱ级围岩240m，采用全断面法施
工。
二、地质情况
日光山隧道进口为全～强风化花岗闪长岩，已风化成砂土状、粘土夹砂
状及碎块状，遇水易坍塌，且边坡陡倾，坡度约30º，边坡稳定性差。隧道
明暗交界里程GDK297+130处，洞顶覆盖层左厚右薄,实测洞顶覆盖层厚2.8m,
该地层2.5m左右已有一定的自稳能力。
三、进洞方案
1、于2011年7月18日前完善洞口的纵、横向排水系统。在洞顶仰坡
开挖线5m以外，修建临时截水天沟，临时截水天沟参照永久截水天沟尺寸
设置，在永久截水天沟开挖断面尺寸基础上扩大5cm，采用5cm 厚M10水泥
砂浆抹面作为临时防护，确保截住坡面水不漫流冲刷及渗入洞内外。待洞口
边仰坡稳定后，重新施做永久性钢筋混凝土截水天沟，在洞口两侧修建临时
浆砌排水沟，将洞口的水引排到洞口以外的位置。
2、洞门边仰坡开挖防护
洞口刷坡时，控制明暗洞的交接里程为GDK297+130，因洞口段边仰坡地
质为花岗闪长岩的残坡积层全分化层，抗剪强度低，边坡稳定性差，遇水易
坍塌；洞口仰坡原地面坡度比较平缓，植被较丰富，为了洞口边仰坡的稳定，
仰坡开挖应尽量少的破坏原地面为原则，满足进洞要求即可。边仰坡采取边
开挖边防护的措施。靠近明暗交界里程5m范围内边、仰坡应加强防护，仰
坡坡比按1:1.5刷坡，采用4m长φ22砂浆锚杆，间距按1m×1m梅花型布置，
双层φ8钢筋网片，喷射混凝土厚度15cm，确保洞口边、仰坡的稳定，其余
地段按设计施作。洞口段施工要为进洞后的正洞施工创造工作环境，即在明
挖段就要形成暗洞施工的三台阶施工工法条件。
3、套拱施工
套拱施工采用预留核心土法施工，核心土长度8m,沿护拱的轮廓线开挖
预留核心土。采用C25混凝土浇筑，纵向宽1m，环向厚1m，混凝土采用地
方商品混凝土供应。为保证管棚顺利施工，套拱内设2榀I18钢架，钢架外
缘设φ140， t=5mm，L=1.0m的导向钢管，导向管与钢架焊接牢固。套拱沿
隧道拱部轮廓140°的范围内设置。拱脚采用扩大基础，长1.5m，高0.6m，
内设I18工字钢，纵向与钢架焊接牢固，通过锁脚锚杆与仰坡连成一体。套
拱内轮廓半径为R=7.99m,设计明洞衬砌外轮廓半径为R1=7.69m,R-R1=30cm,
即洞口预留量按照30cm预留量设置，进洞后，根据围岩量测数据分析后再
作调整。套拱混凝土内拱顶中心标高为PH=147.391m,扩大基础拱脚底标高为
PH1=142.491m。
另外，为了确保套拱施工完成后的稳定性，及进入暗洞施工的顺接安全，
防止护拱基础因不均匀沉降，而给施工大管棚和进洞带来不利影响，施作套
拱时嵌入暗洞2榀钢架与套拱拱架连成整体，一起施工。暗洞开挖50-60cm
并保留核心土，钢拱架为I20a型，钢架间距30cm，螺栓连接，钢架间采用
φ22螺纹钢人字形纵向连接；每榀钢架采用8φ42，L=4m/根锁脚锚管与围
岩固定,双层φ8@20cm*20cm钢筋网片, C30喷混凝土，喷射厚度30cm。
4、大管棚
按设计要求采用大管棚超前进洞方法。
（2）管棚
管棚沿拱部开挖轮廓线外设置，环向间距40cm，共计49根。管棚设计
长度35m。管棚采用每节长4～6m的热轧无缝钢管（φ108mm，壁厚6mm）以
丝扣连接而成，接头处内设60cm长φ89mm钢管增加接头刚度，同一断面内
接头数量不超过总钢管数的50%。钢管按奇偶数顺序编号，奇数号管采用钢
花管，钢花管上钻注浆孔，孔径10～16mm，孔间距15cm，梅花型布置，尾
部留1.1m止浆段不钻孔；偶数号者采用钢管，不钻孔。施工时，先打设钢
花管并注浆，然后打设钢管，以便检查钢花管注浆质量。钻孔应从拱部一侧
按顺序依次施作，之前由于预留核心土比较大，钻孔过程中钻机停放如有妨
碍，应逐步开挖预留土，以确保洞口围岩稳定为原则。严禁水钻，采用施转
钻进挤压孔壁成孔，及时下管，必要时跟管钻进。
（3）注浆
管棚注浆浆液采用水灰比1:1的水泥浆，注浆压力0.5～2.0MPa。
5、暗洞施工
管棚施工完成后，按暗洞台阶法步距开挖洞口核心土，上台阶长度为8m,
中台阶长度为6m，下台阶长度为6m。采用φ22，L=4m/u砂浆锚杆，间距按
1m×1m梅花型布置，φ8钢筋网片，喷射混凝土厚度15cm，边开挖边支护，
确保边坡的稳定。每循环进尺严格按设计钢架间距60cm左右控制，必要时
缩短间距，开挖后及时支护封闭。掌子面距离进洞里程约15m时，施工护拱
和暗洞下台阶，下台阶错开施工，并及时施作初支仰拱3m，封闭成环，确保
洞口稳定，此后仰拱施作根据掌子面围岩情况以及围岩量测分析而定，至此
进洞完成。
6、监控量测
为准确判断洞口围岩和结构的稳定状态，保证进洞施工安全结合本隧道
洞口地质情况特点，拟选用下列监控量测项目来指导进洞施工：
表3.1 监控量测项目
序号 监测项目 测试方法和仪表 测试精度 备注
1 洞内、外观察 现场观察 观察是否有裂纹及裂纹变化情况
2 净空变化 全站仪 1mm 套拱及洞口浅埋段每进洞3m设一处
3 拱顶下沉 全站仪 1mm 套拱及洞口浅埋段每进洞3m设一处
4 地表下沉 全站仪 1mm 洞口浅埋段地表纵向每5m设1组监控点
四、保证措施
1、要素配置：超前、足额、满足施工正常及连续性
（1）前期洞口明挖初期，配足边坡防护能力要素。配备16m3内燃空压
机1台，喷锚机2台，JS750搅拌机1台，150KW发电机1台，开挖支护40
人，后勤管理人员10人， 7月10日前到位,其余相应物资材料一并到位。
（2）暗洞施工前，配足暗洞施工的相关要素，准备好台架，并贮备必
要的钢管、方木，以备不时之需。
2、提前做技术交底和施工工艺交底，技术指导及时跟进，施工质量严
格监控，施工组织管理得力、合理，超前谋划，确保施工正常连续进行。
