电流电压相位关系

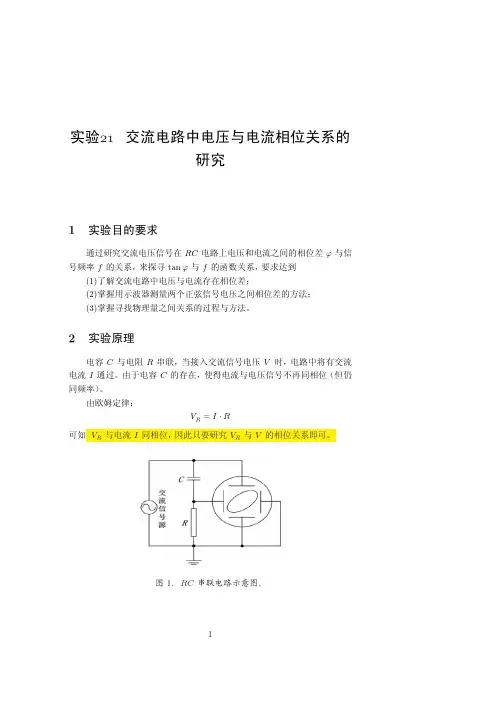

实验 交流电路中电压与电流相位关系的研究1实验目的要求通过研究交流电压信号在RC电路上电压和电流之间的相位差ϕ与信号频率f的关系，来探寻tanϕ与f的函数关系，要求达到(1)了解交流电路中电压与电流存在相位差；(2)掌握用示波器测量两个正弦信号电压之间相位差的方法；(3)掌握寻找物理量之间关系的过程与方法。
2实验原理电容C与电阻R串联，当接入交流信号电压V时，电路中将有交流电流I通过。
由于电容C的存在，使得电流与电压信号不再同相位（但仍同频率）。
由欧姆定律：V R=I·R可知V R与电流I同相位，因此只要研究V R与V的相位关系即可。
图1.RC串联电路示意图。
1图2.总电压与电阻电压合成的李萨如图。
将总电压V接入示波器Y输入端，电阻电压V R接入示波器X输入端，当两者间的相位差不为0或π时，合成的李萨如图形为椭圆，根据椭圆可测出两信号间的相位差。
设荧光屏上光点在X和Y方向上的振动方程为X=D X sin(ωt)(1a)Y=D Y sin(ωt+ϕ)(1b)其中D X,D Y分别为两信号的光点位移振幅；当X=0时，ωt=kπ（k等于整数），则Y=D Y sin(kπ+ϕ)=±D Y sinϕ=±C Y(2)所以sinϕ=C YD Y=2C Y2D Y(3)|ϕ|=sin−12C Y2D Y(4)实验中利用上述方法观察，可以证实该交流电路中的电压和电流确实存在相位差ϕ，并寻找相位差的正切tanϕ随频率f的变化规律。
3实验仪器电阻；电容；XJ1631型数字函数信号发生器；ST16型示波器。
4实验内容(1)会使用ST16型示波器，XJ1631型数字函数信号发生器。
2(2)使用示波器观察证实RC电路上电压和电流之间存在相位差。
(3)在4∼12kHz范围内，研究电压和电流的相位关系，分别将V接入示波器Y输入端，V R接入X输入端，测得2C Y和2D Y，计算出ϕ，并作出tanϕ与f的关系曲线。
电容移相原理
电容移相原理电容移相是指在交流电路中，通过电容器的作用使得电压和电流的相位发生变化的一种现象。
在电路中，电容器是一种存储电荷的元件，其特性在交流电路中会产生一些特殊的效应，其中包括电容移相。
首先，我们来看一下电容器的基本特性。
电容器是由两个导体之间的绝缘介质组成的，当电压施加在电容器上时，正电荷会聚集在一个导体上，而负电荷则会聚集在另一个导体上，这样就形成了电场。
电容器的电容值取决于其几何尺寸和介质的性质，一般用法拉德（F）作为单位。
在交流电路中，电容器的作用主要体现在对电流的相位进行移动。
当交流电压施加在电容器上时，电容器内部会产生电流，这个电流与电压的相位关系是存在一定的滞后或超前的。
具体来说，当电压达到峰值时，电流并不会立即达到峰值，而会有一定的延迟。
这种现象就是电容移相的表现。
电容移相的原理可以用简单的数学公式来表示。
在交流电路中，电压和电流的关系可以用以下公式来描述：I = C dV/dt。
其中，I表示电流，C表示电容值，dV/dt表示电压随时间的变化率。
从这个公式可以看出，电流的变化受到电压变化的影响，而电压的变化率又受到电流的影响，这样就形成了电压和电流之间的相位差。
电容移相的应用非常广泛，特别是在交流电路中。
通过合理地设计电容器的参数和位置，可以实现对电路中电压和电流的相位进行调节，从而实现对电路性能的优化。
比如，在无功功率补偿中，通过电容器的移相作用，可以实现对电网的无功功率的补偿，从而提高电网的功率因数，减少能耗。
总之，电容移相是交流电路中一个重要的现象，它通过电容器的特性实现了对电压和电流相位的调节，为电路的稳定性和性能优化提供了重要的手段。
在实际应用中，合理地利用电容移相原理，可以发挥出更多的电路设计和优化的潜力。
电路中的电流与电压的相位关系

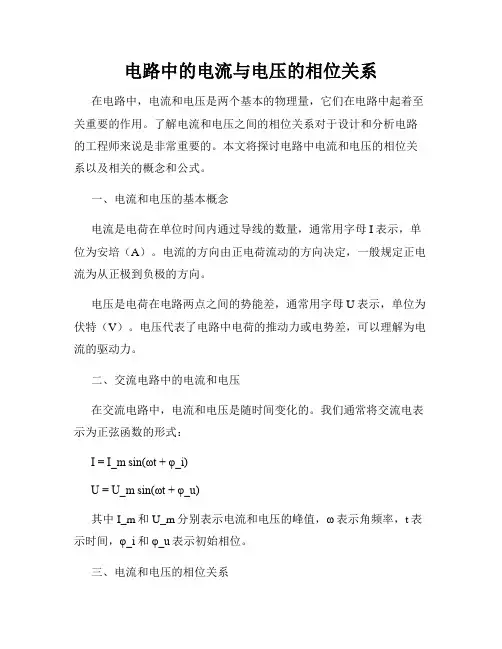

电路中的电流与电压的相位关系在电路中，电流和电压是两个基本的物理量，它们在电路中起着至关重要的作用。
了解电流和电压之间的相位关系对于设计和分析电路的工程师来说是非常重要的。
本文将探讨电路中电流和电压的相位关系以及相关的概念和公式。
一、电流和电压的基本概念电流是电荷在单位时间内通过导线的数量，通常用字母I表示，单位为安培（A）。
电流的方向由正电荷流动的方向决定，一般规定正电流为从正极到负极的方向。
电压是电荷在电路两点之间的势能差，通常用字母U表示，单位为伏特（V）。
电压代表了电路中电荷的推动力或电势差，可以理解为电流的驱动力。
二、交流电路中的电流和电压在交流电路中，电流和电压是随时间变化的。
我们通常将交流电表示为正弦函数的形式：I = I_m sin(ωt + φ_i)U = U_m sin(ωt + φ_u)其中I_m和U_m分别表示电流和电压的峰值，ω表示角频率，t表示时间，φ_i和φ_u表示初始相位。
三、电流和电压的相位关系电流和电压的相位关系可以通过相位差来描述。
相位差是电流和电压之间的时间差，也可以理解为电流和电压的波形之间的相对位置差异。
在电路中，电流和电压的相位差决定了电路中电阻、电容和电感元件之间的相互作用。
常见的有三种不同的相位关系：1. 电流和电压同相位（φ = 0）：当电流和电压的波形完全一样，并且达到最大值和最小值的时间也完全一样时，称为同相位。
这表示电流和电压在同一时间内达到最大值和最小值，它们之间没有相位差。
2. 电流领先电压（φ > 0）：当电流的波形比电压的波形提前一定的时间时，称为电流领先电压。
这意味着电流达到最大值和最小值的时间比电压要早，相位差为正值。
3. 电流滞后电压（φ < 0）：当电流的波形比电压的波形滞后一定的时间时，称为电流滞后电压。
这表示电流达到最大值和最小值的时间比电压要晚，相位差为负值。
四、相位关系的影响电流和电压的相位关系对电路中的功率传输和能量转换有着重要的影响。
电感电容之电压电流相位
电感电容之电压电流相位由于Sin[ωt]在求导或积分后会出现Sin[ωt±90°]，所以对于接上了正弦波的电感、电容，横坐标为ωt时可以观察到波形超前滞后的现象，直接从静态的函数图上看不太容易理解，还是做成动画⽐较好。
下图是电感的，⽤红⾊表⽰电压，蓝⾊表⽰电流。
如果接上理想的直流电压表、直流电流表，可以观察到电压的变化超前于电流，电流的变化滞后于电压。
时间增加时，纵坐标轴及时间原点会随着波形⼀起往左移动。
如果把波形画在⽮量图右⽅，就是下⾯这种动画，但横坐标右⽅是过去存在的波形，指向过去，是-ωt。
虽然波形反过来了，但电压的变化仍然超前于电流，电流的变化仍然滞后于电压。
时间原点⼀直随着波形往右⽅移动，函数图中的纵坐标轴并未与横坐标交于原点，交点所代表的时间⼀直在增加。
如果不注意，超前滞后的判断很容易出错。
理解超前滞后这⼀概念⽤相量图是最好的，从测量数据来观察或者从静态波形上观察都不太直观⽽且容易出错。
下图是电容的。
电压的变化滞后于电流，电流的变化超前于电压。
坐标系右⽅是未来，左⽅是过去。
横坐标是-ωt时，电容的电压的变化仍然滞后于电流，电流的变化仍然超前于电压。
因为此坐标系左⽅是未来，⽽右⽅是过去。
下图是电阻的。
电压函数电流函数同相。
下图是三者串联的情况，没画相量图和波形图。
但从指针的变化可以判断：电流相同时，电感和电容的电压函数反相。
没画总电压，因为总电压有可能超前于总电流，也有可能滞后于总电流，也有可能两者同相，同相时为谐振状态。
以前还做过这种，元件右边标的是电压电流的参考⽅向。
⽤不同的颜⾊描述电压的⼤⼩，蓝⾊>黄⾊>红⾊；⽤不同的粗细和箭头描述电流的⼤⼩和⽅向，⽽且把电感、电容充能的效果也做进去了，电流最⼤时电感磁场能最⼤，电容电场能最⼩。
但是，就解释超前滞后这⼀概念的话，指针表的动画更直观。
RLC串联电路
i
u
i
u
i
u
2、在电阻、电感和电容串联电路中，电路中电 流为6A，UR＝80V，UL＝240V，UC ＝180V， 电源频率为50Hz。 试求： （1）电源电压的有效值U；
（2）电路参数R、L和C； （3）电流和电压的相位差。
i=Imsinωt
通过电阻的电压为： uR=RImsinωt
通过电感的电压为： uL=XLImsin(ωt+π/2) 通过电容的电压为： uc=XCImsin(ωt-π/2) 所以，端电压可表示为： u=uR +uL +uc
RLC 串联电路的端电压与电流的关系又如何呢?
一、端电压与电流的相位关系
U C
)
U
R
UL UC I
Z
XL XC
φ
R 阻抗三角形
arctan X L XC
R
(1)XL>XC , φ>0,端电压u比电流i超前φ, ----- 电感性电路
(2)XL<XC φ<0,端电压u比电流i滞后φ,
,
-----电容性电路
(3)XL=XC , φ=0,端电压u与电流同相, -----串联谐振
R-L-C 串 联 电 路
复习
关系 电压电流 电路 大小关系
I=UR /R
纯电阻 UR = R I
纯电感
I=UL/XL UL = XLI
纯电容
I=UC/XC UC = XCI
电压电流相位 关系
电压与电流 同相
电压超前 电流90°
电压滞后电 流90°
相量图
I UR
UL
I
交流电路中电压与电流的相位关系
交流电路中电压与电流的相位关系交流电路是由交流电源和电阻、电感、电容等元件组成的电路。
在交流电路中，电压和电流存在一定的相位差。
电压和电流的相位关系对于电路的分析和计算非常重要，本文将介绍交流电路中电压与电流的相位关系及其相关概念。
1. 交流电的概念交流电是指电流强度和方向随时间周期性变化的电流，其波形可以是正弦波、方波等。
交流电的周期记为T，频率记为f，单位为赫兹（Hz）。
在一个周期内，电压和电流会以一定的规律进行变化，即存在相位角的概念。
2. 相位角的定义相位角是用来描述电压与电流之间的相位差的概念。
在正弦波电路中，相位角用弧度表示，记为φ，取值范围为0到2π。
当电流的峰值出现在电压的峰值之前时，相位角为负值；当电流的峰值出现在电压的峰值之后时，相位角为正值。
3. 电压与电流的相位差在交流电路中，电压和电流的相位差可以通过相位角来描述。
当电压和电流的相位差为0时，它们在时间上是完全同步的，即电流的峰值和电压的峰值同时出现；当相位差为π/2时，电流的峰值出现在电压的峰值之后1/4个周期；当相位差为π时，电流的峰值出现在电压的峰值之后1/2个周期。
4. 电阻电路中的相位差在电阻电路中，电压和电流的相位差为0，即电流的峰值和电压的峰值同时出现。
由于电阻元件的特性，电压和电流之间不存在相位差。
5. 电感电路中的相位差在电感电路中，电压的变化先于电流的变化，即电流的峰值出现在电压的峰值之后一定的时间。
这是因为电感元件的特性决定了电流对电压的滞后响应。
相位差的大小取决于电感元件的感抗和频率。
当电感元件的感抗较大或者频率较低时，相位差会更加明显。
6. 电容电路中的相位差在电容电路中，电流的变化先于电压的变化，即电流的峰值出现在电压的峰值之前一定的时间。
这是因为电容元件的特性决定了电压对电流的滞后响应。
相位差的大小取决于电容元件的容抗和频率。
当电容元件的容抗较大或者频率较低时，相位差会更加明显。
总之，在交流电路中，电压和电流存在一定的相位差，而相位差的大小取决于电路中的元件特性和频率。
电阻、电感、电容对信号相位的改变
电阻、电感、电容对信号相位的改变相位的概念是针对正弦信号而言的，直流信号、非周期变化信号等都没有相位的概念。
1、电阻上的电压电流同相位因为电阻上电压v(t)=R*i(t)，若i(t)=sin(ωt+θ)，则v(t)=R* sin(ωt+θ)。
所以，电阻上电压与电流同相位。
2、电感上的电流落后电压90°相位因为电感上感应电压v(t)=L*di(t)/dt，若i(t)=sin(ωt+θ)，则v(t)=L*cos(ωt+θ)。
所以，电感上电流落后感应电压90°相位，或者说感应电压超前电流90°相位。
直观理解：设想一个电感与电阻串联充磁。
从充磁过程看，充磁电流的变化引起磁链的变化，而磁链的变化又产生感应电动势和感应电流。
根据楞次定律，感应电流方向与充磁电流相反，延缓了充磁电流的变化，使得充磁电流相位落后于感应电压。
3、电容上的电流超前电压90°相位因为电容上电流i(t)=C*dv(t)/dt，若v(t)=sin(ωt+θ)，则i(t)=L*cos(ωt+θ)。
所以，电容上电流超前电压90°相位，或者说电压落后电流90°相位。
直观理解：设想一个电容与电阻串联充电。
从充电过程看，总是先有流动电荷（即电流）的积累才有电容上的电压变化，即电流总是超前于电压，或者说电压总是落后于电流。
下面的积分方程能体现这种直观性：v(t)=(1/C)*∫i(t)*dt=(1/C)*∫dQ(t)即电荷变化的积累形成了电压，故dQ(t)相位超前v(t)；而电荷积累的过程就是电流同步变化的过程，即i(t)与dQ(t)同相。
因此i(t)相位超前于v(t)。
电容相位角
电容相位角电容相位角是描述电容器在交流电路中的相位关系的一个重要参数。
在交流电路中，电容器的电压和电流之间存在一定的相位差，这个相位差就是电容相位角。
电容相位角的大小和正弦波的频率、电容器的容值以及电路中的阻抗有关。
电容器的特性决定了其对电流的相位差。
在交流电路中，电容器的电流滞后于电压，相位差为负值。
具体来说，当电压达到最大值时，电流还未达到最大值，而是滞后一定的时间才能达到最大值。
这是因为电容器的特性决定了其对电流的阻碍作用，需要一定的时间来充电。
因此，电容相位角为负值，表示电流滞后于电压。
电容相位角的大小可以通过计算得到。
在交流电路中，电容器的阻抗与频率成反比。
阻抗的大小可以通过以下公式来计算：Z = 1 / (2πfC)，其中Z表示电容器的阻抗，f表示正弦波的频率，C表示电容器的容值。
由此可见，频率越高，阻抗越小，电容器对电流的阻碍作用越小，电容相位角也就越小。
因此，电容相位角随着频率的增加而减小。
在交流电路中，电容器的电压和电流之间的相位差也可以通过相量图来表示。
相量图是一种用于表示交流电路中各个元件之间相位关系的图形。
在相量图中，电压和电流分别表示为矢量，其角度表示相位差。
对于电容器而言，电压矢量和电流矢量之间的夹角即为电容相位角。
电容相位角在交流电路中具有重要的意义。
首先，它可以用来分析电路中电压和电流之间的相位关系，帮助工程师合理设计电路。
其次，电容相位角也可以用来计算电容器的功率因数。
功率因数是衡量电路中有功功率和视在功率之间关系的一个参数，其大小与电容相位角有关。
当电容相位角为零时，电容器的功率因数为1，表示电路中的有功功率和视在功率完全匹配；而当电容相位角为负值时，电容器的功率因数小于1，表示电路中存在一定的无功功率。
在实际应用中，电容相位角也需要考虑到其他因素的影响。
例如，电容器的损耗因素会导致电容相位角的变化。
此外，电路中的其他元件如电感器和电阻器也会对电容相位角产生影响。
rlc并联端电压与电流的相位关系
RLC并联电路中的电压与电流的相位关系是一个复杂的问题，涉及到电路的电气特性。
为了更好地理解这个问题，我们需要先了解RLC电路的基本概念和性质。
首先，让我们了解一下RLC电路的基本组成部分：* 电感（L）：电感是一种储能元件，它能够将电能转换成磁场能并存储起来。
电感具有一个特性，即当电流发生变化时，会产生一个感应电压。
* 电阻（R）：电阻是电路中的基本元件之一，它表示电流流动的阻力。
电阻的大小决定了电流流动的速率。
* 电容（C）：电容也是一种储能元件，它能够将电能量转换成电场能并存储起来。
电容也具有一个特性，即当电压发生变化时，会产生一个充电电流。
当RLC并联电路中有电流流过时，电感会产生一个反电动势，这个反电动势与电流的相位相反；而电容则会产生一个充电电流，这个充电电流的初始相位通常是零。
因此，在RLC并联电路中，电流的初始相位通常比电压的相位滞后。
但是，RLC并联电路中的电压和电流之间还存在其他相互作用。
电感和电容之间会相互作用，形成一个谐波振荡的过程。
当电流变化时，电感会产生一个磁场，这个磁场的变化会影响电容的电压；同时，电容的充电电流也会影响电路中的电压。
这些相互作用会导致电压和电流的相位关系更加复杂。
具体来说，当RLC并联电路处于谐振状态时，电压和电流的相位关系可能会发生变化。
此时，电感和电容的特性会相互抵消一部分，使得电压和电流的相位关系变得更为复杂。
此外，电路中的阻抗也会影响电压和电流的相位关系。
综上所述，RLC并联电路中的电压与电流的相位关系取决于电路的电气特性和状态。
在一般情况下，电流的初始相位比电压的相位滞后，但随着电路状态的改变，相位关系可能会发生变化。
因此，在实际应用中，需要根据具体情况进行分析和计算，以获得准确的相位关系。
