时速200公里新建铁路线桥隧站设计暂行规定1 总则1.0.1 为统一新建客运铁路站前工程设计主要技术标准，使之符合安全适用、技术先进、经济合理的要求，特制定本暂行规定。
1.0.2 本暂行规定适用于标准轨距时速200公里新建客运铁路(兼容轴重不大于l8t的轻快货物列车)线路、桥涵、隧道及站场的设计。
未包括的内容，按相关现行铁路设计规范办理。
1.0.3 设计速度：旅客列车最高速度200km/h、最低速度120km/h，轻快货物列车速度l00km/h及以上。
1.0.4 设计年度分近、远两期。
近期为交付运营后第五年，远期为交付运营后第十年。
对于可以逐步扩建的建筑物和设备，应按近期运量和运输性质确定，并预留远期发展的条件；对于不易扩建的建筑物和设备，应按远期运量和运输性质确定，并考虑发展的可能。
1.0.5 全线应按双线、电气化铁路设计。
行车指挥应采用综合调度集中。
列车运行应采用自动控制方式。
下列技术标准应在设计中经过比选确定：—最小曲线半径；—正线线间距；—最大坡度；—机车类型；—机车交路；—到发线有效长度。
1.0.6 建筑限界的基本尺寸及轮廓应符合图1.0.6规定。
曲线地段限界加宽应按附录A办理。
1.0.7 正线按双方向行车设计。
当车站站间距离大于40km时，可考虑每隔20～30km 设置一组区间渡线或预留设置区间渡线的条件。
1.0.8 车站分布应结合城市分布，近、远期通过能力要求及技术作业需要，地形、地质、水文条件等研究确定。
1.0.9 根据列车检修作业量及作业性质，设置列车段、列车运用段和列车折返所(简称“客车段、所”)，分别承担不同修程的作业。
列车段承担厂修以外的全部修理作业、技术整备和客运整备作业；列车运用段承担部分修理作业、技术整备和客运整备作业；列车折返所主要办理折返作业，并承担日常检查和简单的维修以及必要的客运整备作业。
1.0.10 全线按全封闭、全立交设计。
1.0.11 结构、构筑物抗震设计，应按现行国家标准《铁路工程抗震设计规范》(GBJlll)I级铁路的标准办理。
时速200公里客货共线、客运专线、高速铁路路基技术标准
7.7(8.2)
双线 京沪高速铁路
重型 （60kg/m）
5.0
2.6
0.35
13.8
13.8
单线
2.6
0.35
8.8
8.8
2.2 路基基床结构及填料质量要求和压实标准
基床是铁路路基最重要部位，路基面以下2.5～3.0m范围
内由于受到列车荷载的影响很大，因此基床厚度定为2.5m或 3.0m。
地基引起的工后沉降
与地基条件有关；当软土地基时，与地基处理方法 有很大关系。
3
路堤填筑质量检测方法
密实度标准（细粒土采 用压实系数、粗粒土采 用孔隙率） 力学指标（k30、Evd）
时速200公里客货共线、客运专线、 高速铁路路基技术标准
1. 路基的基本技术特点
强度大、刚度大、稳定性和耐久性好，并能抵抗各 种自然因素的影响，在运营条件下将线路轨道的设 计参数维持在要求的精度范围内，确保轨道高平顺
性，满足高速行车要求。
1.1 轨道平顺度
有碴轨道
时速200公里客货共线、客运专线有碴轨道平顺度铺设精度 高低 幅值（mm） 弦长(m) 10 3 轨向 3 水平 3 扭曲 3 基线长6.25m 轨距 ±2 -
4.4
2.6
0.30 12.3(石质)
12.1
7.7
双线 200 公 里 时 速 重型 （250）客运专 （60kg/m） 线 单线
4.4(4.6)
2.6
0.30(0.35) 12.3(13.0)
(石质)
12.1(13.0)
0.30(0.35)
（土质）
2.6 0.35(0.35)

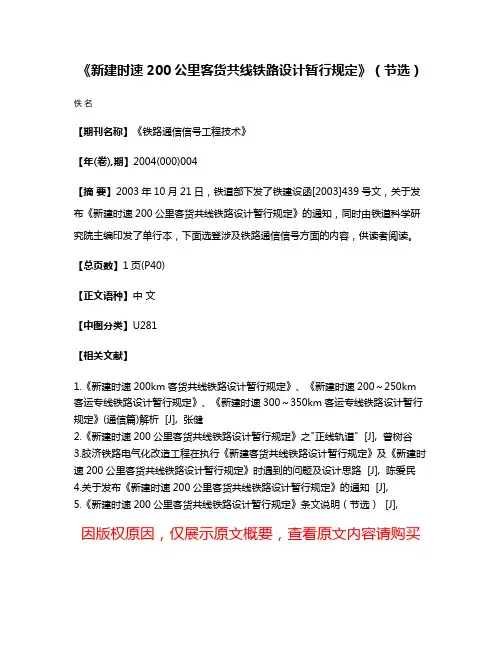

《新建时速200公里客货共线铁路设计暂行规定》（节选）
《新建时速200公里客货共线铁路设计暂行规定》（节选）佚名
【期刊名称】《铁路通信信号工程技术》
【年(卷),期】2004(000)004
【摘要】2003年10月21日，铁道部下发了铁建设函[2003]439号文，关于发布《新建时速200公里客货共线铁路设计暂行规定》的通知，同时由铁道科学研究院主编印发了单行本，下面选登涉及铁路通信信号方面的内容，供读者阅读。
【总页数】1页(P40)
【正文语种】中文
【中图分类】U281
【相关文献】
1.《新建时速200km客货共线铁路设计暂行规定》、《新建时速200～250km 客运专线铁路设计暂行规定》、《新建时速300～350km客运专线铁路设计暂行规定》(通信篇)解析 [J], 张健
2.《新建时速200公里客货共线铁路设计暂行规定》之"正线轨道" [J], 曾树谷
3.胶济铁路电气化改造工程在执行《新建客货共线铁路设计暂行规定》及《新建时速200公里客货共线铁路设计暂行规定》时遇到的问题及设计思路 [J], 陈爱民
4.关于发布《新建时速200公里客货共线铁路设计暂行规定》的通知 [J],
5.《新建时速200公里客货共线铁路设计暂行规定》条文说明（节选） [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
铁道部关于发布《高速铁路设计规范》等14项铁路工程建设标准局部
铁道部关于发布《高速铁路设计规范》等14项铁路工程建设标准局部修订条文的通知【法规类别】铁路运输【发文字号】铁建设[2012]29号【发布部门】铁道部（已撤销）【发布日期】2012.02.13【实施日期】2012.02.13【时效性】现行有效【效力级别】XE0303铁道部关于发布《高速铁路设计规范》等14项铁路工程建设标准局部修订条文的通知(铁建设[2012]29号)各铁路局，投资公司，各铁路公司（筹备组）：现发布《高速铁路设计规范》(TB 10621-2009)、《新建时速 200～250公里客运专线铁路设计暂行规定》(铁建设[2005]140号)、《新建时速200公里客货共线铁路设计暂行规定》(铁建设函 [2005]285号)、《铁路运输通信设计规范》(TB 10006-2005)、《铁路数字调度通信系统及专用无线通信系统》(TB 10086-2009)、《铁路GSM-R数字移动通信系统工程设计暂行规定》(铁建设 [2007]92号)、《铁路旅客车站客运信息系统设计规范》(TB 10074-2007)、《铁路信号设计规范》(TB 10007-2006)、《铁路防雷、电磁兼容及接地工程技术暂行规定》(铁建设[2007]39号)、《高速铁路信号工程施工质量验收标准》(TB 10756-2010)、《高速铁路信号工程施工技术指南》(铁建设[2010]241号)、《铁路电力设计规范》(TB 10008-2006)、《铁路电力牵引供电设计规范》(TB 10009-2005)、《铁路工程设计防火规范》(TB 10063- 2007)等14项标准的局部修订条文，自发布之日起施行。
铁道部原发上述14项标准(含局部修订)相应条文及相关内容同时废止。
《高速铁路设计规范》等14项标准的局部修订条文，由铁道部建设管理司负责解释。
中华人民共和国铁道部二0一二年二月十三日铁路工程建设标准局部修订条文1．《高速铁路设计规范》(TB10621-2009)(1)增加3．4．4条“公(道)路和铁路正线并行地段，应根据公(道)路等级、公(道)路与邻近的铁路正线中心线的距离及高差等因素，以及对铁路安全的影响程度，设置相应的安全防护设施及监测设备。
新建时速200km客货共线铁路设计暂行规定

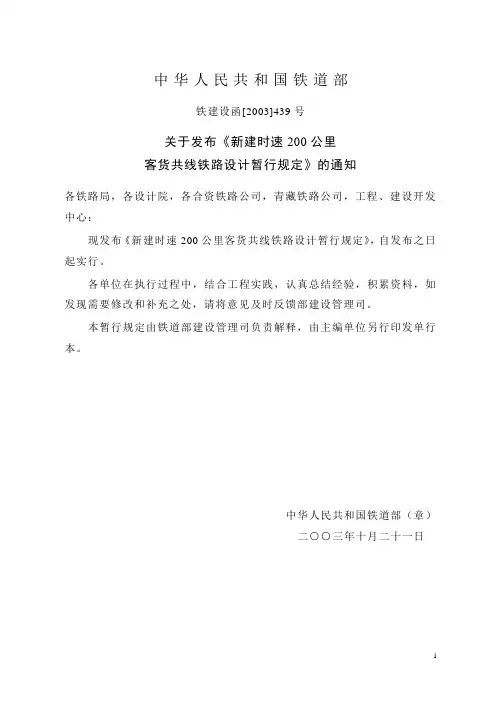

中华人民共和国铁道部铁建设函[2003]439号关于发布《新建时速200公里客货共线铁路设计暂行规定》的通知各铁路局，各设计院，各合资铁路公司，青藏铁路公司，工程、建设开发中心：现发布《新建时速200公里客货共线铁路设计暂行规定》，自发布之日起实行。
各单位在执行过程中，结合工程实践，认真总结经验，积累资料，如发现需要修改和补充之处，请将意见及时反馈部建设管理司。
本暂行规定由铁道部建设管理司负责解释，由主编单位另行印发单行本。
中华人民共和国铁道部（章）二○○三年十月二十一日主题词：基本建设设计标准通知抄送：工程、建筑、通号总公司，各监理公司，物资总公司，铁通公司，经规院，铁科院，外资、信息中心，地方铁路协会，铁路工程技术标准所，铁路工程定额所，部内政法、计划、财务、科技、安监司，运输局，青藏办。
铁道部办公厅2003年10月21日印发前言本暂行规定系根据铁道部建设管理司“关于编制《新建时速200公里客货共线铁路设计暂行规定》的通知”（建技[2003]6号）的要求，吸取了秦沈客运专线工程建设和我国铁路主要干线列车提速的实践经验，参考了国外相关标准，针对旅客列车设计行车速度200km/h、货物列车设计行车速度120km/h特点而进行编写的。
本暂行规定内容包括：总则、线路平面和纵断面、正线轨道、路基、桥涵、隧道、牵引供电、信号等8章，另有2个附录。
在执行本暂行规定过程中，希望各单位结合工程实践，认真总结经验，积累资料。
如发现需修改和补充之处，请及时将意见及有关资料寄交铁道科学研究院（北京市西直门外大柳树路2号，邮政编码100081），并抄送铁道部建设管理司（北京市复兴路10号，邮政编码100845），供今后修订时参考。
本标准由铁道部建设管理司负责解释。
主编单位：铁道科学研究院参编单位：铁道第三勘测设计院、中铁电化局。
主要起草人铁道科学研究院：韩自力龚增进黄建苒徐鹤寿王厚雄曾树谷林之珉许永贤张千里史存林柯在田张煅刘艳青铁道第三设计院：张锐王海忠王哲浩聂影王铁山中铁电化局：陆明强孟祥奎韩鲁斌李汉卿刘峰涛王作祥目录1 总则 (1)2 线路平面和纵断面 (5)2.1 正线平面 (5).........................................................................................................................2.2 正线纵断面 (8)3 正线轨道 (9)3.1 一般规定 (9)3.2 跨区间无缝线路 (11)3.3 道岔 (15)3.4 轨道附属设备及常备材料 (16)4 路基 (17)4.1 一般规定 (17)4.2 路基横断面 (17)4.3 基床 (20)4.4 路堤 (22)4.5 路堑 (25)4.6 路基排水 (26)4.7 坡面防护 (26)4.8 路基支挡 (27)4.9 其它 (27)5 桥涵 (28)5.1 一般规定 (28)5.2 荷载 (28)5.3 结构变形、变位和自振频率的限值 (31)5.4 结构形式及构造要求 (33)6 隧道 (35)6.1 一般规定 (35)6.2 隧道断面内轮廓 (35)6.3 缓冲结构物 (35)6.4 隧道照明 (36)6.5 防灾 (36)6.6 辅助洞室 (37)7 牵引供电 (38)7.1 牵引供电 (38)7.2 牵引变电所 (38)7.3 接触网系统 (39)7.4 接触悬挂 (40)7.5 平面布置 (41)7.6 接触网支持结构 (41)8 信号 (42)8.1 列车运行控制 (42)8.2 车站联锁 (43)附录A (44)附录B (46)1 总则1.0.1为统一新建时速200公里客货共线铁路工程设计技术标准，使铁路工程设计符合安全适用、技术先进、经济合理的要求，制定本暂行规定。

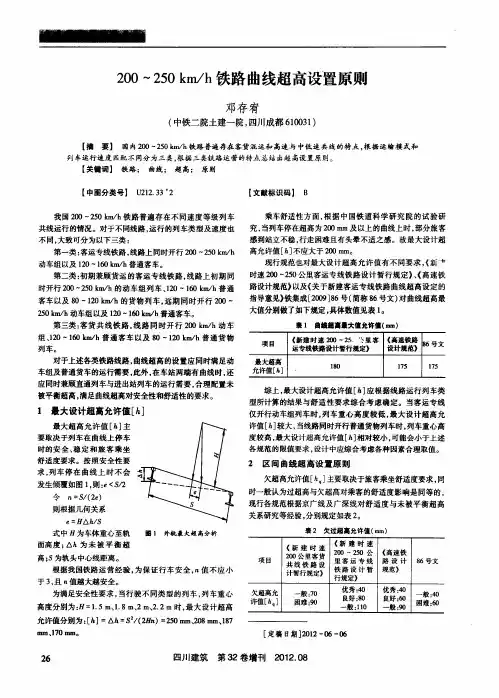

200250kmh铁路曲线超高设置原则
