液压元件拆装实验报告
河南师范大学新联学院XINLIAN COLLEDGE, HENAN NORMAL UNIVERSITY
实验报告
实验名称液压元件拆装实验
班级
学号
姓名
实验台号
实验地点
实验日期
成绩
机电工程学院实验中心
2016年11月
目录
实验一齿轮泵拆装 (1)
实验二柱塞泵拆装 (4)
实验三液压缸的拆装 (6)
实验四双作用叶片泵的拆装 (7)
实验五液压传动的认识 (7)
实验一外啮合齿轮泵拆装【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
分别写出拆解和安装的步骤
【需要回答的问题】
1.根据实物，画出齿轮泵的工作原理简图。
2.简要说明齿轮泵的结构组成。
3.齿轮油泵的旋转方向与吸、压油口的位置关系是怎样的？
4.卸荷槽的作用是什么？
5.该齿轮泵如何消除困油现象的？
实验二内啮合摆线泵的拆装【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
【需要回答的问题】
1.画出内啮合摆线泵的工作原理简图。
2.简要说明内啮合摆线泵的结构组成。
3.内啮合摆线泵由那几部分组成？各密封腔是怎样形成的？
4.内啮合摆线泵的密封工作区是指那一部分？
实验三柱塞泵拆装【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
【需要回答的问题】
1．根据实物，画出柱塞泵的工作原理简图。
2．简要说明柱塞泵的结构组成。
3．思考题
（1）该柱塞泵的密封工作容积由哪些零件组成？密封腔有几个？（2）该柱塞泵如何实现配流的？
（3）采用中心弹簧机构有何优点？
（4）柱塞泵的配流盘上开有几个槽孔？各有什么作用？
实验四液压缸拆装实验【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
【需要回答的问题】
1、简要说明双作用单活塞杆液压缸的结构组成；
2、叙述双作用单活塞杆液压缸的简述工作原理；
3、说明活塞密封的安装方向。
实验五双作用叶片泵的拆装【实验目的】
【主要仪器设备】
【实验内容】
【实验步骤】
1拆卸步骤
2结构特点观察
3 装配要点和注意事项
【需要回答的问题】
1根据实物，画出YB-1型双作用叶片泵的工作原理简图，并叙述该泵工作原理。
2.简要说明该型双作用叶片泵的结构组成。
3.通过拆装，叙述该型双作用叶片泵内主要零部件构造及其加工工艺要求。
4.请说明拆装双作用叶片泵的方法和拆装要点。
5.分析影响液压泵正常工作及容积效率的因素，了解改型双作用叶片泵个产生故障的部
件，并分析其原因。
6.叶片泵中定子、转子、配油盘、叶片能正常工作的正确位置如何保证？
7.双作用叶片泵的定子内表面是由哪几段曲线组成的？
实验六液压传动认识【实验目的】
【实验内容】
【实验步骤】
【需要回答的问题】
1 液压千斤顶的原理？（附图）
2 手动液压钳的原理（附图说明）？
3.机床液压滑台液压原理图、系统组成和动作过程叙述？（附图）
4.液压缸的类型都有哪些？（附上原理图）
5.活塞与活塞杆的连接都有哪几种形式？各有什么特点？
6.液压缸缸盖与缸筒的连接形式及特点？
7.径向柱塞马达的工作原理（附简图）？
8.说明轴向柱塞泵及排量调节装置的工作原理（附简图）？
9.叶片泵的工作原理？（单作用和双作用分开叙述，并附简图）
10.齿轮泵的工作原理？（外啮合+内啮合分开叙述）。

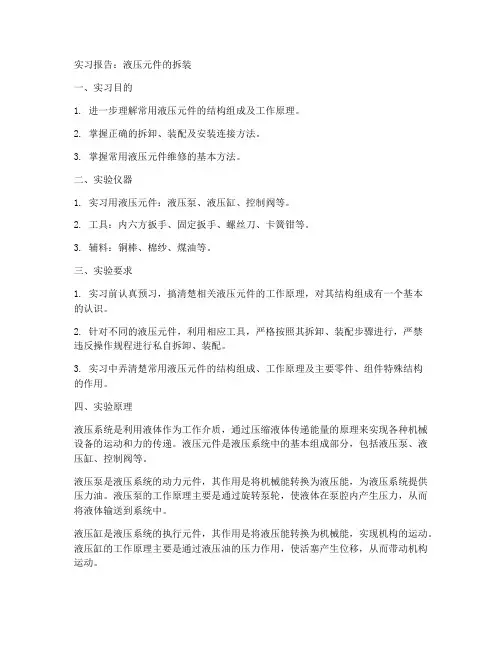

实习报告液压元件的拆装
实习报告：液压元件的拆装一、实习目的1. 进一步理解常用液压元件的结构组成及工作原理。
2. 掌握正确的拆卸、装配及安装连接方法。
3. 掌握常用液压元件维修的基本方法。
二、实验仪器1. 实习用液压元件：液压泵、液压缸、控制阀等。
2. 工具：内六方扳手、固定扳手、螺丝刀、卡簧钳等。
3. 辅料：铜棒、棉纱、煤油等。
三、实验要求1. 实习前认真预习，搞清楚相关液压元件的工作原理，对其结构组成有一个基本的认识。
2. 针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3. 实习中弄清楚常用液压元件的结构组成、工作原理及主要零件、组件特殊结构的作用。
四、实验原理液压系统是利用液体作为工作介质，通过压缩液体传递能量的原理来实现各种机械设备的运动和力的传递。
液压元件是液压系统中的基本组成部分，包括液压泵、液压缸、控制阀等。
液压泵是液压系统的动力元件，其作用是将机械能转换为液压能，为液压系统提供压力油。
液压泵的工作原理主要是通过旋转泵轮，使液体在泵腔内产生压力，从而将液体输送到系统中。
液压缸是液压系统的执行元件，其作用是将液压能转换为机械能，实现机构的运动。
液压缸的工作原理主要是通过液压油的压力作用，使活塞产生位移，从而带动机构运动。
控制阀是液压系统的控制元件，其作用是控制液压系统的工作压力、流量和方向。
控制阀的工作原理主要是通过阀芯的移动，调节阀口的开度，从而控制液压油的流动。
五、实验步骤及注意事项1. 在实习老师的指导下，拆解各类液压元件，观察其结构组成，了解其工作原理。
2. 按照拆卸步骤，先拆卸液压元件的连接管道，然后拆卸固定螺丝，最后拆卸内部的零件。
3. 在拆卸过程中，注意保护液压元件的表面不受损伤，避免零件的丢失。
4. 拆卸完毕后，对液压元件进行清洗，检查其内部是否有损坏，对损坏的零件进行更换。
5. 按照装配步骤，先装配内部的零件，然后装配固定螺丝，最后装配连接管道。

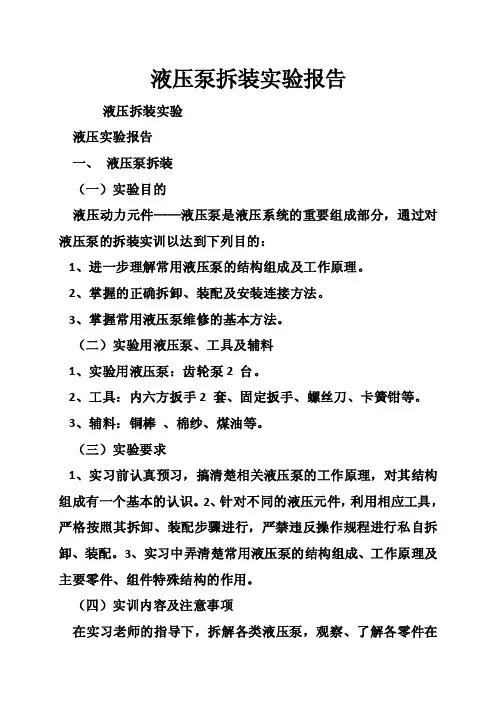

液压泵拆装实验报告
液压泵拆装实验报告液压拆装实验液压实验报告一、液压泵拆装（一）实验目的液压动力元件——液压泵是液压系统的重要组成部分，通过对液压泵的拆装实训以达到下列目的：1、进一步理解常用液压泵的结构组成及工作原理。
2、掌握的正确拆卸、装配及安装连接方法。
3、掌握常用液压泵维修的基本方法。
（二）实验用液压泵、工具及辅料1、实验用液压泵：齿轮泵2 台。
2、工具：内六方扳手2 套、固定扳手、螺丝刀、卡簧钳等。
3、辅料：铜棒、棉纱、煤油等。
（三）实验要求1、实习前认真预习，搞清楚相关液压泵的工作原理，对其结构组成有一个基本的认识。
2、针对不同的液压元件，利用相应工具，严格按照其拆卸、装配步骤进行，严禁违反操作规程进行私自拆卸、装配。
3、实习中弄清楚常用液压泵的结构组成、工作原理及主要零件、组件特殊结构的作用。
（四）实训内容及注意事项在实习老师的指导下，拆解各类液压泵，观察、了解各零件在液压泵中的作用，了解各种液压泵的工作原理，按照规定的步骤装配各类液压泵。
1、齿轮泵型号：CB－B 型齿轮泵。
结构：泵结构见图1-1 及图1-2。
①工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
图1-1 外啮合齿轮泵结构示意图图1-2 齿轮泵结构示意图1-后泵盖2-滚针轴承3-泵体4-前泵盖5-传动轴②拆装步骤1、拆解齿轮泵时，先用内六方扳手在对称位置松开6个紧固螺栓，之后取掉螺栓，取掉定位销，掀去前泵盖4，观察卸荷槽、吸油腔、压油腔等结构，弄清楚其作用，并分析工作原理。
2、从泵体中取出主动齿轮及轴、从动齿轮及轴。
3、分解端盖与轴承、齿轮与轴、端盖与油封。
4、装配步骤与拆卸步骤相反。
③拆装注意事项1、拆装中应用铜棒敲打零部件，以免损坏零部件和轴承。
2、拆卸过程中，遇到元件卡住的情况时，不要乱敲硬砸，请指导老师来解决。
液压元件的拆装
液压元件的拆装一、实验目的液压元件是液压系统的重要组成部分，通过对液压元件的拆装可加深对齿轮泵、液压阀结构及工作原理的了解。
并能对液压元件的加工及装配工艺有一个初步的认识。
二、实验用工具及材料内六角扳手、固定扳手、螺丝刀、齿轮泵、液压阀及其它液压元件三、实验内容及步骤拆解各类液压元件，观察及了解各零件在液压元件中的作用，了解各种液压元件的工作原理，按一定的步骤装配各类液压元件。

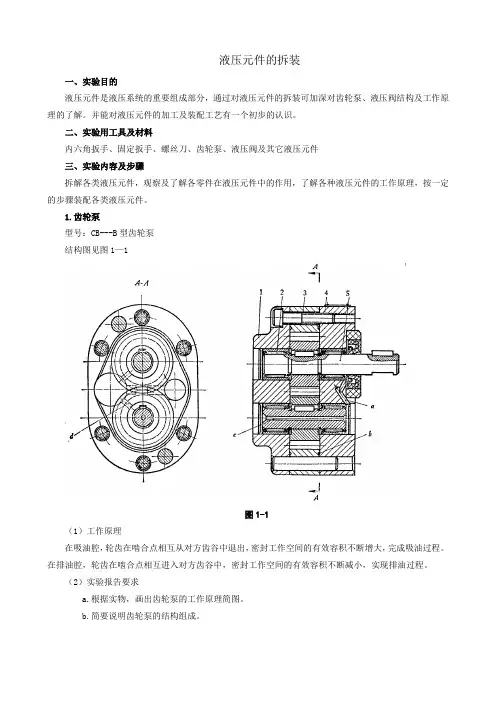

1.齿轮泵型号：CB---B型齿轮泵结构图见图1—1图1-1（1）工作原理在吸油腔，轮齿在啮合点相互从对方齿谷中退出，密封工作空间的有效容积不断增大，完成吸油过程。
在排油腔，轮齿在啮合点相互进入对方齿谷中，密封工作空间的有效容积不断减小，实现排油过程。
（2）实验报告要求a.根据实物，画出齿轮泵的工作原理简图。
b.简要说明齿轮泵的结构组成。
2.溢流阀型号：Y型溢流阀（板式）结构图见图1—2图1-2（1）工作原理溢流阀进口的压力油除经轴向孔a进入主阀芯的下端A 腔外，还经轴向小孔b进入主阀芯的上腔B，并经锥阀座上的小孔d作用在先导阀锥阀体8上。
当作用在先导阀锥阀体上的液压力小于弹簧的预紧力和锥阀体自重时，锥阀在弹簧力的作用下关闭。
因阀体内部无油液流动，主阀芯上下两腔液压力相等，主阀芯再主阀弹簧的作用下处于关闭状态（主阀芯处于最下端），溢流阀不溢流。
（2）实验报告要求补全溢流阀溢流时的工作原理。
3.换向阀型号：34E—25D电磁阀结构图见图1—3(1)工作原理利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足液压回路的各种要求。
电磁换向阀两端的电磁铁通过推杆来控制阀芯在阀体中的位置。
图1-3(2)实验报告要求a. 根据实物说出该阀有几种工作位置？b. 说出液动换向阀、电液动换向阀的结构及工作原理。
4.单向阀型号：I —25型 结构图见图1—4(4)工作原理压力油从1p 口流入，克服作用于阀芯2上的弹簧力开启由2p 口流出。
液压元件拆装实验报告模板 参考
实训报告课程：液压工程技术班级：13机电1班组长：张东东学号：01组员1：黄旭学号：02组员2：王源炜学号：04组员3：吴益军学号：05 2015-05-24实验三、液压元件拆装实训报告拆装对象：三位四通手动换向阀元件完整图片及元件符号：一、实验目的了解手动换向阀的内部结构特点、工作原理。
二、实验内容拆装手动换向阀，分析其结构特点、工作原理，并手工绘制草图、测量尺寸，然后用Pro/E软件画出三维零件图和装配图。
三、拆装工具介绍手动换向阀是通过手柄的转动使阀芯做轴向移动从而对油路进行切换的直动式换向滑阀。
具有二位三通、二位四通及三为四通多种换向滑阀机能，并可选择定位器和弹簧复位装置。
采用板式连接。
四、元件拆装步骤（1）拆卸步骤a. 先拆底座上的四颗大螺丝b. 之后再拆阀体上的四个螺丝c. 最后拆掉阀体（2）结构特点观察a. 阀体主要由手柄，弹簧，阀芯组成的。
b. 结构较为复杂c. 底座上有进油口和出油口（3）装配要点和注意事项（参考，不可照抄）装配按拆卸相反顺序进行。
装配时应注意以下事项：a.按先后顺序摆放拆开的螺丝和零件，并仔细观察各零部件的结构特点以及它们的功能。
b.装配前将各零件用汽油清洗干净。
c.放入弹簧和钢珠时，要注意摆放的位置，位置不准确会造成手柄压不下去。
d.拆卸或安装一组螺钉时，要注意要对准口，并且不要用力过大。
五、元件内部结构详细介绍以图片（每一张图片下方要有图片的名称或零件名称）加文字描述来表达，重点元件可以单独一张照片列出来，例如：阀芯、阀体等等。
弹簧和螺丝阀体大螺丝和弹簧垫底座六、元件工作原理详细介绍三位四通的的手动换向阀，用手操纵杠杆式手柄可推动阀芯的运动。
阀芯在阀体内的定位方式有两种：一种是弹簧钢珠定位，可使阀芯在左,中，右三个位置上定位；另一种是弹簧足底报告复位，它只能使阀芯自动处于中心位置，而左，右两个位置必须通过用于手扶住手柄才能保持。
七、元件三维图展示备注：三维图纸每一个零件图要有图纸编号，编号规则：装配图00号、阀体01号、阀芯02号。

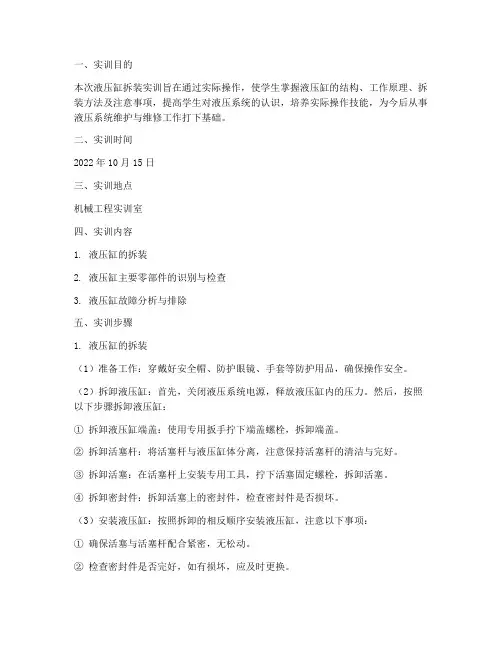

液压缸的拆装实训报告
一、实训目的本次液压缸拆装实训旨在通过实际操作，使学生掌握液压缸的结构、工作原理、拆装方法及注意事项，提高学生对液压系统的认识，培养实际操作技能，为今后从事液压系统维护与维修工作打下基础。
二、实训时间2022年10月15日三、实训地点机械工程实训室四、实训内容1. 液压缸的拆装2. 液压缸主要零部件的识别与检查3. 液压缸故障分析与排除五、实训步骤1. 液压缸的拆装（1）准备工作：穿戴好安全帽、防护眼镜、手套等防护用品，确保操作安全。
（2）拆卸液压缸：首先，关闭液压系统电源，释放液压缸内的压力。
然后，按照以下步骤拆卸液压缸：① 拆卸液压缸端盖：使用专用扳手拧下端盖螺栓，拆卸端盖。
② 拆卸活塞杆：将活塞杆与液压缸体分离，注意保持活塞杆的清洁与完好。
③ 拆卸活塞：在活塞杆上安装专用工具，拧下活塞固定螺栓，拆卸活塞。
④ 拆卸密封件：拆卸活塞上的密封件，检查密封件是否损坏。
（3）安装液压缸：按照拆卸的相反顺序安装液压缸，注意以下事项：① 确保活塞与活塞杆配合紧密，无松动。
② 检查密封件是否完好，如有损坏，应及时更换。
③ 润滑液压缸各部件，防止磨损。
2. 液压缸主要零部件的识别与检查（1）活塞杆：检查活塞杆表面是否有划痕、磨损，确保活塞杆与活塞配合紧密。
（2）活塞：检查活塞表面是否有划痕、磨损，确保活塞与活塞杆配合紧密。
（3）密封件：检查密封件是否损坏，如有损坏，应及时更换。
（4）液压缸体：检查液压缸体内部是否有划痕、磨损，确保液压缸体与活塞杆配合紧密。
3. 液压缸故障分析与排除（1）液压缸活塞运动不平稳：可能是密封件损坏、活塞杆与活塞配合不良等原因引起的。
解决方法：更换密封件，检查活塞杆与活塞配合情况。
（2）液压缸泄漏：可能是密封件损坏、液压缸体与活塞杆配合不良等原因引起的。
解决方法：更换密封件，检查液压缸体与活塞杆配合情况。
（3）液压缸卡死：可能是液压缸内部有异物、密封件损坏等原因引起的。
解决方法：清理液压缸内部异物，更换密封件。
实验三液压元件的拆装
实验三液压元件的拆装液压元件是液压系统的重要组成部分，通过元件的拆装实验，不但可以搞清楚结构图上难以表达的复杂结构和油路，还可以感性地认识各个元件的外形尺寸及有关零件的安装部位，并且对一些重要零件的材料，工艺及配合要求获得初步的了解，以便在将来的工作实际中能正确选用元件，设计出较合理、较理想的液压系统。
一、实验仪器各类液压泵、方向控制阀、压力控制阀、流量控制阀二、实验用工具内六角扳手、固定扳手、螺丝刀、尖嘴钳等（一）液压泵的拆装1．实验目的了解齿轮泵、叶片泵、轴向柱塞泵的外部构型和内部结构，弄清其工作原理及结构特点。
2．实验步骤1）先观察各泵的外部结构，分清吸、压油口，然后拆下外部螺钉。
2）按顺序拆下外端盖，观察内部结构，弄清密封腔的组成及个数，吸油腔和压油腔容积变化，以及油流途径。
3）分析泵的结构特点，即解决泄漏、困油、液压冲击、噪音等问题在结构上采取的措施。
4）按相反顺序装复。
3．思考题1）组成齿轮泵的密封工作空间有几个？它们是由哪几个零件表面组成的？2）外啮合齿轮泵有几个可能产生泄漏的部位？3）齿轮泵的困油是如何产生的？4）叶片泵密封工作腔是由哪几个零件的表面组成？密封工作腔有几个？（二）方向控制阀的拆装在液压系统中，方向阀在数量上占有相当大的比重，品种和规格在阀类里是较多的。
它的工作原理比较简单，是利用阀芯和阀体间相对位置的改变来实现油路的接通或断开，以满足对油路提出的各种要求。
1．实验目的了解单向阀、二位四通手动阀、三位四通手动阀、行程阀、电磁换向阀、液动换向阀、转阀的结构和功用，分析其操纵方式、连通方式、回油方式、定位和回位方式及其他特点。
2．实验步骤1）先观察各阀的外部结构，弄清每个油口的作用，然后拆下外部螺钉。
2）拆下定位和操纵用的零件，分析各个零件的作用。
3）拔下阀芯，观察阀芯的结构，分析阀芯外部台肩的个数及上面开的数量不同的环形槽的作用。
4）观察阀体结构，分析阀芯外部油口的个数，内部沉割槽的个数和外部油口相对应的连通，特别是“L”油口的作用。
液压拆装实习报告
液压拆装实习报告实习目的：1. 掌握液压系统的基本原理及组成；2. 熟悉液压系统中各元件的结构、功能和作用；3. 学习并掌握液压系统的拆装、调试和维护方法；4. 增强实践操作能力，提高理论联系实际的能力。
实习时间：2021年7月实习地点：XX公司液压实验室实习内容：1. 了解液压系统的组成及工作原理；2. 学习液压系统中各元件（如液压泵、液压缸、控制阀等）的结构、功能和作用；3. 观看液压系统拆装视频，学习拆装顺序、方法及注意事项；4. 亲自动手拆装液压系统，掌握拆装技巧；5. 学会调试和维护液压系统，确保其正常运行。
实习过程：1. 实习前期，我们先学习了液压系统的基本原理及组成。
液压系统是利用液体作为工作介质，通过压力传递来实现动力传递和控制的一种系统。
它主要由液压泵、液压缸、控制阀、辅助元件和液压油等部分组成。
2. 接着，我们了解了液压系统中各元件的结构、功能和作用。
例如，液压泵是液压系统的动力源，用于将液体加压；液压缸是执行元件，将液压能转换为机械能；控制阀用于控制液压系统的压力、流量和方向等。
3. 在实习过程中，我们观看了液压系统拆装视频，学习了拆装顺序、方法及注意事项。
拆装液压系统时，要遵循正确的顺序，先拆卸外部连接管道，再拆卸内部元件。
在拆装过程中，要注意保护液压元件，避免损坏。
4. 实习中期，我们亲自动手拆装液压系统。
通过实际操作，我们掌握了拆装技巧，了解了各元件之间的相互关系。
在拆装过程中，我们严格遵守操作规程，确保了安全。
5. 实习后期，我们学会了调试和维护液压系统。
通过调整控制阀的位置、压力等参数，使液压系统达到预期的工作效果。
同时，我们还学会了检查液压系统的故障，并进行排除。
实习总结：通过本次实习，我们对液压系统有了更深入的了解，掌握了液压系统中各元件的结构、功能和作用，学会了液压系统的拆装、调试和维护方法。
在实习过程中，我们提高了实践操作能力，增强了理论联系实际的能力。
同时，我们也认识到液压系统在工程中的应用广泛，对现代工业发展具有重要意义。
液压拆装实训报告
液压拆装实训报告液压拆装实训报告一、实训背景二、实训目的三、实训内容1. 理论知识学习2. 实际操作演练四、实训过程1. 理论知识学习阶段（1）液压系统概述及原理分析（2）液压元件的分类和特点介绍（3）液压系统常见故障及排除方法掌握2. 实际操作演练阶段（1）液压系统拆卸与安装（2）液压元件更换与维护五、实训成果六、存在问题及解决方案七、总结体会一、实训背景随着现代工业技术的不断发展，液压技术在机械制造领域中发挥着越来越重要的作用。
因此，掌握液压技术已成为现代机械制造行业从业人员必备的技能之一。
为了提高学生的专业素质和应用能力，我校开设了液压拆装实训课程。
二、实训目的本次实验旨在让学生掌握液压系统的基本原理和构成，了解液压元件的分类和特点，熟练掌握液压系统的拆卸与安装、更换与维护等操作技能。
通过实际操作演练，提高学生对液压系统的认识和理解，培养其实际操作能力。
三、实训内容1. 理论知识学习在实训开始前，我们首先进行了一系列的理论知识学习。
包括液压系统概述及原理分析、液压元件的分类和特点介绍、液压系统常见故障及排除方法掌握等内容。
通过这些学习，我们对液压技术有了更深入的了解，并为后面的实际操作演练打下了坚实的基础。
2. 实际操作演练在理论知识学习阶段结束后，我们开始进行实际操作演练。
主要包括以下两个方面：（1）液压系统拆卸与安装通过对一台模拟机床上的液压系统进行拆卸与安装操作，我们掌握了各种液压元件的位置和功能，并熟悉了各种管路连接方式和接头的安装方法。
同时，我们还学会了如何正确使用液压工具和检测仪器，保证操作的安全性和准确性。
（2）液压元件更换与维护在实际操作演练中，我们还进行了液压元件更换与维护操作。
通过拆卸、更换和安装各种液压元件，我们掌握了各种元件的结构特点和使用方法，并学会了如何对液压系统进行日常维护。
四、实训过程1. 理论知识学习阶段（1）液压系统概述及原理分析在这一环节中，我们首先了解了液压技术的基本概念和发展历程。
液压元件拆装实验报告模板参考
实训报告课程：液压工程技术班级： 13机电1班组长：张东东学号：01组员1：黄旭学号：02组员2：王源炜学号：04组员3：吴益军学号：052015-05-24实验三、液压元件拆装实训报告拆装对象：三位四通手动换向阀元件完整图片及元件符号：一、实验目的了解手动换向阀的内部结构特点、工作原理。
二、实验内容拆装手动换向阀，分析其结构特点、工作原理，并手工绘制草图、测量尺寸，然后用Pro/E软件画出三维零件图和装配图。
三、拆装工具介绍手动换向阀是通过手柄的转动使阀芯做轴向移动从而对油路进行切换的直动式换向滑阀。
具有二位三通、二位四通及三为四通多种换向滑阀机能，并可选择定位器和弹簧复位装置。
采用板式连接。
四、元件拆装步骤（1）拆卸步骤a. 先拆底座上的四颗大螺丝b. 之后再拆阀体上的四个螺丝c. 最后拆掉阀体（2）结构特点观察a. 阀体主要由手柄，弹簧，阀芯组成的。
b. 结构较为复杂c. 底座上有进油口和出油口（3）装配要点和注意事项（参考，不可照抄）装配按拆卸相反顺序进行。
装配时应注意以下事项：a.按先后顺序摆放拆开的螺丝和零件，并仔细观察各零部件的结构特点以及它们的功能。
b.装配前将各零件用汽油清洗干净。
c.放入弹簧和钢珠时，要注意摆放的位置，位置不准确会造成手柄压不下去。
d.拆卸或安装一组螺钉时，要注意要对准口，并且不要用力过大。
五、元件内部结构详细介绍以图片（每一张图片下方要有图片的名称或零件名称）加文字描述来表达，重点元件可以单独一张照片列出来，例如：阀芯、阀体等等。
弹簧和螺丝阀体大螺丝和弹簧垫底座六、元件工作原理详细介绍三位四通的的手动换向阀，用手操纵杠杆式手柄可推动阀芯的运动。
阀芯在阀体内的定位方式有两种：一种是弹簧钢珠定位，可使阀芯在左,中，右三个位置上定位；另一种是弹簧足底报告复位，它只能使阀芯自动处于中心位置，而左，右两个位置必须通过用于手扶住手柄才能保持。
七、元件三维图展示三维图片展示（按图纸编号顺序）：八、实训总结、心得体会（主要写通过拆装实训学到了什么）1.学会对液压元件的拆装。
液压拆装实习报告
一、实习目的液压技术是现代工业中广泛应用的工程技术之一，掌握液压系统的拆装技术对于提高我国工业自动化水平具有重要意义。
本次液压拆装实习旨在通过实际操作，使学生对液压系统及液压元件的结构、原理和拆装方法有更深入的了解，提高学生的实际操作能力和工程意识。
二、实习内容1. 液压系统概述实习开始前，指导老师简要介绍了液压系统的基本概念、组成、工作原理以及液压元件的分类。
2. 液压元件拆装（1）液压泵拆装实习过程中，我们拆装了齿轮泵。
首先，用内六方扳手拆卸齿轮泵的进出口盖，取出齿轮和轴承；然后，用螺丝刀拆卸轴承座，取出轴承；最后，用卡簧钳拆卸泵体和泵盖，取出密封圈和衬套。
（2）液压阀拆装实习过程中，我们拆装了单向阀、溢流阀和节流阀。
以单向阀为例，先用螺丝刀拆卸阀体和阀盖，取出阀芯和弹簧；然后，用卡簧钳拆卸阀盖和阀体，取出密封垫。
（3）液压缸拆装实习过程中，我们拆装了双作用液压缸。
首先，用螺丝刀拆卸液压缸的进出口盖，取出活塞和活塞杆；然后，用卡簧钳拆卸活塞杆和活塞，取出密封圈；最后，用螺丝刀拆卸液压缸的缸体和缸盖，取出缸套。
3. 液压系统组装在拆装完成后，我们按照拆卸的相反顺序将液压系统组装起来。
注意在组装过程中，要确保各部件的配合紧密，防止泄漏。
三、实习收获1. 加深了对液压系统及液压元件结构、原理的理解。
2. 掌握了液压元件的拆装方法，提高了实际操作能力。
3. 了解了液压系统在工业生产中的应用，增强了工程意识。
4. 培养了团队合作精神，提高了沟通协调能力。
四、实习体会1. 液压技术在实际工程中具有广泛的应用，掌握液压系统的拆装技术对于提高我国工业自动化水平具有重要意义。
2. 液压系统的拆装过程要求操作规范，严格按照拆卸顺序进行，以确保各部件的完整性。
3. 在实习过程中，要注重理论与实践相结合，将所学知识应用于实际操作中。
4. 液压系统的拆装过程较为复杂，需要耐心和细心，培养严谨的工作态度。
五、建议1. 增加液压系统拆装实习的时间，让学生有更多机会实践。
