显示器接口知识全解显示器接口是指显示器和主机之间的接口，通常有DVI、HDMI和15针D-SubVGA三种：DVI数字输入接口：DVIDigital Visual Interface，数字视频接口是近年来随着数字化显示设备的发展而发展起来的一种显示接口。
普通的模拟RGB接口在显示过程中，首先要在计算机的显卡中经过数字/模拟转换，将数字信号转换为模拟信号传输到显示设备中，而在数字化显示设备中，又要经模拟/数字转换将模拟信号转换成数字信号，然后显示。
在经过2次转换后，不可避免地造成了一些信息的丢失，对图像质量也有一定影响。
而DVI接口中，计算机直接以数字信号的方式将显示信息传送到显示设备中，避免了2次转换过程，因此从理论上讲，采用DVI接口的显示设备的图像质量要更好。
另外DVI接口实现了真正的即插即用和热插拔，免除了在连接过程中需关闭计算机和显示设备的麻烦。
现在很多液晶显示器都采用该接口，CRT显示器使用DVI接口的比例比较少。
需要说明的是，现在有些液晶显示器的DVI接口可以支持HDCP协议，为看有版权的高清电影电视打下基础。
HDMI数字输入接口：HDMI的英文全称是“High Definition Multimedia”，中文的意思是高清晰度多媒体接口。
HDMI接口可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接;同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
HDMI接口支持HDCP协议，为看有版权的高清电影电视打下基础。
2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。
hdmi接口标准
hdmi接口标准HDMI接口标准。
HDMI（High Definition Multimedia Interface）是一种数字化的音视频接口标准，广泛应用于高清电视、投影仪、电脑显示器等设备上。
它的出现极大地方便了用户的使用体验，同时也推动了高清影音产业的发展。
HDMI接口标准的不断更新和完善，也为用户带来了更好的视听享受。
首先，我们来看一下HDMI接口标准的发展历程。
HDMI接口标准最早出现在2002年，当时的版本是1.0版，支持最高传输速率为4.9Gbps，能够传输1080p的高清视频信号和8声道的音频信号。
随着高清影音技术的不断发展，HDMI接口标准也不断升级，目前最新的版本是2.1版，支持8K分辨率、120Hz刷新率，以及动态HDR等先进功能。
可以说，HDMI接口标准的发展始终站在高清影音技术的前沿，为用户带来更清晰、更流畅的视听体验。
其次，我们来了解一下HDMI接口标准的技术特点。
HDMI接口标准采用全数字传输，能够避免模拟信号传输中可能出现的干扰和失真，保证了高清影音信号的高质量传输。
此外，HDMI接口标准还支持音频和视频信号的同时传输，大大简化了设备的连接和使用步骤。
同时，HDMI接口标准还具有智能型的特点，可以通过CEC （Consumer Electronics Control）协议实现多设备之间的互联互通，例如通过电视遥控器控制音响的音量，实现设备之间的智能互联。
再者，我们来探讨一下HDMI接口标准的应用领域。
HDMI接口标准广泛应用于高清电视、投影仪、电脑显示器、游戏机、高清播放器等设备上。
随着4K、8K等超高清技术的普及，HDMI接口标准的应用场景也在不断扩大。
同时，随着智能家居、智能电视等智能设备的兴起，HDMI接口标准也在智能互联领域发挥着重要作用。
最后，我们来总结一下HDMI接口标准的未来发展趋势。
随着8K、120Hz、动态HDR等先进技术的普及，HDMI接口标准将继续向更高的版本迈进，以满足用户对高清影音的需求。
HDMI接口STB-ARC-MHL-DVI的区别

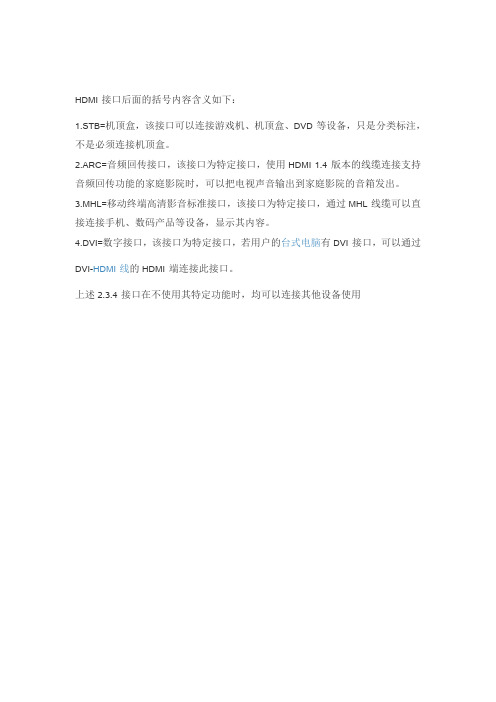

HDMI接口后面的括号内容含义如下：
1.STB=机顶盒，该接口可以连接游戏机、机顶盒、DVD等设备，只是分类标注，不是必须连接机顶盒。
2.ARC=音频回传接口，该接口为特定接口，使用HDMI 1.4版本的线缆连接支持音频回传功能的家庭影院时，可以把电视声音输出到家庭影院的音箱发出。
3.MHL=移动终端高清影音标准接口，该接口为特定接口，通过MHL线缆可以直接连接手机、数码产品等设备，显示其内容。
4.DVI=数字接口，该接口为特定接口，若用户的台式电脑有DVI接口，可以通过
DVI-HDMI线的HDMI端连接此接口。
上述2.3.4接口在不使用其特定功能时，均可以连接其他设备使用。
转接口IC大全-RGB互转LVDS-LVDS或RGB转MIPI-MIPI转LVDS或RGB-LVDS或RGB转EDP-HDMI转LVDS或MHL
转接IC详细介绍EDP输出NCS8801:LVDS转EDP、RGB转EDP 封装QFN562560*1600用于手机、平板、转接板、液晶驱动板、广告机、可视门铃等等控制器到显示设备上MIPI输出SDD2828：RGB转MIPI 支持1920*1200分辨率，封装QFN68用于手机、平板、转接板、控制器到显示设备上LVDS输出GM8283:TTL或RGB转LVDS 支持1366*768，封装TTSOP56用于手机、平板、转接板、控制器到显示设备上GM8285:是GM8283升级版本，在电压和分辨率改动。
ZA7783:MIPI转LVDS,MIPI转RGB, 封装是QFN64 用于手机、平板、转接板、控制器到显示设备上ICN6201：MIPI转LVDS 封装QFN48支持分辨率1920*1200用于手机、车载、转接板、平板等控制器到显示设备上LT8668：HDMI1.3/VGA/YPBPR转双路LVDS并带音频输出,支持1080P,运用到MONIT OR等显示设备上。
LT8668EX:HDMI1.4/VGA/MHL转4路的LVDS并带音频输出，支持4K*2K,运用到MONI TOR等显示设备上。
HDMI输出LT8818:RGB转HDMI/MHL BGA64 (4.5*4.5MM)用到车联网上的车载上。
移动电话，数码相机，便携式媒体播放器，掌上游戏机，和数码摄像机。
LT8612：HDMI/MHL转HDMI RGB,YUV 支持到1960*1080 ，封装LQFP-80L。
LT8612EX：HDMI/MHL转HDMI RGB,YUV支持4K*2K, LQFP-80LLT8611EX:DP转HDMI/DVI,支持分辨率1080P,封装QFN48 ,运用电脑主板、显卡，DP to HDMI/DVI电缆适配器，1对1DP中继器LT8618：HDMI1.3发射芯片，TTL/RGB转HDMI,支持1080P 60Hz，封装64 pin QFN或80-pin LQFP主要用于HD-pylayer, PMP, STB, Mobile-phone等HDMI输出设备。
hdmi工艺流程图
hdmi工艺流程图HDMI（High-Definition Multimedia Interface）是一种高清晰度多媒体接口技术，用于传输音频和视频信号。
它在电子消费品领域得到广泛应用，如电视、投影仪、游戏机等设备。
下面是一份简单的HDMI工艺流程图。
第一步：原材料准备在HDMI工艺流程中，最重要的原材料是电线和连接器。
电线需要符合一定的要求，如导电性能好、绝缘性能高等。
连接器是将电线与设备连接起来的部分，常见的有A型和C型两种连接器。
第二步：电线制造电线制造是HDMI工艺流程的关键步骤之一。
首先，原材料的铜线先经过拉拔和铜合金处理，以提高导电性能。
然后，通过绝缘剥皮机将铜线的外部绝缘层去除。
最后，将两根铜线绞合在一起，形成一根完整的HDMI电线。
第三步：连接器制造连接器的制造通常包括注塑和金属制造两个步骤。
注塑是指将塑料材料注入到连接器模具中，经过冷却和固化后形成连接器的外壳。
金属制造包括将金属部件加工成特定形状，并与注塑的塑料外壳组合在一起，形成完整的连接器。
第四步：连接器焊接连接器焊接是HDMI工艺流程中最重要的步骤之一。
在焊接过程中，将电线的导线通过加热和焊锡将其固定在连接器的焊盘上。
这样可以保证连接器与电线之间的良好电气连接。
第五步：质量测试在HDMI工艺流程的最后一步，需要对制造的HDMI线进行质量测试。
这些测试通常包括连通性测试、信号传输测试、抗干扰测试等。
只有通过了这些测试，才能够确保制造出的HDMI线能够正常工作。
以上就是一份简单的HDMI工艺流程图。
当然，实际的HDMI制造工艺可能更加复杂，还会包括其他步骤和环节。
然而，无论是哪种HDMI制造工艺，都需要严格遵循流程，以确保生产出高质量的HDMI产品。
与HDMI相关的名词解释
名词解释名称英文全名AUX auxilaryAV audio and videoBG backside grindingCDR clock data recoveryCEC consumer electronic controlCIR consumer infra-red remote receiverCNEGCTL complementary transistor logicDAC digital-to-analog converterDDC display data channelde-emphasisDP display portDVI digital visual interfaceEDID extended display identification dataEEPROM electrically erasable programmable read-only memory GPIO general purpose input outputHDCP high-bandwidth digital content protectionHDMI high-definition multimedia interfaceHEAC Ethernet and Audio return channelHPD hot plug detectionHS horizontal syncICP in circuit programmingIIC inter-intergrated circuitIIS inter-IC sound busIRM infrared measurementLF loop-FilterLQFP low-profile quad flat packageLDVS low-voltage differential signalingLVI low voltage inhibitMCU micro control unitOE#output enableon-chip PLLPADPD phase detectorPLLpre-emphasisPWM pulse width modulationRclampRextRTN routineRPLL-VBUFCSCL serial clock lineSDA serial data lineSHDN shutdownSPI serial peripheral interfaceSPDIF sony/philip digital interfaceSSOP shrink small-outline packageSTITHD+N total hormonic distortion + noiseTSSOP thin shrink small-outline packageTM termination multiplexerTMDS transition minimized differential signal UART universal asynchronous receiver/transmitter USB universal serial busUXGA ultra extended graphics arrayVCO voltage controlled oscillatorVGA video graphics arrayVS vertical syncWDT watchingdog timer中文意思或相关描述辅助音频 视频晶体背面减薄工艺时钟数据恢复消费电子控制=》一遥控可控制多种HDMI外围设备用户红外线遥控接收器信号倒相互补晶体管逻辑数模转换器显示数据通道去加重显示接口数字可视接口扩展显示识别数据电子式可清除程序化只读存储器通用输入输出/总线扩展器高带宽数字内容保护技术高清晰度多媒体接口热插拔检测行同步信号=》确定Size 长*宽在电路编程/串行编程方式内部集成电路/IIC总线音频总线协议红外线测量环路滤波器低侧面四方扁平封装=》如：EP9851低压差分信号低电压抑制微控制单元单片锁相环缓冲/存储器单元鉴相器锁相环预加重脉宽调制超级电容瞬态阵列基准电压输出端，外接电阻Rext。
hdmi 工作原理
hdmi 工作原理HDMI（High-Definition Multimedia Interface）是一种数字传输接口，它能够传输高质量的音频和视频信号。
HDMI接口逐渐取代了传统的模拟接口（如VGA、DVI）成为主流的高清数字接口，被广泛应用于电视、显示器、投影仪、电脑等各种消费电子设备中。
HDMI的工作原理基于传输数字信号。
当设备将音频或视频信号输出时，这些数字信号通过HDMI接口被传送到接收设备。
HDMI接口通过包含多个差分信号对来传输这些数字信号。
其中，音频信号和视频信号分别通过对应的差分信号对进行传输。
HDMI接口的工作原理主要涉及以下几个方面：1. 数据编码：音频和视频信号在传输之前需要进行编码。
音频信号通常以PCM（脉冲编码调制）编码形式传输，而视频信号则可以使用多种编码方式，如TMDS（串行化差分传输）、RGB等。
2. 传输通道：HDMI接口包含多个差分信号对，其中差分信号对的数量和版本有所不同。
高版本的HDMI接口通常包含更多的差分信号对，以支持更高的带宽和分辨率。
3. 传输方式：HDMI接口通过TMDS技术将编码后的音频和视频信号传输到接收设备。
TMDS技术将数字信号通过串行方式传输，并通过差分信号对消除传输过程中可能出现的电磁干扰。
4. 数据解码：接收设备接收到传输的音频和视频信号后，进行解码操作。
解码后的信号可以通过解码器进行音频和视频处理后输出到相应的设备。
总的来说，HDMI接口的工作原理包括信号编码、传输通道、传输方式和信号解码等多个环节。
这些环节共同工作，保证了音频和视频信号能够以高质量数字形式传输，并在接收设备上得到解码和处理，最终实现高清晰度的音视频播放。
hdmi网络传输器 原理
hdmi网络传输器原理
HDMI网络传输器，也被称为HDMI网络扩展器，是一种可以通过网络连接来传输高清视频和音频信号的设备。
它能够扩展HDMI信号的传输距离，使信号可以在远距离传输而不受损失。
HDMI网络传输器的原理是将HDMI信号转换成网络数据包，然后通过网络传输到接收端，接收端再将网络数据包转换回HDMI信号。
它使用了网络通信协议进行数据传输，如
TCP/IP协议。
这种转换过程需要编解码器来进行信号的转换
和编解码处理。
在发送端，HDMI网络传输器将HDMI信号输入到编码器中，编码器将信号转换成网络数据包。
然后，通过网络连接将数据包发送到接收端。
在接收端，解码器接收到数据包，并将其解码成原始的HDMI信号。
最后，解码器将信号输出到显示设
备上，实现高清视频和音频的传输。
HDMI网络传输器通常支持不同的分辨率和音频格式，以适应
不同的显示设备。
此外，它还可以支持传输多个HDMI信号，以实现多屏幕显示。
总之，HDMI网络传输器通过将HDMI信号转换成网络数据包，利用网络通信协议进行传输，然后在接收端将数据包解码成原始的HDMI信号，实现高清视频和音频信号的远距离传输。
它是一种方便、高效的解决方案，广泛应用于家庭影院、会议室等场合。
hdmi标准
hdmi标准HDMI标准。
HDMI（High-Definition Multimedia Interface）是一种用于传输高清视频和音频信号的数字接口标准。
它已经成为连接高清电视、投影仪、电脑显示器和其他视频设备的主流接口。
HDMI接口不仅可以传输高清视频信号，还可以传输多声道音频信号和其他数据，因此在家庭娱乐、影音设备、数字电视等领域得到了广泛的应用。
HDMI标准的发展经历了多个版本，每个版本都在原有基础上进行了改进和升级。
目前，最新的HDMI标准是HDMI 2.1，它在传输带宽、分辨率、色彩深度、音频格式等方面都有了显著的提升，为用户带来更加震撼的视听体验。
HDMI 2.1标准在传输带宽方面有了巨大的提升，最高可达48Gbps，是之前版本的两倍多，这意味着它可以支持更高分辨率、更高帧率的视频信号传输。
同时，HDMI 2.1还支持8K分辨率和120Hz的刷新率，为用户呈现更加细腻、流畅的画面。
在色彩深度方面，HDMI 2.1支持10K和12K色深，可以呈现更加真实、细腻的色彩。
除了视频信号的提升，HDMI 2.1还在音频方面进行了升级。
它支持更多的音频格式，包括Dolby Atmos、DTS:X等立体声和环绕声音频格式，为用户带来更加震撼的音效体验。
同时，HDMI 2.1还支持eARC（enhanced Audio Return Channel）功能，可以实现高清音频信号的双向传输，让用户在连接音频设备时更加方便。
HDMI标准的不断升级和改进，为用户带来了更加优质的视听体验。
无论是在家庭影院、游戏娱乐还是专业领域，HDMI接口都成为了不可或缺的数字连接标准。
随着4K、8K甚至更高分辨率的电视和显示器的普及，HDMI 2.1标准将会发挥越来越重要的作用，为用户带来更加震撼的视听享受。
总的来说，HDMI标准的不断升级和改进，为用户带来了更加清晰、流畅、真实的视听体验。
随着技术的不断发展，相信HDMI接口将会在未来发挥更加重要的作用，成为连接各种视频设备的标准之一。
Linux内核驱动之视频基础(五)HDMI-DVI信号详解
一HDMI接口类型和引脚定义TYPE A: 目前最通用的HDMI接口19PINTYPE B: 双通道HDMI接口29PIN，工业用途TYPE C: Mini HDMI接口，和TYPE A性能一致，体积较小TYPE D: Micro HDMI接口，相对于TYPE C更加紧凑下图1为TYPE A接口的引脚定义图图1从上图1 可知HDMI接口包括3个TMDS数据通道1个TMDS时钟通道CEC控制信号，DDC信号，5V电源输出和热插拔HPD信号二HDMI信号传输原理HDMI采用TMDS信号传输(最小化传输差分信号传输技术)每一个标准的HDMI连接，都包含3个用于传输数据的TMDS通道，以及1个独立的TMDS时钟通道，以保证传输时所需的统一时序。
