CR6000回流炉操作和保养指引
回流炉作业指导书
回流炉作业指导书一、引言回流炉是一种用于炼钢过程中的关键设备，其作用是对炼钢过程中产生的废气进行处理和回收利用。
本作业指导书旨在提供回流炉作业的详细指导，包括作业前的准备工作、作业过程中的注意事项和作业后的清理工作。
二、作业前准备1. 确定作业人员：根据作业需要，确定参与回流炉作业的人员，并确保他们具备必要的安全意识和操作技能。
2. 安全检查：在作业开始前，对回流炉及其周围环境进行安全检查，确保设备正常运行并消除潜在的安全隐患。
3. 作业装备准备：准备必要的作业装备，包括防护服、安全帽、防护眼镜、耳塞等个人防护装备，以及所需的工具和材料。
三、作业过程1. 开始作业前，确保回流炉已经停止运行，并且降至安全温度。
在确认安全后，进入回流炉作业区域。
2. 根据作业需要，进行回流炉内部的清理工作。
使用合适的工具，清除回流炉内部的积碳和杂物，并将其妥善处理。
3. 检查回流炉内部的设备和管道，确保其完好无损。
如发现异常情况，及时报告并采取相应的修复措施。
4. 对回流炉进行维护和保养。
根据工艺要求，对回流炉进行加热、冷却等操作，确保其正常运行。
5. 监控回流炉的运行状况。
通过仪表和传感器，监测回流炉的温度、压力等参数，并及时调整操作，以确保炉内的工艺参数处于合适的范围内。
6. 在作业过程中，注意安全事项。
严禁在回流炉作业区域吸烟、使用明火和进行其他可能引发火灾的行为。
同时，注意防止炉内产生爆炸和有毒气体泄漏等危险情况。
7. 严格按照作业规程和操作指南进行操作，确保作业的准确性和安全性。
四、作业后清理1. 完成作业后，对回流炉作业区域进行清理。
清除作业过程中产生的废弃物和杂物，保持作业区域的整洁和安全。
2. 对作业装备进行清洁和消毒。
清洁个人防护装备，并确保其在下次作业前处于良好的状态。
3. 对回流炉进行检查和维护。
检查回流炉的设备和管道，发现问题及时修复，确保其在下次作业前正常运行。
4. 做好作业记录和报告。
记录回流炉作业的过程和结果，包括作业时间、作业人员、作业内容等信息，并及时上报相关部门。
回流炉操作指导书

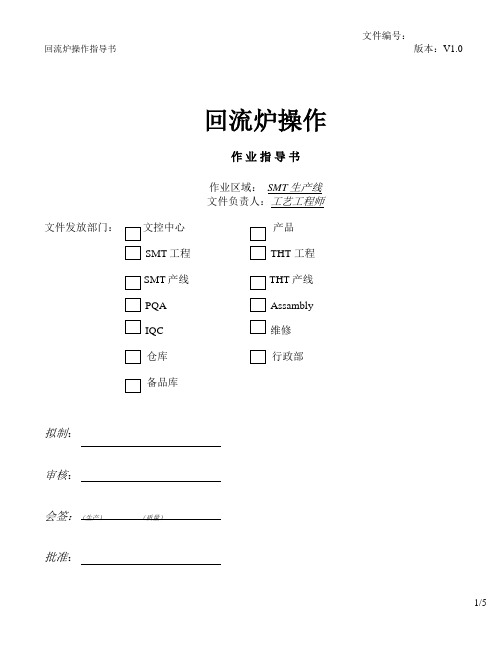

回流炉操作作业指导书作业区域：SMT生产线文件负责人：工艺工程师文件发放部门：文控中心产品SMT工程工程产线产线维修仓库行政部备品库拟制：审核：会签：（生产）（质量）批准：索引:参考目录第一部分使用仪器与设备第二部分消耗品第三部分防静电要求第四部分安全要求第五部分清洁要求第六部分操作指导第七部分工艺控制或品质基准第八部分使用表单及附件第九部分文件历史记录1.0 使用仪器及设备资产号/仪器编号名称数量无检验为好的腕带一副无抗静电衣鞋一套2.0 消耗品此项不适用。
3.0 防静电要求接触静电敏感元件时，应戴上检验为好的腕带，腕带必须每天在上班前检查一次。
4.0 安全要求4.1 不要打开BTU炉的边盖。
边盖上布有高压线路。
4.2 不要让饰物、腕带或头发卷进传送带。
4.3 不要把手放在废气出口上方。
出口处空气很热。
4.4 不要在BTU炉附近使用或存放酒精。
5.0 清洁要求始终保持工作区域及周围地区整洁6.0 操作指导BTU炉的作用是把潮湿的焊锡膏转变为固态焊点，这样将使电子元件和PCB连接起来。
回流炉内的高温将湿的焊锡膏变为液态，当PCB板从回流炉出来时，液态焊锡又将冷却变为固态。
6.1 炉温设置后需要炉温测试仪测试，由PQA执行。
测试出的曲线要符合客户提供的炉温曲线标准。
测试合格，则打印出当前产品的炉温曲线图挂在炉子文件框里。
测试不符合要求，通知带线工程师调试后，再进行测试，直到测试通过后才能正常过板。
炉温测试频率：1次/班，换产品生产时必须额外测试。
6.2基板进入回流炉之前，应检查导轨宽度与PCB宽度是否相符，而且当有一块基板在前面时，将要放进炉子的基板与前面的板距离不得小于一块板长。
否则由于炉子不能发出足够的热量，可能导致焊接不良。
6.3 监视炉内PCB板流动情况，屏幕上有流动显示为模拟状态，所以还需注意实际有无PCB夹住情况。
若发现PCB流动不正常，通知设备维护人员。
6.4 每班开始生产前, 炉前检验工位的操作工需检查炉子的程序名是否与所生产的产品一致，当不一致时，应立即通知工程师，待重新Download程序后，方可生产。
回流炉作业指导书
回流炉作业指导书一、任务背景回流炉是一种用于高温热处理的设备，广泛应用于冶金、化工、电子等行业。
为了确保回流炉的安全运行和作业效率，制定一份详细的作业指导书是非常必要的。
二、作业目的本作业指导书的目的是为了提供回流炉作业的详细步骤和操作要点，保障作业人员的安全和作业质量。
三、作业准备1. 检查设备：确保回流炉设备完好无损，各部件正常运行。
2. 准备材料：根据作业需要准备所需材料，如燃料、冷却剂等。
3. 安全措施：提供必要的个人防护装备，包括耐高温手套、防护眼镜、耐火服等。
四、作业步骤1. 开启回流炉：按照操作手册的要求，依次打开回流炉的电源、燃料供应和冷却剂供应。
2. 设定温度：根据作业需要，设定回流炉的温度，确保达到所需的热处理效果。
3. 加入材料：将待处理的材料按照规定的方式和顺序加入回流炉中。
4. 控制作业时间：根据热处理要求，控制回流炉的作业时间，确保达到预期效果。
5. 冷却处理：在作业完成后，根据要求进行冷却处理，确保材料的稳定性和质量。
6. 关闭回流炉：作业完成后，按照操作手册的要求，依次关闭回流炉的电源、燃料供应和冷却剂供应。
五、安全注意事项1. 作业人员必须穿戴个人防护装备，如耐高温手套、防护眼镜、耐火服等。
2. 严禁在作业过程中随意触摸回流炉设备，以免导致烫伤或其他安全事故。
3. 作业人员必须熟悉回流炉的操作手册和安全规范，严格按照要求进行作业。
4. 在作业过程中，如发现异常情况或设备故障，应立即停止作业并上报相关负责人。
5. 作业完成后，要及时清理作业现场，确保无杂物和危险品残留。
六、作业质量控制1. 作业人员必须具备相关的操作技能和经验，确保作业质量。
2. 严格按照作业指导书的要求进行操作，确保作业步骤正确无误。
3. 在作业过程中，及时记录作业数据和观察结果，以便后续分析和评估。
4. 作业完成后，对作业质量进行自检和互检，确保达到预期效果。
七、作业记录和报告1. 在作业过程中，及时记录作业数据、观察结果和异常情况。
回流炉作业指导书
回流炉作业指导书一、任务背景和目的回流炉是一种常见的工业设备，用于燃烧废气和废料，以提供热能。
为了确保回流炉的安全运行和高效工作，本指导书旨在提供详细的作业指导，以确保操作人员能够正确、安全地操作回流炉。
二、作业前准备1. 确保操作人员具备相关的技术知识和操作经验，并且已经接受过相关的培训。
2. 检查回流炉的设备和工具是否完好无损，确保所有的安全设备、防护装置和报警系统正常运行。
3. 确保回流炉周围的工作区域干净整洁，没有杂物或障碍物。
4. 检查回流炉的燃料供应和废气排放系统是否正常运行。
三、作业步骤1. 开启回流炉：按照操作手册的要求，正确打开回流炉的主电源开关，并确保所有的安全阀门处于关闭状态。
2. 加载燃料：根据回流炉的设计要求和燃料类型，将燃料加载到燃料仓中，并确保燃料供应系统正常运行。
3. 点火：根据操作手册的要求，打开点火装置，并进行点火操作。
确保点火过程安全可靠，并且能够正常点燃燃料。
4. 控制温度：根据生产工艺要求，调节回流炉的温度控制系统，确保回流炉内的温度稳定在设定的范围内。
5. 监测废气排放：使用废气监测仪器，定期检测回流炉的废气排放情况，并确保废气排放符合相关的环保标准。
6. 清理炉膛：定期清理回流炉的炉膛，清除积灰和杂物，以确保炉膛的通风和燃烧效率。
7. 维护和保养：定期检查回流炉的各个部件和设备，进行必要的维护和保养工作，以延长设备的使用寿命。
四、安全注意事项1. 操作人员必须穿戴符合要求的个人防护装备，包括安全帽、防护眼镜、耐高温手套和防护服等。
2. 在操作回流炉时，严禁穿戴宽松的衣物、长发或者佩戴饰品。
3. 禁止在回流炉周围堆放易燃、易爆或有毒的物品。
4. 在操作过程中，严禁随意更改回流炉的设定参数或关闭安全设备。
5. 若发现回流炉出现异常情况，如燃烧不稳定、温度过高等，应立即停止作业，并上报相关人员进行处理。
6. 在作业结束后，必须关闭回流炉的主电源开关，并进行必要的设备检查和维护工作。
回流炉测试操作指导书
回流炉测试操作指导书回流炉测试操作指导书1-简介本文档旨在为回流炉测试操作提供详细的指导。
回流炉是一种用于石油和化工工艺中的重要设备，通过燃烧燃料来加热流体，实现不同物质之间的化学反应。
回流炉测试操作是为了确保回流炉的正常运行和安全性能，提供实用的操作流程和指导。
2-安全注意事项在进行回流炉测试操作之前，应严格遵守以下安全注意事项：2-1 确保使用适当的防护装备，如安全帽、护目镜、耳塞等。
2-2 确保炉膛和系统内无法燃烧的物质，并进行适当的清理和检查。
2-3 确保燃料和气体供应系统正常运行，防止泄漏和其他安全隐患。
2-4 在操作过程中，严禁使用任何易燃和易爆的物质，避免可能引发事故的危险。
2-5 在操作过程中，严格遵守相关的操作规范和程序，避免操作失误和安全风险。
3-测试前准备在进行回流炉测试操作之前，需要进行以下准备工作：3-1 检查炉膛和系统内的沉积物，并进行清理。
3-2 检查燃料和气体供应系统，确保正常运行。
3-3 准备好测试所需的仪器和设备，如温度计、压力计等。
3-4 确定好测试的目的和方法，制定相应的测试方案。
4-回流炉测试操作步骤4-1 开始测试前，确保回流炉和系统处于正常关闭状态。
4-2 打开炉门，检查炉膛内部并进行清理。
4-3 关闭炉门，打开燃料和气体供应系统，并检查泄漏情况。
4-4 调整燃料和气体供应系统，确保燃料和气体供应量稳定。
4-5 打开点火装置，点燃燃料并观察火焰情况。
4-6 根据测试方案进行各项参数测试，如温度、压力、流量等。
4-7 在测试过程中随时观察和记录测试数据，并及时处理异常情况。
4-8 测试结束后，关闭炉门和燃料供应系统，并进行必要的清理和维护。
5-附件本文档涉及附件：附件2：示例测试记录表6-法律名词及注释6-1 安全帽：用于保护头部，防止意外伤害。
6-2 护目镜：用于保护眼睛，防止外物进入眼睛。
6-3 耳塞：用于保护耳朵，减少噪音对听力的影响。
6-4 燃料供应系统：用于将燃料输送到回流炉中，包括管道、阀门等设备。
《回流炉保养手册》课件
在这个PPT课件中，我们将深入了解回流炉的保养，包括结构、工作原理、注 意事项和保养方法。通过清晰易懂的内容，您将掌握回流炉保养的重要性与 方法。
回流炉的结构和工作原理
结构组成
介绍回流炉的主要结构组成，让您对其内部结构有一个清晰的了解。
工作原理及优点
详细解释回流炉的工作原理，以及它相对于其他炉型的优点。
提供更换回流炉零部 件的方法，包括需要 注意的关键事项，确 保 法及注意事项
描述回流炉表面涂层 的方法，并指出需要 注意的事项，以保证 表面涂层的质量和稳 定性。
总结
保养的重要性
强调回流炉保养对设备和生 产流程的重要性，以及如何 确保设备的持续高效运行。
影响因素及解决方法
其他炉型比较
将回流炉与其他炉型进行比较，帮助您更好地理解回流炉的独特性。
回流炉保养的注意事项
1 安全注意事项
指出保养回流炉时需要注意的安全问题，确 保工作场所和人员的安全。
2 保养前准备工作
介绍开始保养之前需要进行的准备工作，以 确保保养过程的顺利进行。
3 保养过程中注意事项
提供保养过程中的一些关键注意事项，确保 保养操作的准确性与有效性。
4 保养完成后处理
描述保养完成后应采取的措施，以确保回流 炉的正常运行。
回流炉保养的方法
清洗方法及注 意事项
介绍回流炉的清洗方 法，并指出需要注意 的事项，确保清洗的 效果和安全性。
润滑方法及注 意事项
详细介绍回流炉的润 滑方法，并列出需要 注意的关键事项，以 确保润滑的效果和持 久性。
更换零部件的 方法及注意事 项
列举影响回流炉保养效果的 因素，并提供相应的解决方 法，帮助您更好地应对问题。
回流炉作业指导书
回流炉作业指导书一、作业概述回流炉是一种常用的炉膛结构，用于对废气进行高温处理，以提高能源利用效率和减少环境污染。
本作业指导书旨在提供回流炉的操作指南，确保作业安全、高效进行。
二、作业前准备1. 确认回流炉的工作状态，包括温度、压力等参数，并记录在作业记录表中。
2. 检查回流炉的设备和管道是否完好，如有损坏或者泄漏，应及时修复。
3. 确保作业人员佩戴必要的防护装备，包括耐高温手套、防护眼镜和防护服等。
4. 确保作业现场通风良好，避免有害气体积聚。
三、作业步骤1. 打开回流炉的进气阀门，确保炉内有足够的燃料供应。
根据炉膛容量和工作要求，控制好进气量。
2. 打开炉膛内的点火装置，将燃料点火并保持燃烧状态。
注意观察燃烧情况，确保炉膛内的火焰稳定。
3. 确保炉膛内的温度达到预定的工作温度，根据需要调节燃料供应和进气量，以保持稳定的工作温度。
4. 监测回流炉的压力，确保在安全范围内。
如发现压力异常，应及时采取措施进行调整或者修复。
5. 定期检查炉膛内的燃料供应情况，确保燃料充足，并及时补充燃料。
6. 定期清洁炉膛内的积碳和杂物，以保持炉膛的通畅和燃烧效率。
7. 定期检查回流炉的设备和管道，确保无泄漏和损坏，如有问题应及时修复或者更换。
8. 根据作业结束的要求，逐步减少燃料供应和进气量，将回流炉逐渐住手工作。
9. 关闭回流炉的进气阀门，并确保炉膛内的火焰彻底熄灭。
10. 清理作业现场，将废弃物和杂物妥善处理。
四、作业安全注意事项1. 作业人员必须经过相关培训，了解回流炉的操作规程和安全注意事项。
2. 严禁在回流炉附近吸烟或者使用明火。
3. 作业人员应注意防止烫伤和烟气中毒，佩戴好防护装备，并确保作业现场通风良好。
4. 在作业过程中，严禁随意调整炉膛内的设备和管道，如需调整应由专业人员操作。
5. 如发现回流炉有异常情况，如温度过高、压力异常等，应即将住手作业，并及时报告相关负责人。
6. 作业结束后，应及时清理作业现场，确保无杂物和残留物。
回流炉作业指导书
回流炉作业指导书一、概述回流炉是一种用于加热和再循环工业流体的设备。
本作业指导书旨在提供回流炉的操作指南，以确保操作人员能够正确、安全地操作回流炉设备。
二、安全注意事项1. 在操作回流炉之前，必须穿戴适当的个人防护装备，包括耐高温手套、防护眼镜、耐酸碱服装等。
2. 操作人员必须熟悉回流炉的工作原理和操作流程，并严格按照操作规程进行操作。
3. 在操作过程中，严禁将手或者其他物体伸入回流炉内部，以免发生意外伤害。
4. 在操作回流炉时，必须保持设备周围的通道畅通，以便紧急情况下的撤离。
5. 在操作过程中，如发现异常情况或者设备故障，应即将住手操作并向上级报告。
三、操作步骤1. 准备工作a. 确保回流炉设备处于正常工作状态，检查设备的电源、水源等供应是否正常。
b. 检查回流炉设备的温度计、压力表等仪表是否准确可靠。
c. 检查回流炉设备的进出口阀门是否处于关闭状态。
d. 根据工艺要求，准备好需要加热和再循环的流体。
2. 启动回流炉a. 打开回流炉设备的电源开关，并确保设备正常启动。
b. 根据工艺要求，调节回流炉设备的温度和压力，使其达到预定数值。
c. 检查回流炉设备的运行状态，确保各项指标正常。
3. 加热流体a. 打开回流炉设备的进口阀门，将需要加热的流体引入回流炉。
b. 根据工艺要求，调节回流炉设备的加热功率，使流体温度逐渐升高。
c. 监测回流炉设备的温度和压力，确保其在安全范围内运行。
4. 再循环流体a. 打开回流炉设备的再循环阀门，将加热后的流体再循环回工艺系统。
b. 根据工艺要求，调节回流炉设备的再循环流量，以满足工艺需要。
c. 监测回流炉设备的再循环温度和压力，确保其在安全范围内运行。
5. 住手回流炉a. 关闭回流炉设备的进口阀门和再循环阀门，住手流体的进出。
b. 降低徊流炉设备的加热功率，使其逐渐冷却。
c. 关闭回流炉设备的电源开关，确保设备住手运行。
四、常见故障处理1. 温度过高或者过低a. 检查回流炉设备的温度计是否准确，如有问题及时更换或者校准。
回流焊 维护保养
回流焊的维护保养主要包括以下步骤：
清洁：断开设备电源，等待设备冷却后，使用温和的清洁剂和软布清洁设备表面和内部，特别注意清洁焊接区域和传送带，确保焊接区域无残留物。
润滑：回流焊设备的传动部件需要定期润滑，以减少摩擦阻力，延长设备使用寿命。
使用适当的润滑剂，按照设备说明书指引，对传动部件进行润滑。
注意避免过量润滑，以免影响设备运行。
螺丝维护：目视检查所有螺丝是否松动或脱落，包括炉下地面上的螺丝。
如有松动或脱落，及时通知技术员进行紧固或更换。
轨道维护：目视检查链条是否抖动和变形。
如有问题，需要进行调整或更换。
风扇维护：用吸尘器清理机壳上出风口的灰尘，以保持散热效果。
保养周期：建议每半年进行一次全面的维护保养，以保证回流焊设备的正常运行和延长使用寿命。
除了以上日常维护保养步骤，还需要注意以下几点：
保持设备清洁干燥，避免潮湿和灰尘。
不要在设备上放置重物或异物，以免损坏设备或影响正常运行。
定期检查设备的电源线、插头、插座等部件是否损坏或松动，如有损坏应及时更换或紧固。
在操作过程中，应注意安全，避免接触高温区域或运动部件，以免发生烫伤或其他安全事故。
如果设备出现故障或异常声音，应立即停机检查，并联系专业技术人员进行维修和排查。
通过以上维护保养措施，可以有效地保证回流焊设备的正常运行和延长使用寿命。
回流炉保养手册
6.對爐口進口處用布或擦拭 紙進行擦拭清潔.如圖(2-4)
2-4
(導螺桿)以WD-40清潔及 除鏽以D-TEK高溫潤滑油 潤滑.
季保養
1.觀察爐膛出風口是否覆有助焊劑 等髒物,如有可用鐵鏟將其贓物鏟 盡,再用爐膛清潔劑清除.如圖(2-1)
2-1
2.觀察爐膛頂面是否覆有助焊劑 等髒物,如有可用鐵鏟將其鏟盡, 再用爐膛清潔劑清除.如圖(2-2)
※以游標卡尺量測距離 ※以游標卡尺配合PCB生 產基板量測. ※調整方式:以進口處寬 度為基準點,倘若出板處 較寬或窄,以固定鉗及19 mm開口扳手將鏈條與軌 道後端轉動齒桿分開房 鬆,再以手轉動後端傳動 齒桿調整至與前,中端相 同距離始可.
2.軌道移動裝 置
滾動滑輪需正常來回滑動
※在WAKE UP温度擋中 以手動調整軌道寬度開 至極限來回行走，觀察 是否因阻力影響軌道寬 度。假設太緊，放鬆移 動裝置
2-6
c.檢查下端blower熱風馬達.有否 污垢,異物.如圖(2-7)如有污垢及 異物可將其拆下用CP-02清潔其 污垢再以WD-40除鏽.
2-7 d.檢查抽風扇有否污垢,異物.如圖 (2-8)及排風管有否破損. 注:排風管以酒精清潔管壁.
2-8
e.檢查鏈條是否有變形與齒輪有 否吻合,及在鏈條與鏈條間孔是否 被異物堵塞.如有可用鐵刷將其去 除.如圖(2-9)
迴 焊 爐 保 養 手 冊
保養的目的
設 備 保 養
保養用品
作業流程 保養計劃 保養方法
安全!
保養目的
1. 延長機台使用壽命 2. 保障SMT穩定生產, 提高產量. 3. 保証產品品質.
保養用品
1.吸塵器,無塵紙或碎布.毛刷,鐵刷. 2.清潔劑(CP-02),爐膛清洗劑,D-TEK 高溫鏈條油,WD-40,煤油,酒精. 3.英制內六角扳手,活動扳手.鏟刀,十 字螺絲刀,一字螺絲刀.鐵皮箱.風速測 量儀.萬用表.游標卡尺.
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
文件名称
CR6000回流爐操
作指引和保养指
引
文件编号 PG-WI-085 页 次
版 次
A/01
Page 1 of 2
文件更改简历
版本 更改类别 更改内容简要
生效日期
增加 删除 日期 作废
A/01 首版发行
本文件分发部门：
□ 总经理 □ 包装部 □ 采购部
□ 行政部 □ 注塑部 □ 计划部
□ SMT □ 仓库部 □ 财务部
□ 品管部 □ 工程部 □ 装配部
□ 生产部
□ 其它：
制定部门 编制人 审 核 批准 生效日期 受控印章
文件名称
CR6000回流爐操
作指引和保养指
引
文件编号 PG-WI-085 页 次
版 次
A/01
Page 2 of 2
1.目的
规范CR6000回流爐的操作方法,合格、安全使用.
2.适用范围
适用于XXX有限公司
3.使用工具
六角螺絲刀
4.操作步骤
4．1开机步骤
接通电源,打开电源开关.查看机器是否通电,<指示灯亮起>。
4．2操作步骤
4．2．1 检查軌道上具是否有異物或异常现象。
4．2．2 確認沒有異常後, 放一片PCB在軌道入口.
4．2．3 首件PCB出來後檢查錫點是否焊接不良. PCB過爐後不可過熟變色.
4．2．4
正式生產時, PCB會自動入爐中. 生產途中不可伸手入設備.
4．2．5 貼片完成後, 設備會自動送出PCB.
5.注意事项
5．1在机器正常动作的状态下，切勿将双手或其它部份伸及設備. 以免造成压伤、电击燒傷事项。
5．2在使用本机时，机体周围严禁摆放易燃、易爆物品。
5．3如有任何異常, 按緊急按制停機.
6．保养指引
保养周期 = 每天
6.1检查外观清洁
6.2用风枪清理入板及出板灰尘
6.3检查工作时, 声音是否正常
6.4检查进出板是否正常
6.5检查过炉后贴片效果
6.6检查机內抽风机是否正常工作
6.7记录保养日期、保养内容，并根据保养周期预计下期保养时间
