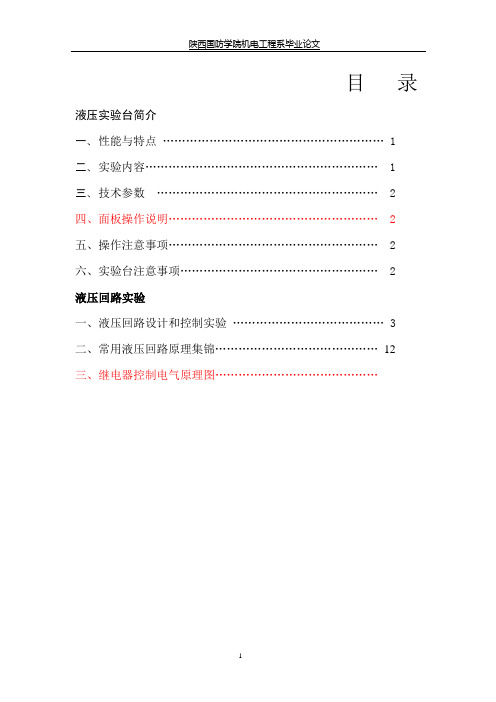

目录液压实验台简介一、性能与特点 (1)二、实验内容 (1)三、技术参数 (2)四、面板操作说明 (2)五、操作注意事项 (2)六、实验台注意事项 (2)液压回路实验一、液压回路设计和控制实验 (3)二、常用液压回路原理集锦 (12)三、继电器控制电气原理图……………………………………XK-MBH1 液压实验台该实验台是根据“液压控制传动”等通用教材设计而成，集液压元件模块和继电器控制为一体，除可进行常规的液压基本控制回路实验外，还可进行液压组合应用实验及液压技术课程设计。
实验台采用继电器控制和面板能够进行PLC 的扩展添加控制两种方式，使学生在掌握传统的继电器控制之外，也能够通过准备相关的PLC器件，通过相应的接口连接，学习PLC 编程控制。
其完美结合了液压技术和电气控制技术，适用电工、机电一体化等专业实训考核。
一、性能与特点1、实验台采用立式台面设计，电气控制为右置式安排。
2、控制面板为液压控制面板，配有PLC连接接口和継电器两种控制方式，电气系统为独立控制模式，互不干扰，并采用安全24V 电压。
3、液压实验台设置了系统油温上升检测传感器和系统压力卸荷控制装置；4、液压实验台元件采用工业用实物阀体，可以达到实际现场操作的目的。
5、液压系统在工作中压力不大于5Mpa的条件下，液压元件无漏油现象。
6、液压站配置有流量控制阀，可根据要求调整所需导流的流量，并配备有流量计，可以即时的根据需要进行调控。
7、操作台采用T型铝合金型材制作，配合特殊设计的元件模块，可以随意地组合搭接各种实验回路。
二、实验内容1、液压传动系统组成示范演示实验。
2、液压传动各元、部件结构及工作原理观摩、拆装实验。
3、多种液压回路控制实验。
三、技术参数液压实验台电机：Y80 功率： 1.5KW 转速： 1400r/Min 电压：380V 泵：CB-FC10 额定排量： 2ml/rev 额定压力：5MPa四、面板操作说明五、操作注意事项1、在实验回路连接好后，确保油路连接无误后再通电，启动油泵电机；2、定量齿轮泵所用的溢流阀起安全阀作用，不要随意调节；3、实验面板为“T”型槽结构，液压元件均配有可方便安装的过渡板，实验时，只需将元件安装在“T”型槽中即可；六、实验台注意事项：1、因实验元器件结构和用材的特殊性；在实验的过程中务必注意稳拿轻放防止碰撞；在回路实验过程中确认安装稳妥无误才能进行加压实验。
液压传动系统实验指导书
实验一节流调速回路性能实验1实验目的通过对节流阀进口节流调速和出口节流调速两种调速回路的实验，得出它们的调速回路特性曲线，并分析比较它们的调速性能。
（速度-负载特性和功率性能）2实验装置RCYCS-B液压综合测试实验台，秒表。
3实验内容及原理节流调速回路是由定量泵、流量控制阀、溢流阀和执行元件等组成，它通过改变流量控制阀阀口的开度，即通流截面积来调节和控制流入或流出执行元件的流量，以调节其运动速度。
节流调速回路按照其流量控制阀安放位置的不同，分为进口节流调速、出口节流调速和旁路节流调速三种。
图1-1 进油节流调速回路原理图图1-2回油节流调速回路原理图在加载回路中，当压力油进入加载液压缸右腔时，由于加载液压缸活塞杆与调速回路工作液压缸的活塞杆将处于同心位置直接对顶，而且它们的缸筒都固定在工作台上，因此工作液压缸的活塞杆受到一个向左的作用力（负载F L），调节溢流阀Ⅱ可以改变F L的大小。
在调速回路中，工作液压缸的活塞杆的工作速度v与节流阀的通流面积α、溢流阀调定压力P1（定量泵供油压力）及负载F L有关。
而在一次工作过程中，α和P1都预先调定不再变化，此时活塞杆运动速度v只与负载F L有关。
v与F L之间的关系，称为节流调速回路的速度负载特性。
α和P1确定之后，改变负载F L的大小，同时测出相应的工作液压缸活塞杆速度v，就可测得一条速度负载特性曲线。
4实验步骤a.根据液压原理图在实验台上将回路连接好。
b.按下定量泵启动按钮启动定量泵，调节溢流阀Ⅰ手柄，缓慢旋紧，通过观察压力表P1将定量泵的出口压力调节到3.5-4MPa。
c.按下变量泵启动按钮启动变量泵，调节溢流阀Ⅱ手柄，缓慢旋紧，通过观察压力表P3将变量泵的出口压力调节到0.5MPa。
d.按下按钮Y1和Y2 ,可分别伸出工作缸和加载缸，反复控制两个油缸前进或后退几次，观察缸杆的运动是否正常。
e.将工作缸退回，按下按钮Y2，将加载缸伸出顶到工作缸，在加载缸运行过程中，通过观察压力表P4，记录加载缸工作腔压力值。
机械毕业设计586电液控综合实验台正文
第一章前言液压综合实验台包括电控、液控等，它的设计与制造将极大的缓解现有实验室实验设备短缺和落后的现状，同时电液控综合实验台在整个液压教学实验中将发挥很大的作用，是液压教学实验中不可缺少的重要组成部分。
本论文重点叙述了液压综合实验台的系统组成和元件设置。
从各方面分析与其它实验台的不同点，突出它的综合性，其最大的优点就是可以在一个实验平台上做多种实验，所做实验各元件和管路可由实验操作者自行设计、连接。
1.1课题研究的背景实验是液压教学必不可少的辅助环节，学校现有的液压传动教学实验台可用于定量叶片泵工作特性实验、先导式溢流阀性能实验及节流调速回路性能实验。
通过实验，可使学生增强对定量叶片泵工作性能、先导式溢流阀静态性能和动态性能以及各种节流调速回路特性的理解，加深对液压系统各种特性参数的感性认识。
实验数据的获得可归结为液压系统中压力、流量和速度等物理量静态、动态值的测取，误差很大。
如为测量液压缸活塞杆在不同负载条件下的运动速度，实验时首先测出活塞杆的总行程，再利用秒表测量活塞杆走完这段行程所用时间，两者相除得到活塞杆的运动速度，这种方法很难客观准确地反映液压缸活塞杆带负载工作时的速度特性。
利用压力表测量液压系统中某一给定点的压力，表盘指针所指示的刻度对应某一压力值，由于小幅度波动的压力振摆和随时间而漂移的压力偏移值很难通过压力表指针反映出来，有限的刻度格数使读数依赖于实验操作者的目测习惯，从而使测量精度得不到保证。
而且对液压系统加载一卸荷时被控压力随时间变化所反映的动态特性参数如动态超调，只能作出定性分析。
而且现有实验台的灵活性不高，不能充分锻炼学生的动手及思维能力。
1.2课题研究的内容我的毕业设计题目是电液控综合实验台。
在实验台设计过程中，我们参考了学校现有的液压传动教学实验设备，综合了它们的优点和缺点，所设计的电液控综合实验台采用可以快速转接的方式，使一台设备可以完成五种甚至更多的实验回路，如压力形成、液压泵性能实验、溢流阀静动态性能实验、节流调速回路性能实验、比例阀性能实验。
液压与气压传动实验报告总结
液压与气压传动实验报告总结一、实验目的本次实验旨在通过实践操作，深入了解液压与气压传动的基本原理、特点及其应用，掌握液压与气压传动系统的组成结构、工作原理和调试方法。
二、实验仪器设备1. 液压传动系统：液压泵、油箱、电磁换向阀、单向阀、双向阀等；2. 气压传动系统：气源装置、气缸及阀门等；3. 实验工具：扳手、梅花扳手、螺丝刀、万用表等。
三、实验内容1. 液压传动系统调试（1）检查液压系统各部件是否连接牢固；（2）启动电机，打开油箱油塞，使泵抽取油液并循环运转；（3）调整电磁换向阀使其正常工作，并观察各执行元件的工作状态；（4）通过调整单向阀和双向阀来控制执行元件的运动方向和速度。
2. 气压传动系统调试（1）检查气源装置是否正常工作，并打开气缸进出口的球形活门；（2）观察气缸的工作状态，通过调整阀门来控制气缸的运动方向和速度；（3）通过改变气源压力来调节气缸的工作效果。
四、实验结果分析1. 液压传动系统在实验中，我们成功地完成了液压传动系统的调试，通过观察执行元件的运动状态和调整各阀门，掌握了液压传动系统的基本原理和工作方法。
同时，我们还发现液压传动系统具有承受大功率、稳定性好、精度高等特点，在机械制造、航空航天等领域得到广泛应用。
2. 气压传动系统在实验中，我们也成功地完成了气压传动系统的调试。
通过观察气缸的运动状态和调整阀门，掌握了气压传动系统的基本原理和工作方法。
同时，我们还发现气压传动系统具有结构简单、易于维护、成本低等特点，在机械加工、汽车制造等领域得到广泛应用。
五、实验结论本次实验深入了解了液压与气压传动的基本原理、特点及其应用，并掌握了液压与气压传动系统的组成结构、工作原理和调试方法。
通过实践操作，我们不仅提高了自己的实践能力，还深入了解了液压与气压传动技术在机械制造、航空航天、汽车制造等领域的应用前景。
34《液压与气压传动技术》实验指导书及实验报告
《液压与气压传动技术》实验指导书及实验报告实验一 液压泵性能测试实验一、实验目的1、了解液压泵主要特性(功率特性、效率特性)和测试装置；2、掌握液压泵主要特性测试原理和测试方法二、实验内容和原理1、测试装置液压原理图1.变量泵驱动电机,2.变量叶片泵,3. 变量叶片泵安全阀,4.功率传感器、转速传感器,5.压力传感器,6. 定量泵驱动电机,7. 定量齿轮泵,8. 定量齿轮泵安全阀,9. 变量叶片泵吸油滤油器,10. 定量齿轮泵吸油滤油器,11.节流阀,12. 节流阀,13. 流量传感器,2、液压泵的空载性能测试液压泵的空载性能测试主要是测试泵的空载排量。
液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。
理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。
空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa 的输出压力）下泵轴每转排出油液的体积。
测试时，将节流阀12全关，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器5显示数值满足空载压力要求，测试记录泵流量q （L/min ）和泵轴转速n(r/min)，则泵的空载排量0V 可由下式计算： n q V ⨯=10000 （r m /3） 3、液压泵的流量特性和功率特性测试液压泵的流量特性是指泵的实际流量q 随出口工作压力p 变化特性。
液压泵的功率特性是指泵轴输入功率随出口工作压力p 变化特性。
测试时，将溢流阀3调至高于泵的额定工作压力，用节流阀12给被试液压泵2由低至高逐点加载。
测试时，记录各点泵出口压力p 、泵流量q （L/min ）、电机功率(KW) 和泵轴转速n （r/min ），将测试数据绘制泵的效率特性曲线和功率特性曲线。
4、液压泵的效率特性(机械效率、容积效率、总效率) 测试液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p 变化特性。
测试时，将溢流阀3调至高于泵的额定工作压力，用节流阀12给被试液压泵2由低至高逐点加载。
液压与气压传动综合探究性实验的设计
液压与气压传动综合探究性实验的设计目录一、内容描述 (2)1. 实验目的与意义 (3)2. 液压与气压传动的应用领域 (4)二、液压传动基础知识 (5)1. 液压油的主要性质 (6)2. 液压元件的分类与功能 (8)3. 液压基本回路分析 (9)三、气压传动基础知识 (10)1. 空气的物理性质 (11)2. 气压元件的分类与功能 (12)3. 气压基本回路分析 (13)四、液压与气压传动系统的设计方法 (14)1. 系统需求分析 (17)2. 传动介质的选择 (18)3. 液压与气压元件的选型与布局 (19)4. 控制系统的设计 (20)五、实验平台的搭建与调试 (21)1. 实验平台的选择与搭建原则 (22)2. 液压与气压元件的安装与调试 (24)3. 系统的联合调试与优化 (25)六、实验过程与结果分析 (26)1. 实验内容与步骤 (27)2. 数据采集与处理方法 (29)3. 结果分析与讨论 (30)七、实验总结与展望 (31)1. 实验成果总结 (32)2. 存在问题与改进措施 (34)3. 对未来研究的展望 (35)一、内容描述本次实验设计主要围绕液压与气压传动的综合探究展开，旨在通过实验加深学生对液压与气压传动基本原理的理解，提高其实践操作能力，并培养分析和解决实际问题的能力。
实验设计内容丰富多样，既包括对基础理论的验证，也包含对实际应用场景的模拟与探究。
实验原理介绍：首先，实验将介绍液压与气压传动的基本原理，包括液体和气体的压力产生、传递以及控制等基础知识，为后续实验打下基础。
液压传动实验：在液压传动实验中，将通过搭建简单的液压传动系统，探究压力、流量、方向控制等基本原理在实际系统中的应用。
实验将涉及液压泵、液压缸、控制阀等元件的操作与性能检测。
气压传动实验：气压传动实验将围绕气动系统的基本原理展开，包括气源、气缸、气动阀等元件的运作原理及特性。
学生将了解气压传动系统在自动控制领域的应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海百睿教仪 技术资料》》
液压类
工业型液压综合实验台
YD-A型
技
术
说
明
书
上海百睿机电设备有限公司
上海百睿教仪 技术资料》》
液压类
上海百睿教仪 技术资料》》
液压类
YD-A型 液压传动综合实验台
YD-A型快插组合式液压传动实验台是根据现代教学特点和最新的液压传动课程教学大
纲要求设计的实验台。它采用先进的力士乐技术的液压元件和独特的模块化，构成了插接方
便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实
验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力
的目的。
一、主要特点:
1.系统全部采用标准的工业液压元器件，使用安全可靠，贴近工业化。
2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁
干净。
3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
4.采用可编控制器（PLC）与微机通讯，实现电气自动化控制、可在线编程监控及故障
检测。
5.增加组态仿真软件，实现功能强化。
6.增加液压仿真软件，增加虚拟软件回路搭接及检测故障功能。
①常用液压元件的性能测试
1.液压泵的特性测试（静态测试）
2.溢流阀的特性测试（静态测试）
3.节流调速阀的特性测试
②液压传动基本回路实验：
1) 溢流阀调压回路
2) 简单压力调定回路
3) 溢流阀缓冲回路
4) 二级压力回路
5) 双向压力调整回路
6) 多个溢流阀的调压回路
7) 减压阀的减压回路
8) 换向阀的卸荷回路
上海百睿教仪 技术资料》》
液压类
9) 先导式溢流阀的卸荷回路
10) 顺序阀的平衡回路
11) 速度调节回路
12) 调速阀短接速度换接回路
13) 节流阀进油节流调速回路
14) 节流阀回油节流调速回路
15) 调速阀进油节流调速回路
16) 调速阀回油节流调速回路
17) 节流阀变压节流调速回路
18) 调速阀变压节流调速回路
19) 进油节流调速回路
20) 回油节流调速回路
21) 方向控制回路
22) 保压（自锁）回路
23) 双缸工作控制回路
24) 顺序阀顺序动作回路
25) 电气行程开关顺序动作回路
26) 压力继电器顺序动作回路
27) 用PLC控制液压回路和系统
28) 液压传动性能实训
④ 学生自行设计、组装的扩展液压回路实验可达80种.
⑤ 可编程序控制器（PLC）电气控制实验，机电液一体控制实验形
式。
1、PLC的指令编程，梯形图编程的学习
2、PLC编程软件的学习及使用
3、PLC与计算机的通，在线调试、监控
4、PLC对液压传动控制的优化
上海百睿教仪 技术资料》》
液压类
二、实验台组成：
① 实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1500mm×650mm×1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以博世力士乐Rexroth技术元件元件为主，配置详见配置清单。
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
④ 电气测控单元
可编程序控制器(PLC)：西门子S7-200系列，CPU224,I/O口24点，继电器输出形式，
电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能.
上海百睿教仪 技术资料》》
液压类
液压仿真软件界面简介图例
1 2 3 4 5 6
7 8 9 10 11 12 13
1、显示液压仿真油管内部液压的流向； 2、电磁铁的工作指示灯；
3、液压油缸； 4、三位四通电磁换向阀的结构图，阀芯可根据实际工作位置切换；
5、接近开关，可实时的读取到接近开关的工作状态；（如上图：绿颜色表示电磁铁处于
工作状态，相对应的PLC端口输出控制信号）
6、液压回路工作原理图；
7、虚拟压力表；（可在电脑界面打开参数设定调节溢流阀控制压力，并在压力表虚拟读
数中显示）
8、压力表虚拟读数； 9、定量齿轮泵工作部分；
10、液压油源； 11、直动式溢流阀；
12、虚拟按钮控制面板，可替代硬件PLC按钮信号输入；13、液压系统工作状态表。
上海百睿教仪 技术资料》》
液压类
部分组态回路图如下：
