【CN209512756U】一种工件平行度的检验装置【专利】
【CN209593230U】一种用于电机绕铜线的放置装置【专利】
代理人 明志会
(51)Int .Cl . H02K 15/08(2006 .01)
(10)授权公告号 CN 209593230 U (45)授权公告日 2019.11.05
( 54 )实用新型名称 一种用于电机绕铜线的放置装置
( 57 )摘要 本实 用新型公开了一 种 用于电 机绕 铜线的
6 .根据权利要求1所述的一种用于电机绕铜线的放置装置，其特征在于：所述固定座 (22)和第二齿轮(23)构成焊接一体化结构。
2
CN 209593230 U
说 明 书
1/4 页
一种用于电机绕铜线的放置装置
技术领域 [0001] 本实用新型涉及机械加工设备技术领域，具体为一种用于电机绕铜线的放置装 置。
放置装置 ，包括底座、工作台、固定座和第二齿 轮 ，所述底座底端的四个拐角处均安装有万向 轮 ，所述底座顶端的 另一 侧安装有气泵 ，并 且气 泵的一侧安装有第一导气管，所述气泵的另一侧 安装有第二导气管，所述底座顶端的中间位置处 通过旋转座旋转有固定座，而且固定座的外侧焊 接有第二齿轮 ，所述固定座的顶端安装有铰接 座 ，所述固定座的顶端通过铰接座铰接有工作 台 ，所述第二导气管远离气泵的一端与喷洒装置 的 一端 相连通 。本实 用新型通过安装有气泵 、喷 头和喷洒装置实现对电 机转子进行清洁的功能 ， 气泵工作将空气抽入到喷洒装置中 ，再通过喷头 喷出气体对电 机转子的表面进行清洁 ，除去转子 表面的灰尘和杂质。
背景技术 [0002] 在电机的加工生产过程中，需要将铜线缠绕在电机转子的外侧，为了更加便捷的 进行缠绕 ，需要使 用放置装置放置电 机转子 ，但是现有的 用于电 机绕 铜线的 放置装置存在 很多问题或缺陷。 [0003] 第一，传统的用于电机绕铜线的放置装置不能对不同尺寸的电机转子进行固定， 在 用铜线对电 机转子进行缠绕的过程中 ，电 机转子若不能很好的固定 ，将会影响铜线的缠 绕过程。 [0004] 第二，传统的用于电机绕铜线的放置装置不能对电机转子进行清洁，若电机转子 表面存在大量灰尘和杂质，而铜线缠绕转子，容易将灰尘缠绕在内，在后续将会影响转子的 质量。 [0005] 第三，传统的用于电机绕铜线的放置装置不能调整角度，在对电机转子进行缠绕 铜线的过程中，需要对电机转子进行角度的调整使得电机转子满足铜线的缠绕要求。
【CN209513415U】一种镍钛器械抗折性能测定装置【专利】

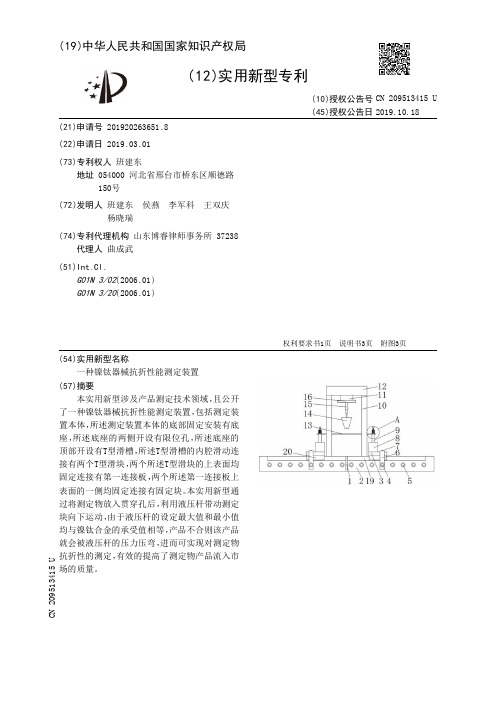

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920263651.8(22)申请日 2019.03.01(73)专利权人 班建东地址 054000 河北省邢台市桥东区顺德路150号(72)发明人 班建东 侯燕 李军科 王双庆 杨晓瑞 (74)专利代理机构 山东博睿律师事务所 37238代理人 曲成武(51)Int.Cl.G01N 3/02(2006.01)G01N 3/20(2006.01)(54)实用新型名称一种镍钛器械抗折性能测定装置(57)摘要本实用新型涉及产品测定技术领域，且公开了一种镍钛器械抗折性能测定装置，包括测定装置本体，所述测定装置本体的底部固定安装有底座，所述底座的两侧开设有限位孔，所述底座的顶部开设有T型滑槽，所述T型滑槽的内腔滑动连接有两个T型滑块，两个所述T型滑块的上表面均固定连接有第一连接板，两个所述第一连接板上表面的一侧均固定连接有固定块。
本实用新型通过将测定物放入贯穿孔后，利用液压杆带动测定块向下运动，由于液压杆的设定最大值和最小值均与镍钛合金的承受值相等，产品不合则该产品就会被液压杆的压力压弯，进而可实现对测定物抗折性的测定，有效的提高了测定物产品流入市场的质量。
权利要求书1页 说明书3页 附图3页CN 209513415 U 2019.10.18C N 209513415U权 利 要 求 书1/1页CN 209513415 U1.一种镍钛器械抗折性能测定装置，包括测定装置本体(1)，其特征在于：所述测定装置本体(1)的底部固定安装有底座(2)，所述底座(2)的两侧开设有限位孔(5)，所述底座(2)的顶部开设有T型滑槽(19)，所述T型滑槽(19)的内腔滑动连接有两个T型滑块(20)，两个所述T型滑块(20)的上表面均固定连接有第一连接板(3)，两个所述第一连接板(3)上表面的一侧均固定连接有固定块(8)，两个所述第一连接板(3)上表面的另一侧均活动连接有第一固定板(6)，两个所述第一固定板(6)的上表面均活动套接有两个第二限位螺丝(7)，四个所述第二限位螺丝(7)均贯穿第一固定板(6)并延伸至第一连接板(3)，两个所述第一固定板(6)的两侧均活动套接有第一限位螺丝(4)，四个所述第一限位螺丝(4)贯穿第一固定板(6)并延伸至限位孔(5)的内腔，且第一限位螺丝(4)与限位孔(5)相适配，两个所述固定块(8)的顶部均固定连接有第一固定柱(9)，两个所述第一固定柱(9)的中部开设有贯穿孔(18)，两个所述贯穿孔(18)的内腔活动套接有镍钛合金根管(13)，两个所述第一固定柱(9)的顶部均活动套接有第三限位螺丝(17)，所述底座(2)上表面的中部固定连接有两个第二固定柱(10)，两个所述第二固定柱(10)的顶部固定安装有限位板(12)，且限位板(12)底部的两端与两个第二固定柱(10)固定连接，所述限位板(12)底部的中心处固定连接有第二固定板(11)，所述第二固定板(11)的底部固定连接有第二连接板(16)，所述第二连接板(16)底部的中心处固定安装有液压杆(15)，所述液压杆(15)的底部固定连接有测定块(14)。
【CN209559920U】一种测量装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920468448.4(22)申请日 2019.04.08(73)专利权人 河北亮图伟业信息科技有限公司地址 050000 河北省石家庄市裕华区鑫科国际广场A座1518室(72)发明人 程平 (74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 苏友娟(51)Int.Cl.G01P 13/02(2006.01)B64D 47/00(2006.01)(54)实用新型名称一种测量装置(57)摘要本实用新型公开了一种测量装置，包括固定底板、安装筒、转杆、风叶、挡杆和控制主板，所述固定底板与无人机相互固定，在固定底板上开有纵向沉槽、风叶沉槽和横向沉槽，所述纵向沉槽、风叶沉槽和横向沉槽三者相互连通，纵向沉槽与横向沉槽相互垂直；所述安装筒上设置有安装轴，安装轴设置在横向沉槽中，且安装轴两端设置有第一转轴，两根第一转轴分别与横向沉槽的两端相互固定，安装筒与纵向沉槽相互配合；所述风叶与转杆相互固定，转杆安装在安装筒上，且转杆设置有扭矩传感器，风叶与风叶沉槽相互配合，挡杆安装在纵向沉槽中；所述第一转轴连接有驱动电机，扭矩传感器、驱动电机均与控制主板电性连接。
权利要求书1页 说明书3页 附图4页CN 209559920 U 2019.10.29C N 209559920U权 利 要 求 书1/1页CN 209559920 U1.一种测量装置，其特征在于：包括固定底板(1)、安装筒(2)、转杆(3)、风叶(4)、挡杆(5)和控制主板，所述固定底板(1)与无人机相互固定，在固定底板(1)上开有纵向沉槽(11)、风叶沉槽(12)和横向沉槽(13)，所述纵向沉槽(11)、风叶沉槽(12)和横向沉槽(13)三者相互连通，纵向沉槽(11)与横向沉槽(13)相互垂直；所述安装筒(2)一端设置有安装轴(21)，另一端安装有转杆(3)，安装轴(21)设置在横向沉槽(13)中，且安装轴(21)两端设置有第一转轴(22)，两根第一转轴(22)分别与横向沉槽(13)的两端相互固定，安装筒(2)与纵向沉槽(11)相互配合；所述风叶(4)与转杆(3)相互固定，在转杆(3)上设置有扭矩传感器，风叶(4)与风叶沉槽(12)相互配合，挡杆(5)安装在纵向沉槽(11)中；所述第一转轴(22)连接有驱动电机，扭矩传感器、驱动电机均与控制主板电性连接。
【CN209961129U】一种高度检具【专利】

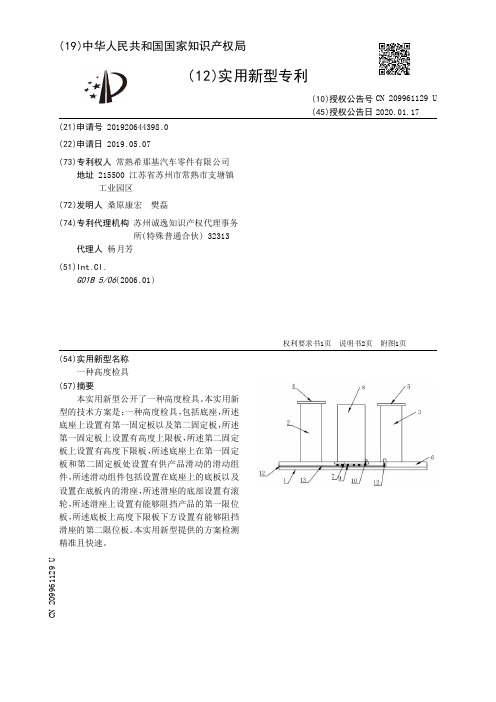

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920644398.0(22)申请日 2019.05.07(73)专利权人 常熟希那基汽车零件有限公司地址 215500 江苏省苏州市常熟市支塘镇工业园区(72)发明人 桑原康宏 樊磊 (74)专利代理机构 苏州诚逸知识产权代理事务所(特殊普通合伙) 32313代理人 杨月芳(51)Int.Cl.G01B 5/06(2006.01)(54)实用新型名称一种高度检具(57)摘要本实用新型公开了一种高度检具。
本实用新型的技术方案是：一种高度检具，包括底座，所述底座上设置有第一固定板以及第二固定板，所述第一固定板上设置有高度上限板，所述第二固定板上设置有高度下限板，所述底座上在第一固定板和第二固定板处设置有供产品滑动的滑动组件，所述滑动组件包括设置在底座上的底板以及设置在底板内的滑座，所述滑座的底部设置有滚轮，所述滑座上设置有能够阻挡产品的第一限位板，所述底板上高度下限板下方设置有能够阻挡滑座的第二限位板。
本实用新型提供的方案检测精准且快速。
权利要求书1页 说明书2页 附图1页CN 209961129 U 2020.01.17C N 209961129U权 利 要 求 书1/1页CN 209961129 U1.一种高度检具，包括底座，其特征在于：所述底座上设置有第一固定板以及第二固定板，所述第一固定板上设置有高度上限板，所述第二固定板上设置有高度下限板，所述底座上在第一固定板和第二固定板处设置有供产品滑动的滑动组件，所述滑动组件包括设置在底座上的底板以及设置在底板内的滑座，所述滑座的底部设置有滚轮，所述滑座上设置有能够阻挡产品的第一限位板，所述底板上高度下限板下方设置有能够阻挡滑座的第二限位板。
2.根据权利要求1所述的一种高度检具，其特征在于：所述底板与滑座连接处设置有耐磨层。
3.根据权利要求2所述的一种高度检具，其特征在于：所述底板上设置有供滑座放入的滑槽。
【CN209590208U】一种基于电气设备的外部绝缘性能便捷式检测装置【专利】

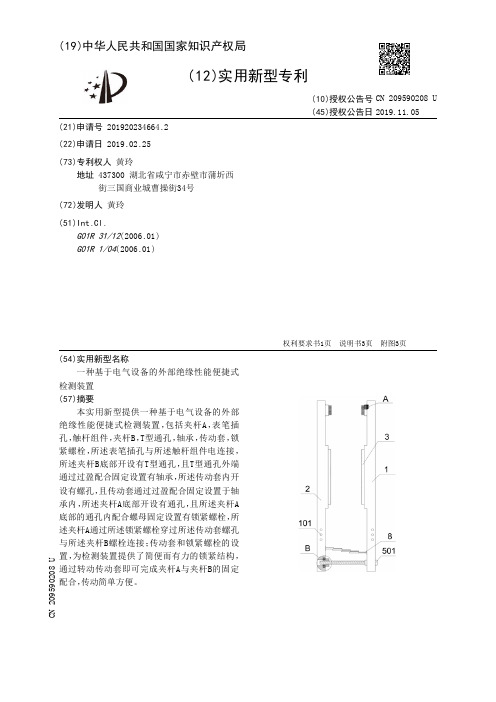

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920234664.2(22)申请日 2019.02.25(73)专利权人 黄玲地址 437300 湖北省咸宁市赤壁市蒲圻西街三国商业城曹操街34号(72)发明人 黄玲 (51)Int.Cl.G01R 31/12(2006.01)G01R 1/04(2006.01)(54)实用新型名称一种基于电气设备的外部绝缘性能便捷式检测装置(57)摘要本实用新型提供一种基于电气设备的外部绝缘性能便捷式检测装置，包括夹杆A，表笔插孔，触杆组件，夹杆B，T型通孔，轴承，传动套，锁紧螺栓，所述表笔插孔与所述触杆组件电连接，所述夹杆B底部开设有T型通孔，且T型通孔外端通过过盈配合固定设置有轴承，所述传动套内开设有螺孔，且传动套通过过盈配合固定设置于轴承内，所述夹杆A底部开设有通孔，且所述夹杆A 底部的通孔内配合螺母固定设置有锁紧螺栓，所述夹杆A通过所述锁紧螺栓穿过所述传动套螺孔与所述夹杆B螺栓连接；传动套和锁紧螺栓的设置，为检测装置提供了简便而有力的锁紧结构，通过转动传动套即可完成夹杆A与夹杆B的固定配合，传动简单方便。
权利要求书1页 说明书3页 附图3页CN 209590208 U 2019.11.05C N 209590208U权 利 要 求 书1/1页CN 209590208 U1.一种基于电气设备的外部绝缘性能便捷式检测装置，其特征在于：该检测装置包括夹杆A(1)，表笔插孔(101)，触杆组件，夹杆B(2)，T型通孔(201)，轴承(4)，传动套(5)，锁紧螺栓(501)，所述表笔插孔(101)设于所述夹杆A(1)与所述夹杆B(2)上，且所述触杆组件也设于所述夹杆A(1)与所述夹杆B(2)上，所述表笔插孔(101)与所述触杆组件电连接；所述夹杆B(2)底部开设有T型通孔(201)，且所述T型通孔(201)外端通过过盈配合固定设置有轴承(4)；所述传动套(5)内开设有螺孔，且所述传动套(5)通过过盈配合固定设置于所述轴承(4)内；所述夹杆A(1)底部开设有通孔，且所述夹杆A(1)底部的通孔内配合螺母固定设置有锁紧螺栓(501)；所述夹杆A(1)通过所述锁紧螺栓(501)穿过所述传动套(5)螺孔与所述夹杆B(2)螺栓连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920543599.1
(22)申请日 2019.04.19
(73)专利权人 北京中丽制机工程技术有限公司
地址 101111 北京市通州区中关村科技园
通州园光机电一体化产业基地兴光四
街3号
(72)发明人 李豪杰 王富强 李晓磊 乔智孝
孙岩 隋巨博
(74)专利代理机构 北京华沛德权律师事务所
11302
代理人 房德权
(51)Int.Cl.
G01B 5/252
(2006.01)
(54)实用新型名称
一种工件平行度的检验装置
(57)摘要
本实用新型公开了一种工件平行度的检验
装置，所述检验装置包括底座以及分别设置于底
座上的工件承载部和平行度检验部，工件承载部
用于承载待检验的工件，平行度检验部包括支撑
柱、滑动连接于所述支撑柱的移动板以及与所述
移动板固定连接的百分表，通过移动所述移动板
带动所述百分表移动以对承载于所述工件承载
部的待检验的工件进行平行度的检验，本实用新
型的工件平行度的检验装置检验精度高，且可减
少手工检测的误差，大幅提高检验效率。
权利要求书1页 说明书4页 附图1页
CN 209512756 U
2019.10.18
C
N
2
0
9
5
1
2
7
5
6
U
1.一种工件平行度的检验装置，其特征在于，包括底座以及分别设置于所述底座上的
工件承载部和平行度检验部；
所述工件承载部用于承载待检验的工件；
所述平行度检验部包括支撑柱、滑动连接于所述支撑柱的移动板以及与所述移动板固
定连接的百分表；通过移动所述移动板带动所述百分表移动以对承载于所述工件承载部的
待检验的工件进行平行度的检验。
2.根据权利要求1所述的检验装置，其特征在于，所述工件承载部可转动地设置于所述
底座上。
3.根据权利要求1或2所述的检验装置，其特征在于，所述工件承载部包括固定轴和转
动轴，所述待检验的工件放置于所述转动轴上；
所述固定轴与所述底座固定连接，所述固定轴的背向所述底座的表面向外凸起，所述
转动轴的靠近所述底座的表面向内凹陷形成凹槽，所述凹槽套接于所述凸起，且所述凹槽
的内壁与所述凸起的外表面之间设置有滚动轴承以使所述转动轴与所述固定轴转动连接。
4.根据权利要求3所述的检验装置，其特征在于，所述工件承载部还包括工件固定部，
所述工件固定部用于固定放置于所述转动轴上的待检验工件。
5.根据权利要求4所述的检验装置，其特征在于，所述工件固定部包括压板以及锁紧
轴，所述锁紧轴的一端与所述压板连接，所述锁紧轴的另一端插接于所述转动轴的内部，所
述压板设置在所述转动轴的上方，所述工件固定部还包括偏心轴，所述偏心轴的一端穿过
所述转动轴的侧面与所述锁紧轴连接，所述锁紧轴的另一端与所述转动轴之间还设置有第
一弹簧，通过所述偏心轴的运动带动所述锁紧轴向下运动从而带动所述压板压紧承载于所
述转动轴上的待检验的工件。
6.根据权利要求5所述的检验装置，其特征在于，所述工件固定部还包括固定于所述偏
心轴的另一端的转动套以及与所述转动套固定连接的把手。
7.根据权利要求1所述的检验装置，其特征在于，所述支撑柱的背向所述底座的一端设
置有滑动通孔，所述滑动通孔水平布置，所述移动板设置于所述滑动通孔内，所述滑动通孔
上设置有压紧单元，所述压紧单元用于压紧所述移动板，以使所述移动板与所述支撑柱之
间无间隙滑动。
8.根据权利要求7所述的检验装置，其特征在于，所述压紧单元包括具有容置凹槽的压
盖、滚珠和第二弹簧，所述第二弹簧的一端与所述容置凹槽的槽底面连接，所述第二弹簧的
另一端与所述滚珠连接，所述滚珠设置于所述移动板的表面上。
9.根据权利要求8所述的检验装置，其特征在于，所述压紧单元包括多个容置凹槽，每
个容置凹槽内设置有所述滚珠和所述第二弹簧。
10.根据权利要求1所述的检验装置，其特征在于，所述支撑柱通过螺钉与所述底座固
定连接。
权 利 要 求 书
1/1页
2
CN 209512756 U
