电渣压力焊施工方法及要求
电渣压力焊施工方法及要求
1.适用范围：
秦皇岛铂悦山项目高层区钢筋混凝土结构中竖向构件直径12mm、14mm的钢筋采用电渣
压力焊;
2.施工工艺流程
检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→放铁丝球也可
省去→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具
→质量检查
3.材料要求
钢筋：
钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单;
焊剂:
焊剂应有出厂合格证,应存放在干燥的库房内,防止受潮;如受潮,使用前须经250～350℃
烘焙2h;
使用中回收的焊剂,应除去熔渣和杂物,并应与新焊剂混合均匀后使用;
主要机具
手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等;
自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等;
4.作业条件
焊工必须持有有效的焊工考试合格证,焊接开工前,焊工必须进行现场条件下的焊接工
艺试验,应经试验合格后,方准于焊接生产;
设备应符合要求：焊接夹具应有足够的刚度,夹具形式、型号应与焊接钢筋配套,上下钳
口应同心,在最大允许荷载下应移动灵活,操作便利;电压表、时间显示器应配备齐全;
作业场地应有安全防护措施,制定和执行安全技术措施,加强焊工的劳动保护,防止发生
烧伤、触电、火灾、爆炸以及烧坏机器等事故;
注意接头位置,注意同一区段内有接头钢筋截面面积的百分比,不符合混凝土结构工程
质量验收规范有关条款的规定时,要调整接头位置后才能施焊;
5.主要施工工艺及质量标准
检查设备、电源,确保随时处于正常状态,严禁超负荷工作;
钢筋端头制备：
钢筋安装之前,焊接部位和电极钳口接触的150mm区段内钢筋表面上的锈斑、油污、杂
物等,应清除干净,钢筋端部若有弯折、扭曲,应予以矫直或切除,但不得用锤击矫直;
选择焊接参数：
直径12mm钢筋电渣压力焊时,应采用小型焊接夹具,上下两钢筋对正,不偏歪,多做焊接
工艺试验,确保焊接质量;
电渣压力焊焊接参数应包括：焊接电流、焊接电压和焊接通电时间;采用HJ431焊剂时,
宜符合表的规定；采用专用焊剂或自动电渣压力焊时,应根据焊剂或焊机使用说明书中推荐
数据,通过实验确定;
表电渣压力焊焊接参数
钢筋直径
mm
焊接电流A
焊接电压V 焊接通电时间S
电弧过程 电渣过程 电弧过程t1 电渣过程t2
12 280～320 35～45 18～22 12 2
14 300～350 35～45 18～22 13 4
安装焊接夹具和钢筋：夹具的上下钳口应夹紧于上、下钢筋上,一般1/2焊剂罐高度偏
下5～10mm,以确保焊接处的焊剂有足够的淹埋深度;上钢筋放入夹具钳口后,调动夹头的起
始点,使上下钢筋的焊接部位位于同轴状态,方可夹紧钢筋;钢筋一经夹紧,严防晃动,以免上
下钢筋错位和夹具变形;
引弧可采用直接引弧法或铁丝圈焊条芯间接引弧法;安放焊剂罐、填装焊剂;
试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前,必须按照选择的焊接
参数进行试焊并作试件送试,以便确定合理的焊接参数,合格后,方可正式生产;当采用半自
动、自动控制焊接设备时,应按照确定的参数设定好设备的各项控制数据,以确保焊接接头质
量可靠;
施焊操作要点：
1闭合回路、引弧：通过操纵杆或操纵盒上的开关,先后接通焊机的焊接电流回路和电
源的输入回路,在钢筋端面之间引燃电弧,开始焊接;
2电弧过程：引燃电弧后,应控制电压值;借肋操纵杆使上下钢筋端面之间保持一定的间
距,进行电弧过程的延时,使焊剂不断熔化而形成必要深度的渣池;
3电渣过程：随后逐渐下送钢筋,使上钢筋端都插入液态渣池约2mm,电弧熄灭,进入电渣
过程的延时,使钢筋全断面加速熔化;
4挤压断电：电渣过程结束,迅速下送上钢筋,使其端面与下钢筋端面相互接触,趁热排
除熔渣和熔化金属,同时切断焊接电源;
5接头焊毕,应停歇20～30s后,方可回收焊剂和卸下焊接夹具;
质量检查：
焊接的钢筋要纵肋对纵肋,斜向钢筋倾斜度不大于10°;
两根不同牌号、不同直径钢筋的焊接径差不得超过7mm,焊接工艺参数可在大、小直径
钢筋焊接工艺参数之间偏大选用,两根钢筋的轴线应在同一直线上,轴线偏移的允许值应按
较小直径钢筋计算；对接强度的要求应按较小直径钢筋计算;
质量标准：
接头的质量检验,应分批进行外观质量检查和力学性能检验,并应符合下列规定：
1在现浇钢筋混凝土结构中,应以300个同牌号钢筋接头作为一批；
2在不超过连续二楼层中300个同牌号钢筋接头作为一批；当不足300个接头时,仍应
作为一批；
3每批随机切取3个接头试件做拉伸试验;
接头外观质量检查结果,应符合下列规定：
1四周焊包凸出钢筋表面的高度,当钢筋直径为25mm及以下时,不得小于4mm；
2钢筋与电极接触,应无烧伤缺陷；
3接头处的弯折角度不得大于2°；
4接头处的轴线偏移不得大于1mm;
6.成品保护
雨天、雪天不宜进行施焊,必须施焊时,应采取有效的遮蔽措施;焊后未冷却的接头,应避
免碰到冰雪;
在焊接生产中,焊工应进行自检,当发现偏心、弯折、烧伤等焊接缺陷时,查找相关原因
及时消除;
7.应注意的质量问题
电渣压力焊过程中应主要注意以下质量问题并参照下表查找原因采取措施:
电渣压力焊焊接缺陷及消除措施 表
焊接缺陷 产生原因 消除措施
轴线偏移 1 钢筋端头歪斜；2 夹具和钢筋未安装好；3 顶压力太大；4 夹具变形 1 矫直钢筋端部；2 正确安装夹具和钢筋；3 避免过大的顶压力；4 及时修理或
更换夹具
弯折 1 钢筋端部弯折；2 上钢筋未夹牢放正；3 拆卸夹具过
早；4 夹具损坏松动
1 矫直钢筋端部；
2 注意安装和扶持上钢筋；
3 避免焊后过快拆卸夹具；
4 修理或者更换夹具
咬边 1 焊接电流太大；2 焊接通电时间太长；3 上钢筋顶压不到位 1 减小焊接电流2 缩短焊接时间3 注意上钳口的起点和止点,确保上钢筋顶压到
位
未悍合 1 焊接电流太小；2 焊接通电时间不足；3 上夹头下送
不畅
1 增大焊接电流；2 避免焊接时间过短；
3 检修夹具,确保上钢筋下送自如
焊包不均 1 钢筋端面不平整；2 焊剂填装不匀；3 钢筋熔化量不
足
1 钢筋端面应平整2 填装焊剂尽量均匀；
3 延长电渣过程时间,适当增加熔化量
烧伤
1 钢筋夹持部位有锈；2 钢筋未夹紧 1 钢筋导电部位除净铁锈；2 尽量夹紧钢
筋
焊包下淌
1 焊剂筒下方未堵严；2 回收焊剂太早 1 彻底封堵焊剂筒的漏孔；2 避免焊后过
快回收焊剂
钢筋电渣压力焊施工工艺
钢筋电渣压力焊施工工艺1.概述本指南适用于工业与民用建筑中，直径在14至40毫米的Ⅰ至Ⅱ级竖向或斜向（倾斜度不超过4:1）钢筋的连接。
2.施工前准备2.1. 材料和主要设备：2.1.1.钢筋必须符合设计要求，并提供出厂证明及复试报告。
进口钢筋还需提供化学成分检验报告，并满足焊接要求。
2.1.2.焊剂(1)应符合GB5293碳素钢埋弧焊用焊剂的规定，型号为HJ401。
焊剂应存放在干燥库房内，并在使用前经过250至300摄氏度的烘焙2小时。
(2)焊剂在使用前需要妥善存放和处理。
焊剂应存放在干燥的库房内以防止受潮。
2.1.3.主要设备包括手工电渣压力焊设备和自动电渣压力焊设备，后者优先采用。
焊接电源应具备足够的容量。
(1)手工电渣压力焊设备主要由焊接电源、控制箱、焊接夹具、焊剂罐等组成焊接电源：它是提供电能的设备，用于产生电渣焊所需的热量。
在钢筋电渣压力焊中，通常采用次级空载电压较高的交流或直流焊接电源。
控制箱：控制箱用于调节焊接过程中的电流强度、焊接时间等参数，确保焊接过程的稳定性和焊接质量。
焊接夹具：焊接夹具用于固定待焊接的钢筋，保证焊接过程中钢筋的正确位置和对接精度。
焊剂罐：焊剂罐存放焊剂，焊剂在焊接过程中起到保护熔池、稳定电弧和去除氧化物的作用。
(2)自动电渣压力焊设备是用于进行高效焊接的专业设备，主要包括焊接电源、控制箱、操作箱和焊接机头等。
(3)焊接电源的选择对于钢筋电渣压力焊的质量和效率有着重要的影响。
次级空载电压较高的焊接电源可以提供更大的焊接电流，从而提高焊接效率和焊接质量。
对于直径32mm及以下的钢筋，由于其截面积较小，所需的焊接电流也相对较小，因此可以采用容量为600A的焊接电源。
而对于直径32mm及以上的钢筋，由于其截面积较大，所需的焊接电流也相对较大，因此应采用容量为1000A的焊接电源。
当焊机的容量较小，无法满足焊接需求时，可以采用两台同型号、同性能的焊机并联使用，以提高焊接电源的总容量，满足焊接需求。
钢筋电渣压力焊规范
焊剂的选用与使用要求
焊剂的选用：根据钢筋的材质、规格和焊接工艺要求，选择合适的焊剂型号和牌号。 焊剂的使用要求：在使用前，应检查焊剂的出厂日期、外观质量、合格证等，确保焊剂符合要求； 在使用过程中，应保持焊剂的干燥，避免受潮；焊剂使用后应妥善保管，防止混入杂质和受潮。 焊剂的配比：根据钢筋直径、焊接电流和焊剂的型号，确定合适的焊剂配比。
焊接安全培训：从事焊接作业的人员应 接受专门的安全培训，了解焊接作业的 安全要求和操作规程，并掌握必要的应 急处理技能。
钢筋电渣压力焊质量检验 与验收规范
章节副标题
质量检验方法与标准
外观检验：检查钢筋电渣压力焊 接头的外观质量，包括焊包、咬 边、飞溅等。
弯曲检验：对钢筋电渣压力焊接 头进行弯曲试验，检测其弯曲角 度和弯裂情况。
验收标准：符合 国家相关标准和 设计要求
验收记录：填写 验收表格，存档 备查
质量保证措施与改进建议
质量保证措施：加强钢 筋电渣压力焊过程的质 量控制，确保焊接质量 符合规范要求。
改进建议：针对钢筋电 渣压力焊中存在的问题， 提出相应的改进措施， 提高焊接质量和效率。
不合格品的处理与追溯
不合格品的判定：根据质量检验结果，判定不合格品的标准和处理方式 不合格品的标识：对不合格品进行标识，防止误用或混淆 不合格品的追溯：对不合格品进行追溯，查找原因和责任人 不合格品的处理：根据具体情况，采取返工、降级、报废等处理方式
焊接操作步骤
准备焊接：检查钢筋端面是否平整，如 有不平整需进行修正；准备好焊接夹具、 焊剂、焊条等工具和材料。
通电焊接：接通电源，调整电流至适 当值，启动焊接按钮，观察焊接情况， 确保焊接稳定。
安装夹具：将夹具固定在钢筋上，确 保夹具平整、稳固，然后将另一根钢 筋放置在夹具内，夹紧并固定。
12 钢筋电渣压力焊施工工艺标准
钢筋电渣压力焊施工工艺标准1. 总则1.1 适用范围本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235～HRB400级(Ⅰ～Ⅲ级)竖向或斜向(倾斜度4:1范围内)钢筋的连接。
1.2 编制参考标准及规范(1)《建筑工程施工质量验收统一标准》(GH 50300—2001)：(2)《混凝土结构工程施工质量验收规范》(GB 50204—2002)；(3)《钢筋焊接及验收规程》(JGJ 18—2003)。
2. 术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。
3. 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
电渣压力焊接头应逐个进行外观检查。
电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
4. 施工准备4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
4.2 材料要求(1) 钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
(2) 焊剂1) 焊剂的性能应符合GB 5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ 401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2) 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
3) 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4) 焊剂应有出厂合格证。
4.3 主要机具(1) 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
(2) 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。
(3) 焊接电源：钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。
钢筋电渣压力焊施工技术规范
钢筋电渣压力焊施工技术规范1.引言本文档为钢筋电渣压力焊施工技术规范，旨在规范钢筋电渣压力焊的施工过程，确保焊接质量，提高工程的安全性和可靠性。
2.适用范围本技术规范适用于建筑、桥梁、水利工程等领域中钢筋电渣压力焊施工。
3.设备要求焊接设备应符合相关标准和规范要求，并定期进行检测和维护。
电渣焊机应具备稳定的电流输出和可靠的电渣回路。
4.施工准备按照设计图纸或要求准确测量和划线。
清除焊接部位的油污、锈蚀和杂物。
根据焊接材料和焊接位置确定适当的焊接参数。
5.施工操作流程1.根据设计要求，将钢筋制作成适当的形状和长度。
2.将需要焊接的钢筋清洁干净并放置在焊接位置。
3.调整电渣焊机的电流和焊接时间参数。
4.使用电渣焊机进行电渣压力焊接。
5.检查焊接质量，确保焊缝牢固且无明显缺陷。
6.根据需要进行焊缝处理和保护。
6.质量控制施工过程中要进行焊接质量检查，采取必要的措施纠正焊接缺陷。
根据相关标准和规范，对焊接材料和设备进行检测和评估。
完成施工后，对焊缝进行可视检查和非破坏性检测，确保焊接质量符合要求。
7.安全要求施工人员必须穿戴个人防护装备，如帽子、手套和安全鞋等。
操作人员应熟悉焊接设备的操作规程，并按照规程进行操作。
施工现场应进行安全隐患排查，并设置明显的警示标志和防护措施。
8.风险提示钢筋电渣压力焊施工过程中存在高温、高压和明火等危险因素，操作人员应注意安全。
使用电渣焊机时，注意电源接地和绝缘，以防电击和触电事故发生。
9.环境保护按照相关法律法规和环保要求处理焊接废料和废气。
施工人员应培养环保意识，避免对周围环境造成污染。
10.术语和定义详见相关标准和规范中的术语和定义部分。
11.引用标准根据实际施工需要，引用相关国家标准和行业规范。
注意：本文档仅为技术规范，具体施工过程可根据实际情况进行调整和补充。
建议按照相关标准和规范要求进行施工，确保施工质量和工程安全性。
钢筋电渣压力焊规范
钢筋电渣压力焊规范钢筋电渣压力焊是一种常用的钢筋连接技术，应用广泛。
为了保证焊接质量和工程安全，制定了一系列的焊接规范。
以下是钢筋电渣压力焊规范的相关内容，总字数约1000字。
一、焊接设备1.1 焊接设备应配备正常工作所需的所有设备和工具，并进行定期检查和维护，确保设备正常运行。
1.2 焊接设备的电源应符合相关安全规范，并设置有过载保护和漏电保护装置，确保焊接现场的电气安全。
1.3 焊接设备的接地应符合相关规范和标准，以确保焊接操作人员的人身安全。
二、焊接材料2.1 钢筋电渣压力焊的焊芯应符合国家标准或行业标准的要求，并具有合格证书，以确保焊接质量。
2.2 焊接材料的储存和保管应符合相关规范和标准，避免材料受潮、受热和污染，影响焊接质量。
三、焊接工艺3.1 焊接前应对钢筋表面进行清理，确保焊接区域的表面平整、无污染物和锈蚀。
3.2 焊接前应根据焊接所用钢筋的直径和受力情况，选择合适的焊接电流和焊接时间，确保焊点质量。
3.3 焊接时应注意焊接温度和焊接速度的控制，避免焊接过热或过快，影响焊点质量。
3.4 焊接结束后应对焊接点进行外观检查，焊点应光滑、无气孔、无裂纹和无锌渣，符合焊接质量要求。
四、焊接质量控制4.1 焊接过程中应定期对焊机进行校准和检测，确保焊接质量控制参数的准确性和稳定性。
4.2 焊接操作人员应经过相关培训和考核，并持有相应的证书，确保焊接操作的规范性和质量。
4.3 焊接质量控制应按照相关标准和规范进行，包括焊点外观质量、焊点拉伸强度和焊接接头的可靠性等。
4.4 焊接完成后应及时进行焊接质量检测，确保焊接质量符合相关标准和规范的要求。
五、焊接安全5.1 焊接现场应设置明显的安全警示标志和安全防护措施，保护焊接操作人员的人身安全。
5.2 焊接操作人员应穿戴符合安全规范的防护设备，包括焊接面具、工作服和防护眼镜等，避免受到辐射和高温的伤害。
5.3 焊接现场应保持通风畅通，确保焊接过程中产生的有害气体和烟尘能够及时散去，避免对焊接操作人员的身体健康造成影响。
钢筋电渣压力焊施工工艺

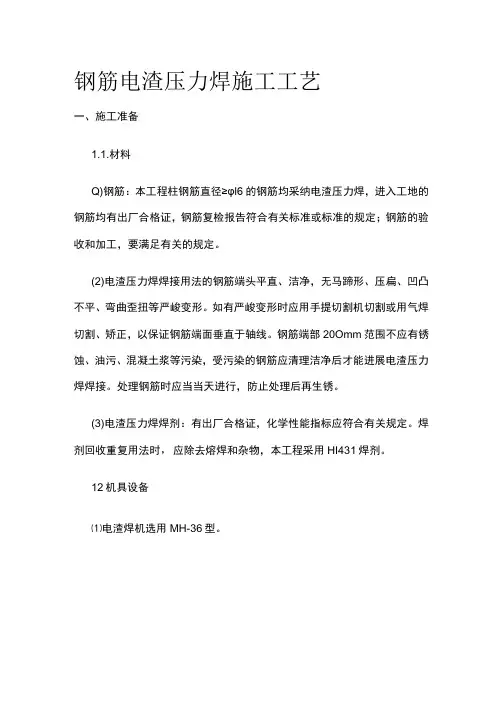

钢筋电渣压力焊施工工艺一、施工准备1.1.材料Q)钢筋：本工程柱钢筋直径≥φl6的钢筋均采纳电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或标准的规定；钢筋的验收和加工，要满足有关的规定。
(2)电渣压力焊焊接用法的钢筋端头平直、洁净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严峻变形。
如有严峻变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。
钢筋端部20Omm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理洁净后才能进展电渣压力焊焊接。
处理钢筋时应当当天进行，防止处理后再生锈。
(3)电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。
焊剂回收重复用法时，应除去熔焊和杂物，本工程采用HI431焊剂。
12机具设备⑴电渣焊机选用MH-36型。
(2)焊接夹具：应具有肯定刚度，用法灵活，牢固耐用，上、下钳口同心。
焊接电缆的断面面积应与焊接钢筋大小相适应。
焊接电缆以及掌握电缆的连接处必须保持良好的接触。
(3)焊剂盒：应与所焊钢筋的直径大小相适应。
(4)石棉绳：用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。
(5)铁丝球：用于引燃电弧；用22号或20号镀锌铁丝绕成直径约为IOmm 的圆球。
(6)切割机或圆片锯：用于切割钢筋。
13、作业条件⑴电渣压力焊的作业人员应进行内部培训，经考核合格者，发企业内部上岗证。
作业人员必须持证上岗，焊工上岗时，应穿戴好焊工鞋、焊工手套等焊工防护用品。
⑵电渣压力焊钢筋在竖向或倾斜度在4:1范围内应用。
⑶电渣压力焊的机具设备以及帮助设施等应齐全、完好。
施焊前要按规定的方法正确接通电源,并检查其电压、电流是否符合施焊的要求；电压表、时间显示器应齐全。
⑷焊接前，每一个作业人员应对其在工程中准备进行电渣压力焊的钢筋各做3个模拟试件，经拉伸试验合格后，方能上岗操作。
⑸施焊前应搭好操作脚手架。
⑹钢筋端头已处理好，并清理洁净焊剂枯燥，焊剂筒的直径应与所焊钢筋的直径相适应。
钢筋电渣压力焊施工技术操作
钢筋电渣压力焊施工技术操作
一、引言
本文档旨在介绍钢筋电渣压力焊施工技术操作的基本原理和步骤。
二、背景
钢筋电渣压力焊是一种常用的钢筋连接方式，通过电能和熔化的渣打熔结，实现钢筋的焊接。
它具有焊接速度快、焊缝强度高、适用于大规模施工等特点。
三、施工技术操作步骤
1. 准备工作
在进行钢筋电渣压力焊施工前，需要进行以下准备工作：
- 提前准备好所需的焊接设备和工具
- 清理焊接部位，去除污垢和涂层
- 确保焊接部位符合设计和规范要求
2. 调试设备
在开始施工前，需要对焊接设备进行调试和检测，确保其正常工作并符合安全要求。
3. 安装钢筋
按照设计要求，将钢筋安装到焊接位置上，并进行正确的定位和固定。
4. 温度控制
控制焊接温度是保证焊接质量的关键。
根据焊接材料和规范要求，设定合适的温度参数。
5. 焊接操作
根据焊接参数进行操作，确保焊接电流、电压和焊接时间等参数符合要求。
6. 焊接质量检测
完成焊接后，进行焊接质量检测，包括焊缝的外观质量和焊接强度等方面。
7. 后续处理
完成焊接后，及时进行后续处理工作，包括去除焊渣、清理焊接区域等。
四、注意事项
- 操作人员必须熟悉焊接设备和操作规程，严格按照规范要求进行操作。
- 焊接过程中，应注意安全防护，避免受伤和事故发生。
- 施工现场应保持整洁，避免妨碍施工和安全。
五、结论
钢筋电渣压力焊施工技术操作是一项重要的施工工艺，正确掌握操作步骤和注意事项，能够保证焊接质量和施工安全。
电渣压力焊规范
电渣压力焊规范电渣压力焊（Electroslag Pressure Welding，简称ESPW）是一种利用电弧、电渣和压力三种物理效应进行焊接的加工方法，可以用于焊接较厚的金属工件。
ESPW焊接具有焊接速度快、金属节点密实、焊接强度高等优点，因此广泛应用于重型结构和船舶制造等领域。
为了保证焊接质量，必须按照规范进行焊接操作。
以下是ESPW焊接规范的内容。
1. 焊工资质和设备要求：焊工应持有相关资质证书，并根据工艺要求进行培训和考核，具备合格的焊接技能。
焊接设备应经过检验，并定期维护和保养，确保焊接过程的稳定性和安全性。
2. 材料准备：焊接材料应符合设计要求和规范规定，包括焊条、焊丝、填料金属等。
焊缝的准备应符合设计要求，包括坡口的形状、尺寸和表面处理等。
3. 测量和预热：在焊接前应对工件进行测量和检查，确保尺寸和几何形状符合要求。
对于较厚的工件，应进行预热处理，提高焊接和凝固的效果。
4. 焊接参数设置：根据焊接材料和工件的材质、尺寸等参数，设置合适的焊接电流、电压和焊接速度。
根据需要进行电渣焊和电弧焊之间的切换和控制，确保焊接质量。
5. 焊接过程控制：焊接过程中需要对焊接质量进行实时监控，包括焊缝的形状、尺寸和温度等。
焊接过程中应控制好焊接的速度和压力，保证焊接区域内金属的融化和凝固过程。
6. 焊后处理：焊接完成后，应对焊接接头进行缺陷检查和评估，判断焊接质量是否符合要求。
对于有缺陷的焊接接头，应进行修复或者重焊，直到符合要求为止。
7. 焊后热处理：根据需要对焊接接头进行热处理，消除焊接应力和提高焊接连接的强度。
焊后热处理的温度、时间和冷却速度应符合工艺要求和规范规定。
8. 质量检验和报告：对焊接接头进行质量检验，包括焊缝的外观质量、尺寸和机械性能等。
编制并提交焊接质量报告和焊接记录，记录焊接过程和结果。
以上是ESPW焊接规范的主要内容，通过遵守规范和合理操作，可以保证焊接质量和焊接连接的可靠性。
电渣压力焊施工方法
电渣压力焊1．特点在现浇钢筋混凝土结构的柱子等竖向构件中，一般钢筋直径较大，间距较小，用此方法施工，不但可以减少钢筋绑扎搭接长度造成的钢筋浪费，降低成本，而且对钢筋及混凝土的施工都较易操作，有利于保证工程质量。
2．适用范围凡现浇钢筋混凝土柱、墙板等竖向结构中的I、_级钢筋（或类似材性的进口钢筋），倾斜度在4:1 范围内，直径在16～32mm，都可采用本方法焊接。
3．工艺原理（1）焊接原理：竖向钢筋电渣压力焊的基本原理是：借助被焊钢筋端头之间形成的电弧熔化焊剂而获得2000_左右的高温溶渣，将被焊端头均匀地熔化，再经挤压而形成焊接接头。
（2）焊接操作控制原理：可采用自控和手控相结合的方式。
即在造渣过程和电渣过程中，钢筋的上提和下送是靠人工控制，而造渣过程和电渣过程中所需时间则靠自动控制，当满足要求时间时，就自动报出信号，以便及时挤压，从而保证焊接质量。
（3）焊接采用“431”焊剂，其主要作用是保护金属熔化避免氧化，以促进焊头的形成，并使熔渣形成渣池。
4．工艺流程5．操作要点（1）焊前准备清除钢筋端部约100mm 长度的铁锈，钢筋端部扭曲、弯折给以调直或切除掉。
固定机头于下钢筋上（使下钢筋伸出下夹钳约80mm 左右），辅助工将上钢筋扶正找直并对准下钢筋固定于机头上夹钳上（保证上夹钳有提升空隙30mm 左右），要求上下钢筋同心竖肋对齐。
在两钢筋接触处放入引弧钢丝圈，套上焊药盒，在焊剂盒斜底与下钢筋间隙处塞严石棉布垫，最后将干燥431 焊剂灌入药盒。
（2）施焊1）准备：接通电源，调节好电流和通电时间。
2）施焊：按下对焊开关，立即将上钢筋提升2～4mm 引燃电弧，使上、下钢筋受电弧热而局部熔化，周围焊剂形成熔渣，根据操作箱上电压表控制上下钢筋间隙，确保规定渣池电压，待钢筋熔化量及通电时间达到预定程度后，自动停电，铃声信号响，操作箱的电压表指示消失，迅速顶压，焊接过程完成。
3）卸机头：待钢筋冷却2min 后即松开上夹钳，打开焊剂药盒回收焊剂，然后松开下夹具，取下机头，敲去渣壳，露出焊包，到此，焊头过程即全部结束。
电渣压力焊规范
电渣压力焊规范电渣压力焊是一种常用的金属焊接方法，广泛应用于工业生产中，它能够实现快速高效的金属连接，具有焊接强度高、焊缝质量好、可靠性高等优点。
为了保证电渣压力焊的质量和安全性，在实际操作中需要遵守一系列的规范和技术要求。
下面将介绍电渣压力焊规范的主要内容。
首先，电渣压力焊操作人员必须熟悉操作手册和相关技术标准，并接受相关培训。
操作前必须检查设备的电气系统、液压系统和气动系统等是否正常运行，确保焊接设备的工作状态良好。
在焊接前，需要对所要焊接的金属材料进行检查，包括焊接接头的准备和清洁。
焊接接头表面必须清除油污、氧化物和杂质等，以确保焊接接头的质量。
焊接电流和电压的设置需要根据焊接材料和焊接接头的要求进行调整。
焊接电流和电压的过高或过低都会对焊接接头的质量产生不良影响。
焊接参数的选取需要根据焊接工艺规程进行。
在进行电渣压力焊时，需要注意焊接电流的均匀分布。
焊接电流的均匀分布有助于保证焊接接头的质量，避免焊接过程中产生太多的焊接残留物。
焊接接头的夹位和夹具的选择也是电渣压力焊中需要注意的重要环节。
夹位的设置应符合焊接规范的要求，夹具的选择应具备足够的强度和刚度，以确保焊接接头的稳定性和安全性。
焊接过程中应定期检查焊缝的质量，包括焊缝的宽度、深度、均匀性等。
焊接接头的质量应符合焊接规范的要求，未达到要求的焊接接头必须进行修复或重新焊接。
焊接完成后，还需要对焊接接头进行检验和评定。
常用的焊接接头检验方法包括目视检验、超声波检测、磁粉检测等，根据焊接规范的要求进行选择。
最后，对焊接过程中产生的废渣和焊接残渣进行处理和清理。
废渣和残渣的处理应符合环境保护的要求，确保焊接工作环境的清洁和安全。
总之，电渣压力焊规范是保证焊接质量和安全的重要措施，操作人员必须严格按照规范进行操作，确保焊接接头的质量和可靠性，并做好焊接过程中的安全措施。
只有遵守规范，才能够确保焊接工作的质量和安全。
