第七章船舶管路安装及系统运行调试在现代造船工业中，造船的周期和质量是非常重要的，而其中管路的安装在造船周期中的影响具有举足轻重之势，故管路的制造、安装越来引起各方面的重视。
管子单件预制或现场校管制造后，要与管路的阀件、附件、船上的机械设备及各种器具连接起来，组成一个完整的系统。
所以，管路的安装应与船体结构的制造、机械设备的安装与油漆以及其它舾装工程协调一致，合理安排施工程序，这对充分利用船舶的有限空间和缩短造船周期至关重要。
管路安装的发展是从管子单件上船逐根取样、制造、安装，到经内场放样预制，再逐根或单件组合上船安装，发展到分段预装、单元预装、区域性预装等形式。
使大量的管路安装工作与船体制造平行作业，大量的外场安装工作在内场安装施工。
这不但加快了造船周期，而且大大减少劳动强度，减少立体作业；确保安全生产，保证安装质量，并且为管路系统的标准化、通用化、系列化打下基础。
管路安装结束后，必须配合机械设备一起进行运行试验，考验各系统的制造、安装质量，调整各种参数。
使其符合技术性能，符合建造规范，满足船舶正常航行的要求。
第一节管路安装方法管系应按管系安装图的定位尺寸进行管路安装。
目前管路的安装方法有：系统安装法；区域或分段安装法；单元组装法。
一、系统安装法系统安装法是传统的安装方法。
这种方法的特点就是将管子和有关附件以散件状态吊运上船，再根据系统安装图逐根安装。
显然，这种方法只能在船上现场进行，不安全，工作效率低。
由于管路安装的工期短，各工种施工人员集中，场地狭窄，故需要妥善安排好管子吊运及安装的顺序，确保安装工作有条不紊地进行。
（一）安装顺序的一般原则管子应在内场试压、清洗、表面处理，涂装工作完成后方能进行安装。
应先装大口径管和总管，后装支管和小口径管；先装密集区域的管子，后装空旷场所的管子；定位尺寸要求高的先装，一般管子后装；机舱底部和平台甲板上的管子先装，沿舷旁、支柱旁上行和侧悬在甲板下的管子后装；船体的舱柜处要做密性试验场所的管子先装、不作试验的后装。
机舱底部的管子布置情况较复杂，一般先装海水总管及舱底压载管系，再装上面一层的海水冷却水及燃油、滑油管系，最后装最上层布置的小口径管系。
施工时，应根据实际情况统筹兼顾，避免后装的管子不能就位，造成不必要的返工。
（二）管路支架的安装一般可在安装管子的同时安装支架，这样能补偿管子制造所产生的误差和设备的安装误差，减少由此而产生的安装应力。
对于一些特定的场所，应优先将管子支架焊装完毕，如在涂装已清扫完毕的隔舱壁、已敷设绝缘层的围壁、经密性试验并已验收的船体油水密隔壁，以及某些到一定施工阶段后不允许明火作业的区域等。
对于集束排列的管子，应事先安排好公共支架。
如果单件安装的管子能根据管子安装图将支架预装好，将会大大提高工效，又有利于安全生产。
（三）管子的定位尺寸通常按照管子安装图安装管子时，图纸上已确定了管段距船体结构的相对尺寸，如距船中的距离、距某舱壁的距离、距某肋位的距离、距某横梁的距离等。
但必须注意船体结构的基准线，习惯上把内底下平面、平台甲板下面、扶强材面板的底面、船壳板的内侧面、球扁钢的背面作为理论基准线。
在管路安装时，为了便于测量，往往将离管路最近的壁面作为定位基线，而忽视了它的理论基准线，也未考虑它的壁厚。
这对某些狭窄的部位，会造成开孔偏差、设备相碰等不应产生的错误。
例如，某船型宽为22m，上甲板舷旁有一空气管，在管子安装图上标注尺寸距船中为10800mm（见图7-1所示）。
经过换算，该空气管距舷旁尺寸应是200mm。
但必须注意，距舷旁尺寸是自船壳板内侧至贯通件中心，若以船壳外侧为测量尺寸的基准开孔，将会发生空气管头部与舷墙相碰，造成报废返工。
图7-1 空气管安装定位换算图7-2 封闭管安装的允许误差（四）嵌补管和封闭管船体的肋距、层高等结构尺寸和主副机设备的安装尺寸以及管子本身的制造、安装都有一定的允许误差，将这些误差积累起来，有时是很可观的，往往在最末端与设备相连的管子或与其它系统管子相连接时会暴露出来。
这样就需要在现场制造一段嵌补管或封闭管作为补偿。
嵌补管和封闭管的取样，可在现场制作样棒或现场测绘管子零件图。
弯好管子在现场校管；也可以在船上定制样板，使校管工作在内场完成。
无论现场校管还是定制样板，都必须使相连接的管子和设备都处于自由状态，并扣除密封垫片的厚度，以保证嵌补管、封闭管的安装应力减至最少程度。
如连接设备（如水泵）的封闭管制作马虎，往往导致泄漏、连接法兰损坏、水泵壳体变形等故障。
封闭管段在安装时的允许误差值，如图7-2所示。
（五）安装的注意事项管路在安装前应对每一根管子用压缩空气吹除管内的污垢，对封口的管子应安装一根开封一根，合理选用垫片材料，垫片的内径应大于管子通径；选用的螺栓应保证拆卸维修的方便，螺栓旋紧后，螺栓丝扣伸出螺帽的长应在1.5～3牙之间；螺纹拧紧时应采用合理的扳手及加强力矩；安装时对于低凹场所和易积水场所应加装泄水螺塞；在安装管系附件时，应注意系统介质的流向与附件的流向相一致；管路在安装过程中，如未能装妥封闭管路，应将管口封住，以防杂物入内。
系统安装法工作效率低，特别在管系密集程度高的机舱中，与其它工种同时施工，全面开展安装工作，不免带来相互干扰。
同时，装在平台或甲板下方、舱壁或围壁上的管子还需相当的辅助作业（如：脚手架、起吊等），即处于立体作业区，极不安全。
系统安装法由于是散件吊装，对管子内部清洁工作较难保证，也容易遗失和损坏。
这与目前造船业的发展极不相称，虽然有些船采用在船台上进行预装，可以相对的缩短造船周期，但从安装工作整体来说，没有发生质的变化，仍是单件安装。
二、分段预装法（一）分段预装的定义分段预装法是在船台整体预装基础上发展起来的。
分段预装法就是在建造船体分段的同时安装管系，即通过管子安装图上所标明的安装位置和尺寸，在建造分段时，就安装通过该分段的所有管子。
（二）分段预装的内容1、双层底分段的预装。
双层底内的穿舱管子较直且长，为了减少泄漏的可能性，接头应越少越好。
如舱底、压载、蒸汽加热、燃油驳运等管系，均要求在分段装配过程中就放进去装妥或临时固定，然后随分段一起吊上船台进行大合拢。
这就是最早的分段预装。
2、机舱平台甲板和上甲板分段的预装。
这类分段的建造特点大部分是翻身建造。
因此，对于甲板反面的管子、风管和电缆进行预装最为有利，可使仰装的不利因素转化为俯装的有利因素，减轻劳动强度，提高生产效率。
若平台分段再翻过来正放时，又可在平台甲板的上面预装机电设备和机座，尽起重能力的最大限度来进行预装。
3、隔壁分段和旁板分段的预装。
主要包括管子和阀件。
因这些分段的建造方位是卧造，使原来需要侧装的管子可能俯装，也是减轻劳动强度的有效措施之一。
4、上层建筑分段的预舾装。
上层建筑分段一般都采用翻身建造法，因此，对于甲板反面的日用清海水及污泄水，以及电缆和空调风管进行预装较有利。
若上层建筑采用整体吊装（所有的上层建筑在装配平台上组装一个整体后，一次吊上主船体），其预舾装的内容还包括舱室舾装（木作围壁、门、窗、家具）、盥洗室用具、厨房用具、甲板敷料，甚至还可以将外部舾装设备也装上去，如救生艇吊架和绞车、天线桅、消防设备等。
5、甲板分段的预装。
除机舱部分以外的甲板，也是采用反造来进行顶部管路的安装。
它包括电缆紧钩、管子等的安装。
分段预装的安装图与一般管系安装图是不尽相同的，因为它是反造的，安装图的尺寸全部是反造时的管子安装定位尺寸。
这些管子的形状、尺寸、安装尺寸全部与正造安装图相反，利用这种图能进行俯视状况下平地安装。
若仅有正装安装图时，必须将它换算为反装的工作尺寸。
（三）分段预装的优点分段预装不仅可以缩短造船周期，而且可以达到省力、安全的目的。
可概括成四句话：“高空作业平地做，外场作业内场做，狭小舱室敝开做，仰装作业俯着做。
”1、朝天作业变成向下作业，可提高生产效率。
过去在船上安装管子时，很多都是高空仰装或侧面安装，尤其是机舱上、下平台的反面，管子和电缆较密集，工作量大，施工条件差。
随着机舱平台分段的翻身建造，使原来反面变成了正面，原来的仰装作业变成了俯装，既快又省力，而且容易保证精度，大大提高了工效。
2、可充分利用电力设备，方便了用电设备的使用。
如使用气割、电焊和起重设备等，较之船台上方便得多。
3、减少高空作业，有利于安全生产。
4、可缩短造船周期。
采用分段预装可减轻船台上的负荷，有利劳动力的均匀分配和施工场地的分散布置。
5、预舾装过程中可提早发现问题和解决问题。
6、有利于重物的安装。
管子可以做得更长，减少了接头，提高了安装质量。
（四）分段预装须具备的条件和应注意事项1、要实现分段预装，首先必须具有完整的施工安装图。
它应较完善的标注管子的具体安装尺寸和位置。
2、船体分段的划分必须考虑预装的内容和重量，并与本厂的起重能力相符合。
保证预装后能吊到船台上进行合拢。
3、在分段的各接头处，应尽量不布置管子接头，或长出分段的管接头；可适当安排嵌补管。
在分段合拢处，不应有设备和机械。
4、船体制造的误差应越小越好，最好在大合拢处能采用激光定位（无余量定位）。
5、设备、管子和附件的配套要及时、生产准备工作要充分。
6、最好在分段预装前，将该分段的船体装配，电焊工作结束。
7、分段的管系综合安装图要准确、船体的基准尺寸要准确。
这样才能保证在安装时定位正确，合拢时误差小。
（五）分段预装的统计方法预舾装的程度反映了一个工厂的工艺水平。
船体结构在小合拢、中合拢、大合拢等阶段都有不同程度的预舾装。
一般来说，预舾装的内容在分段和总段上较多，其统计方法，对管铜工来计，以管子预装的根数来计算。
在某一阶段，管子预装的根数与全船管子的总数之比称为预舾装率。
预装到分段上的管子有的是以单根散装的形式进行预装，也有的是以组合成单元体的形式进行预装。
全船管子总数=F E D C B A +++++单元体预舾装率=FE D C B A E C A +++++++分段预舾装率=FE D C B A B A ++++++ 总的预舾装率=F E D C B A E D C B A +++++++++ 其中：A ——分段中的单元体预舾装数；B ——分段中的散装预舾装数；C ——船台上的单元体预舾装数；D ——船台上的散装预舾装数；E ——下水后的单元体预舾装数；F ——下水后的散装预舾装数。
总的预舾装率又称为地上化率，是指在地面上的工作率，即除下水后散装的管子均属预舾装的范畴。
国外某厂的十万吨级的散装货轮，在建造时，某单元体预装率为23%，分段预装率为80%，地上化率达82%，建造速度快，周期短。
三、单元组装法单元组装法也称内场安装法，是平行作业法的一种工艺方法。
它是将船体的若干区域的管路及设备，在车间内事先组装好，形成若干个“单元”，然后吊到船体分段或船上安装，并将它组合成完整的系统。
浅析船舶管路安装
科 技 论坛
浅析船 舶管路 安装
顾 军
（ 南通 中远川崎船舶工程有限公司 ， 江苏 南通 ２ ２ ６ ０ ０ ５ ） 摘 要： 在 现代造船 工业 中， 船舶 的建造周期和质量是至 关重要的 。 其 中管路的制造和安装对建造周期和 质量 有举足轻 重的影响 。 因此 ， 提高管 系预舾装 率是缩短造船周期的一个重要 内容。管系按管 系安装 图上的定位尺寸进行 管路 安装工作 。目前常用的管路安装 方法有 ： 系统安 装法、 单元组装法和分段预装 法三种 。 关键词 ： 管路 安装 ； 系统安装法 ； 单元组装法 ； 分段预装 法 管路安装从管子单件 匕 船逐根取样。 制造 、 安装发展到内场放样 几个简单 的舾装件及管子组成小型单元 ，也可以由许多舾装件和若 预制 ；从逐根或单件组合上能安装发展到单元组器 、分段预装等形 干个简单小单元组成复杂的大型单元。一般说来只要机舱开 口和吊 式。 使大量的外场安装工作变为内场安装工作 、 将管系安装工作变为 运设备允许 ， 单元越大越好 ， 这样 ， 连接嵌补管也越少 、 外场工作量越 与船体建造的平行作业，这样不仅提高了生产效率 、 缩短了造船周 小、 安全 、 质量亦越有保证。由于单元组装是在内场组装平台上预制 期， 而且改善了管系安装的作业环境和条件 ， 降低劳动强度 、 确保生 的， 它可以做到与船体建造平行或提前进行 ， 因此能大大加快造船进 产安 全 、 提 高 了安 装质 量 。 度， 缩短了造船周期 。 １ 系统安装法 ２ ． Ｉ 单元 的分类 系统安装法是一种传统的安装方法 。这种方法的特点就是按系 单元可以是简单 的／ Ｊ 、 单元 ， 也可是复杂的大型单元 ； 可 以成为标 统安装 ， 根据该系统 内的附件 、 管子在船上 的空间位置 ， 按 照它们的 准的功能性单元 ， 也可以组成专用单元 ， 其常见的形式有以下几类 。
船舶管路安装及系统运行调试
船舶管路安装及系统运行调试船舶管路系统是船舶运行的重要组成部分，其作用是向船舶提供各种液态介质（如油，水，气体等）和气体管路。
而船舶管路安装及系统运行调试是确保船舶正常运行的关键环节，本文将详细介绍船舶管路安装和系统运行调试的相关知识。
船舶管路安装安装前准备工作在船舶管路安装前，需要做好以下准备工作：1.确定管路的规格和材料2.制定管路图纸和安装方案3.准备所需的管件和其他工具4.检查工作现场环境和安全设施5.确保人员具备相关操作和安全知识管路安装步骤在进行管路安装前，需要按照制定的管路图纸和安装方案进行操作，一般可以遵循以下步骤：1.安装管道支架：根据管道图纸的要求，在适当的位置安装管道支架，固定管道的位置。
2.安装管道：根据管道图纸，在设计好的位置拼装管道，包括弯头、三通、四通等管件。
3.安装法兰连接：根据设计好的管道图纸，在设计好的位置连接法兰和法兰密封垫，加紧法兰螺栓。
4.密封管道：检查管道安装的质量，对管道进行密封处理，确保不会发生泄漏。
系统运行调试在管路安装完毕后，需要对管路系统进行运行调试，以确保船舶运行的正常性。
系统的调试可以分为以下几个步骤：系统检查在启动管路系统前，需要进行系统检查，检查内容包括：1.关注管路是否已连接紧密，防止管道漏气和漏水的情况。
2.检查工作流程图，确保维护人员了解整个系统的操作流程，便于随时排查问题。
3.检查控制系统的设备状态，确保所有的设备已正确安装并连接完好。
4.检查阀门的开启、正常和关闭状态。
系统啟動根据系统流程图的要求，对管路系统依次进行启动：1.水系统先启动，启动进水泵，检查水流的畅通程度及流量表的指示是否正常。
2.液体系统启动，正常情况下启动燃油泵，检查泵正常运转。
3.空气供应系统启动，检查空气压缩机的压力、压差表示是否正常。
调试工艺系统调试工艺的目的是检查管道系统在正常运行时的性能，其主要调试工艺有：1.系统泄漏点检测：启动系统后，对管道系统进行泄漏点检测，在操作过程中发现泄露问题，对泄漏的位置进行排查和修理。
船舶主机调试方案
船舶主机调试方案背景介绍船舶主机是船舶的核心动力装置，用于提供船舶的推进力。
船舶主机的调试是船舶建造完成后的重要工作之一，它直接关系到船舶的性能和安全。
本文将介绍船舶主机调试的方案，帮助船舶制造商和维修团队顺利完成调试工作。
调试目标船舶主机调试的目标是验证主机的性能和稳定性，确保其能够正常运行。
具体包括以下几个方面： 1. 测试主机的起动性能，包括起动时间和启动响应。
2. 测试主机在不同负荷下的工作性能，包括输出功率和燃油消耗。
3. 测试主机在不同航速下的推进效率，包括推力和燃油消耗之间的关系。
4. 测试主机的稳定性和可靠性，包括主机的振动情况和温度变化。
调试准备工作在进行船舶主机调试之前，需要进行一系列的准备工作，包括但不限于以下内容： 1. 确定调试计划，明确调试的顺序和步骤。
2. 准备相应的工具和设备，包括测试仪器、传感器、数据记录仪等。
3. 准备相应的测试材料和样品，包括燃油、润滑油等。
4. 确保船舶主机处于良好的状态，包括清洁和充分检查主机各部件的工作状况。
5. 与主机制造商和相关技术人员进行沟通，了解主机的技术参数和特点。
调试步骤船舶主机调试的步骤可以分为以下几个阶段： 1. 主机起动测试：首先进行主机的起动测试，记录主机的起动时间和启动响应。
如果起动时间较长或启动响应迟钝，需要进一步检查主机的起动系统和相关设备。
2. 负荷测试：在主机正常起动后，逐步增加负荷，测试主机在不同负荷下的工作性能。
记录主机的输出功率和燃油消耗，与设计数值进行对比。
3. 推力测试：在不同航速下进行推力测试，记录主机的推力和燃油消耗之间的关系。
根据测试结果，调整主机参数和工作方式，提高推进效率。
4. 稳定性和可靠性测试：测试主机在不同工况下的稳定性和可靠性，包括主机的振动情况和温度变化。
通过监测和分析数据，判断主机运行是否正常，是否存在故障隐患。
数据分析和优化在船舶主机调试的过程中，需要对测试数据进行分析和优化，以实现最佳的性能和效果。
船舶建造调试作业指导书
船舶建造调试作业指导书调试是船舶建造和维修过程的一项重要程序，项目多、时间紧、涉及工种多、技术要求高，因此，船舶企业必须规范调试作业流程，明确调试标准，才能确保船舶质量和交期。
一、机舱泵调试1.使用工具和设备电流表、兆欧表、模拟压力测试仪、秒表。
2.作业前2.1 准备相关图纸和资料。
2.2 了解并掌握所有设计图样及使用说明书等技术文件。
2.3 准备调试和合格测量工具：如扳手、绝缘表和电流表等。
2.4 船舶压载到一定水位，确保海水泵能够吸到水。
2.5 机舱条件：(1)管路系统安装正确、完整。
需进行管路密性的，报验结束；(2)电气接线正确、完整；(3)泵名称、规格、型号和工作参数以及附件必须与设计图样要求一致；(4)泵外部及环境做检查，不允许存在本身构造之外任何不相干多余物品如螺栓、螺母、工具等其它杂物，并清除一切杂物。
2.6 设备安装应满足设计图样的要求，所用垫块、垫圈、螺栓等要符合设计图样的要求。
2.7 检查外接线路，相关管路系统按图样要求正确接妥并贯通。
对于有两级起动的泵，应特别注意接线是否正确。
2.8 检查泵外观是否有碰痕、擦伤、零部件缺损及杂物污染等现象。
2.9 确认应注入油脂的部位是否已注入油脂。
3.作业中3.1 在冷态情况下，测量电机绝缘电阻。
3.2 在无载荷情况下，先点动启动数次，确定转向正确。
若转向不正确，应调换任意两个相序位置。
3.3 试启动成功后，调试人员应测量泵的起动电流和工作电流，对于两级启动的泵，应测量两级起动的起动电流。
运转平稳，再测量其工作电流。
3.4 试运转一段时间后确认运转平稳，无异常振动和噪音出现，泵的各项工作温度、压力和排量等技术参数都在正常范围内，可以按试验大纲要求进行调试。
3.5 在带自吸装置无压力时，水环真空泵依靠磨擦轮啮合随主泵转动，当主泵出口压力达到一定值，水环真空泵传动装置应自动脱开。
如果水环真空泵不能正常工作，应调节手动手柄及锁紧机构，确保磨擦轮离合机构在水压缸作用下能够实现主泵引水。
船舶调试工艺流程及施工工艺要求
船舶调试工艺流程及施工工艺要求下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在船舶建造和修理过程中，调试工艺是至关重要的环节。

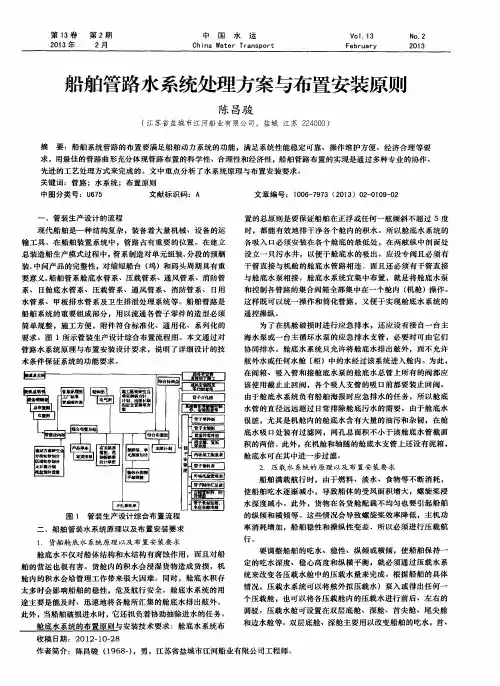

船舶管路水系统处理方案与布置安装原则
