溶胶凝胶法
溶胶-凝胶法溶胶-凝胶法(Sol-Gel法，简称S-G法)就是以无机物或金属醇盐作前驱体，在液相将这些原料均匀混合，并进行水解、缩合化学反应，在溶液中形成稳定的透明溶胶体系，溶胶经陈化，胶粒间缓慢聚合，形成三维空间网络结构的凝胶，凝胶网络间充满了失去流动性的溶剂，形成凝胶。
凝胶经过干燥、烧结固化制备出分子乃至纳米亚结构的材料。
溶胶-凝胶法由于其前驱物及其反映条件的不同可以分为以下几种制备方法。
l、金属醇盐水解法该方法的基本过程是将醇盐溶于有机溶剂，然后在搅拌的同时缓慢加入蒸馏水的醇溶液，控制一定的pH值，经反应一定时间即可得到溶胶。
溶胶的化学均匀程度一方面受到前驱液中各醇盐混合水平的影响，这与醇盐之间的化学反应情况密切相关；另一方面，每种醇盐对水的活性也有很大的差异。
当金属醇盐之间不发生反应时，各种金属醇盐对水的活性起决定作用，反应活性的不同导致溶胶不均匀。
添加有机络合剂是克服这些问题切实可行的办法，常用的络合剂有羧酸或β-二酮等添加剂。
2、强制水解法该方法的基本过程是将将所要制备的金属氯化物加到氯化氢的水溶液中，将其加热到沸腾反应一段时间即得到对应的溶胶。
这种方法在制备氧化物在氧化物阳极材料的制备中也得到了较为广泛的应用。
3.金属醇盐氨解法4、原位聚合法及聚合螫合法这种方法的作用机理是有机单体聚合形成不断生长的刚性有机聚合网络，包围稳定的金属螫合物，从而减弱各种不同离子的差异性，减少各金属在高温分解中的偏析溶胶-凝胶法就是将含高化学活性组分的化合物经过溶液、溶胶、凝胶而固化，再经热处理而成的氧化物或其它化合物固体的方法。
⑴Sol-Gel法的基本原理及特点S01-Gel法的基本反应步骤如下：1)溶剂化：金属阳离子M z+吸引水分子形成溶剂单元M(H2O)nx+，为保持其配位数，具有强烈释放H+的趋势。
M(H2O)nx+→M(H2O)n-1(OH)(x-1)+H+2)水解反应：非电离式分子前驱物，如金属醇盐M(OR)n与水反应。
M(0R)n +xH20=M(OH)x(OR)n-x，+xROH—M(OH)n3)缩聚反应：按其所脱去分子种类，可分为两类a)失水缩聚—M—OH+HO—M—=—M—O—M—+H2b)失醇缩聚—M—0R+HO—M—=—M—O—M—+ROH溶胶凝胶法的特点：溶胶-凝胶法与其它方法相比具有许多独特的优点：1)由于溶胶-凝胶法中所用的原料首先被分散到溶剂中而形成低粘度的溶液，因此，就可以在很短的时间内获得分子水平的均匀性，在形成凝胶时，反应物之间很可能是在分子水平上被均匀地混合；2)由于经过溶液反应步骤，那么就很容易均匀定量地掺入一些微量元素，实现分子水平上的均匀掺杂；3)与固相反应相比，化学反应将容易进行，而且仅需要较低的合成温度，一般认为溶胶-凝胶体系中组分的扩散在纳米范围内，而固相反应时组分扩散是在微米范围内，因此反应容易进行，温度较低；4)选择合适的条件可以制备各种新型材料。
但是，溶胶一凝胶法也不可避免的存在一些问题，例如：原料金属醇盐成本较高；有机溶剂对人体有一定的危害性；整个溶胶-凝胶过程所需时间较长，常需要几天或儿几周；存在残留小孔洞；存在残留的碳；在干燥过程中会逸出气体及有机物，并产生收缩。
⑵Sol-Gel法的工艺过程首先制取一包含金属醇盐和水的均相溶液)以保证醇盐的水解反应在分子平均的水平上进行。
由于金属醇盐在水中的溶解度不大，一般选用醇作为溶剂，醇和水的加入应适量)习惯上以水/醇盐的摩尔比计量.催化剂对水解速率/缩聚速率/溶胶凝胶在陈化过程中的结构演变都有重要影响,常用的酸性和碱性催化剂分别为HCl和NH4OH,催化剂加入量也常以催化剂/醇盐的摩尔比计量,为保证前期溶液的均相性,在配制过程中需施以强烈搅拌.第二步是制备溶胶.制备溶胶有两种方法:聚合法和颗粒法,两者间的差别是加水量多少,所谓聚合溶胶,是在控制水解的条件下使水解产物及部分未水解的醇盐分子之间继续聚合而形成的,因此加水量很少;而粒子溶胶则是在加入大量水,使醇盐充分水解的条件下形成的.金属醇盐的水解反应和缩聚反应是均相溶液转变为溶胶的根本原因,控制醇盐的水解缩聚的条件如:加水量、催化剂和溶液的pH值以及水解温度等，是制备高质量溶胶的前提。
第三步是将溶胶通过陈化得到湿凝胶。
溶胶在敞口或密闭的容器中放置时，由于溶剂蒸发或缩聚反应继续进行而导致向凝胶的逐渐转变，此过程往往伴随粒子的Ostward,即因大小粒子溶解度不同而造成的平均粒径增加.在陈化过程中,胶体粒子逐渐聚集形成网络结构,整个体系失去流动特性,溶胶从牛顿体向宾汉体转变,并带有明显的触变性,制品的成型如成纤、涂膜、浇注等可在此期间完成.第四步凝胶的干燥.湿凝胶内包裹着大量溶剂和水，干燥过程往往伴随着很大的体积收缩，因而很容易引起开裂，防止凝胶在干燥过程中开裂是溶胶-凝胶工艺中至关重要而又较为困难的一环)特别对尺寸较大的块状材料。
为此需要严格控制干燥条件，或添加控制干燥的化学添加剂)或采用超临界干燥技术。
最后对干凝结胶进行热处理，其目的是消除干凝胶中的气孔，使制品的相组成和显微结构能满足产品性能要求。
在热处理时发生导致凝胶致密化的烧结过程，由于凝胶的高比表面积、高活性、其烧结温度比通常的粉料坯体低数百度)采用热压烧结工艺可以缩短烧结时间)提高制品质量。
⑶溶胶的制备溶胶的制备是技术的关键，溶胶的质量直接影响到最终所得材料的性能，因此如何制备满足要求的溶胶成为人们研究的重点。
近年来主要从以下几个方面对它进行了研究。
1)加水量：加水量一般用物质的量之比R=n(H2O)：nM(0R)n]表示。
加水量很少，一般R在O．5—1．0的范围，此时水解产物与未水解的醇盐分子之间继续聚合，形成大分子溶液，颗粒不大于lmm，体系内无固液界面，属于热力学稳定系统；而加水过多(R≥100)，则醇盐充分水解，形成存在固液界面的热力学不稳定系统。
由此可见，调节加水量可以制备不同性质的材料。
2)催化剂：酸碱作为催化剂。
其催化机理不同，因而对同一体系的水解缩聚，往往产生结构、形态不同的缩聚物。
研究表明，酸催化体系的缩聚反应速率远大于水解反应，水解由H3O+的亲电机理引起，缩聚反应在完全水解前已开始，因而缩聚物的交联度低，所得的干凝胶透明，结构致密；碱催化体系的水解反应是由OH一的亲核取代引起的，水解速度大于亲核速度，水解比较完全，形成的凝胶主要由缩聚反应控制，形成大分子聚合物，有较高的交联度，所得的干凝胶结构疏松，半透晚或不透明。
3)溶胶浓度：溶胶的浓度主要影响胶凝时间和凝胶的均匀性。
在其它条件相同时，随溶胶浓度的降低，胶凝时间延长、凝胶的均匀性降低，且在外界条件干扰下很容易发生新的胶溶现象。
所以为减少胶凝时间，提高凝胶的均匀性，应尽量提高溶胶的浓度.4)水解温：提高温度对醇盐的水解有利，对水解活性低的醇盐(如硅醇盐)，常在加热下进行水解，以缩短溶胶制备及胶凝所需的时间；但水解温度太高，将发生有多种产物的水解聚合反应，生成不易挥发的有机物，影响凝胶性质。
有时水解温度还会影响水解产物的相变化，影响溶胶的稳定性。
因此在保证能生成溶胶的情况下，尽可能采取较低温度。
5)络合剂的使用：添加络合剂可以解决金属醇盐在醇中的溶解度小、反应活性大、水解速度过快等问题，是控制水解反应的有效手段之一。
6)电解质的含量：电解质的含量可以影响溶胶的稳定性。
与胶粒带同种电荷的电解质离子可以增加胶粒双电层的厚度，从而增加溶胶的稳定性；与胶粒带不同电荷的电解质离子会降低胶粒双电层的厚度，降低溶胶的稳定性。
电解质离子所带电荷的数量也会影响溶胶的稳定性，所带电荷越多，对溶胶的影响越大。
7)高分子化合物的使用：高分子化合物可以吸附在胶粒表面，从而产生位阻效应，避免胶粒的团聚；增加溶胶的稳定性。
⑷凝胶的干燥从该过程中可以看到3个现象：持续的收缩和硬化；产生应力；破裂。
湿凝胶在干燥初期，因为有足够的液相填充于凝胶孔中，凝胶减少的体积与蒸发掉液体的体积相等，无毛细管力起作用。
当进一步蒸发使凝胶减少的体积小于蒸发掉的液体的体积时，凝胶承受一个毛细管压力，将颗粒挤压在一起。
由于凝胶中毛细孔孔径大小不匀，产生的毛细管压力的大小不等。
由此造成的应力差导致凝胶开裂。
实践表明，除了凝胶本身的尺寸因素，干燥速率也是一个重要因素。
要保持凝胶结构或得到没有裂纹的烧结前驱体，最简单的方法是在大气气氛下进行自然干燥。
对于自然干燥制备干凝胶，为了防止伴随溶剂蒸发过程而产生的表面应力以及凝胶中不均匀毛细管压力的产生，干燥速度必须限制在较低的值。
⑸干凝胶的热处理凝胶经干燥、烧结转变成固体材料的过程是溶胶凝胶法的重要步骤，由多孔疏松凝胶转变成可应用的材料至少有4个历程：毛细收缩、缩合．聚合、结构弛豫和粘滞烧结。
热处理的目的是消除干凝胶中的气孔，使制品的相组成和显微结构能满足产品性能的要求。
在加热过程中，于凝胶先在低温下脱去吸附在表面的水和醇，265—300℃发生(～OR)基的氧化，300℃以上则脱去结构中的(一OH)基。
由于热处理过程伴随较大的体积收缩、各种气体的释放(CO2、H20、ROH)，加之(一0R)基在非充分氧化时还可能炭化，在制品中留下炭质颗粒，所以升温速度不宜过快。
在烧结过程中，由于凝胶的高比表面积、高活性，其烧结温度常比通常的粉料坯体低数百度。
达到一定致密度所需要的烧结时间可以根据凝胶粒子的开孔模型或闭孔模型，从理论上加以计算。
采用热压烧结工艺可以缩短烧结时间，提高产品质量。
凝胶的烧成也受凝胶骨架的影响。
除骨架结构之外，对凝胶的加热收缩产生影响的还有凝胶的成分、气体孔径和加热速度等许多因素。
实际生产工艺参考1.SiO2、A12O3，、ZrO2防护涂层①背景：304不锈钢直接应用于高温氧化气氛或者强腐蚀性介质中，将经受剧烈的氧化或腐蚀，为改善这一情况，提出以上防护涂层的制备。
②样品制备：ZrO2溶胶的制备：采用正丙醇锆（C12H28Zr）为原料，正丙醇（CH3CH2CH2OH）为溶剂，乙酰丙酮（CH3COCH2COCH3）为稳定剂，其中，正丙醇锆、正丙醇、乙酰丙酮、去离子水摩尔比为l：50：0.5：l0。
先将正丙醇锆和乙酰丙酮分别溶于正丙醇中，超声振荡l0 min，然后将两种溶液混合搅拌60 min，最后滴加入去离子水，再搅拌60 min，室温陈化24 h，得到澄清透明的溶胶。
SiO2溶胶的制备：采用正硅酸乙酯(C8H20O4Si)为原料，乙醇为溶剂，硝酸为催化剂。
其中正硅酸乙酯、乙醇、去离子水、硝酸摩尔比为l：25：5：0.2。
先将正硅酸乙酯溶于乙醇中，搅拌60 min，然后加入去离子水与硝酸的混合溶液，再搅拌60 min，室温陈化24 h，得到澄清透明的溶胶。
Al2O3溶胶的制备：采用异丙醇铝(C9H21A1O3)为原料，去离子水为溶剂，硝酸为催化剂。

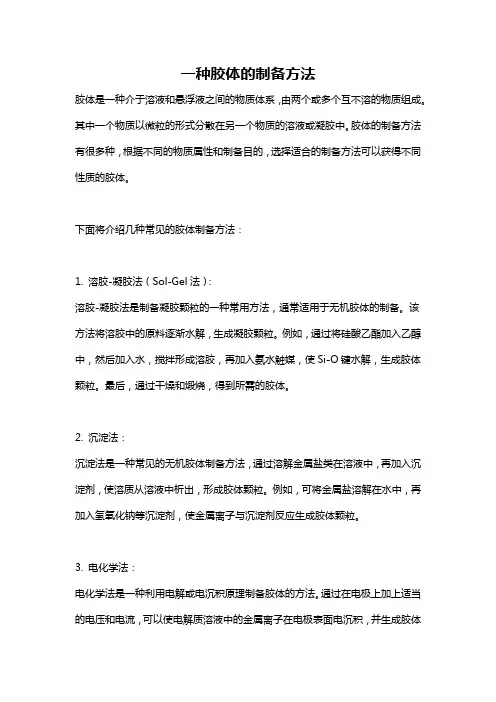

一种胶体的制备方法
一种胶体的制备方法胶体是一种介于溶液和悬浮液之间的物质体系，由两个或多个互不溶的物质组成。
其中一个物质以微粒的形式分散在另一个物质的溶液或凝胶中。
胶体的制备方法有很多种，根据不同的物质属性和制备目的，选择适合的制备方法可以获得不同性质的胶体。
下面将介绍几种常见的胶体制备方法：1. 溶胶-凝胶法（Sol-Gel法）：溶胶-凝胶法是制备凝胶颗粒的一种常用方法，通常适用于无机胶体的制备。
该方法将溶胶中的原料逐渐水解，生成凝胶颗粒。
例如，通过将硅酸乙酯加入乙醇中，然后加入水，搅拌形成溶胶，再加入氨水触媒，使Si-O键水解，生成胶体颗粒。
最后，通过干燥和煅烧，得到所需的胶体。
2. 沉淀法：沉淀法是一种常见的无机胶体制备方法，通过溶解金属盐类在溶液中，再加入沉淀剂，使溶质从溶液中析出，形成胶体颗粒。
例如，可将金属盐溶解在水中，再加入氢氧化钠等沉淀剂，使金属离子与沉淀剂反应生成胶体颗粒。
3. 电化学法：电化学法是一种利用电解或电沉积原理制备胶体的方法。
通过在电极上加上适当的电压和电流，可以使电解质溶液中的金属离子在电极表面电沉积，并生成胶体颗粒。
例如，将金属电极（如银电极）浸入电解液中，通过施加适当的电压和电流，使溶液中的金属离子还原成金属纳米颗粒。
4. 加热凝胶法：加热凝胶法是一种通过加热方式制备胶体的方法。
通过将含有胶体原料的溶液加热，使原料溶解或水解，生成胶体颗粒。
例如，可以将明胶在适当浓度的水中加热，使明胶溶解，形成胶体。
5. 涂敷法：涂敷法是一种常见的胶体制备方法，通过将胶体原料直接涂敷在基材上或在基材上制备成薄膜。
例如，可以将聚合物溶液涂布在基材上，通过溶剂挥发或引发聚合反应，使聚合物形成胶体薄膜。
总结来说，胶体的制备方法多种多样，根据所需胶体的性质和用途，选取适合的制备方法可以有效地制备所需的胶体。
这些制备方法不仅有助于控制胶体的粒径分布和稳定性，还能够对胶体的特性进行调控，满足不同应用领域的要求。
《溶胶-凝胶法制备纳米SiO2材料及其应用研究》
《溶胶-凝胶法制备纳米SiO2材料及其应用研究》一、引言随着纳米科技的快速发展，纳米材料因其独特的物理和化学性质在众多领域中展现出巨大的应用潜力。
其中，纳米SiO2材料因其高比表面积、优异的化学稳定性和良好的生物相容性，在催化剂、生物医学、电子器件和复合材料等领域具有广泛的应用。
溶胶-凝胶法作为一种制备纳米SiO2材料的重要方法，具有操作简便、原料易得、反应条件温和等优点。
本文将详细介绍溶胶-凝胶法制备纳米SiO2材料的工艺流程、材料特性及其应用研究。
二、溶胶-凝胶法制备纳米SiO2材料1. 实验原理溶胶-凝胶法是一种通过溶胶向凝胶转变的过程来制备纳米材料的方法。
在此过程中，首先将硅源（如正硅酸乙酯）在一定的条件下水解成硅醇（Si-OH）单体，然后通过缩合反应形成三维网状结构的溶胶，进一步干燥形成凝胶，最后经过煅烧处理得到纳米SiO2材料。
2. 实验步骤（1）将硅源与溶剂（如乙醇）混合，加入适量的催化剂（如氨水）进行水解反应；（2）在一定的温度和搅拌速度下进行缩合反应，形成溶胶；（3）将溶胶置于干燥环境中进行干燥处理，得到湿凝胶；（4）将湿凝胶在高温下进行煅烧处理，得到纳米SiO2材料。
三、材料特性通过溶胶-凝胶法制备的纳米SiO2材料具有以下特点：1. 粒径小：纳米SiO2材料的粒径通常在几十到几百纳米之间；2. 分布均匀：溶胶-凝胶法能够使原料分子在三维空间内均匀分布，从而得到粒径分布均匀的纳米SiO2材料；3. 结构可调：通过调整原料配比、反应温度等参数，可以调节纳米SiO2材料的结构；4. 化学稳定性好：纳米SiO2材料具有良好的化学稳定性，能够抵抗酸碱等化学物质的侵蚀。
四、应用研究纳米SiO2材料因其独特的性质在众多领域中具有广泛的应用。
以下是其在几个主要领域的应用研究：1. 催化剂：纳米SiO2材料具有较高的比表面积和良好的吸附性能，可作为催化剂载体或催化剂活性组分。
将其应用于催化反应中，能够提高催化效率并降低催化剂用量；2. 生物医学：纳米SiO2材料具有良好的生物相容性和无毒性，可广泛应用于生物医学领域。
第二章溶胶凝胶法ppt课件(2024版)
醇-金属醇盐体系的缩聚反应
M(OR)n+xH2OM(OH)x(OR)n-x+xROH -M-OH + HO-M- -M-O-M- + H2O -M-OH + RO-M- -M-O-M- +ROH
S ( O i ) 4 S H ( O i ) 4 H ( O ) 3 S H O iS ( O i ) 3 H
光源
凸透镜
Fe(OH)3胶体
光锥
丁达尔效应示意图
2
2. 溶胶(sol) 具有液体特征的胶体体系，在液体介质中分散了 1~100nm粒子(基本单元)。
溶胶的特点： （1）溶胶不是物质而是一种“状态”
3
（2）溶胶与溶液的相似之处 溶质+溶剂→溶液 分散相+分散介质→溶胶(分散系)
分散相
液体 固体 气体 液体 固体 液体 气体
Si(OCH3)4(液体) > Si(OC2H5)4(液体) > Si(OC3H7)4(液体) > Si(OC4H9)4
② 在制备多组分氧化物溶胶时，不同元素醇盐的 水解活性不同
选择合适的醇盐品种，可使它们的水解速率达到较好 的匹配，从而保证溶胶的均匀性。
39
③ 起始溶液中的醇盐浓度必须保持适当 作为溶剂的醇加入量过多时，将导致醇盐浓度
1 预热到30C 控制在35C-
3 60C之间
B: 6 ml无水乙醇 2 ml乙酸 1.5ml浓盐酸 3 ml蒸馏水
A:23ml无水乙醇 20ml钛酸丁脂
28
淡黄色透 静置5—10min 明冻状溶 红外灯照射1—2h
胶
黄色干凝胶
80C恒温5h 干凝胶粉末
不同温 度焙烧
溶胶凝胶法
溶胶凝胶法1 溶胶,凝胶法溶胶,凝胶(Sol-Gel)技术是指金属有机或无机化合物经过溶胶,凝胶化和热处理形成氧化物或其他固体化合物的方法。
其过程:用液体化学试剂(或粉状试剂溶于溶剂)或溶胶为原料，而不是用传统的粉状物为反应物，在液相中均匀混合并进行反应，生成稳定且无沉淀的溶胶体系，放置一定时间后转变为凝胶，经脱水处理，在溶胶或凝胶状态下成型为制品，再在略低于传统的温度下烧结。
2 溶胶凝胶法基本原理溶胶,凝胶法的主要步骤为将酯类化合物或金属醇盐溶于有机溶剂中，形成均匀的溶液，然后加入其他组分，在一定温度下反应形成凝胶，最后经干燥处理制成产品。
2.1 水解反应金属盐在水中的性质受金属离子半径，电负性，配位数等因素影响，如Si、Al 盐，它们溶解于纯水中常电离出Mn+，并溶剂化[3]。
水解反应平衡关系随溶液的酸度，相应的电荷转移量等条件的不同而不同。
有时电离析出的Mn+又可以形成氢氧桥键合。
水解反应是可逆反应，如果在反应时排除掉水和醇的共沸物，则可以阻止逆反应进行，如果溶剂的烷基不同于醇盐的烷剂，则会产生转移酯化反应，这些反应对合成多组分氧化物是非常重要的。
2.2 聚合反应硅、磷、硼以及许多金属元素，如铝、钛、铁等的醇盐或无机盐在水解的同时均会发生聚合反应，如失水、失醇、缩聚、醇氧化、氧化、氢氧桥键合等都属于聚合反应，性质上都属于取代反应或加成反应。
主要反应:,M,OH ，HO,M, ? ,M,O,M,+H2O ;,M,OR + HO,M, ? ,M,O,M,+ROH 等。
Okkerse等提出硅酸在碱性条件聚合成六配位过渡态，Swain等则提出形成稳定的五配位的过渡态，由于硅酸盐的水解和聚合作用几乎同时进行，它的总反应过程动力学将决定于3个反应速率常数，使得在最临近的尺度范围内，中心Si原子可以有15种不同的化学环境，R.A.Assink等曾描述了这15种配位方式的关系。
可见聚合后的状态是很复杂的[4-6]。
【Sol-Gel】溶胶凝胶法应用大全,赶紧来收藏吧!
【Sol-Gel】溶胶凝胶法应用大全，赶紧来收藏吧！光学薄膜前沿，Frontiers of Optical Coatings光学薄膜新材料领域的行业门户+媒体+智库技术交流、产业合作、人才交流、企业宣传新媒体、新行业、新材料、新工艺、新商业科普目录一、溶胶凝胶技术简介及发展二、在制备纳米粉体中的应用三、在制备纳米薄膜中的应用四、在制备纳米结构纤维材料中的应用五、总结及展望1目录一溶胶凝胶技术简介及发展溶胶（Sol）又称胶体溶液是具有液体特征的胶体体系分散的是固体或者大分子分散的粒子大小在1-100nm之间溶胶不是物质而是一种「状态」凝胶（Gel）亦称冻胶是溶胶失去流动性后一种富含液态的半固态物质其中液体含量有时可高达99.5%固体粒子（胶体颗粒或者高聚物分子）相互交联形成连续不断的空间网络状结构溶胶-凝胶（Sol-Gel）技术溶胶凝胶是一种由金属有机化合物、金属无机化合物或者上述两者混合物经过水解缩聚过程逐渐凝胶化及相应的后处理而获得的氧化物或其他化合物的工艺溶胶-凝胶（Sol-Gel）技术的发展1984年1939年1971年20世纪80年代至今溶胶-凝胶（Sol-Gel）法是制备材料的化学方法中一种重要方法包括化学沉淀法、水热法、微乳液法等也被称为制备固体材料的四种主要方法之一溶胶-凝胶（Sol-Gel）技术工艺流程水热法合成 IBN-9在45°下将0.067g CTAB 溶解于32 ml 的氨水溶液随后加入0.9 ml 的正丁醇静态状态下逐滴滴加0.312g TEOS改混合物在45°陈化24小时反应釜中100摄氏度下再处理24小时抽滤、洗涤得到固体粉末550摄氏度、空气中煅烧6小时得到最后的产物2目录二在制备纳米粉体中的应用基本类型分类标准：原料和机理的不同划分传统胶体溶胶-凝胶法先将胶质颗粒（直径一般为1-100nm）分散在液体介质中形成溶胶然后通过蒸发转化为凝胶凝胶化作用由溶胶中的胶质颗粒之间的静电或空间相互作用控制静电作用溶胶体系中由于静电引力的存在会使溶液中的反离子向颗粒表面靠拢，并排斥同离子固体表面电荷与溶液中反电荷形成了双电层结构被吸附的离子与固体表面结合牢固固体和液体相对运动时固体带动部分反离子一起滑动金属有机化合物聚合凝胶法1、金属醇盐水解法金属有机化合物溶解在合适的溶剂中发生一系列化学反应如水解、缩聚和聚合形成连续的无机网络凝胶是目前溶胶凝胶技术最为常用的方法2、金属螯合凝胶法通过可溶性螯合物的形成减少前驱液中的自由离子在制备前驱液时添加强螯合剂例如，柠檬酸和 EDTA再通过控制一系列实验条件如，溶液的 PH 值、温度和浓度等移去溶剂将发生凝胶化有机聚合玻璃凝胶法1、原位聚合法有机单体聚合形成不断生长的刚性有机聚合网络包围稳定的金属螯合物从而减弱各不同金属离子的差异性减少各金属在高温分解过程中的偏析典型代表 Pechini 法的基本原理是羧酸和醇的酯化由金属螯合物之间利用a-羟基羧酸和多羟基醇的聚酯作用形成聚合物2、聚合物前驱液法首先在含水的金属盐溶液中加入水溶性聚合物最常用的是聚乙烯醇（PVA）聚丙烯酸（PAA）、聚乙烯亚胺（PEI）它们都是阳离子的配位有机聚合物将大大改变原含水前驱液的流变性能而后金属离子将充当聚合物之间的交联剂聚合链间的随机交联把水围在生长着的三维网络中使系统转变为凝胶工艺制备过程3目录三在制备纳米薄膜中的应用优点1、用基片浸渍溶胶后热处理的简单方法即可制备薄膜，设备简单2、反应在溶液中进行，均匀度高多组分均匀度可达分子或原子级3、对衬底的大小和形状要求较低4、后处理温度低，在远低于陶瓷烧结或玻璃融化的温度下进行热处理即可获得5、对多元组分薄膜，几种有机物互溶性好溶胶-凝胶法制备方法1、醇盐法制备薄膜反应体系包含金属醇盐、溶剂（甲醇、乙醇等）、水催化剂（酸、弱碱）水解速度控制剂（乙酰丙酮等）成膜控制剂（PVA、DMF 及聚乙二醇等）2、非醇盐法制备薄膜反应体系的确定主要考虑以下几个因素以烧结陶瓷主成分为依据选择相应的无机前驱体合成初期的化学现象具有代表性涉及单组分和多组分氧化物工艺流程图应用常用薄膜涂覆工艺浸渍提拉法旋转涂覆法流动涂膜技术滚动/照相凹版涂镀技术4目录四在制备纳米结构纤维材料中的应用纳米纤维广义上指材料在空间两个维度上尺寸为纳米尺度如，纳米丝、纳米棒、纳米管等纳米纤维制备方法拉伸、模板聚合、相分离、自组织海岛型双组分复合纺丝、静电纺丝分子喷丝板纺丝法等其中静电纺丝技术是最成熟、能够直接、连续制备聚合物纳米纤维静电纺丝技术聚合物溶液或者溶体在强电场中进行喷射最终固化成纤维相对于常规技术的织物由静电纺纤维构成的无纺织物具有大的比表面积以及纤维表面具有小孔等特殊形态这样的特性使得该纤维在组织工程、过滤、超敏感传感器等方面有很大的潜在应用前景工艺流程纳米纤维应用由于具有低密度、高孔隙度、大的比表面积柔顺性好、力学性能优良等等特点在防护服、仿生材料、光电材料、声学材料、细胞载体和航天航空等领域有着巨大的应用潜力5目录五总结和展望前景溶胶-凝胶技术以其多种优点及高度灵活性从而在膜的制备、色分析、光分析电分析、纳米材料的制备生物杂化材料及复材料的制备等领域有广泛的应用前景不足原料价格较高工艺时间较长等展望整体上来说此领域尚属起步阶段研究不够深入许多基础理论应用方面尚待进一步完善随着各种性能应用技术的研究日益深入溶胶-凝胶技术必将在各个领域中发挥它越来越大的作用来源：光学薄膜前沿。
溶胶凝胶法
溶胶凝胶法溶胶凝胶法是一种有效的化学分离技术，它是一种溶解材料，或者从混合物中抽取溶解物质的方法。
它包括自由基、非自由基和非电聚合物。
它具有优势，如在短时间内可以获得高质量的样品，简便、高效和无污染。
溶胶凝胶法由三步完成：第一步，样品可以与溶剂混合，以获得阶梯状溶液的形式，即溶胶。
溶胶的形式就像一个梯级，它将低密度的溶质和浓度的溶质分开。
溶胶的效果取决于混合物的性质和混合物中溶质的多少。
第二步，溶胶会通过一个特殊的设备来滤除，即滤膜法。
滤膜法是用来滤除溶胶中的溶质的，其主要原理是利用滤膜的孔径来控制，只有滤膜孔径大于溶质的粒径的溶质才可以通过滤膜，以达到滤除溶质的目的。
第三步，使用凝胶法来无油抽动。
凝胶法既可以用于抽出溶胶，也可以用于无油抽滤。
它的原理是利用凝胶法中的低沸点溶剂，以及凝胶法中的不溶物，使用抽滤和脱油技术，将溶质抽出溶胶，以获得最终的抽出液。
溶胶凝胶法可以用于多种混合物和样品的处理，它能够以精确、快速、有效的方式进行分离提纯，它也可以把低分子量的物质分离出来，并且在获得高质量的样品的同时，有效地消除有害物质，即使在高活性物质中，因此被认为是分离技术发展的重要组成部分。
溶胶凝胶法在实际应用中也有一些缺点，如溶胶法受温度和溶质浓度的影响，从而影响抽出物的质量；滤膜法受温度和滤膜材料的影响，从而影响抽出物的质量；凝胶法受脱油技术的影响，从而影响抽出物的质量。
但是，溶胶凝胶法仍然是一种简便、高效和可靠的分离技术，它在短时间内能够获得高质量的样品。
溶胶凝胶法应用广泛，不仅用于生物样品的分离技术，如蛋白质、酶、抗体的分离和纯化，也可以用于其他物质的分离，如食品和药物中活性成分的提取。
总而言之，溶胶凝胶法是一种简单易行、低污染、快速有效、能获得高质量产品的分离技术，它具有很大的应用潜力，在生物、化学、食品和药物等多领域均有广泛的应用前景。
溶胶凝胶法是一种保证溶液和溶液混合物的稳定性，它按照一定的程序和条件，以达到实验目的的重要技术手段，在溶质的分离和提纯领域的应用中发挥着重要的作用。
溶胶-凝胶法制备复合氧化物正极材料及其性能分析
溶胶-凝胶法制备复合氧化物正极材料及其性能分析溶胶-凝胶法（Sol-Gel method）是一种常用于制备薄膜、粉体以及复杂结构材料的化学合成方法。
它的优点在于可以制备出高纯度的材料，并且制备过程简单、操作灵活。
在正极材料的制备中，溶胶-凝胶法也被广泛应用。
本文将介绍溶胶-凝胶法制备复合氧化物正极材料的过程，并对其性能进行分析。
一、溶胶-凝胶法制备复合氧化物正极材料的过程溶胶-凝胶法制备复合氧化物正极材料包括溶胶制备、凝胶形成和煅烧三个主要步骤。
1. 溶胶制备溶胶是由溶剂中分散的纳米颗粒或单分散分子组成的胶体，制备溶胶的关键是选择适当的溶剂和溶质。
通常，选择金属盐溶液作为溶质，通过加入络合剂、酸碱调节剂或表面活性剂等来稳定溶胶。
2. 凝胶形成凝胶是指溶胶中分散物质逐渐聚集、连续相互作用而形成的一种凝固状态。
凝胶形成的过程包括双水解反应、凝胶交联和凝胶成核等。
双水解反应是指溶胶溶液中的金属盐与水发生反应生成金属氢氧化物凝胶的过程。
这个过程是一个自发的、放热的反应，可以通过控制反应时间和温度来调节凝胶体系的物理化学性质。
凝胶交联是指凝胶形成后，通过加入交联剂或通过调节温度、pH值等条件来使凝胶体系更加稳定。
交联剂可以使凝胶体系具有较高的稳定性和强度，从而提高材料的性能。
凝胶成核是凝胶形成过程中的关键步骤，它决定了凝胶体系中的孔隙结构和分散相的形态。
成核的方式主要有两种：均匀成核和不均匀成核。
均匀成核是指凝胶体系中的成核物质分布均匀，可以形成均匀分散的纳米颗粒。
不均匀成核则是指凝胶体系中的成核物质不均匀存在，形成不均一的凝胶体系。
3. 煅烧煅烧是将凝胶体系转化为氧化物材料的过程。
在煅烧过程中，凝胶体系会发生结构重排和结晶等变化，形成稳定的氧化物相。
煅烧过程的条件（温度、时间等）会对材料的物理化学性质产生重要影响。
二、复合氧化物正极材料的性能分析溶胶-凝胶法制备的复合氧化物正极材料具有以下性能特点：1. 分散性好溶胶-凝胶法制备的复合氧化物正极材料具有良好的分散性，可以制备出均匀分散的纳米颗粒。
溶胶-凝胶法制备催化剂方法
03
影响催化剂质量的因素 量越好。
原料的稳定性
原料的稳定性对催化剂的制备过程和 性能有重要影响，不稳定的原料可能 导致催化剂性能下降。
反应温度与时间
反应温度
适宜的反应温度可以提高催化剂的活性，但过高的温度可能导致催化剂烧结，降低活性。
反应时间
能耗和提高产物的选择性。
05
溶胶-凝胶法制备催化剂的挑战 与前景
面临的挑战
催化剂活性组分均匀分散
在溶胶-凝胶法制备过程中，如何实现催化剂活性组分的均匀分散 是一个关键问题。
催化剂结构与形貌控制
溶胶-凝胶法制备的催化剂往往具有特定的结构与形貌，如何实现 精确控制是另一个挑战。
催化剂性能优化
提高催化剂的活性、选择性和稳定性是溶胶-凝胶法制备催化剂的 重要目标，也是一大挑战。
原理
溶胶-凝胶法的原理基于化学反应和物 理过程，包括溶液的配制、溶胶的形 成、胶凝化、热处理等步骤。
发展历程与现状
发展历程
溶胶-凝胶法自20世纪40年代被发现以来，经历了数十年的发展，已经成为制 备固体材料的重要方法之一。
现状
目前，溶胶-凝胶法已经广泛应用于制备陶瓷、玻璃、复合材料、催化剂等材料 领域，成为材料科学领域的重要分支。
具体来说，在阳极催化剂方面，溶胶-凝胶法制备的铂、钯等金属催化剂能够有效提高甲醇、乙醇等燃料的氧化反应活性，从 而提高燃料电池的功率输出。在阴极催化剂方面，溶胶-凝胶法制备的金属氧化物催化剂如二氧化锰、二氧化钴等能够促进氧 的还原反应，从而提高燃料电池的能量转化效率。
在汽车尾气处理中的应用
汽车尾气处理是指通过一系列化学反应将汽车排放的废气转化为无害或低害物质的过程。溶胶-凝胶 法制备的催化剂可以用于汽车尾气的处理，减少尾气中的有害物质排放。
溶胶凝胶法的基本原理、发展及应用现状
溶胶凝胶法的基本原理、发展及应用现状一、本文概述1、溶胶凝胶法的定义溶胶凝胶法（Sol-Gel Method）是一种广泛应用于材料科学领域的湿化学合成方法。
该方法基于溶胶（sol）和凝胶（gel）两个关键阶段的转换，通过控制化学反应条件，使前驱体在溶液中发生水解和缩聚反应，形成稳定的溶胶体系。
随着反应的进行，溶胶粒子逐渐增大并相互连接，形成三维网络结构的凝胶。
最终，通过热处理等后处理手段，凝胶转化为所需的纳米材料或涂层。
溶胶凝胶法的基本原理在于利用前驱体在溶液中的化学反应活性，通过控制反应条件如温度、pH值、浓度等，使前驱体在分子或离子水平上均匀混合，并发生水解和缩聚反应。
这些反应使得前驱体之间形成化学键合，进而形成稳定的溶胶体系。
随着反应的进行，溶胶粒子逐渐增大并相互连接，形成三维网络结构的凝胶。
这种凝胶具有高度的多孔性和比表面积，为后续的材料处理和应用提供了良好的基础。
溶胶凝胶法的发展可以追溯到20世纪初，但直到近年来，随着纳米科技的兴起和人们对材料性能要求的不断提高，溶胶凝胶法才得到了广泛的应用和研究。
目前，溶胶凝胶法已经成为制备纳米材料、薄膜、涂层和复合材料等的重要方法之一。
同时，随着科学技术的不断进步，溶胶凝胶法在反应机理、材料设计、工艺优化等方面也取得了显著的进展。
在应用方面，溶胶凝胶法已经广泛应用于陶瓷、玻璃、金属氧化物、复合材料等多个领域。
例如，在陶瓷领域，溶胶凝胶法被用于制备高性能的陶瓷材料，如氧化铝、氧化锆等。
在金属氧化物领域，该方法被用于制备纳米金属氧化物颗粒，如二氧化钛、氧化铁等，这些颗粒在光催化、气敏传感器等领域具有广泛的应用前景。
溶胶凝胶法还在涂层和复合材料的制备中发挥着重要作用，如制备防腐涂层、功能薄膜等。
溶胶凝胶法作为一种重要的湿化学合成方法，在材料科学领域具有广泛的应用前景。
随着科学技术的不断进步和人们对材料性能要求的不断提高，溶胶凝胶法将在更多领域发挥重要作用。
溶胶凝胶法制备薄膜及涂层材料
溶胶凝胶法制备薄膜及涂层材料的物理原理
溶胶凝胶法制备薄膜及涂层材料的物理原理主要涉及流变 学和相分离。在溶胶阶段，原料分子在溶剂中形成均匀混 合的体系，随着化学反应的进行，体系逐渐失去流动性， 形成弹性凝胶网络。
02 03
后处理方法
后处理方法包括热处理、退火处理、表面处理等。热处理 是通过加热使材料内部的应力得到释放，退火处理是通过 适当的退火工艺使材料内部结构更加稳定，表面处理则是 通过改变材料表面的性质来提高其附着力和耐磨性等性能 。
后处理注意事项
在后处理过程中，需要注意控制温度、时间和气氛等条件 ，以避免对材料性能造成不良影响。同时，后处理过程也 需要根据具体材料和用途进行适当的选择和控制。
涂覆厚度
涂覆厚度对薄膜及涂层材料的性能具有重要影响。过薄的涂层可能无法满足性能要求，过厚的涂层则可能导致涂层不 均匀或产生裂纹。因此，需要根据实际需求和工艺条件确定适当的涂覆厚度。
涂覆注意事项
在涂覆过程中，需要注意保持基材的清洁，避免杂质的混入，同时要控制涂覆速度和溶胶粘度，以保证 涂层的均匀性和质量。
05
溶胶凝胶法制备薄膜及涂层材 料的应用实例
在光学领域的应用实例
光点， 广泛应用于眼镜、显示屏、太阳能电 池等领域。
防雾涂层
通过溶胶凝胶法制备的防雾涂层能够 有效降低水滴在光学表面上的附着力 和接触角，减少雾气生成，提高光学 系统的清晰度和可靠性。
THANK YOU
溶胶的性质
溶胶的性质包括粘度、电导率、光学性质等。粘度是溶胶流动性的度量，电导率是溶胶导 电性能的度量，光学性质是指溶胶对光的吸收、散射和折射等性能。这些性质对溶胶的涂 覆和凝胶化处理具有重要影响。
