课题二 绘制较复杂平面图形 任务 3 绘制圆弧连接（1）
多媒体、三角板、圆规
教学目的
1、掌握圆弧连接的画法
教学重点 圆弧连接的画法
教学难点 圆弧连接的画法
更新、补充、 删节内容 课外作业 习题册 P11
点
图
例
三、用圆弧外连接两圆弧 以已知的连接弧半径 R 画弧，与两圆外切
作 1．分别以（R+R1）及 2．连接OO1交圆O1于 3．以O为圆心，R为 图 （R+R2）为半径，O1、O2 A，连接OO2交圆 半径画弧，连接圆 步 为圆心，画弧交于O O2于B，A、B即切点 O1、圆O2于A、B
骤
图
例
课堂小结
主要教学内容度 1：5 的含义是？
讲授新课
任务 3 绘制圆弧连接
圆弧连接——用一段圆弧光滑地连接另外两条已知线段（直线或圆 弧）的作图方法。
一、用圆弧连接两直线
黑板演示
类别 用圆弧连接钝角或锐角两边
图 例
用圆弧连接直角的两边
1．作与两边相距为R 的平行线， 1．以角顶为圆心，R 为半径画
本次课主要介绍了尺寸标注的相关内容 下次课将介绍其他圆弧连接方法并进行练习
课后练习
习题册 P11
作 交点O 即连接弧的圆心
弧，交直角边于M、N
图 2．自O 向两边作垂线，垂足M、N 2．以M、N为圆心，R 为半径画
步 即切点
弧，交点O 即连接弧圆心
骤 3．以O 为圆心，R 为半径在M、N 3．以O 为圆心，R 为半径在M、
间画圆弧
N 间画连接弧
二、用圆弧连接直线与圆弧 用半径 R 的圆弧连接直线 I 和圆弧 O1
教学后记（授课 执行情况及分 析）
——
1
授课主要内容或板书设计
课题二 绘制较复杂平面图形 任务 3 绘制圆弧连接
一、用圆弧连接两直线 三步骤：1、找圆心
2、找切点 3、连接圆弧 二、用圆弧连接直线与圆弧及两圆弧 四种类型：1、直线与圆弧的圆弧连接
2、两圆弧用圆弧外切
2
课堂教学安排
教学过程与 教学方法
(完整版)机械制图教案-圆弧连接
教案首页授课主要内容或板书设计课堂教学安排教学过程与教学方法主要教学内容及步骤组织教学复习提问讲授新课黑板演示检查出勤人数1、斜度1：5的含义是？任务3 绘制圆弧连接圆弧连接—-用一段圆弧光滑地连接另外两条已知线段（直线或圆弧)的作图方法。
一、用圆弧连接两直线11作图．以角顶为圆心，R为半径画弧，交直角边于M、N2．以M、N为圆心，R为半径画弧，交点O即连接弧圆心3．以O为圆心，R为半径在M、N间画连接弧．作与两边相距为R的平行线，交点O即连接弧的圆心2．自O向两边作垂线，垂足M、N即切点3．以O为圆心，R为半径在M、N间画圆弧图步骤例用圆弧连接直角的两边用圆弧连接钝角或锐角两边类别二、用圆弧连接直线与圆弧用半径R 的圆弧连接直线I和圆弧O1课堂教学安排黑板演示重点讲解课堂小结三、用圆弧外连接两圆弧以已知的连接弧半径R画弧，与两圆外切本次课主要介绍了尺寸标注的相关内容下次课将介绍其他圆弧连接方法并进行练习习题册P112．作OA垂直于直线I，连接OO1交圆弧O1于B，A、B即为切点3．以O为圆心，R为半径画弧，连接直线I和圆弧O1于A、B图例1．作直线Ⅱ平行于直线I(间距为R ) ；以O1为圆心，R1+R为半径画弧与直线Ⅱ相交于O作图步骤2．连接OO1交圆O1于A，连接OO2交圆O2于B，A、B即切点3．以O为圆心，R为半径画弧，连接圆O1、圆O2于A、B图例1．分别以（R+R1）及（R+R2）为半径，O1、O2为圆心，画弧交于O作图步骤。
第1-4章圆弧连接
概念讲述
学生听授
信息反馈
教学环节
教学内容
教师活动
学生活动
时间
3、圆弧间的圆弧连接
（1）连接圆弧的圆心和连接点的求法
作图法归纳为三点：
1）用算术法求圆心：根据已知圆弧的半径R1或R2和连接圆弧的半径R计算出连接圆弧的圆心轨迹线圆弧的半径R′：
外切时：R′＝R＋R1
制造业通用能力目标
掌握圆弧连接的画法
学习重点
1、会正确使用绘图工具和仪器
2、掌握对线段、角度、圆周的等分和正多边形的作图方法
3、掌握斜度和锥度的区别（包括在概念、计算、画法上的区别）
学习难点
1.圆周的等分方法和斜度和锥度的画法
教法学法
教法：
1.讲授和黑板作图演示相结合
2.挂图展示
学法：
听授法、课堂练习法
（2）实质：就是使连接圆弧和被连接的直线或被连接的圆弧相切。
（3）关键：找出连接圆弧的圆心和连接点（即切点）。
四、圆弧连接的分类
1、直线间的圆弧连接
（1）定距：作与两已知直线分别相距为R（连接圆弧的半径）的平行线。两平行线的交点O即为圆心。
（2）定连接点：从圆心O向两直线作垂线，垂足即为连接点（切点）
：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线上
内切时：连接点在已知圆弧和圆心轨迹线圆弧的圆心连线的延长线
3）以O为圆心，以R为半径，在两连接点（切点）之间画弧。
（2）圆弧间的圆弧连接的两种形式
1)外连接：连接圆弧和已知圆弧的弧向相反（外切）
2、简述四心法作椭圆的步骤。
五、布置作业
练习册第10、11页
信息反馈
(完整版)机械制图圆弧连接教案

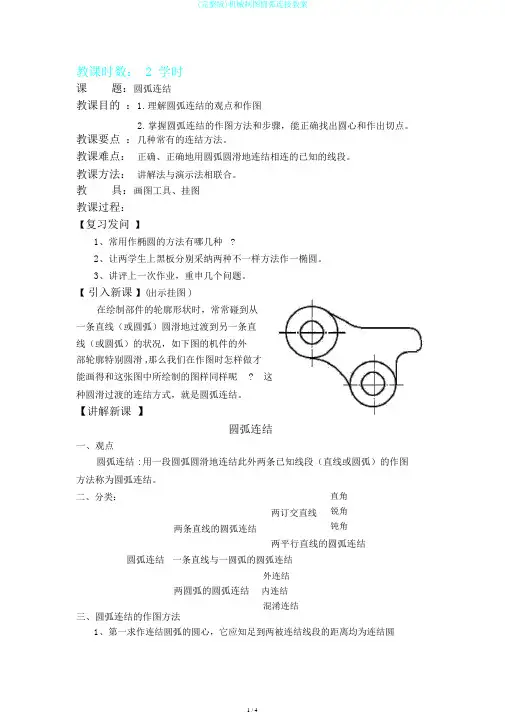

教课时数： 2 学时课题：圆弧连结教课目的：1. 理解圆弧连结的观点和作图2.掌握圆弧连结的作图方法和步骤，能正确找出圆心和作出切点。
教课要点：几种常有的连结方法。
教课难点：正确、正确地用圆弧圆滑地连结相连的已知的线段。
教课方法：讲解法与演示法相联合。
教具：画图工具、挂图教课过程：【复习发问】1、常用作椭圆的方法有哪几种?2、让两学生上黑板分别采纳两种不一样方法作一椭圆。
3、讲评上一次作业，重申几个问题。
【引入新课】(出示挂图 )在绘制部件的轮廓形状时，常常碰到从一条直线（或圆弧）圆滑地过渡到另一条直线（或圆弧）的状况，如下图的机件的外部轮廓特别圆滑 ,那么我们在作图时怎样做才能画得和这张图中所绘制的图样同样呢?这种圆滑过渡的连结方式，就是圆弧连结。
【讲解新课】圆弧连结一、观点圆弧连结 : 用一段圆弧圆滑地连结此外两条已知线段（直线或圆弧）的作图方法称为圆弧连结。
二、分类：两条直线的圆弧连结两订交直线直角锐角钝角两平行直线的圆弧连结圆弧连结一条直线与一圆弧的圆弧连结外连结两圆弧的圆弧连结内连结混淆连结三、圆弧连结的作图方法1、第一求作连结圆弧的圆心，它应知足到两被连结线段的距离均为连结圆弧的半径的条件。
2、而后找出连结点，即连结圆弧与被连结线段的切点。
3、最后在两连结点之间画连结圆弧。
已知条件：已知连结圆弧的半径。
本质：就是使连结圆弧和被连结的直线或被连结的圆弧相切。
要点：找出连结圆弧的圆心和连结点（即切点）。
（一）两直线之间的圆弧连结【问】和已知直线相切，且半径为R的圆的圆心轨迹是什么？切点怎样找？【答】是与已知直线相距为R，且平行于已知直线的两条平行线。
切点是从连结圆弧的圆心向已知直线作垂线和垂足。
1、用圆弧连结两直线（锐角或钝角）。
作法：如图 2-14 【演示】(1)作与已知角两边相距为 R 的两条平行线 , 交点即为连结圆弧圆心。
(2)从 O 点分别向角两边作垂线，垂足 T1、T2为连结点（切点）。
