采暖通风及空气调节
采暖通风与空气调节制图标准-GBJ114-88

采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y轴与水平线的夹角应选用45°或30°。
民用建筑供暖通风与空气调节设计规范

民用建筑供暖通风与空气调节设计规范随着社会的发展,人们对居住环境的要求也越来越高,民用建筑的供暖通风与空气调节设计成为了一个重要的问题。
下面将介绍一些民用建筑供暖通风与空气调节的设计规范。
首先是供暖方面。
供暖系统的设计应该满足室内舒适的温度需求,并保证供热效果良好。
设计时应该考虑建筑的热工性能,如建筑的保温隔热性能、采暖系统的供热负荷等因素。
供暖系统应该采用节能型设备,减少能耗。
同时,供暖系统的设计应该考虑到室内空气质量,避免出现室内空气污染问题。
其次是通风方面。
通风系统的设计应该能够保证室内新鲜空气的供应,以维持良好的室内空气质量。
设计时应根据建筑的使用情况和所在地区的气候条件,确定通风系统的类型和通风量。
通风系统应该设计合理,能够实现室内外空气的交换,提供充足的氧气供应,并排除室内的有害气体和污染物。
通风系统的风速应该控制在适宜的范围内,避免产生不舒适感。
最后是空气调节方面。
空气调节系统的设计应该能够调节室内空气的温度、湿度和洁净度,以提供舒适的室内环境。
设计时应该根据建筑的使用情况和所在地区的气候条件,确定空气调节系统的类型和参数。
空气调节系统应该具备良好的节能性能,能够实现逐渐调节和控制室内空气的温湿度。
此外,空气调节系统的设计应该考虑到室内空气质量,防止室内空气污染。
综上所述,民用建筑供暖通风与空气调节设计规范非常重要。
设计师在进行设计时应该综合考虑建筑的热工性能、使用要求和所在地区的气候条件等因素,设计合理、经济、节能的供暖通风与空气调节系统,以提供舒适、健康的居住环境。
并且,设计师还应密切关注新技术的发展,不断更新设计理念和技术手段,以满足人们对居住环境的不断提升的需求。
化工采暖通风与空气调节设计规范

工装设计—150—化工采暖通风与空气调节设计规范陈 宸(内蒙古安邦安全科技有限公司,内蒙古 呼和浩特 010050)1暖通空调概述1.1暖通空调的用处 通暖空调系统对于节能的考虑非常重要。
人们安装它是使他们的日常工作及居住环境更为舒服。
它的用处包括调节空气的温差及干湿,还有气流的快慢和清洁度。
在民众身在更好的空调空间里时,他们能够将人体的热度保持在适当的范围,以产生舒适感和愉悦感。
恒定的温度和湿度以及清洁的空调环境基本是较高水平的生产工艺标准。
1.2暖通空调对人们身体的好处 伴随建筑物的气密性的逐渐增强,装修水准也有了一定程度的提高,这样的情况导致室内污染物数量的剧增及滞留时长的增加。
例如,烟雾及细菌还有别的家庭装饰材料散发出来的不同有害化学物,由于通风不足,直接致使室内空气标准严重降低。
如何将室内空气质量提高到更高的水平是现在人们关注的越来越多的地方。
使用通风向室内传递较多高质量的空气是改进空气质量的关键方法。
但这将不可避免地增加通风压力。
可通过增加新鲜空气量和排出空气以产出热交换来解决此情况,从而减少空调的功率消耗[1]。
2化工厂房暖通设计原则为了保证各类化工厂房暖通空调设计可以有序进行,往往需要遵守一定的设计原则:①采取实事求是原则。
在相应的暖通空调设计中,我们应该依据实事求是的设计原则去调查及了解各项管线的实际布置状况,这是设计化工厂房建筑的重要基础。
②采取规范性原则。
在进行相应的暖通空调设计中,通常各种设计工作往往按照相应的规范进行设计。
比如,要求评委根据化工厂房的总高度、层数和高度,或者建筑内的人数、空调的使用时间、有无废气排放等进行数据采集和统计信息,并根据设计规范进行一定准则的划分。
③安全原则。
在设计时应当要注意使用更加科学、合理地划分防火分区,保证防火阀门与排烟系统等设计的准确性与安全性。
3化工厂房建筑特点的分析3.1结构设计荷载大 化工企业建筑结构相对来说是十分复杂的,因为它的工作需要,很多设计都是异性的框架,往往要想达到更加良好的布局结构设计,就要设计人员对设计方案进行更加精准的定位,将每一个车间建筑结构设计都进行精准的描述,了解每一个车间的设备分布情况,另外还有了解设备运行的功率以及设备的重量等等。
采暖通风与空气调节制图标准

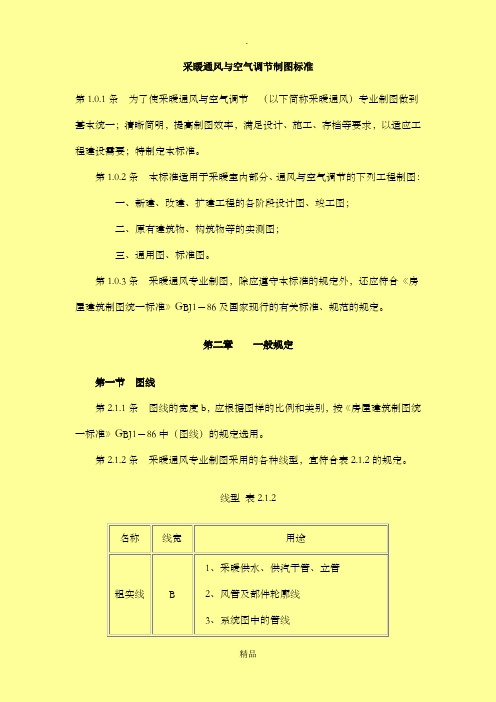

采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2名称线宽用途粗实线 B 1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线0.5b 1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线0.35b1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等粗虚线 B1、采暖回水管、凝结水管2、平、剖图中非金属风道(砖、混凝土风道)的内表面轮廓线。
中虚线0.5b 风管被遮挡部分的轮廓线细虚线0.35b 1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线0.35b1、设备中心线、轴心线2、风管及部件中心线3、定位轴线细双点划线0.35b 工艺设备外轮廓线折断线0.35b 不需要画全的断开界波浪线0.35b1、不需要画全的断开界线2、构造层次的断开界线第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1图名常用比例可用比例总平面图1:500;1:1000 1:1500总图中管道断面图1:50;1:100;1:2001:150平、剖面图及放大图1:20;1:50;1:1001:30,1:40;1:50;1:200详图1:1;1:2;1:5;1:10;1:201:3;1:4;1:5第三章图例第一节管道及附件序号名称图例说明用于一张图内只有一种管1管道道用汉语拼音字母表示管道类别用图例表示管道类别供水(气)管2采暖回(凝结)水管3保温管可用说明代4软管5方型伸缩器6套管伸缩器7波形伸缩器8弧形伸缩器9球形伸缩器10流向11丝堵12滑动支架左图:单管13固定支架右图:多管第二节阀门序号名称图形说明3止回阀4安全阀左侧:低压5减压阀右侧:高压6膨胀阀7散热器放风门8手动排气阀9自动排气阀10疏水器11散热器三通阀12球阀13电磁阀14角阀15三角阀16四通阀17节流孔板第三节采暖设备序号名称图例说明左图:平面1散热器右图:立面2集气罐3管道泵4过滤器上图:平面5除污器右图:立面6暖风机第四节风管序号名称说明1风管上图为可见剖面2送风管下图为不可见剖面上图为可见剖面3排风管下图为不可见剖面4砖、混凝土风道第五节通风管件序号名称说明1异形管2异形管(天圆地方)3带导流片弯头4消声弯头5风管检查孔6风管测定孔7柔性接头中间部分也适合于软风管8弯头9圆形三通10矩形三通11伞形风帽12筒形风帽1.锥形风帽第六节风口序号名称说明1送风口2回风口上图为剖面3圆型散流器下图为平面4方型散流器上图为剖面下图为平面5百叶窗第七节通风空调阀门序号名称图例说明1插板阀本图例也适用于斜插板2蝶阀3对开式多叶调节阀4光圈式启动调节阀5风管止回阀6防火阀7三通调节阀8电动对开多叶调节阀第八节通风空调设备序号名称图例说明1通风空调设备1、本图例适用于一张图内只有序号2至9、11、13、14中的一种设备2、2、左图适用于带转动部分的设备,右图适用于不带转动部分的设备2空气过滤器3加温器4电加热器5消声器6空气加热器7空气冷却器8风机盘管9窗式空调器流向:自三角形的底边至顶10风机点11压缩机12减振器13离心式通风机14轴流式通风机喷嘴及喷雾排15管16挡水板17喷雾室滤水器第九节控制和调节执行机构序号名称图例说明1手动元件本图例是通用图例2自动元件本图例是通用图例3弹簧执行机构4重力执行机构5浮动执行机构6活塞执行机构7膜片执行机构8电动执行机构9电磁执行机构10遥控第十节传感元件序号名称图例说明1温度传感元件2压力传感元件3流量传感元件4温度传感元件5液位传元件第十一节仪表序号名称图例说明1指示器2记示仪3量度计4压力表5流量计第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
自动控制设计规范(采暖、通风和空气调节系统)

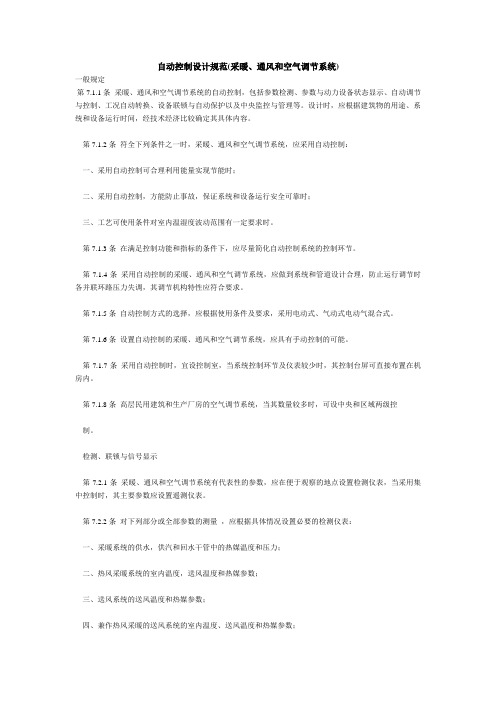

自动控制设计规范(采暖、通风和空气调节系统)一般规定第7.1.1条采暖、通风和空气调节系统的自动控制,包括参数检测、参数与动力设备状态显示、自动调节与控制、工况自动转换、设备联锁与自动保护以及中央监控与管理等。
设计时,应根据建筑物的用途、系统和设备运行时间,经技术经济比较确定其具体内容。
第7.1.2条符全下列条件之一时,采暖、通风和空气调节系统,应采用自动控制:一、采用自动控制可合理利用能量实现节能时;二、采用自动控制,方能防止事故,保证系统和设备运行安全可靠时;三、工艺可使用条件对室内温湿度波动范围有一定要求时。
第7.1.3条在满足控制功能和指标的条件下,应尽量简化自动控制系统的控制环节。
第7.1.4条采用自动控制的采暖、通风和空气调节系统,应做到系统和管道设计合理,防止运行调节时各并联环路压力失调,其调节机构特性应符合要求。
第7.1.5条自动控制方式的选择,应根据使用条件及要求,采用电动式、气动式电动气混合式。
第7.1.6条设置自动控制的采暖、通风和空气调节系统,应具有手动控制的可能。
第7.1.7条采用自动控制时,宜设控制室,当系统控制环节及仪表较少时,其控制台屏可直接布置在机房内。
第7.1.8条高层民用建筑和生产厂房的空气调节系统,当其数量较多时,可设中央和区域两级控制。
检测、联锁与信号显示第7.2.1条采暖、通风和空气调节系统有代表性的参数,应在便于观察的地点设置检测仪表,当采用集中控制时,其主要参数应设置遥测仪表。
第7.2.2条对下列部分或全部参数的测量,应根据具体情况设置必要的检测仪表:一、采暖系统的供水,供汽和回水干管中的热媒温度和压力;二、热风采暖系统的室内温度,送风温度和热媒参数;三、送风系统的送风温度和热媒参数;四、兼作热风采暖的送风系统的室内温度、送风温度和热媒参数;五、除尘系统的除尘器进出口静压差;六、空气调节系统的下列参数:(1)室内外温湿度;(2)一、二次混合风温度;(3)喷水室或表面冷却器出口空气温度;(4)加热器出口空气温度;(5)送回风温度;(6)加热器进出口热媒温度和压力;(7)喷水室或表面冷却器用的水泵出温度和压力;(8)喷水室颧表面冷却器进出口的冷水温度;(9)空气过滤器进出口的静压差;(10)水过滤器进出口的静压差;(11)变风量系统风管的静压。
采暖通风与空气调节设计规范

采暖通风与空气调节设计规范GBJ19-87第一章总则第1.0.1条为了在采暖、通风和空气调节设计中,体现艰苦奋斗、勤俭建国精神,贯彻国家现行的有关方针政策,以便为安全生产、改善生活的劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件,特制订本规范。
第1.0.2条本规范适用于新建、扩建、改建的民用建筑和工业企业生产厂房及辅助建筑物的采暖、通风、空气调节及其制冷设计。
本规范不适用于地下建筑、有特殊用途和特殊净化与防护要求的建筑物以及临时性建筑物的设计。
第1.0.3条采暖、通风和空气调节及其制冷设计方案,应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等,同有关专业相配合,通过技术经济比较确定。
第1.0.4条采暖、通风和空调节及其制冷系统所用设备、构件及材料,应根据国家和建设地区现有的生产能力和材料供应状况等择优选用,尽量就地取材。
同一工程中,设备的系统列和规格型号,应尽量统一。
第1.0.5条编制设计文件时,应根据采暖、通风、空气调节和制冷装置的数量及其复杂程度,配备必要的专业技术和操作、维修人员以及相应的维修设备和检测仪表等。
第1.0.6条采暖、通风、空气调节和制冷系统,应在便于操作和观察的地点设置必要的调节、检测和计量装置。
第1.0.7条布置设备、管道及配件时,应为安装、操作和维修留有必要的位置。
对于大型设备和管道,应根据需要在建筑设计中预留安装和维修用的孔洞,并应考虑有装设起吊设施的可能。
第1.0.8条设计中,对于采暖、通风、空气调节和制冷设备及管道,当有可能伤及人体时,应采取必要的安全防护措施,第1.0.9条位于地震区和湿陷性黄土地区的工程,布置设备和管道时,应根据需要分别采取防震和有组织排水等措施。
第1.0.10条根据本条规范进行采暖、通风和空气调节及其制冷设计时,尚应符合国家现行的有关标准、规范的规定。
第二章室内外计算参数第一节室内空气计算参数第2.1.1条设计集中采暖时,冬季室内计算温度,应根据建筑物的作途,按下列规定采用:一、民用建筑的主要房间,宜采用16-20°C;二、生产厂房的工作地点:轻作业不应低于15°C中作业不应低于12°C重作业不应低于10°C注:(1)作业各类的划分,应按国家现行的《工业企业设计卫生标准》执行。
采暖通风与空气调节设计规范
第一章总则1.0.1为了在采暖、通风和空气调节设计中采用先进技术,合理利用和节约能源与资源,保护环境,保证质量和安全,改善并提高劳动条件,营造舒适的生活环境,特订本规范。
本规范宗旨。
采暖、通风与空气调节工程是基本建设领域中一个不可缺少的组成部分,它对改善劳动条件、提高生活质量、合理利用和节约能源及资源、保护环境、保证产品质量以及提高劳动生产率,都有着十分重要的意义。
本次规范修订从节能、环保、安全、卫生等方面结合了近1O年来国内外出现的新技术、新设备、新材料与设计、科研新成果。
对有关设计标准、技术要求、设计方法以及其他政策性较强的技术问题等都做了具体的规定。
1.0.2本规范适用于新建、扩建和改建的民用和工业建筑的采暖、通风与空气调节设计。
本规范不适用于有特殊用途、特殊净化与防护要求的建筑物、洁净厂房以及以及临时性建筑物的设计。
本规范的适用范围。
为了适应设计工作的需要。
本次规范修订充实了民用建筑采暖、通风与空气调节的内容,并根据国家现行有关标准对原规范中防火及通风等的规定做了必要的增减。
规定了本规范不仅适用于各种类型的民用建筑,其中包括居住建筑、办公建筑、科教建筑、医疗卫生建筑、交通邮电建筑、文娱集会建筑和其他公共建筑等.也适用于各种规模的工业建筑。
对于新建、改建和扩建的民用建筑和工业建筑,其采暖、通风与空气调节设计,均应符合本规范各相关规定。
本规范不适用于有特殊用途、特殊净化与防护要求的建筑物、洁净厂房以及临时性建筑物的设计,是针对设计标准、装备水平以及某些特殊要求、特殊作法或特殊防护而言的,并不意味着本规范的全部内容都不适用于这些建筑物的设计。
一些通用性的条文,应参照执行。
有特殊要求的设计,应执行国家相关的设计规范。
1.0.3采暖、通风与空气调节设计方案,应根据建筑物的用途与功能、使用要求、冷热负荷构成特点、环境条件以及能源状况等,结合国家有关安全、环保、节能、卫生等方针、政策,会同有关专业通过综合技术经济比较确定。
采暖通风与空气调节设计要求规范
采暖通风与空气调节设计规GBJ19-87第一章总则第1.0.1条为了在采暖、通风和空气调节设计中,体现艰苦奋斗、勤俭建国精神,贯彻国家现行的有关方针政策,以便为安全生产、改善生活的劳动条件、节约能源、保护环境、保证产品质量和提高劳动生产率提供必要的条件,特制订本规。
第1.0.2条本规适用于新建、扩建、改建的民用建筑和工业企业生产厂房及辅助建筑物的采暖、通风、空气调节及其制冷设计。
本规不适用于地下建筑、有特殊用途和特殊净化与防护要求的建筑物以及临时性建筑物的设计。
第1.0.3条采暖、通风和空气调节及其制冷设计方案,应根据建筑物的用途、工艺和使用要求、室外气象条件以及能源状况等,同有关专业相配合,通过技术经济比较确定。
第1.0.4条采暖、通风和空调节及其制冷系统所用设备、构件及材料,应根据国家和建设地区现有的生产能力和材料供应状况等择优选用,尽量就地取材。
同一工程中,设备的系统列和规格型号,应尽量统一。
第1.0.5条编制设计文件时,应根据采暖、通风、空气调节和制冷装置的数量及其复杂程度,配备必要的专业技术和操作、维修人员以及相应的维修设备和检测仪表等。
第1.0.6条采暖、通风、空气调节和制冷系统,应在便于操作和观察的地点设置必要的调节、检测和计量装置。
第1.0.7条布置设备、管道及配件时,应为安装、操作和维修留有必要的位置。
对于大型设备和管道,应根据需要在建筑设计中预留安装和维修用的孔洞,并应考虑有装设起吊设施的可能。
第1.0.8条设计中,对于采暖、通风、空气调节和制冷设备及管道,当有可能伤及人体时,应采取必要的安全防护措施,第1.0.9条位于地震区和湿陷性黄土地区的工程,布置设备和管道时,应根据需要分别采取防震和有组织排水等措施。
第1.0.10条根据本条规进行采暖、通风和空气调节及其制冷设计时,尚应符合国家现行的有关标准、规的规定。
第二章室外计算参数第一节室空气计算参数第2.1.1条设计集中采暖时,冬季室计算温度,应根据建筑物的作途,按下列规定采用:一、民用建筑的主要房间,宜采用16-20°C;二、生产厂房的工作地点:轻作业不应低于15°C中作业不应低于12°C重作业不应低于10°C注:(1)作业各类的划分,应按国家现行的《工业企业设计卫生标准》执行。
采暖通风与空气调节设计规范2015
采暖通风与空气调节设计规范2015导言采暖通风与空气调节设计规范是为了促进建筑物内部空气质量的提高,保证舒适室内环境,并确保建筑物按照可持续发展原则进行设计和建设。
本文档旨在给出2015年版本的采暖通风与空气调节设计规范,以便建筑师、工程师和设计团队在进行相关设计和施工时遵守相关要求。
第一章:总则1.1 目的与适用范围本章主要介绍规范的宗旨、目的以及适用的范围,为后续章节的内容提供指导。
1.2 基本原则本节介绍设计规范遵循的基本原则,包括舒适性、节能性、安全性等要求。
第二章:采暖设计2.1 采暖系统分类本节介绍了常见的采暖系统分类,包括集中供暖系统、分散供暖系统等,以及各种系统的特点和适用情况。
2.2 采暖负荷计算本节详细阐述了采暖负荷计算的原理和方法,包括建筑物传热计算、内部热源计算等内容,以确保采暖系统满足舒适性和节能性要求。
2.3 采暖系统设计本节介绍了采暖系统的设计要求,包括设备选型、管道布置、水泵选用等内容,以确保采暖系统能够正常运行且具备高效节能的能力。
第三章:通风与空气调节设计3.1 通风系统分类本节介绍了常见的通风系统分类,包括自然通风系统、机械通风系统等,以及各种系统的特点和适用情况。
3.2 通风负荷计算本节详细阐述了通风负荷计算的原理和方法,包括人员密度、室内污染源等各种因素的考虑,以确保通风系统能够满足舒适性和健康性要求。
3.3 通风系统设计本节介绍了通风系统的设计要求,包括通风机选型、管道布局、风口设置等内容,以确保通风系统能够有效地排除室内污染物,并保持良好的室内空气质量。
第四章:空气调节设计4.1 空气调节系统分类本节介绍了常见的空气调节系统分类,包括冷热水机组空调系统、风冷式空调系统等,以及各种系统的特点和适用情况。
4.2 空气调节负荷计算本节详细阐述了空气调节负荷计算的原理和方法,包括室内负荷计算、外部环境负荷计算等内容,以确保空气调节系统能够满足舒适性和节能性要求。
采暖通风与空气调节制图标准汇总
采暖通风与空气调节制图标准第一章总则第1.0.1条为了使采暖通风与空气调节(以下简称采暖通风)专业制图做到基本统一;清晰简明,提高制图效率,满足设计、施工、存档等要求,以适应工程建设需要;特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图:一、新建、改建、扩建工程的各阶段设计图、竣工图;二、原有建筑物、构筑物等的实测图;三、通用图、标准图。
第1.0.3条采暖通风专业制图,除应遵守本标准的规定外,还应符合《房屋建筑制图统一标准》GBJ1-86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b,应根据图样的比例和类别,按《房屋建筑制图统一标准》GBJ1-86中(图线)的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型,宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例,宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等,如单独成图时,其编号应排在其它图纸之前,编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明,宜以附注的形式放在该张图纸的右侧,并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时,图样应按平面图在下,剖面图在上,系统图或安装详图在右进行布置。
如无剖面图时,可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图,应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制,并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时,Y 轴与水平线的夹角应选用45°或30°。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
采暖通风及空气调节
1.1 设计依据
《采暖通风与空气调节设计规范》(GB50019-2003)
《化工采暖通风与空气调节设计规范》(HG/T 20698-2009 )
《石油化工采暖通风与空气调节设计规范》(SH/T 3004-2011)
《通风与空调工程施工质量验收规范》(GB50234-2002)
《采暖通风与空气调节术语标准》(GB50155-92)
《建筑设计防火标准》(GB50016-2006)
《环境空气质量标准》(GB3095-2001)
1.2概述
为排除厂房内余热、余湿、有害气体以及蒸气、粉尘等,维持工室内空气的温度、湿度
和卫生要求,以保证良好的工作环境和产品质量,本系统全范围进行设计,包括辅助生产区、
工艺装置区、产品储罐区等,设计范围及要求如下:
1)按照各车间生产的实际情况,结合相关设计规范设计各车间通风设施;
2)按照各房间空气调节的设计参数,提出对空调的要求;相关空调的设计、安装由空调提
供方依据相关行业标准及设计规范进行设计。
1.3设计目标
设计要达到三个基本目标:
(1)保证有足够的室内风速和气流量;
(2)房间内要有合理的气流通路,即气流应当经过需要换气和降温的地方;
(3)要保证有良好的气流质量,即进入厂房的应该是低温洁净的空气。
按照各车间生产的实际情况,结合相关设计规范设计各车间通风设施。 按照各房间空
气调节的设计参数,提出对空调的要求;相关空调的设计、安装由空调提供方依据相关行业
标准及设计规范进行设计。
1.4 设计范围
本工程设计范围为成品储存设施中配电站、消防站、空气站、维修楼、中控室、行政楼
等各建筑物的采暖、通风、空调的初步设计。在生产车间内部设置了事故通风系统,当空气
质量不能达标,自动启动事故通风系统。维修站、化验室等,由于空气质量较差且人流密集,
均需要设置机械通风系统。
1.5 厂址所在地气候条件
(1) 气候:天津位于中纬度欧亚大陆东岸,主要受季风环流的支配,是东亚季风盛行的
地区,属大陆性气候。主要气候特征是,四季分明,春季多风,干旱少雨;夏季炎热,雨水
集中;秋季气爽,冷暖适中;冬季寒冷,干燥少雪。
(2) 气温: 天津年平均气温在11.4~12.9℃,市区平均气温最高为12.9℃。1月最冷,平
均气温在-3~-5℃;7月最热,平均气温在26~27℃。
(3) 风速 :天津季风盛行,冬、春季风速最大,夏、秋季风速最小。年平均风速为2~4
米/秒,多为西南风。
(4) 霜期 :天津平均无霜期为196~246天,最长无霜期为267天,最短无霜期为171天。
(5) 降水 :天津年平均降水量为520~660毫米,降水日数为63~70天。在地区分布上,
山地多于平原,沿海多于内地。在季节分布上,6、7、8三个月降水量占全年的75%左右。
春季则因降水少,气温升高,往往发生春旱。
(6) 日照时间 :天津日照时间较长,年日照时数为2500~2900小时。
1.6 设计参数
1.7设计方案
1.7.1 采暖方案
采暖就是在较低的环境温度下,提供热量以调节生产车间或活动室的温度,达到生产工
艺和卫生标准要求,使生产能正常进行并保障工作人员的健康。
按我国规定,凡日平均温度≤5℃的天数历年平均在90天以上的地区应该集中采暖。天
津市冬天温度较低,历年日平均温度≤5℃的天数超过100天,厂区需建设采暖系统,确保
员工生产生活能正常进行。
化工厂大多采用集中采暖。按照传热介质可分为热水、蒸汽、热风三中,其中蒸汽采暖
最为方便。本厂采暖不仅利用园区自带发电厂电厂产生的蒸汽,还可以利用换热网络副产的
余热,为取暖提供了便利。
在工作时间内,生产厂房的室温保持在0℃以上,按5℃考虑值班采暖;当生产对室温
有特殊要求时,按生产要求而定。
生活区的采暖热媒采用热水。热水由厂区提供蒸汽,在生活区设立热交换站供应。热水
的平均温度为95℃,采用单管系统。
施工建设及生产工作时,应按以上标准,根据各生产区的面积和人员比例,对不同的生
产区采用采暖能力各异的采暖设备,调节适宜的室内温度,在保证良好的工作环境下,尽可
能地节约设备及操作成本。
1.7.2 通风方案
为了保证操作人员的正常的环境卫生条件,在有余热、余温、有害气体或蒸汽、粉尘等
排出的车间和房间,必须采取通风,以使工作环境的空气达到并保持适宜的温度、湿度以及
卫生的要求。
通风时,设备布置的几个要求:
(1)空气中含有易燃或爆炸危险物质的厂房、库房,其送、排风系统采用防爆型的通风设
备,并设有除静电的接地装置。
(2)排除有爆炸或燃烧危险的气体、蒸汽的排风管不暗设,直接通道室外的安全处;排除
含有比空气轻的可燃气体与空气的混合物时,其排风水平管全长应顺气流方向的向上坡度敷
设。
(3)当通风、空气调节系统的送、回风管通过贵重设备,如合成塔或火灾危险性大的厂房
隔墙和楼板处应设防火阀。
(4)通风、空气调节系统的风管采用不燃烧材料制作;风管和设备的保温材料、消声材料
及其粘结剂,应采用非燃烧材料或难燃烧材料。
通风按使用方法分为自然通风和机械通风两类。
1.7.2.1自然通风与机械通风
与相比自然通风,机械通风的优点:
(1)进入室内的空气,可预先进行处理(加热、冷却、于燥、加湿),使温湿度符合卫生要
求。
(2)排出车间的空气,可进行粉尘或有害气体的净化,回收贵重原料,且减少污染。
(3)可将新鲜空气按工艺布置特点分送到各个特定地点,并可按需要分配空气量,还可将
废气从工作地点直接排出室外。
由于机械通风所需设备和维修费用较大,因此,必须在尽量利用自然通风的基础上采用
机械通风,而且首先应考虑采用局部机械通风。
由于生产车间相对独立,故在每个车间内设计局部通风系统,吸风口设在有害气体或爆
炸危险物质散发量最大的或聚集最多的地点,排风口避免布置在人员经常停留或通行的地
点,并距机械送风进风口20m以上,当水平距离不足20m时,必须高于进风口6m以上,
如果排放的空气中含有可燃气体和蒸气时,排风口应距可能火花溅落点20m以外。事故通
风机应分别在室内、外便于操作的地点设置手动开关。
1.7.2.2通风柜
与生活区、生产区的通风设计不同,研发室和化验室采用专门的通风柜进行通风,并安
装小型的通风设备。设置通风柜的最主要目的是排除实验中长生的有害气体,保护实验人员
的健康,通风柜的设置要求有高度的安全性和优越的操作性。
1.7.2.3通风、除尘方案
本设计项目生产装置中有易燃、易爆、有毒物质,因此有害物质有可能泄露的房间以及
有粉尘产生的生产厂房内设置通风机械进行强制通风,预防事故发生。
1) 在有危险品及粉尘的生产厂房中,应该使用防爆型的通风设备,送风机设置在单独隔开
的通风机房间内,且送风干管上设置有止回阀,同时排风系统设有除静电的接地装置。
机械或自然垂直排风管道,且设置止回阀。
2) 在材料的选择上,风管采用不燃烧材料制作,接触腐蚀性介质的风管和柔性接头采用难
燃烧材料制作。
3) 加强和改善厂房的自然通风设计是提高厂房内环境质量的重要环节,组织好厂房内部的
进、排气流,使厂房内获得应有的新鲜空气,并带走影响工人健康和产品质量的大量余
热、污浊气流和有害气体。维持室内空气的温度、湿度和卫生要求,以保证良好的工作
环境和产品质量。本设计工程项目对全厂进行设计,包括生产装置区、辅助生产区、生
活管理区、成品和原料的储罐区。
1.7.3 空气调节方案
1.7.3.1 设计概述
控制室、化验室等处有精密仪器的房间,为保证仪表、精密仪器的可靠运行,室内需恒
温恒湿,因此上述房间设置空调。现场休息室由于比较分散,故考虑设置空调。
1.7.3.2 设计方案
控制室、车间分析用色谱仪室需恒温恒湿,故设置冷暖两制式空调进行空气调节,现场
巡回工休息室设冷暖两制式空调,用于夏季供冷风,冬季供热风,保持室内在适应的温度。
空气调节系统送风方式的送风温差应根据送风口类型、安装高度、气流射程长度以及是
否贴附等因素确定。在满足舒适和工艺要求的条件下,宜增大送风温差。工艺性空气调节的
送风温差和换气次数,宜按表1,2采用。
表1
室温允许波动范围/℃ 送风温差/℃
>±1.0 ≤15
±1.0
6-9
±0.5
3-6
±0.1-±0.2
2-3
表2
室温允许波动范围/℃ 每小时换气次数 附注
±1.0 5 高大空间除外
±0.5
8 -
±0.1~±0.2 12 工作时间不送风除外
