惯性测量仪器及原理简介(1)
2.陀螺仪和加速度计种类介绍
（1）陀螺仪 性能比较
原子陀螺( 6105/ h)>静电陀螺( 104 ~ 105/ h )>激光陀螺( 0.00015 / h )>微 机械陀螺( 1 ~ 10/ h )
（韩松，彭文娟，钱兰华.现代陀螺技术的发展及应用分析[J].民营科技.2015（07））
பைடு நூலகம்
2.陀螺仪和加速度计种类介绍
3.MEMS陀螺仪原理
目录
1.手机陀螺仪与加速度计分析 2.陀螺仪和加速度计种类介绍 3.MEMS陀螺仪原理 4.后续了解内容
4.后续了解内容
• （1）陀螺仪参数：标度因数，标度因数稳定性，随机游走 • （2）动力调谐式陀螺仪详细原理 • （3）激光陀螺仪原理 • （4）加速度计原理
参考文献
（2）加速度计
主要有石英加速度计、液浮摆式加速度计、微机电加速度计、 振弦式加速度计、振梁式加速度计等类型。
石英加速度计是目前国内外水平最高的加速度计，是现今加 速度计发展的先头兵。[2]
目录
1.手机陀螺仪与加速度计分析 2.陀螺仪和加速度计种类介绍 3.MEMS陀螺仪原理 4.后续了解内容
3.MEMS陀螺仪原理
1.手机陀螺仪与加速度计分析
• 计算过程中，主要解决的问题是手机设备坐标系b和手机外部空间导航定 位采用的导航坐标系n之间的坐标转换。
1.手机陀螺仪与加速度计分析
４ 结论 １ ）手机内的加速度计和陀螺仪传感器的输出都存在误差， 在静止情况下， 传感器的输出误差随时间累积越来越大。 ２）手机传感器的误差变化具有不确定性，多次实验传感器的偏移情况不同。 ３）手机传感器各个轴向的偏移情况不同，实验中Ｘ、Ｙ 轴偏移严重，Ｚ 轴 输出则比较稳定，偏移较小。实验中， 静止条件下手机传感器输出数据变化 波动较大， 表明手机内部的传感器精度较低， 稳定性差， 在利用陀螺仪和加 速度计进行导航计算时， 应当利用卡尔曼滤波等方法进行处理， 这需要后续 进行改进。同时， 捷联式惯性导航本身存在着误差累积的不足， 在后面工作 中可以尝试与ＷｉＦｉ、ＲＦＩＤ 等技术进行联合提高定位精度。[1]
3.MEMS陀螺仪原理
（2）MEMS陀螺仪原理 哥氏现象
•
F(t) 2mz x(t)
•
x(t) X 0d sin(dt)
只要保持振动速度x(t)的幅值恒定，就能使哥氏力与输入角速度Ω成正比。
3.MEMS陀螺仪原理
如果物体在圆盘上没有径向运动，科里奥利力就不会产生。因此，在 MEMS 陀螺仪的设计上，这个物体被驱动， 不停地来回做径向运动或者震荡，与此对应的 科里奥利力就是不停地在横向来回变化，并有 可能使物体在横向作微小震荡，相位正好与驱 动力差90 度。MEMS 陀螺仪通常有两个方向的 可移动电容板。径向的电容板加震荡电压迫使 物体作径向运动，横向的电容板测量由于横向 科里奥利运动带来的电容变化（图 3）。 因为科里奥利力正比于角速度，所以由电容的变化可以计算出角速度。[6]
惯性测量仪器及原理简介 （1）
苏日娜
目录
1.手机陀螺仪与加速度计分析 2.陀螺仪和加速度计种类介绍 3.MEMS陀螺仪原理 4.后续了解内容
目录
1.手机陀螺仪与加速度计分析 2.陀螺仪和加速度计种类介绍 3.MEMS陀螺仪原理 4.后续了解内容
1.手机陀螺仪与加速度计分析
• 手机中安装的MEMS（micro electromechanicalsystem）加速度计 和陀螺仪均为三轴传感器，一个感知加速度信息，一个感知角速 度变化。
（1）MEMS MEMS 是英文 Micro Electro Mechanical systems的缩写， 即微电子 机械系统。微电子机械系统（MEMS）技术是建立在微米/纳米技术 （micro/nanotechnology）基础上的技术，是指对微米/纳米材料进 行设计，加工，制造，测量和控制的技术。完整的 MEMS 是由微 传感器、微执行器、信号处理和控制电路、通讯接口和电源等部件 组成的一体化的微型器件系统。[5]
目录
1.手机陀螺仪与加速度计分析 2.陀螺仪和加速度计种类介绍 3.MEMS陀螺仪原理 4.后续了解内容
2.陀螺仪和加速度计种类介绍
惯性仪器仪表行业主要包括加速度计和陀螺仪。
（1）陀螺仪 主要有液浮式陀螺仪、动力调谐式陀螺仪、压电式陀螺仪、
微机电式陀螺仪、光纤式陀螺仪、激光式陀螺仪等。MEMS惯性仪 表由硅片采用光刻和各向异性刻蚀工艺制造而成，具有显著的尺寸 小、质量轻、成本低、可靠性高、抗振动冲击能力强，以及易批量 生产等优点；动力调谐式陀螺仪是国内外使用最广泛的陀螺仪，而 激光式陀螺仪则是国内外水平最高的陀螺仪（赵民智等.我国惯性仪器仪表 的技术特点及发展综述[J].传感器世界.2009,07）。
[1]陈春阳等.手机陀螺仪与加速度计联合定位初步分析[J].导航定位学报.2014(12) [2]赵民智等.我国惯性仪器仪表的技术特点及发展综述[J].传感器世界.2009,07 [3]韩松，彭文娟，钱兰华.现代陀螺技术的发展及应用分析[J].民营科技.2015（07） [4]李荣冰等.基于MEMS技术的微型惯性导航系统的发展现状[J].中国惯性技术学 报.2004(12) [5]钱鸣镝，微电子机械MEMS陀螺仪的原理和测试方法研究[J].集成电路应 用,2017(05) [6]闫子波等.微机械陀螺仪的工作原理及其应用[J].电子设计技术.2009.09 [7]赵翔等.基于MEMS加速度计和陀螺仪姿态检测系统[J].铁路计算机应用.2012.3
2.陀螺仪和加速度计种类介绍
（1）陀螺仪 1）机电转子陀螺技术 利用悬浮支撑技术的转子陀螺、动力调谐陀螺、静电陀螺——转子
不存在接触摩擦，是目前公认的精度最高的转子陀螺。 2）光学陀螺技术 激光陀螺技术、光纤陀螺技术 3）微机陀螺技术（MEMS） 4）新型陀螺技术 量子陀螺、核磁共振陀螺等
（韩松，彭文娟，钱兰华.现代陀螺技术的发展及应用分析[J].民营科技.2015（07））
光纤陀螺仪的原理与应用
光纤陀螺仪的原理与应用1. 引言光纤陀螺仪（Fiber Optic Gyroscope，简称FOG）是一种基于光学原理的惯性导航仪器，用于测量和检测物体的角速度。
光纤陀螺仪在航空航天、导航定位、地震监测等领域有着广泛的应用。
2. 原理光纤陀螺仪的工作原理基于光的干涉现象。
其主要由光源、光纤环、检测器等组成。
•光源：光源发出具有特定波长的光信号。
•光纤环：光纤环是由光纤绕成的一个环状结构，一端接光源，另一端接检测器。
•检测器：检测器用于接收和检测光信号。
当光源发出光信号后，光信号会在光纤环中传播，形成一个封闭光路径。
当光纤环受到旋转等外界作用力时，由于光的波长不变，光信号在光纤环中的传播速度会受到影响，从而引起光的相位差的变化。
通过检测器检测到这一变化，可以得到物体的角速度信息。
3. 优势与应用光纤陀螺仪相较于传统的机械陀螺仪具有以下优势：•高精度：光纤陀螺仪具有高精度的角速度测量能力，能够实现微小角度的测量。
•稳定性：光纤陀螺仪的结构简单，没有磨损部件，因此具有较长的寿命和较好的稳定性。
•抗干扰能力强：光纤陀螺仪能够抵抗振动、温度变化等外界干扰，确保测量的准确性。
•体积小、重量轻：光纤陀螺仪相较于传统陀螺仪，具有体积小、重量轻的特点，适用于各种空间受限的环境。
由于光纤陀螺仪的优势，它在许多领域都有广泛的应用：•航空航天：光纤陀螺仪可以用于航空航天器的导航、姿态控制等，提高飞行安全性和精确度。
•自动驾驶：光纤陀螺仪可以用于自动驾驶车辆的定位和导航系统，实现精确的定位和路径规划。
•地震监测：光纤陀螺仪可以用于地震监测，实时检测地壳运动，提供地震预警。
•水下探测：光纤陀螺仪可以用于水下机器人的导航和定位，提供精确的水下探测能力。
4. 发展与未来趋势光纤陀螺仪是惯性导航技术的重要组成部分，随着科技的不断进步，光纤陀螺仪将继续发展并在更多领域应用。
•提高精度：目前的光纤陀螺仪已经具备较高的精度，但未来仍有提升空间。
实验三 刚体转动惯量的测定
实验三刚体转动惯量的测定转动惯量是刚体转动中惯性大小的量度。
它与刚体的质量、形状大小和转轴的位置有关。
形状简单的刚体，可以通过数学计算求得其绕定轴的转动惯量；而形状复杂的刚体的转动惯量，则大都采用实验方法测定。
下面介绍一种用刚体转动实验仪测定刚体的转动惯量的方法。
实验目的：1. 理解并掌握根据转动定律测转动惯量的方法；2. 熟悉电子毫秒计的使用。
实验仪器：刚体转动惯量实验仪、通用电脑式毫秒计。
仪器描述：刚体转动惯量实验仪如图一，转动体系由十字型承物台、绕线塔轮、遮光细棒等(含小滑轮）组成。
遮光棒随体系转动，依次通过光电门，每π弧度(半圈）遮光电门一次的光以计数、计时。
塔轮上有五个不同半径(r）的绕线轮。
砝码钩上可以放置不同数量的砝码，以获得不同的外力矩。
图一刚体转动惯量实验仪图二承物台俯视图实验原理：空实验台(仅有承物台）对于中垂轴OO’的转动惯量用J o表示，加上试样(被测物体）后的总转动惯量用J表示，则试样的转动惯量J1：J1＝ J –J o (1) 由刚体的转动定律可知：T r – M r＝ J (2) 其中M r为摩擦力矩。
而 T ＝ m(g -r α) (3) 其中 m —— 砝码质量g —— 重力加速度 α —— 角加速度 T —— 张力1. 测量承物台的转动惯量J o未加试件，未加外力(m ＝0 , T ＝0)令其转动后，在M r 的作用下，体系将作匀减速转动，α＝α1，有-M r1 ＝ J o α1(4) 加外力后，令α ＝α2m(g –r α2)r –M r1 ＝ J o α2(5)(4)(5)式联立得J o ＝212212mr mgrααααα---(6)测出α1 , α2，由(6)式即可得J o 。
2. 测量承物台放上试样后的总转动惯量J ，原理与1.相似。
加试样后，有-M r2＝J α3 (7) m(g –r α4)r –Mr 2＝ J α4 (8)∴ J ＝234434mr mgrααααα---(9)注意：α1 , α3值实为负，因此(6)、(9)式中的分母实为相加。
陀螺仪基本知识惯性导航
电子信息工程学院
30
将大地水准体用 一个有确定参数的 旋转椭球体来逼近 代替（如椭球面与 真实大地水准面之 间的高度差的偏差 平方和最小），这 种旋转椭球体称为 参考椭球体，简称 参考椭球。
电子信息工程学院
31
国际通用参考椭球体
电子信息工程学院
32
WGS-84坐标系基本参数
（1）椭球长半径 (a) 6378137 2m;
电子信息工程学院
38
5.机体坐标系 OX BY(BMZBobile Frame，Body Frame )
机体坐标系与飞机固连，
用表示OX BYB，Z坐B 标原点 机O纵与轴飞一机致重，心重O与合Z飞，B 机O竖X与B轴飞
一致， O与Y飞B 机横轴一致。Fra bibliotekZB YB
XB
电子信息工程学院
39
6.平台坐标系OX pYpZ（pPlatform frame ）
电子信息工程学院
33
二、惯性系统中常用的坐标系
在地球上进行导航，所定义的坐标系要将惯导系统 的测量值与地球的主要方向联系起来。因此涉及到了 各种不同的坐标系，主要有以下几类：
陀螺坐标系 地理坐标系 惯性坐标系 地球坐标系 载体坐标系
电子信息工程学院
34
1.陀螺坐标系oxyz
x轴：与陀螺内环轴一致，固连于内环上； z轴：与陀螺转子轴一致，固连于内环上；但不随转子转动； y轴：与oxy平面平行，大方向与外环一致，但一般不与外环轴一致
2.传感器:输出与被测量参数成一定关系的电信号 。如陀螺航向传感器，角速度传感器。
3.本身作为一个元部件，与其它自动控制元部件 组成各种陀螺装置。如陀螺稳定平台，惯性导 航系统等。
惯性测量仪器及原理简介(4)
隧道电流型加速度计 热加速度计
目录
1.MEMS加速度计分类 2.压阻式加速度计原理 3.电容式加速度计原理
4.隧道式加速度计原理
5.热加速度计原理
2.压阻式加速度计原理
当有加速度输入时，悬臂梁在质量块受到的惯性力牵引下发生变形，导致固连的压阻膜也随 之发生变形，其电阻值就会由于压阻效应而发生变化，导致压阻两端的检测电压值发生变化，从 而可以通过确定的数学模型推导出输入加速度与输出电压值的关系。 优点：
扭摆式微加速度计的敏感单元是不对称质量平板，通过扭转轴与基座相连，基座上表面布置 有固定电极，敏感平板下表面有相应的运动电极，形成检测电容(如图3) 。当有加速度作用时， 不对称平板在惯性力作用下，将发生绕扭转轴的转动。转动角与加速度成比例关系，可用下式表 示：maL=K θ。式中，a 为输入加速度；L 为质量平板质心到支撑轴转动中心的距离；K 为支撑 轴的扭转刚度系数；θ为平板的扭转角。利用3.0节中公式，以及电极距离d和梁转动的角度θ之间 的几何关系，即可计算得到加速度。
惯性测量仪器及原理 简介（4）
苏日娜
目录
1.MEMS加速度计分类 2.压阻式加速度计原理 3.电容式加速度计原理
4.隧道式加速度计原类 2.压阻式加速度计原理 3.电容式加速度计原理
4.隧道式加速度计原理
5.热加速度计原理
1.MEMS加速度计分类
市面常见芯片 压阻式加速度计 电容式加速度计 跷跷板式电容加速度计（扭摆式硅微加速度计） 梳齿式电容加速度计 三明治式电容加速度计（悬臂梁式微加速度计）
可见，在加速度计的结构和输入电压确定的情况下(k、d、m、Vm)，输出电压与加速度呈正 比关系。
3.1跷跷板摆式加速度计

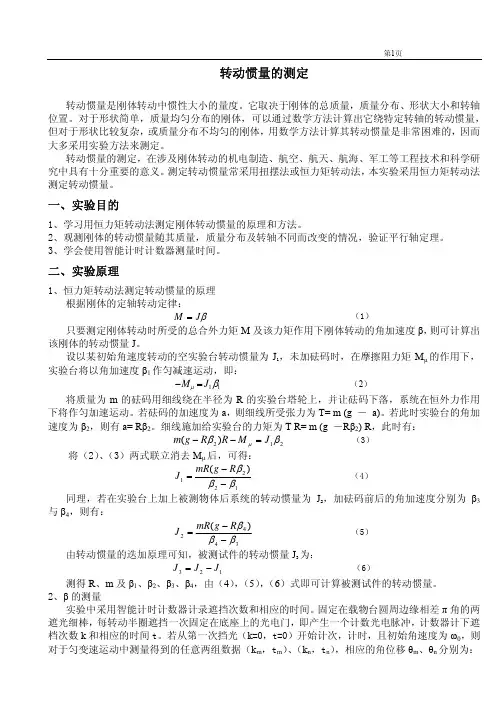

1转动惯量的测定
转动惯量的测定转动惯量是刚体转动中惯性大小的量度。
它取决于刚体的总质量，质量分布、形状大小和转轴位置。
对于形状简单，质量均匀分布的刚体，可以通过数学方法计算出它绕特定转轴的转动惯量，但对于形状比较复杂，或质量分布不均匀的刚体，用数学方法计算其转动惯量是非常困难的，因而大多采用实验方法来测定。
转动惯量的测定，在涉及刚体转动的机电制造、航空、航天、航海、军工等工程技术和科学研究中具有十分重要的意义。
测定转动惯量常采用扭摆法或恒力矩转动法，本实验采用恒力矩转动法测定转动惯量。
一、实验目的1、学习用恒力矩转动法测定刚体转动惯量的原理和方法。
2、观测刚体的转动惯量随其质量，质量分布及转轴不同而改变的情况，验证平行轴定理。
3、学会使用智能计时计数器测量时间。
二、实验原理1、恒力矩转动法测定转动惯量的原理根据刚体的定轴转动定律：βJ M = （1）只要测定刚体转动时所受的总合外力矩M 及该力矩作用下刚体转动的角加速度β，则可计算出该刚体的转动惯量J 。
设以某初始角速度转动的空实验台转动惯量为J 1，未加砝码时，在摩擦阻力矩M µ的作用下，实验台将以角加速度β1作匀减速运动，即：11βµJ M =− （2） 将质量为m 的砝码用细线绕在半径为R 的实验台塔轮上，并让砝码下落，系统在恒外力作用下将作匀加速运动。
若砝码的加速度为a ，则细线所受张力为T= m (g － a)。
若此时实验台的角加速度为β2，则有a= R β2。
细线施加给实验台的力矩为T R= m (g －R β2) R ，此时有：212)(ββµJ M R R g m =−− （3） 将（2）、（3）两式联立消去M µ后，可得：1221)(βββ−−=R g mR J （4） 同理，若在实验台上加上被测物体后系统的转动惯量为J 2，加砝码前后的角加速度分别为β3与β4，则有：3442)(βββ−−=R g mR J （5） 由转动惯量的迭加原理可知，被测试件的转动惯量J 3为：123J J J −= （6） 测得R 、m 及β1、β2、β3、β4，由（4），（5），（6）式即可计算被测试件的转动惯量。

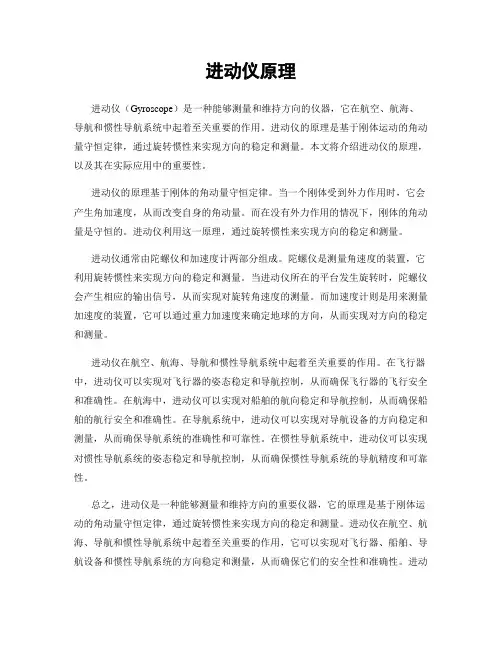

进动仪原理
进动仪原理进动仪（Gyroscope）是一种能够测量和维持方向的仪器，它在航空、航海、导航和惯性导航系统中起着至关重要的作用。
进动仪的原理是基于刚体运动的角动量守恒定律，通过旋转惯性来实现方向的稳定和测量。
本文将介绍进动仪的原理，以及其在实际应用中的重要性。
进动仪的原理基于刚体的角动量守恒定律。
当一个刚体受到外力作用时，它会产生角加速度，从而改变自身的角动量。
而在没有外力作用的情况下，刚体的角动量是守恒的。
进动仪利用这一原理，通过旋转惯性来实现方向的稳定和测量。
进动仪通常由陀螺仪和加速度计两部分组成。
陀螺仪是测量角速度的装置，它利用旋转惯性来实现方向的稳定和测量。
当进动仪所在的平台发生旋转时，陀螺仪会产生相应的输出信号，从而实现对旋转角速度的测量。
而加速度计则是用来测量加速度的装置，它可以通过重力加速度来确定地球的方向，从而实现对方向的稳定和测量。
进动仪在航空、航海、导航和惯性导航系统中起着至关重要的作用。
在飞行器中，进动仪可以实现对飞行器的姿态稳定和导航控制，从而确保飞行器的飞行安全和准确性。
在航海中，进动仪可以实现对船舶的航向稳定和导航控制，从而确保船舶的航行安全和准确性。
在导航系统中，进动仪可以实现对导航设备的方向稳定和测量，从而确保导航系统的准确性和可靠性。
在惯性导航系统中，进动仪可以实现对惯性导航系统的姿态稳定和导航控制，从而确保惯性导航系统的导航精度和可靠性。
总之，进动仪是一种能够测量和维持方向的重要仪器，它的原理是基于刚体运动的角动量守恒定律，通过旋转惯性来实现方向的稳定和测量。
进动仪在航空、航海、导航和惯性导航系统中起着至关重要的作用，它可以实现对飞行器、船舶、导航设备和惯性导航系统的方向稳定和测量，从而确保它们的安全性和准确性。
进动仪的原理和应用对于提高航空、航海、导航和惯性导航系统的性能和可靠性具有重要意义。
惯性系统阶跃实验报告(3篇)
第1篇 一、实验目的 1. 理解惯性系统阶跃响应的概念及特点。 2. 掌握惯性系统阶跃响应的测试方法及数据处理技巧。 3. 分析惯性系统阶跃响应的动态特性，如上升时间、峰值时间、超调量等。 4. 研究惯性系统参数对阶跃响应的影响。 二、实验原理 惯性系统阶跃响应是指系统在阶跃信号作用下，输出信号的动态过程。阶跃信号是一种理想的信号，其特点是信号在短时间内从零突变到某一固定值。惯性系统阶跃响应的测试方法主要包括：示波器法、计算机测试法等。
三、实验仪器与设备 1. 惯性系统：实验所用惯性系统由质量块、弹簧、阻尼器等组成。 2. 阶跃信号发生器：用于产生阶跃信号。 3. 示波器：用于观察和记录惯性系统阶跃响应曲线。 4. 数据采集卡：用于将示波器信号传输至计算机进行数据处理。 5. 计算机及测试软件：用于数据处理和分析。 四、实验步骤 1. 搭建惯性系统实验平台，确保系统稳定。 2. 使用阶跃信号发生器产生阶跃信号，输入惯性系统。 3. 通过示波器观察惯性系统阶跃响应曲线，并记录相关数据。 4. 将示波器信号传输至计算机，利用测试软件进行数据处理和分析。 5. 分析惯性系统阶跃响应的动态特性，如上升时间、峰值时间、超调量等。 6. 研究惯性系统参数对阶跃响应的影响。 五、实验数据与分析 1. 实验数据 （1）惯性系统参数：质量m=0.1kg，弹簧刚度k=10N/m，阻尼系数c=0.1N·s/m。 （2）阶跃信号幅值：5mV。 （3）阶跃响应曲线如图1所示。 图1 惯性系统阶跃响应曲线 2. 实验分析 （1）上升时间：阶跃响应曲线从起始点上升至峰值所需的时间。 （2）峰值时间：阶跃响应曲线达到峰值所需的时间。 （3）超调量：阶跃响应曲线峰值与稳态值之差与稳态值之比。 根据实验数据，可得到以下结果： （1）上升时间t_r=0.2s； （2）峰值时间t_p=0.4s； （3）超调量σ_p=40%。 六、实验结论 1. 惯性系统阶跃响应曲线呈典型S型，具有上升时间、峰值时间和超调量等动态特性。
用扭摆法测定物体转动惯量
用扭摆法测定物体转动惯量（一）教学基本要求学会用扭摆法测量物体转动惯量的原理和方法。
了解转动惯量的平行轴定理，理解“对称法”验证平行轴定理的实验思想，学会验证平行轴定理的实验方法。
掌握定标测量思想方法。
学会转动惯量测试仪的使用方法。
学会测量时间的累积放大法。
掌握不确定度的估算方法。
（二）讲课提纲1．实验简介转动惯量是表征转动物体惯性大小的物理量，是研究、设计、控制转动物体运动规律的重要工程技术参数。
如钟表摆轮、精密电表动圈的体形设计、枪炮的弹丸、电机的转子、机器零件、导弹和卫星的发射等，都不能忽视转动惯量的大小。
因此测定物体的转动惯量具有重要的实际意义。
刚体的转动惯量与刚体的质量分布、形状和转轴的位置都有关系。
对于形状较简单的刚体，可以通过计算求出它绕定轴的转动惯量，但形状较复杂的刚体计算起来非常困难，通常采用实验方法来测定。
2．实验设计思想和实现方法（1）基本原理转动惯量的测量，基本实验方法是转换测量，使物体以一定的形式运动，通过表征这种运动特征的物理量与转动惯量的关系，进行转换测量。
实验中采用扭摆法测量不同形状物体的转动惯量，就是使物体摆动，测量摆动周期，通过物体摆动周期T 与转动惯量I 的关系k I T π2=来测量转动惯量。
（2）间接比较法测量，确定扭转常数K已知标准物体的转动惯量I 1，被测物体的转动惯量I 0；被测物体的摆动周期T 0，标准物体被测物体的摆动周期T 1。
通过间接比较法可测得20212010T T T I I -=也可以确定出扭转常数K2021124T T I k -=π定出仪器的扭转常数k 值，测出物体的摆动周期T ，就可计算出转动惯量I 。
（3）“对称法”验证平行轴定理平行轴定理：若质量为m 的物体（小金属滑块）绕通过质心轴的转动惯量为I 0时，当转轴平行移动距离x 时，则此物体的转动惯量变为I 0+mx 2。
为了避免相对转轴出现非对称情况，由于重力矩的作用使摆轴不垂直而增大测量误差。
螺旋测微器的测量原理及适用
螺旋测微器的测量原理及适用螺旋测微器是一种能够测量物体长度的机械测量仪器，广泛应用于工业生产、科研实验等各个领域。
本文将介绍螺旋测微器的测量原理及适用性。
一、螺旋测微器的测量原理螺旋测微器利用螺旋线惯性原理，通过旋转一根螺旋线对物体进行测量。
在螺旋测微器上面标有一些刻度线和指针。
通过旋转螺旋线，物体会向上或向下移动一定距离，同时指针也会移动相应的距离。
设螺旋线的螺距为p，每转动一周时移动的距离为L，则测量的精度为p/L。
螺旋测微器的测量原理是通过测量物体长度来确定物体大小。
通过旋转螺旋线，将其移动位置，利用螺距和移动距离，计算出物体的长度。
二、螺旋测微器的适用范围螺旋测微器适用于精密测量，测量范围一般在0-25mm之间，精度高，可达到0.001mm，最高可达到0.0001mm以上，因此在珠宝加工、精密机械制造、模具制作等领域有着广泛的应用。
同时，在日常生活中，螺旋测微器也有着不同的应用，例如测量电路板的厚度、汽车发动机缸径等，能够满足对长度测量的高精度要求。
三、螺旋测微器的注意事项1.螺旋测微器的精度很高，但是使用时需要注意避免碰撞或者摔落，以免影响精度。
2.使用时要避免磁性物体的干扰，以免对螺旋测微器的准确度产生负面影响。
3.使用时需要注意加油润滑，以保证螺旋测微器的正常运作。
4.操作时需要精细，慢慢旋转，不要过度旋转，以免导致测量不准确。
5.使用后需要清洁，保持表面干燥。
四、结论螺旋测微器是一种应用十分广泛的机械测量仪器，对于精密测量有着高精度的要求，能够广泛应用于工业生产、科研实验等领域。
使用螺旋测微器需要注意事项，以保证其测量结果的准确性。
陀螺仪原理与惯性导航
陀螺仪的原理陀螺仪简介绕一个支点高速转动的刚体称为陀螺(top)。
通常所说的陀螺是特指对称陀螺，它是一个质量均匀分布的、具有轴对称形状的刚体，其几何对称轴就是它的自转轴。
由苍蝇后翅（特化为平衡棒）仿生得来。
在一定的初始条件和一定的外在力矩作用下，陀螺会在不停自转的同时，还绕着另一个固定的转轴不停地旋转，这就是陀螺的旋进(precession)，又称为回转效应(gyroscopic effect)。
陀螺旋进是日常生活中常见的现象，许多人小时候都玩过的陀螺就是一例。
陀螺仪的原理我们不用一个完整的轮框，我们用四个质点ABCD来表示边上的区域，这个边对于用图来解释陀螺仪的工作原理是很重要的。
轴的底部被托住静止但是能够各个方向旋转。
当一个倾斜力作用在顶部的轴上的时候，质点A向上运动，质点C则向下运动，如其中的子图1。
因为陀螺仪是顺时针旋转，在旋转90度角之后，质点A将会到达质点B的位置。
CD两个质点的情况也是一样的。
子图2中质点A 当处于如图的90度位置的时候会继续向上运动，质点C也继续向下。
AC质点的组合将导致轴在子图2所示的运动平面内运动。
一个陀螺仪的轴在一个合适的角度上旋转，在这种情况下，如果陀螺仪逆时针旋转，轴将会在运动平面上向左运动。
如果在顺时针的情况中，倾斜力是一个推力而不是拉力的话，运动将会向左发生。
在子图3中，当陀螺仪旋转了另一个90度的时候，质点C在质点A受力之前的位置。
C质点的向下运动现在受到了倾斜力的阻碍并且轴不能在倾斜力平面上运动。
倾斜力推轴的力量越大，当边缘旋转大约180度时，另一侧的边缘推动轴向回运动。
万向节陀螺仪实际上，轴在这个情况下将会在倾斜力的平面上旋转。
轴之所以会旋转是因为质点AC在向上和向下运动的一些能量用尽导致轴在运动平面内运动。
当质点AC最后旋转到大致上相反的位置上时，倾斜力比向上和向下的阻碍运动的力要大。
陀螺仪运动的特性是它拐弯的时候能够保持单轨设备的直上直下。
