国家药监局国家药品包装容器(材料)标准YBB00052005-注射用无菌粉末用卤化丁基橡胶塞(不含冷冻干燥用胶塞)
国家药用包装容器(材料)标准

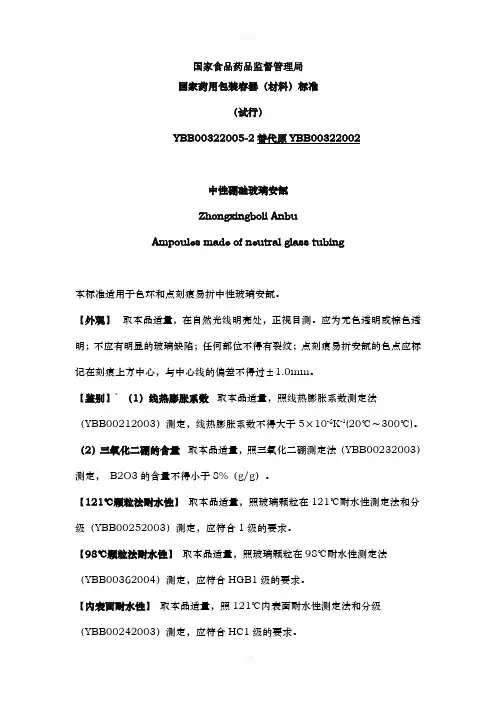

国家食品药品监督管理局国家药用包装容器（材料）标准（试行）YBB00322005-2替代原YBB00322002中性硼硅玻璃安瓿Zhongxingboli AnbuAmpoules made of neutral glass tubing本标准适用于色环和点刻痕易折中性玻璃安瓿。
【外观】取本品适量，在自然光线明亮处，正视目测。
应为无色透明或棕色透明；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得过±1.0mm。
【鉴别】*（1）线热膨胀系数取本品适量，照线热膨胀系数测定法（YBB00212003）测定，线热膨胀系数不得大于5×10-6K-1(20℃～300℃)。
（2）三氧化二硼的含量取本品适量，照三氧化二硼测定法（YBB00232003）测定，B2O3的含量不得小于8%（g/g）。
【121℃颗粒法耐水性】取本品适量，照玻璃颗粒在121℃耐水性测定法和分级（YBB00252003）测定，应符合1级的要求。
【98℃颗粒法耐水性】取本品适量，照玻璃颗粒在98℃耐水性测定法（YBB00362004）测定，应符合HGB1级的要求。
【内表面耐水性】取本品适量，照121℃内表面耐水性测定法和分级（YBB00242003）测定，应符合HC1级的要求。
【耐酸性】*取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法（YBB00342004）第一法测定，应符合1级的要求；或照玻璃耐沸腾盐酸浸蚀性测定法（YBB00342004）第二法测定，碱性氧化物的浸出量应小于等于100μg/dm2。
【耐碱性】*取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法（YBB00352004）测定，应符合2级的要求。
【内应力】取本品适量，照内应力测定法（YBB00162003）测定，退火后的最大永久应力造成的光程差不得过40nm/mm。
【圆跳动】取本品适量，照垂直轴偏差测定法（YBB00192003）测定，应符合表1规定。
药包材标准汇编
（1）产品注册
（2）产品出现重大质量事故后，重新生产
3、有下列情况之一时，应按标准的要求，进行除"**"项目外所有项目的部分检
验。
（1）监督抽验
（2）产品停产后，重新恢复生产
4、产品批准注册后，药包材生产、使用企业在原料产地、添加剂、生产工艺等
没有变更的情形下，可按标准的要求，进行除"*"、"**"项目外所有项目的部分
1000个／100cm
2，
霉菌、酵母菌数不得过
100个／100cm
2，大肠埃希菌不得检出。
7、异常毒性采用中国药典的方法，应符合规定。
国家食品药品监督管理局
国家药品包装容器(材料)标准
(试行)
YBB00082005
注射剂瓶用铝盖
Zhushejipingyong
YBB00262003）
YBB00012005-2药用中性硼硅玻璃管（代替
YBB00262003）
YBB00022005-2中性硼硅玻璃输液瓶（代替
YBB00292003）
YBB00062005-2中性硼硅玻璃模制注射剂瓶（代替
YBB00312003）
YBB00252005药用聚丙烯/铝/聚乙烯复合软膏管（代替
相关内容的基础上，按中国药典编写格式进行起草的。
二、关于标准项目设立及要求的说明
1、鉴别为了有效控制产品的质量，加强对配方的监控而设定该项目，方法选
择上，参照欧洲药典的方法，选用红外光谱和密度试验，指标也与其一致。
2、阻隔性能主要考察材料的阻隔性能
（1）水蒸气透过量方法和指标参照药品包装用复合膜、袋通则（试行）

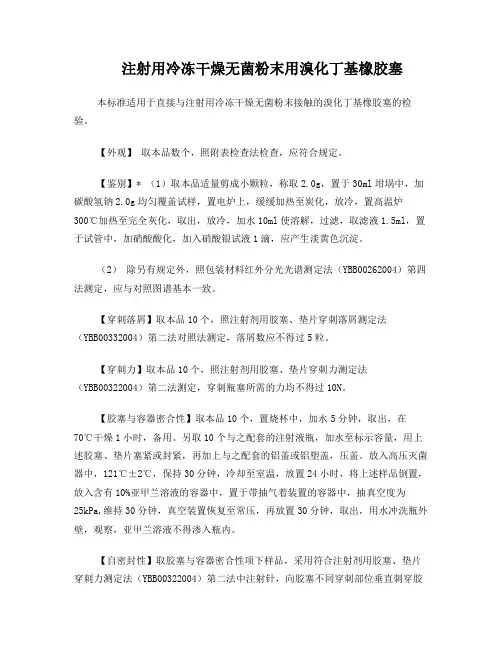

注射用冷冻干燥无菌粉末用溴化丁基橡胶塞标准
注射用冷冻干燥无菌粉末用溴化丁基橡胶塞本标准适用于直接与注射用冷冻干燥无菌粉末接触的溴化丁基橡胶塞的检验。
【外观】取本品数个，照附表检查法检查，应符合规定。
【鉴别】* （1）取本品适量剪成小颗粒，称取2.0g，置于30ml坩埚中，加碳酸氢钠2.0g均匀覆盖试样，置电炉上，缓缓加热至炭化，放冷，置高温炉300℃加热至完全灰化，取出，放冷，加水10ml使溶解，过滤，取滤液1.5ml，置于试管中，加硝酸酸化，加入硝酸银试液1滴，应产生淡黄色沉淀。
（2）除另有规定外，照包装材料红外分光光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。
【穿刺落屑】取本品10个，照注射剂用胶塞、垫片穿刺落屑测定法（YBB00332004）第二法对照法测定，落屑数应不得过5粒。
【穿刺力】取本品10个，照注射剂用胶塞、垫片穿刺力测定法（YBB00322004）第二法测定，穿刺瓶塞所需的力均不得过10N。
【胶塞与容器密合性】取本品10个，置烧杯中，加水5分钟，取出，在70℃干燥1小时，备用。
另取10个与之配套的注射液瓶，加水至标示容量，用上述胶塞、垫片塞紧或封紧，再加上与之配套的铝盖或铝塑盖，压盖。
放入高压灭菌器中，121℃±2℃，保持30分钟，冷却至室温，放置24小时，将上述样品倒置，放入含有10%亚甲兰溶液的容器中，置于带抽气着装置的容器中，抽真空度为25kPa,维持30分钟，真空装置恢复至常压，再放置30分钟，取出，用水冲洗瓶外壁，观察，亚甲兰溶液不得渗入瓶内。
【自密封性】取胶塞与容器密合性项下样品，采用符合注射剂用胶塞、垫片穿刺力测定法（YBB00322004）第二法中注射针，向胶塞不同穿刺部位垂直刺穿胶塞，每个胶塞穿刺3次，每穿刺10次后更换注射针。
将上述样品倒置，放入含有10%亚甲兰溶液的容器中，置于带抽气着装置的容器中，抽真空度为25kPa,维持30分钟，真空装置恢复至常压，再放置30分钟，取出，用水冲洗瓶外壁，观察，亚甲兰溶液不得渗入瓶内。
YBB00072005国家药品包装容器(材料)标准
国家食品药品监督管理局国家药品包装容器(材料)标准（试行）YBB00072005药用低密度聚乙烯膜、袋Yaoyong DimiduJuyixi Mo、DaiLDPE films and pouches for medical Packaging 本标准适用于以低密度聚乙烯树脂（LDPE）为主要原料采用流涎法、吹制法生产的药用薄膜，及由此薄膜通过热封制成的袋。
本品适用于非无菌固体原料药的包装。
【外观】取本品适量，在自然光线明亮处，正视目测。
表面应光洁、色泽均匀，不得有穿孔、异物、异味、粘连。
袋的热封部位应平整、无虚封。
【鉴别】* （1）红外光谱取本品适量，照包装材料红外光谱测定法（YBB00262004）第四法测定，应与对照图谱基本一致。
（2）密度取本品约2g，浸渍液选用无水乙醇，照密度测定法（YBB00132003）测定，本品的密度应为0.910~0.935g/cm3。
【阻隔性能】水蒸气透过量除另有规定外，取本品适量，照水蒸气透过量测定法(YBB00092003) 第一法杯式法测定，试验温度（38±0.6）℃，相对湿度（90±2）％，不得过15g/(m2·24h)。
氧气透过量除另有规定外，取本品适量，照气体透过量测定法 (YBB00082003) 第一法测定，试验温度（23±2）℃，不得过4000cm3/(m2·24h·0.1Mpa)。
【机械性能】拉伸强度取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。
纵向、横向拉伸强度平均值均不得低于10MPa。
断裂伸长率取本品适量，照拉伸性能测定法(YBB00112003)测定，试验速度（空载）：300mm/min±30mm/min，试样为Ⅰ型。
厚度小于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于130%；厚度大于0.05mm的膜，纵向、横向断裂伸长率平均值均不得低于200%。
国家药用包装容器 材料 标准

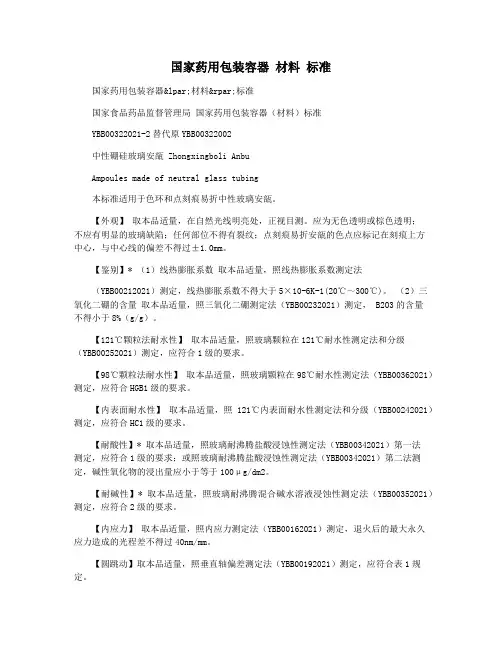

国家药用包装容器材料标准国家药用包装容器(材料)标准国家食品药品监督管理局国家药用包装容器（材料）标准YBB00322021-2替代原YBB00322002中性硼硅玻璃安瓿 Zhongxingboli AnbuAmpoules made of neutral glass tubing本标准适用于色环和点刻痕易折中性玻璃安瓿。
【外观】取本品适量，在自然光线明亮处，正视目测。
应为无色透明或棕色透明；不应有明显的玻璃缺陷；任何部位不得有裂纹；点刻痕易折安瓿的色点应标记在刻痕上方中心，与中心线的偏差不得过±1.0mm。
【鉴别】* （1）线热膨胀系数取本品适量，照线热膨胀系数测定法（YBB00212021）测定，线热膨胀系数不得大于5×10-6K-1(20℃～300℃)。
（2）三氧化二硼的含量取本品适量，照三氧化二硼测定法（YBB00232021）测定， B2O3的含量不得小于8%（g/g）。
【121℃颗粒法耐水性】取本品适量，照玻璃颗粒在121℃耐水性测定法和分级（YBB00252021）测定，应符合1级的要求。
【98℃颗粒法耐水性】取本品适量，照玻璃颗粒在98℃耐水性测定法（YBB00362021）测定，应符合HGB1级的要求。
【内表面耐水性】取本品适量，照121℃内表面耐水性测定法和分级（YBB00242021）测定，应符合HC1级的要求。
【耐酸性】* 取本品适量，照玻璃耐沸腾盐酸浸蚀性测定法（YBB00342021）第一法测定，应符合1级的要求；或照玻璃耐沸腾盐酸浸蚀性测定法（YBB00342021）第二法测定，碱性氧化物的浸出量应小于等于100μg/dm2。
【耐碱性】* 取本品适量，照玻璃耐沸腾混合碱水溶液浸蚀性测定法（YBB00352021）测定，应符合2级的要求。
【内应力】取本品适量，照内应力测定法（YBB00162021）测定，退火后的最大永久应力造成的光程差不得过40nm/mm。
国家药品监督管理局国家药品包装容器（材料）标准（试行〉
径注10μm粒子数，不得过10(个 l粒子直径~25μ m粒子敛，不得过1(个 Iml). E穿刺
力】除另有规定外，取输液瓶数个，用符合一次性使用输液器标准CGB8368-1998) 的穿刺器，在(200土50) mmlmin的穿刺速度下穿刺输液瓶上的穿刺部位，塑料穿南l
器穿刺力不得过100N.金属穿刺器穿南o力不得过80N. E穿刺部位不精透性I除另有
的涣化仰晶片1-.，照分光光度法(中华人民共和同药典20∞年版部附录11:C)测湛苟23
对照国谱基丰一致.(2)密度取输液瓶泣，加水l∞ml.回流2小时，放冷，80"C f
燥2小时后，精密称定(w，).再进适宜的溶剂{密度为d)巾，稍密称定(w，).技公式计
算w. X d W.-Ws 低密IJl聚乙烯密度应为0.910-0.935g/cm’ 【适应性试验1除另有规 定外，取输液瓶数个，用经0.45μ m孔径滤膜过滩的注射用水进行精装并封口.采用湿
取本品却I氯仿制成每1m!中含400mg的溶液，作为供试品溶液;取二十八基二硫化物
(dioctadecyldisulphide)和亚乙双[3.3-二(3-叔丁基-4-泾苯基)]丁黠20mg溶解于10m!氯
仿中，作为对照溶液.照薄层色谱法(中华人民共和国药典2ω0年版工部附录VB)试验， 吸取上述两种榕液各10μL.分别点于同一硅胶G饭上，以正己炕为展开剂，展开至13 厘米，空气中I惊干.再用甲醉-二氯甲炕(5，95)为展开剂，展开后晾干，I质，\i!色剂 (4%的磷铝股乙醇液), 120'C加热至显色，供试品溶液不得显杂质斑点，对照 品溶液应显两个斑点回E金属元素】除另有规定外，取炽灼残渣项下的残渣，加盐 酸(1 2) 25m1溶解后，照原子吸收分光光度法(中华人民共和国药典20∞年版二部附录 lVD)测定，应符合以下规定铜在324.8nm的波长处测定，不得过百万分之三铺在 228.8nm的波长处测定，不得过百万分之三，钻在357.9nm的波长处测定，不得过百 万分之三，铅在217.0nm的波长处测定，不得过百万分之三:铺在286.3nm的波氏处测 定，不得过百万分之三;锁在553.6nm的波长处测定，不得过百万分之三.7 【糟出 物试验】取输液瓶平整部分内衣面积6∞cd，切成5XO.5cm的小块，水洗，室温干燥 后放于3∞ml的玻璃瓶中，加水2∞m]，密事，置于高压蒸气灭菌器 '1'.12I'C+2"C维持30min(着加热至121'C导致材料被 破坏，则采用loo"C+2"C维持2小时).放冷至室温，作为供试液t另取水向 法操作，作为空白液，进行以下试验澄清度取供试液，照湾消度检查法(中华人民共 和国药典2∞0年版二部附录IXB)测定，溶液院澄清，如显浑浊，与2号浊度标准液比 较，不得更浓.颜色取供试液，依法检查(中华人民Jt和国药典2000年版一部附录IXA). 溶液应无色-pH值取供试液20时，加入氯化解溶液(1→10∞)Iml.依法测定(巾华人民共 和r>1药典2∞0年版二部附录VIH) .应为5.0-7.0.紫外吸收度取供试液，以空自液为 对照，照分光光皮法(中华人民共和国药典20∞年版二部附录IVA)测定，在220-350nm 的波氏范围内进行扫描.220-240nm 间的最大吸收度不得过0.08，241-350nm间的最 大吸收度不得过0.05. 不挥发物量取供试液与空向浓各250时，分另!JY[~f己但重 的!.<'??V:nll中，水浴蒸下.105"C干燥至tA:重.不挥发物残渣与其空白 液残椅之差不得ì.:t12.5mg. 易氧化物利密量取供试液201时，精密加入高笛酸仰滴定 液(0创2molIL)10m!和12mol几硫酸10m!.加热微沸3分钟，冷却至室副.如10.lg腆化仰 毛供试液中，用硫代硫酸饷滴定液(O.Olmol儿}滴定至浅棕色，再加入5滴淀粉指示 液后滴定卒牛充色。同时做空白试验.供试液与空内液所消:1'(滴定液，两者之 差不得过1.5ml.镀离子精密量取供试液50ml.加碱性腆化及仰试液2m!.放宜15分钟如 显色，与氯化镀溶液(取氧化锻31.5mg加无氨水适量使溶解Jj稀释j[10∞mJ) 4.0时，加 空白液46ml与碱性融化乘饵试液2ml制成的对照液比较，不得更深.(0.00∞8%) 锁商 子取供试液适量，可通过蒸发供试液，使其浓缩来提高检测范围，照金属元素!9i下 测定，不得过百万分之 铜离子取供试液适量，可通过蒸发供试液，使其浓缩来提
包材标准标号和名称(1)
附件1YBB00032005-2015《钠钙玻璃输液瓶》等130项直接接触药品的包装材料和容器国家标准编号、名称1. YBB00032005-2015 钠钙玻璃输液瓶2. YBB00012004-2015 低硼硅玻璃输液瓶3. YBB00022005-2-2015 中硼硅玻璃输液瓶4. YBB00332002-2015 低硼硅玻璃安瓿5. YBB00322005-2-2015 中硼硅玻璃安瓿6. YBB00332003-2015 钠钙玻璃管制注射剂瓶7. YBB00302002-2015 低硼硅玻璃管制注射剂瓶8. YBB00292005-2-2015 中硼硅玻璃管制注射剂瓶9. YBB00292005-1-2015 高硼硅玻璃管制注射剂瓶10. YBB00312002-2015 钠钙玻璃模制注射剂瓶11. YBB00322003-2015 低硼硅玻璃模制注射剂瓶12. YBB00062005-2-2015 中硼硅玻璃模制注射剂瓶13. YBB00032004-2015 钠钙玻璃管制口服液体瓶14. YBB00282002-2015 低硼硅玻璃管制口服液体瓶15. YBB00022004-2015 硼硅玻璃管制口服液体瓶16. YBB00272002-2015 钠钙玻璃模制药瓶17. YBB00302003-2015 低硼硅玻璃模制药瓶18. YBB00052004-2015 硼硅玻璃模制药瓶19. YBB00362003-2015 钠钙玻璃管制药瓶20. YBB00352003-2015 低硼硅玻璃管制药瓶21. YBB00042004-2015 硼硅玻璃管制药瓶22. YBB00282003-2015 药用钠钙玻璃管23. YBB00272003-2015 药用低硼硅玻璃管24. YBB00012005-2-2015 药用中硼硅玻璃管25. YBB00012005-1-2015 药用高硼硅玻璃管26. YBB00162005-2015口服固体药用陶瓷瓶27. YBB00152002-2015 药用铝箔28. YBB00162002-2015 铝质药用软膏管29. YBB00082005-2015 注射剂瓶用铝盖30. YBB00092005-2015 输液瓶用铝盖31. YBB00382003-2015 口服液瓶用撕拉铝盖32. YBB00012002-2015 低密度聚乙烯输液瓶33. YBB00022002-2015 聚丙烯输液瓶34. YBB00242004-2015 塑料输液容器用聚丙烯组合盖（拉环式）35. YBB00342002-2015 多层共挤输液用膜、袋通则36. YBB00102005-2015 三层共挤输液用膜（I）、袋37. YBB00112005-2015 五层共挤输液用膜（I）、袋38. YBB00062002-2015 低密度聚乙烯药用滴眼剂瓶39. YBB00072002-2015 聚丙烯药用滴眼剂瓶40. YBB00082002-2015 口服液体药用聚丙烯瓶41. YBB00092002-2015 口服液体药用高密度聚乙烯瓶42. YBB00102002-2015 口服液体药用聚酯瓶43. YBB00392003-2015 外用液体药用高密度聚乙烯瓶44. YBB00112002-2015 口服固体药用聚丙烯瓶45. YBB00122002-2015 口服固体药用高密度聚乙烯瓶46. YBB00262002-2015 口服固体药用聚酯瓶47. YBB00172004-2015 口服固体药用低密度聚乙烯防潮组合瓶盖48. YBB00132002-2015 药用复合膜、袋通则49. YBB00172002-2015 聚酯/铝/聚乙烯药用复合膜、袋50. YBB00182002-2015 聚酯/低密度聚乙烯药用复合膜、袋51. YBB00192002-2015 双向拉伸聚丙烯/低密度聚乙烯药用复合膜、袋52. YBB00192004-2015 双向拉伸聚丙烯/真空镀铝流延聚丙烯药用复合膜、袋53. YBB00202004-2015 玻璃纸/铝/聚乙烯药用复合膜、袋54. YBB00212005-2015 聚氯乙烯固体药用硬片55. YBB00232005-2015 聚氯乙烯/低密度聚乙烯固体药用复合硬片56. YBB00222005-2015 聚氯乙烯/聚偏二氯乙烯固体药用复合硬片57. YBB00182004-2015 铝/聚乙烯冷成型固体药用复合硬片58. YBB00202005-2015 聚氯乙烯/聚乙烯/聚偏二氯乙烯固体药用复合硬片59. YBB00242002-2015 聚酰胺/铝/聚氯乙烯冷冲压成型固体药用复合硬片60. YBB00372003-2015 抗生素瓶用铝塑组合盖61. YBB00402003-2015 输液瓶用铝塑组合盖62. YBB00212004-2015 药用铝塑封口垫片通则63. YBB00132005-2015 药用聚酯/铝/聚丙烯封口垫片64. YBB00142005-2015 药用聚酯/铝/聚酯封口垫片65. YBB00152005-2015 药用聚酯/铝/聚乙烯封口垫片66. YBB00252005-2015聚乙烯/铝/聚乙烯复合药用软膏管67. YBB00072005-2015 药用低密度聚乙烯膜、袋68. YBB00042005-2015 注射液用卤化丁基橡胶塞69. YBB00052005-2015 注射用无菌粉末用卤化丁基橡胶塞70. YBB00232004-2015 药用合成聚异戊二烯垫片71. YBB00222004-2015 口服制剂用硅橡胶胶塞、垫片72. YBB00112004-2015 预灌封注射器组合件(带注射针)73. YBB00062004-2015 预灌封注射器用硼硅玻璃针管74. YBB00092004-2015 预灌封注射器用不锈钢注射针75. YBB00072004-2015 预灌封注射器用氯化丁基橡胶活塞76. YBB00082004-2015 预灌封注射器用溴化丁基橡胶活塞77. YBB00102004-2015 预灌封注射器用聚异戊二烯橡胶针头护帽78. YBB00122004-2015 笔式注射器用硼硅玻璃珠79. YBB00132004-2015 笔式注射器用硼硅玻璃套筒80. YBB00142004-2015 笔式注射器用铝盖81. YBB00152004-2015 笔式注射器用氯化丁基橡胶活塞和垫片82. YBB00162004-2015 笔式注射器用溴化丁基橡胶活塞和垫片83. YBB00122005-2015固体药用纸袋装硅胶干燥剂84. YBB00262004-2015 包装材料红外光谱测定法85. YBB00272004-2015 包装材料不溶性微粒测定法86. YBB00282004-2015 乙醛测定法87. YBB00292004-2015 加热伸缩率测定法88. YBB00302004-2015 挥发性硫化物测定法89. YBB00312004-2015 包装材料溶剂残留量测定法90. YBB00322004-2015 注射剂用胶塞、垫片穿刺力测定法91. YBB00332004-2015 注射剂用胶塞、垫片穿刺落屑测定法92. YBB00342004-2015 玻璃耐沸腾盐酸侵蚀性测定法93. YBB00352004-2015 玻璃耐沸腾混合碱水溶液侵蚀性测定法94. YBB00362004-2015 玻璃颗粒在98℃耐水性测定法和分级95. YBB00372004-2015 砷、锑、铅、镉浸出量测定法96. YBB00382004-2015 抗机械冲击测定法97. YBB00392004-2015 直线度测定法98. YBB00402004-2015 药用陶瓷吸水率测定法99. YBB00412004-2015 药品包装材料生产厂房洁净室（区）的测试方法100. YBB00172005-2015 药用玻璃砷、锑、铅、镉浸出量限度101. YBB00182005-2015 药用陶瓷容器铅、镉浸出量限度102. YBB00192005-2015 药用陶瓷容器铅、镉浸出量测定法103. YBB00242005-2015 环氧乙烷残留量测定法104. YBB00262005-2015 橡胶灰分测定法105. YBB00012003-2015 细胞毒性检查法106. YBB00022003-2015 热原检查法107. YBB00032003-2015 溶血检查法108. YBB00042003-2015 急性全身毒性检查法109. YBB00052003-2015 皮肤致敏检查法110. YBB00062003-2015 皮内刺激检查法111. YBB00072003-2015 原发性皮肤刺激检查法112. YBB00082003-2015 气体透过量测定法113. YBB00092003-2015 水蒸气透过量测定法114. YBB00102003-2015 剥离强度测定法115. YBB00112003-2015 拉伸性能测定法116. YBB00122003-2015 热合强度测定法117. YBB00132003-2015 密度测定法118. YBB00142003-2015 氯乙烯单体测定法119. YBB00152003-2015 偏二氯乙烯单体测定法120. YBB00162003-2015 内应力测定法121. YBB00172003-2015 耐内压力测定法122. YBB00182003-2015 热冲击和热冲击强度测定法123. YBB00192003-2015 垂直轴偏差测定法124. YBB00202003-2015 平均线热膨胀系数测定法125. YBB00212003-2015 线热膨胀系数测定法126. YBB00232003-2015 三氧化二硼测定法127. YBB00242003-2015 121℃内表面耐水性测定法和分级128. YBB00252003-2015 玻璃颗粒在121℃耐水性测定法和分级129. YBB00342003-2015 药用玻璃成分分类及理化参数130. YBB00142002-2015 药品包装材料与药物相容性试验指导原则。
抗生素标准
注射用无菌粉末用卤化丁基橡胶塞1 主题内容与适用范围本标准规定了注射用无菌粉末用卤化丁基橡胶塞的产品分类、技术要求及试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以氯化丁基橡胶、溴化丁基橡胶为主要原材料制造的直接与注射用无菌粉末接触的氯化或溴化丁基橡胶塞（以下简称“胶塞”）。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准的使用各方研究是否可使用这些文件的最新版本。
凡不注日期的引用文件，其最新版本适用于本标准。
GB 191-2000 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB 6543 瓦楞纸箱GB 6682 实验室用水规格YBB00022003 热原检查法YBB00032003 溶血检查法YBB00042003 急性全身毒性检查法。
YBB00052005 注射用无菌粉末用卤化丁基橡胶塞中华人民共和国药典—2005年版二部ISO8362-2 注射剂用弹性件丁基橡胶注射剂瓶塞ISO8871 注射剂用弹性件通用要求3 产品分类3.1 胶塞按所配套的瓶子类型分为A型、B型两种。
3.2标记示例符合本标准要求：产品型式+冠部结构+内针刺圈结构+胶种例如：型式A型，公称尺寸20mm，冠部采用结构形式为：双圈，内针刺圈直径大于3㎜、颈部直径13.2±0.10㎜的注射用无菌粉末用卤化丁基橡胶塞标记为：20-A Q4 技术要求及试验方法4.1尺寸：因胶塞产品属弹性体，所以测量方法使用通过性测量方式。
将测量精度为0.02mm的游标卡尺或精度为0.01㎜数显卡尺尺寸定位在各种测量项目尺寸下限，通过的为不合格；然后将卡尺尺寸定位在尺寸上限，通不过的为不合格；其余为尺寸合格产品。
应符合表1及下发的图纸要求。
