电路基础知识点总结.ppt
物理人教版九年级全册电路规律精品PPT课件
B点电流IB C点电流IC
➢分析和论证
测量结果说明什么？得出什么结论？
A点电流IA
第一次
测量
1.2
第二次
测量
1.3
第三次
测量
1.1
B点电流IB C点电流IC
1.2
1.2
1.3
1.3
1.1
1.1
➢得出结论
串联电路的电流处处相等。
2.并联电路中干路电流与各支 路电流有什么关系
➢提出问题

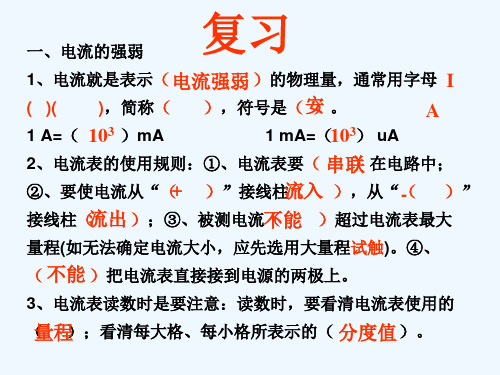

量程(如无法确定电流大小，应先选用大量程试触)。④、
（ 不能 ）把电流表直接接到电源的两极上。
3、电流表读数时是要注意：读数时，要看清电流表使用的
（量程）；看清每大格、每小格所表示的（ 分度值 ）。
0.36A
1.8A
2.4A
0.48A
回忆串联和并联电路：
串联电路
并联电路
两灯串联的情况：
开关合上：
并联电路中干路电流与各支路电流有什么关系？
➢猜想或假设
提示：河流的支流流量和干流流量之间有什么联系？ 猜想：并联电路干路电流等于各支路电流之和
➢设计实验
1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、 导线5根
2，实验电路：(你能画出吗？)
A
C
B
2.实验步骤：你能自己设
计实验步骤吗
感谢聆听
不足之处请大家批评指导
Please Criticize And Guide The Shortcomings
演讲人：XXXXXX 时 间：XX年XX月XX日
➢设计实验
1、实验器材：
开关、电池组、不同规格电灯泡4个、 电流表1个、导线5根
物理电路的相关知识点总结
物理电路的相关知识点总结物理电路的相关知识点总结一、电路基础知识1. 电流、电压与电阻电流是电子流动的方式，单位为安培（A）。
电压是电子沿电路移动时所具有的能量差异，单位为伏特（V）。
电阻是电流流经元件时所遇到的阻碍，单位为欧姆（Ω）。
2. 电荷守恒定律电荷守恒定律指出，在一个闭合的电路中，电荷的总量保持不变，即电荷不会产生或消失，只会在电路中重新分布。
3. 电路基本定律（1）欧姆定律：电流通过一个导体的大小与导体两端的电压成正比，与导体的电阻成反比。
（2）基尔霍夫定律：电路中任意一个节点的电流代数和为零；电路中任意一组支路电压代数和为零。
（3）功率定律：功率是电流和电压的乘积，单位为瓦特（W）。
（4）环路定律：电路中沿闭合回路的电压和等于零。
4. 串联和并联电路串联电路是指电路中的元件依次连接在一起，电流在各个元件间依次流动。
并联电路是指电路中的元件同时连接在一起，电流在各个元件中分流。
二、基本电路元件1. 电源电源是为电路提供稳定电压和电流的设备。
常见的电源有直流电源和交流电源。
2. 电阻电阻是电路中最常见的元件之一，用于控制电流的流动。
电阻的种类有固定电阻、可变电阻和特殊电阻等。
3. 电容电容可以储存电荷，并在电路中起到存储和释放电荷的作用。
电容的单位为法拉（F）。
4. 电感电感是通过电流变化产生磁场，进而储存和释放电能的元件。
电感的单位为亨利（H）。
5. 二极管二极管是一种半导体器件，具有单向导电性，可用于整流、检波、稳压等电路。
6. 三极管三极管是一种电子管，具有放大作用，常用于放大信号和控制电路。
7. 集成电路集成电路是将大量的电子元件集成在微小的芯片上，广泛用于电子产品中。
三、常见电路类型1. 直流电路直流电路中电流的方向是恒定的，电压也是恒定的。
2. 交流电路交流电路中电流和电压的方向是周期性变化的，通常由电源产生的电压。
3. 并联电路并联电路中元件并联连接，电流在各个元件中分流，电压相同。
电子电路课件：第二章 放大器基础
图解法 注意:交流负载线的斜率-1/RL>直流负载线的斜率-1/RC
UCC
IB
RB
IBQ
0 0 t
iB
iC
Q
IBQ
ICQ
VBEQ
IBQ UCC
UBtE
uBE
IC
UCC RC
-1/R交流负载线
Q ib IB = IBQ
t 0 0
t
VCEQ
UCC UCE
uCE
设u i
20sin t(mV
而这些参数的变化将直接引起Q点发生变化。 当Q点过高或过低时，输出波形有可能产生饱和或 截止失真。
以单管共射放大电路的为例说明组成
例1:电容耦合的共射放大电路
C1
简化
+
vS
-
RB +
VBB -
iB 5k
iC
C2
RC
RL + - VCC
① RB为基极偏置电阻，
几十K欧---几百K欧 与VCC一起构
③ B--E输入回路
2.对于由单个NPN型硅管构成的共发放大电路，若在放大正弦波时，
输出波形产生波底失真，则放大电路出现( )。 ①截止失真 ②饱和失真 ③无失真 ④频率失真
(a) 消除饱和失真
降低Q点: 增大RB ，减小IBQ 减小RC : 负载线变徒, 输出动态范围增加。
消除截止失真 升高Q点: 减小RB ，增大IBQ
Summary
放大器中的各个量uBE，iB，iC和uCE都由直流分量 和交流分量两部分组成。
由于C2的隔直作用，放大器的输出电压uo等于uCE 中的交流分量，且与输入电压ui反相。
放大器的电压放大倍数可由uo与ui的幅值之比或有 效值之比求出。负载电阻RL越小，交流负载线越陡， 使Uom减小，电压放大倍数下降。
电路基础知识点总结大一
电路基础知识点总结大一一、电路基础概念1.1 电路的定义电路是由电源、导体和负载组成的，它是电流从电源流向负载，然后返回电源的路径。
电路可以分为闭合电路和开放电路两种。
1.2 电流、电压和阻抗电流是单位时间内电荷通过导体的数量，用符号I表示；电压是电荷单位正负极间的电势差，通常用符号V表示；阻抗则是电路对电流流动的阻力，用符号Z表示。
电流、电压和阻抗是电路中三个基本的物理量。
1.3 串联电路和并联电路串联电路是指电路中的元件依次排列在同一条线上；并联电路是指电路中的元件两端相连在同一点上。
串联电路和并联电路是电路中常见的两种连接方式。
1.4 电路中常见的元件电阻、电容和电感是电路中常用的元件。
电阻的作用是限流、降压，电容的作用是存储电荷，电感的作用是产生感应电动势。
二、基本电路理论2.1 欧姆定律欧姆定律是电路中最基本的定律之一，它表示电压与电阻、电流之间的关系。
欧姆定律可以用公式表示为V=IR，其中V表示电压，I表示电流，R表示电阻。
2.2 基尔霍夫定律基尔霍夫定律是电路中的另一种基本定律，它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律表示电路中任意节点处的电流代数和为零；基尔霍夫电压定律表示沿着闭合路径的电压代数和为零。
2.3 诺顿定理和戴维南定理诺顿定理表明任何线性电路都可以用一对等效电源和电阻来代替；戴维南定理表明任何线性电路都可以用一对等效电压和等效电阻来代替。
2.4 交流电路和直流电路交流电路和直流电路是目前电路中最常见的两种类型。
交流电路是在电流和电压方向随时间变化的电路，直流电路则是电流和电压方向不随时间变化的电路。
三、电路分析方法3.1 网孔分析法网孔分析法是一种用于求解电路中未知电流的方法。
它基于基尔霍夫电压定律，将电路中的节点连接成网孔，然后用基尔霍夫电压定律进行分析。
3.2 节点分析法节点分析法是一种用于求解电路中未知电压的方法。
它基于基尔霍夫电流定律，将电路中的支路连接成节点，然后用基尔霍夫电流定律进行分析。
电路全部知识点总结
电路全部知识点总结一、电路的基本原理1. 电流与电压：电路中的两个基本物理量电流是电荷在导体中传输的过程，表示单位时间内电荷通过截面的数量。
电流的单位是安培（A）。
电压是电荷在电路中由于电场作用所具有的能量，表示单位电荷所具有的能量。
电压的单位是伏特（V）。
2. 电阻：电流与电压的关系电阻是电路中阻碍电流通过的元件，其电阻值和电流、电压之间存在关系。
根据欧姆定律，电阻的电压和电流之间满足以下关系：U = IR其中，U为电压（单位为伏特），I为电流（单位为安培），R为电阻（单位为欧姆）。
3. 电路的基本原理在电路中，电压驱动电流，而电流又受到电阻的阻碍。
通过这些基本原理，我们可以理解电路中电流、电压、电阻之间的关系，也可以分析电路中元件的特性。
二、电路的分类1. 按电流方向分类（1）直流电路：电流只在一个方向上流动（2）交流电路：电流在一个方向上不断变化2. 按电路结构分类（1）串联电路：电路中元件依次连接，电流只能按照固定路径流过（2）并联电路：电路中元件并联连接，电流可以选择不同的路径流过（3）串并联混合电路：电路中既有串联又有并联的连接方式3. 按电路功能分类（1）功率电路：用于传输功率的电路（2）信号电路：用于传输信号的电路，如放大器、滤波器等以上是电路按照不同方面进行的分类方法，每种分类方法都有其特点和应用场景。
通过分类可以更好地理解电路的特性和其应用。
三、电路分析方法1. 欧姆定律欧姆定律是描述电路中电压、电流、电阻之间关系的基本法则。
通过欧姆定律，我们可以求解电路中的电压、电流和电阻等值。
2. 基尔霍夫定律基尔霍夫定律包括基尔霍夫电流定律和基尔霍夫电压定律，用于分析电路中节点和回路的电流、电压分布情况。
通过基尔霍夫定律，我们可以在复杂电路中进行节点电压、回路电流的分析。
3. 电路分析方法除了以上两种定律外，还有许多电路分析方法，如叠加原理、替代电路法、戴维南定理、诺顿定理等。
这些方法都是电路分析中常用的工具，能够帮助我们更好地理解电路中的各种现象。
电路基础总结知识点
电路基础总结知识点电路基础知识是电子工程、电气工程等相关专业学生必须掌握的基础内容。
本文将从电路的基本概念、基本元件、基本定律、基本原理及常见电路类型等方面进行总结。
一、电路的基本概念1. 电路的定义：电路是指电器件按照一定的连接方式，形成能够传输电流的结构。
2. 电路的分类：根据电流的传输方式，电路可分为直流电路和交流电路；根据连接方式，电路可分为串联电路、并联电路和混合电路。
3. 电路的基本参数：电路的基本参数包括电压、电流、电阻、功率等。
4. 电路的基本元件：电路中的基本元件包括电源、电阻、电容和电感等。
二、电路的基本元件1. 电源：电路中提供电流的设备称为电源，通常分为直流电源和交流电源。
2. 电阻：电阻是电路中最基本的元件之一，用来限制电流的大小。
3. 电容：电容是能够储存电荷的元件，具有储存电荷的能力。
4. 电感：电感是具有储存能量的元件，其作用是通过互感作用储存电磁场能量。
三、电路的基本定律1. 基尔霍夫定律：基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律，用来描述电路中电压和电流的分布规律。
2. 欧姆定律：欧姆定律是电路理论中最基本的定律，描述了电压、电流和电阻之间的关系。
3. 马克斯韦尔方程组：马克斯韦尔方程组是描述电磁场的动力学规律的方程组，可用来描述电磁场中电荷和电流的分布情况。
四、电路的基本原理1. 超定原理：超定原理是指当电路中的支路电阻大于等于零时，支路电流等于零；当支路电压等于零或支路无电压源时，支路电压等于零。
2. 叠加原理：叠加原理是指一个线性电路中多个电压或电流的叠加效应等于每个电压或电流分别作用时的效应之和。
3. 置换原理：置换原理是指在电路中可以用一个等值的电路代替另一个电路而不改变电路的原有特性。
五、常见电路类型1. 直流电路：直流电路是指电流方向保持不变或变动很小的电路，主要包括串联电路和并联电路。
2. 交流电路：交流电路是指电流方向不断变化的电路，主要包括谐振电路、滤波电路和功率电路等。
电路基础知识点总结
电路基础知识点总结电路是电子领域中最基本的概念之一，它是由电气元件构成的导电路径。
在现代社会中，电路广泛应用于电子设备、通信系统、计算机、汽车和家庭设备等方方面面。
因此，掌握电路基础知识是每位电子工程师和爱好者的必备技能。
本文将总结电路基础知识，涵盖电路的基本概念、主要元件、电路分析方法及常见电路类型等内容。
一、电路的基本概念1. 电路电路是由电气元件构成的导电路径，它可以提供电流的通路。
电路可以分为直流电路和交流电路两种类型。
2. 电流电流是电荷在单位时间内通过导体横截面的数量，单位为安培（A），通常用I表示。
电流的方向由正电荷流向负电荷的方向确定。
3. 电压电压是电荷之间的电势差，也称电位差。
它是电场对单位正电荷做的功，单位为伏特（V），通常用U表示。
在电路中，电压可以推动电荷在导体中流动。
4. 电阻电阻是导体对电流流动的阻碍，单位为欧姆（Ω），通常用R表示。
电阻决定了电路中电流的大小。
5. 电功率电功率是单位时间内电路中所消耗的能量，单位为瓦特（W），通常用P表示。
电功率可以表示为电压和电流的乘积，即P=U*I。
6. 串联电路和并联电路在电路中，电阻、电容和电感等元件可以串联连接或并联连接。
串联电路是指这些元件连接在一个导线上，而并联电路是指这些元件连接在不同的导线上。
二、电路主要元件1. 电阻电阻是电路中最常见的元件之一，它可以限制电流的大小，将电能转化为热能。
常见的电阻有固定电阻和可变电阻两种类型。
2. 电容电容是一种存储电荷的元件，它可以储存电场能量。
电容由两个导体板和介质组成，通常用C表示，单位是法拉（F）。
3. 电感电感是一种储存磁场能量的元件，它可以产生感应电动势。
电感由导体线圈和铁芯组成，通常用L表示，单位是亨利（H）。
4. 电源电源是提供电动势的装置，它可以使电荷产生位移并形成电压。
常见的电源有直流电源和交流电源两种类型。
5. 二极管二极管是一种半导体元件，它只允许电流在一个方向通过。
大学电路第五版知识总结第八章
②测量中，交流测量仪表指示的电压、电流读 测量中，交流测量仪表指示的电压、 数一般为有效值。 数一般为有效值。 ③区分电压、电流的瞬时值、最大值、有效值的 区分电压、电流的瞬时值、最大值、 符号。 符号。
i , Im , I , u, Um , U
返 回
上 页
下 页
8-3 相量法的基础
i(t) = Im cos(ω t +φ ) = 2I cos(ω t +φ )
返 回 上 页 下 页
同理， 同理，可得正弦电压有效值与最大值的关系
1 U = Um 2
或
Um = 2U
若交流电压有效值为 U=220V ，
注意
U=380V 其最大值为 Um≈311V Um≈537V
工程上说的正弦电压、 电流一般指有效值， ① 工程上说的正弦电压 、 电流一般指有效值 ， 如 设备铭牌额定值、电网的电压等级等。但绝缘水平、 设备铭牌额定值、电网的电压等级等。但绝缘水平、 耐压值指的是最大值。因此，在考虑电器设备的耐 耐压值指的是最大值。因此， 压水平时应按最大值考虑。 压水平时应按最大值考虑。
规定： |ϕ | <π (180°) 规定：
等于初相位之差
返 回
上 页
下 页
ϕ >0， u超前 ϕ 角，或i 滞后 u ϕ 角 (u 比 i 先 超前i ， 超前
到达最大值) 到达最大值)。
ϕ <0， i 超前 u ϕ 角，或u 滞后 i ϕ 角（ i 比 u 先 ，
到达最大值）。 到达最大值）。 u, i u i
大学电路第五版知识总结第八章电路第五版知识点国际结算第五版第八章电流和电路知识点总结电路基础知识点总结电路知识点总结数字电路知识点总结大学电路知识点总结模拟电路知识点总结电路原理知识点总结
电路分析基础第2章知识点
1 i1 1
＋ 1V i2 －
i3
1 1
2-5 电路如图题2-3所示，用网孔分析法求i，并求受控源提供 的功率。 2i
im1 2i
100im1 400im2 200im3 16 200im2 500im3 2 i im3
2 im1 A 50 3 解得： im2 A 50 1 im3 A 50
2-18 电路如图题2-15所示，其中g=1/3S。试求电压u和电流i。 选取节点电压 u1 ＋4V－ u2 ＋ u 9 － i1 18 i 4 gu
1 1 ( )u1 i1 9 18 1 u2 i1 gu 4
u1 u2 4 u u1
解得
u1 12 V
u2 8 V
(5 20)i1 5i2 20i3 50
＋ 5i1 (1 4 5)i2 4i3 050V －
5 i1 20
i2i Βιβλιοθήκη 34 ＋ 15i － 20i1 4i2 (4 20)i3 15i i i1 i3 5i1 i2 4i3 10 5i1 10i2 4i3 0 20i1 4i2 24i3 15i i i1 i3
200 － im3 2V ＋
i
300
3 2 1 80 mW 100 ( ) 2 50 50 50
受控源提供的功率为： 80 mW
2-6 电路如图题2-4所示，用网孔分析法求u1 。已知uS＝5V ， R1＝R2＝R4＝R5＝1 ，R3＝ 2，μ=2。
( R2 R4 )im1 R2 im2 R4 im3 u2 R2im1 ( R1 R2 R3 )im2 R3im3 0 R4 im1 R3 im2 ( R3 R4 R5 )im3 uS u2 R3 (im2 im3 )
电路基础知识点整理
电路基础知识点整理1. 电路的定义和分类电路是由电子元件和导线组成的路径，用于电流的流动。
根据电路中电流的流动方式，可以将电路分为串联电路、并联电路和混合电路。
- 串联电路：电流只有一条路径可以流动，元件依次连接。
- 并联电路：电流可以分成多个路径流动，元件平行连接。
- 混合电路：串联和并联电路的组合。
2. 电压、电流和电阻- 电压（V）：电路中的电压是指电荷在电路中的能量差异，单位为伏特（V）。
- 电流（I）：电路中的电流是指电荷在单位时间内通过某点的数量，单位为安培（A）。
- 电阻（R）：电路中的电阻是指阻碍电流流动的程度，单位为欧姆（Ω）。
根据欧姆定律，电压、电流和电阻之间存在以下关系：$$V = I \cdot R$$3. 电路元件常见的电路元件包括：- 电阻器：用于限制电流流动的元件。
- 电：用于储存电荷的元件。
- 电感器：用于储存电磁能量的元件。
- 二极管：用于控制电流流动方向的元件。
4. 电路分析方法电路分析是通过计算和定量分析电路中元件的电压、电流和功率等参数。
常用的电路分析方法包括：- 基尔霍夫定律（KVL）：根据能量守恒定律，对电路中的回路进行电压分析。
- 基尔霍夫电流定律（KCL）：根据电荷守恒定律，对电路中的节点进行电流分析。
- 罗尔定理（Thevenin和Norton）：将复杂电路简化为等效电路，便于分析。
5. 电路中常见问题在电路分析过程中，常见的问题包括以下几点：- 电路中的短路和开路问题；- 电阻、电容和电感的串联和并联问题；- 电源的连接方式和配电问题。
了解这些基础知识点可以帮助我们更好地理解和分析电路，为电路设计和故障排除提供指导。
