arcgis切片的一些经验和尝试
ArcGIS Server切图说明文档

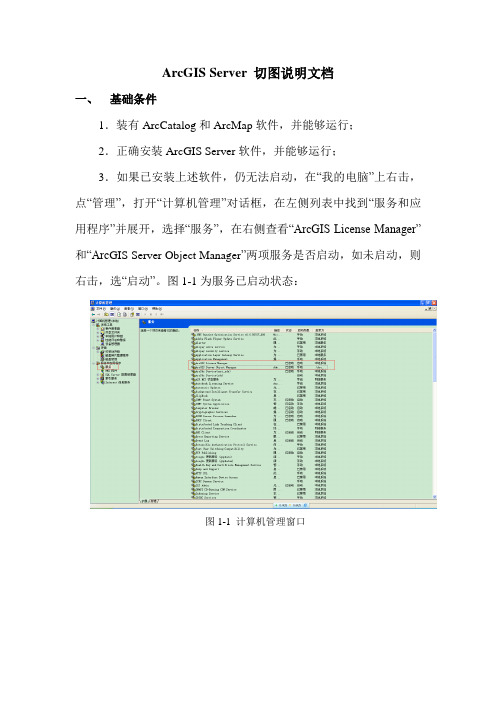

ArcGIS Server 切图说明文档一、基础条件1．装有ArcCatalog和ArcMap软件，并能够运行；2．正确安装ArcGIS Server软件，并能够运行；3．如果已安装上述软件，仍无法启动，在“我的电脑”上右击，点“管理”，打开“计算机管理”对话框，在左侧列表中找到“服务和应用程序”并展开，选择“服务”，在右侧查看“ArcGIS License Manager”和“Arc GIS Server Object Manager”两项服务是否启动，如未启动，则右击，选“启动”。
图1-1为服务已启动状态：图1-1 计算机管理窗口二、建立地图文档1.打开ArcMap，添加本地图需要的图层；2.调整图层顺序，设置图层样式；3.保存为**.mxd格式的地图；4.缩放到全图，记录此状态下的比例尺，如图2-1，比例尺为1:116700；图2-1 查看全图比例尺5.关闭ArcMap。
三、建立ArcGIS Server服务器连接1.打开ArcCatelog，在左侧列表里展开“GIS Servers”，如图3-1所示；图3-1 ArcCatalog中ArcGIS Server位置2.如图3-1中，双击“Add ArcGIS Server”，打开“Add ArcGIS Server”对话框，选择“Manage GIS Services”，点下一步。
如图3-2所示。
图3-2 “Add ArcGIS Server”对话框3.在“Host Name”框中，输入要连接的主机名或IP地址，然后点击“Finish”。
如图3-3所示。
图3-3 输入连接主机名四、在ArcGIS Server下建立服务1.右击上述建立的ArcGIS Server服务器，如图3-4所示；选择“Add New Service...”，打开“Add New Service”对话框。
如图3-5所示。
图4-1 添加新Service服务图4-2 “Add New Service”对话框2.如图3-5中，在“Name”框处，输入要添加的服务名，点击下一步。
基于ArcGIS的天地图切片方法及关键技术研究

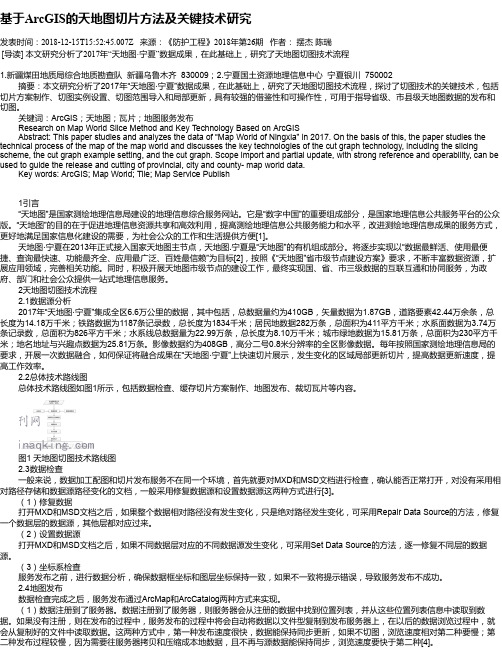

基于ArcGIS的天地图切片方法及关键技术研究发表时间：2018-12-15T15:52:45.007Z 来源：《防护工程》2018年第26期作者：摆杰陈瑞[导读] 本文研究分析了2017年“天地图·宁夏”数据成果，在此基础上，研究了天地图切图技术流程1.新疆煤田地质局综合地质勘查队新疆乌鲁木齐 830009；2.宁夏国土资源地理信息中心宁夏银川 750002摘要：本文研究分析了2017年“天地图·宁夏”数据成果，在此基础上，研究了天地图切图技术流程，探讨了切图技术的关键技术，包括切片方案制作、切图实例设置、切图范围导入和局部更新，具有较强的借鉴性和可操作性，可用于指导省级、市县级天地图数据的发布和切图。
关键词：ArcGIS；天地图；瓦片；地图服务发布Research on Map World Slice Method and Key Technology Based on ArcGISAbstract: This paper studies and analyzes the data of “Map World of Ningxia” in 2017. On the basis of this, the paper studies the technical process of the map of the map world and discusses the key technologies of the cut graph technology, including the slicing scheme, the cut graph example setting, and the cut graph. Scope import and partial update, with strong reference and operability, can be used to guide the release and cutting of provincial, city and county- map world data.Key words: ArcGIS; Map World; Tile; Map Service Publish1引言“天地图”是国家测绘地理信息局建设的地理信息综合服务网站。
arcgis基本操作
arcgis基本操作
ArcGIS是一款地理信息系统软件，它可以让用户用来管理、处理、分析和可视化地理数据。
下面是一些ArcGIS的基本操作：
1. 创建新项目
打开ArcGIS软件后，点击“新建项目”，在弹出的窗口上输入项目名称和存放路径即可。
2. 加载数据
ArcGIS支持各种数据格式的加载，比如.shp、.csv、.tiff等等。
可以通过文件-添加数据-添加数据按钮添加想要加载的数据集。
3. 地图制作
在添加数据后，可以制作地图。
可以选择要素，对于样式和颜色进行定制。
在制作地图时，可以选择各种底图作为背景。
可以将几个图层合并成一个地图，这样更容易比较数据。
4. 数据处理
ArcGIS具有很强的数据处理能力，例如地理编码、缓冲区分析、统计分析等等。
可以在“工具箱”中选择相应的工具来处理数据。
操作简单快捷。
5. 可视化分析
可视化分析是利用地图来显示数据分布情况的一种方式。
ArcGIS提供了丰富的可视化工具。
比如通过“热力图”展现地理数据密度，‘符号化’功能可以利用不同的图像来表示不同的数据类型。
以上是ArcGIS的基本操作，它为用户提供了强大的地理信息服务。
通过上面几个步骤，你可以开始创建你自己的地图和进行各种处理和分析。
arcgis 栅格裁剪的cell size
arcgis 栅格裁剪的cell size在进行 ArcGIS 栅格裁剪时，经常会遇到一些问题，例如你裁剪出的图像分辨率不理想、单元格大小不符合要求等。
这些问题通常意味着你需要更好地了解 ArcGIS 中的栅格裁剪，并掌握如何设置单元格大小等参数来解决这些问题。
以下是一些步骤和技巧，可以帮助你更好地使用 ArcGIS 栅格裁剪，并设置单元格大小：步骤1：选择栅格图层并打开栅格裁剪工具首先，你需要选择你要进行裁剪的栅格图层。
选择后，打开"Image Analysis"工具栏，在其中找到"Clip Raster"工具。
当该工具打开后，选择"Input Raster"图层并设置"Output"输出路径。
步骤2：设置图像裁剪范围接下来，你需要在图像上选择一个裁剪范围。
这个范围可以是一个矩形或者任何规则的形状，根据你的需要选择。
可以使用工具栏上的"Draw a Rectangle"工具来绘制一个矩形，或者手动绘制一个多边形裁剪范围。
步骤3：设置单元格大小这是当你对结果有更高的分辨率要求时，需要考虑的问题。
你需要设置将栅格图像裁剪成的单元格大小。
根据分辨率和分类需要，选择合适的比例。
ArcGIS默认为输入图像的分辨率予以裁剪。
如果你需要调整，选择"Output Cell Size"选项，设置单元格大小。
步骤4：调整裁剪结果一旦你完成了图像的裁剪，你可以进行调整，以使结果更加理想。
你可以更改输出图像的格式、设置输出的坐标系统、以及更改坐标刻度等。
如果您不希望输出图像拥有与输入图像相同的格式，则可以选择"Format"选项，并从列表中选择所需格式。
以上就是使用 ArcGIS 栅格裁剪时需要注意的几个要点。
在进行栅格裁剪时，选择合适的单元格大小可以改善输出图像的分辨率和分类精度。
ArcGIS发布服务时缓存切片设置
ArcGIS发布服务时缓存切⽚设置
【⽂件】>【共享】>【服务】>【覆盖原有服务】或【创建新服务】
设置好相关参数后，会弹出“服务编辑框”：
进⼊“缓存”
1.“绘制此地图服务”中选择“使⽤缓存中的切⽚”（此处选择“使⽤缓存中的切⽚”才能在左侧⼦菜单中“缓存”出现⼦选项“⾼级设置”）；
2.缓存设置
“切⽚⽅案”选择默认的“ArcGIS Online/Bing 地图/Google地图”（考虑到⽬前APP中调⽤的是ArcGIS Online提供的地图）；
“细节层次”选择“最低缓存级别”与“最⾼缓存级别”均为“19”（考虑到⽬前切⽚的⽬的是获得19级的PNG切⽚包，进⽽拼成⼀张PNG图，所以此处仅需19级的PNG切⽚图）；
3.选择左侧⼦菜单中“缓存”下的⼦选项“⾼级设置”。
单击右下⾓的“⾼级”，在弹出的“⾼级缓存设置”框中选择“存储格式”为“EXPLODED”。
最后单击右上⾓的“发布”，完成发布服务后，就能在缓存⽬录“”中找到19级的缓存切⽚了。
arcgis面状划分
arcgis面状划分
在ArcGIS中，面状划分通常指的是对地理空间数据中的面要素进行分割或划分的过程。
这可以通过多种方法来实现，取决于您的具体需求和数据特征。
以下是一些常见的面状划分方法：
1．裁剪工具（Clip）：使用ArcGIS的裁剪工具可以基于一个或多个边界要素将面要素进行切割。
这是一个常见的操作，可以用于将面要素限制在指定的区域内。
2．面状划分工具（Split Polygons）： ArcGIS提供了面状划分工具，可以通过指定分割线或点来将面要素划分为两个或多个部分。
3．编辑工具（Editing Tools）：使用编辑工具中的划分功能，您可以手动在地图上绘制分割线，然后将面要素划分为两个或多个部分。
4．Geoprocessing 工具（工具集中的其他工具）：在ArcGIS中有一系列的地理处理工具，可以用于对面要素进行不同类型的分割和划分，如合并、分割、提取等。
具体的步骤和工具选择取决于您的具体场景和需求。
在使用这些工具之前，建议先备份数据，以防不小心修改了原始数据。
切片处理
切片处理关键概念：Tiling Schema切片结构包括比例尺等级、切片尺度以及缓存的切片原点。
切片结构可以选择几种方式：1、从在线地图服务，例如ArcGIS Online，Google Maps，或Mircrosoft Virtual Earth中载入2、从已有的Map Service中载入3、载入tiling schema文件4、创建自己的tiling schema比例尺在创建切片结构时候，可以自定义比例尺，也可以让ArcGIS Server按照2的幂数推荐一些比例尺。
例如，如果当前比例尺是1：121,000,000，定义了3个比例尺级别，那么系统自动推荐了以下三个比例尺：1:128,000，000；1:64,000,000；1:32,000，000（根据自己设置图层不同比例的显示，一般自己设置会比较合理）Tiling Schema Origin切片结构原点是切片结构格网的左上角。
大多数情况下，保持系统选择的原点。
如果地图文档没有定义坐标参考，系统将选择地图最大范围的两倍范围作为地图原点块宽度和高度默认的宽度和高度是512像素。
你可以选择他的倍数，如256或128.ArcGIS Online默认是512X512.（图片的格式有jpg、png等，相对来说png比较好一点）反锯齿反锯齿是图像处理技术，利用前景和背景的像素接近边缘，让眼睛看起来显得更光滑的边缘。
ArcGIS Server缓存并不是使用真的反锯齿，但是做相似的工作，让标注、未填充的线和多边形要素看起来更光滑。
如果你在做矢量图层和影像叠加时候，要小心使用这个工具。
数据框的背景色取决于反锯齿要素的颜色。
默认情况下，背景框的颜色为RGB 255,253,253（几乎是白色的），这会引起反锯齿要素像故意变白，特别是当放置了暗色的栅格图层如正射影像的时候。
最有效的方式是，在创建缓存以前把背景色改成暗色。
DPIDPI指dots per inch，指服务器生产缓存块时候的分辨率。
arcgis arcgistiledmapservicelayer 函数 -回复
arcgis arcgistiledmapservicelayer 函数-回复[arcgis arcgistiledmapservicelayer 函数]，以中括号内的内容为主题，写一篇1500-2000字文章，一步一步回答。
ArcGIS是Esri（环球信息系统公司）开发的一套地理信息系统软件。
它包括许多功能强大的工具和函数，用于创建、分析和管理地理数据。
在ArcGIS 中，arcgistiledmapservicelayer函数用于加载和显示切片地图服务图层。
本文将介绍arcgistiledmapservicelayer函数的使用方法并提供一些示例。
第一步：了解arcgistiledmapservicelayer函数的作用arcgistiledmapservicelayer函数是ArcGIS API for JavaScript中的一个重要函数。
它允许开发人员在Web应用程序中加载和显示切片地图服务图层。
切片地图服务是一种将地图划分为小方块（切片）并在Web上进行传输和显示的方式。
arcgistiledmapservicelayer函数使开发人员能够加载这些切片图层并在网页中以图层形式呈现。
第二步：学习arcgistiledmapservicelayer函数的语法arcgistiledmapservicelayer函数的语法如下所示：javascriptvar layer = new ArcGISTiledMapServiceLayer(url,options);其中，url是地图服务的URL，options是一个包含各种选项和参数的对象。
可以通过设置这些选项和参数来调整图层的加载方式和显示效果。
第三步：了解arcgistiledmapservicelayer函数的参数arcgistiledmapservicelayer函数有两个参数：url和options。
url参数是地图服务的URL，必须提供一个有效的URL才能加载地图服务图层。
矢量切片（Vectortile）
说明：本月的主要工作都是围绕制作矢量切片这一个核心问题进行的，所以2月的主题就以这个问题为主，目前分支出来的一些内容主要包括了TMS(Tile map service)，OpenLayers3中的Projection和Resolution以及proj4js在OpenLayers3中的应用，这些在这篇文章之后会继续展开，作为本月的番外内容。
一、GIS数据与OGC标准地图服务本节主要是介绍一些基础的数据概念以及基本的WebGIS地图服务，如对这些内容已经熟知，可直接跳过本节。
1）GIS中的矢量与栅格数据熟悉GIS的人应该都知道，在GIS中的数据分类有很多种方式，其中最常用的一种是根据数据组织结构方式的不同而分类成矢量数据和栅格数据的两种类型。
其中栅格数据以二维矩阵的形式来表示地理空间信息的数据结构，其中数据的最小存在单元是以像素的形式存在，可以理解为和图片的组织结构类似，以分辨率等特征作为精度的定义标准。
栅格数据矢量数据而矢量数据则是试图利用点、线、面等几何要素来表现这个世界，其数据结构紧凑精准，数据图形质量好，有利于地理信息检索与网络传输等。
其中矢量数据的最小单元是以点的形式存在，点构成线，线组成面，面构造出体。
所以，我个人看来矢量数据应该更贴近于信息的精准分析与计算，而栅格数据则偏重于信息的表达（主要受制于当前图像处理技术的瓶颈）。
2）OGC地图服务在WebGIS中，访问数据是通过访问服务器端的数据库来获取数据，鉴于GIS数据的特殊性，在这一套标准的请求响应模型中引入了一套基于OGC标准的地图服务标准，在这里我只介绍几个与本文有关的服务（如果你需要了解一个完整的内容，在这里可以找到很多资料：/wildboy2001/article/details/7743350）：- WMS(Web Map Service)Web地图服务，利用地理空间信息的数据输出地图，地图本身只是一张图片，其中包括了图片的宽高、坐标系统、图片格式以及渲染方式，也正是因为本身的简洁性，读取传输速度都比较快，要高于WFS//WMS请求实例http://localhost:8080/geoserver/szdata/wms?SERVICE=WMS&VERSION=1.1.1&REQUEST=GetMap&FORMAT=image/png&TRANSPARENT=true&LAYERS=szdata:DLZXX_2011_PL_10000_3857&SRS=EPSG:4326&STYLES =&WIDTH=1347&HEIGHT=336&BBOX=113.68754425048829,22.5346435546875,114.61245574951172,22.7653564453125- WFS(Web Feature Service)Web要素服务，请求获取要素，最小单元是以要素的形式存在的，用户可以通过与——请求获得的矢量数据——在前端渲染绘制的几何图形进行交互，从而达到对矢量要素的控制。
ArcGIS矢量切片支持自定义坐标系统
ArcGIS矢量切片支持自定义坐标系统2017-01-10GIS发展前沿、GIS应用趋势、ArcGIS产品和技术动态、ArcGIS 全新理念、ArcGIS全新的国内外应用模式、国内外的前瞻型应用。
ArcGIS Pro 1.4正式版将于2017年初发布，新版本将支持创建自定义坐标系统的矢量切片，该功能可让更多用户创建自己的矢量切片底图。
在ArcGIS Pro 1.4之前的版本中，创建矢量切片默认使用WGS84坐标系统，且只能使用ArcGIS Online的切片方案，这也造成矢量切片的使用范围受到极大的限制。
现在，矢量切片支持自定义坐标系统，ArcGIS Pro可根据数据自动创建相应切片方案，或者我们也可以手动选择自定义的切片方案或与某个地图服务一致的切片方案，见下图所示。
接下来，我们以CGCS2000为例，具体做法如下：1加载矢量数据在ArcGIS Pro中加载坐标系统为CGCS2000的矢量数据，CGCS2000坐标系统在ArcGIS中的WKID为4490。
2创建矢量切片地图包打开“创建矢量切片包”工具，取消勾选箭头所示复选框，即可使用自定义的切片方案，在切片方案栏（红框）中会自动创建符合该坐标系统的切片方案，点击红框右侧加号也可选择适合数据的其他自定义切片方案或与某个地图服务一致的切片方案。
3发布矢量切片服务运行工具后，即可生成矢量切片包文件（后缀为.vtpk），该文件在Portal中可发布为矢量切片服务。
在我的内容>添加项目>来自我的计算机，选择矢量切片包文件，点击添加项目，系统自动将矢量切片包发布为矢量切片服务。
4浏览矢量切片服务打开发布的矢量切片服务，在map viewer地图浏览窗口中可以看到，由于使用了与系统中底图不同的切片方案，默认底图会自动移除，直接将矢量切片作为底图显示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 14 注意： 切片的层是指一个最有显示比例为一层。每层切片包含了所有地图图层叠 加起来的效果。一层切片就是一张完整的地图。
// 正式切片的步骤：
1,确定要切几层 .需要需求人员来协助确定。以前和曾庆辉讨论用 6 层。
2，每一层的要显示的基本要素，根据对照表来做选择，需要需求人员来协 助确定。可找罗磊
和增庆辉确定。
3，根据项目的需要调出最佳比例的地图视图，并且记录当前视图的比例
调试的时候要加入业务图层来整体看效果，要保证在地图要素清晰可见的 情况下， 业务图层也要清晰可见，而且不拥挤。 4，列出每层切片的比例列表，进行比例优化筛选。
1:16,810,602---第一层
1:1,174,373---第二层
1:58,863 ----- 第三层
1:33,463 ----- 第四层
1:12,503 ----- 第五层
1:4,776 ------- 第六层
5，在地图服务器上配置切片的参数切图。
当比例越大的时候，切片的数量会越多，费时越久。图层越多的时候费时 也会越久。 前 4 步，我带着 xx 做。 第 5 步由我来做。 // 上线以后，新的地图需要切片的时候，切片需要还需要做的细致工作。 2 / 14
1，当原来的做了切片的地图服务还在正式使用的时候，为了不影响用户使 用，不能去停掉原
来的服务。只能是重新建一个服务。
2，重新建一个地图服务，首先需要将数据导入到 sde 数据库。如果新地图
数据的表名和原地图表名称一样的话，此时数据是到导不进去的。
3，此时需要再做一个繁琐的工作，就是将新地图的 shepfile 文件的名称都
统一做一个修改，一般在 shepfile 文件的名称后面加一个新地图的版本日期。
4，修改完后再将新地图的 shepfile 文件导入到 sde 数据库，导入的过程中 由于数据量很
大，时间会久一点，有点像死机一样，但是仔细看它的进度条， 虽然缓慢，但是还是有变化的。
导入之前建议最好新建一个 dataset，这样便于查看和管理。 5, 新建一个 dataset 需要在 catalog 上操作，然后导入新地图数据的时候注意 要将 dataset 加到路径里面。
6, 导完数据之后，再将新地图的 mxd文件的数据源换成sde里面新导入的 数据。
最好全面检查一下换完数据后的地图是否和新地图使用 sheepfile文件的时 候的效果一样。
如果不一样要找原因，或者重做。7,将切换数据源后的工程文件即 mxd文 件上传到地图服务器的机器上
8, 在地图服务器（以下简称服务器）上发布一个新的地图服务。
9, 检查新地图服务是否可用。（检查方法就是在服务器上配置一个测试应 用,录像上有介
绍） 10,配置切片参数。
执行切片的时候会显示类似下面的配置参数。 Executing: ManageMapServerCacheTiles 10.220. 19.50 nmjichu basicmap PROVINCE;COUNTY;GOV;HOTEL;MARKET;TOUR_SITE;EDU;MEDICAL;MEDIA;FIN 3 / 14
ANCE;ENTERP;S_SERVICE;TRAFFIC;ENTERT;RESIDE;A_BOU_LINE;RAILWAY;RAMPAR RIVER;ROAD;EXPRESSWA Y; MSTREET;OSTREET;VEG;WATER;Bl县界A地EA; 界;P_BOU
;;58863;33463;12503;4776 "Recreate Empty Tiles""95. 36. 127. 54."7NONE "Database Connections\Connection to 10.220. 51.40.sde\S DE.NM_BASIC_MAP\S DE 地区界 _0913"IGNORE_COMPLETION_STATUS_FIELD # # Start Time: Fri Sep 19 16:03:35 2008 Restarting configuration. Configuration Restarted successfully. Updating Cache Processing feature with OID = 1 Processing feature with OID = 2 11，开始切片。
12，切片的过程中的监测。
13,切完片，应用没有使用。只好更换成原来的切片。
如果在同一个服务名下有两个切片目录存在，是因为同一个服务名曾经更 换过不同的两个 4 / 14
mxd 文件。
随着服务使用的 mxd 文件的更换相应的 cach 也随着更换。 14，我用catalog做同名服务的mxd文件切换的时候，莫名的第二次的新切 片可以用了。
15,怀疑catalog在使用切片的服务的相同的数据源，而且长时间使用没有释 放导致，正式服
务的环境，切片出不来。
16，同 catalog 做同名服务的同数据的 mxd 文件另存为 mxd 文件，此时想 保留原先的切
片而又要重新定比例切片，可以更改原先切片的名称，
此时该服务就找不到切片了，就可以重新输入比例重新设置切片，进行切 片。17，观测服务实例使用情况的时候，发现正在运行的实例有时候会涨到 10 个，
有时候会自己销毁到 3 个，正在使用的实例始终小于等于正在运行的实 例。 18，在长时间切片的过程中，有时候这个服务同时也被应用程序的很多客 户端在访问，很有
可能导致服务自己挂掉。而且重启不来。
1 9 ，严重的时候服务会自己删除掉。
20，有时候在重启服务器的时候可能导致服务器没有启动完全就开始使用
了，
可能会出现服务一直处于半启动状态，不能编辑和修改不能使用，这个时 候可以删掉在重新发布。
21, arcgismanager---Log Files ----Log File Propertie可以配置日志的级另U 22， /arcgis/scripts/Server_diag_tool ------- (1) web01(SOM,SOC) ----- Select: 1 ***************************************************************** ***************Diagnostics result for web01: ***************************************************************** 5 / 14
***************DG027 - check process: mwrpcss[PASSED] DG027 - check process: regss[PASSED] DG027 - check process: watchdog[PASSED] DG027 - check process: remotesa[PASSED] DG027 - check process: ns-slapd[PASSED] DG027 - check process: arcsom.exe[PASSED] DG027 - check process: java -jar arcgis_manager[PASSED] DG027 - check process: java/manager/service/tomcat/managerappserver[PASSED] DG027 - check process: java/manager/service/derby[PASSED] DG027 - check process: Xvfb[PASSED] DG001 - check /etc/hosts: has entry for localhost[PASSED] DG002 - check /etc/hosts: localhost = 6 / 14
127.0. 0.1[PASSED] DG003 - check /etc/hosts: has entry for web01[PASSED] DG004 - check /etc/hosts: web01 != 127.0. 0.1[PASSED] DG043 - check /etc/hosts: IP address 10.220. 19.50 is correct[PASSED] DG005 - check /etc/passwd: user agsadmin[PASSED] DG005 - check /etc/passwd: user agsuser[PASSED] DG006 - check /arcgis/: owner[PASSED] DG007 - check /arcgis/: permissions[PASSED] DG008 - check /arcgis/: has space[PASSED] DG009 - check /arcgis/servercore/tmp/mw: exists[PASSED] DG010 - check /arcgis/servercore/tmp/mw: is writable[PASSED]
