直流输电技术发展及其应用
超高压直流输电技术的发展与应用
超高压直流输电技术的发展与应用超高压直流输电技术的出现，是电力工业界的重大创新进展之一。
作为一项重要的现代电力输配技术，其在节能降耗、安全稳定和环保等方面具有显著的优势和巨大潜力。
本文将从超高压直流输电技术的发展历程、应用领域、技术优势等方面逐一介绍。
一、发展历程超高压直流输电技术的发展历程可以追溯至20世纪50年代，当时，研究人员试图找到一种能够在更长距离内传输大量电能的方法。
首先，他们引入了直流输电技术，其中利用交流电的变压器将电能转换为较高的电压和较低的电流，最终将电压降至负载端的合适值。
接下来，研究人员将这种技术扩展到更高的电压水平，这就是超高压直流输电技术。
二、应用领域目前，超高压直流输电技术已被广泛应用于许多电力工业领域，为许多电力企业赢得了很大的经济效益。
它最明显的应用领域是在大型电力工程中。
超高压直流输电技术广泛应用于远距离电力传输，这些工程通常是由长距离的输电线路和巨大容量的变电站组成，最终将电力输送到城市和工厂等现代化设施中。
三、技术优势（一）高效率：超高压直流输电技术具有高效率传输电能的特点，是传统输电方式的几倍。
在长距离输电和大容量电力传输中，超高压直流输电技术可以最大限度地减少电力的损耗。
（二）环保：超高压直流输电技术相对于其他电力传输方式，在环保方面具有明显的优势。
这种传输方式能够减少温室气体的排放，减少传输电缆的长度、降低电力系统的损耗，对减少环境污染有着积极的作用。
（三）安全稳定：超高压直流输电技术还在安全稳定方面表现良好，它可以提供更好的电力质量，更精准地控制电力的传输，以确保电力系统的安全稳定和运营效率。
总之，超高压直流输电技术是一项具有非常重要实用意义的技术，它能大幅提高电力的传输效率，减少电力系统的损耗，同时也可以保护人类环境和生态，具有广阔的应用前景。
但同时也需要认识到，该技术还存在很大的商业风险和技术难题，必须在技术和商业方面不断推进创新，以更好地实现其价值和潜力。
柔性直流输电工程技术研究、应用及发展
柔性直流输电工程技术研究、应用及发展一、本文概述随着能源结构的优化和电网技术的发展，柔性直流输电（VSC-HVDC）技术以其独特的优势，在电力系统中的应用越来越广泛。
本文旨在全面概述柔性直流输电工程的技术研究、应用现状以及未来的发展趋势。
我们将从柔性直流输电的基本原理出发，深入探讨其关键技术和设备，包括换流器、控制系统、保护策略等。
我们还将分析柔性直流输电在新能源接入、电网互联、城市电网建设等领域的应用案例，评估其在实际运行中的性能表现。
我们将展望柔性直流输电技术的发展前景，探讨其在构建清洁、高效、智能的电力系统中发挥的重要作用。
通过本文的阐述，我们希望能够为从事柔性直流输电技术研究和应用的同行提供有益的参考和启示。
二、柔性直流输电技术原理柔性直流输电技术，又称为电压源换流器直流输电（VSC-HVDC），是近年来直流输电领域的一项重大技术革新。
与传统的基于电网换相换流器（LCC）的直流输电技术不同，柔性直流输电技术采用基于可关断器件的电压源换流器（VSC），这使得它在新能源接入、城市电网增容和孤岛供电等方面具有独特的优势。
柔性直流输电技术的核心在于电压源换流器（VSC）。
VSC采用可关断的电力电子器件（如绝缘栅双极晶体管IGBT），通过脉宽调制（PWM）技术实现对交流侧电压和电流的有效控制。
VSC既可以作为有功功率的源，也可以作为无功功率的源，因此它具有更好的控制灵活性和响应速度。
在柔性直流输电系统中，VSC通常与直流电容器和滤波器并联，以维持直流电压的稳定和滤除谐波。
VSC通过改变其输出电压的幅值和相位，可以独立地控制有功功率和无功功率的传输，从而实现对交流电网的灵活支撑。
柔性直流输电技术还采用了先进的控制系统，包括换流器控制、直流电压控制、功率控制等，以确保系统的稳定运行和电能质量。
这些控制系统可以根据系统的运行状态和实际需求，对VSC的输出进行实时调整，从而实现对交流电网的精准控制。
柔性直流输电技术以其独特的电压源换流器和先进的控制系统，实现了对交流电网的灵活支撑和精准控制。
直流输电技术的发展及其在我国电网中的作用
直流输电技术的发展及其在我国电网中的作用1 绪论1.1 课题来源及研究的目的和意义随着市场经济的迅速发展，为了促进社会和经济的可持续发展，电力安全是目前我国急需关注的问题，也是最重要的能源安全问题，电力安全最贴近生活，对国计民生影响最大。
电力的安全建设对全国各行各业的正常运转以及人们的正常生活显得尤其重要。
另外，电力作为一种新式能源，其建设的安全性也同样意味着国家能源的安全。
因此，保证我国电力的安全建设和安全生产成为社会日益关注的问题，是我国电力企业应重点考虑的问题。
电力企业的建设的安全性对于企业的生产和运转是非常重要的。
并且电力安全的建设是我国电力企业最为重视的问题也是保证能源的安全的重要途径。
因为电力的安全性与人们的生活是密不可分的，因此，本文主要阐述了电力安全建设的现状，提出了电力安全建设存在的问题，并对电力安全建设的改善措施进行了探讨1.2国内外技术现状及发展趋势我国的经济发展正在飞速的进行，全国各行各业都在发生着深刻的变化，电力工程作为国家的基础工程，变化尤为明显。
由以前的国家统分统筹，变为现在的分配为主、市场为辅，真正做到了惠及全体人民。
但是由于中国的版图庞大，电力工程出现了新特征：范围广、任务杂、跨度大等。
这样的情况下，电力安全状况不能保证，为今后的安全工作开展埋下了隐患。
在我国,企业风险管理是一个相对薄弱环节。
风险意识不强,风险管理工作薄弱,是企业发生重大风险事件的重要原因。
由此,根据《企业国有资产监督管理暂行条例》(国务院令第378号)关于“国有及国有控股企业应当加强内部监督和风险控制”的要求,国务院国有资产监督管理委员会于2006年6月6日出台了《中央企业全面风险管理指引》(以下简称《指引》)。
《指引》对中央企业开展全面风险管理工作的总体原则、基本流程、组织体系、风险评估、风险管理策略、风险管理解决方案、监督与改进、风险管理文化、风险管理信息系统等方面进行了详细阐述,对《指引》的贯彻落实也提出了明确要求。
直流输电技术在电力工程中的应用及未来发展
直流输电技术在电力工程中的应用及未来发展近年来，随着经济的不断增长，人们对电力需求的增长也越来越迫切。
传统的交流稳态输电方式已经不能满足当前电力需求的发展。
因此，直流输电技术的发展应运而生。
一、直流输电技术的优点与交流输电相比，直流输电技术具有更加显著的优点。
首先，利用高压大电流直流输电，输电线路的材料、截面可以大量减少，大幅度提高了输电线路的安全性和可靠性。
其次，高压直流输电时，传输能量的损失比较小，电能的耗散较小。
这样，电力的传输效率和经济性都会得到提高。
此外，高压直流输电技术具有起伏小、电压稳定性好、布线灵活等其他优点。
二、直流输电技术的应用直流输电技术在电力工程领域中的应用日益扩大。
在国内，直流输电技术首先应用于西北地区的直流输电工程，实现了江苏和阿拉善市之间的1,500千伏、2,000千米的直流输电，成为我国首条超长交流同步直流输电。
近些年，我国还相继建设了±500千伏特高压直流电网工程、北京送津、台变地区直流输电工程、广西博白直流输电工程等等。
三、直流输电技术的未来发展直流输电技术在我国电力工程领域的应用非常广泛，但还有很大的发展空间。
未来，给电力商业模式带来新的突破，促进能源转型升级，推动新能源、智能电网等方面的技术进步和应用。
在技术方面，直流输电技术的发展方向主要有以下两个方面：1. 直流输电技术的换流技术正在加速发展。
通过相关技术的研究、创新和标准的制定等，直流输电的可靠性和稳定性得到了大幅提高。
在交流-直流转换技术方面，适应容量的扩大、压力的提高，致力于研究并开发更加高效可靠的换流技术。
2. 直流输电技术和智能电网直流输电技术具有适应性强、控制精度高、响应时间短等特点，在智能电网领域具有广泛的应用前景。
同时，将直流输电技术与智能电网技术融合，将更好地实现区域能源消纳，推动直流输电技术在智能电网领域的发展。
总之，直流输电技术在电力工程方面有着广泛的应用前景，并且其发展的前景十分可见。
高压直流输电技术的应用与发展
高压直流输电技术的应用与发展随着现代社会的不断发展和科技的日新月异，电能成为人们生活中必不可少的一部分。
电力的传输线路是电力系统中一个非常重要的环节，同时也是电能传输的主要手段。
传统的交流输电系统存在着能量损失大，远距离输电过程中线路电压波动大的问题，因此人们开始研究和应用高压直流输电技术，并在实践中获得了很多成功的经验，促使了高压直流输电技术的不断发展与完善。
一、高压直流输电技术的简介高压直流输电技术，简称HVDC技术，是一种能够将电能进行远距离或海底输送的高效而可靠的电力输电技术。
它的理论基础来自于电力系统的稳态分析和电气发展的进步。
它利用高压直流电源驱动输电线路上的直流电流，从而实现电能的高效输送。
与传统的交流输电技术相比，HVDC输电技术具有输电功率大，输电距离远，能源转换效率高等优点，可以满足大规模电能传输的需要。
二、高压直流输电技术的应用领域1. 长距离输电HVDC技术具有输电距离远，功率大的特点，因此广泛应用于长距离输电。
它可以有效地解决交流输电存在的线路电阻、电感等问题，从而减少电能的损耗，在长线路上实现稳定高效的电能输送。
2. 降低传输线路成本HVDC队列路的成本较传统的交流输电路线更低，传输损失也较低，比如在远程海底输电、联合B网的传输、地区供电与区域供电等领域都有广泛的应用。
与此同时，一些发电站、变电站等设施也可以采用HVDC技术，从而降低电气设备的投资成本和运行维护的费用。
3. 不受载波影响的通讯HVDC技术的通讯方式不受交流载波信号的影响，其频带可适用于自动装置的控制和保护方面。
4. 特殊用途HVDC技术在船舶上也得到了广泛的应用，因为大型船只需要通过电力驱动推进器、作业设备等，HVDC技术能为电池系统、电动机系统提供高压直流，同时实现海底电缆对船只的供电。
三、HVDC的技术概念高压直流输电技术的实现需要涉及到一些技术概念，例如电势、电压、电流等。
其中，电势是用来表示电场强度的物理量，主要是用于描述带电体之间的相对差异；电压是指电场向负电带电体流动的电势差；电流则是指单位时间内流过电路的电荷量，其大小和方向与传导介质中的移动自由电荷密度有关。

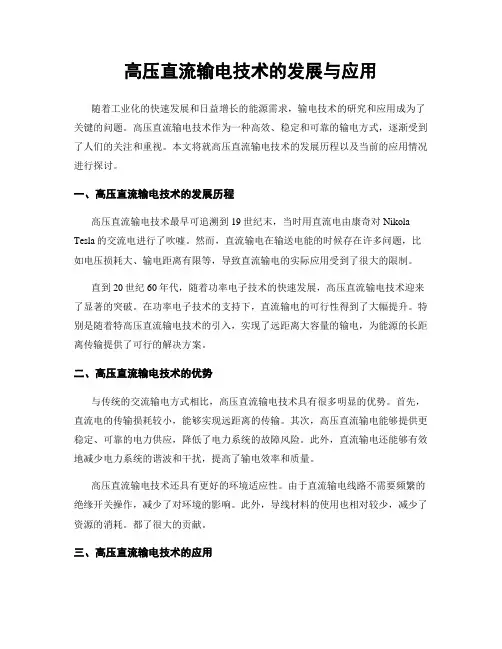

高压直流输电技术的发展与应用
高压直流输电技术的发展与应用随着工业化的快速发展和日益增长的能源需求，输电技术的研究和应用成为了关键的问题。
高压直流输电技术作为一种高效、稳定和可靠的输电方式，逐渐受到了人们的关注和重视。
本文将就高压直流输电技术的发展历程以及当前的应用情况进行探讨。
一、高压直流输电技术的发展历程高压直流输电技术最早可追溯到19世纪末，当时用直流电由康奇对Nikola Tesla的交流电进行了吹嘘。
然而，直流输电在输送电能的时候存在许多问题，比如电压损耗大、输电距离有限等，导致直流输电的实际应用受到了很大的限制。
直到20世纪60年代，随着功率电子技术的快速发展，高压直流输电技术迎来了显著的突破。
在功率电子技术的支持下，直流输电的可行性得到了大幅提升。
特别是随着特高压直流输电技术的引入，实现了远距离大容量的输电，为能源的长距离传输提供了可行的解决方案。
二、高压直流输电技术的优势与传统的交流输电方式相比，高压直流输电技术具有很多明显的优势。
首先，直流电的传输损耗较小，能够实现远距离的传输。
其次，高压直流输电能够提供更稳定、可靠的电力供应，降低了电力系统的故障风险。
此外，直流输电还能够有效地减少电力系统的谐波和干扰，提高了输电效率和质量。
高压直流输电技术还具有更好的环境适应性。
由于直流输电线路不需要频繁的绝缘开关操作，减少了对环境的影响。
此外，导线材料的使用也相对较少，减少了资源的消耗。
都了很大的贡献。
三、高压直流输电技术的应用高压直流输电技术目前已经在世界各地得到了广泛应用。
特别是在远距离、大容量的电力传输领域，高压直流输电技术展现出了独特的优势。
在中国，特高压直流输电已经成为了重点推进的项目。
例如“西部大开发”项目，通过特高压直流输电技术将西部地区丰富的能源资源输送到东部地区，实现了能源的均衡布局。
同时，随着技术的不断进步，高压直流输电的应用范围也逐渐扩大，涉及到交通、航天、通信等领域。
四、高压直流输电技术的面临的挑战尽管高压直流输电技术具有很多优势，但是也面临着一些挑战。
柔性直流输电工程技术研究、应用及发展
柔性直流输电工程技术研究、应用及发展一、本文概述1、简述柔性直流输电技术的背景和发展历程随着能源结构的优化和电网互联的需求增长，直流输电技术以其长距离、大容量、低损耗的优势，在电力系统中占据了举足轻重的地位。
然而，传统的直流输电技术，如基于晶闸管的直流输电（LCC-HVDC），存在换流站需消耗大量无功、无法独立控制有功和无功功率、对交流系统故障敏感等问题。
因此，柔性直流输电技术（VSC-HVDC）应运而生，它采用电压源型换流器（VSC）和脉宽调制（PWM）技术，实现了对有功和无功功率的独立控制，并具有快速响应、灵活调节、易于构成多端直流系统等优点。
柔性直流输电技术的发展历程可以追溯到20世纪90年代初，当时基于绝缘栅双极晶体管（IGBT）的VSC技术开始应用于风电场并网和孤岛供电等领域。
随着电力电子技术的快速发展，VSC的容量和电压等级不断提升，使得柔性直流输电技术在电网互联、新能源接入、城市配电网等领域得到了广泛应用。
进入21世纪后，随着全球能源互联网的提出和新能源的大规模开发，柔性直流输电技术迎来了快速发展的黄金时期。
目前，柔性直流输电技术已经成为直流输电领域的研究热点和发展方向，其在全球范围内的大规模应用也为电力系统的智能化、绿色化、高效化发展提供了有力支撑。
2、阐述柔性直流输电技术在现代电力系统中的重要性在现代电力系统中，柔性直流输电技术已经日益显示出其无法替代的重要性。
它作为一种先进的输电技术，不仅克服了传统直流输电技术的局限性，还以其独特的优势在现代电网建设中占据了举足轻重的地位。
柔性直流输电技术的灵活性和可控性使得它在大规模可再生能源接入电网中发挥了关键作用。
随着可再生能源如风能、太阳能等的大规模开发和利用，电网面临着越来越大的挑战。
这些可再生能源具有随机性、波动性和间歇性等特点，对电网的稳定性造成了威胁。
而柔性直流输电技术通过其独特的控制策略，可以实现对有功功率和无功功率的独立控制，从而有效地解决可再生能源接入电网所带来的问题，提高电网的稳定性和可靠性。
高压直流输电技术应用及其优化
高压直流输电技术应用及其优化随着电力需求不断增长，传统交流输电方式面临着越来越大的挑战。
在这种情况下，高压直流输电技术应运而生，被广泛应用于电力输送中。
本文将探讨高压直流输电技术的应用及其优化。
一、高压直流输电技术的优势相比于交流输电，高压直流输电具有以下几个显著的优势。
首先，高压直流输电可以实现长距离输电，损耗较小。
在交流输电中，电流会因为导线电阻而产生较大的损耗，而高压直流输电则能够通过提高电压来降低电流，减少能量损耗。
其次，高压直流输电可以提高输电线路的受载能力。
由于电流较小，输电线路承受的负荷也较小，因此可以减少线路的损耗。
另外，高压直流输电还具有更好的稳定性和可控性。
相比于交流输电，高压直流输电可以通过改变极性来实现快速的电压调节，提高系统的调节性能。
二、高压直流输电技术在实际应用中的挑战尽管高压直流输电技术具有众多优势，但在实际应用中仍然面临着一些挑战。
首先，高压直流输电需要大量的设备和技术支持。
相比于传统的交流输电系统，高压直流输电系统需要更多的换流设备和控制装置，同时对于逆变器和换流器的质量要求也更高。
其次，高压直流输电需要通过特殊的电缆进行输电，这需要对电缆进行加强以承受高压的压力。
同时，由于电缆的成本较高，因此在一些发展中国家和偏远地区，高压直流输电的应用受到了一定的限制。
另外，高压直流输电系统的运维和维修成本也较高。
由于系统需要大量的控制和监测设备，因此需要投入大量的人力和物力进行运维和维修工作，增加了系统的运营成本。
三、高压直流输电技术的优化为了更好地应对高压直流输电技术面临的挑战，需要进行相应的技术优化。
首先，需要继续加大对高压直流输电技术的研究和发展力度，不断提高系统的性能。
这包括提高控制装置和监测装置的稳定性和可靠性，降低设备的功耗和温升，提高系统的运行效率。
其次，需要进一步降低高压直流输电系统的成本。
这可以通过提高逆变器和换流器的生产工艺，提高设备的可靠性和稳定性，减少设备的维修和更换频率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 直流输电的特点和适用范围
对于多端直流输电技术，我国也开展过试验研究 工作。由于直流断路器没有电流过零点可以利用， 灭弧问题难以解决，给制造带来困难，缺乏满意的 产品提供给工程使用，加上其控制系统复杂，使多 端直流工程发展缓慢。 世界上只有意大利－撒丁岛（三端）和魁北克－ 新英格兰（五端，目前按三端运行）等少数几个工 程，还需要在运行实践中进行考验和改进。
±800kV，6400MW ±1000kV，9000MW
三、特高压交直流输电技术的特点和功能定位
80年代初期以来，我国电力工作者在三峡电 站及其输电系统规划、西电东送和全国联网 研究中，对交、直流输电的特点和适用范围 进行过大量全面深入的研究工作。 基本的共识可归纳为：交、直流输电方式 各有所长，本身没有排他性，而是互相补充 的；在电网规划和建设中要注意发挥各自的 优势，使两种输电方式各尽所能，相得益彰。
(1) 20世纪50年代汞弧阀问世，为直流输 电技术的商业性运营提供了技术条件。
(2) 1954年建成世界上第一个直流输电工 程：瑞典哥特兰岛海底电缆直流输电工 程。
3、采用固态晶闸管（可控硅）的直流输电技术 (1)20世纪70年代，汞弧阀被固态晶闸管代替。 (2)直流输电工程的经济性和可靠性得到很大提高。 (3)直流输电工程呈逐年增长趋势，到1990年：
5、 采用直流输电新技术的工程
目前处于发展阶段，主要为小容量短距离轻型直流输电 和背靠背联网工程，工程实例如下： 1997年3月，瑞典Hellsjon，世界第一条采用新型换流阀 的试验线路：±10kV,3MW,10km。 1998年5月，瑞典Gotland，世界第一条商业营运的轻型直 流输电线路，50MW,70km。 1999年，澳大利亚Directlink工程，当时世界上最大的轻 型直流输电工程，180MW，65km。 2000年6月，美国和墨西哥边界Eagle Pass，世界上第一 个采用新型直流输电技术的背靠背换流站，36MW， ±15.9kV。
5、 采用直流输电新技术的工程
2000年8月，丹麦 Tjæreborg示范工程，7.2MW，±9kV， 4.3km长，将位于Tjæreborg的风力发电站与交流主网相 联。
2002年4月，澳大利亚Murraylink工程，200MW，±150kV， 180km，建设目的是使南部电网与Victoria州电网互联。 该工程将是世界上最长的地下电缆输电项目。
转动惯量有关。受端交流系统必须有一个相对于直
流系统规模的最小的转动惯量，来为交、直流输电
系统的安全稳定运行提供必要条件。可以采用有效
直流惯性常数来表示相对转动惯量，其定义如下：
H dc
交流系统的总转动惯量，MW .S 直流联络线额定输送功率, MW
4．特高压直流系统需要坚强交流输电网的支持
为了交、直流输电系统的安全稳定运行， 要求有效直流惯性常数至少为2-3秒。因此， 对于很少或没有发电机的受端交流系统， 必须采用同步调相机以增大系统的惯量。
连续换相失败，将进一步恶化交流系统的运
行，会导致系统稳定破坏。
4．特高压直流系统需要坚强交流输电网的支持 作为一种初步评估的手段，通常采用有效短路比 （ESCR）来评估交流系统的强弱程度：
交流系统短路容量 容性无功补偿容量 ESCR 直流换流器额定功率
（1）传统交流系统的强弱程度分类如下： 强，如果ESCR大于5； 中，如果ESCR在3至5之间； 弱，如果ESCR小于3。
4．特高压直流系统需要坚强交流输电网的支持
（3）送端交流系统具有足够的强度，一方面 可以为直流系统整流站提供足够的无功和电
压支撑；另一方面承受由直流输电系统故障
而带来的有功和统故障而需要切除的
送端发电机组台数。
4．特高压直流系统需要坚强交流输电网的支持
2400km前苏联埃基巴斯图兹—欧洲中部（已停建）
(4) 最长海底电缆
242 km,挪威—丹麦
(5) 多端直流输电系统
加拿大-美国五端直流输电系统，按三端直流运行。 意大利－撒丁岛三端直流输电系统。
二、目前国际上直流输电达到的水平
2.我国目前的水平
±500kV，3000MW，3000A，目前世界上单个双
2002年5月，美国Cross-Sound联络工程，330MW，±150kV，
40km长，建设目的是通过海底电缆使位于New Mavend的 Connecticut电网与纽约长岛电网联网。
6、直流输电控制保护系统的新进展
1)
目前已广泛采用的控制保护系统为：
硬件采用模块集成和软件采用功能块编程的 多处理器系统 与一次系统的信息交换采用光纤 换流站内设备信息交换采用网络 站间通讯采用光纤 信息已实现GPS定时
不需要采用大量无功补偿装臵，减少并联电容 器组数。 甩负荷过电压和阀侧短路电流降低。 低次谐波谐振的可能性降低。
换流站占地减少。
4、直流输电技术的新进展
CCC（电容器换相换流器)主要缺点如下： 在换相故障时，如果电容器持续充电到 过电压水平，换流器会失去自恢复能力。 除了需要加MOV对电容器进行保护外， 还要求换流阀工作稳定和能够承受大的 电压跃变，并应配备高性能的滤波器。 会增大直流侧的谐波。
国电网互联的进展，直流输电已成为主 要的输电方式之一。
2. 直流输电的特点和适用范围
目前，我国采用的直流输电技术主要是端对 端直流输电和背靠背直流联网技术，其中： 端对端直流输电技术作为“直达快车”， 适用于超过交、直流经济等价距离（目前对 于500千伏交流输电和±500kV直流输电约为 700～1000公里；对于1000千伏交流输电和 ±800kV直流输电约为1100～1400公里）的远 距离、大容量输电； 背靠背直流技术适用于不同频率以及不易 协调的系统间的联网。
极电流最大、换流能力最强的直流输电工程（例
如三峡等直流输电工程）。 ±800kV，6400MW，4000A，世界上首个6400MW 特高压直流输电工程（例如在建的金沙江一期直 流输电工程）。
二、目前国际上直流输电达到的水平
3.我国直流电压等级研究情况
±500kV，3000MW
±660kV，4000MW
4、直流输电技术的新进展
（3）采用新型全控型电力电子器件IGBT的全 可控型换流器
其特点是开关频率高、损耗小。主要优点如下：
可以对有功和无功功率进行精确控制。 无需外部交流网提供换相电压，不会发生换相失败。 可以很好地解决换流器谐波问题。 大大减少无功补偿设备容量和换流站占地面积。 在瑞典和美国等国家已有工程实例，但目前阶段主 要为小容量短距离轻型直流输电和背靠背联网工程， 有待于进一步发展和成熟。
4、直流输电技术的新进展
（2）采用新型电力电子器件（GTO）的自换相换
流器 主要优点是：
在换流母线电压很低时，仍能继续工作，大大降低换 相失败的可能性。 换流站占地仅为传统换流站的一半，因为无功补偿设 备可以减少很多。 考虑交直流系统故障时换流器元件的电流和电压设计 系数大大降低 目前正处于研发阶段。在日本中央电力研究所建有 该换流器的模型。
2）控制保护系统正向全面微机化、智能化 和小型化发展，并更加安全可靠
二、国际上直流输电达到的水平
1.国外目前的水平 (1)最高直流电压：
±600kV，巴西伊泰普HVDC工程 ±750kV，前苏联埃基巴斯图兹—欧洲中部（已停建）
(2) 最大输送容量
巴西伊泰普630万千瓦（2条±600kV线路）
(3)最长直流架空线路
2. 直流输电的特点和适用范围
新的基于全可控元件的直流输电技术，可以 部分克服目前常规直流输电的一些问题，但
还处于发展的初期，短期内难以满足远距离、
大容量输电的需要。
3．特高压交直流输电的功能定位
特高压交流与特高压直流在电网中的应用是相辅相成和互 为补充的。
特高压交流可以形成坚强的网架结构，因此，特高压交流
4．特高压直流系统需要坚强交流输电网的支持
（2）随着交、直流输电系统控制的改进， 在具备条件时也可以考虑采用如下的分 类：
强，如果ESCR大于3； 弱，如果ESCR在2至3之间； 极弱，如果ESCR小于2。
4．特高压直流系统需要坚强交流输电网的支持 受端交流系统保持所要求的电压和频率的能力还与其
1、交流输电的特点和适用范围
在电力系统中，交流是主要的输电方式，其特 点是： 兼有输电和网络功能，适用于构建电网的主网 架和各级输电网络，充分发挥同步电网的功能； 在输电线路的中间可以落点，满足向中间地区 供电的需要，电力的传输、交换、疏散十分灵 活； 对电源和负荷变化的适应性较强。
1、交流输电的特点和适用范围
4．特高压直流系统需要坚强交流输电网的支持
同时，如果直流输电系统故障导致直流单极 或双极闭锁以后，坚强的受端交流系统能够
承受由此而引起的功率突变的冲击，系统运
行电压和频率能够保持在正常范围内，可以
防止切负荷的发生，或尽量减少负荷损失。
4．特高压直流系统需要坚强交流输电网的支持
对于弱交流系统，在发生严重故障后，交流 系统电压不能正常恢复，多个逆变站会发生
已有43个HVDC工程投入营业运行，总容量 31200MW。 计及正在建设和计划中的HVDC工程，共62个。
4、直流输电技术的新进展
进入20世纪90年代，直流输电技术进一 步得到提升，直流输电技术又有新的进 展，其主要目的如下： 改善直流输电运行特性 大幅度简化设备 减少换流站占地 降低造价
4、直流输电技术的新进展
