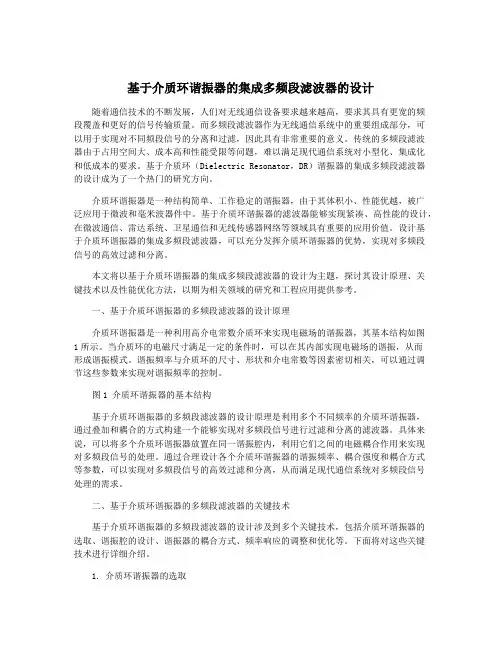

基于介质环谐振器的集成多频段滤波器的设计
基于介质环谐振器的集成多频段滤波器的设计随着通信技术的不断发展，人们对无线通信设备要求越来越高，要求其具有更宽的频段覆盖和更好的信号传输质量。
而多频段滤波器作为无线通信系统中的重要组成部分，可以用于实现对不同频段信号的分离和过滤，因此具有非常重要的意义。
传统的多频段滤波器由于占用空间大、成本高和性能受限等问题，难以满足现代通信系统对小型化、集成化和低成本的要求。
基于介质环（Dielectric Resonator，DR）谐振器的集成多频段滤波器的设计成为了一个热门的研究方向。
介质环谐振器是一种结构简单、工作稳定的谐振器，由于其体积小、性能优越，被广泛应用于微波和毫米波器件中。
基于介质环谐振器的滤波器能够实现紧凑、高性能的设计，在微波通信、雷达系统、卫星通信和无线传感器网络等领域具有重要的应用价值。
设计基于介质环谐振器的集成多频段滤波器，可以充分发挥介质环谐振器的优势，实现对多频段信号的高效过滤和分离。
本文将以基于介质环谐振器的集成多频段滤波器的设计为主题，探讨其设计原理、关键技术以及性能优化方法，以期为相关领域的研究和工程应用提供参考。
一、基于介质环谐振器的多频段滤波器的设计原理介质环谐振器是一种利用高介电常数介质环来实现电磁场的谐振器，其基本结构如图1所示。
当介质环的电磁尺寸满足一定的条件时，可以在其内部实现电磁场的谐振，从而形成谐振模式。
谐振频率与介质环的尺寸、形状和介电常数等因素密切相关，可以通过调节这些参数来实现对谐振频率的控制。
图1 介质环谐振器的基本结构基于介质环谐振器的多频段滤波器的设计原理是利用多个不同频率的介质环谐振器，通过叠加和耦合的方式构建一个能够实现对多频段信号进行过滤和分离的滤波器。
具体来说，可以将多个介质环谐振器放置在同一谐振腔内，利用它们之间的电磁耦合作用来实现对多频段信号的处理。
通过合理设计各个介质环谐振器的谐振频率、耦合强度和耦合方式等参数，可以实现对多频段信号的高效过滤和分离，从而满足现代通信系统对多频段信号处理的需求。
最新C波段介质谐振器稳频振荡源汇总
C波段介质谐振器稳频振荡源C波段介质谐振器稳频振荡源刘松德【摘要】详细介绍了C波段介质谐振器稳频振荡源的工作原理、电路分析、设计和调试，并给出了测试结果及使用情况。
【关键词】介质谐振器，振荡源，频率稳定度C Band Oscillator Stabilized theFrequency with the Dielectric ResonatorLiu Songde(Nanjing Research Institute of Electronics Technology Nanjing 210013)【Abstract】This paper describes the principles, circuit analysis, design and test of c band oscillator stabiliged the frequency with the dielectric resonator. This paper also gives the measurement results and application.【Key words】dielectric resonator, oscillator,frequency stability1 引言随着雷达、电子对抗、卫星通信事业日新月异地发展，越来越迫切地需要性能优良的微波振荡源。
由于高Q介质谐振器、微波低噪声晶体相继问世，各种波段介质谐振器稳频振荡源也脱颖而出。
它们具有体积小、重量轻、结构简单、成本低、相位噪声较低和频率稳定度高等优点。
本振荡源采用反馈型电路结构，具有频带宽、调试方便和不跳模等优点。
2 介质谐振器工作原理及设计电磁波是高介电常数介质向空气入射时在分界面上发生的反射和折射，当入射角大于或等于临界角时，电磁波发生全反射。
介质的介电常数越高，临界角越小，全反射现象越完善，介质表面形成磁壁。
磁壁所围成的介质块构成介质谐振器。
谐振电路工作原理
谐振电路的工作原理1. 引言谐振电路是一种特殊的电路，它能够在特定的频率下产生共振现象。
谐振电路由一个电感器和一个电容器组成，它们之间通过一个交流信号源连接。
在特定的频率下，谐振电路可以实现能量的最大传输。
2. 能量传输原理谐振电路中的能量传输是通过电感器和电容器之间的相互作用来实现的。
2.1 电感器电感器是一种储存能量的元件，它由线圈组成。
当通过线圈中流过交流信号时，会在线圈周围产生磁场。
这个磁场会与线圈内部的自感感应产生相互作用，从而导致能量传输。
2.2 电容器电容器是一种储存能量的元件，它由两个导体板之间夹着绝缘层组成。
当两个导体板上有不同的电荷时，会在其周围产生电场。
这个电场会与导体板之间的介质极化产生相互作用，从而导致能量传输。
2.3 能量传输过程在谐振电路中，交流信号源会产生一个特定频率的交流信号。
当这个频率与谐振电路的共振频率相匹配时，能量传输效果最好。
当交流信号通过电感器时，线圈中会产生一个磁场。
这个磁场会储存一部分能量。
同时，由于线圈内部的自感感应，磁场会与电感器内部的自感产生相互作用。
在同一时间，交流信号也通过电容器。
两个导体板之间的介质极化会储存一部分能量。
同时，由于导体板之间的电场作用，介质极化会与电容器内部的极化现象产生相互作用。
由于磁场和电场都是能量传输的载体，在谐振频率下它们之间会发生共振现象。
共振现象使得能量在电感器和电容器之间来回传输，并且保持不断地增强。
3. 共振频率共振频率是谐振电路中最重要的参数之一。
它决定了谐振电路是否能够实现最大能量传输。
3.1 共振频率的计算在串联谐振电路中，共振频率可以通过以下公式计算：[ f_r = ]其中，(f_r)是共振频率，(L)是电感器的感值，(C)是电容器的电容。
在并联谐振电路中，共振频率可以通过以下公式计算：[ f_r = ]3.2 共振频率的意义共振频率决定了谐振电路中能量传输的效果。
当输入信号的频率与共振频率相匹配时，能量传输效果最好。
现代滤波器设计讲座(4-2介质谐振器)
Freq[GHz]
3.5 3 2.5 2 1.5 1 0 20 H[mm] 40 60
终端短路环形介质谐振器
终端短路环形介质谐振器模 式图
终端短路环形介质谐振器模式图
Mode Chart
当介质高度L小 于40mm时，最低 模式是TM010。当 介质高度大于 40mm时，最低模 式是TM110。 介质高度L小 于40mm时最低模 式是单模。当介质 高度大于40mm时， 最低模式是简并模。
介质加载空腔模或屏蔽介质谐振模
根据介质体和金属腔体间电磁相互作用的强弱，可分为微扰和强 相互作用两类。前者仍保持原系统的特征，后者使两者“融合” 成一体，构成全新的系统。例如，金属空腔加入介质体后，在一 定的加载条件下，则不仅使空腔模的场分布和谐振频率变化。而 且，还要产生新的模式和模式间的耦合及转换。屏蔽介质谐振器 当屏蔽对谐振器的场有极大影响时，也会产生新的模式和模式之 间的耦合及转换。这种模式依赖于腔体结构和介质体的几何结构。
回音壁模
对于旋转对称的圆盘和球型介质谐振器，当工作 在高阶周向模时就形成回音壁模，其电磁能主要 集中在介质-空气界面和焦散面之间，具有极高 的Q值，且随周向模指标的增加而增大。在毫米 波和激光技术中，回音壁模有极广泛的应用前景
干涉谐振模
利用电磁波传播过程中介质分界面的反射和透射效应 形成一定的谐振特性。例如，波导介质谐振器 （WDR）是在波导中引入一组矩形、柱形、盘形或 球形介质，使该结构产生波导-介质谐振。它的特点 是本征谱较容积模稀疏，故可以通过截止波导消散模 （Evanescent Mode）的耦合，以抑制寄生通道。
谐振器简介介绍
热处理与冷加工
通过严格控制温度、压力 和时间，对材料进行热处 理和冷加工，以获得所需 的物理性能和机械强度。
制造流程与设备
清洗与切割
光刻与刻蚀
使用等离子清洗设备对基材进行清洗，去 除表面污垢和杂质，然后使用切割设备将 基材切割成所需大小。
通过光刻技术将设计好的图案转移到基材 表面，然后使用刻蚀设备将图案刻蚀到薄 膜中。
镀膜与去膜
封装与测试
在薄膜表面镀上所需的金属膜，以实现电 极功能，然后使用去膜剂将多余的金属膜 去除。
将谐振器封装在密封的容器中，然后进行 性能测试和校准，以确保其符合设计要求 。
品质检测与控制
外观检测
检查谐振器的外观是否平整、光滑， 无划痕、气泡等缺陷。
性能测试
对谐振器的频率、品质因数、温度稳 定性等性能指标进行测试和评估。
CHAPTER 05
谐振器的未来展望与建议
技术发展与市场需求的预测
总结词
未来谐振器市场需求将持续增长，而技术发 展将推动产品性能提升和成本降低。
详细描述
随着科技进步和电子设备小型化、高性能化 的发展，谐振器市场需求将持续增长。同时 ，新技术的发展将推动谐振器产品性能提升 和成本降低，为市场提供更多选择和更优质 的产品。
提高产品性能与降低成本的建议
要点一
总结词
要点二
详细描述
提高产品性能和降低成本是谐振器发展的关键，可以通过 材料创新、工艺改进和生产自动化等方式实现。
1. 材料创新：探索和开发新型材料，提高谐振器的性能和 稳定性。2. 工艺改进：不断优化生产工艺，提高生产效率 和产品质量。3. 生产自动化：采用自动化生产线和智能制 造技术，降低生产成本和提高生产效率。
谐振器原理
谐振器原理谐振器是一种能够在特定频率下产生共振现象的装置，它在许多领域都有着重要的应用，比如无线通信、声学设备、电路等。
理解谐振器的原理对于我们深入掌握其工作机制和优化设计具有重要意义。
首先，谐振器的原理基础是共振现象。
共振是指当外界作用力的频率与物体自身的固有频率相同时，物体会产生振幅增大的现象。
而谐振器正是利用了这一特性，通过调节其固有频率与外界信号频率相匹配，从而实现信号的放大、选择和滤波等功能。
其次，谐振器的原理涉及到能量的存储和损耗。
在谐振器中，能量的存储主要通过振动系统实现，而能量的损耗则主要来自于系统的阻尼。
当外界信号频率与谐振器的固有频率匹配时，能量将被高效地存储和传递，而当频率不匹配时，能量将被耗散，从而实现对信号的选择性放大或滤波。
此外，谐振器的原理还涉及到振动系统的特性。
振动系统的特性取决于其固有频率、阻尼比和品质因数等参数。
固有频率决定了谐振器的工作频率范围，阻尼比则影响了共振峰的宽度和形状，品质因数则是衡量谐振器性能优劣的重要指标。
最后，谐振器的原理还与材料的选择和结构设计密切相关。
不同的材料具有不同的机械特性和损耗特性，因此在谐振器设计中需要根据具体的应用需求选择合适的材料。
同时，结构设计也对谐振器的性能有着重要影响，合理的结构设计能够提高谐振器的品质因数和稳定性。
总之，谐振器作为一种能够实现信号放大、选择和滤波的重要装置，其原理涉及到共振现象、能量存储和损耗、振动系统特性以及材料选择和结构设计等多个方面。
深入理解谐振器的原理对于我们更好地应用和优化谐振器具有重要意义，也有助于我们在相关领域取得更好的研究和应用成果。
微波技术原理 第5章 微波谐振器
§5.7 谐振器的测量
I+
～
C
R
L
Yin
半功率点对应于导纳实部等
于虚部，即
，
δ1 → f1
把待测谐振器
g = -b 做为负载，测量其
归一化输入导纳。
g=∞
改变信号源频率，
g = b 可以得到 yin 随频 率变化的导纳圆。
δ2 → f2
外观品质因数： 有载品质因数：
只要在导纳图中画出b=±1和b=±(g+1)的轨 迹，就可求出 Qe 和 QL 。
当固定a 和 l 时， 当 l < 2.1a 时， 当 l > 2.1a 时，
TE111是圆柱腔基模。 TM010是圆柱腔基模。
作业：P175
5.5, 5.6, 5.9
§5.4 介质谐振器和开腔 1. 圆柱TE01δ谐振模式的介质谐振器
圆柱TE01传输模
其中Zd和Zα分别代表圆柱内介质区和真空区的波阻抗: 边界条件：电场和磁场的切线分量连续，所以
本征值方程
2. 微带电路中的介质谐振器
Z
ε0
TE01δ谐振模式的场分布:
L/2
εr 0
εs -L/2
边界条件：侧面 r = a 处切向分量Hz , Eφ连续。
边界条件： 底面z =±L/2 处切向分量Hr , Eφ连续。
一般可以通过调节H 以改变谐振频率。谐振频率随 H的变化关系见图5-26 (pp166)。
§5.6 谐振器的激励和耦合 1. 谐振器与外电路的耦合系数
R
L
Z0
C
Z0
L
C
R
定义耦合系数：
串联谐振时：
并联谐振时：
(1)若β< 1，该耦合称为欠耦合； (2)若β= 1，该耦合称为临界耦合； (3)若β > 1，该耦合称为过耦合；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
介质谐振器的工作原理
我们目前所接触到的最基本的介质器件是介质谐振器。
要想了解介质谐振器的工作原理首先要了解金属波导与谐振腔。
一、 金属波导的一般特性
传输电磁能量或电磁信号的途径可分为两类，一类是电磁波在空间或大气中的传播，另一类是电磁波沿波导系统的传播。
人类最初应用的电磁波导波系统是双线传输线，双线传输线主要用在频率较低的场合，当使用频率逐步提高时，双线传输线的传输损耗以及辐射损耗急剧的增加，为了克服辐射损耗，采用了同轴线结构。
但是同轴线中所采用的模式仍然是TEM模，必须有内外两根导体，到了频率更高时内导体的损耗变得很严重。
在微波频段即分米波段和厘米波段人们发现，用一根中空的金属管来传输电磁波是可行的和方便的。
在空管中不可能传播TEM模式，因此采用TE模或TM模，这就是金属波导或称为波导管。
到了短毫米波段及亚微毫米波段金属波导的截面积尺寸太小，加工不易，因此采用介质波导作为传输系统。
在光波段使用光学纤维和光波导也是介质波导。
光学纤维简称光纤现在已成为传输电磁信号的主要手段。
为了近似地实现短路面的边界条件可以用具有高导电率的导体即金属构成的边界面，这样就形成金属波导或称波导管。
金属波导可以由一根波导管构成，也可以由多根波导管构成。
略去导体表面损耗时，可将边界看作短路面。
波导波的特点是存在一个截止频率，当工作频率高于截止频率时，纵方向为快行波，横方向为驻波，工作频率低于截止频率时，纵方向成为衰减场或渐消场，横方向仍然为驻波。
金属波导的传播特性为ωc=T/(με)1/2 =cT/(με) 1/2或Fc= cT/2∏(με) 1/2临界状态下，电磁波在介质中的波长就是横向波长，即λT=2∏/T=1/fc(με)1/2相应的临界状态下真空中的波长称为临界波长。
当电磁波的角频率大于波长的临界角频率时，电磁波可在波导中传播，反之，波导是截止的。
临界角波数决定于波导的截面形状和尺寸。
二、 金属波导的波阻抗
金属壁是由良导体构成而非理想导体，因此电磁波在波导中传播时一定会有功率损耗，从而造成电磁波沿传播方向上的衰减。
其衰减常数为：
а=1/4σδ*H2dL/P；
式中，L为波导的横截面的闭合边界线；P为波导中传输的功率流，σ为波导壁的导电
率；δ为波导壁材料中电磁波的趋肤深度。
完全被短路面或开路面包围的封闭电磁系统就是谐振系统。
通常用高导电率的导体即金属近似地实现短路面的边界条件，这就是金属壁的谐振腔。
当略去腔壁损耗，即认为腔壁由理想导体构成，同时腔内充满不导电的无损媒质时，就是理想的谐振腔。
我们在描述谐振腔之前先做如下定义；矩形波导和矩形谐振腔的边界面与矩坐标系统的做表面重合。
谐振腔的高度为b、宽度为a。
当矩形波导中a＞b时，TE10模的临界角波数最小，即临界角频率最低，因此TE10模为最低模。
当b＜a/2时TE20模是次低模，而当b＞a/2 时，TE01模为次低模。
当矩形波导中a=b时，称为正方形截面波导，此时TE10模与TE01模临界角频率相同，此时的波导单模的传输带宽为零。
因此正方形的波导没有实际用途。
三、 圆柱坐标系的波导与谐振腔
研究边界面与圆柱坐标系统的坐标面重合的波导和谐振腔，他们包括圆波导，同轴线，圆柱腔，同轴腔，扇形截面波导与谐振腔等柱形系统。
也包括径向线，喇叭波导等非柱形波导系统。
柱形波导的临界波长λ为：λcTM= 2∏/TTM(με) 1/2
介质波导与介质谐振器
金属波导与金属谐振腔广泛应用于分米波厘米波以及较长的毫米波段。
由于波导的横截面及谐振腔的尺寸与波长相近，例如矩形波导工作在TE01模时，其宽边尺寸大于二分之一波长，因此到了短毫米波段以及亚毫米波段，金属波导及谐振腔的尺寸太小，难于制造。
在红外波段或可见光波段，即波长为微米量级时应用金属波导或谐振腔更不可能。
为此，介质波导以及介质谐振器迅速的发展起来并获得广泛的应用。
虽然介质波导及介质谐振器的尺寸也处于波长可以相比的量级，但易于用微细加工手段制成微小尺寸。
例如，截面尺寸为微米量级的光学纤维及光波导都属于介质波导。
金属波导中的场可以被看成是平面波在导体面之间往复反射造成的，介质波导中的场也可被看成是电磁波在介质界面之间全反射所造成的。
因此，被疏媒质包围的密媒质就形成介质波导。
理想的金属波导内电磁场沿横向呈驻波，在波导边界以外近似于理想导体，不存在电磁场。
在介质波导内电磁场沿横向呈驻波，但在介质波导外仍然存在电磁场，它沿横向呈渐减状态，称渐消场。
在充填均匀媒质的金属波导中，TE模和TM模可以单独的满足波导壁的短路边界条件，因此永远可以将TE模与TM模分开，他们都可以在金属波导中传播。
当金属波导中填充两种以上的媒质时，或部分充填介质时，电磁场除满足导体壁上的边界条件外，还必须满足媒质界面的连续条件。
在均匀填充两种以上媒质的情况下只能有TE与TM的混合模式HEM模式。
在了解了以上内容以后，我们可以接下来进一步了解介质谐振器。
早在1939年，介质谐振器的概念和理论就已经被提出但因为没有找到适当的介质材料，这个理论沉睡了20多年，未获得实际的发展，到了20世纪60年代金红石瓷等高介电率陶瓷（ε≈80~100）的研制成功，使介质谐振器又开始被人们注意。
但是因为金红石瓷的温度系数太高，限制了它的实际应用。
20世纪70年代研制了钛酸钡系和钛酸锆系陶瓷，它们的介电率高，损耗小，温度系数低，才使得介质谐振器实用化。
介质谐振器具有体积小，重量轻，品质因数高，稳定性好等优点。
特别是便于应用在微带电路或微波集成电路中和毫米波段，近年来受到很大重视，发展很快。
当介电率很高时介质与空气的界面近似于开路面，电磁波在界面上的发射系数接近于1。
这时可以把介质谐振器的表面看成是开路壁，即磁壁。
于是介质谐振器成为具有齐次边界条件的封闭系统，即等效开路壁（磁壁）谐振腔。
介质器件的应用
介质器件由于具有体积小，频率高，品质因数高，稳定的温度特性等特点，被广泛的应用与射频电路中。
特别是在航空航天领域和微波通讯领域更是具有无可替代的优势。
介质谐振器件主要应用于卫星广播接收设备也就是目前行业上所描述的XF波段的广播信号，以及卫星通讯设备的信号接收设备。
同时在直放站等身被里面作为标准信号源也得到了广泛的应用。
介质滤波器由于具有良好的选频特点和稳定的温度特性，特别是在射频范围内它具有较小的分布参数所以目前在应用领域正在趋向于GHz频段的情况下，介质滤波器得到了许多射频工程师的偏爱，在越来越多的领域内得到应用。
随着介质材料的不断发展，产品可以做到更加小型化，带外衰减可以做到30dB/10MHz.插入损失带内波动等也得到了充分的改善，相信随着制造工艺的不断改善介质滤波器会得到越来越多的设计师们的青睐。
介质谐振器按照它们的谐振模式可以分为TEM谐振器和TE01δ谐振器两种前者的工作频率在几百赫芝到十几吉赫芝之间，品质因数在几百到几千。
后者的工作频率比前者要高很多目前我们国家可以生产上限频率高达几十吉赫芝的谐振器，品质因数可以达到几千到几万。
远高于其他材料组成的谐振器。
介质天线在目前卫星导航与勘测领域以及卫星电视接收中得到了非常广泛的应用，由于介质天线在小体积的条件下就可以得到较大的增益从而在对体积要求较高的产品中被广泛的使用。
我国的GPS导航卫星使用的频率是1575.42MHz，全球定位卫星的数量目前是24颗卫星围绕在我们的上空，为了能够达到3维定位，我们的定位系统至少要同时可以接收来自3颗不同的卫星发射过来的信号才可以进行基本的定位计算。
在目前市场上所使用的GPS介质天线大多数是25*25*4mm尺寸的，随着市场上对系统小型化的要求，目前已经有更加小型的介质天线应用于GPS导航系统。
介质双工器是应用于数字通信设备以及雷达接收设备等双工通讯系统中的重要器件，通双工器可以把发射信号与接收信号通过双工器把信号沿着不同的信号通道接入或者发射到空中。
伴随着新材料、新工艺的不断发展，具有良好的高频特性的介质器件将会有很大的发展空间，特别是在航空航天以及具有军事战略意义的电子军事对抗战中，截至器件将会发挥越来越大的作用。
