RFEDA微波社区 --- 专业微波通信射频仿真论坛 微波|射频|仿真|通信|电子|EMC|天线|雷达|数值 欢迎您 第六章 微波实例
第六节 介质谐振器
这个例子教你如何在HFSS设计环境下创建、仿真、分析一个屏蔽的圆柱形介质谐振
器。
介质谐振器被设计工作在给定的频率范围，并且谐振器附近的电磁场应该只有预期中特
定的几种模。然而，使用了谐振回路后，异常模频繁地干扰正常模。
通过大量的实践能够确定存在一个给定结构中模的耗损功率、谐振器的频率、模和能量，因此谐振器的工作和耦合情况也能够确定。
F.6.6.1
微波仿真论坛 组织翻译 第 296 页 原创: (http://bbs.rfeda.cn微波仿真论坛) RFEDA.cn协助团队HFSS小组 --- 拥有版权 http://www.rfeda.cn http://bbs.rfeda.cn http://blog.rfeda.cn 原创:微波仿真论坛(http://bbs.rfeda.cn)—专业微波工程师社区
RFEDA微波社区 --- 专业微波通信射频仿真论坛 微波|射频|仿真|通信|电子|EMC|天线|雷达|数值 欢迎您 第六章 微波实例 微波仿真论坛 组织翻译 第 297 页 原创: (http://bbs.rfeda.cn微波仿真论坛) RFEDA.cn协助团队HFSS小组 --- 拥有版权 http://www.rfeda.cn http://bbs.rfeda.cn http://blog.rfeda.cn
一、Ansoft HFSS 设计环境
使用下面的HFSS环境特点来创建这个无源器件的模型：
1. 三维几何模型
基本模型（Primitives）： Cylinders（圆柱体）
变量（Variables）：Project and model variables（工程变量和模型变量）
2. 材质/边界/端口激励
材质（Materials）：Defining custom materials（用户自定义材质）
边界（Boundaries）： Perfect E
3. 分析设置
参扫（Parametric sweep）
4. 结果
本征模数据-单个模的收敛（Eigenmode Data - convergence of the
individual modes）
绘图格式（Formatting plots）
场：电场和磁场（E- & H-Field）
场：在自定义的切面上绘图（Plotting on custom cut-planes）
二、设计检查
一）本例来自Tatsuo ltoh的书《微波工程的有限元软件》 "Finite Element Software for Microwave Engineering" by Tatsuo Itoh,
Giuseppe elosi and Peter P. Silvester, 1996,John Wiley & Sons ISBN
0-471-12636-5 (page 62 onwards)
二）本仿真的目的是查看介质谐振器随周围几何形状改变时，响应模如何建立。重点
考察的是介质谐振器顶部到腔体顶部距离的变化。
三）下面介绍2种可行的方法来分析这个问题：
方法1：定义一个微带传输线穿过腔体，并激励微带传输线。微带线对腔体起负载
效果，这与传输线的位置、终端等有关。因此，使用这个方法进行研究取决于反馈结构，
模式可能被遗漏。
方法2：使用本征模式（Eigenmode）计算得到圆柱形介质谐振器的自身响应。
四）根据参考书的进程，我们使用第二种方法。由于本征模算法不需要端口激励，只
要设定好几何模型和边界条件。我们只计算出现在这个结构中的前6个模。
三、模型的详细资料
原创:微波仿真论坛(http://bbs.rfeda.cn)—专业微波工程师社区
RFEDA微波社区 --- 专业微波通信射频仿真论坛 微波|射频|仿真|通信|电子|EMC|天线|雷达|数值 欢迎您 第六章 微波实例 微波仿真论坛 组织翻译 第 298 页 原创: (http://bbs.rfeda.cn微波仿真论坛) RFEDA.cn协助团队HFSS小组 --- 拥有版权 http://www.rfeda.cn http://bbs.rfeda.cn http://blog.rfeda.cn 横电
表示方位角上，径向和轴向上的波数。
二）模型的尺寸如下面的图表所示。 一）在圆柱介质中能够起振的通常表示为TE，TM和HEM，分别为,,0m,,0m,,mn
模，横磁模和混合模。下标m，n和δ分别
F.6.6.2
F.6.6.3
四、开始
一）运行Ansoft HFSS
1. 要打开Ansoft HFSS软件，点击Windows的开始菜单，选择程序，然后选中Ansoft
HFSS 10 程序组。点击HFSS 10.
原创:微波仿真论坛(http://bbs.rfeda.cn)—专业微波工程师社区
RFEDA微波社区 --- 专业微波通信射频仿真论坛 微波|射频|仿真|通信|电子|EMC|天线|雷达|数值 欢迎您 第六章 微波实例
F.6.6.4
二）设置工具选项
1. 具体操作步骤：
注：要跟着这个例子步骤做下去，先确定工具选项设置和下面的一致：
1）选择菜单项 Tool > Options > HFSS Options
2）在HFSS选项窗口：
a. 单击General属性页
勾选“创建新边界时使用向导输入数据”.（Use Wizards for data entry
when creating new boundaries）
勾选“复制几何模型边界”.（Duplicate boundaries with geometry）
b. 点击Ok按钮
F.6.6.5
3）选择菜单项 Tool > Options > 3D Modeler Options.
4）在三维模型选项窗口：
a. 单击Operation属性页 微波仿真论坛 组织翻译 第 299 页 原创: (http://bbs.rfeda.cn微波仿真论坛) RFEDA.cn协助团队HFSS小组 --- 拥有版权 http://www.rfeda.cn http://bbs.rfeda.cn http://blog.rfeda.cn
hfss 边界条件
HFSS边界条件
1. 介绍
HFSS（High Frequency Structure Simulator）是一种用于解决高频电磁场问题的有限元分析软件。在HFSS中，边界条件是模拟电磁场问题时非常重要的一部分。边界条件定义了模拟区域的边界如何与外部环境相互作用。正确选择和设置边界条件可以确保模拟结果的准确性和可靠性。
2. 常用边界条件
在HFSS中，常用的边界条件包括：
• 电磁边界条件（PEC）：将边界上的电场和磁场设置为零。这种边界条件适用于理想导体表面，如金属板。
• 电介质边界条件（Dielectric）：将边界上的电场和磁场设置为零，并根据介质特性设置边界处的电位和磁势。这种边界条件适用于介质表面，如绝缘材料。
• 对称边界条件（Symmetry）：将边界上的电场和磁场设置为零，并将边界处的电位和磁势设置为与对称面上的相应量相等。这种边界条件适用于具有对称结构的问题，可以减少计算量。
• 非对称边界条件（Anti-Symmetry）：将边界上的电场和磁场设置为零，并将边界处的电位和磁势设置为与反对称面上的相应量相等。这种边界条件适用于具有反对称结构的问题，同样可以减少计算量。
• 辐射边界条件（Radiation）：模拟无限远处的辐射场。这种边界条件适用于模拟天线辐射、散射等问题。
• 吸收边界条件（Absorbing）：模拟边界处的能量吸收。这种边界条件适用于模拟开放区域的辐射和散射问题。
3. 边界条件的设置
在HFSS中，可以通过以下步骤设置边界条件：
1. 选择模拟区域的边界，可以是面、边或点。
2. 右键单击选择的边界，选择“Assign Boundary”选项。
3. 在弹出的边界属性对话框中，选择适当的边界条件类型，并设置相关参数。
4. 点击“OK”按钮应用边界条件。 5. 重复上述步骤，为其他边界设置适当的边界条件。
4. 边界条件的注意事项
在设置边界条件时，需要注意以下几点：

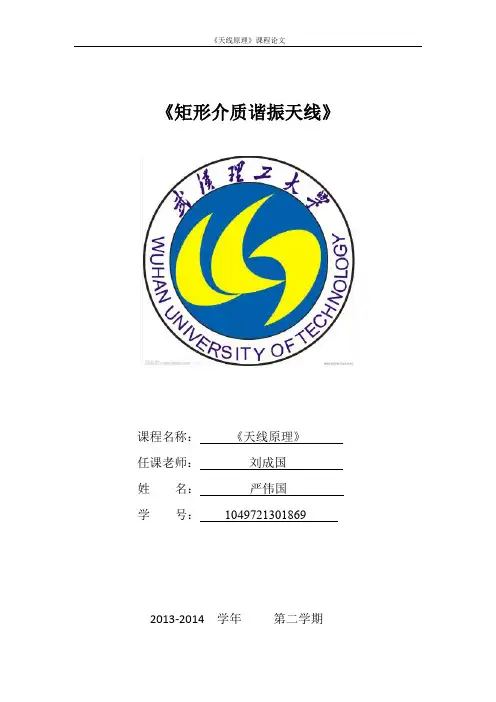

矩形介质谐振天线讲诉
《天线原理》课程论文
《矩形介质谐振天线》
课程名称： 《天线原理》
任课老师： 刘成国
姓 名： 严伟国
学 号： 1049721301869
2013-2014 学年 第二学期 《天线原理》课程论文
矩形介质谐振天线
Rectangular Dielectric Resonator Antenna
前言
多年以来，介质谐振器都只是被用到微波电路，譬如作谐振腔和滤波器，而且通常作此用途的介质谐振器都是由高介电常数（20r ）的材料制成。电路的无负载Q值一般都在50到500，有的会高达10000。因为这些传统的应用，介质谐振器多被当做一个能量存储装置而不是一个能量辐射器。尽管开放空间的介质谐振器许多年前就被发现可以辐射能量，但是直到1983年最初的一篇关于圆柱形介质谐振天线的文章发表后，介质谐振器作为一个天线的想法才开始被普遍接受。那时人们开始对100GHz到300GHz的频段进行研究，在这些频率上，金属天线的导体损耗变得很严重，辐射效率也显著降低。但与之相反的是，介质谐振天线唯一的损耗是由介质材料的一些缺陷造成，这种损耗在实际中非常小。于是对介质谐振天线的研究开始多了起来。慢慢地，随着近些年无线通信事业的飞速发展，介质谐振天线因其易小型化、频带宽、辐射效率高、设计灵活等优点受到了人们的青睐。本文对矩形介质谐振天线的介质波导分析模型进行了介绍，用HFSS（High Frequency Structure Simulator）三维电磁仿真软件设计了一个可用于WLAN的微带线馈电的矩形介质谐振天线，并在实际的微波暗室中进行了测量。
1 矩形介质谐振天线的介质波导模型
《天线原理》课程论文
图1
介质波导模型 介质波导模型如图1所示，它的横截面是一个宽为a（x方向），高为b(y方向)的矩形，波在z方向进行传播。矩形介质波导中的场模式可以分为ymnTE和ymnTM
2024版HFSS高级教程
2024/1/291HFSS高级教程2024/1/292目录•HFSS软件概述•HFSS软件基本操作•HFSS软件高级建模技术•HFSS软件高级仿真技术•HFSS软件后处理技术•HFSS软件在电磁兼容领域的应用
2024/1/29301HFSS软件概述
2024/1/294123随着计算电磁学的发展，电磁仿真技术在工程设计中的应用越来越广泛，HFSS作为其中的代表软件，具有重要地位。电磁仿真技术的发展HFSS软件自问世以来，不断升级和完善，逐渐成为电磁仿真领域的标准工具之一。HFSS软件的发展历程HFSS软件以有限元法为基础，具有高精度、高效率、易操作等特点，适用于复杂电磁问题的求解。HFSS软件的特点HFSS软件背景
2024/1/295材料库管理HFSS软件内置丰富的材料库，支持用户自定义材料属性，满足不同电磁问题的需求。三维建模功能HFSS软件提供强大的三维建模功能，支持多种CAD数据格式导入，方便用户建立复杂的电磁模型。网格剖分技术HFSS软件采用先进的网格剖分技术，能够自动生成高质量的有限元网格，提高计算精度和效率。后处理功能HFSS软件提供丰富的后处理功能，包括场分布、S参数、辐射方向图等结果的查看和分析。求解器技术HFSS软件提供多种求解器技术，包括直接求解、迭代求解等，适用于不同规模和复杂度的电磁问题。HFSS软件功能
2024/1/296HFSS软件可用于设计和优化通信设备中的天线、滤波器、功分器等无源器件。通信领域电子领域航空航天领域国防领域HFSS软件可用于分析和优化电子系统中的电磁兼容、信号完整性等问题。HFSS软件可用于设计和分析航空航天器中的雷达、导航等系统的电磁性能。HFSS软件可用于分析和优化军事装备中的电磁辐射、散射等问题，提高装备的作战性能。HFSS软件应用领域
2024/1/29702HFSS软件基本操作
2024/1/298包括菜单栏、工具栏、项目管理器、属性管理器、状态栏等部分，提供用户与软件交互的基本功能。主界面专门用于创建和编辑三维模型的界面，提供丰富的建模工具和命令。建模界面用于设置求解参数和边界条件的界面，用户可以根据需求进行详细的求解设置。求解设置界面用于查看和分析仿真结果的界面，提供多种数据可视化工具和分析方法。后处理界面HFSS软件界面介绍2024/1/29
基于HFSS设计同轴腔滤波器
第30卷 第2期
2007年4月 电子器件
ChineseJournalOfElectronDevices Vol.30 No.2
Apr.2007
DesignofCoaxialFiltersBasedOnHFSS
LIUPeng2yu1,2,ZHANGYu2hu2,SHENHai2gen11.SchoolofElectronicInformationandElectricEngineering,ShanghaiJiaoTongUniversity,Shanghai200240,China;2.ShanghaiSpaceflightInstituteofTT&CandTelecommuniation,Shanghai200086,China
Abstract:Coaxialfiltersiswidlyusedinmicrowavecircuits.weresearchhowtoanalysisanddesigncoaxial
filtersusedbya3Dfull2wavefieldsolver,HFSS.The3Dfull-wavefieldanalysisincludestheeffectsof
tuningscrew,interstagecouplingapertureandinput/outputcoaxialexcitation.Baseonthessanalysises,
weworkoutaS-bandcoaxialfilteraidedbysimulatingandoptimizinginHFSS.Theresultoftheexperi2
mentationmatchedwellwiththeresultofsimulation,andfulfiledtechnictargets.Thecoaxialfilterhas
beenusedinaspaceflightprojectsuccessfully.Thewayofcombiningthetraditionaltheorywiththead2
HFSS 教程 第3章 Ansoft HFSS使用介绍
67 第三章 Ansoft HFSS使用介绍
3．1 工作环境介绍
要应用Ansoft HFSS软件来分析高频电磁场问题，首先要熟悉HFSS的工作环境。Ansoft HFSS软件的典型工作环境如图1所示。该工作环境窗口由菜单栏、工具栏、状态栏、工程管理窗口、特性窗口、进度窗口和信息管理窗口几部分组成。
菜单栏工具栏状态栏3D模型窗口工程管理窗口信息管理窗口进度窗口特性窗口
3．1．1 菜单栏
菜单栏中包含了File、Edit、View、Project、Draw、3D Model、HFSS、 Tools、Windows、Help等下拉菜单，这些下拉菜单包含了所有的HFSS操作和命令。
1.1.1 File菜单：管理HFSS工程文件以及打印操作。
68 新建工程打开工程最近打开的文件打印操作关闭工程退出存盘操作
1.1.2 Edit菜单:修正3D模型及撤销和恢复等操作。
（1）Undo:撤销操作。
（2）Redo:恢复操作。
69 （3）Cut:剪贴操作。
（4）Copy:复制操作。
（5）Delete:删除操作。
（6）Copy To Clipboard:复制到剪贴板。
（7）Select All Visible:选择在3D模型窗口中的所有可见模型。
（8）Select All:选择在3D模型窗口中的所有模型。
（9）Select:设置选择方式，可以设置模型的体选择、表面选择、边选择、顶点选择等方式。
（10）Deselect All:取消在3D模型窗口中对所有模型的选择。
（11）Arrange:模型的移动操作，包含有平移、旋转、镜像移动和偏移操作。
（12）Duplicate:模型的复制操作，包含有平移复制、旋转复制和镜像复制三种。
（13）Scale:对于选中的模型，可以通过设置x、y、z轴的缩放因子使得该模型沿x、y、z轴进行伸缩。
（14）Properties:显示选中模型的属性对话框。

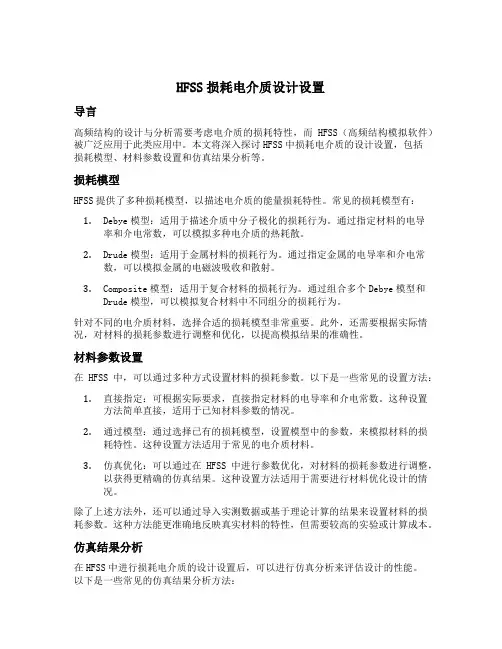

hfss损耗电介质设计设置
