XX对外通道高架桥建设结构设计
浦东国际机场北通道新建工程总体设计
图 ６ 标 准 横 断 面 图 【 道 段 ）单 位 ： ） 匝 （ ｍ
浦 东 国 际机 场 北 通 道 现 状 华 夏 中路 、华 夏 东
高架 主线 ：． ｍ（ 缘带 ）３５ｍ Ｘ２ ３２ ０５ 路 ＋ ． ＋ ．５ｍＸ ２ 机 动 车道 ）０５ｍ（ （ ＋． 路缘 带 ）０５ｍ（ ＋． 防撞 墙 ）Ｏ５ ＋． ｍ（ 缘 带 ）３５ｍ Ｘ２ ３２ （ 动 车 道 ）０５ 路 ＋ ． ＋ ．５ｍ Ｘ２ 机 ＋．
路 的 标 高 一 般 在 ４２～５２ｍ，跨 现 状 河 道 段 为 ． ． ６２—７０ｍ， 高 的浦 东 运 河 桥 达 ９０ｍ， 路 两 侧 ． ． 最 ． 道
地 坪标 高一 般 在 ４０～４６ ｍ。 ． ．
ｍ（ 路缘带 ）２ ． ｍ。 ＝９５
地 面道 路 ： 动 车道 （ 侧 ） （ 机 单 ： 内侧 ）． 路 ０５ｍ（ 缘 带 ）３５ｍ Ｘ２ ３７ 机 动 车 道 ）Ｏ５ｍ（ 动 ＋ ． ＋ ． ｍ（ ５ ＋． 活 分 隔 墩 ）３７ 非机 动 车 道 ）外 侧 ） １．０ｍ。 ＋ ．５ｍ（ （ ：５５
为 ５ｍｎ ｉ。
最小 凸型竖 曲线半径 为 ２００ｍ， ０ 最小 凹型竖 曲线 半 径 为 １３ ０ｍ。主 线 平 行 匝道 最 大 纵 坡 为 ６ ， ５ ％ 最小 凸型 竖 曲线 半 径 为 ７０ｍ， 小 凹型 竖 曲线 半 ５ 最
径 为 ８ ０ ｍ。 ５
３３ 横 断 面 ．
Ｊ
图 ５ 标 准横 断面 图（ ２ 主进场路 。 Ｓ０ 红线 ５ ｍ） 单位 ： ） ０ （ ｍ
图 ３ 浦 东 国 际 机 场 北 通 遁 新 建 工 程 路 线 走 向 图
工程高架主线共设 １ 个平 曲线 ， １ 最小平 曲线 半 径 Ｒ ４０ｍ，位 于 由华 夏 东 路 转 向海 滨 路 转 角 ＝ ０ 处 。地面道路 中心线与高架主线线位一致 ， 主线平 行 匝道 按 照 主线 标 准横 断 面 等 宽平 行 布置 。
【客运站设计】案例分析—结构
图1 昆明南部客运站建筑效果图
•主站房结构设计使用年限为50 年，建筑结构安全等级为二级。抗 震设防烈度为8 度(0. 20g) ，设计地震分组第二组，场地类别Ⅲ类。 根据《建筑抗震设防分类标准》(GB50223—2008) 的规定，一级客 运站的抗震设防类别为重点设防类。
建筑场地属昆明冲湖积盆地，地形较平坦，无不
良地质作用，场地整体稳定，适宜建筑。场地地基土均匀性差，属 于对抗震不利地段，但经判别可不考虑地基液化和软土震陷的影响。
• 2 结构方案 • 2. 1 平面布置 • 主站房在± 0. 00( 即首层地面) 的平面为135m • × 53m 的矩形，主要功能是售票大厅、候车大
厅、安
• 检处等。到了层2 以上，建筑功能只剩下办公、 管理
图5 混凝土主体结构分缝示意
3屋盖钢结构设计
• 主楼部位屋盖结构为悬臂柱支承的大跨度空间曲面网格钢结构体系， 由多管空间桁架局部单层结构和双层网架组合而成， 长471. 5m，宽187. 7m，最高处建筑标高为39. 250m
图7 出发层楼板预应力板带示意
图8 航站楼主楼钢屋盖结构及支承柱轴测图
• 屋盖建筑造型是中间高四边低的自由曲面，顺长向为连续波形，室内吊顶的效果也是 与之呼应的连续曲面为了在屋面最高点限高在40m的前提下获得最高的室内空间净高， 减小波谷处的结构厚度是最有效的途径，因此，波谷处设计成单层构件，为 800×300×12×16矩形钢管，同时结合采光天窗的布置对该处结构进行外露表达 屋 盖上表面需要起伏较大的波浪，以使屋面轮廓清晰; 下表面曲线缓和，以使室内感觉 不突兀 这种上下表面的曲率差异在波峰处自然地形成了可用作结构厚度的空间，由 于此处结构无需外露，双层的桁架结构可以自由地使用，最终形成了以多管空间桁架 为主受力构件单层结构为联系构件桁架，局部大跨区域以双层网架补缺的网格结构体 系，结构的上下表面均直接结合建筑外表需求为曲线形或折线拟合的曲线形，为屋面 和吊顶系统的成型提供了方便
高架车站结构设计

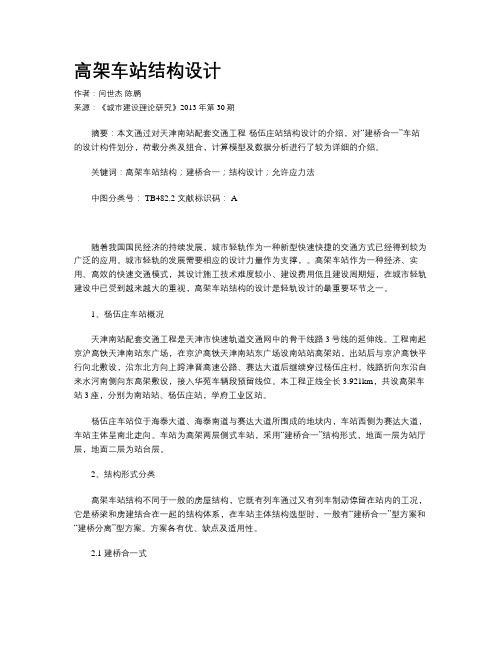

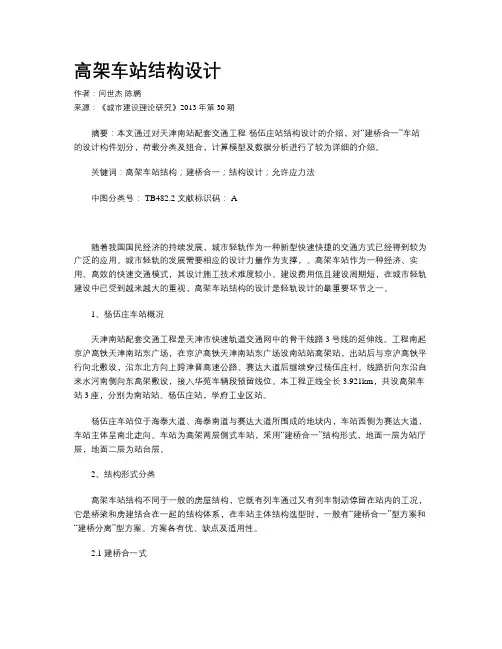

高架车站结构设计作者：闫世杰陈鹏来源：《城市建设理论研究》2013年第30期摘要：本文通过对天津南站配套交通工程-杨伍庄站结构设计的介绍，对“建桥合一”车站的设计构件划分，荷载分类及组合，计算模型及数据分析进行了较为详细的介绍。
关键词：高架车站结构；建桥合一；结构设计；允许应力法中图分类号： TB482.2 文献标识码： A随着我国国民经济的持续发展，城市轻轨作为一种新型快速快捷的交通方式已经得到较为广泛的应用。
城市轻轨的发展需要相应的设计力量作为支撑，。
高架车站作为一种经济、实用、高效的快速交通模式，其设计施工技术难度较小、建设费用低且建设周期短，在城市轻轨建设中已受到越来越大的重视，高架车站结构的设计是轻轨设计的最重要环节之一。
1、杨伍庄车站概况天津南站配套交通工程是天津市快速轨道交通网中的骨干线路3号线的延伸线。
工程南起京沪高铁天津南站东广场，在京沪高铁天津南站东广场设南站站高架站，出站后与京沪高铁平行向北敷设，沿东北方向上跨津晋高速公路、赛达大道后继续穿过杨伍庄村。
线路折向东沿自来水河南侧向东高架敷设，接入华苑车辆段预留线位。
本工程正线全长3.921km，共设高架车站3座，分别为南站站、杨伍庄站，学府工业区站。
杨伍庄车站位于海泰大道、海泰南道与赛达大道所围成的地块内，车站西侧为赛达大道，车站主体呈南北走向。
车站为高架两层侧式车站，采用“建桥合一”结构形式，地面一层为站厅层，地面二层为站台层。
2、结构形式分类高架车站结构不同于一般的房屋结构，它既有列车通过又有列车制动停留在站内的工况，它是桥梁和房建结合在一起的结构体系，在车站主体结构选型时，一般有“建桥合一”型方案和“建桥分离”型方案。
方案各有优、缺点及适用性。
2.1 建桥合一式“建桥合一”的结构体系是把桥墩作为房屋框架结构的一部分，车站结构主要由承受列车荷载的轨道梁和车站房屋主体结构组成，轨道梁以橡胶支座支承于站房结构横梁上，站房主体结构通常采用钢筋混凝土框架结构。
货运通道(新图大道)核心区一期工程(Ⅳ标段)交通工程设计说明

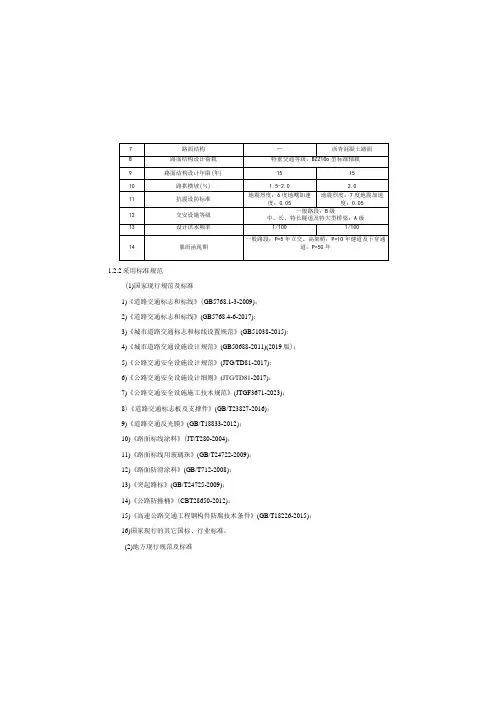

1.2.2采用标准规范(1)国家现行规范及标准1)《道路交通标志和标线》(GB5768.1-3-2009)；2)《道路交通标志和标线》(GB5768.4-6-2017):3)《城市道路交通标志和标线设置规范》(GB51038-2015):4)《城市道路交通设施设计规范》(GB50688-2011)(2019版)；5)《公路交通安全设施设计规范》(JTG/TD81-2017):6)《公路交通安全设施设计细则》(JTG∕TD81-2017)；7)《公路交通安全设施施工技术规范》(JTGF3671-2023)；8)《道路交通标志板及支撑件》(GB/T23827-2016)；9)《道路交通反光膜》(GB/T18833-2012)；10)《路面标线涂料》(JT/T280-2004)；11)《路面标线用玻璃珠》(GB/T24722-2009)：12)《路面防滑涂料》(GB/T712-2008)；13)《突起路标》(GB/T24725-2009)；14)《公路防撞桶》(CBT28650-2012)；15)《高速公路交通工程钢构件防腐技术条件》(GB/T18226-2015)；16)国家现行的其它国标、行业标准。
(2)地方现行规范及标准1 .交通工程设计说明1.1 工程概况货运通道（新图大道）核心区一期工程共划分为四个标段，本标段为IV标段，桩号范围为YK16+760-YK21+020（其中YK17+80Q-YK18+987为涉铁段），全长约4.26km道路等级为城市主干路，设计速度为60km∕h,标准路幅宽度为39.25m,双向8车道。
本标段为分以下三个落段: A段（高翔大道-永乐湖大桥段）：桩号范围为YK16+760-YK17+800,长为1.04km；主要建设内容包含高翔立交、永乐湖大桥。
B段（涉铁段）：桩号范围为YK17+800-YK18+987,长为1.187km：C段（西山立交段）：桩号范围为YK18+987TK21+020,长为2.033km：主要建设内容主要包含西山立交段沿山大道的左、右幅主线及11条匝道。
