03新建铁塔、机房项目工程管理指导手册
铁塔类项目技术规范标准化指导手册
铁塔类项目技术规范标准化指导手册1. 引言本文档旨在为铁塔类项目提供技术规范标准化的指导，以确保项目的设计、施工和运维达到统一的标准和要求。
铁塔类项目是指通信基站等相关设施中的铁塔建设和维护工作。
准确遵循本手册中的技术规范标准，有助于提高工程质量、降低工程风险、提高项目交付的效率。
2. 项目设计规范2.1 铁塔选型铁塔选型应根据项目需求和环境条件进行合理选择。
铁塔的选型应满足以下要求：•承重能力：根据预期载荷和附加设备的重量，选择承重能力达标的铁塔。
•抗风性能：根据项目所在地的风荷载标准要求，选择抗风性能符合要求的铁塔。
•耐腐蚀性能：在海洋或酸性环境中，应选用具有良好耐腐蚀性能的铁塔材料。
2.2 基础设计铁塔建设前，应进行合理的基础设计。
基础设计应考虑以下要素：•地质条件：了解项目所在地的地质情况，包括土质、地表水情况等，以确保基础的稳定性。
•承载力：根据铁塔的总重量，设计基础的承载力要求，确保基础具备足够的稳定性和强度。
•排水条件：确保基础具备良好的排水能力，防止积水对基础造成影响。
2.3 安装规范铁塔的安装过程应符合以下规范：•安装顺序：根据设计要求，按照从下到上的顺序进行安装，确保安装的稳定性。
•安装要求：安装过程中要确保每个部件的连接稳固可靠，充分考虑防腐处理和接地要求。
3. 施工规范3.1 材料和设备检查在施工前，应对铁塔的材料和设备进行检查，确保其符合要求。
检查内容包括：•材料质量：检查铁塔材料的质量，确保其达到标准要求。
•设备完整性：检查所需要的设备是否齐全，并进行必要的测试和校准。
3.2 施工过程控制在施工过程中，应注意以下控制要点：•安全措施：确保工作场所的安全，采取必要的安全措施，防止事故的发生。
•施工质量：施工过程中，应严格按照设计要求进行施工，并对关键节点进行质量检查。
•进度控制：制定合理的项目计划，确保施工进度的控制。
4. 运维规范4.1 检修维护铁塔的检修维护应遵循以下规范：•定期检查：定期对铁塔进行全面检查，包括外观、内部结构和接地等，发现问题及时处理。
铁塔类项目技术规范标准化指导手册
铁塔类项目技术规范标准化指导手册中国铁塔股份有限公司湖北省分公司铁塔类项目技术规范标准化指导手册二〇一五年十二月目录一．新建站建设标准化指导意见.......... 错误!未定义书签。
(一)基站选址....................... 错误!未定义书签。
(二)新建站铁塔建设................. 错误!未定义书签。
(三)新建站铁塔基础建设............. 错误!未定义书签。
(四)新建站机房(柜)建设............. 错误!未定义书签。
(五)新建站动力配套设施建设......... 错误!未定义书签。
(六)新建站市电引入建设............. 错误!未定义书签。
(七)基站防雷接地................... 错误!未定义书签。
二．存量共享站建设标准化指导意见...... 错误!未定义书签。
(一)铁塔共享改造................... 错误!未定义书签。
(二)机房及动力配套共享改造......... 错误!未定义书签。
三．附件.............................. 错误!未定义书签。
附件1:铁塔应用场景及无线工艺要求 .. 错误!未定义书签。
附件2:基站防雷接地技术要求 ........ 错误!未定义书签。
附件3:机房(柜)设备布置及工艺要求 .. 错误!未定义书签。
附件4:铁塔改造方案及无线改造方案 .. 错误!未定义书签。
为了规范和指导铁塔项目建设,提高工程建设质量,合理控制工程造价,特制定本建设指导意见。
铁塔项目建设应坚持”先共享,后新建”的原则,统筹考虑增量新建和存量共享改造,以各运营商存量资源为基础,优先共享改造,整合优化资源。
本指导意见依据铁塔公司总部印发的相关建设指导意见、通信铁塔技术要求、配套设施系列标准等文件要求编制,同时结合湖北特点和运营商的实际需求,明确了湖北公司省分铁塔项目建设的相关建设标准。

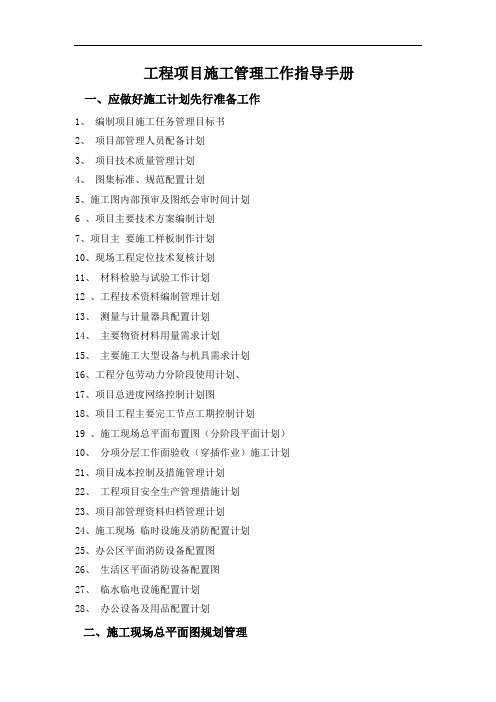

工程项目施工管理工作指导手册
工程项目施工管理工作指导手册一、应做好施工计划先行准备工作1、编制项目施工任务管理目标书2、项目部管理人员配备计划3、项目技术质量管理计划4、图集标准、规范配置计划5、施工图内部预审及图纸会审时间计划6 、项目主要技术方案编制计划7、项目主要施工样板制作计划10、现场工程定位技术复核计划11、材料检验与试验工作计划12 、工程技术资料编制管理计划13、测量与计量器具配置计划14、主要物资材料用量需求计划15、主要施工大型设备与机具需求计划16、工程分包劳动力分阶段使用计划、17、项目总进度网络控制计划图18、项目工程主要完工节点工期控制计划19 、施工现场总平面布置图（分阶段平面计划）10、分项分层工作面验收（穿插作业）施工计划21、项目成本控制及措施管理计划22、工程项目安全生产管理措施计划23、项目部管理资料归档管理计划24、施工现场临时设施及消防配置计划25、办公区平面消防设备配置图26、生活区平面消防设备配置图27、临水临电设施配置计划28、办公设备及用品配置计划二、施工现场总平面图规划管理规划各施工区段的划分；道路、材料堆放、加工区、生活区、半成品库、工程塔吊、提升机、临时水电管线、配电室、水泵房的平面规划布局。
三、策划施工组织总部署1、编制工程管控一级节点计划：（1）确定基槽土方挖运完成时间；（2）确定桩基工程完工时间（3）确定基础与正复零完工时间（4）确定3层以下的每层完成时间（5）确定3层以上每层完成时间（6）确定主体结构封顶时间（7）确定外装修工程完工时间（8）确定室内装修完工时间（9）确定设备安装完工时间（10）确定市政管道配套工程完工时间（11）确定室外道路工程完工时间（12）确定取得竣工备案证时间。
2、编制工程主要材料设备供应计划：（1）主体结中钢筋品种及数量；(2)模具多层板、木方数量；(3)支模支架及脚手架材料数量；(4)水电管线及设备数量；(5)门窗加工数量，(6)电梯设备及暖通和配电设备供应数量计划。
中国铁塔工程实施管理指导手册
一停二验三录四覆
3
录
针对隐蔽工程隐蔽性强的特点，所有隐蔽工程在质量验收合 格后，覆盖前必须保留必要的影像资料，同时工程量签证必 须由甲方或甲方委派的监理单位在现场确认并签字。
4
覆
在经过监理工程师验收合格、保留影像资料并现场签证工程量 后，经监理工程师同意，施工单位进行隐蔽工程的覆盖。
1
1.1、基坑施工
查）。
钢筋级别
1 铁塔基础工程
各基础部位钢筋绑扎
独管 塔基 础钢 筋整 体图 片
角
角
钢
钢
塔
塔
基
塔
础、
地
柱
梁
钢
钢
筋
筋
整
整
体
体
图
图
片
片
钢筋绑扎（具体检查要求见下页）
1 铁塔基础工程
1.6.1、钢筋绑扎隐蔽工程检查控制点
进场：出厂合格证、出厂检验报告、规格、
1
数量和品牌（如建设单位要求）
钢筋表面应平直、无损伤，不得有裂纹、
1.4、各流程节点控制要点
一 基站建设施工流程简介
一 基站建设施工流程简介
目录
1 基站建设施工流程简介
2 基站建设关键环节管控
3 基站建设安全生产管理 2
二 基站建设关键环节管控
对工程施工各工序隐蔽工程的控制
以土建铁塔建设 各环节管控为例
1、铁塔基础工程 2、防雷接地工程 3、机房工程 4、 铁塔工程 5、装饰装修工程 6、市电引入工程
4、钢框木（竹）胶合板模板：是以热轧异形钢为钢框架，以覆面胶合板作板面， 并加焊干钢肋承托面板的一种组合式模板。特点是自重轻、用钢量少、面积大、 模板拼缝少、维修方便等。
中国铁塔建设维护安全管理手册
中国铁塔建设维护安全管理手册中国铁塔建设维护安全管理手册中国铁塔股份有限公司建设维护部二〇一五年六月前言铁塔工程建设维护工作，涉及风险较大的多个特种作业，如果安全工作不到位，容易发生杆塔倾覆、高处坠落、物体打击、触电、坍塌等安全生产事故。
为使各级建设维护管理人员更好地熟悉国家安全生产法律法规和工程建设强制性标准，提高安全意识和安全防范技能，正确全面履行岗位安全生产职责，规避安全生产风险，减少安全事故发生，公司组织编写了《中国铁塔建设维护安全管理手册》。
本《手册》包括如下几部分内容：安全生产法律法规、建设篇、维护篇、通用篇和案例分析，其中：“安全生产法律法规”汇总了与工程建设相关的重要法律法规名称、发布令号、实施时间；“建设篇”主要描述了土建工程、铁塔工程、外电工程、电源及配套工程、室分工程、存量改造等工程施工工序、常见的违规做法和规范做法；“维护篇”汇总了塔桅巡检、机房巡检、发电安全、故障抢修等日常维护要求、故障处理要求；“通用篇”收集了在工程建设或维护时涉及的常见安全风险点和相应的防范措施；“案例分析”中汇总了高处坠落、物体打击、气体中毒、触电、火灾等常见的安全生产事故案例，从事故经过、造成的损失、事故原因、防范措施等方面进行分析和描述。
本《手册》可供区域经理、项目经理、维护经理和安全员等安全管理人员学习培训使用，同时也可做为施工作业人员、监理人员等参建单位人员使用。
本《手册》的编写得到了中国铁塔股份有限公司北京、河北、山东、山西、宁夏等分公司和公诚管理咨询有限公司的大力支持，在此表示衷心的感谢！中国铁塔股份有限公司建设维护部2015年6月一、安全生产法律法规（一）安全生产相关法律法规《安全生产法》主席令第13号2014年12月1日起实施《建筑法》主席令第46号1998年3月1日起实施《消防法》主席令第6号2009年5月1日起实施《道路交通安全法》主席令第47号2011年5月1日起实施《建设工程安全生产管理条例》国务院令第393号2004年2月1 日起实施《安全生产许可证条例》国务院令第397号2014年7月29日起实施《生产安全事故报告和调查处理条例》国务院令第493号2007年6月1日起实施《工伤保险条例》国务院令第586号2011年1月1日起实施《国务院关于特大安全事故行政责任追究的规定》国务院令第302号2001年4月21日起实施《通信建设工程安全生产管理规定》工信部规[2008]111号2008年8月1日起实施《建筑施工安全技术统一规范》GB50870-2013 2014年3月1日起实施《通信建设工程安全生产操作规范》YD5201-2014 2014年7月1日起实施《施工现场临时用电安全技术规范》建设部公告第322号2005年7月1日起实施《电力安全工作规程》GB 26859-2011- 2 -（二）安全生产事故报告和处理《中国铁塔股份有限公司建设维护安全管理实施细则》（试行）摘录第十一条根据安全生产责任事故（以下简称事故）造成的人员伤亡或者直接经济损失，事故一般分为以下等级：（一）特别重大事故，是指造成30人以上死亡，或者100人以上重伤（包括急性工业中毒，下同），或者1亿元以上直接经济损失的事故；（二）重大事故，是指造成10人以上30人以下死亡，或者50人以上100人以下重伤，或者5000万元以上1亿元以下直接经济损失的事故；（三）较大事故，是指造成3人以上10人以下死亡，或者10人以上50人以下重伤，或者1000万元以上5000万元以下直接经济损失的事故；（四）一般事故，是指造成3人以下死亡，或者10人以下重伤，或者1000万元以下直接经济损失的事故。
铁塔作业指导书
铁塔作业指导书一、指导原则铁塔作业是一项高风险的工作，为确保施工人员的安全和作业质量，制定本指导书，明确作业流程和操作要求。
请施工人员严格遵守以下指导原则：1. 前期准备充分：在进行铁塔作业前，必须进行详细的前期准备工作，包括场地的勘察和处理、材料和设备的准备、天气和环境的评估等。
2. 队伍组织合理：选择经验丰富、技术熟练的施工人员组成作业队伍，并确保配备足够的劳动力、机械设备和工具。
3. 遵守安全规范：施工人员必须遵守相关的安全规范和标准，正确佩戴安全防护用具，并熟练掌握紧急救援措施。
4. 作业流程规范：按照作业流程进行作业，严禁越权作业、违章操作和超负荷作业。
5. 定期检查维护：铁塔作业完成后，应对设备进行检查和维护，确保其性能和稳定性不受影响。
二、作业准备1. 勘察场地：在进行铁塔作业前，必须进行详细的场地勘察工作，包括地形、地基、地下管线的情况等。
勘察结束后，应清理场地，确保无任何障碍物。
2. 安全措施：根据实际工程要求，制定安全措施，明确作业人员的职责和权限。
必要时，设立相应的安全警示牌和警示标识。
3. 确保作业人员熟悉操作手册：提供详细的操作手册，并确保作业人员已经熟练掌握操作步骤和注意事项。
三、作业流程1. 组织作业队伍：根据实际工程要求和作业进度，合理组织作业队伍，并明确各个成员的职责和任务分配。
2. 装卸设备：根据实际需求，使用起重机等设备进行对铁塔部件的装卸作业。
装卸过程中，必须保证作业人员的安全，并确保装卸操作的准确性和稳定性。
3. 检查材料和设备：在铁塔组装之前，必须对所有材料和设备进行检查，确保其完好无损，并进行相应的标记和记录。
4. 组装铁塔：按照铁塔组装顺序，进行组装作业。
在组装过程中，必须注意配件的安装位置和角度，确保整个铁塔结构的稳定性和牢固性。
5. 固定铁塔：完成铁塔组装后，必须对其进行固定，确保其不受外力影响和自然灾害的损害。
6. 检查和调试：完成固定后，对铁塔进行检查和调试，确保其性能和功能正常。
工程项目施工指导手册(3篇)
第1篇一、前言为确保工程项目施工的顺利进行，提高施工质量，确保施工安全，特制定本手册。
本手册适用于所有参与工程项目施工的单位和个人，旨在规范施工流程，提高施工效率，确保施工质量。
二、施工准备1. 编制施工组织设计：明确施工方案、施工顺序、施工进度、施工质量、施工安全、环境保护等方面的要求。
2. 人员配备：根据工程需求，合理配备施工管理人员、技术人员、施工人员等。
3. 材料设备：确保材料设备质量合格，满足施工需求，并进行进场验收。
4. 施工图纸：熟悉施工图纸，了解工程结构、施工工艺、质量要求等。
5. 施工现场：做好施工现场的布置、排水、供电、通讯等准备工作。
三、施工工艺1. 土建工程：按照施工图纸要求，进行基础施工、主体结构施工、装饰装修施工等。
2. 机电安装工程：按照设计图纸和施工规范，进行管道、线路、设备安装。
3. 钢结构工程：严格按照施工规范和设计要求，进行钢结构制作、安装。
4. 装饰装修工程：按照设计图纸和施工规范，进行室内外装饰装修施工。
四、施工质量控制1. 施工过程中，严格按照设计图纸、施工规范和质量标准进行施工。
2. 定期对施工质量进行检查，发现问题及时整改。
3. 对关键工序、关键部位进行重点控制，确保施工质量。
4. 做好施工记录，为工程验收提供依据。
五、施工安全管理1. 严格执行安全生产法律法规，加强安全生产管理。
2. 对施工人员进行安全教育培训，提高安全意识。
3. 施工现场设置安全警示标志，确保施工安全。
4. 做好施工现场的消防、防暑降温、防寒保暖等工作。
六、环境保护1. 严格执行环境保护法规，降低施工对环境的影响。
2. 做好施工现场的废水、废气、噪声、固体废弃物等污染物的处理。
3. 加强施工现场的绿化、美化工作。
七、施工进度管理1. 严格按照施工组织设计，合理安排施工进度。
2. 定期对施工进度进行检查，确保工程按期完成。
3. 对施工过程中出现的进度问题，及时调整施工计划。
八、施工验收1. 严格按照设计图纸、施工规范和质量标准进行工程验收。
新建铁塔、机房项目分场景建设指导手册
中国铁塔标准化建设管理丛书（1）新建铁塔、机房项目分场景建设指导手册（v1.0）中国铁塔股份有限公司建设维护部I前言本丛书的编制目的，是通过标准化建设管理，做到高效率、低成本、高质量，打造技术最好、成本最低、项目管理能力最强、素质能力最高的专业队伍。
本手册依据国家行业相关规范标准及中国铁塔系列通信铁塔技术要求、配套机房技术要求、施工及验收规范编制而成，主要明确了新建铁塔、机房项目分场景建设的如下内容：✓各类铁塔、机房特点分析；✓各类标准化铁塔、机房的造价指导；✓标准化铁塔、机房的选型原则；✓标准化铁塔、机房及配套设备建设方案。
本手册起草单位：中国铁塔股份有限公司中国移动通信集团设计院有限公司。
本手册供建设维护序列人员参考使用，不作为设计单位设计、施工单位施工的依据。
II目录一、基站选址原则 (3)1.1 自建基站（地面铁塔站）选址原则 (3)1.2非自建基站（楼房租用站）选址原则 (4)二、基站塔桅 (6)2.1标准化塔型 (6)2.1.1单管塔 (6)2.1.2三管塔 (7)2.1.3角钢塔 (8)2.1.4景观塔 (9)2.1.5路灯杆 (10)2.1.6楼面拉线桅杆 (11)2.2非标准化塔型 (12)2.2.1便携式塔房一体化 (12)2.2.2仿生树 (13)2.2.3地面拉线塔 (14)12.2.4楼面增高架 (15)2.2.5楼面抱杆 (16)2.2.6楼面景观塔 (17)2.2.7美化天线 (18)2.3塔桅选型原则及方案 (19)2.3.1选型原则 (19)2.3.2选型方案 (19)2.3.3塔高方案 (20)三、基站机房 (22)3.1标准化机房 (22)3.2非标准化机房 (26)3.3机房建设方案优劣对比 (28)3.4机房建设方案选型 (28)四、建设造价控制举措 (29)4.1铁塔 (29)4.2机房 (30)2一、基站选址原则31.2非自建基站（楼房租用站）选址原则45二、基站塔桅2.1.2三管塔72.1.3角钢塔82.1.4景观塔2.1.5路灯杆2.1.6楼面拉线桅杆2.2非标准化塔型2.2.1便携式塔房一体化2.2.2仿生树2.2.3地面拉线塔2.2.4楼面增高架2.2.5楼面抱杆2.2.6楼面景观塔2.2.7美化天线2.3塔桅选型原则及方案2.3.1选型原则三、基站机房3.1标准化机房3.1.2 彩钢板房楼面彩钢板房3.1.3 一体化机房3.1.4 室外机柜3.2非标准化机房3.2.1 租用机房租赁机房室内图片3.2.2 框架机房3.3机房建设方案优劣对比3）机房方案选择须首先满足工艺要求。
铁塔公司新建室内分布系统分场景建设指导手册
合路器
定义
通过耦合器、功分器、合路器等无源器件进行分路，经由馈线将信号 尽可能平均地分配到每一付分散安装在建筑物各个区域的低功率天 线上，从而实现室内信号的均匀分布，解决室内信号覆盖差的问题。
故障率低：由于系统主要由一系列无源器件组成，几乎不存在器件的
故障；
主要特点 系统容量大：无源电分布系统的容量主要由信号源的载频数决定。由
I
2.4.3 配套通用的建设模式 ............................................................. 23 2.4.4 重点关注的内容 ................................................................. 25 2.5 交通枢纽 ....................................................................... 26 2.5.1 场景特点及覆盖目标 ............................................................. 26 2.5.2 室内分布系统建设的方式 ......................................................... 28 2.5.3 配套通用的建设模式 ............................................................. 34 2.5.4 重点关注的内容 ................................................................. 36 2.6 地铁 ........................................................................... 37 2.6.1 场景特点及覆盖目标 ............................................................. 37 2.6.2 室内分布系统建设的方式 ......................................................... 38 2.6.3 配套通用的建设模式 ............................................................. 41 2.6.4 重点关注的内容 ................................................................. 42 2.7 大型建筑物 ..................................................................... 44 2.7.1 场景特点及覆盖目标 ............................................................. 44
3通信铁塔安装工程作业指导书
通信铁塔安装工程作业指导书一、塔体安装质量控制（一）通信建设工程验收标准规范1.塔桅钢构件应符合设计要求和本规范的规定。
运输、堆放和吊装等造成的钢构件变形及涂层脱落，应进行矫正和修补。
2.塔桅钢构件应符合设计要求和本规范的规定。
运输、堆放和吊装等造成的钢。
3.构件变形及涂层脱落，应进行矫正和修补。
检验方法：用拉线、钢尺现场实测或观察。
检查数量：按构件数抽查10%，且不应少于10个。
4.桅杆的拉线地锚应符合设计要求。
拉线与拉线棒应呈一直线，拉线的对地夹角允许偏差应为1度，拉线水平投影间的夹角误差值应5 度。
检查数量：全数检查。
检验方法：用钢尺、经纬仪检查。
5.自立式塔架塔身中心垂直倾斜不得大于全塔高度的1／1500对于单管塔、桅杆中心垂直倾斜不得大于全塔高度的1／750。
检查数量：垂直度双向检测。
检验方法：用经纬仪、钢尺现场实测。
6.爬梯踏步杆向前100mm—150mm范围内不应有构件阻挡，爬梯不得向内有尖角突出。
检查数量：全程检查。
检验方法：目测或攀登爬梯实测。
7.每安装完一段塔段后，必须按表6-1规定的值进行校正，继续安装上一塔段时，应考虑下一塔段的偏差值。
检查数量：垂直度双向、全部塔柱柱顶标高、全部对角线。
检验方法：用钢尺、水准仪、经纬仪检查。
备注: H为塔脚基础顶面至避雷针安装的处的垂直距离；h为塔体相邻两层之间的垂直距离。
8.采用法兰连接的节点，法兰接触面的贴合率不低于75%，用0.3mm 塞尺检查，插入深度的面积之和不得大于总面积的25%，边缘最大间隙不得大于0.8mm。
超过时应用垫片垫实，垫片应镀锌，并作防腐处理。
9.采用结点板连接的节点，相接触的两平面贴合率不低于75%，用0.3mm塞尺检查，插入深度的面积之和不得大于节点面积的25%。
10.馈线过桥架的位置、强度应符合设计要求，并应与钢塔结构构件牢固连接。
馈线过桥架要一定的倾斜度，靠馈线窗一端应略高于铁塔一端，斜度0.5%～1%左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国铁塔标准化建设管理丛书（2）新建铁塔、机房项目工程管理指导手册（v1.0）中国铁塔股份有限公司建设维护部I前言本丛书的编制目的，是通过标准化建设管理，做到高效率、低成本、高质量，打造技术最好、成本最低、项目管理能力最强、素质能力最高的专业队伍。
本手册明确了新建铁塔项目全过程的如下内容：✓三大管控（质量、进度、造价）中的进度、质量管控要点；✓六道工序（站址预规划、需求整合、选址、设计、施工、验收交付）中的流程、时限和工作要求。
✓四个专业角色（客户经理、选址人员、项目经理、维护人员）的分工与协同。
对于推行区域经理责任制的地市，可根据人员配置情况对四个专业角色进行人员分工和复用，并满足各个专业角色的管理要求，区域经理作为第一责任人。
本手册起草单位：中国铁塔股份有限公司广东达安项目管理股份有限公司本手册供建设维护序列人员参考使用。
II目录一、站址规划 (4)1.1、工作说明及责任分工 (4)1.2 、预规划、预选址要求 (5)二、需求收集和整合 (9)2.1、工作说明及责任分工 (9)三、选址及立项阶段 (10)3.1、基站选址 (10)3.1.1、工作说明及责任分工 (10)四、设计阶段 (11)4.1、施工设计编制 (11)4.1.1、工作说明及责任分工 (11)4.1.2、施工设计阶段要求 (12)4.2、设计图纸会审 (14)4.2.1、工作说明及责任分工 (14)1五、施工阶段 (17)5.1、工作说明及责任分工 (17)5.2、工程质量关键点控制 (21)5.2.1、杆塔建设关键质量控制 (21)5.2.2、土建机房建设关键质量控制 (43)5.2.3、简易机房安装 (66)5.2.4、电力引入 (71)5.3、结果文件收集 (76)六、验收、交付阶段 (83)6.1、预验收 (83)6.1.1、工作说明及责任分工 (83)6.1.3、结果文件收集 (85)6.2、工程验收、交付 (85)6.2.1、工作说明及责任分工 (85)6.2.2、工程验收、交付要求 (86)26.2.3、结果文件收集 (87)七、安全生产要求 (88)7.1、一般规定 (88)7.2、高空作业安全要求 (89)7.3、吊装、立杆、开孔、开挖坑道作业围蔽安全要求 (90)7.4、临时用电安全要求 (91)7.5、防火的安全要求 (92)7.6、施工现场安全标识摆放示例 (93)7.7、施工人员安全防护用品使用示例 (95)八、附件 (96)3一、站址规划1.1、工作说明及责任分工41.2、预规划、预选址要求1.2.1 预规划要求（1）各级分公司应积极组织网络建设需求分析，并主动开展站址预规划工作。
站址预规划应采取“滚动开展”的方式，做到“主动需求预判、提前站址规划、先行站点选址、及早匹配完成”，实现选址工作“谋事在先，变被动为主动”的工作目标。
（2）在开展预规划工作时，可根据目标区域性质的不同，采取如下工作模式，以提前获取规划目标区域。
1）提前获取政府主导的新规划重点区域信息。
2）提前获取运营商规划建设需求。
3）主动分析运营商网络现存问题引发的潜在需求。
（3）站址预规划的开展，应遵循以下几个原则：1）应详细分析并综合预判各个预规划目标区域的需求情况，排定预规划站址的优先级，优先级排序应综合运营商需求迫切程度、覆盖场景重要性、是否多家共同需求等多种因素进行统筹考量。
2）站址预规划应按照预判需求的轻重缓急有序进行，先行开展预估2015年有建设需求的站址预规划，并结合持续跟踪的运营商需求变化情况，按季度滚动修订。
53）对于政府新规划重点区域，应主动牵头，联合各运营商、基础设施建设主管单位或业主单位，对通信站址进行统一规划,满足各方需求。
4）站址预规划应遵循需求运营商网络结构要求和覆盖指标要求，满足客户网络服务质量需求。
5）站址预规划应在满足运营商网络覆盖指标要求的基础上，对多家运营商需求进行整合，尽量推动实现多家合建共享（优先利旧现网存量站址，现网站址不满足条件的，应尽量推动多家合建），实现资产效益最大化。
6）站址预规划可借助网络仿真工具（优先具备LTE网络仿真能力）进行覆盖效果验证和方案优化调整，以提升站址预规划的准确度和说服力。
（4）站址预规划结束后，规划经理应及时将预规划的站址信息录入到预选址目标库，并提交给选址人员进行选址勘察。
1.2.2 预选址要求（1）满足预规划时间要求预选址原则上应满足预规划所提出的时间要求。
一般情况下，单站“选址勘察+业主初洽达成意向时间”应尽量控制在1周以内。
（2）满足预规划位置需求6站点选址位置原则上应与预规划输出的经纬度要求相符。
原则上站址选择的偏离度应满足：市区和大型县城不超过100米，郊区、一般县城和发达乡镇不超过200米，一般乡镇和农村不超过500米。
（3）满足无线电传播环境要求基站天线的可架设高度应满足预规划输出的天线挂高要求，一般来说，城区天线挂设应尽量控制在“高于周围建筑物平均高度3~15米”，以兼顾本小区覆盖满足和越区覆盖控制。
天线安装支撑物（如抱杆、塔台等）应选择合理位置，确保天线主瓣方向100米范围内无明显阻挡。
尤其应注意避免与其它网络抱杆天线产生交叉阻挡或对打。
（4）满足无线干扰规避要求在站址选择和天线安装支撑物的建设中，应充分考虑多个不同频段制式通信系统间的干扰因素，确保在满足站址高度要求的基础上，同时满足各频段系统天线间的空间隔离要求；站址位置应避开大功率无线电台、雷达站、铁路公交调度专网以及其它移动通信系统等的干扰，确保基站正常工作。
（5）满足站址稳定性要求站址位置尽量避开即将拆迁的道路、村庄、城中村等区域，选择具备长久站址保留条件（不低7于5年）的位置和物业进行租赁建设。
如确需在该场景下选址，需综合考量站址的经济性和必要性，确保投入收益比。
（6）对于预规划输出为“共享现网站址”的选址需求，应现场评估该站点共享的可行性。
对于确定可以共享的站点应及早与业主沟通新增无线设备及附属设施的可能性，达成预选址意向。
（7）对于预规划输出为“新建站址”的选址需求，应根据站址所处区域特点，采取不同的处理措施：1）新增政府规划区域、旧城改造区域和政府公共资源区域，预选址完成后应向政府相关部门申请办理用地手续并取得相关许可证。
2）其他区域，预选址完成后应及早与业主沟通新建无线设备及附属设施的可能性，达成预选址意向。
（8）预选址结束后，选址人员应及时将选定的站址信息录入站址储备库，并提交规划经理进行审核（规划经理应对站址位置或高度变更较大的站点进行仿真复核），审核通过后，该站址正式纳入站址储备库。
8二、需求收集和整合2.1、工作说明及责任分工9三、选址及立项阶段3.1、基站选址3.1.1、工作说明及责任分工10四、设计阶段4.1、施工设计编制4.1.1、工作说明及责任分工114.1.2、施工设计阶段要求（1）项目经理要求①项目经理应根据选址完成情况，及时制定勘察计划，勘察计划应具备周期性和及时性。
勘察路线应根据站址位置的分布和交通情况具备合理性，尽量减少时间成本；②实时跟进设计出图情况。
12（2）选址人员要求①根据勘察计划，及时联系业主，安排现场勘察工作；②如实将详尽的站址周边社会环境向设计单位进行交底。
（3）地勘单位的勘察要求①查明地层结构，提供各土（岩）层的物理力学性质指标，对地基的稳定性和承载力作出评价，提出基础方案建议，编制详细的地质勘查报告；②具体标准参照《岩土工程勘察规范》（GB50021-2001）执行。
（4）设计单位勘察设计要求①收到项目经理制定的勘察计划后，及时响应并准时参加；②对站点的经纬度进行测量，并对测量仪表数据留存影像资料，以免在后续的设计过程中出现错误；③对施工环境、地貌、参照物进行记录，并现场绘制草图；④对现场情况进行影像资料留存，资料需反应场地情况，三通一平的情况，照片数量不少于5张；⑤对三通一平的工程量进行详细记录，包括是否修建临时道路、临时道路的修建模式、场地内是13否存在树木及树木的数量、平整土方量等；⑥填写勘察记录表并签字确认；⑦根据地勘报告进行施工图编制。
4.2、设计图纸会审4.2.1、工作说明及责任分工144.2.2、设计图纸会审重点（1）施工图纸会审①重点检查施工图纸中的各项设计参数（各种应力、抗震、风压、抗冰雪、防雷、防盗、消防、电气）的依据是否满足规范要求；②重点检查施工图纸中的建设模式是否满足各方运营商的建设需求，如机房数量，机房面积，铁塔高度，铁塔平台数等；③重点检查施工图纸中的建设模式是否对后期运营维护存在一定影响，如机房门的设置是否方便多个运营商使用，维护检修设备是否具备并方便使用等；④重点审查施工图纸中的建设模式是否能满足现有施工技术条件，如施工机械的使用能否满足现场的客观情况，是否具有新技术应用所需的技术工人等；⑤铁塔部分原则上采用总部标准化铁塔产品，包括路灯杆塔（20米），双轮景观塔（30、35米），灯杆景观塔（30、30米），三管塔（40、45、50米），插接式单管塔（40、45、50米）和角钢塔（45、50、55米），以及屋顶拉线塔（15米），明确当地风压情况。
市区主要以30-45米景观塔、路灯杆塔、单管塔为主，郊区、乡镇、农村以建设40-55米以上单管塔、三管塔、角钢塔为主，街道站的塔桅高度以12-20米为主。
15⑥施工图设计会审完成后可先进行修正方案的出版，出版完成后即可先进行施工，以保障施工进度计划的完成。
（2）设计预算审核①重点检查设计预算总额是否满足投资控制要求；②重点检查设计预算中的各子项是否存在虚列，多列的现象，重点关注各项间接费用如措施费等；③重点检查设计预算中工作量计算是否真实有效。
由于在基站施工费中，三通一平部分所占比重较大，因此对修路、平整场地、取水、取电部分应根据勘察照片和勘察记录详细核实预算中列出的工作量;④铁塔造价参考《铁塔、机房及配套分场景建设指导手册》。
16五、施工阶段5.1、工作说明及责任分工171819205.2、工程质量关键点控制5.2.1、杆塔建设关键质量控制（1）进场材料质量控制①对铁塔基础使用材料的检查a.检查水泥出厂质量合格证和复试报告；b.检查钢筋（材）出厂质量合格证、理化性能试验报告及钢筋复试报告；c.按设计规定检查砂、石的质量、粒径、含泥量、含水量等；d.检查外加剂厂家生产许可证明、产品合格证、试配报告。
②对塔体构件材料的检查a.按设计要求检查构件数量、重量、质量；b.检查塔体表面，发现有锈蚀、麻点或划痕时，要求其深度不得大于该钢材厚度允许负偏差值的一半。
c.镀锌的锌层厚度应符合下列规定：镀件厚度小于5mm时，锌层厚度应不低于65μm 。
镀件厚度大于或等于6mm时，锌层厚度应不低于86μm 。
d.应严格控制浸锌过程的构件热变形，每根构件的长度伸缩量≤L/5000，弯曲变形≤21L/1000。
