降压型DCDC转换器设计

BUCK型DCDC开关电源芯片的设计与实现

BUCK型DCDC开关电源芯片的设计与实现一、Buck型DC-DC开关电源的原理Buck型DC-DC开关电源采用PWM（脉宽调制）技术实现降压功率转换。

其基本原理是通过开关管（MOSFET）的开关控制，使电源源电压经过电感产生瞬间高压脉冲，然后经过二极管和电容进行滤波，从而得到较低的输出电压。

1.选取合适的芯片2.电路设计在电路设计中，需要考虑以下关键元件：（1）开关管（MOSFET）：选择合适的MOSFET型号，使其能够承受输入电压和输出电流，并具有低导通压降和低开关损耗。

（2）电感：选择合适的电感器件，使其具有足够的电感值，以满足电路的输出电流要求，同时要考虑其饱和电流和电流纹波等参数。

（3）二极管：选用具有较高效率和低电压降的二极管，以减小功率损耗。

（4）滤波电容：选择适当的电容容值和工作电压，以保证输出电压的稳定性和滤波效果。

3.控制电路设计（1）比较器：用于比较输出电压反馈和参考电压，生成PWM信号。

（2）误差放大器：通过调节反馈电压和参考电压之间的差值，实现输出电压的稳定控制。

（3）反馈电路：将输出电压反馈给误差放大器，使其可以实时调节PWM信号。

4.输出过压保护与过流保护为了确保开关电源在异常工作条件下能够保持安全可靠的操作，需要添加过压保护和过流保护电路。

过压保护电路通常通过监测输出电压，当输出电压超过设定阈值时，立即切断开关管的导通。

过流保护电路通过监测输出电流，当输出电流超过设定阈值时，同样会切断开关管的导通。

5.PCB布局与散热设计在设计过程中，需要合理布局电路元件，以减小元件之间的相互干扰，并降低热量产生。

合理进行散热设计，确保开关管和散热器的有效散热，以保证开关电源的稳定工作。

三、BUCK型DC-DC开关电源的测试与调试完成电路设计后，需要进行测试和调试来验证设计的正确性和可靠性。

主要包括以下测试：（1）输入电压测试：测试开关电源在不同输入电压下的输出电压和效率。

（2）输出电压稳定性测试：测试开关电源在稳定工作状态下，输出电压随负载变化的情况。

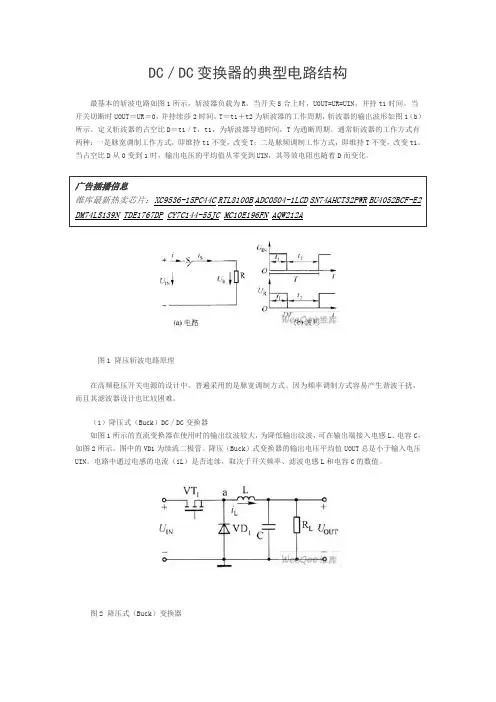

DC／DC变换器的典型电路结构

DC／DC变换器的典型电路结构最基本的斩波电路如图1所示，斩波器负载为R。

当开关S合上时，UOUT=UR=UIN，并持t1时间。

当开关切断时UOUT＝UR＝0，并持续莎2时间，T＝t1＋t2为斩波器的工作周期，斩波器的输出波形如图1（b）所示。

定义斩波器的占空比D＝t1／T，t1，为斩波器导通时间，T为通断周期。

通常斩波器的工作方式有两种：一是脉宽调制工作方式，即维持t1不变，改变T；二是脉频调制工作方式，即维持T不变，改变t1。

当占空比D从0变到1时，输出电压的平均值从零变到UIN，其等效电阻也随着D而变化。

图1 降压斩波电路原理在高频稳压开关电源的设计中，普遍采用的是脉宽调制方式。

因为频率调制方式容易产生谐波干扰，而且其滤波器设计也比较困难。

（1）降压式（Buck）DC／DC变换器如图1所示的直流变换器在使用时的输出纹波较大，为降低输出纹波，可在输出端接入电感L、电容C，如图2所示。

图中的VD1为续流二极管。

降压（Buck）式变换器的输出电压平均值UOUT总是小于输入电压UIN。

电路中通过电感的电流（iL）是否连续，取决于开关频率、滤波电感L和电容C的数值。

图2 降压式（Buck）变换器当电路工作频率较高时，若电感和电容量足够大并为理想元件，则电路进入稳态后，可以认为输出电压为常数。

当晶体管VT1导通时，电感中的电流呈线性上升，因而有式中，ton为晶体管导通时间；iOUT（max）为输出电流的最大值；iOUT（min）为输出电流的最小值；Δion为晶体管导通时间内的输出电流变量。

当晶体管截止时，电感中的电流不能突变，电感上的感应电动势使二极管导通，这时式中，toff为晶体管截止时间；Δioff为晶体管截止时间内的输出电流变量。

在稳态时式中，Δi为输出电流变量。

因为电感滤波保持了直流分量，消除了谐波分量，故输出电流平均值为式中，R为负载电阻。

（2）升压式（Boost）DC／DC变换器图3为升压式DC／DC变换器，它由功率晶体管VT1、储能电感L、二极管VD1及滤波电容C组成。

buck电路

buck电路1. 简介Buck电路是一种直流-直流（DC-DC）转换器，也称为降压转换器。

它可将高电压直流输入转换为较低电压直流输出。

Buck电路由开关器件（通常为MOSFET）和辅助元件（如电感和电容）组成。

Buck电路在许多电子设备中广泛应用，包括电源适配器、电动汽车、太阳能系统等。

Buck电路具有高效率、紧凑的尺寸和较低的成本等优点，因此成为DC-DC转换的常用选择。

2. 工作原理Buck电路基于开关定时的原理工作。

下面是Buck电路的基本工作原理：1.开关器件关闭状态：当开关器件（MOSFET）处于关闭状态时，输入电压（Vin）通过电感（L）和二极管（D）充电，形成一种电流。

2.开关器件导通状态：当开关器件导通时，电感储存的能量被释放，通过二极管和负载电阻（RL）供电。

此时，输出电压（Vout）取决于导通时间和电感电流。

3.控制方式：通过控制开关器件导通时间的长短，可以调节输出电压的大小。

典型的控制方式有PWM（脉宽调制）和PFM（脉冲频率调制）。

3. Buck电路的主要元件Buck电路由以下主要元件组成：•MOSFET开关器件：用于控制输入电压通过电路的通断状态。

•电感（L）：用于储存能量，并平滑输出电流。

•二极管（D）：与电感形成一个循环，用于导通电感储存的能量到负载电阻。

•输出电容（C）：平滑输出电压，减少纹波。

•控制电路：用于控制开关器件的导通时间，以调节输出电压。

4. 优缺点Buck电路具有以下优点：•高效率：Buck电路的能效通常较高，能够将输入电压有效转换为输出电压。

•紧凑尺寸：Buck电路的设计紧凑，适合在空间有限的电子设备中使用。

•低成本：相比于其他DC-DC转换器，Buck电路的成本较低。

然而，Buck电路也存在一些缺点：•输出电压稳定性差：由于输入电压波动或载荷变化，Buck电路的输出电压可能不太稳定。

•EMI干扰：Buck电路的开关动作可能引起电磁干扰（EMI），对其他电子设备造成影响。

DCDC电源设计方案

DCDC电源设计方案DC-DC电源设计是一种将直流电源转换为不同电压或电流输出的电源设计方案。

DC-DC电源的设计目标是提供高效率、稳定可靠的电源输出，确保电路正常工作和设备正常运行。

本文将介绍DC-DC电源设计的基本原理、设计步骤和一些具体的设计方案。

一、DC-DC电源设计的原理和基本概念DC-DC电源设计基于开关电源的原理，使用开关元件（如MOS管）周期性地开启和关闭来控制电源输出电压和电流的变化。

通过调整开关元件的开关频率、占空比和电压波形等参数，可以实现不同输出电压和电流的调节。

DC-DC电源设计中，常用的基本概念有：1.输入电压：直流电源输入的电压值，例如12V、24V等。

2.输出电压：DC-DC电源输出的电压值，例如5V、3.3V等。

3.输出电流：DC-DC电源输出的电流值，例如1A、2A等。

4.效率：DC-DC电源输出功率与输入功率之比，用来衡量电源转换的效率。

5.稳定性：DC-DC电源输出电压或电流的稳定性，要求在负载变化、输入电压波动等情况下仍能保持稳定。

二、DC-DC电源设计的步骤DC-DC电源设计一般包括以下几个步骤：1.确定设计需求和参数：根据目标设备的需求和规格，确定DC-DC电源的输入电压、输出电压和输出电流等参数。

2. 选择拓扑结构：根据需求参数和应用场景选择合适的DC-DC拓扑结构，常见的有反激式、降压Buck型、升压Boost型、降压升压Buck-Boost型等。

3.选择元器件和设计电路：根据拓扑结构选择合适的开关元件、滤波电感、滤波电容和控制电路等元器件，并设计合理的电路连接方式和参数。

4.进行电路仿真和优化：使用仿真软件对电路进行仿真分析，评估电路的性能指标，并根据仿真结果对电路进行优化调整。

5.PCB设计和布局：根据电路设计结果进行PCB设计和布局，确保电路的稳定性和可靠性。

6.电路调试和测试：对设计好的PCB电路进行调试和测试，验证电路的稳定性、效率和输出性能是否符合设计要求。

双向DCDC变换器设计

双向DCDC变换器设计双向直流-直流（DC-DC）变换器是一种电力电子设备，能够实现两个不同电压等效电路之间的能量转换和传输。

这种变换器常用于电池系统、节能转换系统和电网隔离系统等应用中。

本文将介绍双向DC-DC变换器的设计原理、工作原理和性能评估。

一、设计原理双向DC-DC变换器可以分为两个部分：升压变换器和降压变换器。

升压变换器将低电压输入提升为较高电压输出，而降压变换器则将高电压输入降压为较低电压输出。

这两个变换器可以通过一个可调节的开关来实现输出电压的控制。

在实际应用中，通过PWM（脉宽调制）技术来控制开关的导通时间，从而实现输出电压的调节。

二、工作原理双向DC-DC变换器的工作原理如下：1.当升压变换器开关导通时，输入电压经过电感储能，同时输出电容储能开始将能量传递到输出端。

2.当升压变换器开关断开时，储能元件的电感和电容开始释放储存的能量，使输出电压保持稳定。

3.当降压变换器开关导通时，输入电压先通过输出电容释放能量，同时电感储能元件开始储存电能。

4.当降压变换器开关断开时，储能元件释放储存的能量，实现输出电压的稳定。

三、性能评估设计双向DC-DC变换器时需要评估以下几个关键性能参数：1.效率：双向DC-DC变换器的效率主要取决于开关的损耗和传输效率。

通过合理选择开关元件和功率传输电路，可以提高变换器的效率。

2.响应时间：双向DC-DC变换器需要能够快速响应输入电压和输出负载的变化。

降低电路和控制系统的响应时间可以提高变换器的动态性能。

3.稳定性：双向DC-DC变换器需要具有良好的稳定性，以确保输出电压在不同负载条件下保持稳定。

在设计过程中应考虑噪声抑制和滤波技术。

4.安全性：在设计双向DC-DC变换器时，需要考虑过电流、过压和过温等保护功能，以防止电路损坏和事故发生。

在实际设计过程中，还需要考虑其他因素，如电路拓扑选择、元件选择、控制算法和布局布线等。

针对不同的应用需求，可能需要做出不同的设计决策。

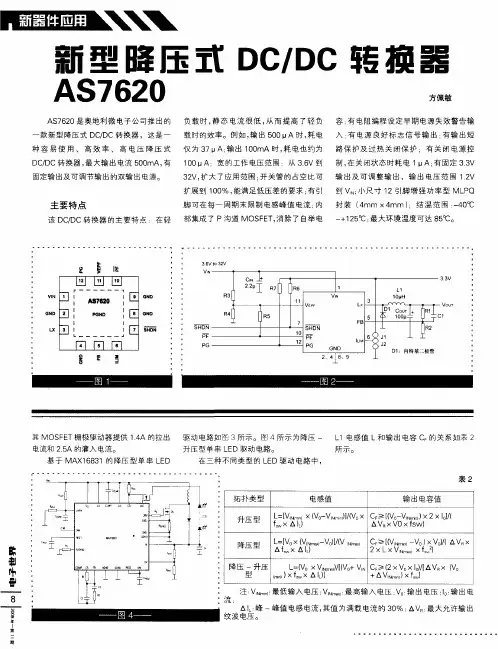

新型降压式DC／DC转换器AS7620

Ａ７２Ｓ６０特别适用于工业２Ｖ直流供端输出低电平。与＃－有关的电阻Ｒ、电阻较小，可获得较小的输出波纹电压。４Ｆ端３４Ｒ６的值及ＶＮＶ电压的有关．、电应用。例如，编程逻辑控制器、器Ｒ、５及Ｒ可机
降压型ＬＶＶｌ一）（ｆ＝【ｏＸ（Ｎ｛Ｖｏ／Ｎ】Ｖ △ｆＸ△１０ＣＦ（Ｎ一Ｖ）。（Ｒ ≥【（Ｖ｛０ＸＶ】 △ＶＸ／２×Ｌ×ＶＮ ×ｆ）１２
甓毫ｌ
掣
８
降压一升压
开ｌＪ
新型降压式Ｄ／转换器ＤＯＯ
ＡＳ７２６０
一
方佩敏
ＡＳ６０是奥地利微电子公司推出的负载时，态电流很低，而提高了轻负容；电阻编程设定早期电源失效警告输７２静从有
＋５：大环境温度可达８ｃ１ ℃ 最２５Ｃ。
ＶｌＮ
ＧＮＤ
ＯＮＤ
ＯＮＤ
ＬＸ
ＳＨＤＮ
其Ｍ０ＦＴ栅极驱动器提供１Ａ的拉出驱动电路如匿３所示。图４所示为降压一ＳＥ４电流和２５的灌入电流。Ａ基于ＭＡ１８１的降压型单串ＬＤＸ６３Ｅ升压型单串ＬＤ驱动电路。Ｅ在三种不同类型的ＬＤ驱动电路中Ｅ
Ａ７２Ｓ６０的引脚排列如图１所示，各

DC／DC降压型转换器

品发布
户还可以导入自己的数据文件进行通用２。ＧｚＰＩ６５ＨＸ综合测试仪
型研究，从而使得整个系统更加灵活，
能够满足特殊用户的测试需求。
Ｋｅｔｌｙｉｈｅ
一
ＮＩＢＡＥＳｓｅ与ｙｔｍｓ公司、ＰａｅｈｓＭａｒｔｉ司共同发布了一款针对军事和ｘ公
ＰａｅＭａｒ公司开发的下变频模ＶＩ范围内。ｈｓｔｉｘＮ
ａｓｒａｃｏｙｔｍｓｕｔｉｍｉｒｓｓｅ
次探头设置连接示波器，即可准确地、块，包含射频输入调节模块、微波频段
确定性地进行差分测量、单端测量和共输入、低频输入、本机振荡器和中频输
模测量。
电话：０－７２５０５６６ —２９１２
ｈｔ／ｗｗｗ．ｕｔｉｍｉｒｓｓｅ．ｏｔ／ｐ：ａｓｒｃｏｙｔｍｓｃｍａ
出调节模块。这五个模块组可设置成六个主要的工作模式，它们覆盖了
一
镯： — 黔
应用的新型探头前端附件
的射频／微波下变频模块为基础而设计用于单节锂离子电池或三节ＡＡ电池的
这些新型探头前端附件，支持高达的，它拥有从１０Ｈｚ６５０ｋ～２．ＧＨｚ的频应用。器件支持１０该０％的占空比，从而８Ｈｚ的信号带宽，是为探测ＤＧＤＲ２和率操作范围。产品同时使用了ＮＩ司可实现低压降并从电池中汲取最大能该公

buck输出电容计算公式

buck输出电容计算公式
在电路设计中，buck转换器是一种常见的降压型DC-DC转换器，用于将高电压直流电源转换为较低电压输出。

在设计buck转换器时，其中一个重要参数就是输出电容的选择。

输出电容的作用是存储能量，平滑输出电压并减小输出电压的纹波。

要计算buck输出电容的数值，可以使用以下公式：C = I * ΔT / ΔV。

其中，C表示输出电容的数值，单位为法拉(F)；I表示输出电流的峰值，单位为安培(A)；ΔT表示一个开关周期的时间，单位为秒(s)；ΔV表示输出电压的纹波值，单位为伏特(V)。

在实际应用中，输出电容的选择需要考虑多个因素。

首先，需要确定输出电流的峰值，这通常取决于负载的要求。

其次，需要确定一个开关周期的时间ΔT，这取决于开关频率和电路拓扑结构。

最后，需要确定输出电压的纹波值ΔV，这通常由设计师根据系统要求和性能指标进行设定。

在计算输出电容数值时，设计工程师还需要考虑输出电容的额定工作电压和温度特性。

选择合适的输出电容可以帮助提高系统的稳定性和性能，减小输出电压的纹波，降低系统的EMI（电磁干扰）水平。

除了上述公式外，设计工程师还可以通过仿真软件进行电路仿真，验证输出电容的选择是否符合系统要求。

通过仿真，可以更直观地
了解输出电容的影响，优化电路设计方案。

总的来说，buck输出电容的计算是电路设计中重要的一环，合理选择输出电容可以提高系统的性能和稳定性，同时满足系统的性能指标和要求。

在实际设计中，设计工程师需要结合实际应用场景，综合考虑各种因素，选择合适的输出电容，从而实现高效稳定的电源转换。
