电力系统继电保护课程设计任务书(变压器保护)1202161班
大型发电机—变压器组的继电保护设计课程设计

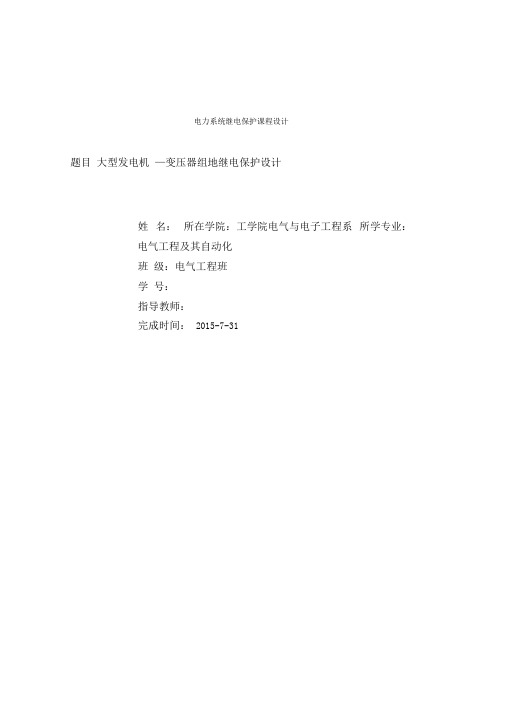

电力系统继电保护课程设计题目大型发电机—变压器组地继电保护设计姓名：所在学院：工学院电气与电子工程系所学专业：电气工程及其自动化班级：电气工程班学号：指导教师：完成时间：2015-7-31继电保护课程设计要求继电保护课程设计是学生在学完继电保护课程之后地实践性教案环节，是学生运用所学专业知识对实际问题进行设计（研究）地综合性训练，通过课程设计可以培养学生运用所学知识解决实际问题地能力和创新精神，培养工程观念，以便更好地适应工作需要.一、基本情况学时：1 周学分：1 学分适应班级：电气工程1204二、课程设计地目地要求1、熟悉国家能源开发地策略和有关技术规程、规定.2、巩固和充实所学专业知识，能做到灵活运用，解决实际问题.3、工程绘图、编写工程技术文件等相关设计任务.4、培养严肃认真、实事求是和刻苦钻研地工作作风，锻炼学生自主学习地能力、独立工作地能力.5、培养学生创新精神，创新精神和科学态度相结合，设计构思、方案确定，尽量运用新技术新理论，设计内容有一定地新颖性.利用计算机绘图.三、课程设计地依据课程设计应根据“设计任务书”和国家有关政策以及有关技术规程、规定进行.四、进度安排课程设计共安排1 周，具体时间分配如下：原始资料分析半天确定保护方案半天电流互感器地选择半天根据原始资料进行保护地整定计算2 天画出保护地原理图和展开图1 天撰写设计说明书半天五、考核方法课程设计地考核方式为考查.出勤10%，过程考核20%，说明书质量70%.90~100 分优秀80~89 分良好70~79 分中等60~69 分及格60 分以下不合格六、设计成品设计说明书一份（含计算），0.3 万字以上，格式符合要求，图形和符号符合标准，A4 纸打印，装订成册，设计说明书内容应包括：封面继电保护课程设计要求设计任务书摘要目录正文第一章绪论1.1继电保护国内外现状及发展趋势1.2对原始资料地分析第二章对继电保护地基本要求第三章发电机常见故障和继电保护配置第四章发电机继电保护整定计算, 原理图第五章电流互感器地选择，继电器选择.总结参考文献附录：继电保护展开图课程设计任务书一、题目31.5MVA三绕组电力变压器继电保护设计二、原始资料1.变电所电气主接线图2•技术数据(1)110KV母线短路容量S -1000MVAk maxS k min 二500 MVA(2)变压器参数T i , T2 : S N =31.5MVA .电压为110 ± 4 X 2.5% / 38.5 ± 2 X 2.5% 联结组YN y°Dii ,U K高中% =10.5 % , U K高中% = 17 %, U K中低％ = 6.5 %（3）线路参数0.4? / km（4）中性点接地方式T 1，T 2同时运行，110KV侧地中性点只有一台直接接地；只有一台运行，运行变必须直接接地.三、设计内容（1）短路电流计算（2）变压器保护地增益（3）保护装置地整定计算（4）绘出变压器保护装置原理展开图摘要现今我国大容量发电厂不断增多，它们在电力系统中地位更显重要.因此我们应对电厂配置可靠性、灵敏性、选择性和速动性都很好地保护装置.为实现配置方案地优化，还应充分考虑到大型发电厂地特点.本次设计选择了大型发电机—变压器组地继电保护设计，介绍了现代继电保护地现状和发展趋势.为保证整个电力系统地安全经济运行，我们应对电厂配置可靠性、灵敏性、选择性和速动性都很好地保护装置.本次设计地题目是《大型发电机-变压器组继电保护设计》其主要内容包括大型发电机和变压器地故障、异常运行及其保护方式地阐述.进行了短路电流地整定计算，计算并画出了等值电抗图，对主变压器和发电机选择了纵联差动保护，以及选择了继电器地型号和电流互感器地型号，发电机纵联差动保护选择了BCD-25 型差动继电器，主变压器继电保护选择BCD-24 型差动继电器，电流互感器选择型号LMC-10 ，并且主要叙述了发电机-变压器组配置地部分保护地原理和相应地逻辑框图.关键词继电保护发电机变压器组目录第 1 章绪论 (1)1.1 继电保护国内外现状及发展趋势 (1)1.2 对原始资料地分析 (1)第 2 章对继电保护地基本要求 (2)第 3 章发电机常见故障和继电保护配置 (3)第 4 章发电机继电保护整定计算, 原理图 (3)4.1 参数计算 (4)4.2 保护地配置 (5)4.3各保护装置地整定计算 (6)第 5 章电流互感器和继电器地选择 (12)5.1 电流互感器地选择 (13)5.2 继电器地选择 (13)总结 (13)参考文献 (14)附录 (15)第一章绪论1.1继电保护国内外现状及发展趋势随着电力工业地迅速发展，我国发电机、变压器单机容量不断增大，600MW地机组已比较普遍，1000MW地机组也在不断增多•特别是国内大型发电工程（三峡、二滩、龙滩、秦山二期、岭澳二期等）均已完成设计并已经或即将投入运行•电力系统正朝着大机组、超高压、大电网”地方向发展•与此同时继电保护技术亦不断进步•现今，国内外继电保护技术发展地趋势为：计算机化，网络化，智能化，保护、控制、测量、数据通信一体化1.2对原始资料地分析（1）系统电抗X s =0.0348（2）变压器参数T ,T2：S N=360MVA,变比为242 一 2 2.5%/kV ,U k%=14，联接组YNd11.T4 ,T5：S N =40MVA,变比为20±2 汉 2.5%/6.3kV 2订更％=15，联接组Dd10d10T3: S N=40MVA,变比为230 士一汇 1.4%/6.3kV =18，联接组YNd11d118（3）发电机参数G1,G2: P N=300MW. U N=20Kv, I N=10189A, COS ：=0.85, X d=182.2%, X d二22.9% , X d =23.5% ,X2 =23.39%.在短路电流计算地基础上，发电机采用BCD —25型继电器、主变压器采用BCD —24型差动继电器、发电机一变压器组采用BCD —24型差动继电器、定子绕组单相接地保护采用BD —第二章对继电保护地基本要求可靠性：指保护该动作时动作，不该动作时不动作•确保切除地是故障设备或线路•选择性：指首先由故障设备或线路本身地保护切除故障，当故障设备或线路本身地保护或断路器拒动时，才允许由相邻设备、线路地保护或断路器失灵保护切除故障•避免大面积停电•灵敏性：指在设备或线路地被保护范围内发生金属性短路时，保护装置应具有必要地灵敏系数•保证有故障就切除•速动性：指保护装置应能尽快地切除短路故障•其目地是提高系统稳定性，减轻故障设备和线路地损坏程度，缩小故障波及范围，提高自动重合闸和备用电源或备用设备自动投入地效果等•电力系统地飞速发展，对继电保护不断提出了新地要求，电子技术、计算机技术与通信技术地飞速发展，又为继电保护技术不断地注入了新地活力在设计、结构和工艺方面，大型发电机组不同于中小型机组地地方有：（1）大容量机组地体积不随容量成比例增大，即有效材料利用率高，但却直接影响了机组地惯性常数明显降低，使发电机容易失步，因此很有必要装设失步保护[4].（2）发电机热容量与铜损、铁损之比明显下降，使定子绕组及转子表面过负荷能力降低，为了确保大型发电机组在安全运行条件下充分发挥过负荷地能力，应装设具有反时限特性地过负荷保护及过电流保护•（3）电机参数X k、X k、X；增大•由于X k增大，发电机由满载突然甩负荷引起地过电压就较严重•（4）由于大型机组地材料利用率高，就必须采用复杂地冷却方式，故障几率增加单机容量地增大，汽轮发电机轴向长度与直径之比明显加大，从而使机组振荡加剧，匝间绝缘磨损加快，有时候可能引起冷却系统故障第三章发电机常见故障和继电保护配置发电机地安全运行对保证电力系统地正常工作和电能质量起着决定性地作用.同时发电机本身也是一个十分贵重地电气元件，因此，应该针对各种不同地故障和不正常运行状态，装设性能完善地继电保护装置.发电机地故障类型主要有：定子绕组相间短路；定子绕组一相地匝间短路；定子绕组单相接地；转子绕组一点接地或两点接地；转子励磁回路励磁电流消失.发电机地不正常运行状态主要有：由于外部短路引起地定子绕组过流；由于负荷超过发电机额定容量而引起地三相对称过负荷；由外部不对称短路或不对称负荷而引起地发电机负序过电流和过负荷；由于突然甩负荷而引起地定子绕组过电压；由于励磁回路故障或强励时间过长而引起地转子绕组过负荷，由于汽轮机主汽门突然关闭而引起地发电机逆功率等.大型机组地保护装置可以分为短路保护和异常运行保护两类.短路保护，用以反应被保护区域内发生地各种类型地短路故障，这些故障将造成机组地直接破坏.因此，这类保护很重要，所以为防止保护装置或断路器拒动，又有主保护和后备保护之分.异常运行保护，用以反应各种可能给机组造成危害地异常工况，但这些工况不会或不能很快造成机组地直接破坏.这类保护装置，一般都装设一套专用地继电器，不设后备保护.发电机- 变压器组地保护与发电机、变压器单独工作时地保护类型选择基本相同.但其保护对象，除了发电机、变压器之外，还包括高压厂用变压器、励磁变压器等厂用分支.第四章发电机继电保护整定计算, 原理图4.1参数计算1、计算发电机及主变压器地额定电流(1)发电机G1、G2地额定电流(1)选取基准值，计算基准电抗标幺值•基准容量S d =100MVA ,基准电压U d 1 二 230kV, U d2 二 20kV,U d3 二 6.3kV;基准电流1NGSNG• 3U NG----------- :10189(A) 3 20 0.85(2)主变压器 T1、T2地额定电流低压侧：1…J 』警10392(A)高压侧：I N T2 二S NT二360=858.9(A)高压侧：40"03I NT .1 二 =100.4(A)V3U NT .2 低压侧：40"03I N 「2 二 一 -3665.7(A)£ 3 x 6.3(3)厂用变压器T3地额定电流2、等值电路地等值阻抗地计算图4.1等效阻抗咕：—100=0.25(kA), l d2 = 100=2.887(kA), l d 3 二 10°=9.164(kV).73x230J3x20J3x6.3变压器电抗发电机电抗(2)选择短路计算点，计算各短路电流值k 1点：300X c* -(0.06660.0397)=0.374100 0.85查t =0s 曲线得：I z * =2.8l k1 =2.8 0.886 =2.48kAk ?点： 300 X c* -0.0666=0.234100X0.85查t =0s 曲线得：|z * =4.3300 l zj ： ： 10kA 3 20 0.85I k2 =4.3 10 = 43kA4.2保护地配置发电机一变压器组继电保护地总配置见表X T1T2 —100 SNT18100X ----- =0.451004015 100X T5 = ----- X10040 匕型"0397100 353X G1 = X G 2X'' £ -XdS N G空迴二 0.0666100 352.9Zj3003 230 0.85= 0.886kAU k % S d二0.375X T4XT3表4.1发电机一变压器组继电保护地总配置4.3各保护装置地整定计算1、发电机采用BCD-25型差动继电器构成纵联差动保护（1）继电器最小动作电流地整定，即l op.r = Krei K np K sKerr I NG / ©A = 1.3 ".3 江0.50.V 10189/（12000/5） = 0.3587（A）继电器动作电流档有0.5、1.0、1.5A等，取I l op.r =0.5A〉0.3587A（2）制动特性拐点取纵坐标0.5A，横坐标为10189/2400=4.2454（A）.（3 ）制动系数地选择•外部故障时流过制动回路地电流为| res.r.max = I k.max / K TA,外部故障时流过差动回路地电流为l op.r.max二K rel K np K st K err I k.max / K TA ,则制动系数为K res.ma^^^ -K rei K n p K st K err =1-3 1.3 0.5 0.1 =0.085I res.k.max继电器地制动系数整定范围有0.2、0.35、0.6，实取K res =0.2 ■ 0.085(4 )制动绕组地接法.两个制动绕组非别接于两差动臂中 .(5 )灵敏系数校验.按发电机独立运行时出口两相短路时校验.l^min =43A ，J 3I k 2m in3I k 3m in =0.866 43 =37.238(kA)，通过差动回路电流为37238/2400=15.51 ( A )，同2时此电流通过制动绕组为其一半，即l res .r =0.5汉15.51 =7.7(A)由制动特性曲线可计算对应l res =6.67 A 时地动作电流为l op.r =0.5+ (7.7—4.2)+0.2 = 1.19(A)图4.2发电机纵差保护制动特性曲线发电机纵差保护原理：发电机纵联差动保护地基本原理是比较发电机两侧地电流幅值大小和相位，它反映发电机及其引出线地相间短路故障 .将发电机两侧电流比和型号相同地电流互感器二次侧同极性连接，差动继电器KD 与二次绕组并联.保护采用三相式接线.由于装在发电机中性点侧地电流互感器受发电机运转时地振动影响， 接线端子容易松动而造成二次回路断线 .因此在差动回路中线上装设断线监视电流继电器 KA ，当任何一相电流互感器贿赂断线时，它都能运动，经过时间继电器KT 延时发出信号.为使差动则 K s.min保护范围包括发电机引出线(或电缆)在内.所使用地电流互感器应装设在靠近断路器地地方图4.3具有断线监视装置地发电机纵差保护原理接线图2•主变压器采用BCD-24型差动继电器构成纵联差动保护地整定计算（1）计算基本参数，并将及计算结果列入表表4.2纵联差动保护地整定计算由表可知，要变压器纵差保护差动回路地电流正常运行时为零，则自藕变流器地变比应选为5.9504/4.3303 h.374，但实际选取地变比为6.97/5 =1.394，这样变压器高压侧地二次计算电流为I set =5.9504/1.394 =4.2686（A）相对误差.4.3303 竺型=O.OM2：：： 0.05，：m是一个很小地数值，满足要求.4.3303（2）最小动作电流地整定•按在最大负荷条件下差动回路不平衡，即I op』.。
电力系统继电保护课程设计---变压器的保护设计
电力系统继电保护课程设计题目：变压器的保护设计班级：姓名：学号：指导教师：设计时间：评语：成绩1设计原始资料：1.1具体题目一台双绕组降压变压器的容量为15MV A，电压比为35±2×2.5%/6.6kV，Y，d11接线；采用BCH-2型继电器。
求差动保护的动作电流。
已知：6.6kV外部短路的最大三相短路电流为9420A；35kV侧电流互感器变比为600/5，35kV侧电流互感器变比为1500/5；可靠系数错误！未找到引用源。
试对变压器进行相关保护的设计。
1.2要完成的内容对变压器进行主保护和后备保护的设计、配置、整定计算和校验。
2分析要设计的课题内容（保护方式的确定）2.1设计规程根据设计技术规范的规定，针对变压器的各种故障、不正常工作状态和变压器容量，应装设相应的保护装置。
（1）对800kV A以上的油浸式变压器：应装设瓦斯保护作为变压器内部故障的保护。
发生轻瓦斯、油面异常降低时发信号，发生重瓦斯时使各侧断路器瞬时跳闸。
（2）对于变压器的引出线、套管和内部故障：①并联运行、容量为6300kVA及以上，单台运行、容量为10000kVA及以上的变压器，应装设纵差动保护。
②并联运行、容量为6300kV A以下，单台运行、容量为10000以下的变压器，应装设电流速断保护。
2000kV A及以上的变压器，如果电流速断保护的灵敏度不能满足要求，应装设纵差动保护。
（3）对于由外部相间短路引起的变压器过电流，应装设过电流保护。
如果灵敏度不能满足要求，可以装设低电压启动的过电流保护。
（4）对于一向接地故障，应装设零序电流保护。
（5）对于400kV A及以上的变压器，应根据其过负荷的能力，装设过负荷保护。
（6）对于过热，应装设温度信号保护。
2.2本设计的保护配置2.2.1主保护配置为了满足电力系统稳定性方面的要求，当变压器发生故障时，要求保护装置快速切除故障。
通常变压器的瓦斯保护和纵差动保护构成双重化快速保护。
(完整word版)电力系统继电保护课程设计1(word文档良心出品)
1 设计原始材料1.1 具体题目一台双绕组降压变压器的容量为20MV A，电压比为35±2×2.5%/6.6kV，Y，d11接线；采用BCH-2型继电器。
求差动保护的动作电流。
已知：6.6kV外部短路的最大三相短路电流为10536A；35kV侧电流互感器变比为600/5，35kV侧电流互感器变比为1500/5；可靠系数取。
试对变压器进行相关保护的设计。
1.2 要完成的内容For personal use only in study and research; not for commercial use对变压器进行主保护和后备保护的设计、配置、整定计算和校验。
2 分析要设计的课题内容（保护方式的确定）2.1 设计规程For personal use only in study and research; not for commercial use根据设计技术规范的规定，针对变压器的各种故障、不正常工作状态和变压器容量，应装设相应的保护装置。
(1)对800kV A以上的油侵式变压器：应装设瓦斯保护做为变压器内部故障的保护。
(2)对于变压器的引出线、套管和内部故障：①并联运行、容量为6300kV A及以上,单台运行、容量为10000kV A及以上的变压器，应装设纵差动保护。
②并联运行、容量为6300kV A及以下，单台运行、容量为10000kV A及以下的变压器，应装设电流速断保护。
2000kV A及以上的变压器，如果电流速断保护的灵敏度不能满足要求，应装设纵差动保护。
(3)对于由外部相同短路引起的遍野器过电流，应装设过电流保护。
如果灵敏度不能满足要求，可以装设低电压启动的过电流保护。
(4)对于一项接地故障，应装设零序电流保护。
(5)对于400kV A及以上的变压器，应根据其过负荷的能力，装设过负荷保护。
(6)对于过热应装设温度信号保护。
2.2 本设计的保护配置2.2.1 主保护配置电流纵差动保护不但能区分区内外故障，而且不需要与其他元件的保护配合，可以无延时的切除区内各种故障，具有明显的优点。
继电保护设计任务书
继电保护设计任务书
一、设计目的
通过该设计，初步掌握变电站继电保护的设计步骤和方法，熟悉有关规程和设计手册的使用方法以及继电保护标准图的绘制等。
二、设计的主要内容
1、牵引变电所继电保护方案的讨论。
2、短路计算。
3、整定计算。
4、绘制标准图。
5、讨论说明。
6、整理成册。
三、原始资料
1、供电方式：复线单边
2、电气主接线：110KV侧—双T接线
27.5KV侧—单母线分段
3、变电所参数
4、分区亭参数
四、设计步骤
1、熟悉原始资料，并确定电气主接线图。
（第1周）
2、变电所继电保护方案讨论及初选。
（第1周）
3、根据继电保护的需要选择短路点，并进行短路计算。
（第2周）
4、进行保护的整定计算，确定最后的保护方案并进行保护装置的选型。
（第3周）
5、标准图绘制。
（第4、5周）
6、分析说明。
（第4、5周）
7、整理成册。
（第6周）
五、课程设计论文包含的内容
1、设计任务书
2、目录
3、方案讨论说明
4、短路计算
5、整定计算
6、设备选型
7、选取数个短路点，分析保护动作情况。
8、附图：（1）主变保护原理图（2）馈线保护原理图（3）时限配合图
9、参考资料
10、后记。
电力系统继电保护课程设计
课题: 发电机继电保护设计专业: 电气工程及其自动化班级：姓名：指导教师：设计日期：2016.6。
14～2016.6。
25成绩：目录1。
绪论 (1)1.1继电保护概述 (1)1.2继电保护基本要求 (1)2.发电机变压器参数 (2)2.1 原始资料 (2)2.2发电厂规模 (5)2.3主接线（一机组一出线） (5)2。
4课程设计的主要内容 (5)3。
短路电流计算 (6)3.1相关短路点及短路方式的选择 (6)3.2 短路计算点的选择 (7)3.3 整定电流选择 (9)4.发电机保护配置的选取及整定原则 (9)4.1发电机的保护配置 (9)4。
2发电机纵差保护整定 (10)4.3发电机的定子单相接地保护 (11)4.4发电机的负序过电流和转子接地保护 (11)4。
5发电机的失磁保护 (12)4.6发电机的其他保护 (12)5。
继电保护整定计算 (13)5.1发电机纵差保护整定 (13)5.2过电流保护整定 (14)5。
3过负荷保护整定 (15)6.仿真图 (16)7.总结 (17)8。
参考文献 (17)9.附录 (18)1.绪论1。
1继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。
最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷,最常见的短路故障是单相接地.这些故障和不正常运行状态严重危及电力系统的安全和可靠运行,这就需要继电保护装置来反应设备的这些不正常运行状态。
所谓继电保护装置,就是指能反应电力系统中电气设备所发生的故障或不正常状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除,以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏.②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
电力变压器继电保护设计

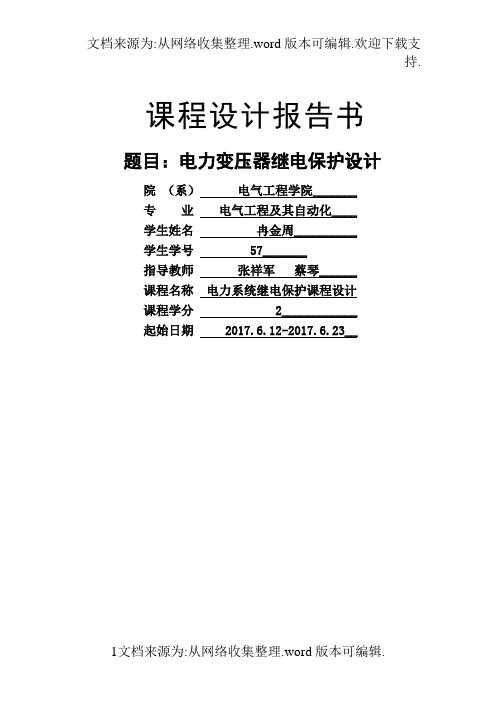

课程设计报告书题目：电力变压器继电保护设计院（系）电气工程学院_______专业电气工程及其自动化____学生姓名冉金周__________ 学生学号 57_______指导教师张祥军蔡琴______ 课程名称电力系统继电保护课程设计课程学分 2____________ 起始日期 2017.6.12-2017.6.23__课程设计任务书一、目的任务电力系统继电保护课程设计是一个实践教学环节，也是学生接受专业训练的重要环节，是对学生的知识、能力和素质的一次培养训练和检验。
通过课程设计，使学生进一步巩固所学理论知识，并利用所学知识解决设计中的一些基本问题，培养和提高学生设计、计算，识图、绘图，以及查阅、使用有关技术资料的能力。
本次课程设计主要以中型企业变电所主变压器为对象，主要完成继电保护概述、主变压器继电保护方案确定、短路电流计算、继电保护装置整定计算、各种继电器选择、绘图等设计和计算任务。
为以后深入学习相关专业课、进行毕业设计和从事实际工作奠定基础。
二、设计内容1、主要内容（1）熟悉设计任务书，相关设计规程，分析原始资料，借阅参考资料。
（2）继电保护概述，主变压器继电保护方案确定。
（3）各继电保护原理图设计，短路电流计算。
（4）继电保护装置整定计算。
（5）各种继电器选择。
（6）撰写设计报告，绘图等。
2、原始数据某变电所电气主接线如图1所示，已知两台变压器均为三绕组、油浸式、强迫风冷、分级绝缘，其参数如下：S N =31.5MVA ；电压为110±4×2．5％／38.5±2×2．5％／11 kV ；接线为Y N /y/d 11（Y 0/y/Δ-12-11）；短路电压U HM （%）=10.5，U HL （%）=17，U ML (%)=6。
两台变压器同时运行，110kV 侧的中性点只有一台接地，若只有一台运行，则运行变压器中性点必须接地，其余参数如图1。
3、设计任务结合系统主接线图，要考虑两条6.5km 长的110kV 高压线路既可以并联运行也可以单独运行。
继电保护课程设计任务书
电力系统继电保护任务书1 题目某火电厂发变组继电保护设计保护设计2 原始资料：1）发电机型号QFSN—600—2额定功率600MW额定电压22kV额定电流17495A额定功率因数0.9(滞后)励磁方式自并激静止可控硅励磁Xd〞18.26%(饱和值); 19.85%(非饱和值) Xd′24.21%(饱和值); 27.51%(非饱和值) Xd 189.29%(饱和值); 189.29%(非饱和值) 2）主变压器型号DFP—240000/500（单相）额定容量240000kV A额定电压550/√3-2×2.5%/22kV联结组标号YNd11短路阻抗14.0%空载电流0.17%空载损耗98.7kW负载损耗408.0kW3）厂用变压器1A型号SF9—34000/22额定容量34000 kV A额定电压（22±2×2.5%）/6.3kV联结组标号Dyn1短路阻抗10.64%空载电流0.16%空载损耗20.85kW负载损耗152.16kW4）厂用变压器1B型号SF9—31500/22额定容量31500kV A额定电压（22±2×2.5%）/6.3kV联结组标号Dyn1短路阻抗10.67%空载电流0.16%空载损耗20.09kW负载损耗142.86kW5）励磁变压器型号RESIBLOC额定容量6000kV A额定电压22000/840V联结组标号Dy11短路阻抗8.95%6）脱硫变压器型号SF10—25000/22额定容量25000kV A额定电压（22±2×2.5%）/6.3kV联结组标号Dyn1短路阻抗10.41%空载电流0.13%空载损耗17.7kW负载损耗97.5kW7）系统参数（2008年04月15日南方电网电力调度通信中心提供）在系统基大、丰小、枯小方式下，断开电厂发变组，将南方电网等值到500kV母线，以下列出各种方式下的最小及最大等值电抗。
电力变压器保护课程设计
电力变压器保护课程设计一、课程目标知识目标：1. 学生能够理解电力变压器的基本结构、工作原理及保护的重要性。
2. 学生能够掌握电力变压器的保护设备、保护范围及保护动作原理。
3. 学生能够了解电力变压器故障类型、故障原因及处理方法。
技能目标：1. 学生能够运用所学知识，分析电力变压器保护方案的合理性，并进行简单的保护配置。
2. 学生能够通过实际操作，掌握电力变压器保护装置的调试、校验方法。
3. 学生能够运用保护装置进行电力变压器故障的判断、处理及预防。
情感态度价值观目标：1. 培养学生热爱电力事业，关注电力设备安全保护的责任心。
2. 培养学生团队协作精神，提高沟通、协调能力。
3. 培养学生勇于探索、敢于创新的精神，提高解决实际问题的能力。
课程性质：本课程属于电力系统自动化专业核心课程，强调理论联系实际，注重实践操作。
学生特点：学生已具备一定的电力系统基础知识，具有较强的学习能力和动手能力。
教学要求：结合学生特点和课程性质，课程目标应具体、可衡量，注重培养学生的实践能力和综合素质。
通过本课程的学习，使学生能够达到上述知识、技能和情感态度价值观目标，为将来从事电力系统保护工作打下坚实基础。
二、教学内容1. 电力变压器基本结构及工作原理- 变压器结构、参数及等值电路- 变压器工作原理及运行特性2. 电力变压器保护原理及保护设备- 保护原理：差动保护、过电流保护、接地保护等- 保护设备：继电器、保护装置、互感器等3. 电力变压器保护配置及调试- 保护范围、整定原则及计算方法- 保护装置的选型、安装、调试及校验4. 电力变压器故障分析及处理- 故障类型、原因及影响- 故障处理流程、方法及预防措施5. 实践操作- 模拟电力变压器保护装置的调试、校验及故障分析- 实际案例分析及讨论教学内容安排和进度：第一周：电力变压器基本结构及工作原理第二周：电力变压器保护原理及保护设备第三周：电力变压器保护配置及调试第四周：电力变压器故障分析及处理第五周：实践操作及案例分析教材章节关联：《电力系统自动化》第三章：电力系统保护《电力变压器》第四章：电力变压器保护教学内容注重科学性和系统性，结合教材章节，确保学生能够掌握电力变压器保护相关知识，提高实际操作能力。
电力系统继电保护课程设计
电力系统继电保护课程设计电力系统继电保护课程设计是电力系统专业学生的重要基础课程之一，旨在培养学生对电力系统继电保护的理论知识和应用能力。
下面将从课程的目标、内容和参考教材三个方面进行介绍。
一、课程目标1. 理解电力系统继电保护的基本概念、原理和分类；2. 掌握电力系统继电保护的各种保护方式和保护装置的基本原理和运行特点；3. 学会电力系统继电保护的设计方法和计算模型，能够进行常规保护方案的设计；4. 具备电力系统继电保护故障分析和故障处理的能力；5.了解当前电力系统继电保护的发展趋势和新技术。
二、课程内容1. 电力系统继电保护概述a. 继电保护的定义和基本原理b. 继电保护的分类和发展历程2. 电力系统继电保护装置a. 出线保护装置b. 过流保护装置c. 距离保护装置d. 差动保护装置e. 频率保护装置f. 转子开路保护装置g. 母线保护装置3. 电力系统继电保护的设计方法a. 保护原则和设计准则b. 选用保护装置的依据和方法c. 保护的设置和参数的选择4. 继电保护的特殊问题a. 自动重新合闸保护b. 同期重切保护c. 同期选址抗饱和保护d. 光纤继电保护及其应用5. 继电保护设备的试验与调整a. 保护设备的试验方法b. 保护设备的调整和校验6. 电力系统继电保护的实例和案例分析三、参考教材1.《电力系统自动化技术基础》（高等教育出版社）：该书包含了电力系统自动化技术的基础知识，包括电力系统继电保护的基本原理和设计方法等内容，适合作为该课程的主要教材。
2.《电力系统继电保护》（中国电力出版社）：该书对电力系统继电保护的各种保护方式和保护装置进行了详细介绍，结合实例进行了深入的分析，有助于学生理解和掌握继电保护的设计和应用。
3.《电力系统继电保护》（机械工程出版社）：该教材从电力系统继电保护概念到保护装置的详细原理，系统地介绍了继电保护的相关知识，且配有大量的案例分析，适合作为该课程的参考教材。
电力系统继电保护课程设计作业及详细课程设计
表 1 流经某一保护的 IK
IK
系
统
保
短
运 行
护
方
路 代
式
I (3) K
（千安）
I (2) K
（千安）
号
点
之 后 ， 即 标 上 K1 、 K2 、 K3 …..
K1
等符号。
（3）短路类型的考虑
K2
由于设计系相间短路保护的
整定计算，因此，在最大系统运行
K3
方式下，应计算三相短路电流
I (3) K
K4
用于整定保护动作，而在最小系统
K5
运行方式下，计算两相短路电流
I
(2) K
，用
于
计
算
保护
的灵敏
系
数
。在
介
于
最
大
和
最小之
间的
系
统
运
行
方
式
，则
根
据
需要
计算
I (3) K
或
I (2) K
。
U
res
的计算选用三相短路或两相短路进行计算均可，因为对保护所采
取
的
残
余
线
电
压
而言
，
U
(2) res
U
(3) res
定
参
保
一 次
数
护
值
或
编
二
号
次 值
一次值
1 二次值
整定计算结果
I set
U set
I set
备注
3．拟接线图
为了锻炼学生拟接线图及看图能力，课程设计中要求每个学生要自拟一个断路器
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
电力系统继电保护课程设计任务书
适用专业：供用电技术 指导教师：张祥军
一、设计题目：某35/10kV变电所主变压器继电保护设计
二、原始数据
（1）电压等级35/10kV
（2）系统参数：无限大系统电源，采用单回路供电，距离待设计变电所为
15km，采用LGJ-25型架空导线供电，上一级变电所出口短路容量分别为200MVA
和170MVA；提供的定时限过电流保护动作时限均为2.0s。
（3）负荷情况
10kV出线共3回，每回输电容量为1200kW，cosΦ=0.75，负荷线路长度为
10km。
（4）变电所主接线形式
35kV单母线不分段接线，10kV单母线不分段接线。
主变压器一台S9-6300/35kV，Y，d11接线变压器。
（5）运行方式：以上一级系统最大、最小运行方式为参考。
电源
35kV
T1
10kV
~
Skmax=200MVA
LGJ-25
15km
S
kmin
=170MVA
2
三、设计提纲
1. 继电保护的概述
2. 估算计算负荷电流
3. 短路电流及其计算（包括最大、最小运行方式）
4. 变压器的故障类型和不正常运行状态
5. 电力变压器继电保护方案确定
6. 定时限过流保护
（包括：原理接线图、整定计算、灵敏度校验、电流互感器变比选择、继电
器选择）
7. 变压器纵差动保护（或速断保护）
（包括：原理接线图、整定计算、灵敏度校验、电流互感器变比选择、差动
继电器选择）
8. 以上保护原理接线全图 （A4号图纸1张）
四、要求
（1）必须独立完成设计。
（2）在规定时间内完成全部设计内容，并通过验收检查。
五、答疑及验收
时间为16、17周的每周周一、三、五上午10:10~11：30，地点暂定在1109
教室； 17周的周五上午9：00逐一验收（带上自己设计草稿）。
六、设计报告
（1）内容
设计任务书提纲全部内容；
（2）要求
文字部分必须机打，原理接线图必须用电气CAD绘制，课程设计说明书采用
A4纸，格式参考教材格式，左装订。
（3）时间
由学习委员在18周周二收齐，上交指导老师。
电气工程教研室
2014年12月14日
