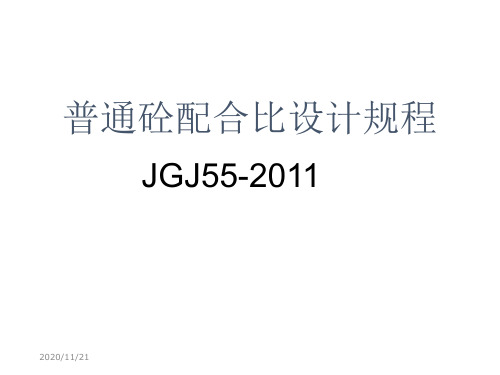

普通砼配合比设计规程JGJ55-2011
αa
αb
0.53
0.20
0.49
0.13
水胶比限值
根据混凝土使用时所处的环境条 件，考虑其满足耐久性要求所必要的水 胶比，在进行混凝土配合比设计时混凝 土的最大水胶比应符合《混凝土结构设 计规范》GB50010的规定。
福建地区相关的环境等级
最大 水胶 比
0.60
最低 强度 等级
试
配
1、 试配时应采用与工程现场相同的原 材料和搅拌方法，且每盘最小搅拌量 不少于搅拌机额定量的25%； 2、按理论配合比试拌，并根据拌合物性 能作出调整（保证水胶比不变，调整 用水量或砂率），使混凝土拌合物性 能符合设计和施工要求，得出强度试 验用的试拌配合比；
３、应采用三个水胶比进行试配，水胶比在试拌配 合比基础上±0.05，用水量相同，砂率可相应增 减1%； (A) 试拌配合比(B) (C) W/B+0.05 W/B W/B-0.05 w w w βs+1% βs βs-1%
在保持混凝土水泥用量不变的情况下， 减少拌合用水量，水泥浆变稠，水泥浆 的粘聚力增大，使粘聚性和保水性良好， 而流动性变小。增加用水量则情况相反。 当混凝土加水过少时，即水胶比过低， 不仅流动性太小，粘聚性也因混凝土发 涩而变差，在一定施工条件下难以成型 密实。
加水过多，水灰比过大，水泥浆过稀， 这时拌合物虽流动性大，但将产生严重 的分层离析和泌水现象，并且严重影响 混凝土的强度和耐久性。 绝不可以单纯以加水的方法来增加流动 性。而应采取在保持水胶比不变的条件 下，以增加水泥浆量的办法来调整拌合 物的流动性。
1、fb 为胶凝材料28天胶砂抗压强度实测值 或按式5.1.3计算 fb=γf · s·ce γ f γf 、γs分别为粉煤灰和矿渣粉影响系数，按 表5.1.3选用 2、 fce为28天抗压强度实测值或富余系数乘 以水泥抗压强度标准值 ，富余系数按表 5.1.4选用。
普通混凝土配合比设计规程(JGJ55-2011)
2 术语、符号
坍落度等级划分为5个等级。
等级 S1 S2 S3 S4 S5 坍落度（mm） 10～40 50～90 100~150 160~210 ≥220
混凝土拌合物稠度允许偏差
2 术语、符号
2.1.6 抗渗混凝土：抗渗等级不低于P6的混凝 土。 2.1.7 抗冻混凝土：抗冻等级不低于F50的混 凝土。 （均指设计提出要求的抗渗或抗冻混凝土） 2.1.9 泵送混凝土：可在施工现场通过压力泵 及输送管道进行浇筑的混凝土。 （包括流动性混凝土和大流动性混凝土，泵
和易性
混凝土拌合物便于施工操作，能够达到结构 均匀、 成型密实的能力。 和易性主要包括流动性、粘聚性和保水性。 影响和易性因素： (1)组成材料及其用量之间的关系： 水泥品种及其水泥浆数量和单位用水量；骨 料的品种、级配和粗细程度；水灰比；砂 率 ；外加剂 。 (2)施工环境的温度、搅拌制度等。
合理砂率与坍落度及水泥用量的关系
3 基本规定（新增加）
3.0.1 混凝土配合比设计应满足混凝土配制强 度、拌合物性能、力学性能、长期性能和耐 久性能的设计要求。混凝土拌合物性能、力 学性能、长期性能和耐久性能的试验方法应 分别符合现行国家标准《普通混凝土拌合物 性能试验方法标准》GB/T50080、《普通混 凝土力学性能试验方法标准》GB/T50081和 《普通混凝土长期性能和耐久性能试验方法 标准》GB/T50082的规定。
送时坍落度不小于100mm。）
2 术语、符号
2.1.10大体积混凝土：体积较大的、可能由胶 凝材料水化热引起的温度应力导致有害裂 缝的结构混凝土。
（大体积混凝土也可以定义为，混凝土结 构物实体最小几何尺寸不小于1m的大体量 混凝土，或预计会因混凝土中胶凝材料水 化引起的温度变化和收缩而导致有害裂缝 产生的混凝土。）
普通砼配合比设计规程jgj55-2011
确定混凝土砂率βS
1、坍落度小于10mm的砼，其砂率应经试验 确定；
2、坍落度为10~60mm的砼,根据粗骨料品种 、粒径、水胶比按本标准表5.4.2选取；
3、坍落度大于60mm的砼，其砂率可经试验 确定，也可在表5.4.2基础上，进行数值修 正：
2020/11/21
1）坍落度每增加20mm， 砂率增加1%； 2）根据砂的细度修正
三 海风环境 a
0.45（ C35 0.50） (C30)
三 盐渍土环境；海岸环境 b
0.40 C40
2素020混/11/凝21 土的水胶比可适当放松。
确定每立方米混凝土用水量mw0
1、 混凝土水胶比在0.40～0.80范围时，根 据砼的坍落度（维勃稠度）、粗骨料品 种 及 最 大 粒 径 查 本 标 准 表 5.2.1-1 和 5.2.1-2；
细砂：砂率减小 粗砂：砂率提高 3）采用人工砂时，砂率增大； 4）骨料级配较差时，砂率增大。
2020/11/21
计算粗骨料和细骨料用量
粗骨料用量：mg0 细骨料用量：ms0 1、重量法——假定容重法 2、体积法——以1立方米混凝土计算
2020/11/21
重量法
1、假定混凝土拌合物容重为2350～ 2450kg/m3
2020/11/21
3）根据外加剂和掺和料修正 mw0=m’w0（1－β）
β—外加剂减水率应经试验确定 m’w0 —未掺外加剂时每立方米混凝土用
水量
2020/11/21
计算每立方米混凝土胶凝材料、矿物掺 合料和水泥用量
1、胶凝材料用量 mb0= mw0/（W/B ）
考虑混凝土满足耐久性要求所必 要的最小胶凝材料用量，除C15及其 以下等级外，应符合本标准中表3.0.4 的规定。
普通混凝土配合比设计规程(JGJ55-2011) 精品
普通混凝土配合比设计规程（JGJ55-2011）2011年12月1日实施1 总则1.0.1为规范普通混凝土配合比设计方法，满足设计和施工要求，保证混凝土工程质量，并且达到经济合理，制定本规程。
1.0.2 本规程适用于工业与民用建筑及一般构筑物所采用的普通混凝土配合比设计。
•除一些专业工程以及特殊构筑物的混凝土1.0.3 普通混凝土配合比设计除应符合本规程的规定外，尚应符合国家现行有关标准的规定。
2 术语、符号2.1 术语2.1.1普通混凝土：干表观密度为2000kg/m3～2800kg/m3的混凝土。
（在建工行业，普通混凝土简称混凝土，是指水泥混凝土）2.1.2干硬性混凝土：拌合物坍落度小于10mm且须用维勃稠度（s）表示其稠度的混凝土。
（维勃稠度可以合理表示坍落度很小甚至为零的混凝土拌合物稠度，维勃稠度等级划分为5个。
）等级维勃稠度（s）V0 ≥31V1 30~21V2 20~11V3 10~6V4 5~32.1.3塑性混凝土：拌合物坍落度为10mm～90mm的混凝土。
2.1.4流动性混凝土：拌合物坍落度为100mm～150mm的混凝土。
2.1.5大流动性混凝土：拌合物坍落度不低于160mm的混凝土。
坍落度等级划分为5个等级。
等级坍落度（mm）S1 10～40S2 50～90S3 100~150S4 160~210S5 ≥2202.1.6抗渗混凝土：抗渗等级不低于P6的混凝土。
2.1.7抗冻混凝土：抗冻等级不低于F50的混凝土。
（均指设计提出要求的抗渗或抗冻混凝土）2.1.9泵送混凝土：可在施工现场通过压力泵及输送管道进行浇筑的混凝土。
（包括流动性混凝土和大流动性混凝土，泵送时坍落度不小于100mm。
）2.1.10大体积混凝土：体积较大的、可能由胶凝材料水化热引起的温度应力导致有害裂缝的结构混凝土。
•（大体积混凝土也可以定义为，混凝土结构物实体最小几何尺寸不小于1m的大体量混凝土，或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。
JGJ55-2011_普通混凝土配合比设计规程(内部培训课件)_PPT
4 混凝土配制强度的确定
4.0.1 混凝土配制强度应按下列规定确定： 1．当混凝土的设计强度等级小于C60时，配
制强度应按下式计算：
fcu,0 fcu,k 1.645
2．当设计强度等级不小于C60时，配制强度 应按下式计算（新增）
fcu,0 1.15 fcu,k
4 混凝土配制强度的确定
掺加适量引气剂有利于混凝土的耐久性，尤其对 于有较高抗冻要求的混凝土，掺加引气剂可以明 显提高混凝土的抗冻性能。引气剂掺量要适当， 引气量太少作用不够，引气量太多混凝土强度损 失较大。
3 基本规定（最大碱含量）
3.0.8 对于有预防混凝土碱骨料反应设计要求的工 程，混凝土中最大碱含量不应大于3.0kg/m3，并 宜掺用适量粉煤灰等矿物掺合料；对于矿物掺合 料碱含量，粉煤灰碱含量可取实测值的1/6，粒化 高炉矿渣粉碱含量可取实测值的1/2。
3 基本规定（修订前的规定）
环境条件 最大水灰比
最小水泥用量
素砼 钢砼 预砼 素砼 钢砼 预砼
一
—— 0.65 0.60 200 260 300
二a 0.70 0.60 0.60 225 280 300
二b 0.55 0.55 0.55 250 280 300
三
0.50 0.50 0.50 300 300 300
采用测定混凝土拌合物中氯离子的方法，与测试 硬化后混凝土中氯离子的方法相比，时间大大缩 短，有利于配合比设计和控制。
表3.0.6中的氯离子含量系相对混凝土中水泥用量 的百分比，与控制氯离子相对混凝土中胶凝材料 用量的百分比相比，偏于安全。
3 基本规定（最小含气量）
3.0.7 长期处于潮湿或水位变动的寒冷和严寒环境、 以及盐冻环境的混凝土应掺用引气剂。引气剂掺 量应根据混凝土含气量要求经试验确定；掺用引 气剂的混凝土最小含气量应符合表3.0.7的规定， 最大不宜超过7.0%。
(jgj55_2011)普通混凝土配合比设计规程
➢ 3.0.3 混凝土的最大水胶比应编辑符课合件 《混凝土结构设计规范GB50010 的
3 基本规定
• 3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4 的规定，配制C15 及 其以下强度等级的混凝土，可不受表3.0.4 的限制。
编辑课件
2 术语、符号
➢ 2.1.1 普通混凝土 ordinary concrete ➢ 干表观密度为 2000～2800kg/m3 的水泥混凝土。 ➢ 2.1.2 干硬性混凝土 stiff concrete ➢ 拌合物坍落度小于10mm 且须用维勃时间（s）表示其稠度的混凝土
。 ➢ 2.1.3 塑性混凝土 plastic concrete ➢ 拌合物坍落度为10mm～90mm 的混凝土。 ➢ 2.1.4 流动性混凝土 pasty concrete ➢ 拌合物坍落度为100mm～150mm 的混凝土。
编辑课件
2 术语、符号
➢ 2.1.5 大流动性混凝土 flowing concrete ➢ 拌合物坍落度不小于160mm 的混凝土。 ➢ 2.1.6 抗渗混凝土 impermeable concrete ➢ 抗渗等级不低于P6 的混凝土。 ➢ 2.1.7 抗冻混凝土 frost-resistant concrete ➢ 抗冻等级不低于F50 的混凝土。 ➢ 2.1.8 高强混凝土 high-strength concrete ➢ 强度等级不小于C60的混凝土。
编辑课件
3 基本规定
➢ 3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学 性能和耐久性能的设计要求。混凝土拌合物性能、力学性能和耐久 性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能 试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准 》GB/T50081 和《普通混凝土长期性能和耐久性能试验方法标准》 GB/T50082 的规定。
普通混凝土配合比设计规程《JGJ55-2011》
普通混凝土配合比设计规程《JGJ 55-2011》3 基本规定3.0.1 混凝土配合比设计应满足混凝土配制强度、拌合物性能、力学性能和耐久性能的设计要求。
混凝土拌合物性能、力学性能和耐久性能的试验方法应分别符合现行国家标准《普通混凝土拌合物性能试验方法标准》GB/T50080、《普通混凝土力学性能试验方法标准》GB/T50081和《普通混凝土长期性能和耐久性能试验方法标准》GB/T50082的规定。
3.0.2 混凝土配合比设计应采用工程实际使用的原材料，并应满足国家现行标准的有关要求；配合比设计应以干燥状态骨料为基准，细骨料含水率应小于0.5%，粗骨料含水率应小于0.2%。
3.0.3 混凝土的最大水胶比应符合《混凝土结构设计规范》GB50010的规定。
3.0.4 混凝土的最小胶凝材料用量应符合表3.0.4的规定，配制C15及其以下强度等级的混凝土，可不受表3.0.4的限制。
表3.0.4 混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量(kg/m3)素混凝土钢筋混凝土预应力混凝土0.60 250 280 3000.55 280 300 3000.50 320≤0.453303.0.5矿物掺合料在混凝土中的掺量应通过试验确定。
钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-1的规定；预应力钢筋混凝土中矿物掺合料最大掺量宜符合表3.0.5-2的规定。
表3.0.5-1 钢筋混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）硅酸盐水泥普通硅酸盐水泥粉煤灰≤0.40≤45≤35＞0.40 ≤40≤30粒化高炉矿渣粉≤0.40≤65≤55＞0.40 ≤55≤45钢渣粉－≤30≤20磷渣粉－≤30≤20硅灰－≤10≤10复合掺合料≤0.40≤60≤50＞0.40 ≤50≤40注：①采用硅酸盐水泥和普通硅酸盐水泥之外的通用硅酸盐水泥时，混凝土中水泥混合材和矿物掺合料用量之和应不大于按普通硅酸盐水泥用量20%计算混合材和矿物掺合料用量之和；②对基础大体积混凝土，粉煤灰、粒化高炉矿渣粉和复合掺合料的最大掺量可增加5％；③复合掺合料中各组分的掺量不宜超过任一组分单掺时的最大掺量。
