Patran软件对汽车起重机车架进行有限元强度分析
patran装配体有限元分析教程
实验：装配的模态有限元分析
一. 问题描述
探究结合面的参数对装配体的模态有限元分析影响因素，做如下实验设计两块简单的平板，用两螺栓连接，模拟机床部件之间结合面的形式。
具体参数如下
1. 建立如下图所示的装配图
尺寸描述如下：
板长360mm 宽84MM 上板厚10mm 下板后 30mm
为了说明分析情况与实际相符，螺栓分布不对称距离中心分别为 140mm 和100mm 装配体分为上下两个板结构
上板为板1 下板为板2
材料铸铁铸铁
弹性模量 145e9 145e9
伯松比0.25 0.25
密度7.3G/CM 7.3G/CM
螺栓螺帽
材料碳钢碳钢
弹性模量 200E9 200E9
伯松比0.3 0.3
密度7.9 7.9
2 ．对装配体划分网格
为了计算准确有考虑计算机性能，选择二次单元，solid 8node 183 单元
划分完效果图如下：
可以看到这是自由网格划分的情况，用的是四面体单元 精度不如二次六面体单元
四面体单元和三角形单元混合的使用
下面进行求解自由模态
选择分析类型和设置约束之后求解得到结果
其中设置的是以板2下面约束所有自由度。
自由状态的模态分析结果。
与下面的约束方法做比较。

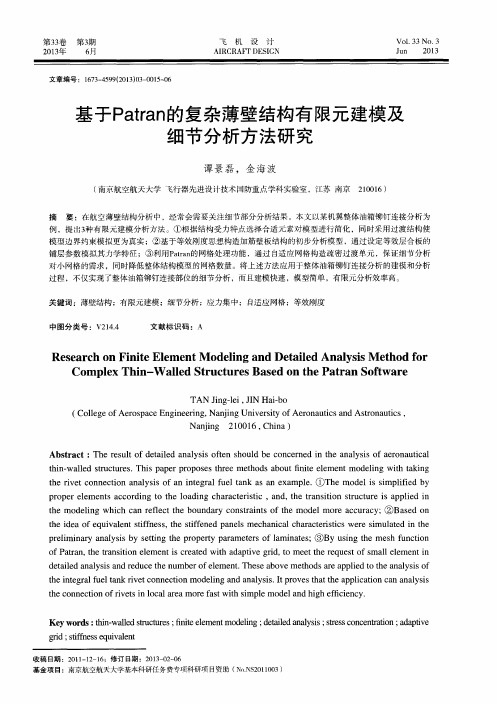

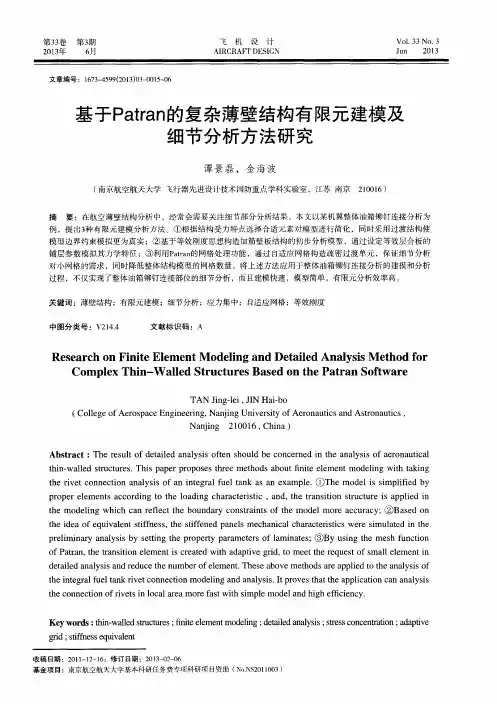

基于Patran的复杂薄壁结构有限元建模及细节分析方法研究
中 图分 类 号 ：Ｖ ２ １ ４ ． ４ 文 献 标 识 码 ：Ａ
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｏ ｎ Ｆ ｉ ｎ ｉ ｔ ｅ Ｅｌ ｅ ｍｅ ｎ ｔ Ｍｏ ｄ ｅ ｌ ｉ ｎ ｇ ａ ｎ ｄ Ｄｅ ｔ ａ ｉ ｌ ｅ ｄ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ Ｍｅ ｔ ｈ ｏ ｄ ｆ ｏ ｒ Ｃｏ ｍｐ ｌ ｅ ｘ Ｔｈ ｉ ｎ － Ｗａ ｌ ｌ ｅ ｄ Ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ Ｂａ ｓ ｅ ｄ ｏ ｎ ｔ ｈｅ Ｐａ ｔ ｒ ａ ｎ Ｓｏ ｆ ｔ ｗａ ｒ ｅ
Ａｂｓ ｔ ｒ ａｃ ｔ：Ｔｈ ｅ ｒ ｅ ｓ ｕ ｌ ｔ ｏ ｆ ｄｅ ｔ ａ ｉ ｌ ｅ ｄ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｔｅ ｆ ｎ ｓ ｈｏ ｕ ｌ ｄ ｂ ｅ ｃ ｏ ｎ ｃ ｅ ｒ ｎｅ ｄ ｉ ｎ ｔ ｈ ｅ ａ ｎａ ｌ ｙｓ ｉ ｓ ｏｆ ａ ｅ ｒ ｏ ｎａ ｕｔ ｉ ｃ ａ ｌ ｔ ｈｉ ｎ— ｗａ ｌ ｌ ｅ ｄ ｓ ｔ ｒ ｕ ｃ ｔ ｕ ｒ ｅ ｓ ． Ｔｈ ｉ ｓ ｐ ａ ｐｅ ｒ ｐｒ ｏ ｐ ｏｓ ｅ ｓ ｔ ｈ ｒ ｅ ｅ ｍｅ ｔ ｈｏ ｄ ｓ ａ ｂｏ ｕ ｔ ｉｎ ｆ ｉ ｔ ｅ ｅ ｌ ｅ ｍｅ ｎ ｔ ｍｏ ｄｅ ｌ ｉ ｎｇ ｗｉ ｔ ｈ ｔ ａ ｋｉ ｎｇ
ｐ ｒ ｏｐ ｅ ｒ ｅ ｌ ｅ ｍｅ ｎｔ ｓ ａ ｃ ｃ ｏ ｒ ｄ ｉ ｎｇ ｔ ｏ ｔ ｈｅ ｌ ｏａ ｄｉ ｎ ｇ ｃ ｈａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ，ａ ｎｄ ，ｔ ｈ ｅ ｔ ｒ ａ ｎｓ ｉ ｔ ｉ ｏ ｎ ｓ ｔ ｒ ｕｃ ｔ ｕｒ ｅ ｉ ｓ ａ ｐ ｐ ｌ ｉ ｅ ｄ ｉ ｎ
ｏ ｆ Ｐａ ｔ ｒ ａ ｎ ，ｔ ｈ ｅ ｔ ｒ ａ ｎ ｓ ｉ ｔ ｉ ｏ ｎ ｅ ｌ ｅ ｍｅ ｎ ｔ ｉ ｓ ｃ ｒ ｅ ａ ｔ ｅ ｄ ｗｉ ｔ ｈ ａ ｄ ａ ｐｔ ｉ ｖ ｅ ｇ ｒ ｉ ｄ，ｔ ｏ ｍｅ ｅ ｔ ｔ ｈｅ ｒ ｅ ｑ ｕ ｅ ｓ ｔ ｏ ｆ ｓ ｍａ ｌ ｌ ｅ ｌ ｅ ｍｅ ｎ ｔ ｉ ｎ
patran培训教材(有限元分析).doc
目录第一章 Patran基础知识 (2)第二章悬臂梁的有限元建模与变形分析 (12)第三章受热载荷作用的薄板的有限元建模与温度场求解 (20)第四章带孔平板的受力分析（平面） (23)第五章厚壁圆筒的受内压作用时的应力分析 (27)第六章受压力载荷作用时板的受力分析 (31)第七章板的模态分析 (34)第八章板的瞬态响应分析 (37)第九章板的频率响应分析 (40)第十章提取车架中性面的模态分析 (43)第一章 Patran 基础知识一．Patran 的用户界面介绍Patran 具有良好的用户界面，清晰、简单、易于使用且方便记忆，其用户界面如图1-1所示。
图1-1 patran 界面按照各部分的功能，可将Patran 界面划分为四个区域：菜单和工具栏区、操作面板区、图形编辑区、信息显示和命令行输入区。
下面，就分别对这几个区域进行介绍。
1.菜单和工具栏区如图1-2所示，patran 的界面上有一行菜单，两行工具栏。
图1-2 菜单工具栏Patran 的菜单是该软件的重要组成部分，使用菜单项，可以完成多设置和操作。
本来，菜单与各种工具是配合使用的，两者是不能独立区分的。
这里对菜单栏进行简单的介绍，一般情况下，Patran 有九个主菜单项，如图1-2所示，文件菜单栏应用菜单按钮工具栏管理（File）菜单主要用于Patran数据库文件的打开/关闭，同时也用来从其他CAD系统输入模型；组（Group）菜单主要用于组的操作，作用类似CAD系统中的“层”；视窗管理（Viewport）菜单用于视窗设置；视图操作（Viewing）菜单用于图形显示设置，包括了工具栏中一些工具的功能；元素显示管理（Display）菜单用于设置各种元素的显示方式；参数设置（Preferences）菜单用于选择求解器，定制用户自己的环境等操作；工具选项（Tools）菜单中提供了许多非常有用的工具；在线帮助（Help）菜单为使用者提供在线帮助。
Patran软件对汽车起重机车架进行有限元强度分析

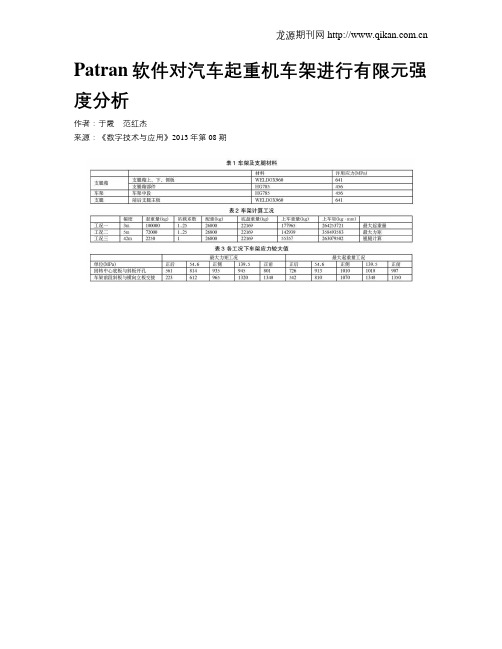

Patran软件对汽车起重机车架进行有限元强度分析作者：于霞范红杰来源：《数字技术与应用》2013年第08期摘要：起重机车架尺寸大、结构复杂、载荷工况多变，在对车架的受力和变形分析中，传统的工程计算方法和类比计算方法不够全面和准确，本文利用Pro/E建立某型汽车起重机车架三维几何模型，并用Patran软件对起重机车架进行有限元强度分析。
文中在有限元计算分析中选取三种典型工况，分析车架受力分布规律和变形情况，得出较大应力分布部位，为进一步改善该汽车起重机车架结构提供了理论依据。
关键词：起重机车架有限元强度分析中图分类号：TH213.6 文献标识码：A 文章编号：1007-9416（2013）08-0192-02车架是汽车起重机的主体承载部分，具有尺寸大、结构复杂、载荷工况多变的特点，在汽车起重机的设计和安全评估阶段，起重机车架的安全性和可靠性是一个重要环节。
在对车架的受力和变形分析中，传统的工程计算方法和类比计算方法不够全面和准确，本文将借助于Patran软件对某型汽车起重机的车架进行有限元强度分析。
通过对该汽车起重机车架进行有限元强度分析，得出车架应力分布规律和变形情况，进而对车架进行强度评估，并提出改进措施。
1 建立车架模型1.1 几何模型由于该汽车起重机车架结构比较复杂，首先利用Pro/E软件进行几何模型创建。
在几何模型创建过程中，对车架的结构进行合理简化，座圈按实体造型创建，忽略诸多隔板、加强板，忽略较小的圆角和倒角，忽略一些工艺孔、固定销支架等对强度和刚度无影响的结构。
车架三维几何模型如图1所示。
1.2 单元类型、边界条件及材料（1）单元类型：薄板件为四结点壳单元，实体部分为八结点实体单元。
（座圈、支腿等厚板）（2）边界条件：约束：左前活动支腿约束Y方向（竖直）自由度；右前活动支腿约束Y、Z自由度；左后支腿约束X、Y方向自由度；右后支腿约束X、Y、Z方向移动自由度。
载荷：包括底架自重、吊载及对中心形成的力矩。

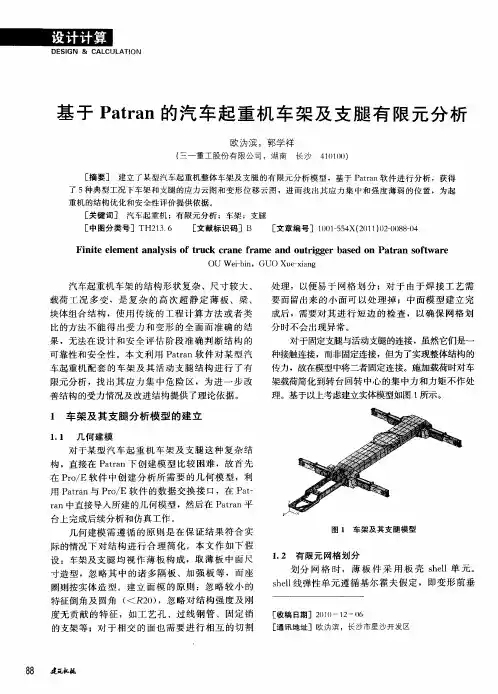

基于Patran的汽车起重机车架及支腿有限元分析
