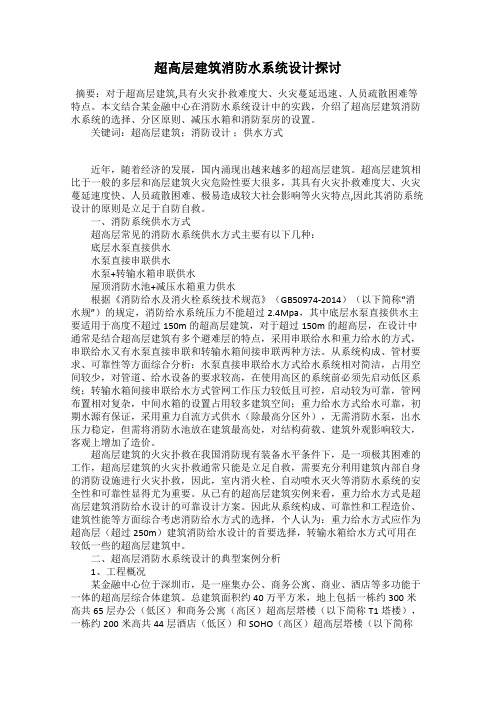

超高层建筑消防水系统设计探讨
超高层建筑消防水系统设计探讨摘要：对于超高层建筑,具有火灾扑救难度大、火灾蔓延迅速、人员疏散困难等特点。
本文结合某金融中心在消防水系统设计中的实践，介绍了超高层建筑消防水系统的选择、分区原则、减压水箱和消防泵房的设置。
关键词：超高层建筑；消防设计；供水方式近年，随着经济的发展，国内涌现出越来越多的超高层建筑。
超高层建筑相比于一般的多层和高层建筑火灾危险性要大很多，其具有火灾扑救难度大、火灾蔓延速度快、人员疏散困难、极易造成较大社会影响等火灾特点,因此其消防系统设计的原则是立足于自防自救。
一、消防系统供水方式超高层常见的消防水系统供水方式主要有以下几种：底层水泵直接供水水泵直接串联供水水泵+转输水箱串联供水屋顶消防水池+减压水箱重力供水根据《消防给水及消火栓系统技术规范》（GB50974-2014）（以下简称“消水规”）的规定，消防给水系统压力不能超过2.4Mpa，其中底层水泵直接供水主要适用于高度不超过150m的超高层建筑，对于超过150m的超高层，在设计中通常是结合超高层建筑有多个避难层的特点，采用串联给水和重力给水的方式，串联给水又有水泵直接串联和转输水箱间接串联两种方法。
从系统构成、管材要求、可靠性等方面综合分析：水泵直接串联给水方式给水系统相对简洁，占用空间较少，对管道、给水设备的要求较高，在使用高区的系统前必须先启动低区系统；转输水箱间接串联给水方式管网工作压力较低且可控，启动较为可靠，管网布置相对复杂，中间水箱的设置占用较多建筑空间；重力给水方式给水可靠，初期水源有保证，采用重力自流方式供水（除最高分区外），无需消防水泵，出水压力稳定，但需将消防水池放在建筑最高处，对结构荷载、建筑外观影响较大，客观上增加了造价。
超高层建筑的火灾扑救在我国消防现有装备水平条件下，是一项极其困难的工作，超高层建筑的火灾扑救通常只能是立足自救，需要充分利用建筑内部自身的消防设施进行火灾扑救，因此，室内消火栓、自动喷水灭火等消防水系统的安全性和可靠性显得尤为重要。
建筑工程的消防给排水设计探讨
建筑工程的消防给排水设计探讨随着城市化进程的加速，建筑工程的消防给排水设计变得愈发重要。
消防给排水系统是建筑工程中至关重要的一部分，它不仅关乎建筑物本身的安全，也关系到人员的生命财产安全。
在建筑工程中，消防给排水设计的合理性和实用性，对大楼的整体安全性和可持续运行性至关重要。
本文将就建筑工程中的消防给排水设计进行探讨，以期提高相关人员对这一重要领域的认识和理解。
一、消防给排水设计的重要性1. 消防系统的重要性消防系统是建筑工程中最重要的安全系统之一，其包括火灾自动报警系统、自动喷水灭火系统、消防排烟系统等。
消防系统的设计需要充分考虑建筑物的结构、用途和人员流动，以及对应的灭火设备、消防通道等。
消防给排水系统是消防系统中至关重要的一部分，其合理设计直接关系到消防系统的安全性和可靠性。
建筑物的给排水系统涉及到供水、排水、管道等方面，其设计和施工质量直接关系到建筑物的使用效果和安全性。
合理的给排水系统设计可以有效保障建筑物内部的供水和排水需求，保障居民和工作人员的生活和工作环境。
消防给排水系统也是建筑物中重要的应急系统，为消防系统提供所需的水源和排水通道，是火灾发生时的重要保障。
1. 安全性原则消防给排水系统的设计首先要满足建筑物内部的消防安全需求。
在设计过程中需要考虑系统的抗压能力、耐腐蚀性能等，以保障系统在火灾发生时能够稳定运行。
给排水系统的设计也需要考虑到火灾期间的供水和排水需求，保障消防系统的正常运行。
消防给排水系统的设计需要充分考虑实际使用情况，比如建筑物的用途和功能、人员流动情况等。
系统的设计应当满足建筑物内部的供水和排水需求，并且方便日常维护和管理。
在排水系统设计中还需要考虑排水管道的坡度、排水口的设置位置等，以保障系统的正常排水功能。
消防给排水系统的设计也需要考虑环境保护因素，比如排水口的设置应当符合环保要求，避免对周边环境造成污染。
给排水系统的设计也需要考虑节水和能源节约，以降低系统的运行成本。
比较新颖的消防设计方案范文
比较新颖的消防设计方案范文标题：创新消防设计方案，智慧城市消防系统引言：随着城市化的快速发展和人口的不断增加，对于城市消防安全的需求也日益增长。
为了提高城市消防系统的效率和响应速度，我们推出了一种创新的消防设计方案，智慧城市消防系统。
该系统结合了现代科技和传统消防设备，通过智能化技术和信息化管理实现了全方位的智慧化消防安全。
一、智慧城市消防系统的构架和特点智慧城市消防系统主要由以下几个模块构成：1.感知模块：利用传感器和监测设备实时感知火灾、烟雾、温度等消防安全因素，并将数据传输至系统中心控制台，实现消防预警和监控功能。
2.控制模块：系统中心控制台负责接收和分析感知模块传来的数据，并根据预设的消防安全规则，自动控制火灾报警器、喷水装置、疏散指示灯等设备启闭，提供远程控制和监管能力。
3.通信模块：通过互联网和无线网络，实现系统内各个模块之间的高效通信，保证数据的快速传输和信息的共享。
4.大数据分析模块：利用云计算技术和大数据分析算法，对海量数据进行挖掘和分析，提供火灾预测、消防救援路径规划、灭火方法选择等功能，为消防救援决策提供科学参考。
5.智能化设备：通过使用智能化设备，如无人机、机器人、智能电梯等，提高消防救援效率，同时降低救援人员的风险。
二、智慧城市消防系统的优势和创新之处1.提高响应速度：通过感知模块的实时监测和控制模块的自动化控制，系统可以快速发现火灾，并立即采取相应的措施进行应对，大大缩短了救援响应时间。
2.增强灭火效果：大数据分析模块可以根据实时数据和历史数据，精准判断火势发展趋势，给出最佳的灭火方法选择，提高了灭火效果。
3.实现智能疏散：通过控制模块和通信模块的配合，系统中心可以根据火势情况，实时指引疏散路线，保证疏散的顺利进行，最大限度地减少人员伤亡。
4.降低人员风险：智能化设备可以在火灾场景中代替人员进行一些危险操作，减少救援人员的风险，提高救援效率。
5.提高管理效能：通过应用信息化技术，系统可以实时监控消防设备运行状态，及时进行维护和保养，提高管理效能。
超高层项目消防设计探讨
超高层项目消防设计探讨摘要：近些年来，随着城镇化建设进程的持续推进，核心区域土地资源愈发紧张。
为缓解土地资源短缺现象，高层建筑以及超高层建筑形式应运而生。
作为城市地标性建筑的重要表现形式，超高层建筑在建设高度上常常会突破二三百米，这无疑是对建筑消防设计提出了全新要求。
针对于此，为确保超高层建筑项目消防设计优化目标得以顺利实现，本文主要结合超高层建筑项目火灾发生特点，对超高层建筑项目消防设计注意事项以及优化措施进行研究分析，以供参考。
关键词：超高层建筑；消防设计；优化措施引言：从整体角度上来看，我国消防安全形势以及灭火救援形势仍旧不容乐观。
可以说，消防安全管理始终是公共安全以及社会安全的重中之重。
其中，随着城镇化建设进程的持续推进，高层建筑以及超高层建筑数量逐渐增多。
在这样的发展背景下，超高层建筑消防设计优化问题逐步受到政府相关部门的重视。
为确保超高层建筑项目消防设计优化目标得以顺利实现，相关设计人员必须严格遵循超高层建筑消防设计标准以及相关技术规程要求，主动结合超高层建筑火灾发生特点，对超高层建筑消防设计优化重难点问题进行强调落实，增强超高层建筑消安全管理效能。
1 超高层建筑火灾发生特点分析1.1火灾蔓延迅速区别于普通建筑形式，超高层建筑内部结构复杂程度要明显更高一些。
与此同时，超高层建筑内部空间在储存容量以及管道设置量方面也要更多一些。
不难看出，超高层建筑结构设计所涉及到的重难点问题较多。
与此同时，与普通建筑相比而言，超高层建筑火灾蔓延速度明显加快，如超高层建筑楼层数量较多且疏散难度较大，一旦出现火灾问题，后果往往是难以估量的[1]。
1.2救援难度较大现场救援难度大基本上可以视为超高层建筑火灾发生的重要特点表现。
其中，现场救援难度大，主要可以体现在外部救援设备施救困难以及供水困难两个方面。
对于外部救援设备施救困难而言，如果超高层建筑火灾发生点高度超过100m，那么消防人员将无法借助消防登高车以及相关消防设施进入建筑内部，会进一步增加消防救援难度。
消防系统设计方案
消防系统设计方案第1篇消防系统设计方案一、项目背景近年来，我国火灾事故频发，造成了重大的人员伤亡和财产损失。
为了加强消防安全管理，预防和减少火灾事故，根据《中华人民共和国消防法》和相关规定，本项目旨在设计一套合法合规的消防系统，确保人员和财产的安全。
二、设计原则1. 合法合规：严格遵守国家法律法规、行业标准和技术规范。
2. 安全可靠：确保消防系统在各种情况下均能正常运行。
3. 高效实用：结合项目实际情况，优化设计方案，提高消防系统的使用效果。
4. 经济合理：在满足功能需求的前提下，降低投资成本，提高投资效益。
三、设计内容1. 火灾自动报警系统- 采用国家认可的品牌和产品，确保系统稳定可靠。
- 根据建筑物的使用功能和火灾危险性，合理设置火灾探测器、手动火灾报警按钮等设备。
- 系统具备故障自检功能，便于及时发现和处理问题。
2. 消防供水系统- 根据建筑物的高度、用途和消防水源情况，合理设计消防水泵、消防水池等设备。
- 确保消防供水系统在火灾时能够满足消防用水需求。
- 设置稳压设施，保证系统在平时和火灾时均能保持稳定压力。
3. 消火栓系统- 合理设置室内和室外消火栓，确保消防水源充足。
- 消火栓系统与火灾自动报警系统联动，实现自动启泵、远程启泵等功能。
- 消火栓箱内配置齐全，包括消防水带、水枪、消防软管卷盘等。
4. 自动喷水灭火系统- 根据建筑物火灾危险等级，合理选择喷头类型和布置方式。
- 系统设置独立的消防水泵和喷淋泵房，确保喷水灭火系统正常运行。
- 与火灾自动报警系统联动，实现自动启动和远程启动。
5. 防烟排烟系统- 合理设计防烟分区和排烟设施，确保火灾时人员疏散安全。
- 采用国家认可的防烟排烟设备，保证系统稳定可靠。
- 与火灾自动报警系统联动，实现自动启动和远程启动。
6. 消防电源和应急照明系统- 设置独立的消防电源，确保消防设备在火灾时正常供电。
- 应急照明系统采用节能、长寿命的照明设备，保证人员疏散安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
龙源期刊网 http://www.qikan.com.cn
杭州新世界环球中心消防系统设计探讨
作者：王胜龙 姜玉娟
来源：《中国房地产业·中旬》2019年第02期
摘要：对杭州新世界环球中心的消防系统设计进行了介绍，对方案阶段几种设计思路的优
缺点进行了分析，并对施工图阶段设计及变更进行了探讨，同时对设计中遇到的问题进行了介
绍和思考。
关键词：超高层建筑;消防;重力流系统;双塔高位水箱“U”型连通
随着人口城市集中化的发展，各大城市出现大量超高层建筑，其中“双塔”共用裙房的模式
非常普遍。消防考虑重力流系统时，需在两座双塔顶部均设置大量消防水源供给两座塔楼高区
消防用水，此外也可考虑建筑低区能够由消防车保护的区域采用临高压系统与高区独立。本文
就本工程特点，结合相关法律法规及经验，探讨“双塔”模式下的消防设计方案。
一、工程概况
杭州新世界环球中心位于杭州市萧山区市心北路与利丰路交叉口，西侧临河，占地面积
20503平方米，建筑总面积316401平方米，其中地上建筑面积250614平方米，地下建筑面积
65787平方米。地下室共3层，裙房部分10层（此区域超出裙房的概念，已经过专家会议评审
通过。），裙房以上为两座塔楼，建筑高度均为249.7米，层数均为57层。
二、方案设计介绍
（一）设计标准
该项目为超高层建筑，方案阶段建筑高度为277.7米（后施工图阶段由于各方原因降为
249.7米），根据《建筑设计防火规范》（GB50016-2014，以下简称“建规”）、《消防给水及
消火栓系统技术规范》（GB50974-2014，以下简称“消水规”）、《自动喷水灭火系统设计规
范》（GB50084-2017，以下简称“喷规”）及《建筑高度大于250m民用建筑防火设计加强性技
术要求（试行）》（以下简称“250m加强”）等国家规范进行设计。
（二）设计参数
该工程地下部分室内消火栓用水量为40L/s，火灾延续时间为3h;自动喷水灭火系统用水量
40L/s，火灾延续时间为2h（专家会议评审确认）。地上部分室内消火栓用水量为40L/s，火灾
延续时间为3h;自动喷水灭火系统用水量30L/s，火灾延续时间为2h。
（三）系统设计分析
龙源期刊网 http://www.qikan.com.cn
由于本项目建筑高度超过250米，因此根据《250m加强》要求，消防设计应采用重力流
系统，塔楼顶部需设消防水箱且有效容积满足供水区域全部消防用水量。本文提供三种主要可
行方案：①高位水箱-减压水箱全重力供水方式;②高区高位水箱重力及低区加压混合供水方
式;③双塔高位水箱“U”型连通供水方式。
高位水箱-减压水箱全重力供水方式是由高位水箱供给全部区域消防用水，因此两幢塔楼
顶部存储水量均相对较大，即消火栓系统432立方米，自动喷水灭火系统288立方米，共720
立方米。另外高位水箱需满足最高层消防压力要求，因此可采用将高位水箱抬高或增加稳压消
防泵的方式来满足需求，本方案采用将高位水箱设置于机房层顶部并适当抬高的方式。该供水
方式优点在于安全性高，建筑内部所有区域均为常高压系统，不必设置稳压设备;缺点为高位
水箱容积较大，且需设置减压水箱，增加材料、建筑面积及结构等成本。
高区高位水箱重力及低区加压混合供水方式将高区与低区独立，低区部分可采用传统的临
高压供水方式，顶部的高位水箱有效容积只需按满足地上部分消防用水即可，能够适当减小，
即消火栓系统432立方米，自动喷水灭火系统216立方米，共648立方米。该供水方式优点为
高位水箱可略小，且省掉减压水箱，高低区各自独立，便于管理;缺点为地下室消防水池由转
输功能增加了存储功能，因此体量加大，另需配备增压设备及稳压设备，增加材料及空间成
本。
双塔高位水箱“U”型连通供水方式可以分别和前两种方式相结合，局限于双塔高度一样或
相近的情况设置。优点在于通过将双塔的高位水箱连通实现两者体量均减半的效果，原理就是
整栋建筑只考虑一处火情，相当于将一个水箱的两格分别放置于两塔顶部，从而省去了另一个
水箱。此外连通管的竖管部分也可以接三通供高区用水，功能兼并原供水立管。该方式缺点在
于连通管底部水压过大，因此底部横管及低区立管均应采用公称压力较大的管材。为保证本项
目“U”型连通管底部压力不超过2.4MPa，屋顶的高位水箱降低至屋面设置，且增设稳压设备。
三、施工图设计介绍及思考
由于各方原因该项目在施工图阶段的建筑高度降为249.7米，因此重力流系统不再是必须
选择的消防供水方式，由于成本、外观、结构难度、业主意见等各方原因，该项目的消防水系
统变更采用了较传统的串联加压给水方式，不得不说有一些遗憾。调整后自动喷水灭火系统的
火灾延续时间只要1h，因此地下室消防水池容积变为576立方米，高位水箱仅供初期灭火用
水，总容积调整为100立方米，即“U”型连通后，双塔高位水箱均只要50立方米即可。
该供水方式较成熟并普遍应用于高层建筑，在投资成本上大大下降。中部的转输水箱可以
兼做低区的高位水箱。由“水消规”规定，建筑高度大于100米时，高位水箱不应小于50立方
米;建筑高度大于150米时，高位水箱不应小于100立方米;转输水箱不小于60立方米且可兼做
高位水箱。那么本项目的转输水箱兼高位水箱取最小60立方米还是100立方米还是160立方
米呢？作者理解为该水箱作为高位水箱的供水区域高度未超过100米，即可取50立方米，与
转输功能的60立方米取大值60立方米即可，具体情况还需与消防部门沟通确认。此外本项目
龙源期刊网 http://www.qikan.com.cn
高位水箱已连通，低区系统亦连通，理论上两处转输水箱可均为30立方米即可，此问题有待
进一步相关研究及认可。
关于消防车向系统内加压补水的情况一般采用水泵接合器，国内多数的消防车可以加压至
1.6MPa，有些型号不同可达到2.0MPa，所以超过该压力的超高区域均采用预留手抬泵接口的
办法。对此问题作者与杭州市消防大队进行了沟通，手抬泵一般重量为100kg左右，当建筑内
部断电时水泵及电梯停止工作（此为理论上最不利情况，一般考虑消防双电源），消防队员至
少需要两人将手抬泵抬至100米甚至150米，这无疑浪费了救援最佳时间，同时也消耗了队员
体力，因此作者建议超高层不应仅仅设置手抬泵接口，而是设置固定手抬泵。此外，国内一些
大城市
拥有了新型的高压消防车，供水压力可达到3～4MPa，而随着超高层的增多及消防设施的
投资增加，超高区域采用水泵接合器的加压形式无疑是最经济最有效的，因此作者建议350米
以下的超高区域也可考虑设置水泵接合器，不过要注意低区部分管材的公称压力。
四、结语：
通过本文的介绍分析，有以下结论：
（1）重力供水方式安全可靠，但是成本较高，建议250m以下的建筑慎重使用。
（2）250m以上的建筑采用高位水箱-减压水箱全重力供水方式如果高位水箱抬高可不设
稳压设施，地下消防水池较小，省去部分增压设备;高区高位水箱重力及低区加压混合供水方
式高位水箱较小，可省去减压水箱，高低区独立管理。
（3）高度相同或相近的双塔楼可利用“U”型连通管接通高位水箱，水箱容积减半，节省投
资，但注意连通管压力。
（4）可考虑室外预留超高区水泵接合器，并注意管材压力，手抬泵建议固定设置。
参考文献：
[1] GB50016-2014; 建筑设计防火规范
[2]GB50974-2014; 消防给水及消火栓系统技术规范
[3] GB50084-2017; 自动喷水灭火系统设计规范
[4] 建筑高度大于250m民用建筑防火设计加强性技术要求（试行）
[5] 15S909; 《消防给水及消火栓系统技术规范》图示
