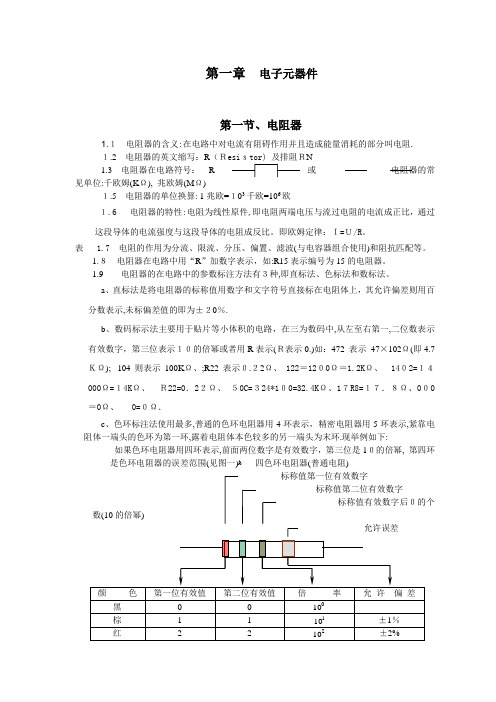

第一章电子元器件第一节、电阻器1.１电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.１.2 电阻器的英文缩写：R（Ｒesiｓtor)及排阻ＲN1.3 电阻器在电路符号：R 或电阻器的常见单位:千欧姆(KΩ), 兆欧姆(MΩ)１.5 电阻器的单位换算: 1兆欧=１03千欧=106欧１.6 电阻器的特性:电阻为线性原件,即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律：Ｉ=Ｕ/R。
表 1.7 电阻的作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1.８电阻器在电路中用“R”加数字表示，如:R15表示编号为15的电阻器。
1.9电阻器的在电路中的参数标注方法有３种,即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示,未标偏差值的即为±２0％.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字，第三位表示１０的倍幂或者用R表示(Ｒ表示0.)如：472 表示47×102Ω(即4.7ＫΩ); 104则表示100KΩ、;R22表示０.２2Ω、 122＝12０0Ω＝1.2KΩ、 14０2=１４000Ω=１4KΩ、Ｒ22=0．2２Ω、５0C=３24*1０0=32.4KΩ、1７R8=１７．８Ω、0０0＝0Ω、 0=０Ω．c、色环标注法使用最多,普通的色环电阻器用4环表示，精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下: 如果色环电阻器用四环表示,前面两位数字是有效数字，第三位是1０的倍幂, 第四环是色环电阻器的误差范围(见图一)ﻫ四色环电阻器(普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后０的个数(10的倍幂)允许误差图1-１两位有效数字阻值的色环表示法如果色环电阻器用五环表示，前面三位数字是有效数字，第四位是10的倍幂．第五环是色环电阻器的误差范围．（见图二)五色环电阻器(精密电阻)d、SMＴ精密电阻的表示法，通常也是用3位标示。
电子元器件的知识
电子元器件的知识电子元器件的分类概述一、元件：工厂在加工时没改变原材料分子成分的产品可称为元件，元件属于不需要能源的器件。
它包括：电阻、电容、电感。
又称为被动元件Passive Components元件分为：1、电路类元件：二极管，电阻器等等2、连接类元件：连接器，插座，连接电缆，印刷电路板PCB二、器件：工厂在生产加工时改变了原材料分子结构的产品称为器件器件分为：1、主动器件，它的主要特点是：1自身消耗电能2需要外界电源。
2、分立器件，分为1双极性晶体三极管2场效应晶体管3可控硅 4半导体电阻电容电阻电阻在电路中用"R”加数字表示,如:R1表示编号为1的电阻、电阻在电路中的主要作用为:分流、限流、分压、偏置等、电容电容在电路中一般用"C"加数字表示如C13表示编号为13的电容、电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件、电容的特性主要是隔直流通交流、电容的容量大小表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关、晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大、因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中、电感器电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。
我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。
电感器用符号L表示，它的基本单位是亨利H，常用毫亨mH为单位。
它经常和电容器一起工作，构成LC滤波器、LC振荡器等。
另外，人们还利用电感的特性，制造了阻流圈、变压器、继电器等。
组合电路集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文缩写为IC，也俗称芯片。
电子元器件电阻电容电感知识大全版精修订
电子元器件电阻电容电感知识大全版集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。
定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。
作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。
单位电阻器的基本单位是欧姆，用希腊字母Ω表示。
在实际应用中，常常使用由Ω导出的单位，如千欧（kΩ），兆欧（MΩ）等。
2、分类电阻器种类繁多，形状各异，有多种分类方法。
按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。
滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。
按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。
按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。
如线绕电阻，精密合金箔电阻等。
2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。
薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。
2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。
碳膜电阻金属膜电阻水泥电阻按安装方式分，有插件电阻和贴片电阻。
插件电阻贴片电阻按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。
2.5.2精密型：功率小于2W，阻值为Ω～20MΩ，偏差为2%～0. 001%。
电子元件基础知识入门_电子元器件知识详解
电子元件基础知识入门_电子元器件知识详解凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
以下是由店铺整理关于电子元件基础知识入门的内容，希望大家喜欢!电子元件基础知识入门1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o.2-o.5%。
对耦合线圈和高频扼流圈要求较低，允许10—15%。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性;用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
电子元器件的基础知识(非常全面)
目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种，在电子设备中约占组件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
