辐流式沉淀池的设计计算
辐流式二沉池的设计参数辐流式二沉池的设计参数如下 (1)池子直径(或者正方形的一边)与有效水深的比值大于6;(2) 池径不宜小于16m ；(3) 池底坡度一般采用0.05~0.1m ； (4) 一般采用机械刮泥，也可附有空气提升或净水头排泥设施；(5) 当池径(或正方形的一边)较小(小于 20m )时，也可采用多斗排泥;(6) 停留时间2.5~3h ;(7) 表面负荷：0.6~1.5m 3/ (m 2• h )。
辐流式二沉池的设计计算辐流式二沉池的设计计算过程如下⑴:(1)沉淀部分水面面积Qnq式中：Q —设计最大流量 m 3/h ;n —池数(个)，本设计设置2座沉淀池； q —表面负荷，m 3/(m 2 • h) , 0.6~ 1.5 m 3/(m 2• h) (3) 沉淀区有效水深h 2 qt式中：h 2 —沉淀区有效水深，m ；[1](2)池子直径 D37.62m4 1111.1t —沉淀时间，1.5~4.0h;取3.0h(4) 校核径深比D , 在 6-712内，符合要求h 2 4.8(5) 沉淀部分有效容积(6) 沉淀区的所需容积 SNT 1000n式中:n —沉淀池座数。
(7) 污泥斗的容积匚二污泥斗上部半径60 h 5 —污泥斗的高度(m ，1) tan60 1.73 r 2—污泥斗下部的半径(8) 污泥斗以上圆锥体部分污泥容积：h 4—圆锥体高度 R —池子半径(9) 污泥总容积V V 1 V 2 12.68 282 333.58m(11)沉淀池总高度H h 1 h 2 h 3 h 4 h 5式中：3333.3 3m 3 4999.95m 3S —每人每日污泥量, L/（人・ d ） — 般为 0.3~0.8 N —设计当量人口数,T —两次清除污泥像个时间，d ;（「12仃（22 2 1 12） 12.68m 3V 2 -y （R 2 Rn 「） 0.8（18.52 18.5 2 22） 320.9m 3 Vnh1—沉淀池超高，m；h3—缓冲高度，m；h5 —沉淀池泥斗高度，m,为1.7m。
二沉池的设计计算之欧阳美创编
二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。
1.沉淀时间1.5～4.0h ，表面水力负荷)/(5.1~6.023h m m •，每人每日污泥量12～32g/人·d，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg •≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m 。
11、宜采用机械排泥，排泥机械旋转速度宜为1～3r ／h ，刮泥板的外缘线速度不宜大于3m ／min 。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度，非机械排泥时宜为0.5m ；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m 。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池，每组设计流量为0.3253m s 。
1、沉淀池表面积式中 Q ——污水最大时流量，3m s ；'q ——表面负荷，取321.5m m h ⋅； n ——沉淀池个数，取2组。
池子直径：m FD 52.3114.378044=⨯==π 取32m 。
2、实际水面面积实际负荷)/(45.1322360065.0442322max h m m D n Q q •=⨯⨯⨯==ππ，符合要求。
二沉池的设计计算之欧阳文创编

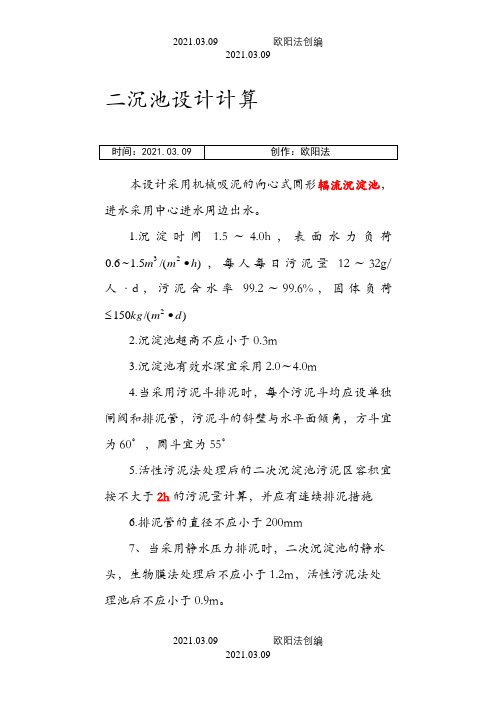

二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。
1.沉淀时间1.5～ 4.0h ，表面水力负荷)/(5.1~6.023h m m •，每人每日污泥量12～32g/人·d，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg •≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m 。
11、宜采用机械排泥，排泥机械旋转速度宜为1～3r ／h ，刮泥板的外缘线速度不宜大于3m ／min 。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度，非机械排泥时宜为0.5m ；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m 。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池，每组设计流量为0.3253m s 。
1、沉淀池表面积式中 Q ——污水最大时流量，3m s ；'q ——表面负荷，取321.5m m h ⋅； n ——沉淀池个数，取2组。
池子直径：m FD 52.3114.378044=⨯==π 取32m 。
2、实际水面面积实际负荷)/(45.1322360065.0442322max h m m D n Q q •=⨯⨯⨯==ππ，符合要求。
《污水处理设计中二沉池的设计计算700字》
污水处理设计中二沉池的设计计算1.6.1设计参数根据设计规范，本设计采用辐流式沉淀池，具体参数如下：(1)沉淀池数量：1座；(2)表面水力负荷q′=1.5m3/(m2/h)；(3)单池设计流量Q=790m³/d=32.9 m³/h=0.00914m³/s。
(4)沉淀时间t=2.5h；污泥回流比R=50%。
1.6.2设计计算1.6.2.1辐流式沉淀池面积（A）A=Q1q=0.00914×36001.5=21.936m2式中：q—表面水力负荷，m3/(m2/h)；Q1—小时流量，m3/h。
1.6.2.2沉淀池直径（D）D=√4Fπ=√4×21.9363.14=5.28m（取D=5.5m）1.6.2.3实际水面面积（F1）F1=πD24=3.14×5.524=23.74m21.6.2.4实际表面负荷（q’）q=QnF1=0.00914×360023.74=1.38m3/(m2·ℎ)在规定的0.6-1.5 m3/(m2/h)内，符合要求。
1.6.2.5有效水深（h2）设：水力停留时间（沉淀时间）：t=2.5h则：ℎ2=qt=1.38×2.5=3.45m（小于4m）1.6.2.6沉淀区有效容积（V1）V1=A×ℎ2=21.936×3.45=75.6792m3 1.6.2.7二沉池总高度设：池底坡度i=0.05，则圆锥部分高度为ℎ4=D−d2i=5.5−22×0.05=0.0875m。
贮泥斗的高度h5=（r1-r2）tan60°=0.9m。
设：超高为h1=0.3m，则池边总高度为H=h1＋h2＋h3＋h4＋h5=0.3＋1.45＋0.3＋0.0875＋1.73=5.8675m。
式中：h1—超高，m；h2—有效水深，m；h3—缓冲层高度，m；h4—污泥区高度，m；h5—污泥斗高度，m。
二沉池的设计计算之欧阳治创编
二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。
1.沉淀时间 1.5～4.0h ，表面水力负荷)/(5.1~6.023h m m •，每人每日污泥量12～32g/人·d ，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg •≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m。
11、宜采用机械排泥，排泥机械旋转速度宜为1～3r／h，刮泥板的外缘线速度不宜大于3m／min。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度，非机械排泥时宜为0.5m；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池，每组设计流量为0.3253m s。
1、沉淀池表面积式中Q——污水最大时流量，3m s；'q——表面负荷，取321.5m m h ；n ——沉淀池个数，取2组。
池子直径：m F D 52.3114.378044=⨯==π 取32m 。
2、实际水面面积 实际负荷)/(45.1322360065.0442322max h m m D n Q q •=⨯⨯⨯==ππ，符合要求。
二沉池的设计计算之欧阳道创编
二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。
1.沉淀时间 1.5～4.0h ，表面水力负荷)/(5.1~6.023h m m •，每人每日污泥量12～32g/人·d ，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg •≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m 。
11、宜采用机械排泥，排泥机械旋转速度宜为1～3r ／h ，刮泥板的外缘线速度不宜大于3m ／min 。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度，非机械排泥时宜为0.5m ；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m 。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池，每组设计流量为0.3253m 。
1、沉淀池表面积式中 Q ——污水最大时流量，3m s ；'q ——表面负荷，取321.5m m h ⋅；n ——沉淀池个数，取2组。
池子直径：m F D 52.3114.378044=⨯==π 取32m 。
2、实际水面面积实际负荷)/(45.1322360065.0442322max h m m D n Q q •=⨯⨯⨯==ππ，符合要求。
二沉池的设计计算之欧阳法创编
二沉池设计计算本设计采用机械吸泥的向心式圆形辐流沉淀池，进水采用中心进水周边出水。
1.沉淀时间 1.5～4.0h ，表面水力负荷)/(5.1~6.023h m m •，每人每日污泥量12～32g/人·d ，污泥含水率99.2～99.6%，固体负荷)/(1502d m kg •≤2.沉淀池超高不应小于0.3m3.沉淀池有效水深宜采用2.0～4.0m4.当采用污泥斗排泥时，每个污泥斗均应设单独闸阀和排泥管，污泥斗的斜壁与水平面倾角，方斗宜为60°，圆斗宜为55°5.活性污泥法处理后的二次沉淀池污泥区容积宜按不大于2h 的污泥量计算，并应有连续排泥措施6.排泥管的直径不应小于200mm7、当采用静水压力排泥时，二次沉淀池的静水头，生物膜法处理后不应小于1.2m ，活性污泥法处理池后不应小于0.9m 。
8、二次沉淀池的出水堰最大负荷不宜大于1.7L ／(s·m)。
9、沉淀池应设置浮渣的撇除、输送和处置设施。
10、水池直径(或正方形的一边)与有效水深之比宜为6～12，水池直径不宜大于50m。
11、宜采用机械排泥，排泥机械旋转速度宜为1～3r／h，刮泥板的外缘线速度不宜大于3m／min。
当水池直径(或正方形的一边)较小时也可采用多斗排泥。
12、缓冲层高度，非机械排泥时宜为0.5m；机械排泥时，应根据刮泥板高度确定，且缓冲层上缘宜高出刮泥板0.3m。
13、坡向泥斗的底坡不宜小于0.05。
2.2设计计算设计中选择2组辐流沉淀池，每组设计流量为0.3253m s。
1、沉淀池表面积式中Q——污水最大时流量，3m s；'q——表面负荷，取321.5m m h ；n ——沉淀池个数，取2组。
池子直径：m F D 52.3114.378044=⨯==π 取32m 。
2、实际水面面积 实际负荷)/(45.1322360065.0442322max h m m D n Q q •=⨯⨯⨯==ππ，符合要求。
