城市轨道交通清分中心ACC架构方案研究
城市轨道交通清分中心ACC架构方案研究
摘要：本文在对轨道交通清分中心ACC介绍基础上对主系统架构进行分析，探讨基于小机、一体机及通用PC等架构体系在轨道交通票务清算管理系统中的应用，并进行市场及应用需求分析。从运算处理能力、可靠性可用性和可维护性、扩展能力、安全性及性价比等方面对各架构体系深入比较研究，并给出了自动售检票系统数据中心ACC架构设计的建议解决方案。
关键词：城市轨道交通；自动售检票；清分中心；架构
1 引言
在城市轨道交通清分中心ACC系统设计中，随着线网规模的扩大，清分业务量变大，这对整个清分中心的架构建设提出了更高的要求[1-2]。如何规划清分架构体系，合理选择软硬件，是城市轨道交通清分中心需要考虑的首要问题。在ACC系统架构选型及整个数据中心建设规划的过程中，存在几种不同的方案模型，每种方案有各自的特点及相应的适用场景。
2 清分中心ACC架构体系
ACC作为轨道交通线网AFC系统最上层管理中心，承担着轨道交通网络票务系统运行的网络全局性的管理职能，是整个城市轨道交通AFC系统票务体系模式管理中心、数据汇集中心和票务结算处理中心[3-4]。
图1 清分中心架构体系图
根据ACC系统的应用特征和数据使用特征，以及与外部系统之间的关系，将ACC系统从逻辑上划分为4个区域9个子系统。图示为清分中心架构体系图。
3 清分中心ACC架构方案设计
关于ACC系统处理平台，目前主要存在三种不同的体系架构。
传统的IOE unix平台
专用的一体化处理平台
标准x86平台（含SAN存储和新型云平台）
3.1 IOE unix平台
传统的IOE unix平台是指由传统的unix小型机、SAN网络、集中SAN存储一起构建系统架构，处理平台主要涵盖计算资源和存储资源，基础应用资源（如数据库、中间件）在该基础平台之上另行部署。在地铁行业中，主要以ibm aix小型机＋ibm san存储（或emc等其他存储）为典型代表。属于封闭专用的计算机系统，不同品牌的小型机架构和I/O总线也不相同，但操作系统一般是基于Unix的。
小型机在单机处理能力上具有明显优势。这一优势使其在处理单一应用时，表现的比较优异。但随着清分中心系统规模增加，以小型机为基础的传统数据库架构会面临各种瓶颈，如：服务器层接收过多数据进行处理，内存优势无法发挥；网络层传输带宽不足，无法快速传输大量数据到服务器；存储层数据量不断增加，带来IO瓶颈，且随着数据长时间运行带来的数据分布不均匀，也存在IO热点。
传统的最有效的解决瓶颈方法是进行扩容，以达到增加系统通道数和提升系统处理能力的目的，比如增加处理器、内存或增加网络传输带宽等，但因产品更新快扩展设备配件的可行性较低。
3.2 专用一体化处理平台
专用的一体化处理平台是指由一家商业公司推出的涵盖计算、存储乃至基础应用资源的整体系统处理平台，这种平台主要以Oracle Exadata一体机为代表。IBM Netezza、EMC
Greenpl及国产的华为、浪潮、曙光一体机占有部分市场。
一体机是数据仓库类设备。在数据库应用中，其最大优势就是具有非常出色的大数据处理能力。它可以将数据库与存储分离。这种分离不是单纯的物理分隔，而是将原来数据库处理的事情，部分转移给存储服务器来处理，以此来减轻数据库服务器的压力，这无疑等于增加硬件来提供处理能力。一体机通过高效网络，在数据库节点和存储节点传送数据，交换机可以提供较高吞吐量，这大大提高了数据的传送能力，可有效解决数据仓库中网络瓶颈的问题。
一体机主要特点是性能指标好，整个系统具有很好的冗余能力保证可用性，且管理方便；但是由于专属软硬件服务，也存在技术封闭、与外部数据交互相对困难、整体架构扩展不太容易等问题。但只要技术把控的好，可以很好的为用户所用，提供优异的整体处理能力。
3.3 标准x86平台
标准x86通用服务器平台主要指基于Intel处理器架构的通用、开放系统。x86服务器在易用性、通用性、易开发性、大量的应用软件支持上有绝对的优势。除支持Windows外，还可兼容Linux、SCO Unix、Solaris for x86等类Unix操作系统。
国内不少用户已开始“去IOE”化的进程，包括一些大型互联网厂商以及金融、电信等行业的用户。其将传统的unix小型机替换成x86 PC服务器，并配置相应的存储，构成x86及存储平台，本质上与传统的IOE平台类似。清分架构体系中有如cisco ucs 刀片服务器＋ibm存储（或emc等其他存储）。
随着云技术的发展，基x86技术新型融合云平台[5-6]应运而生，该平台基于标准x86服务器技术（含flash卡）、通用存储管理技术和工业标准的高带宽低延迟互联网络，将多台普通x86服务器集成整合构建的融合云平台。该平台涵盖计算资源和存储资源，通常主要运行核心的数据库系统，其整体架构与专用一体化平台架构类似。
4 架构方案比选
4.1 市场分析
小型机服务器主要应用于金融、证券交易等应用程度高的重要计算领域。由于支持关键业务的处理且具备更高的性能指标、更好的安全性、可用性、可靠性和可扩展性，在地铁数据中心广泛应用。
一体机针对所有数据管理包括数据仓库、事务处理和集成混合应用工作负载，在完整软件、服务器、存储和网络服务组合方面，体现较强性能，近年来发展迅猛，颇受青睐。
通用服务器界面友好，系统安装、网络装置、客户机设置简易，设置、管理系统直观、方便，系统扩展灵活。但系统稳定性相对小型机服务器还有差距，安全性方面也差强人意，在一些重要的通用性能指标上无法与小型机服务器媲美，主要应用在低端市场，在地铁小数据中心中有少量应用。
4.2 清分应用需求分析
1）运算处理能力
常见的通用服务器CPU一般都是CISC处理器；而小型机处理器叫做RISC或EPIC处理器，其所采用的RISC与EPIC 技术提供更为低主频、低功耗的CPU技术，较小的散热成本使小型机具有较PC Server 30－40倍的CPU可扩展性。从运算处理能力来看，小型机是优于PC-Server的。一体机在数据处理能力上具有较高性能。
2）可靠性、可用性和可维护性RAS
小型机服务器比通用服务器的RAS性能要高。但是随着通用服务器技术的发展，目前通用服务器在安全性，可靠性和运算速度上都有了较大的提升，三者的可靠性差别并不十分大。
但就其管理性来说，一体机由于其开放架构，更易维护及管理，且提供针对所有故障类型全方位防护，包括针对磁盘、服务器和网络的简单故障以及复杂的站点故障和人为错误。一体机实现了计算能力、内存容量和 I/O 能力的最优平衡，可以提供高级别的可用性。
3）扩展能力
通用服务器具有良好的横向和纵向扩展能力，其可通过扩充硬件搭建负载均衡集群来实现系统的高性能，该技术的最大优势在于以低廉的成本
获得灵活的无限横向扩展性，同时应用系统的开发和维护变得更加简单易行。
小型机服务器既能向上扩展也能向外扩展；此外小型机的机柜里有非常多的PCI扩展线，可以支持非常多的网络设备、存储设备等。同时，由于CPU处理能力的提升，用户可用较少的CPU 数目，达到更好的性能。
一体机采用可横向扩展的架构来承载数据库服务器和存储服务器，会全面平衡CPU、I/O和网络吞吐量，避免瓶颈问题。随着业务量的不断增长，用户可以采用平衡的方式添加数据库CPU、存储和网络，横向扩展架构可适应任意规模的负载，允许从小规模配置无缝扩展至大规模的配置，同时避免出现性能瓶颈和单点故障。
从扩展能力来分析，三者都能符合ACC要求，但通用服务器可以以PC节点为单位，按需扩容，扩展成本更低。
4）安全性
小型机服务器所采用的封闭架构，操作系统等核心软件只能是有硬件制造商自行开发，中间件、数据库等主要应用软件也来自于少数全球顶级软件厂商，其安全性远非PC服务器上各种基于开源软件可比。小型机在商业高端稳定运行方面拥有更高的安全性与稳定性。一体机虽应用较晚，但是安全性已得到全球数以千计的行业领先银行、电信公司和政府部门的测定和评估。因此，一体机和小型机在安全性方面优于通用服务器。
5）性价比
通用服务器由于可兼容不同厂商的硬件设备，做到价格最优且维护成本也最低，但因扩展部署会占用较多用房资源。而小型机，由其专门的厂商负责硬软件的生产与维护，各厂商之间的产品无法通用，其价格较高。一体机虽然前期投入成本较高，但是其维护和管理以及拓展成本较低。
表1 ACC架构体系对比表
5 结语
清分中心ACC架构方案设计应结合城市轨道交通线网规划，充分考虑运营需求，核心业务系统层通过选择高性能高可靠高可用的硬件设备，业务支持层面通过软件开发，以实现既定功能目标。系统性能既要满足规划的大客流下的实时清分要求，又要结合业务的发展需要进行安全性和功能性方面的扩展，同时尽量选择低成本的投入。本文在对清分中心ACC架构介绍基础上对轨道交通软硬件架构进行分析，探讨基于小机、一体机及通用PC等架构体系在轨道交通票务清算管理系统中的应用，并深入比较研究，分析优劣，对轨道交通清分中心ACC系统架构方案设计有一定指导意义。
参考文献：
[1]朱嘉斌；关于提高城市轨道交通清分中心处理能力的设计研究《研究报告》；2015年03期
[2]方晖，景亮；城市轨道交通票务清分性能优化方案研究《研究报告》，2014年04期
[3]赵时旻.轨道交通自动售检票系统[M]，上海；同济大学出版社，2007.5.
[4]范巍，杨承东；城市轨道交通自动售检票中央清分系统概论[J]；铁路通信信号工程技术；2004年02期：
[5]雷定猷，贾莉，王娟，游伟；基于云计算技术的地铁自动售检票系统研究 [J]；计算机应用研究；2014年2月第31卷第2期
[6]周晓；上海轨道交通清分系统架构中应用云计算技术的探讨[J]；地下工程与隧道；2012年02期
作者简介：
李波（1983－），男，汉族，湖北广水人，电子科技大学硕士研究生毕业，现聘为中铁第四勘察设计院集团有限公司工程师，主要从事城市轨道交通通信、自动售检票系统及市政/高速公路监控、收费系统设计工作。
自动售检票系统及关键技术研究毕业设计
毕业设计（论文）
设计题目 自动售检票系统及关键技术研究
学 院 北京电子科技职业学院
教 学 系 自动化工程学院
班 级
姓 名
指导教师
摘要
随着城市轨道交通事业不断进展，科技的进步，人们的生活水平日趋提高，与此同时，人们关于平安的需求也与日俱增。而自动售检票系统作为地铁运行的重要组成部份，大量采纳先进技术与新型设备，慢慢实现地铁运营、通信、运行等各方面的系统化，治理模式智能化，性能检测及故障诊断现代化。
本论文要紧介绍的是城市轨道交通自动售检票系统的原理及应用。交通自动售检票系统由电力系统主若是由自动售票、半自动售票、自动检票等三个方面从而组成的完整系统。在营中时，某一环节产生产生重大故障，将会使整个站区无法进行通畅的客流进出。因此，高度平安靠得住而又先进的轨道交通自动售检票运营的重要保证和前提。
关键词：自动售票机 自动售票机硬件组成 自动售票机国内外研究现状
目录
绪论…………………………………………………………………………1
1 城市轨道交通自动售检票系统……………………………………………....2
城市轨道交通自动售检票系统概述……………………………..….2
城市轨道交通自动售检票系统组成…………………...……………2
国内外城市轨道交通自动售检票系统的进展现状………………...6
2自动售检票系统要紧设备…………………………………………………….7
自动售票机……………………………………………………………6
城市轨道交通清分中心的建设探讨
龙源期刊网
城市轨道交通清分中心的建设探讨
作者：王峰
来源：《中国新技术新产品》2012年第10期
摘 要：本文在介绍了我国城市轨道交通清分中心建设的特点和发展现状的基础上，论述了清分中心建设时的功能定位、清分原则、清分模型和算法，以及建设时需要注意的问题。
关键词：自动售检票；（AFC）系统；清分中心（ACC）
中图分类号：U23 文献标识码:A
城市轨道交通清分中心（ACC）是整个自动售检票（AFC）系统管理的核心，在多条轨道交通线路、多个运营主体经营情况下，通过建立与各线路AFC系统和外部相关系统的标准数据接口、确定与线网相适应的清分规则、模型，用于解决各线路之间，与城市“一通卡”、银联及其他相关系统之间的收益清算、交易数据的整体处理及统计分析的问题，并具备对轨道交通各线路AFC系统整体运营管理的功能。目前，在轨道交通建设较快城市（如北京、上海、广州等）都已完成了ACC的建设；在轨道交通新兴城市（如昆明、杭州、宁波、青岛等）在建设第一条轨道交通线路或进行线网规划时，就已经开始了对ACC建设规划和研究。
1 ACC的功能定位
ACC的功能定位问题是ACC建设规划研究需解决的首要问题，ACC系统一般有以下三种方案的功能定位。
方案一的ACC定位于城市轨道交通的AFC发卡中心、清分中心、数据中心和运营管理中心。其ACC主要服务于轨道交通内部，发行的票卡仅可在轨道交通范围内使用，在此范围内进行票卡、数据、参数、名单、客服的相关管理以及轨道交通各线路间的票务收益清分。其ACC的定位和接口关系如图1所示。
图1 ACC定位和接口关系示意图（方案一）
方案二对清分功能进行了较大的扩展，ACC成为城市"一卡通"的清分中心，为城市"一卡通"公司代理城市"一卡通"的清分业务，接受城市"一卡通"公司有关票卡、数据、参数、名单的相关管理，完成各接入系统的交易清分，并将结果提交给银行和城市"一卡通"管理中心。在轨道交通内部的管理功能与方案一基本相同。其ACC的定位和接口关系如图2所示。

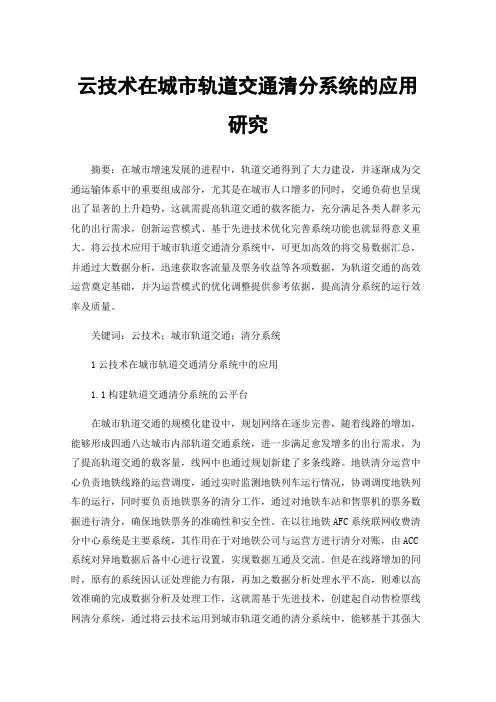

云技术在城市轨道交通清分系统的应用研究
云技术在城市轨道交通清分系统的应用研究
摘要：在城市增速发展的进程中，轨道交通得到了大力建设，并逐渐成为交通运输体系中的重要组成部分，尤其是在城市人口增多的同时，交通负荷也呈现出了显著的上升趋势，这就需提高轨道交通的载客能力，充分满足各类人群多元化的出行需求，创新运营模式、基于先进技术优化完善系统功能也就显得意义重大。将云技术应用于城市轨道交通清分系统中，可更加高效的将交易数据汇总，并通过大数据分析，迅速获取客流量及票务收益等各项数据，为轨道交通的高效运营奠定基础，并为运营模式的优化调整提供参考依据，提高清分系统的运行效率及质量。
关键词：云技术；城市轨道交通；清分系统
1云技术在城市轨道交通清分系统中的应用
1.1构建轨道交通清分系统的云平台
在城市轨道交通的规模化建设中，规划网络在逐步完善，随着线路的增加，能够形成四通八达城市内部轨道交通系统，进一步满足愈发增多的出行需求，为了提高轨道交通的载客量，线网中也通过规划新建了多条线路。地铁清分运营中心负责地铁线路的运营调度，通过实时监测地铁列车运行情况，协调调度地铁列车的运行，同时要负责地铁票务的清分工作，通过对地铁车站和售票机的票务数据进行清分，确保地铁票务的准确性和安全性。在以往地铁AFC系统联网收费清分中心系统是主要系统，其作用在于对地铁公司与运营方进行清分对账，由ACC系统对异地数据后备中心进行设置，实现数据互通及交流。但是在线路增加的同时，原有的系统因认证处理能力有限，再加之数据分析处理水平不高，则难以高效准确的完成数据分析及处理工作，这就需基于先进技术，创建起自动售检票线网清分系统，通过将云技术运用到城市轨道交通的清分系统中，能够基于其强大的数据存储及分析能力，实现对资源的灵活调度，增设多种契合当前需求的功能，提高清分系统的运行效率及稳定性，由此进行对整个系统的统一运营及管理工作。在城市轨道交通的不断发展中，为了更便于系统运行，ACC与MLC结合已经成为一大趋势，可将二者合并为ANCC，清分系统、车站计算系统及网络信息安全系统等都是其主要组成结构，便于增强系统功能作用，提高系统运行效率与先进水平。
基于数据仓库的ACC系统架构方案探讨
基于数据仓库的ACC系统架构方案探讨
徐钟全;张见;张宁;吴娟
【期刊名称】《铁路通信信号工程技术》
【年(卷),期】2017(14)3
【摘 要】针对南京地铁现有的ACC系统不能很好为地铁系统的科学高效运营管理提供平台支持的问题,对ACC系统的性能和功能需求进行分析,从ACC业务库系统、互联网+业务库系统、数据仓库系统、大数据平台系统和灾备平台构建等角度提出ACC系统的升级改造方案,并对一体机平台和开放式平台两种数据仓库系统搭建方案的利弊进行详细探讨,为ACC系统的升级改造和数据仓库系统搭建方案的选择提供参考.
【总页数】6页(P62-67)
【作 者】徐钟全;张见;张宁;吴娟
【作者单位】北京全路通信信号研究设计院集团有限公司,北京 100070;北京市高速铁路运行控制系统工程技术研究中心,北京 100070;东南大学自动化学院,南京
210096;东南大学智能运输系统研究中心轨道交通研究所,南京 210096;南京地铁建设有限责任公司, 南京 210017
【正文语种】中 文
【相关文献】
1.一种基于ACC和ECC的数字指纹方案2.关于三网融合下有线电视系统架构演进方案的探讨3.基于数据仓库技术的应急物流信息系统架构研究4.基于CWM的商场数据仓库ETL系统架构研究5.基于数据仓库的建设项目智能管理信息系统架构 因版权原因，仅展示原文概要，查看原文内容请购买

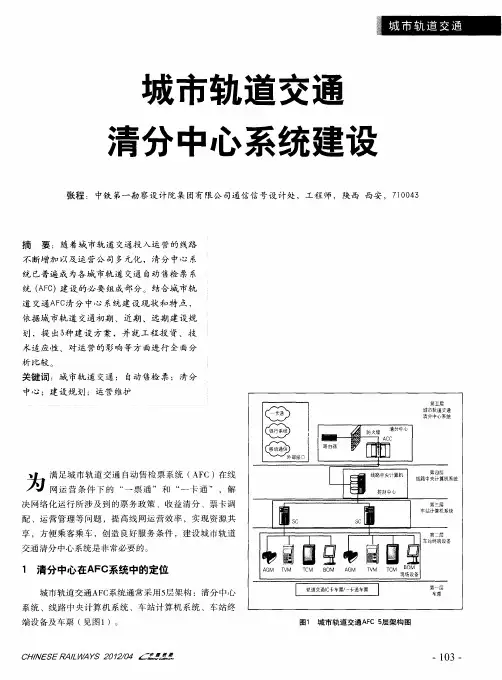

城市轨道交通清分中心系统建设
