云南省元江民中2017-2018学年下学期期末考试 高二物理试题(原卷版)

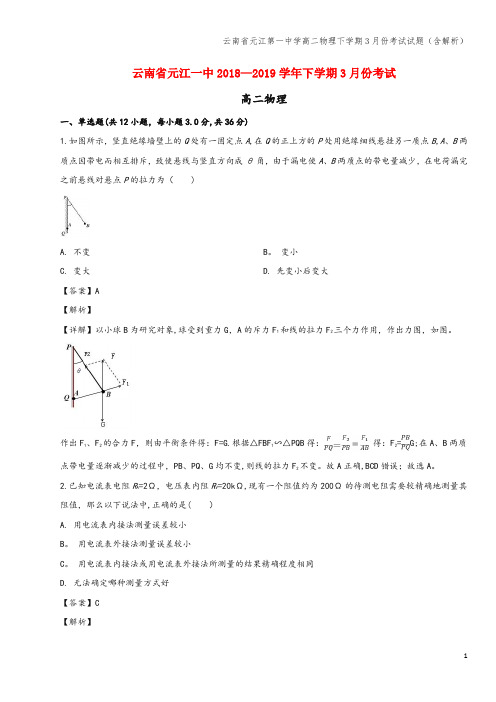

云南省元江第一中学高二物理下学期3月份考试试题(含解析)
云南省元江一中2018—2019学年下学期3月份考试高二物理一、单选题(共12小题，每小题3.0分,共36分)1.如图所示，竖直绝缘墙壁上的Q处有一固定点A,在Q的正上方的P处用绝缘细线悬挂另一质点B,A、B两质点因带电而相互排斥，致使悬线与竖直方向成θ角，由于漏电使A、B两质点的带电量减少，在电荷漏完之前悬线对悬点P的拉力为（)A. 不变B。
变小C. 变大D. 先变小后变大【答案】A【解析】【详解】以小球B为研究对象,球受到重力G，A的斥力F1和线的拉力F2三个力作用，作出力图，如图。
作出F1、F2的合力F，则由平衡条件得：F=G.根据△FBF1∽△PQB得：得：F2=G;在A、B两质点带电量逐渐减少的过程中，PB、PQ、G均不变,则线的拉力F2不变。
故A正确,BCD错误；故选A。
2.已知电流表电阻R A=2Ω，电压表内阻R V=20kΩ,现有一个阻值约为200Ω的待测电阻需要较精确地测量其阻值，那么以下说法中,正确的是( ）A. 用电流表内接法测量误差较小B。
用电流表外接法测量误差较小C。
用电流表内接法或用电流表外接法所测量的结果精确程度相同D. 无法确定哪种测量方式好【答案】C【解析】【详解】因，,则可知其精确程度相同，则C正确,ABD错误，故选C。
3.一个电容器的规格是“50V,10F”，则( )A。
这个电容器只有加上50V电压时，电容才是10FB。
这个电容器能容纳的最大电荷量为10CC. 这个电容器储存的电荷量一定为500CD。
这个电容器两端的电压等于10V时，它两极板电荷量(绝对值)之和为200C【答案】D【解析】【详解】电容器的电容与电容器板间电压无关,加电压或不加电压时，电容都是10F．故A错误。
这个电容器能容纳的最大电荷量为Q=CU=10×50C=500C．故B错误.由Q=CU分析可知,这个电容器储存的电荷量与电压成正比,所以电容器储存的电荷量不一定为500C．故C错误。
云南省宣威市二中2017-2018学年下学期期末考试 高二物理试题(解析版)
云南省宣威市二中2017-2018学年高二下学期期末考试物理试题一、单选题(共12小题,每小题3.0分,共36分)1. 如图所示电路中，已知R1＝R2＝R3，当在AB间接入电源后流过R1、R2、R3的电流比为A. 2∶1∶1B. 1∶1∶1C. 2∶2∶1D. 1∶1∶2【答案】B【解析】由图知，三个电阻并联，三个电阻两端的电压都相等，已知R1=R2=R3，根据欧姆定律得流过R1、R2、R3的电流比为1：1：1。
故选B。
2. 如图所示，abcd为一正方形边界的匀强磁场区域，磁场边界边长为L，三个粒子以相同的速度从a点沿ac方向射入，粒子1从b点射出，粒子2从c点射出，粒子3从cd边垂直于磁场边界射出，不考虑粒子的重力和粒子间的相互作用．根据以上信息，可以确定A. 粒子1带负电，粒子2不带电，粒子3带正电B. 粒子1和粒子3的比荷之比为2∶1C. 粒子1和粒子2在磁场中运动时间之比为4∶1D. 粒子3的射出位置与d点相距【答案】B【解析】根据左手定则可得：粒子1带正电，粒子2不带电，粒子3带负电．故A错误；做出粒子运动的轨迹如图，则粒子1运动的半径：，由可得：粒子3的运动的轨迹如图，则：r2＝L，所以．故B正确；粒子1 在磁场中运动的时间：粒子2 在磁场中运动的时间：，所以：故C错误；粒子3射出的位置与d点相距：x＝R−L＝L−L＝(−1)L．故D错误．故选B.3. 以下说法正确的是A. 只要有可以自由移动的电荷，就存在持续电流B. 金属导体内的持续电流是自由电子在导体内的电场作用下形成的C. 电流的传导速率就是导体内自由电子的定向移动速率D. 在金属导体内当自由电子定向移动时，它们的热运动就消失了【答案】B【解析】A、要有持续电流必须有持续的电压,A错误；B、导体中形成电流的原因是导体两端加上电压,于是在导体内形成了电场,导体内的自由电子将在静电力作用下定向移动,形成电流,B正确；C、电流的传导速度等于真空中的光速,电子定向移动的速率很小,C错误；D、在形成电流时自由电子定向移动,但是热运动并没有消失,其实电子仍然做无规则的热运动,D错误。
17—18学年下学期高二期中考试物理试题(附答案)(12)
2017-2018学年度第二学期期中教学质量监测高二物理试题一、单项选择题：本题共12小题，每小题3分，共36分．每小题只有一个．．．．选项符合题意．1.下列关于温度及内能的说法中正确的是()A．温度是分子平均动能的标志，所以两个动能不同的分子相比，动能大的温度高B．两个不同的物体，只要温度和体积相同，内能就相同C．质量和温度相同的冰和水，内能是相同的D．一定质量的某种物质，即使温度不变，内能也可能发生变化2.下列说法正确的是()A．布朗运动的无规则性反映了液体分子运动的无规则性B．悬浮在液体中的固体小颗粒越大，则其所做的布朗运动就越剧烈C．物体的温度为0 ℃时，物体的分子平均动能为零D．布朗运动的剧烈程度与温度有关，所以布朗运动也叫热运动3.一定质量的理想气体经历一系列变化过程，如图所示，下列说法正确的是()A．b→c过程中，气体压强不变，体积增大B．a→b过程中，气体体积减小，压强减小C．c→a过程中，气体压强增大，体积不变D．c→a过程中，气体内能增大，体积变小4.图为一定质量理想气体的压强p与体积V的关系图象，它由状态A经等容过程到状态B，再经等压过程到状态C.设A、B、C状态对应的温度分别为T A、T B、T C，则下列关系式中正确的是()A．T A<T B，T B<T C B．T A>T B，T B＝T CC．T A>T B，T B<T C D．T A＝T B，T B>T C5.关于热力学定律，下列说法正确的是()．A．在一定条件下物体的温度可以降到0 KB．物体从单一热源吸收的热量可全部用于做功C．吸收了热量的物体，其内能一定增加D．压缩气体气体的温度一定升高6.如图所示，一定量的理想气体从状态a沿直线变化到状态b，在此过程中，其压强() A．逐渐增大B．逐渐减小C．始终不变D．先增大后减小7.下列现象或事例不可能．．．存在的是()．A．80 ℃的水正在沸腾B．水的温度达到100 ℃而不沸腾C．沥青加热到一定温度时才能熔化D．温度升到0 ℃的冰并不融化8.做布朗运动实验，得到某个观测记录如图，图中记录的是()A．分子无规则运动的情况B．某个微粒做布朗运动的轨迹C．某个微粒做布朗运动的速度－时间图线D．按等时间间隔依次记录的某个运动微粒位置的连线9.某驾驶员发现中午时车胎内的气压高于清晨时的，且车胎体积增大．若这段时间胎内气体质量不变且可视为理想气体，那么()A．外界对胎内气体做功，气体内能减小B．外界对胎内气体做功，气体内能增大C．胎内气体对外界做功，内能减小D．胎内气体对外界做功，内能增大10.两个相距较远的分子仅在分子力作用下由静止开始运动，直至不再靠近．在此过程中，下列说法不正确．．．的是()A．分子力先增大，后一直减小B．分子力先做正功，后做负功C．分子动能先增大，后减小D．分子势能和动能之和不变11.如图所示的绝热容器，隔板右侧为真空，现把隔板抽掉，让左侧理想气体自由膨胀到右侧至平衡，则下列说法正确的是()A．气体对外做功，内能减少，温度降低B．气体对外做功，内能不变，温度不变C．气体不做功，内能不变，温度不变，压强减小D．气体不做功，内能减少，压强减小12.在装有食品的包装袋中充入氮气，然后密封进行加压测试，测试时，对包装袋缓慢施加压力，将袋内的氮气视为理想气体，在加压测试过程中，下列说法中不正确．．．的是() A．包装袋内氮气的压强增大B．包装袋内氮气的内能不变C．包装袋内氮气对外做功D．包装袋内氮气放出热量二、多项选择题：本题共8小题，每小题4分，共32分．每小题有多个选项符合题意．全部选对的得4分，选对但不全的得2分。
云南省玉溪一中2017-2018学年高二下学期期末考试物理试题 Word版含答案
玉溪一中2017-2018学年下学期期末考试高二物理试题本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
考试时间：120分钟。
满分：100分。
第Ⅰ卷（共48分）一、单项选择题，每小题3分，共8小题24分。
1．某人将小球以初速度v 0竖直向上抛出，经过一段时间小球上升到最高点，然后向下返回。
以抛出点为原点，竖直向上为正方向，不计空气阻力，则下列图象中能正确描述小球从抛出到返回的整个过程中速度v 随时间t 的变化规律的是2．作用于同一点的两个力，大小分别为F 1=5N ，F 2=4N ，这两个力的合力F 与F 1的夹角为θ，则θ不．可能．．为 A. 30° B. 45° C. 53° D. 60°3．如图所示，一木块在竖直向下的推力F 作用下静止于斜面上，则下列判断正确的是A ．木块可能受三个力作用B ． 若推力F 逐渐增大，木块将可能滑动C ．斜面所受摩擦力方向沿斜面向上D ．木块受斜面的摩擦力会随推力F 的增大而增大4．如图所示，真空中M 、N 处放置两等量异号电荷，a 、b 、c 表示电场中的3条等势线，d 点和e 点位于等势线a 上，f 点位于等势线c 上，d f 平行于M N ．已知：一带负电的试探电荷从d 点移动到f 点时，试探电荷的电势能增加，则以下判断正确的是 A ．M 点处放置的是负电荷B ．d 点的场强与f 点的场强完全相同C ．d 点的电势高于f 点的电势D ．若将带正电的试探电荷沿直线由d 点移动到e 点，则电场力先做正功、后做负功F5．一理想变压器的原、副线圈的匝数比为3:1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为K ，则A. 166,9U V K ==B. 122,9U V K == C. 166,3U V K == D. 122,3U V K ==6．如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正三角形金属框电阻为R ，边长为L ，自线框从左边界进入磁场时开始计时，在外力作用下匀速进入磁场区域，t 1时刻线框全部进入磁场．规定顺时针方向为感应电流I 的正方向，外力大小为F ，线框中电功率的瞬时值为P ，通过线框横截面的电荷量为q ，图象中的曲线为抛物线，则这些量随时间变化的关系正确的是7．如右图，轻弹簧上端与一质量为m 的木块1相连，下端与另一质量为M 的木块2相连，整个系统置于水平放置的光滑木板上，并处于静止状态。

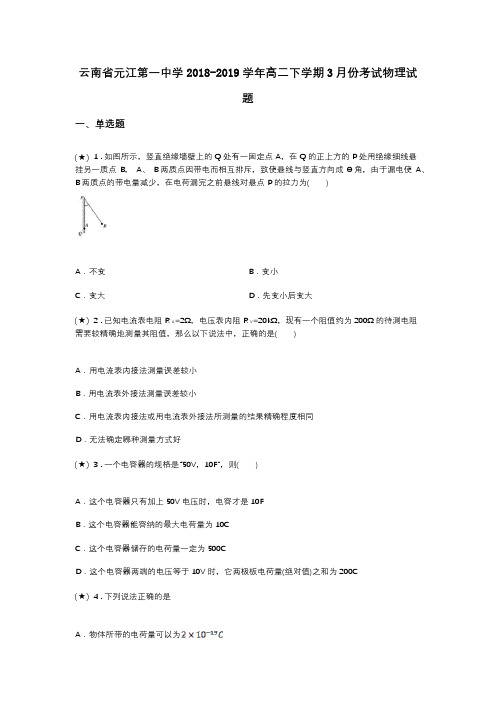

云南省元江第一中学2018-2019学年高二下学期3月份考试物理试题
云南省元江第一中学2018-2019学年高二下学期3月份考试物理试题一、单选题(★) 1 . 如图所示，竖直绝缘墙壁上的 Q处有一固定点 A，在 Q的正上方的 P处用绝缘细线悬挂另一质点 B， A、 B两质点因带电而相互排斥，致使悬线与竖直方向成θ角，由于漏电使 A、 B 两质点的带电量减少，在电荷漏完之前悬线对悬点 P的拉力为()A．不变B．变小C．变大D．先变小后变大(★) 2 . 已知电流表电阻 R A=2Ω，电压表内阻 R V=20kΩ，现有一个阻值约为200Ω的待测电阻需要较精确地测量其阻值，那么以下说法中，正确的是()A．用电流表内接法测量误差较小B．用电流表外接法测量误差较小C．用电流表内接法或用电流表外接法所测量的结果精确程度相同D．无法确定哪种测量方式好(★) 3 . 一个电容器的规格是“50V，10F”，则()A．这个电容器只有加上50V电压时，电容才是10FB．这个电容器能容纳的最大电荷量为10CC．这个电容器储存的电荷量一定为500CD．这个电容器两端的电压等于10V时，它两极板电荷量(绝对值)之和为200C(★) 4 . 下列说法正确的是A．物体所带的电荷量可以为B．不带电的物体上，既没有正电荷也没有负电荷C．摩擦起电的过程，是靠摩擦产生了电荷D．利用静电感应使金属导体带电，实质上是导体中的自由电子趋向或远离带电体(★) 5 . 下列关于电流说法正确的是()A．导体中没有电流时，说明导体内部没有电荷移动B．由可知，导体两端电压越大，经过导体的电流越大C．电流有方向，所以是矢量D．由可知，经过导体的电流越大，导体电阻越小(★★) 6 . 如图所示，在正方形区域 abcd内有一垂直纸面向里的匀强磁场，一束电子以大小不同的速率沿 ac从 a点射入磁场，不计电子的重力和电子之间的相互作用，关于电子在磁场中运动的情况，下列说法中正确的是()A．入射速度越大的粒子，其运动时间越长B．运动时间越长的粒子，其运动轨迹越长C．从ad边出射的粒子的运动时间都相等D．从cd边出射的粒子的运动时间都相等(★★★★) 7 . 一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B．1C．2D．4(★★) 8 . 如图所示，在x≤0的区域内存在匀强磁场，磁场的方向垂直于 xOy平面(纸面)向里．具有一定电阻的矩形线框 abcd位于 xOy平面内，线框的 ab边与 y轴重合．令线框从 t＝0时刻起由静止开始沿 x轴正方向做匀加速运动，则线框中的感应电流 I(取逆时针方向为电流正方向)随时间 t的变化图线 I－ t图象可能是图中的()A．B．C．D．(★★) 9 . 将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的 ab边置于垂直纸面向里的匀强磁场Ⅰ中。
[推荐学习]云南省玉溪市二中2017-2018学年高二物理下学期期末考试试题(含解析)
![[推荐学习]云南省玉溪市二中2017-2018学年高二物理下学期期末考试试题(含解析)](https://img.taocdn.com/s3/m/e7ac4659a417866fb84a8ea8.png)
云南省玉溪二中2017-2018学年下学期期末考试高二物理一、单选题(共10小题,每小题3.0分,共30分)1.1.库仑定律的适用条件是( )A. 真空中两个带电球体间的相互作用B. 真空中任意带电体间的相互作用C. 真空中两个点电荷间的相互作用D. 两个带电小球之间的相互作用都可用库仑定律【答案】C【解析】库仑定律的内容是：真空中两点电荷间的作用力与两点电荷的电荷量的乘积成正比，与它们间距离的平方成反比，作用力在它们的连线上，可见，库仑定律的适用范围是真空中两个点电荷间的相互作用，故C正确． A、B、D错误。
故选C。
【点睛】库仑定律是关于真空中两点电荷间相互作用的规律，适用范围是真空中两个点电荷间的相互作用．2.2.标准电阻I－U伏安特性曲线可用以下哪个图象来表示( )A. B.C. D.【答案】C【解析】标准电阻阻值保持不变，根据欧姆定律，得到I与U成正比，由数学知识得知，I-U 特性曲线是原点的倾斜的直线，故C正确，ABD错误。
3.3.如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）A. 电荷从a到b加速度减小B. b处电势能较大C. b处电势较高D. 电荷在b处速度大【答案】B【解析】【详解】电场线密的地方电场的强度大，电场线疏的地方电场的强度小，所以粒子在b点的加速度大，A错误；从a到b的过程中，电场力做负功，电势能增加，所以b处电势能大，动能减小，速度减小，所以电荷在b处速度小，B正确D错误；根据粒子的运动的轨迹可以知道，负电荷受到的电场力的方向向下，所以电场线的方向向上，所以a点的电势大于b 点的电势，C错误．4.4.关于线圈的自感系数，下面说法正确的是( )A. 线圈的自感系数越大，自感电动势就一定越大B. 线圈中电流等于零时，自感系数也等于零C. 线圈中电流变化越快，自感系数越大D. 线圈的自感系数由线圈本身的因素及有无铁芯决定【答案】D【解析】A项：由自感电动势公式知，不仅由自感系数决定，还与电流变化快慢有关，故A 错误；B、C、D项：自感系数与线圈的大小、形状、匝数、有无铁芯有关，与其它因素无关，故BC 错误，D正确。
云南省河口县民中2017-2018学年高二下学期期中考试物理试题
一、单选题云南省河口县民中2017-2018学年高二下学期期中考试物理试题1. 将电阻R 1和R 2按如图甲所示接在理想变压器上，变压器原线圈接在电压为U 的交流电源上，R 1和R 2的电功率之比为2:1，若其它条件不变，只将R 1和R 2改成如图乙所示的接法，R 1和R 2上的功率之比1∶8，则图乙中两组副线圈的匝数之比n 1∶n 2为()A ．1∶2B ．1∶4C ．1∶8D ．1∶162. 如图所示的矩形线框abcd 放置在水平面内，磁场方向与水平面成θ角，已知，回路面积为S ，磁感应强度为B ，则通过线框的磁通量为（）A ．BS B ．C ．D ．A ．5A ，250V ，50kW率是（）3.一台理想变压器从10 kV 的线路中降压并提供200 A 的负载电流。
已知两个线圈的匝数比为40∶1，则变压器的原线圈电流、输出电压及输出功B．5A，10kV，50kWC．200A，250V，50kWD．200A，10kV，2×103kW4. 如图所示的电路中，L为电感线圈，L为灯泡，电流表内阻为零．电压表内阻无限大，交流电源的电压．若保持电压的有效值不变，只将电源频率改为25 Hz，下列说法中正确的是( )A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮5. 下列提到的交流电，哪一个不是指有效值（）A．交流电压表示数B．保险丝熔断电流C．电容器击穿电压D．电视机额定电压6. 如图，一个边长为l的正方形虚线框内有垂直于纸面向里的匀强磁场；一个边长也为l的正方形导线框所在平面与磁场方向垂直；虚线框对角线ab与导线框的一条边垂直，ba的延长线平分导线框．在t=0时，使导线框从图示位置开始以恒定速度沿ab方向移动，直到整个导线框离开磁场区域．以i表示导线框中感应电流的强度，取逆时针方向为正．下列表示i-t关系的图示中，可能正确的是A．B．二、多选题C ．D ．7. 关于这些概念，下面说法正确的是( )A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．磁通量的变化，不一定由于磁场的变化产生的D ．穿过线圈的磁通量为零时，磁通量的变化率一定为零8. 图示的电路中，a 、b 、c 为三盏完全相同的灯泡，L 是一个自感系数很大、直流电阻为零的自感线圈，E 为电源，S 为开关．关于三盏灯泡，下列说法正确的是（）A ．合上开关，c 、b 先亮，a 后亮B ．合上开关一会后，a 、b 一样亮C ．断开开关，b 、c 同时熄灭，a 缓慢熄灭D ．断开开关，c 马上熄灭，b 闪一下后和a 一起缓慢熄灭9. 某兴趣小组用如图所示的电路研究自感现象，图中L 1、L 2是两个相同的小灯泡，D 1、D 2是两个理想二极管，L 是自感系数大、直流电阻明显小于灯泡电阻的线圈，R 为保护电阻．关于实验现象下列说法中不正确的是()B ．闭合开关，L 2灯不亮，L 1灯亮，随后逐渐变暗A ．闭合开关，L 1、L 2两灯同时亮，随后逐渐变暗C．闭合开关稳定后断开开关，L1、L2两灯同时亮，随后逐渐熄灭D．闭合开关稳定后断开开关，L2灯不亮，L1灯亮，随后逐渐熄灭10. 如图表示一交流电的电流随时间变化的图象，下列说法正确的是( )A．该交流电的频率为50HzB．该交流电的频率为100HzC．该交流电的有效值为5AD．该交流电的有效值为3.5A11. 如图所示，一个“U”形线框处在磁感应强度大小为B的匀强磁场中，OO′为磁场的边界．现使线框以角速度ω绕轴OO′匀速转动，线框通过金属转轴和电刷与阻值为R的外电阻相连．已知线框各边的长均为L，总电阻为r，不计转轴与电刷的电阻，则( )A．图示时刻线框产生的感应电动势为BωL2B．线框产生的感应电动势的最大值为BωL2C．电路中电阻R两端电压的有效值为D．电路中电流的有效值为12. 下列磁场垂直加在金属圆盘上能产生涡流的是( )A．B．三、填空题四、实验题C ．D ．13. (1)用螺旋测微器测量合金丝的直径．为防止读数时测微螺杆发生转动，读数前应先旋紧如下图所示的部件________ (选填“A ”“B ”“C ”或“D ”)．从图中的示数可读出合金丝的直径为___________mm ．(2)用游标卡尺可以测量某些工件的外径．在测量时，示数如上图乙所示，则读数分别为_______mm ．14. 某同学用图1所示电路，测绘标有“3.8V ，0.3A”的小灯泡的灯丝电阻R 随电压U 变化的图象．除了导线和开关外，有以下一些器材可供选择： 电流表：A 1（量程100mA ，内阻约2Ω）；A 2（量程0.6A ，内阻约0.3Ω）；电压表：V 1（量程5V ，内阻约5kΩ ）；V 2（量程15V ，内阻约15Ω ）；电源：E 1（电动势为1.5V ，内阻为0.2Ω）；E 2（电动势为4V ，内阻约为0.04Ω）．滑动变阻器：R 1（最大阻值约为100Ω），R 2（最大阻值约为10Ω），电键S ，导线若干．（1）为了调节方便，测量准确，实验中应选用电流表_____，电压表_____，滑动变阻器_____，电源_____．（填器材的符号）（2）根据实验数据，计算并描绘出R ﹣U 的图象如图2所示．由图象可知，此灯泡在不工作时，灯丝电阻为_____；当所加电压为3.00V 时，灯丝电阻为_____，灯泡实际消耗的电功率为_____．五、解答题（3）根据R ﹣U 图象，可确定小灯泡耗电功率P 与外加电压U 的关系．符合该关系的示意图是下列图中的_____．15. 如图甲所示，光滑且足够长的平行金属导轨MN 、PQ 固定在同一水平面上，两导轨间距L ＝0.30 m ．导轨电阻忽略不计，其间接有固定电阻R ＝0.40 Ω.导轨上停放一质量为m ＝0.10 kg 、电阻r ＝0.20 Ω的金属杆ab ，整个装置处于磁感应强度B ＝0.50 T 的匀强磁场中，磁场方向竖直向下．利用一外力F 沿水平方向拉金属杆ab ，使之由静止开始做匀加速直线运动，电压传感器可将R 两端的电压U 即时采集并输入电脑，并获得U 随时间t 的关系如图乙所示．求：(1)金属杆加速度的大小；(2)第2 s 末外力的瞬时功率．16. 如图所示，单匝线圈在匀强磁场中绕OO′轴从图示位置开始匀速转动，已知从图示位置转过时，线圈中电动势大小为10V，求：(1)交变电动势的峰值；(2)交变电动势的有效值；(3)与线圈相接的交流电压表的示数．(4)设线圈电阻为R＝1Ω，角速度ω＝100rad/s，线圈由图示位置转过过程中通过导线截面的电荷量q.17. 半径为R的光滑绝缘圆环固定在竖直平面内，并且处于水平向右的匀强电场E和垂直于纸面向外的匀强磁场B中．环上套有一个质量为m的带电小球，让小球从与环心等高的P点由静止释放，恰好能滑到圆环的最高点A．求：(1)小球的带电性质和带电量．(2)小球运动过程中对环的最大压力．18. 如图所示，虚线上方有场强为E的匀强电场，方向竖直向下，虚线上下有磁感应强度相同的匀强磁场，方向垂直纸面向外，ab是一根长为L的绝缘细杆，沿电场线放置在虚线上方的场中，b端在虚线上.将一套在杆上的带正电的小球从a端由静止释放后，小球先做加速运动，后做匀速运动到达b端．已知小球与绝缘杆间的动摩擦因数μ=0.3，小球重力忽略不计，当小球脱离杆进入虚线下方后，运动轨迹是半圆，圆的半径是L/3，求带电小球从a到b运动过程中克服摩擦力所做的功与电场力所做功的比值．。
云南省元江第一中学2018-2019学年高二下学期3月份考试物理试题
一、单选题云南省元江第一中学2018-2019学年高二下学期3月份考试物理试题1. 如图所示竖直绝缘墙壁上的Q 处由一固定的质点A ，在Q 的正上方的P 点用细线悬挂一质点B ，A 、B 两点因为带电而相互排斥，致使悬线与竖直方向成θ角，由于漏电使A 、B 两质点的电量逐渐减小，在电荷漏空之前悬线对悬点P 的拉力T 大小A ．T 变小B ．T 变大C ．T 不变D ．T 无法确定2. 已知电流表电阻R A =2Ω，电压表内阻R V =20kΩ，现有一个阻值约为200Ω的待测电阻需要较精确地测量其阻值，那么以下说法中，正确的是( )A ．用电流表内接法测量误差较小B ．用电流表外接法测量误差较小C ．用电流表内接法或用电流表外接法所测量的结果精确程度相同D ．无法确定哪种测量方式好A ．这个电容器只有加上50V 电压时，电容才是10F一个电容器的规格是“50V ，10F”，则()3.B．这个电容器能容纳的最大电荷量为10CC．这个电容器储存的电荷量一定为500CD．这个电容器两端的电压等于10V时，它两极板电荷量(绝对值)之和为200C4. 下列说法正确的是A．物体所带的电荷量可以为B．不带电的物体上，既没有正电荷也没有负电荷C．摩擦起电的过程，是靠摩擦产生了电荷D．利用静电感应使金属导体带电，实质上是导体中的自由电子趋向或远离带电体5. 如图所示，在正方形区域abcd内有一垂直纸面向里的匀强磁场，一束电子以大小不同的速率沿ac从a点射入磁场，不计电子的重力和电子之间的相互作用，关于电子在磁场中运动的情况，下列说法中正确的是( )A．入射速度越大的粒子，其运动时间越长B．运动时间越长的粒子，其运动轨迹越长C．从ad边出射的粒子的运动时间都相等D．从cd边出射的粒子的运动时间都相等6. 一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为( ) A．B．1C．2D．47. 将一段导线绕成图甲所示的闭合电路，并固定在水平面（纸面）内，回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中．回路的圆形区域内有垂直纸面的磁场Ⅱ，以向里为磁场Ⅱ的正方向，其磁感应强度B随时间t变化的图像如图乙所示．用F表示ab边受到的安培力，以水平向右为F的正方向，能正确反映F 随时间t 变化的图像是（ ）A ．B ．C ．D ．8. 如图所示，电路中完全相同的三只灯泡L 1、L 2、L 3分别与电阻R 、电感L 、电容C 串联，然后再并联到220V 、50Hz 的交流电路上，三只灯泡亮度恰好相同。
2017-2018学年下学期期末考试 高二物理
云南省玉溪二中2017-2018学年下学期期末考试高二物理本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分，考试时间120分钟。
学校：___________姓名：___________班级：___________考号：___________分卷I一、单选题(共10小题,每小题3.0分,共30分)1.库仑定律的适用条件是( )A．真空中两个带电球体间的相互作用B．真空中任意带电体间的相互作用C．真空中两个点电荷间的相互作用D．两个带电小球之间的相互作用都可用库仑定律2.标准电阻I－U伏安特性曲线可用以下哪个图象来表示()A．B．C．D．3.如图所示，实线是一个电场中的电场线，虚线是一个负检验电荷在这个电场中的轨迹，若电荷是从a处运动到b处，以下判断正确的是（）A．电荷从a到b加速度减小B．b处电势能较大C．b处电势较高D．电荷在b处速度大4.关于线圈的自感系数，下面说法正确的是()A．线圈的自感系数越大，自感电动势就一定越大B．线圈中电流等于零时，自感系数也等于零C．线圈中电流变化越快，自感系数越大D．线圈的自感系数由线圈本身的因素及有无铁芯决定5.如图所示，在水平木制桌面上平放一个铜制的圆环，在它上方近处有一个N极朝下的条形磁铁，铜环始终静止．关于铜环对桌面的压力F和铜环重力G的大小关系，下列说法中正确的是()A．当条形磁铁靠近铜环时，F<GB．当条形磁铁远离铜环时，F<GC．无论条形磁铁靠近还是远离铜环，F＝GD．无论条形磁铁靠近还是远离铜环，F>G6.如图所示，闭合线圈abcd从高处自由下落一段时间后垂直于磁场方向进入一有界磁场，从ab边刚进入磁场到cd边刚进入磁场的这段时间内，下列说法正确的是()A．a端的电势高于b端B．ab边所受安培力方向为水平向左C．线圈可能一直做匀速运动D．线圈可能一直做匀加速直线运动7.如图所示的电路中，A1和A2是完全相同的灯泡，线圈L的电阻可以忽略，下列说法中正确的是()A．合上开关S接通电路时，A1和A2始终一样亮B．合上开关S接通电路时，A2先亮，A1后亮，最后一样亮C．断开开关S时，A2立即熄灭，A1过一会儿才熄灭D．断开开关S时，A1和A2都要过一会儿才熄灭，且通过两灯的电流方向都与原电流方向相同8.关于原子结构，汤姆孙提出枣糕模型、卢瑟福提出行星模型(如图甲、乙所示)，都采用了类比推理的方法．下列事实中，主要采用类比推理的是()A．人们为便于研究物体的运动而建立的质点模型B．伽利略从教堂吊灯的摆动中发现摆的等时性规律C．库仑根据牛顿的万有引力定律提出库仑定律D．托马斯·杨通过双缝干涉实验证实光是一种波9.由原子核的衰变规律可知()A．同种放射性元素在化合物中的半衰期比在单质中长B．氡的半衰期为3.8天，若有四个氡原子核，经过7.6天就只剩下一个C． M元素经过一次α衰变和两次β衰变形成新元素N，N与M是同位素D．放射性元素铀放出的γ射线是高速运动的电子流10.一个氘核和一个氚核经过核反应后生成一个氦核和一个中子，同时释放核能，已知氘核、氚核、氦核、中子的质量分别为m1、m2、m3、m4，真空中的光速为c，下列说法不正确的是()A．该核反应属于轻核聚变B ．核反应方程是：H＋H→He＋nC．核反应中的质量亏损Δm＝m1＋m2－m3－m4D．释放的能量ΔE＝(m3－m4－m1－m2)c2二、多选题(共4小题,每小题4.0分,共16分)11.(多选)半径为R的橡胶圆环均匀带正电，总电荷量为Q，现使圆环绕垂直环所在平面且通过圆心的轴以角速度ω匀速转动，则由环产生的等效电流判断正确的是()A．若ω不变而使电荷量Q变为原来的2倍，则等效电流也将变为原来的2倍B．若电荷量Q不变而使ω变为原来的2倍，则等效电流也将变为原来的2倍C．若使ω、Q不变，将橡胶环拉伸，使环半径增大，等效电流将变大D．若使ω、Q不变，将橡胶环拉伸，使环半径增大，等效电流将变小12.如图所示的电路，a、b、c为三个相同的灯泡，其电阻大于电源内阻，当变阻器R的滑片P向上移动时，下列判断中正确的是（）A．a、b两灯变亮，c灯变暗B．电源输出功率增大C．电源的供电效率增大D．b灯中电流变化值小于c灯中电流变化值13.(多选)如图所示，在O点正下方有一个具有理想边界的磁场，铜环在A点由静止释放，向右摆至最高点B，不考虑空气阻力，则下列说法正确的是()A．A、B两点在同一水平线上B．A点高于B点C．A点低于B点D．铜环最终在磁场中来回不停的摆动14.(多选)太阳内部持续不断地发生着4个质子(H)聚变为1个氦核(He)的热核反应，核反应方程是4H→He＋2X，这个核反应释放出大量核能．已知质子、氦核、X的质量分别为m1、m2、m3，真空中的光速为c.下列说法中正确的是()A．方程中的X表示中子(n)B．方程中的X表示正电子(e)C．这个核反应中质量亏损Δm＝4m1－m2D．这个核反应中释放的核能ΔE＝(4m1－m2－2m3)c2分卷II三、实验题(共2小题,共15分)15.电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍．某同学利用这一事实测量电压表的内阻(半偏法)，实验室提供材料器材如下：待测电压表(量程3 V，内阻约为3 000 欧)，电阻箱R0(最大阻值为99 999.9欧)，滑动变阻器R1(最大阻值100欧，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关两个，导线若干(1)虚线框内为同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整(2)根据设计的电路写出步骤____________________________(3)将这种方法测出的电压表内阻记为R V′与内阻的真实值R V相比，R V′__________.R V(填“>”“＝”或“<”)，主要理由是________________．16.在测量一节干电池的电动势和内电阻的实验中，实验电路图如图所示．(1) 实验过程中，应选用哪个电流表和滑动变阻器(请填写选项前对应的字母)A．电流表A1(量程0.6 A，内阻约0.8 Ω)B．电流表A2(量程3 A，内阻约0.5 Ω)C．滑动变阻器R1(0～10 Ω)D．滑动变阻器R2(0～2000 Ω)(2) 实验中要求电流表测量通过电池的电流，电压表测量电池两极的电压．根据图示的电路，电流表测量值真实值(选填“大于”或“小于”)．(3) 若测量的是新干电池，其内电阻比较小．在较大范围内调节滑动变阻器，电压表读数变化(选填“明显”或“不明显”)．（4）闭合开关，调节滑动变阻器，读取电压表和电流表的示数．用同样方法测量多组数据，将实验测得的数据标在如图所示的坐标图中，请作出U-I图线，由此求得待测电池的电动势E=V，内电阻r=Ω（结果均保留两位有效数字）．所得内阻的测量值与真实值相比（填“偏大”、“偏小”或“相等”）．四、计算题17.澳大利亚国立大学制成了能把2.2 g的弹体(包括金属杆EF的质量)加速到10 km/s的电磁炮(常规炮弹的速度约为2 km/s)．如图所示，若轨道宽为2 m，长为100 m，通过的电流为10 A，试求轨道间所加匀强磁场的磁感应强度 (轨道摩擦不计)．18.如图所示，在距离水平地面h＝0.8 m的虚线的上方，有一个方向垂直于纸面水平向里的匀强磁场．正方形线框abcd的边长l＝0.2 m，质量m＝0.1 kg，电阻R＝0.08 Ω.一条不可伸长的轻绳绕过轻光滑滑轮，一端连线框，另一端连一质量M＝0.2 kg的物体A(A未在磁场中)．开始时线框的cd 边在地面上，各段绳都处于伸直状态，从如图所示的位置由静止释放物体A，一段时间后线框进入磁场运动，已知线框的ab边刚进入磁场时线框恰好做匀速运动．当线框的cd边进入磁场时物体A 恰好落地，此时将轻绳剪断，线框继续上升一段时间后开始下落，最后落至地面．整个过程线框没有转动，线框平面始终处于纸面内，g取10 m/s2.求：(1)匀强磁场的磁感应强度B的大小．(2)线框从开始运动至到达最高点，用了多长时间？(3)线框落地时的速度多大？19.如图所示，光滑导轨MN、PQ在同一水平面内平行固定放置，其间距d＝1 m，右端通过导线与阻值R＝10 Ω的小灯泡L相连，导轨区域内有竖直向下、磁感应强度B＝1 T的匀强磁场，一金属棒在恒力F＝0.8 N的作用下匀速通过磁场．(不考虑导轨和金属棒的电阻，金属棒始终与导轨垂直并保持良好接触)．求：(1)金属棒运动速度的大小；(2)小灯泡的功率．20.反冲小车静止放在水平光滑玻璃上，点燃酒精，水蒸气将橡皮塞水平喷出，小车沿相反方向运动．如果小车的总质量M＝3 kg，水平喷出的橡皮塞的质量m＝0.1 kg.(1)若橡皮塞喷出时获得的水平速度v＝2.9 m/s，求小车的反冲速度；(2)若橡皮塞喷出时速度大小不变，方向与水平方向成60°角，小车的反冲速度又如何(小车一直在水平方向运动)?答案1.C2.C3.B4.D5.B6.C7.B8.C9.C10D11.AB12.AB13.BD14.BD15.【答案】见解析【解析】(1)实验电路如图所示(2)移动滑动变阻器的滑片，以保证通电后电压表所在支路分压最小；闭合开关S1、S2，调节R1，使电压表指针满偏；保证滑动变阻器的滑片位置不变，断开S2，调节电阻箱R0，使电压表的指针半偏，读取电阻箱所示的电阻值，即为测得的电压表内阻．(3)断开S2，调节电阻箱使电压表在半偏状态，电压表所在支路的总电阻增大，分得的电压也增大，此时R0两端的电压大于电压表的半偏电压，故R V′＞R V.16.【答案】（1）AC（2）小于（3）不明显（4）U-I图线见解析 1.5 1.9 偏小【解析】（1）一节干电池的电动势约为1.5 V，内阻为几欧姆，所以电流表选择量程0.6 A的，因为干电池的内阻较小，为了方便条件选择最大阻值较小的滑动变阻器，所以选择滑动变阻器，故选A、C.（2）图中电流表测量的是通过滑动变阻器的电流，而通过电池的电流等于通过滑动变阻器的电流加上通过电压表的电流，所以图示的电路电流表测量值小于真实值；（3）作出电源的图象，根据闭合电路欧姆定律分析可知，图象的斜率等于电源的内阻，如图，图线1的斜率小于图线2的斜率，则对应的电源的内阻图线1的较小，由图可以看出，图线1电压随电流变化较慢，所以电源内阻很小时，电压表读数变化不明显.（4）根据坐标系内描出的点作出电源的U-I图象，图象如图所示，由图示电源U-I图象可知，图象与纵轴交点坐标值为1.5，电源电动势E=1.5 V，电源内阻：．相对于电源来说，电流表采用内接法，电流表的测量值小于通过电源的电流，电动势和内阻的测量值均小于真实值．17.【答案】55 T【解析】由运动学公式求出加速度a，由牛顿第二定律和安培力公式联立求出B.根据2ax＝v－v得炮弹的加速度大小为a＝＝2m/s2＝5×105m/s2.根据牛顿第二定律F＝ma得炮弹所受的安培力F＝ma＝2.2×10－3×5×105N＝1.1×103N，而F＝BIL，所以B＝＝T＝55 T.18.【答案】(1)1 T(2)0.9 s(3)4 m/s【解析】(1)设线框到达磁场边界时速度大小为v，由机械能守恒定律可得：Mg(h－l)＝mg(h－l)＋(M＋m)v2代入数据解得：v＝2 m/s线框的ab边刚进入磁场时，感应电流：I＝线框恰好做匀速运动，有：Mg＝mg＋IBl代入数据解得：B＝1 T.(2)设线框进入磁场之前运动时间为t1，有：h－l＝vt1代入数据解得：t1＝0.6 s线框进入磁场过程做匀速运动，所用时间：t2＝＝0.1 s此后轻绳拉力消失，线框做竖直上抛运动，到达最高点时所用时间：t3＝＝0.2 s线框从开始运动至到达最高点，所用时间：t＝t1＋t2＋t3＝0.9 s(3)线框从最高点下落至磁场边界时速度大小为2 m/s，线框所受安培力大小也不变，即IBl＝(M－m)g因此，线框穿出磁场过程还是做匀速运动，离开磁场后做竖直下抛运动．由机械能守恒定律可得：mv＝mv2＋mg(h－l)代入数据解得线框落地时的速度：v1＝4 m/s.19.【答案】(1)8 m/s(2)6.4 W【解析】(1)由E＝Bdv，I＝匀速时F＝BId得v＝＝8 m/s.(2)P＝I2R＝＝6.4 W.20.【答案】(1)0.1 m/s方向与橡皮塞运动的方向相反(2)0.05 m/s方向与橡皮塞运动的方向相反【解析】(1)小车和橡皮塞组成的系统所受外力之和为零，系统总动量为零．以橡皮塞运动的方向为正方向，根据动量守恒定律，mv＋(M－m)v′＝0，v′＝－v＝－×2.9 m/s＝－0.1 m/s，负号表示小车运动方向与橡皮塞运动的方向相反，反冲速度大小是0.1 m/s.(2)小车和橡皮塞组成的系统水平方向动量守恒．以橡皮塞运动的方向为正方向，有mv cos 60°＋(M －m)v″＝0，v″＝－m/s＝－m/s＝－0.05 m/s，负号表示小车运动方向与橡皮塞运动的方向相反，反冲速度大小是0.05 m/s.。
云南省通海二中20172018学年高二物理下学期期末考试试题(含解析)
百度文库 1 云南省通海二中2017-2018学年高二下学期期末考试物理试题 一、单选题(共10小题,每小题3.0分,共30分) 1. 如图所示，在光滑绝缘水平面上，A处放一电荷量为Q1的正点电荷，B处放一电荷量为Q2的负点电荷，且Q2＝4Q1.现将点电荷Q3放在过AB的直线上，为使整个系统处于平衡
状态，则( )
A. Q3带负电，位于A的左方 B. Q3带负电，位于AB之间 C. Q3带正电，位于A的左方 D. Q3带正电，位于AB之间 【答案】A 【解析】 假设 放在A、B之间，那么 对 的电场力和 对的电场力方向相同，不能处于平衡状态，所以假设不成立． 设 所在位置与的距离为，所在位置与的距离为r23，要能处于平衡状态， 所以𝑄1对𝑄3的电场力大小等于𝑄2对𝑄3的电场力大小．即𝑘𝑄1𝑄3𝑟132=𝑘𝑄2𝑄3𝑟232 由于𝑄2=4𝑄1 ， 所以𝑟23=2𝑟13 ，所以𝑄3位于A的左方．根据同种电荷排斥，异种电荷吸引，可判断𝑄3带负电． 故选A． 综上所述本题答案是：A 2. 一只标有“4 V，3 W”的小灯泡，两端加上电压U，在U由0逐渐增加到4 V过程中，电压U和电流I的关系，在如图所示的四个图象中，符合实际的是( )
A. B. C. D. 【答案】B 【解析】 试题分析：因为金属的电阻随温度的增加而增大，U-I图像的斜率代表电阻值，所以图线B百度文库 2 符合事实。 考点：U-I图像 【名师点睛】本题考查了学生对欧姆定律U=IR的掌握和应用，注意隐含条件灯丝电阻随温度的升高而增大，结合U=IR可知灯泡两端电压与电流的关系。 3. P、Q两电荷的电场线分布如图所示，a、b、c、d为电场中的四点．一个离子从a运动到b(不计重力)，轨迹如图所示．则下列判断正确的是( )
A. 离子从a到b，电势能增加 B. 离子在运动过程中受到P的排斥力 C. c、d两点电势相等 D. 离子从a到b，动能增加 【答案】A 【解析】 试题分析：电场线从正电荷出发，指向负电荷（源于正，止于负），所以P带正电，Q带负电，故A错误；沿电场线的方向降低，，故B错误；离子从a运动到b，做曲线运动，电场力和速度方向如图所示，电场力与电场方向相反，离子带负电，P带正电，异种电荷相互吸引，故C正确；电场力和速度夹角为钝角，电场力做负功，故D错误。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
云南省元江民中2017-2018学年下学期期末考试
1. 将两个半径极小的带电小球(可视为点电荷)
置于一个绝缘的光滑水平面上，从静止开始释放，那么下列叙
述中正确的是(忽略万有引力
)( )
A.
它们的加速度一定在同一直线上，而且方向可能相同
B.
它们的加速度可能为零
C.
它们的加速度方向一定相反
D.
它们的加速度大小一定越来越小
2. 如图所示，为某一电场中的一条电场线，a、b为线上的两点，则下列判断正确的是( )
A. 这是一个匀强电场
B. a点场强一定比b点场强大
C. a点场强一定比b点场强小
D. 负电荷在两处所受静电力的方向一定相同
3. 电路中，每分钟有6×1013个自由电子通过横截面积为0.64×10－6m2的导线，那么电路中的电流是( )
A. 0.016 mA B.
1.6 mA
C. 0.16 μA D.
16 μA
4. 有甲、乙两个导体，甲的电阻是乙的一半，而单位时间内通过导体乙横截面的电荷量是甲的2
倍，则以
下说法中正确的是
( )
A.
甲、乙两导体中的电流相同
B. 乙导体中的电流是甲导体中的2
倍
C.
甲、乙两导体两端的电压相同
D. 乙导体两端的电压是甲的2
倍
5.
物理学在揭示现象本质的过程中不断发展，下列说法不正确的是（ ）
A. 通电导线受到的安培力，实质上是导体内运动电荷受到洛仑兹力的宏观表现
B. 最先认为电磁相互作用是通过介质“场”传递的，并用“力线”描述“场”的图景的人是法拉第
C. 磁铁周围存在磁场，是因为磁铁内有取向基本一致的分子电流
D. 踢出去的足球最终要停下来，说明力是维持物体运动的原因
6. 下列关于磁感线的说法不正确的是( )
A. 磁感线是闭合曲线且互不相交
B. 磁感线的疏密程度反映磁场的强弱
C. 磁感线不是磁场中实际存在的线
D. 磁感线是小磁针受磁场力后运动的轨迹
7. 如图所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN
右侧有一矩
形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动(从上往下看为顺时针转动)，
将a、b两端连到示波器的输入端，若ab边中电流从a到b为正，则从示波器观察到的ab中电流随时间变
化的图形是
( )
.........
A. B. C. D.
8. 把一只电热器接在100 V的直流电源上，在t时间内产生的热量为Q，若将它分别接到U1＝100sinωtV
和
U2＝50sin 2ωtV的交流电源上，仍要产生Q的热量，则所需时间分别是( )
A. t,2t B. 2t,8t C. 2t,2t D. t,4t
9.
电子打火机的点火原理是压电效应，压电片在受压时会在两侧形成电压且电压大小与压力近似成正比．现
有一利用压电效应制造的电梯加速度传感器，如图所示．压电片安装在电梯地板下，电压表与压电片构成
闭合回路用来测量压电片两侧形成的电压，若发现电压表示数增大，下列说法正确的是
( )
A.
电梯一定加速上升
B.
电梯一定减速下降
C.
电梯加速度一定向上
D.
电梯加速度一定向下
10. 下述仪器或装置没有使用到传感器的有( )
A. 自动报警器 B. 弹簧测力计
C. 电视遥控器 D. 红外线探测仪
11. 质量为m的带正电小球由空中A点无初速度自由下落，在t
秒末加上竖直向上、范围足够大的匀强电场，
再经过t秒小球又回到A点．不计空气阻力且小球从未落地，则
( )
A. 整个过程中小球电势能减少了
1.5mg2t2
B. 整个过程中机械能的增量为
2mg2t2
C. 从加电场开始到小球运动到最低点时小球动能减少了
mg2t2
D. 从A点到最低点小球重力势能减少了
mg2t2
12. 在如图所示的电路中，电源内阻不计．为使电容器的带电量增大，可采取以下哪些方法( )
A. 增大R1 B. 增大R2
C. 增大R3 D. 减小R1
13. 1930年劳伦斯制成了世界上第一台回旋加速器，其原理如图所示．这台加速器由两个铜质D形盒D1、D
2
构成，其间留有空隙，下列说法正确的是
( )
A.
粒子由加速器的中心附近进入加速器
B.
粒子由加速器的边缘进入加速器
C.
粒子从磁场中获得能量
D.
粒子从电场中获得能量
14. 如图所示，理想变压器的原线圈接有频率为f、电压为U的交流电，副线圈接有光敏电阻R
、交流电表
A，下列说法正确的是( )
A. 当U增大时，变压器的输入功率增大
B. 当f减小时，变压器的输入功率减小
C. 当光照增强时，交流电表A的示数减小
D. 当滑动触头P向下滑动时，交流电表A的示数增大
15. 一多用电表的工作状态如图所示，则此时的测量值为________________，如果选择开关指在底部250
挡，
则此时的测量值为________________，选择开关指在底部10挡的测量值应该是____________，选择开关指
在左侧100挡处测量值应该为____________________，如果指在左侧10挡处测量值应该为
________________，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选________的挡位(填“更
大”或“更小”)，而在换挡之后重新测量之前要重新进行________
．
16. 一个小灯泡上标有“4 V，2 W”的字样，现在要用伏安法测量这个灯泡的U﹣I
图线，现有下列器材供选
用：
A．电压表（0～5 V，内阻10 kΩ）
B．电压表（0～10 V，内阻20 kΩ）
C．电流表（0～0.3 A，内阻1 Ω）
D．电流表（0～0.6 A，内阻0.4 Ω）
E．滑动变阻器（10 Ω，2 A）
F．学生电源（直流6 V
），还有开关导线
（1）实验中所用电压表应选__，电流表应选用__（用序号字母表示）.
（2
）为了使实验误差尽量减小，要求从零开始多测几组数据，请在图甲方框内画出满足实验要求的电路图
_________________．
（3）某同学利用实验得到的数据画出了该小灯泡的U﹣I曲线（如图乙所示），若直接在小灯泡两端加上2 V
的电压，则该小灯泡消耗的功率是__W，电阻是
__Ω.
17. 如图所示，两个带正电的点电荷M和N，带电量均为Q，固定在光滑绝缘的水平面上，相距2L，A、O、B
是MN连线上的三点，且O为中点，OA=OB=，一质量为m、电量为q的点电荷以初速度v0从A点出发沿
MN连线向N
运动，在运动过程中电荷受到大小恒定的阻力作用，但速度为零时，阻力也为零，当它运动到
O点时，动能为初动能的n倍，到B
点时刚好速度为零，然后返回往复运动，直至最后静止．已知静电力恒
量为k，取O处电势为零．求：
（1）A
点的场强大小；
（2
）阻力的大小；
（3）A
点的电势；
（4
）电荷在电场中运动的总路程．
18. 一个质量为m＝0.1 g的小滑块，带有q＝5×10－4C的电荷量，放置在倾角α＝30°的光滑斜面上(绝缘)
，
斜面固定且置于B＝0.5 T的匀强磁场中，磁场方向垂直纸面向里，如图所示，小滑块由静止开始沿斜面滑
下，斜面足够长，小滑块滑至某一位置时，要离开斜面(g取10 m/s2)．求：
(1)
小滑块带何种电荷？
(2)
小滑块离开斜面时的瞬时速度为多大？
(3)
该斜面长度至少多长？
19. 将金属块m
用压缩的轻弹簧卡在一个矩形的箱中，如图所示，在箱子的上顶板和下底板装有压力传感器，
箱子可以沿竖直轨道运动，当箱子以a＝2.0 m/s2的加速度竖直向上做匀减速运动时，上顶板的压力传感器
显示的压力为6.0 N，下底板的压力传感器显示的压力为10.0 N(g取
10 m/s2)．
(1)
若上顶板压力传感器的示数是下底板压力传感器的示数的一半，试判断箱子的运动情况．
(2)
要使上顶板压力传感器的示数为零，箱沿竖直方向运动的情况可能是怎样的？
20. 有一种测量压力的电子秤，其原理图如图所示．E是内阻不计、电动势为6 V的电源，R
0
是一个阻值为
300 Ω的限流电阻．G是由理想电流表改装成的指针式测力显示器．R
是一个压敏电阻．其阻值可随压力大
小变化而改变，其关系如下表所示．C是一个用于保护显示器的电容器．秤台的重力忽略不计．
(1)利用表中的数据写出电阻R随压力F
变化的函数式．
(2)若电容器的耐压值为5 V
，该电子秤的最大称量值为多少？
(3)
如果把电流表中电流的刻度转换成压力刻度，则该测力显示的刻度是否均匀？
