干熄焦技术在山焦的应用探讨_张仲平
广钢干熄焦工艺特点及改进措施
广钢干熄焦工艺特点及改进措施干熄焦是一种用于高炉生产的经济、环保和高效的炼焦工艺。
广钢干熄焦工艺主要有以下特点：1.低温熄焦：干熄焦是在低温条件下进行的，炼焦炉的温度通常控制在550-600摄氏度之间。
相比于高温熄焦，干熄焦能够更好地保留焦炭中的挥发分，提高其物理性能。
2.无蒸气产生：干熄焦工艺不需要加热产生蒸气，减少了能源消耗和环境污染，提高了能源利用率。
3.循环冷却：广钢干熄焦系统采用循环冷却方式，炉外冷却水经泵送回系统内进行循环使用。
这样一来，不仅减少了对水资源的消耗，还减少了废水的排放，实现了节水环保。
4.强化脱水：干熄焦工艺通过设置多级脱水设备，将湿煤在炉外迅速脱水，提高了炉内湿含水分的煤质。
然而，广钢干熄焦工艺仍然存在一些问题和改进空间：1.产品质量：当前广钢干熄焦工艺中熄焦时间较长，炉内的湿煤容易结块，导致煤质不均匀。
为了提高产品质量，可以尝试加快熄焦速度，提高湿煤的流动性，使得煤质更加均匀。
2.废气处理：虽然干熄焦工艺减少了对水资源的消耗，但产生了大量的废气，其中含有大量的挥发分和有害物质。
目前采用的废气处理方式主要是收集、净化和排放，但仍然无法完全达到环保要求。
可以考虑采用更先进的除尘和净化设备，提高废气处理效率，减少对环境的影响。
3.能源利用：干熄焦工艺虽然降低了能源消耗，但仍然需要一定的能源供应。
可以考虑采用余热回收技术，将废气中的热能回收利用，提高能源利用效率。
4.自动化控制：当前干熄焦工艺需要大量人工操作，存在工人劳动强度高和易受环境条件影响的问题。
可以引入自动化控制系统，提高工艺的自动化水平，减轻工人劳动强度，提高生产效率。
综上所述，广钢干熄焦工艺在提高产品质量和环保性能方面仍有改进的空间。
通过加快熄焦速度、改进废气处理、优化能源利用和引入自动化控制等措施，可以进一步提高广钢干熄焦工艺的经济效益和社会效益，为广钢高炉的稳定生产和可持续发展做出贡献。
我国干法熄焦技术发展与应用
单套 CDQ 装置 企业 涟源钢铁集团有限公司 杭州钢铁集团公司 鄂城钢铁集团有限责任公司 通化钢铁集团股份有限公司 昆明钢铁集团有限责任公司 南京钢铁联合有限公司 广西柳州钢铁（ 集团） 公司 宁波钢铁有限公司 太原钢铁（ 集团） 有限公司 本溪钢铁（ 集团） 公司 宝钢集团上海梅山有限公司 包头钢铁（ 集团） 有限责任公司 的焦炭处理规
Development and Application of Dry Coke Quenching Technology in China
GAO Jianye， WANG Ruizhong， ZHOU Meng
Abstract： The development situation， technological process， technical characteristics， energy saving and emission reduction benefit and economic benefit of technical equipment for dry coke quenching in Key words： coking； coke quenching； dry coke quenching； cal characteristics； economic benefit； environmental benefit technological process； techni-
形烟道排出干熄炉。高温循环氮气经过一次除尘器 分离粗颗粒焦粉后进入70 ～ 190 ℃ 。 低温循环氮气从干熄焦余热锅炉出来， 经过二次除 尘器进一步分离细颗粒焦粉后， 由循环风机送入给 水预热器。给水预热器将循环氮气的温度从 160 ～ 180 ℃ 冷却至约 130 ℃ ， 再进入干熄炉循环使用。
干熄焦生产问题技术分析与措施
干熄焦生产问题技术分析与措施【摘要】:干熄焦作为一种节能减排的先进工艺，在国内焦化厂已经普及。
每个干熄焦在建设中和后期投产后，都存在不同之处。
所以在生产中偶尔会遇到各种各样的问题，需要去分析解决，避免同样的问题再出现，同时逐渐优化工艺，完善设备，保证生产的连续和安全。
【关键字】：干熄焦、焦炭温度、波动、负压1.背景某焦化厂干熄焦装置自投产以来，业主反映在干熄焦装置在满负荷状态下，风机频率约在70%以上，锅炉入口负压值会出现明显增大现象。
最近一次操作中，负压瞬时达到了-1.5kPa，已经超出设计值-1.2kPa，且有“花焦”排出，已经影响到正常操作和生产，无法满足焦炉生产焦炭的干熄要求。
鉴于此种工况，业主希望找出症结所在，并能做出改进，优化生产操作，保证各点压力和温度在设计范围之内，让干熄率提高至焦炉生产要求。
1.概述根据现场操作人员反应和干熄焦操作记录来看，干熄焦装置一直都保持低负荷生产（约30%生产负荷），基本上是处于干熄一炉湿熄两炉的状态。
原因有两点：一是生产废水无法处理；二是成本经济上考虑。
低负荷生产时，干熄炉入口循环气体温度偏低（约90℃），设计值为130℃，据现场操作人员反应在风机后放散管口处出现水珠。
查看历史记录，自投产以来操作人员有过几次将风机频率提高到70%以上（最高达到76%）。
每次锅炉入口负压值都会出现不同程度增大，达到-1.1~-1.5kPa之间。
最近一次排焦量约40t/h,风机处于60%负荷；在此基础上，再逐步增大排焦量及风机负荷，直至风机负荷增大至70%左右，锅炉入口压力增大趋势较为明显，瞬时最大约-1.5KPa，且有“花焦”排出，为了避免排出的高温焦炭烧坏输送胶带，产生严重的生产安全事故，操作人员只能开始大幅度降低排焦量及风机负荷，降低排出焦炭温度，保证生产安全。
查看近两个月内的操作台账，满负荷生产时间段内，振动给料机出现过短时间停排和超负荷排焦的情况发生。
振动给料机的振幅调制33%时，排焦皮带电子秤显示约在80~90t/h。
干熄焦工艺基本知识
⼲熄焦⼯艺基本知识第⼀章⼲熄焦⼯艺基本知识第⼀节、⼲熄焦的发展历史⼲熄焦起源于瑞⼠，20世纪40年代许多发达国家开始研究开发⼲熄焦技术，采取的⽅式各异，⽽且⼀般规模较⼩，⽣产不稳定。
进⼈60年代，前苏联在⼲熄焦技术⽅⾯取得了突破进展，实现了连续稳定⽣产，获得专利发明权，并陆续在其国内多数⼤型焦化⼚建成⼲熄焦装置。
到⽬前为⽌，前苏联有40％的焦化⼚采⽤了⼲熄焦技术，单套处理量在50～70t／h。
但前苏联⼲熄焦装置在⾃动控制和环保措施⽅⾯起点并不⾼。
20世纪70年代的全球能源危机促使⼲熄焦技术得到了长⾜发展。
资源相对贫乏的⽇本，率先从苏联引进了⼲熄焦技术，并在装置的⼤型化、⾃动控制和环境保护⽅⾯进⾏改进。
到90年代中期，⽇本已建成⼲熄焦装置31套，其中单套处理能⼒在100 t／h 以上的装置有17套，⽇本新⽇铁和NKK等公司建成的⼲熄焦单套处理量可达到200 t／h以上；装焦⽅式采⽤了料钟布料，排焦采⽤了旋转密封阀连续排焦，接焦采⽤了旋转焦罐接焦等技术，使⽓料⽐⼤⼤降低，极⼤地降低了⼲熄焦装置的建设投资和装置的运⾏费⽤；在控制⽅⾯实现了计算机控制，做到了全⾃动⽆⼈操作；在除尘⽅⾯，采⽤了除尘地⾯站⽅式，避免了⼲熄焦装置可能带来的⼆次污染。
⽇本的⼲熄焦技术不仅在其国内被普遍采⽤，同时它将⼲熄焦技术输出到德国、中国、韩国等国家，其⼲熄焦技术已达到国际领先⽔平。
20世纪80年代，德国⼜发明了⽔冷壁式⼲熄焦装置，使⽓体循环系统更加优化，并降低了运⾏成本。
德国蒂森斯蒂尔奥托(TSoA)公司成功地将⽔冷栅和⽔冷壁置⼈⼲熄炉，并将⼲熄炉断⾯由圆形改成⽅形，同时在排焦和⼲熄炉供⽓⽅式上进⾏了较⼤改进，⼲熄炉内焦炭下降及⽓流上升，实现了均匀分布，⼤⼤提⾼了换热效率，使⽓料⽐降到了1000 m3／t焦以下，进⼀步降低了⼲熄焦装置的运⾏费⽤。
TSOA⼲熄焦技术在德国得到推⼴，同时该技术还输出到韩国和中国的台北。
⼲熄焦⼯艺发展⾄今，虽然出现了不同的形式，但基本⼯艺流程⼤同⼩异，只是在装焦、排焦、循环⽓体除尘等⽅⾯有所区别。
干熄焦干法脱硫的原因及工艺流程
干熄焦干法脱硫的原因及工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!干熄焦干法脱硫是一种焦化厂用来减少焦炉煤气中SO2含量的技术。
140t_h干熄焦技术特点及改进

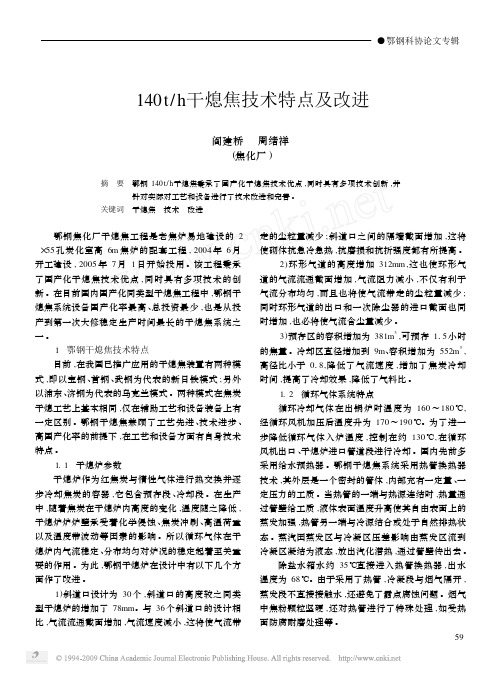

140t/h干熄焦技术特点及改进阎建桥 周绪祥(焦化厂)摘 要 鄂钢140t/h干熄焦秉承了国产化干熄焦技术优点,同时具有多项技术创新,并针对实际对工艺和设备进行了技术改进和完善。
关键词 干熄焦 技术 改进 鄂钢焦化厂干熄焦工程是老焦炉易地建设的2×55孔炭化室高6m焦炉的配套工程,2004年6月开工建设,2005年7月1日开始投用。
该工程秉承了国产化干熄焦技术优点,同时具有多项技术的创新。
在目前国内国产化同类型干熄焦工程中,鄂钢干熄焦系统设备国产化率最高、总投资最少,也是从投产到第一次大修稳定生产时间最长的干熄焦系统之一。
1 鄂钢干熄焦技术特点目前,在我国已推广应用的干熄焦装置有两种模式,即以宝钢、首钢、武钢为代表的新日铁模式;另外以浦东、济钢为代表的乌克兰模式。
两种模式在焦炭干熄工艺上基本相同,仅在辅助工艺和设备装备上有一定区别。
鄂钢干熄焦兼顾了工艺先进、技术进步、高国产化率的前提下,在工艺和设备方面有自身技术特点。
1.1 干熄炉参数干熄炉作为红焦炭与惰性气体进行热交换并逐步冷却焦炭的容器,它包含预存段、冷却段。
在生产中,随着焦炭在干熄炉内高度的变化,温度随之降低,干熄炉炉炉壁承受着化学侵蚀、焦炭冲刷、高温荷重以及温度带波动等因素的影响。
所以循环气体在干熄炉内气流稳定、分布均匀对炉况的稳定起着至关重要的作用。
为此,鄂钢干熄炉在设计中有以下几个方面作了改进。
1)斜道口设计为30个,斜道口的高度较之同类型干熄炉的增加了78mm。
与36个斜道口的设计相比,气流流通截面增加,气流速度减小,这将使气流带走的尘粒量减少;斜道口之间的隔墙截面增加,这将使砌体抗急冷急热,抗磨损和抗折强度都有所提高。
2)环形气道的高度增加312mm,这也使环形气道的气流流通截面增加,气流阻力减小,不仅有利于气流分布均匀,而且也将使气流带走的尘粒量减少;同时环形气道的出口和一次除尘器的进口截面也同时增加,也必将使气流含尘量减少。
