八年级物理全册第4章多彩的光第5节科学探究凸透镜成像第2课时凸透镜成像习题沪科版
沪科版初中物理初二第四章多彩的光--凸透镜成像的规律同步练习(含解析)
沪科版初中物理初二第四章多彩的光--凸透镜成像的规律同步练习（含解析）一、概念填空:1.物体在二倍焦距以外，像成在一倍焦距与二倍焦距之间，成的是、的像，可制成照相机..(倒立,缩小,实)2.物体在二倍焦距处，像也成在二倍焦距处，成的是、的像，可用此性质确定焦距的大小.(倒立,等大,实)3.物体在一倍焦距与二倍焦距之间，像成在二倍焦距以外，成的是. 的像，可制成投影仪.(倒立,放大,实)4.物体在焦点上不成像，因为通过凸透镜折射后的光线是的、不相交，反向延长线也不相交.(平行)5.物体在焦点以内，光屏上不成像，透过透镜可看到一个、的像，可制成放大镜.(正立,放大,虚)6.规律：①焦点是成实像和虚像的分界点；②二倍焦距处是成放大和缩小实像的分界点；③成实像时，物距变小，像距变大，像变大。
反之，物距变大，像距变小，像变小。
即凸透镜成实像时，物近像远像变大，且物距、像距要同时调剂才能得到一个完整、清晰的像。
④像的大小可由物距和像距的大小关系来判定，像距大于物距，像是放大的，像距小于物距，像是缩小的⑤成虚像时，物体越靠近焦点像越大。
经历顺口溜：一焦分虚实，二焦分大小；实像异侧倒，物远像变小。
虚像同侧立，物远像变大；像大像距大，像小像距小。
二、选择题:1.某爱好小组的同学在研究凸透镜成像规律时，记录并绘制了物体离凸透镜的距离u，所成的实像到凸透镜的距离v之间的关系，如图3-12所示，则凸透镜的焦距为( )右图(B)A.10 cmB.15 cmC.20 cmD.30 cm2.如图3-4是用来研究凸透镜成像规律的实验装置示意图(屏未画出)，当蜡烛和透镜放在图示位置时，通过移动光屏，能够在光屏上得到与物体等大的像。
若透镜位置不变，将蜡烛移到刻度为30 cm处，则( )D 图3-4A.移动光屏，能够在屏上得到倒立放大的像B.移动光屏，能够在屏上得到倒立缩小的像C.移动光屏，能够在屏上得到正立放大的像D.不论光屏移到什么位置，都不能在屏上得到清晰的像3.在研究凸透镜成像实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观看到的虚像可能是图3-14中的( )B图3-14三、填空题:在做“凸透镜成像”的实验中，第一要在一条直线上依次放置、凸透镜和光屏，调整凸透镜、光屏的高度，使二者的中心跟的中心在同一高度上，目的是使像。
八年级物理全册第4章多彩的光第5节科学探究凸透镜成像第1课时认识凸透镜和凹透镜课件(新版)沪科版
凸透镜对平行于主光轴的平行光线 行有会聚作用
所以凸透镜又叫做会聚透镜
焦点、焦距 焦 点
焦距
凹透镜对平行于主光轴的平行光线行 有发散的作用
虚 焦 点
虚焦距、虚焦点
虚焦距

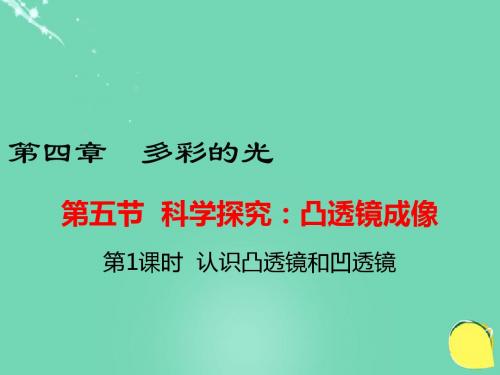

第四章 多彩的光
第五节 科学探究：凸透镜成像
第1课时 认识凸透镜和凹透镜
概念
透 镜
凸透镜
凹透镜
透镜分为了二类：
Hale Waihona Puke 一类中央较厚、边缘较薄的叫凸透镜一类中央较薄、边缘较厚的叫凹透镜
主光轴：透镜中连接两侧面球心的直线 叫透镜的主光轴
主光轴
光心：在透镜的主光轴上有个特殊的点 经过它的光线传播方向不发生改变
新沪科版八年级物理上册 第4章 多彩的光 4.5.1 透镜及其基本应用【习题课件】
基础巩固练
8．小明同学拿一透镜正对着太阳光，再把一张纸放在它的
另一侧来回移动，发现在某一个位置时，白纸上将会出
现一个最小、最亮的光斑(如图所示)，则以下说法中不正
确的是( A ) A．此透镜可能是凹透镜 B．此透镜对光具有会聚作用 C．可认为光斑与透镜中心的距离是该透镜的焦距 D．如果时间较长，将会看到光斑处的纸变焦
基础巩固练
7．[易错题]王有同学想制作一个平行光源，班里的同学提出了 以下做法，你认为可行的是( A ) A．选用凸透镜并把灯泡放在凸透镜的焦点上 B．选用凹透镜并把灯泡放在凹透镜的焦点上 C．选用凸透镜并把灯泡放在离凸透镜的焦点比较近的地方 D．选用凹透镜并把灯泡放在凹透镜的二倍焦距处 【点拨】平行于凸透镜主光轴的光线经折射后将会聚于焦

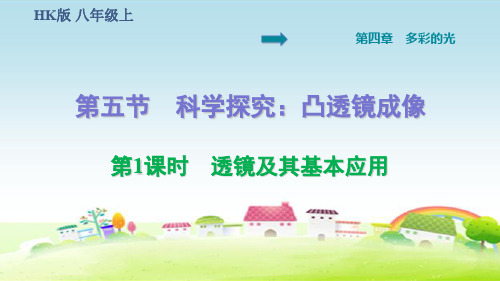

HK版 八年级上
第四章 多彩的光
第五节 科学探究：凸透镜成像
第1课时 透镜及其基本应用
习题链接
提示：点击 进入习题
新知笔记
1 折射 2 照相机；放大镜；望远镜 3 会聚；发散 4 主光轴(光轴)；光心；焦点(F)；焦距(f)
答案呈现
习题链接
1 C、D 2D 3D 4 凸透镜；会聚 5 图略
基础巩固练
能力提升练
【点拨】试管充满水的地方中间比边缘厚，相当于凸透镜， 凸透镜对光线有会聚的作用，会聚成一条亮线。由于气泡的 存在，气泡与周边的水形成中间薄边缘厚的凹透镜，凹透镜 对光线有发散的作用，故在气泡的下面对应的位置有黑影。 如果把白纸从靠近试管的位置向下移动到较远处，经过焦点 时亮线最细；从焦点处向下继续移动时，亮线变粗。 【答案】凸；凹；先变细再变粗
【答案】C
能力提升练
沪科版初中物理八年级第四章第五节科学探究凸透镜成像
2、与像到凸透镜的距离有关
像距（v） 3、像的正倒可能与物体是否在凸透镜同侧有关
凸透镜成像
第四章 多彩的光
新课教学：
进行实验：
凸透镜成像
第四章 多彩的光
新课教学：
分析和结论
物距与焦 像距与焦 距的关系 距的关系
像的性质
应用
正倒 大小 实虚
u>2f f < v < 2f 倒立 缩小 实像 照相机
f<u< 2f
第四章 多彩的光
课堂反馈：
1、完成下图甲、乙的光路图。
凸透镜成像
第四章 多彩的光
课堂反馈： 2、如图所示，小丽同学将一个凸透镜正对太阳光，再把一张纸 放在它的另一侧，改变透镜与纸的距离，直到纸上出现一个最小、 最亮的光斑。这表明凸透镜对光线有 会聚 作用，光斑到凸 透镜的距离就是凸透镜的 焦距 。
凸透镜成像
第四章 多彩的光
新课教学：
根据生活中的现象，说说下面的凸透镜成什么样的像。
照相机
投影仪
放大镜
凸透镜成像
第四章 多彩的光
新课教学： 三、实验探究凸透镜成像规律 提出问题 凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？
凸透镜成像
第四章 多彩的光
新课教学：
猜想：
物距（u）
1、与物体到凸透镜的距离有关
凸透镜成像
第四章 多彩的光
新课教学： 物体在二倍焦距之内：
• 倒立 放大 实像 • 像在二倍焦距外
凸透镜成像
第四章 多彩的光
新课教学： 物体在二倍焦距处：
• 倒立 等大 实像 • 像在二倍焦距上
凸透镜成像
第四章 多彩的光
新课教学： 物体在一倍焦距之内：
沪科版八年级物理《科学探究：凸透镜成像》课时练(含答案)
沪科版八年级物理《科学探究：凸透镜成像》课时练（含答案）一、单选题1．潜望镜、远视镜、近视镜、汽车的观后镜，依次用的是（）A．凹透镜、凹透镜、凸透镜、凸面镜 B．平面镜、凸透镜、凹透镜、凸面镜C．平面镜、凸透镜、凹透镜、凸透镜 D．平面镜、凹透镜、凸透镜、凸透镜2．目前，移动支付已被大家广泛使用，消费者只需用手机扫描二维码，按照相关步骤操作即可完成付款。
关于手机扫码的过程，下列说法正确的是（）A．二维码是光源B．手机上的摄像头相当于一个凸透镜C．若手机远离二维码，手机屏幕上的二维码图像会变大D．扫码时二维码要位于摄像头一倍焦距以内3．关于如下左图中“凸透镜成像规律”的实验，下列说法错误的是（）A．图中光路图说明光在不同介质间传播的方向一定改变B．照相机的成像原理与图中凸透镜成像规律相同C．图中蜡烛到凸透镜的距离u为u＞2f（f为焦距）D．从不同方向能看清光屏上的像，是因为光在光屏上发生了漫反射4．如上右图所示的实验装置中，此时光屏上呈现清晰的烛焰的像，下列说法正确的是（）A．图中的实验现象能说明放大镜的成像特点B．光屏上接收到的是倒立、放大的烛焰的像C．将蜡烛向左移，光屏应向右移才能接收到清晰的像D．若遮住凸透镜上半部分，光屏上不能呈现完整的像5．在①小孔成像；②平面镜成像；③放大镜成像；④照相机成像；⑤幻灯机成像中，归纳正确的是（）A．成虚像的是②③④B．成实像的是①④⑤C．成倒立像的是③④⑤D．属于折射成像的是①③④6．一束光通过透镜的光路如图所示，其中正确的光路图是（）A．B．C．D．7．在太阳光底下可以点燃火柴的是（）A．凸透镜B．凹透镜C．平面镜D．凸面镜8．如图所示，最近流行的“自拍神器”给旅行者自拍带来方便，下列说法正确的是（）（8题）（9题）（10题）A．手机的摄像头相当于凹透镜B．为了使身后的人能全部被摄入镜头，应将自拍杆拉长C．手机镜头上的灰尘会被拍摄在照片上D．利用自拍杆可以减小物距，增大取景范围9．截至2022年3月24日，“祝融号”火星车在火星表面工作306个火星日，如图所示是导航地形照相机拍摄到火星车在火星巡视的图片。
沪科版初中物理八年级全册第四章第5节科学探究：凸透镜成像 教学课件
找找你容易错在哪里? 在下图中画出入射光线对应的折射光线。
【学生自答】
【教师点评】 错误之处：①光线方向错误； ②折射情况错误：过凸透镜焦点入射的光线，经过透镜会聚 后，与主光轴平行射出。
【正确答案】
第五节 科学探究：凸透镜成像 第二课时 凸透镜成像
【体验】凸透镜成像
活动1：用放大镜靠近课本看上面的字。
3.如图是一束平行光经凸透镜后形成的光路图，请在下面横线 上标出主光轴、焦点、光心、焦距f。
参考答案：如图所示
4.怎样获取凸透镜的焦点和焦距?凹透镜有焦点吗?如果有，怎
样找出它的焦点? 提示：平行于主光轴的光线经过凸透镜折射后会聚到一点上， 这一点即为凸透镜的焦点；焦点到光心的距离称为焦距，找到 焦点后用刻度尺测量出焦点到光心的距离即为焦距；凹透镜虽 然对光线有发散作用，但是也有焦点，只不过它的焦点不是实 际光线的交点，而是平行于主光轴的光线经过凹透镜发散后的 反向延长线的交点。
，观察____________，
测量
。
参考答案：凸透镜 物距 成像情况 物距和像距
3.实验数据及分析：
实验 序号
凸透镜 焦距 f/cm
1
10
2
10
3
10
4
10
5
10
像放大 或缩小
缩小 等大 放大
放大
像的 像的虚、 物距
正、倒
实
u/cm
倒立
实像
30
倒立
实像
20
倒立
实像
15
不成像
10
正立
虚像
5
像距 v/cm
活动2：用放大镜远离课本一定距离看上面的字。
(1)活动1中，观察到的字较
沪科版八年级上册物理同步培优第四章多彩的光 第5节 凸透镜成像规律的探究
整合方法·提升练
则( ) A．透镜焦距一定在10 cm到15 cm之间 B．透镜焦距一定在15 cm到20 cm之间 C．把蜡烛向左移动少许，光屏适当向左移动可得到大些
的实像 D．把蜡烛向右移动少许，
光屏适当向右移动可 得到小些的实像
整合方法·提升练
【点拨】 观察图示可知此时u＝20cm，v＝30cm，u＜v，成倒立、
整合方法·提升练
6 某同学在“探究凸透镜成像规律”的实验中，记录并绘 制了物体到凸透镜的距离u跟像到凸透镜的距离v之间 关系的图像，如图所示。
整合方法·提升练
下列判断错误的是( ) A．当u＝15 cm时，在光屏上能得到一个倒立、放大的实像 B．当u＝25 cm时பைடு நூலகம்光屏上成缩小的像，照相机就是根据这
放大的像，则f＜u＝18 cm＜2f，解得9 cm＜f＜18 cm， 因此符合条件的是③④。 【答案】D
探究培优·拓展练
8 【2021·青海】一凸透镜的焦距为12 cm，将点燃的蜡 烛从离凸透镜30 cm处沿主光轴移到15 cm处的过程中， 像的大小和像距的变化情况是( ) A．像变小，像距变小 B．像变大，像距变大 C．像变大，像距变小 D．像变小，像距变大
缩小的实像
夯实基础·逐点练
【点拨】 由图甲可知该透镜焦距为40.0 cm－30.0 cm＝10.0 cm，
故A正确。由图乙可知，物距大于2倍焦距，像距大于1倍 焦距小于2倍焦距，所以向左适当移动光屏可以得到倒立、 缩小的实像，故B正确。将蜡烛移至30 cm处，此时的物 距等于2倍焦距，所以光屏上可得到倒立、等大的实像， 故C正确。将蜡烛移至45 cm处，物距小于1倍焦距，凸透 镜成正立、放大的虚像，虚像不能成在光屏上，故D错误。 【答案】D
