[毕业设计精品]基于solidworks二次开发平台,对齿轮滚刀进行三维参数化设计[管理资料]
基于Solid Works二次开发技术的渐开线齿轮参数化设计

基于Solid Works二次开发技术的渐开线齿轮参数化设计魏勇;邬向伟;周文洲
【期刊名称】《煤矿机械》
【年(卷),期】2009(30)6
【摘要】基于SolidWorks2004三维设计平台,利用VB6.0程序设计语言和SolidWorks API编程接口,实现了渐开线齿轮参数化设计,提高了齿轮设计的效率和精度。
【总页数】2页(P194-195)
【关键词】二次开发;渐开线齿轮;参数化
【作者】魏勇;邬向伟;周文洲
【作者单位】平顶山工业职业技术学院;中州大学;北京航空航天大学
【正文语种】中文
【中图分类】TH132.413;TP3
【相关文献】
1.基于Solid-Works的齿轮参数化设计 [J], 杜韧;徐景满
2.基于CATIA二次开发的渐开线直齿轮参数化设计 [J], 邵立;张树生;张开兴
3.基于Pro/TOOLKIT二次开发的渐开线齿轮参数化设计 [J], 钟相强;蒋立军;仵文松;卢博友
4.基于Solid Works的齿轮滚刀三维参数化设计 [J], 季明星
5.基于Solid Works环境的渐开线斜齿轮三维实体造型技术 [J], 冯仁余;刘茂武;刘永军
因版权原因,仅展示原文概要,查看原文内容请购买。
基于SolidWorks二次开发的零件三维参数化设计及装配

基于SolidWorks二次开发的零件三维参数化设计及装配赵盼;张燕;薛峰;李健
【期刊名称】《科学技术与工程》
【年(卷),期】2010(010)007
【摘要】介绍了用Vc++作为工具对SolidWorks二次开发的基本原理,研究了以DLL方式开发的基本方法.改进了非标准零件的参数化设计方法,为标准件创建零件库并完成零件自动装配.从而加快产品设计过程,提高效率.
【总页数】6页(P1674-1679)
【作者】赵盼;张燕;薛峰;李健
【作者单位】辽宁石油化工大学计算机与通信工程学院,抚顺,113001;辽宁石油化工大学计算机与通信工程学院,抚顺,113001;辽宁石油化工大学计算机与通信工程学院,抚顺,113001;辽宁石油化工大学计算机与通信工程学院,抚顺,113001
【正文语种】中文
【中图分类】TP391.72
【相关文献】
1.基于SolidWorks软件二次开发的通用零件库 [J], 江宇;周雄;刘志华
2.基于的SolidWorks擦窗机零件库的二次开发 [J], 史康;蒋维;宫鹏飞
3.基于SolidWorks的零件参数化设计二次开发方法 [J], 王宣;董玉德
4.基于SolidWorks软件二次开发的齿轮零件参数化设计 [J], 目登臣;孙宝寿;黄吉平;刘韶华;刘忠洋
5.基于SolidWorks二次开发的齿轮零件参数化建模研究 [J], 段方高;姚贵昌
因版权原因,仅展示原文概要,查看原文内容请购买。
基于Solidworks的齿轮三维造型

基于Solidworks的齿轮三维造型荣瑞芳赵先仲(华北航天工业学院,河北廊坊065000)摘要:结合计算机辅助工业设计/制造(C AID/CAIM)的需要,介绍了在Solidworks中实现参数化齿轮三维造型的技巧和方法。
应用此方法可以在Solidworks环境下完成齿轮的参数化三维造型设计。
关键词:齿轮渐开线参数化Solidworks工业设计三维造型3-D Molding Design of Gear Based on SolidworksRONG Ruifang,ZHAO Xianzhong(North China Institute of Astronautic Engineering,Langfang065000,CHN)A bstract:Ba sed on the need of computer aided design and manufacturing,the method and technique of the parametrization order for draw ing the plane profile of straight tooth column gear was developed with visual C in Solid works.Parametrization3-D molding design of gear was completed using this method.Keywords:Gear;Involute;Parametrization;Solidw orks;Industrial Desig n;3-D MoldingSolidworks具有丰富的零件实体建模功能。
它能进行变量化的草图轮廓绘制,并能自动进行动态约束检查。
通过拉伸、旋转、薄壁特征、抽壳、特征阵列以及打孔等操作,更简便地实现产品的设计。
通过带控制线的扫描、放样、填充以及拖动可控的相关操作能生成形状复杂的构造曲面,可以直观地对曲面进行修剪、延伸、倒角和缝合等操作。
机械设计SolidWorks毕业设计

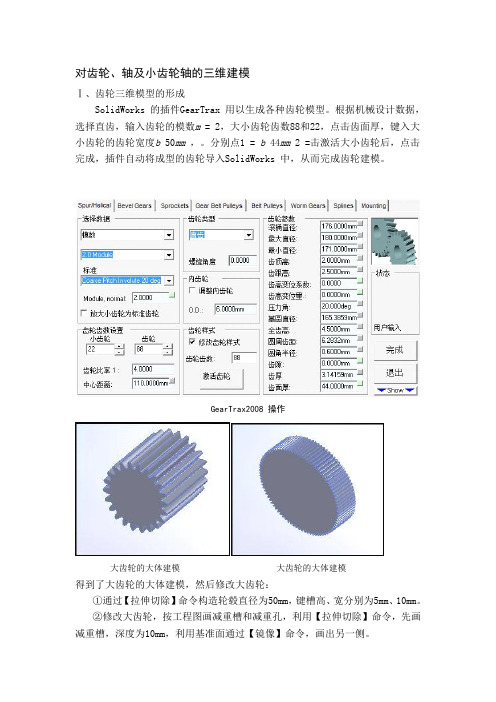

对齿轮、轴及小齿轮轴的三维建模Ⅰ、齿轮三维模型的形成SolidWorks 的插件GearTrax 用以生成各种齿轮模型。
根据机械设计数据,选择直齿,输入齿轮的模数m = 2,大小齿轮齿数88和22,点击齿面厚,键入大小齿轮的齿轮宽度b 50mm ,。
分别点1 = b 44mm 2 =击激活大小齿轮后,点击完成,插件自动将成型的齿轮导入SolidWorks 中,从而完成齿轮建模。
GearTrax2008 操作大齿轮的大体建模大齿轮的大体建模得到了大齿轮的大体建模,然后修改大齿轮:①通过【拉伸切除】命令构造轮毂直径为50mm,键槽高、宽分别为5mm、10mm。
②修改大齿轮,按工程图画减重槽和减重孔,利用【拉伸切除】命令,先画减重槽,深度为10mm,利用基准面通过【镜像】命令,画出另一侧。
③通过【拉伸切除】命令打一个减重孔,孔径为36mm,【插入】-【参考几何体】-【基准轴】命令,选择圆心为基准轴,通过【圆周阵列】命令,选择基准轴和阵列的数目,完成多个减重孔成型④通过【倒角】命令倒角,最后成型。
齿轮的工程图加工轮毂和键糟加工减重槽加工减重孔插入基准轴减重孔圆周整列大齿轮的三维建模小齿轮轴的三维建模在导入小齿轮的基础上,按照二维工程图进行建模。
①依次用【拉伸】命令构造小齿轮轴,完成小齿轮轴的大体建模②然后利用【插入】-【参考几何体】-【基准面】命令,在小齿轮轴的外伸端建立基准平面1,如图,再在该基准平面上利用【拉伸切除】命令,按照高速轴和V 带轮联接键的尺寸:高速轴和V 带轮联接键为:键8X28 GB1096-79b ×h = 8×7,L = 28,绘制草图,选择切除厚度,完成键槽的成型。
③利用【倒角】和【倒圆角】命令修改小齿轮轴,完成建模。
小齿轮轴工程图3.12齿轮拉伸建立基准面1拉伸键小齿轮轴的三维建模Ⅲ、轴的三维建模①用【拉伸】命令,选择任意基准平面,按照设计尺寸依次拉伸成型。
基于SolidWorks的渐开线斜齿轮_锥齿轮参数化设计

基于SolidWorks的渐开线斜齿轮_锥齿轮参数化设计渐开线斜齿轮是一种常见的齿轮传动装置,其特点是传动平稳、噪音小、传动效率高等。
而基于SolidWorks的渐开线斜齿轮参数化设计可以实现对齿轮的灵活设计和快速制造。
首先,我们需要了解渐开线斜齿轮的基本参数。
渐开线斜齿轮由齿数、模数、压力角、齿轮宽度等参数来决定。
其中,齿数是指齿轮上齿的数量,模数是指齿轮模具的大小,压力角是指齿轮齿面与齿轮轴线之间的夹角,齿轮宽度是指齿轮的厚度。
在SolidWorks中,我们可以通过创建宽度为0的圆柱体来建立齿轮的基本几何形状。
然后,通过参数化设计功能,我们可以将齿数、模数、压力角等参数作为输入变量,实现对齿轮形状的自动调整。
例如,我们可以通过创建一个方程来计算齿轮的齿数和模数之间的关系。
然后,我们可以将齿数和模数作为输入变量,在方程中进行计算,并将计算结果应用到齿轮的几何形状上。
这样,当我们改变齿数或模数时,齿轮的形状会自动更新,实现对齿轮的灵活设计。
此外,我们还可以通过创建一个参数表来管理齿轮的参数。
在参数表中,我们可以定义齿数、模数、压力角等参数,并将它们与齿轮的几何形状关联起来。
这样,当我们需要修改齿轮的参数时,只需要修改参数表中的数值,齿轮的形状就会自动更新。
在实际应用中,我们还可以通过添加其他功能来完善渐开线斜齿轮的设计。
例如,我们可以添加齿轮的轴承孔、键槽等特征,以满足实际使用的需求。
同时,我们还可以进行齿轮的装配设计,将齿轮与其他零件组装在一起,完成整个传动系统的设计。
总之,基于SolidWorks的渐开线斜齿轮参数化设计可以实现对齿轮的灵活设计和快速制造。
通过参数化设计功能和其他功能的结合,我们可以实现对齿轮的自动调整和快速更新,提高设计效率和制造质量。
这对于齿轮传动装置的设计和制造具有重要意义。
基于SolidWorks的直齿锥齿轮参数化设计及有限元分析

基于SolidWorks的直齿锥齿轮参数化设计及有限元分析2011-10-10 23:21:19 作者:李军伟,潘玉田来源:互联网本文介绍采用VB对SolidWorks进行二次开发的方法来实现直齿锥齿轮参数化设计的基本思想和实现流程;利用COSMOS软件,对直齿锥齿轮在一定载荷作用下的应力状态进行有限元分析。
研究结果对齿轮模型库的开发和优化齿轮设计参数等有一定的参考价值。
0 引言SolidWorks是一款适用于Windows环境的三维机械设计软件,以参数化和特征造型技术著称,具有丰富的零件建模功能。
与SolidWorks的设计功能相比,其标准件图库Toolb ox中有轴承、螺栓和凸轮等系列零件可供调用,但缺少齿轮类系列零件,而且绘图模块中没有绘制各种齿轮的功能。
目前,对圆柱齿轮已有大量的参数化研究,但对锥齿轮的参数化研究还很少。
直齿锥齿轮是机械工业中广泛使用的,用于传递两相交轴之间运动和动力的重要基础零件。
以So lidWorks为平台开发直齿锥齿轮参数化设计系统可有效地缩短设计周期,提高设计效率。
1 参数化设计原理参数化设计是将系列化、通用化和标准化的定型产品中随产品规格不同而变化的参数用相应的变量代替,通过对变量的修改,从而实现同类结构机械零件设计的参数化。
在So lidWorks中,机械零件参数化设计主要通过两种方法实现:一是利用在内嵌的Excel工作表中指定参数,创建多个不同配置的零件或装配体;二是利用编程语言作为开发工具,对SolidWorks进行二次开发,用程序实现参数化设计。
本文采用第二种方法对直齿锥齿轮进行参数化设计。
VB是一种支持OLE和COM技术的编程语言,具有功能齐全、易学易用等特点,所以本文采用VB作为SolidWorks的二次开发工具。
其基本原理是:通过对零件的结构和建模特征分析,用方程式约束有关联的尺寸,运用添加几何关系的方法建立模板模型。
根据模型信息建立参数间关联与约束,将其特征尺寸转化为参数化变量。
