长沙理工大学测控电路复习题
(完整版)长沙理工大学测量学试题七套含答案介绍

的高差中误差为 ±19.4mm,L 公里的高差中误差为 ± 19.4 L mm(写出计算公式) 。
7. 8. 9.
三角高程测量一般与 平面控制同时进行。 一个测站上,测绘地形图的工作包括 观测,计算,绘图,立尺(跑尺) 。 中线测设的方法有穿线交点发和拨角放样法。
10. 两点坐标反算中, 已知△XAB<0, △YAB>0, 而 tanα=|△YAB |/|△XAB |, 求出α=13° 36′24″,则αAB=166°23′36″。 二、选择题 1. A) 2. 下面选项中不属于工程测量任务范围内的是( 公路运营管理 在水准测量中,仪器视线高应等于( A ) 。 A ) 。
C0 A 1. 如右下图所示,OC=60.500m,β(∠AO C0)-β1(∠AOC) =+30″,则 CC0 的值为 ( ) 。 A) +0.009m A B) –0.009m C) –0.0045m C 三、名词解释 1. 大地水准面:代替海水静止时水面的平均海 C0 水面是一个特定的重力等位的水准面(面上处处与重力 方向线正交) ,称为大地水准面。 2. 竖直角:在同一竖直面内一点至目标倾斜视线与水平线所夹的锐角 3. 方位角:以直线端点的子午线北端起算,顺时针方向量至直线的水平夹角。 4. 导线:将测区内相邻控制点连成直线而构成的折线称为导线。 5. 碎部测量:是以图根控制点为测站,测定周围碎部点的平面位置和高程,并按规 定的图式符号绘成地形图的一种测量方法。 四、问答题 1. 测量上所采用的平面直角坐标系与数学上所用的直角坐标系统有何不同? 答:坐标轴互换;象限编号顺序相反。 2. 钢尺量距精度受到那些误差的影响?在量距过程中应注意些什么问题? 答:1)定线误差,丈量前必须认真定线,在丈量时钢尺边必须贴定向点;2)尺长误差,在 丈量前应将钢尺交有关部门进行检定。 并且由于钢尺尺长误差对量距的影响随距离增长而增 大,所以对也比较精密的丈量一定要加尺长改正;3)温度误差,加温度改正数。并且在精 密丈量中,必须设法测定钢尺表面的温度,据此加以改正;4)拉力误差,在丈量时要保持 拉力均匀;5)钢尺对准及读数误差,量距时钢尺要对准点位;读数时要集中精力,避免把 数字读错或颠倒,记录者不能听错、记错。 3. 导线可布设成哪几种形式?都在什么条件下采用? 闭合导线:多用在面积较宽阔的独立地区作测图控制;附合导线:多用于带状地区作测图控 制,也广泛用于公路、铁路、水利等工程的勘测与施工;支导线:一般只作补点使用,而且 点数不宜超过两个。 4. 某里程桩号为 K25+400,试说明该桩号的意义? 答:表示该桩至路线起点的水平距离为 25400 米。 五、计算题 1.某工程距离丈量容许误差为 1/100 万,试问多大范围内,可以不考虑地球曲率的影响。
长沙理工考研电路真题答案

长沙理工考研电路真题答案长沙理工考研电路真题答案在考研备考过程中,掌握往年真题是非常重要的一步。
对于电路专业的考生来说,长沙理工考研电路真题是必不可少的参考资料。
本文将为大家提供一些长沙理工考研电路真题的答案,并对其中的一些考点进行解析。
一、选择题答案1. 选B。
根据题目中的电路图,可以得出电路中只有一个电感,因此选项中只有B符合条件。
2. 选C。
根据题目中的电路图,可以得出电路中只有一个电容,因此选项中只有C符合条件。
3. 选D。
根据题目中的电路图,可以得出电路中只有一个电阻,因此选项中只有D符合条件。
4. 选A。
根据题目中的电路图,可以得出电路中只有一个二极管,因此选项中只有A符合条件。
5. 选C。
根据题目中的电路图,可以得出电路中只有一个三极管,因此选项中只有C符合条件。
二、填空题答案1. 选10V。
根据题目中的电路图,可以得出电源电压为10V。
2. 选4mA。
根据题目中的电路图,可以得出电流表示为4mA。
3. 选2kΩ。
根据题目中的电路图,可以得出电阻的阻值为2kΩ。
4. 选5V。
根据题目中的电路图,可以得出电压表示为5V。
5. 选20mA。
根据题目中的电路图,可以得出电流表示为20mA。
三、简答题答案1. 电路中的电感是如何工作的?电感是由导体绕成的线圈,当通过该线圈的电流变化时,会产生磁场。
这个磁场会导致电感两端产生电压,从而阻碍电流的变化。
因此,电感在电路中可以起到滤波、储能和阻抗匹配等作用。
2. 请简述三极管的工作原理。
三极管是一种半导体器件,由三个掺杂不同的半导体材料构成。
它的工作原理是基于PN结的正向和反向偏置。
当基极电流大于零时,发射结和基结之间的PN结正向偏置,使得发射结中的电子被注入到基区,形成电子云。
这个电子云会被集电区的电场吸引,从而形成电流放大效应。
3. 请简述二极管的特点和应用。
二极管是一种半导体器件,具有单向导电性。
它的特点是正向导通时电压降低,反向截止时电流很小。
测控电路期末试题及答案

测控电路期末试题及答案一、选择题(共30题,每题2分,共60分)1. 下列哪个不属于电路测量的基本元件()A. 电流计B. 电阻箱C. 电位器D. 锥形电阻器答案:D2. 测控电路中,常用的信号调理电路是()A. 放大电路B. 滤波电路C. 抑制电路D. 比较电路答案:B3. 下列哪个不是测控电路的输入方式()A. 模拟输入B. 数字输入C. 超声波输入D. 高频输入答案:C4. 下列哪个不是示波器的基本参数()A. 频率B. 单位波形触发C. 垂直灵敏度D. 时间基准答案:B5. 下列哪个不属于测量电流的方式()A. 万用表测量B. 电流表测量C. 示波器测量D. 拉格朗日法测量答案:D二、判断题(共10题,每题2分,共20分)1. 电子电流表属于主动测量仪表。
(√)2. 频率计是用来测量电流信号频率的仪器。
(×)3. 电流互感器是用来测量电压的仪器。
(×)4. 示波器主要用于观测电流波形和信号的幅度。
(√)5. 荧光显示器是一种常用的数字显示装置。
(×)三、简答题(共5题,每题10分,共50分)1. 请简要介绍示波器的基本工作原理。
示波器是一种用来观测电压信号波形的仪器。
其基本工作原理是通过垂直灵敏度和时间基准,将输入的电压信号转换成可视化的波形。
示波器做到了将电压信号显示在屏幕上,便于工程师对电路信号进行分析和调试。
2. 什么是电流互感器?其作用是什么?电流互感器是一种用来测量电流的装置。
它通过线圈的电磁感应作用,将高电流变成低电流输出给仪器进行测量。
电流互感器主要用于电力系统中的电流测量和保护装置中。
3. 请简要说明数字示波器相对于模拟示波器的优势。
数字示波器相对于模拟示波器具有以下几个优势:- 数字示波器具有更高的准确度和稳定性。
- 数字示波器可以通过接口和计算机进行数据传输和存储。
- 数字示波器具有更广泛的测量范围和功能,例如自动测量、存储和回放功能等。
长沙理工大学测控电路考试题

1.5影响测控电路精度的主要因素有哪些,而其中哪几个因素又是最基本的,需要特别注意?影响测控电路精度的主要因素有:(1)噪声与干扰;(2)失调与漂移,主要是温漂;(3)线性度与保真度;(4)输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
1.9为什么要采用闭环控制系统?试述闭环控制系统的基本组成及各组成部分的作用。
在开环系统中传递函数的任何变化将引起输出的变化。
其次,不可避免地会有扰动因素作用在被控对象上,引起输出的变化。
利用传感器对扰动进行测量,通过测量电路在设定上引入一定修正,可在一定程度上减小扰动的影响,但是这种控制方式同样不能达到很高的精度。
一是对扰动的测量误差影响控制精度。
二是扰动模型的不精确性影响控制精度。
比较好的方法是采用闭环控制。
闭环控制系统的的基本组成见图X1-3。
它的主要特点是用传感器直接测量输出量,将它反馈到输入端与设定值相比较,当发现它们之间有差异时,进行调节。
这里系统和扰动的传递函数对输出基本没有影响,影响系统控制精度的主要是传感器和比较电路的精度。
在图X1-3中,传感器反馈信号与设定信号之差不直接送到放大电路,而先经过一个校正电路。
这主要考虑从发现输出量变化到执行控制需要一段时间,为了提高响应速度常引入微分环节。
另外,当输出量在扰动影响下作周期变化时,由于控制作用的滞后,可能产生振荡。
为了防止振荡,需要引入适当的积分环节。
在实际电路中,往往比较电路的输出先经放大再送入校正电路,然后再次放大。
图X1-3为原理性构成。
2.1 何谓测量放大电路?对其基本要求是什么?在测量控制系统中,用来放大传感器输出的微弱电压,电流或电荷信号的放大电路称为测量放大电路,亦称仪用放大电路。
对其基本要求是:①输入阻抗应与传感器输出阻抗相匹配;②一定的放大倍数和稳定的增益;③低噪声;④低的输入失调电压和输入失调电流以及低的漂移;⑤足够的带宽和转换速率(无畸变的放大瞬态信号);⑥高输入共模范围(如达几百伏)和高共模抑制比;⑦可调的闭环增益;⑧线性好、精度高;⑨成本低。
测控电路考试试题一答案

一、简答题1、影响测控电路精度的主要因素有哪些?影响测控电路精度的主要因素有:噪声与干扰; 失调与漂移,主要是温漂;线性度与保真度;输入与输出阻抗的影响。
2、什么是自举电路?说明右图所示电路是如何提高放大器的输入阻抗的? 自举电路是利用反馈使输入电阻的两端近似为等电位,减小向输入回路索取电流,从而提高输入阻抗的电路。
U 02=—2R 1u 0/R 3 I 1=u i /R 1 U 0=-R 3u i /R 1 I 2=(u 02-u i )/R 1=I1 I=0,故输入阻抗极大。
3。
什么是双边带调幅?请写出其数学表达式,并画出其波形。
答:双边带调幅是在调幅信号中,将载波信号幅值Um 取0,从而得到频带在Ω±c ω范围内的调幅信号。
数学表达式:t t U t t mX U c xm c m s ωωcos cos cos cos Ω=Ω=m X -调制信号幅度,Ω—调制信号角频率,c ω—载波角频率,m —调制度4、 什么是隔离放大电路?画图并简述光电耦合隔离放大电路的基本工作原理。
(10分)隔离放大电路的输入、输出和电源电路之间没有直接的电路耦合,即信号在传输过程中没有公共的接地端。
u ou i 1 2 R 1 i u o2 2R 1 R 3 R 1 ∞ - + + N 1 ∞ - + + R 3 N光电耦合隔离放大电路是将输入被测信号放大(也可载波调制),并由耦合器中的发光二极管LED转换成光信号,再通过光耦合器中的光电器件(如光敏二极管、三极管等)变换成电压或电流信号,最后由输出放大器放大输出.5、什么是相敏检波电路?(6分)包络检波电路两个问题:第一是解调的主要过程是对调幅信号进行半波或者全波整流,无法从检波器的输出鉴别调制信号的相位;第二是包络检波电路不具有区分不同载波频率的信号的能力。
相敏检波电路功能:使检波电路具有判别信号和选频的能力。
从电路结构上看,相敏检波电路的主要特点是,除了需要解调的调幅信号外,还需要输入一个参考信号。

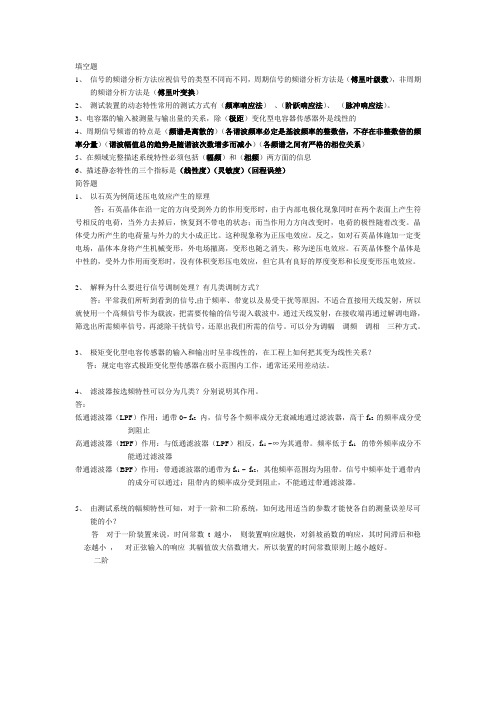

长沙理工大学测试技术A考试试卷

填空题1、信号的频谱分析方法应视信号的类型不同而不同,周期信号的频谱分析方法是(傅里叶级数),非周期的频谱分析方法是(傅里叶变换)2、测试装置的动态特性常用的测试方式有(频率响应法)、(阶跃响应法)、(脉冲响应法)。
3、电容器的输入被测量与输出量的关系,除(极距)变化型电容器传感器外是线性的4、周期信号频谱的特点是(频谱是离散的)(各谐波频率必定是基波频率的整数倍,不存在非整数倍的频率分量)(谐波幅值总的趋势是随谐波次数增多而减小)(各频谱之间有严格的相位关系)5、在频域完整描述系统特性必须包括(幅频)和(相频)两方面的信息6、描述静态特性的三个指标是(线性度)(灵敏度)(回程误差)简答题1、以石英为例简述压电效应产生的原理答:石英晶体在沿一定的方向受到外力的作用变形时,由于内部电极化现象同时在两个表面上产生符号相反的电荷,当外力去掉后,恢复到不带电的状态;而当作用力方向改变时,电荷的极性随着改变。
晶体受力所产生的电荷量与外力的大小成正比。
这种现象称为正压电效应。
反之,如对石英晶体施加一定变电场,晶体本身将产生机械变形,外电场撤离,变形也随之消失,称为逆压电效应。
石英晶体整个晶体是中性的,受外力作用而变形时,没有体积变形压电效应,但它具有良好的厚度变形和长度变形压电效应。
2、解释为什么要进行信号调制处理?有几类调制方式?答:平常我们所听到看到的信号,由于频率、带宽以及易受干扰等原因,不适合直接用天线发射,所以就使用一个高频信号作为载波,把需要传输的信号混入载波中,通过天线发射,在接收端再通过解调电路,筛选出所需频率信号,再滤除干扰信号,还原出我们所需的信号。
可以分为调幅调频调相三种方式。
3、极矩变化型电容传感器的输入和输出时呈非线性的,在工程上如何把其变为线性关系?答:规定电容式极距变化型传感器在极小范围内工作,通常还采用差动法。
4、滤波器按选频特性可以分为几类?分别说明其作用。
答:低通滤波器(LPF)作用:通带0~ f c2内,信号各个频率成分无衰减地通过滤波器,高于f c2 的频率成分受到阻止高通滤波器(HPF)作用:与低通滤波器(LPF)相反,f c1 ~∞为其通带。
模拟电路考试试题和答案(长沙理工大学)
长沙理工大学考试试卷………………………………………………………………………………………………………………试卷编号01 拟题教研室(或教师)签名电子教研室教研室主任签名………………………………………………………………………………………………………………课程名称(含档次)模拟电子技术课程代号专业电类相关专业层次(本、专)本科考试方式(开、闭卷)闭卷一、填空(本题共20分,每空1分):1.整流电路的任务是__________;滤波电路的任务是__________。
2.在PN结的形成过程中,载流子的扩散运动是由于__________而产生的,漂移运动是__________作用下产生的。
3.放大器有两种不同性质的失真,分别是__________失真和__________失真。
4.在共射阻容耦合放大电路中,使低频区电压增益下降的主要原因是__________的影响;使高频区电压增益下降的主要原因是__________的影响。
5.在交流放大电路中,引入直流负反馈的作用是__________;引入交流负反馈的作用是___________。
6.正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。
7.某多级放大器中各级电压增益为:第一级25dB 、第二级15dB 、第三级60dB ,放大器的总增益为__________,总的放大倍数为__________。
8.在双端输入、单端输出的差动放大电路中,发射极公共电阻R e对__________信号的放大无影响,对__________信号的放大具有很强的抑制作用。
共模抑制比K CMR为__________之比。
9.某放大电路的对数幅频特性如图1(在第三页上)所示,当信号频率恰好为上限频率时,实际的电压增益为__________dB。
二、判断(本题共10分,每小题1分,正确的打√,错误的打×):1、()构成各种半导体器件的基础是PN结,它具有单向导电和反向击穿特性。
长沙理工大学测试技术复习试题
《机械工程测试技术基础》课程试题二一、填空(每空1份,共20分)1. 信号可分为 确定性信号 和 随机信号 两大类。
2. 确定性信号可分为 周期信号 和 非周期信号 两类,前者的频谱特点是离散的。
后者的频谱特点是连续的。
3. 信号的有效值又称为均方根值,有效值的平方称为均方值,它描述测试信号的强度(信号的平均功率)4. 绘制周期信号x (t )的单边频谱图,依据的数学表达式是傅氏三角级数中的各项系数(0,,,n n n a a b A 等 ),而双边频谱图的依据数学表达式是傅氏复指数级数中的各项系数(,,n n nc c c -)。
1、周期信号的频谱是离散的,而非周期信号的频谱是 连续 的。
2、均方值Ψx 2表示的是信号的强度,它与均值μx 、方差σx 2的关系是 ¢x 2=H x 2+óx 2 。
3、测试信号调理电路主要有 电桥、放大、调制解调电路4、测试系统的静态特性指标有 非线性度、灵敏度、回程误差 。
5、灵敏度表示系统输出与输入之间的比值,是定度曲线的 斜率 。
6、传感器按信号变换特性可分为 组合型、一体化型 。
7、当 Δó〈〈ó0 时,可变磁阻式电感传感器的输出和输入成近似线性关系,其灵敏度S 趋于 定位 。
8、和差特性的主要内容是相临、相反两臂间阻值的变化量符合 相邻相反 相对相同 的变化,才能使输出有最大值。
9、信号分析的过程主要包括: 信号分析、信号处理 。
10、系统动态特性在时域可用 传递函数 来描述,在复数域可用 频率函数 来描述,在频域可用—脉冲响应函数 来描述。
11、高输入阻抗测量放大电路具有高的共模抑制比,即对共模信号有抑制作用,对 差模 信号有放大作用。
12、动态应变仪上同时设有电阻和电容平衡旋钮,原因是导线间存在 分布电容 。
13、压控振荡器的输出电压是方波信号,其频率与输入的控制电压成线性关系。
14、调频波的解调又称 鉴频 ,其解调电路称为 鉴频器 。
长沙理工《电路》的考研模拟试题一
考研模拟试题(一)一.列写下图所示直流电路的节点方程 ,并求出两个独立电流发出的功率。
(20分)二.如图所示的正弦电路,已知当I1 =I2 =I,R2 =10Ω,ωM =10Ω时,虚线框内的并联电路达到谐振,求此时的R1,X1。
(20分)三.电路如图3所示,已知双口网络N的传输参数矩阵,试求负载电阻R2为何值时,R2获得最大功率,并求此最大功率。
(20分)四.电路如图所示N为线性含源网络,已知is =8A , us=12V时,响应UX=80V;is=- 8A ,us =4V时,响应UX=0V;当is=0A , us=0V时,响应UX= -40V。
求当is=10A ,u s =20V时,响应UX为多少。
(20分)五、正弦稳态电路如图5所示,试求图中电流I。
(20分)六、如图6所示,开关S在t=0时闭合,开关闭合前电路为零初始状态,试用拉普拉斯变换求t≥0时的电流i2(t) 。
(20分)七.电路如图7,已知双口网络的传输参数,求负载R为何值时吸收最大功率L。
(15分)并求出最大功率Pmax八.求图8所示二端口网络的Y参数,并做出π形等效电路。
(15分)考研模拟试题(二)一、填空题:(每空7分,共56分)1. 图1-1所示电路中,1A电流源发出的功率( )。
2. 图1-2所示电路中,电压源的电流i为( )A ,电流源的电压u为( )V 。
3. 在图1-3所示对称三相电路中,电流表读数均为1A(有效值),若因故发生A相短路(即开关闭合)则电流表A1的读数为( ),A2的读数为( ) 。
4. 图1-4所示电路处于谐振状态,已知Is=1A,U1=50V,则电阻R2=( )Ω,电感电压U L=( )V。
5. 已知某动态电路的网络函数,该电路的冲激响应为() 。
二、简算题:(每小题7分,共56分)1. 某网络的基本割集矩阵为,若已知连支电流A,求树支电流i1、i2和i3。
2. 图2-1所示电路,在开关断开时,电流I=1A,求开关闭合后该支路的电流。
《测控电路》课后答案+复习重点归纳+3套考题
第一章绪论1、测控系统主要由传感器(测量装置)、测量控制电路(测控电路)、执行机构组成2、测控电路的主要要求:精、快、灵、可靠3、测控电路的特点:精度高、动态性能好、高的识别和分析能力、可靠性高、经济性好4、为了提高信号的抗干扰能力,往往需要对信号进行调制。
在紧密测量中希望从信号一形成就成为已调制信号,因此常在传感器中进行调制。
5用电感传感器测量工件轮廓形状时—这是一个幅值按被测轮廓调制的已调制信号---称为调幅信号6、用应变片测量梁的变形,并将应变片接入交流电桥。
这时电桥的输出也是调幅信号,载波信号的频率为电桥供电频率,电桥输出信号的幅值为应变片的变形所调制。
7、采用光栅、激光干涉法等测量位移时时传感器的输出为增量码信号。
8、增量码信号是一种反映过程的信号,或者说是一种反映变化增量的信号。
它与被测对象的状态并无一一对应的关系。
9、绝对码信号是一种与状态相对应的信号。
10、开关信号可视为绝对码信号的特例,当绝对码信号只有一位编码时,就成了开关信号。
开关信号只有0和1两个状态。
11、控制方式可分为开环控制与闭环控制。
12、闭环控制的特点:它的主要特点是用传感器直接测量输出量,将它反馈到输入端与设定电路的输出相比较,当发现他们之间有差异时,进行调节补充:1、信息时代的标志——高性能计算机的发展,速度和容量为其主要标志2、影响测控电路精度的主要因素有哪些?其中那几个因素是最基本的?(1)、噪声与干扰★(2)、失调与漂移,主要是温漂★(3)、线性度与保真度(4)、输入与输出阻抗的影响第二章信号放大电路1、输入失调电压u0s:对于理想运算放大器,输入电压为零,输出电压也必然为零。
然而,实际运算放大器中,前置级的差动放大器并不一定完全对称,必须在输入端加上某一直流电压后才能使输出为零,这一直流电压称之。
2、零点漂移:失调电压随时间和温度而变化,即零点在变动,称之3、输出失调电压u0=(1+R2/R1)u0s4、输出端产生的失调电压u02=-R2I b1+(1+R2/R1)R3I b2若取R3=R1//R2,则u02=R2(I b2-I b1)=R2I0s I0s称为输入失调电流5、绝大部分的运算放大器都是用于反馈状态6、由于运算放大器通常使用在负反馈状态,本来就有1800的相位差,再加上外接和内部电路的RC网络,有可能出现3600的相位差,使电路振荡。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1.影响测控电路精度的主要因素有哪些,而其中哪几个因素又是最基本的,需要特别注意?
影响测控电路精度的主要因素有:
(1)噪声与干扰;
(2)失调与漂移,主要是温漂;
(3)线性度与保真度;
(4)输入与输出阻抗的影响。
其中噪声与干扰,失调与漂移(含温漂)是最主要的,需要特别注意。
2 何谓测量放大电路?对其基本要求是什么?
在测量控制系统中,用来放大传感器输出的微弱电压,电流或电荷信号的放大电路称为测量放大电路,亦称仪用放大电路。
对其基本要求是:①输入阻抗应与传感器输出阻抗相匹配;②一定的放大倍数和稳定的增益;③低噪声;④低的输入失调电压和输入失调电流以及低的漂移;⑤足够的带宽和转换速率(无畸变的放大瞬态信号);⑥高输入共模范围(如达几百伏)和高共模抑制比;⑦可调的闭环增益;⑧线性好、精度高;⑨成本低。
3. 什么是高共模抑制比放大电路?应用何种场合?
有抑制传感器输出共模电压(包括干扰电压)的放大电路称为高共模抑制比放大电路。
应用于要求共模抑制比大于100dB的场合,例如人体心电测量。
4.请根据图2-22b,画出可获得1、10、100十进制增益的电路原理图。
由图X2-3可得:当开关A闭合时,U o=U i;当开关B闭合时,U o=10U i,当开关C闭合时,U o=100U i。
5. 差动输入电桥放大电路。
求输出与输入信号的关系。
(R1=R2》R )
由叠加定理可以得出:u a =u o R/(R 1+2R 1)+u/2
由R (1+△R/R )与R2并联,但R2》R 可以得出: U b =u(1+△R/R)/(2+△R/R) 因为:U a =u b
所以:U 0=(1+2R 1/R) △R/R/(1+△R/2R)*u/4
6.什么是信号调制?在测控系统中为什么要采用信号调制?什么是解调?在测控系统中常用的调制方法有哪几种?
在精密测量中,进入测量电路的除了传感器输出的测量信号外,还往往有各种噪声。
而传感器的输出信号一般又很微弱,将测量信号从含有噪声的信号中分离出来是测量电路的一项重要任务。
为了便于区别信号与噪声,往往给测量信号赋以一定特征,这就是调制的主要功用。
调制就是用一个信号(称为调制信号)去控制另一作为载体的信号(称为载波信号),让后者的某一特征参数按前者变化。
在将测量信号调制,并将它和噪声分离,放大等处理后,还要从已经调制的信号中提取反映被测量值的测量信号,这一过程称为解调。
在信号调制中常以一个高频正弦信号作为载波信号。
一个正弦信号有幅值、频率、相位三个参数,可以对这三个参数进行调制,分别称为调幅、调频和调相。
也可以用脉冲信号作载波信号。
可以对脉冲信号的不同特征参数作调制,最常用的是对脉冲的宽度进行调制,称为脉冲调宽。
7.什么是调幅?请写出调幅信号的数学表达式,并画出它的波形。
调幅就是用调制信号x 去控制高频载波信号的幅值。
常用的是线性调幅,即让调幅信号的幅值按调制信号x 线性函数变化。
调幅信号s u 的一般表达式可写为:
t mx U u c m s cos )(ω+=
式中 c ω──载波信号的角频率;
m U ──调幅信号中载波信号的幅度;
∞
-
+ + N R 2=R 1
u o
R 1 u
R (1+δ)
u a
u b
R R
R
m ──调制度。
图X3-1绘出了这种调幅信号的波形。
图X3-1 双边带调幅信号
a) 调制信号 b) 载波信号 c) 双边带调幅信号
8.什么是调频?请写出调频信号的数学表达式,并画出它的波形。
调频就是用调制信号x 去控制高频载波信号的频率。
常用的是线性调频,即让调频信号的频率按调制信号x 的线性函数变化。
调频信号u s 的一般表达式可写为:
t mx U u )cos(c m s +=ω
式中 c ω── 载波信号的角频率;
m U ── 调频信号中载波信号的幅度; m ── 调制度。
图X3-2绘出了这种调频信号的波形。
图a 为调制信号x 的波形,它可以按任意规律变化; 图b 为调频信号的波形,它的频率随x 变化。
若x =X m cos Ωt ,则调频信号的频率可在m c mX ±ω范围内变化。
为了避免发生频率混叠现象,并便于解调,要求m c mX >>ω。
图X3-2 调频信号的波形 a) 调制信号 b) 调频信号
9.什么是双边带调幅?请写出其数学表达式,画出它的波形。
可以假设调制信号x 为角频率为Ω的余弦信号x =X m cos Ωt ,当调制信号x 不符合余弦规律时,可以将它分解为一些不同频率的余弦信号之和。
在信号调制中必须要求载波信号的频率远高于调制信号的变化频率。
由式(3-1)调幅信号可写为:
t
mX t mX t U t
t mX t U u )Ωcos(2
)Ωcos(2cos cos Ωcos cos c m
c m c m c m c m s -+++=+=ωωωωω 它包含三个不同频率的信号: 角频率为c ω的载波信号U m cos ωc t 和角频率分别为ωc ±Ω的上下边频信号。
载波信号中不含调制信号,即不含被测量x 的信息,因此可以取U m =0,即只保留两个边频信号。
这种调制称为双边带调制,对于双边带调制
10.为什么要采用精密检波电路?
二极管和晶体管V 都有一定死区电压,即二极管的正向压降、晶体管的发射结电压超过一定值时才导通,它们的特性也是一根曲线。
二极管和晶体管V 的特性偏离理想特性会给检波带来误差。
在一般通信中,只要这一误差不太大,不致于造成明显的信号失真。
而在精密测量与控制中,则有较严格的要求。
为了提高检波精度,常需采用精密检波电路,它又称为线性检波电路。
u
b)
11. 开关式相敏检波电路如下。
画出u s 与U c 同相及u s 与U c 反相时的输出波形图。
u s 与U c 同相 u s 与U c 反相
12.在测控系统中被测信号的变化频率为0~100Hz ,应当怎样选取载波信号的频率?应当怎样选取调幅信号放大器的通频带?信号解调后,怎样选取滤波器的通频带?
为了正确进行信号调制必须要求ωc >>Ω,通常至少要求ωc >10Ω。
在这种情况下,解调时滤波器能较好地将调制信号与载波信号分开,检出调制信号。
若被测信号的变化频率为0~100Hz ,应要求载波信号的频率ωc >1000 Hz 。
调幅信号放大器的通频带应为900~1100 Hz 。
信号解调后,滤波器的通频带应>100 Hz ,即让0~100Hz 的信号顺利通过,而将900 Hz 以上的信号抑制,可选通频带为200 Hz 。
u s U
U
u
u U u u O
13.相敏检波电路与包络检波电路在功能、性能与在电路构成上最主要的区别
是什么?
相敏检波电路与包络检波电路在功能上的主要的区别是相敏检波电路能够鉴别调制信号相位,从而判别被测量变化的方向、在性能上最主要的区别是相敏检波电路具有判别信号相位和频率的能力,从而提高测控系统的抗干扰能力。
从电路结构上看,相敏检波电路的主要特点是,除了所需解调的调幅信号外,还要输入一个参考信号。
有了参考信号就可以用它来鉴别输入信号的相位和频率。
参考信号应与所需解调的调幅信号具有同样的频率,采用载波信号作参考信号就能满足这一条件。
14.精密整流型相敏检波电路如下图所示。
分析工作原理。
o
U c U c
U c 与u s 同相
u u o u u s
U c 与u s 反相
u u u u s
15.图5-37中所示的电路称为放大极性系数电路,试推导出其输出电压U o 与输入电压U i 的关系表达式。
输出电压U o 与输入电压U i 的关系表达式为:
()i o 2U n nq U -=
16.用单一运算放大器实现减法运算。
求输出表达式。
图5-37 第五章题1图
U o
R f/R 1= R P/R 2=K
17.电路如下图所示。
求输出表达式。
o 21()
i i u K u u =-
o
P f f o i2i1
2P 11
(1)R R R
u u u R R R R =
+-+⎪⎪⎭⎫
⎝
⎛+=321o 1R R iR u
18.四细分辨向电路如下。
写出输出U01与U02的表达式。
并且画出其波形图。
U
O1
U
O2
A B A B A'
B' U
o1
U
o2A B A B A' B' U
o1
U
o2。
