tekla模板编辑

TeklaStructures模板编辑器

Tekla Structures 基础培训教程第二课下–模板

Tekla Structures 13.0 培训教程

Tekla Structures 13.0

2007-4-16

Tekla Structures 基础培训教程第二课下–模板

1 模板编辑器.....................................................................................3 1.1 从头开始创建新的模板. (3)

定义模板属性 (4)

插入模板成分和对象 (5)

排序 (15)

编辑成分属性 (17)

规则 (17)

高度........................................................................20 1.2 将旧格式模板转换为新的格式. (20)

转换 assembly_part_list.tpl 模板 (20)

编辑模板成分 (22)

编辑模板对象 (23)

转换 assembly_bolt_list.tpl模板 (26)

1.3 将AutoCAD或MicroStation文件转换成模板…………………….……

资料word

插入AutoCAD文件并编辑其内容 (29)

将一个模板分割成两个独立的模板 (32)

Tekla Structures 基础培训教程第二课下–模板

1 模板编辑器

在这课里你将学会如何用模板编辑器工作。你可以从头开始创建一个新的

文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建

另外两个图形模板。

什么是模板, 模板是Tekla Structures中对窗体及表格的描述，模板可以

是图

纸中的表格、文本块、图签，或是报告中的文本。在模板的使用中，

Tekla Structures会填充模板的内容。模板是由模板编辑器进行创

建和编辑的，模板编辑器是Tekla Structures中一个独立的应用

程序。

1.1 从头开始创建新的模板

运行模板编辑器在Tekla Structures中，我们可以点击建模或绘图程序中下拉菜单

“工具”?“模板…”或者直接点击“运行模板”的图标

创建新的模板 1、首先，我们将新建一个用于生成报告的文本模板，它可以被用

来创建一个构件中各零件的螺栓、垫片及螺母的清单。我们可以

通过多种途径创建一个新模板，点击“新建”图标或从下拉菜单

“文件”中选择“新建”或直接按住“Ctrl，N”

资料word

、将模板类型设置成“文本模板” 2

3、按下“确定”，一个新的模板便创建好了。3

Structures

定义模板属性我们可以通过模板属性来定义输出的尺寸、页边距以及行列的用法。、双击模板窗口的空白处，弹出“模板页面属性”对话框1资料word

2、设置宽度为80个字符，高度为40个字符。

3、定义视图高度为30个字符。

4、按下“确定”。

5、从下拉菜单中选择选项 > 参数

6、选择毫米为单位。

Tekla Structures 基础培训教程第二课下–模板

7、按下“确定”。

插入模板成分及对象

模板的布局是用模板成分来设计的，然后在模板成分中放置模板

对象用来添加各种图形或文本数据。最后的成果是由模板成分、对象以及模板自身的属性决定的。有关模板成分的详细内容请参阅

帮助:模板编辑器 > 使用模板成分

在一下示例的模板中，我们将用报表页眉、页眉、行、页脚以及报表资料word

页脚来创建一个构件,零件,螺栓,垫片,螺母的清单。模板成分 1、通过点击成分工具栏中的“报表页眉”、“页眉”、“行”、“页

脚”、“报表页脚”图标，我们可以插入模板成分。

这些成分显示在模板工作区内并且在左边的目录浏览器中列出。

2、下一步，定义每一行内容的类型。双击行的边框或者是内容浏览

器中的行，我们可以打开行属性对话框;然后为第一行内容选择一

个类型:构件，并给出一个描述性名称:构件。

3、按下“确定”。

4、对于其余的行，重复上述步骤并分别给出其内容的类型:零件，

螺栓，垫片，螺帽以及描述性名称。

通常情况下，每一行代表着Tekla Structures数据库中的一

个对象，其内容的类型决定了何种数据能够被读取到

该行中。该对象某些特定的属性才适合于每种内容类

型。

5、下一步，根据实际模型中的层次关系来设置各行之间的层次。在

一个模型中，螺栓、垫片、螺母是附加于零件之上的，而各个零件按

照顺序构成了一个构件。选中“零件”行并点击内容浏览器中“把

行调低一层”按钮。

点做详图和使用Tekla的心得,共同进步

一点做详图和使用Tekla的心得一直想写这篇东西，为了总结下自己这段时间的工作，贴出来给大家分享下，希望对刚接触钢结构或刚开始学习Tekla的朋友有些帮助。先说说我自己吧，我是学化学的，可以说跟钢结构方面几乎没有关系，去年四五月份借着一个机会才开始接触钢结构二次深化，开始做详图。刚开始什么也不懂，后来慢慢跟着学习，才逐步对这个行业了解起来，然后开始学Tekla，从年后就开始自己建模出图做工程了，到现在已经算个比较熟练的下料员了，所以要对自己有信心，连我都能做这一行，更何况你们专业的呢。再说说我对做详图的认识，我觉得下料员有这么几条要求：一是细心认真，就是说看图建模时不要把材料、尺寸等搞错，不要漏做、重做，清单图纸对应不出错；二是实事求是，尊重原设计，是说严格按照蓝图来做，出现问题，不要自己随便修改，找设计修改签字，到时候不要把自己搞得被动；三是有耐心，耐得住寂寞，有时候工程急，得加班加点，你得能坐在电脑前安心作图；四是有专业的知识，好多术语、工艺、焊接、安装等有了一定的了解才能更好的建模出图或与甲方、设计等沟通。然后说说我的学习Tekla过程。几乎没人会手把手教你，我就是找了份Tekla建模手册和图纸手册看了遍，拿了一份简单点的蓝图，自己照着建模，遇到不懂的自己试或者去问下别人。其实学所有软件都一样，看看每个选项的说明，知道每个命令怎么用，不知道的就点一下试试，再搞不清的就问问，用的多了自然就熟练了。软件摸索的差不多了，把基本功能都搞清了，然后跟着打杂，他们做工程时跟着建简单点的零构件，帮着出出图纸。慢慢的应用水平高点了，分到简单工程自己开始做了。现在我对Tekla应用还是处在基本功能熟练上，我不怎么喜欢用节点，一般手画，除非比较合适的，因为有时候调个节点比画个还麻烦，再就是对模板、自定义节点、高级选项命令等也就略知一二（这个是下一步学习的重点），这些已经足够应用建模出图了，就是可能速度比人家稍慢点，但是我可以细心点在质量上压过他们，到现在做过的工程几乎没出过错。从整个工程过程说一下吧： 1、拿到蓝图，不要急于下手，把图纸吃透，脑子里有个整体轮廓，对各部分材料、节点有个印象，大体划分下建模顺序。 2、建好轴线，把轴间距多量几遍，轴线错，以后模型也就全错了。 3、开始建模，尽可能认真仔细，不要寄希望于后面检查和审核；一定要把材料、材质搞清楚；零构件编号前缀预先考虑分配好；不同构件用不同颜色区分下，方便检查；建模过程中善用不同视图、两点创建视图、3点设置工作平面等；能直接复制的不要镜像，容易编号增多；建好一个零构件，根据图纸从不同位置去验证下尺寸，会发现不少问题。 4、建好模型后自检，分批碰撞校核下，可以把没切割、重合的板找出来，整体校核校正下模型和数据库，然后编号。 5、编完号再自检，出个构件清单，看编号有没有问题，可以发现漏焊的零件，根据重量可以看出有没有构件焊在一起；出个材料清单或零件清单，大体看下材质、材料有没有不熟悉的，过滤出来检查下。 6、找别人校核模型，一般都有专门的审核校对。 7、备料，别搞错数量、材质。 8、出图，分类出图；出图时对某些零件、尺寸、孔位敏感下，可以发现一些小错误及时纠正；注意克隆图纸的应用，可以加快速度。 9、下发图纸、清单等，注意核对，发完图纸可以在模型标记已发行，防止发重。 Tekla的一些小技巧、小问题。 1、创建梁等杆件最好是一个方向，如从左向右，从上到下，可以减少编号，或者出的图纸统一些。 2、想在建模视图中完全隐藏掉零件可以按住shift再点隐藏，否则隐藏后零件还会留下一条线，想显示已经隐藏的零件，右键重画视图。 3、有时候两块板要打不一样的孔径，打好后要看下是否搞错板，可以精确显示螺栓和孔，然后隐藏板，会发现两块板上的孔径不同。 4、应用节点的时候，节点板别忘了选材质和编号。 5、模型较大较复杂时，右键创建剪切面，拖拉小剪刀，把暂时不建模的部分隐藏掉。 6、复制的时候注意节点，有时会把节点一起复制，导致节点出错，乱切构件，板重合等。 7、注意调节深度的应用，某一位置的零件都相同，要做相同的修改，可以在某一个面把深度调大，就能选中所有零件，也能选中所有点。 8、注意选择开关的应用，有时选择错误，出零件清单会把节点中板漏掉。在选择组件中的对象开关打开时同时按住CTRL和ALT时可以全选多个构件。 9、按住ALT可以检查焊接在一起的构件，点一下零件，再按住ALT选中某一个或某几个控柄点，可以使这个点变大，方便选择操作。 10、过滤时多个选项，从不同的角度过滤，如截面、材质、前缀、编号等，力求最准确过滤出所需要的零构件。 11、出图时标尺寸，牛腿和孔的位置很重要，标型材中心线比边缘更可靠些。 12、图纸中减短尺寸的应用，可以不减小比例使构件变短以放在图框中。 13、出图时，调整好尺寸前不要移动小图框，调整好尺寸后右键排列图纸视图，图框会自动排好，再手动微调，反之手动移动过的图框在重新排列图纸视图时不动，然后整个视图乱了。 14、尽可能的克隆相似的构件的图纸，构件相似度越高，克隆出的图纸越容易调，几乎不用修改。 15、克隆好的图纸需检查孔尺寸偏移，剖面符号偏移，零件标记错位或消失，多尺寸，少尺寸等，有时比新标一张图纸还要仔细的检查。 16、不要漏掉尺寸、孔径、编号，相似的板有多块，编号不同就不要合并零件标记。 17、自定义快捷键的应用，设置自己习惯的键，提高效率，建模和出图都可以设，如何设置论坛有帖子。 18、多用户的应用，特别是大型模型或工期紧的时候，如何操作论坛有帖子。 19、工具－》选项－》高级选项里有几个知道的小地方：图形视图：XS_BLACK_DRAWING_BACKGROUND＝TRUE 图纸背景可以改为黑色。模型视图：XS_BACKGROUND_COLOR1 XS_BACKGROUND_COLOR2 XS_BACKGROUND_COLOR3 XS_BACKGROUND_COLOR4 改变三维模型视图中背景颜色 XS_GRID_COLOR 改变轴线颜色 20、文件－》输出为网页，可以把三维模型输出为IE浏览器可以打开的格式，用于没装Tekla的电脑演示三维模型，注意要将整个文件夹PublicWeb复制走。 21、其他不清楚的问题可以自己查帮助，也可以在论坛提出来，版主还有好多热心人会帮你解决的。就写这么多吧，想到哪写到哪，有些乱，有些杂，希望对你有些帮助，总之要养成良好的习惯，工作上要细心、细心、再细心。您正在看的文章来自【奇奇怪论坛】原文地址

tekla创建及修改图纸模板

第三课–创建及修改图纸模板?创建及修改文本域、文本、线、圆等 ?创建及修改模板成分 ?用DXF格式导入AutoCAD文件 ?练习——创建一个新的构件图模板

创建及修改文本域、文本、线、圆等捕捉网格 “捕捉网格”选项可以让我们更容易地来安排线、圆、文本和域到预定的位置上。想要打开这一功能的话可以到“设定值”下拉菜单中打开“网格”项。我们可以独立地定义X及Y方向的网格大小，精度是0.1，我们还可以通过这个对话框选择让网格显示或是隐藏起来。捕捉网格诀窍： 1. X和Y的网格值越小，捕捉其中的对象就越困难。 2. 改变了“网格”对话框中的任一个值以后，需要按鼠标右键，选择“中断”命令。否则无法选择任何对象。 3. 不要将X和Y的网格间距设到很小（比如0.1），然后再将网格设为可见的。这会花费几个小时来显示它们！缩放 Tekla Structures的模板编辑器有跟在Tekla Structures中一样的缩放功能。不过只有三个按钮可以用来进行缩放。一个放大按钮、一个缩小按钮跟一个显示原来尺寸按钮。其余的缩放命令可以在“窗口”下拉菜单中找到。

诀窍：我们可以很容易地进行缩放，只要按住Ctrl键然后滚动鼠标上的滚轮就可以了。创建直线、圆、圆弧、矩形及填充区域作为练习，我们可以创建一个新的图纸模板，设置网格为X=5和Y=5，然后创建一些这些对象。创建文本及文本域要创建一个新的文本，从“属性”下拉菜单中选择“文本”，在对话框中输入需要的字符，检查一下颜色及字体的设定，然后点击“应用”跟“确认”。现在再到“创建”下拉菜单，选择“文本”，或点击“文本”按钮，然后把文本放到需要的位置上。我们需要点击两下鼠标，首先给出定位点，然后定出方向点。要创建一个新的文本域，从“属性”下拉菜单中选择“域”下面的“文本”，选择需要的文本域，检查一下对齐方式、文本长度、小数位数、排序方式、类型，以及是不是和。接下来检查一下下级对话框中的字体和颜色的设置，然后点击“应用”跟“确认”。现在再到“创建”下拉菜单，选择“文本域”，把它放到需要的位置上面。只需要点一个点就可以了，模板中的文本域是不可以旋转的。捕获点同Tekla Structures图纸编辑环境相类似，所有的线、圆、圆弧都有捕获点。线跟圆弧在它们的末端，矩形在它们的角点，圆在它们的中心，文本及文本域在它们的右下角。移动对象如果我们需要移动对象，我们可以选中它们，然后通过它们的捕获点来将它们拖动到新的位置。但这样我们只能将其以预选设好的网格大小为单位进行移动。如果我们想要移动一个与网格大小的倍数不同的距离，我们就可以用“移动对象”对话框来进

tekla建模入门必看

Tekla Structures 建模入门必看管理提醒: 本帖被大沛执行取消精华操作(2011-01-22) 一.大楼类钢结构 schedule来控制整个项目的柱规格及断点。 2.各楼层 3.整理出项目中用到的所有型钢的规格与材质。市面上买不到的规格要及时通知业主替换规格。 4.整理出项目中用到的接合形式。特别要注意那些同一种规格的梁在不同楼层接合不同的情况。（碰到某些自以为高手的结构师时特别要注意） 5.楼梯侧板位置及接合。同时注意一下平台的净高是否有不满足规范要求的情况，及时提出问题以免后续修改图纸。 6.检讨整个工程用到的焊接形式。焊接是钢结构工程质量控制最重要的地方，好的焊接形式是节省制造成本的好途径。自己在这方面功力不足时应请教制造部门的前辈。 7.如有用到内爬式塔吊，应注意塔吊区的位置及塔吊补强方式。塔吊区构件要先行安装，注意出图的先后顺序。 8.注意箱形柱的内隔板及上下封板的位置及厚度的取值要求。以及内隔板直立式电渣焊的工艺要求。 9.梁穿孔位置，大小，及补强方式。 10.外围预制幕墙与钢梁的接合铁件。

11.地下钢柱与RC梁的接合的钢筋续接器的位置。 12.各楼层的植钉要求。二.厂房类钢结构 schedule。 2.各区檐口及屋脊标高。 3.整理出项目中用到的所有型钢的规格与材质。市面上买不到的规格要及时通知业主替换规格。 4.整理出项目中用到的接合形式。 5.天车轨顶标高及轨道中心线位置，以此推算出天车梁及牛腿高程。 6.天车背梁或天车桁架与天车梁，走道板及主柱之间的位置关系。 7.牛腿与主柱有无特殊的焊接要求。 8.各处屋面大梁或桁架与天车梁的距离是否满足天车净高的要求。 9.抗风柱位置。一般情况下其应与主柱外缘对齐。 10.第一根墙檩与最后一根墙檩的位置。第一根墙檩应check其是否与基础螺栓冲突。最后一根墙檩应陪合天沟高程。第一根屋檩与最后一根屋檩也有类似考虑。 11.屋面及墙面斜撑的布置位置。 12.檩条拉杆及偶撑的设置。 13.彩板开孔的收边。一般说来，彩板边都要布置角钢或檩条，不大可能让彩板悬挑。 14.门窗位置及收边。 15.主体结构是否要预留接合给各类工业设备。

tekla图纸操作

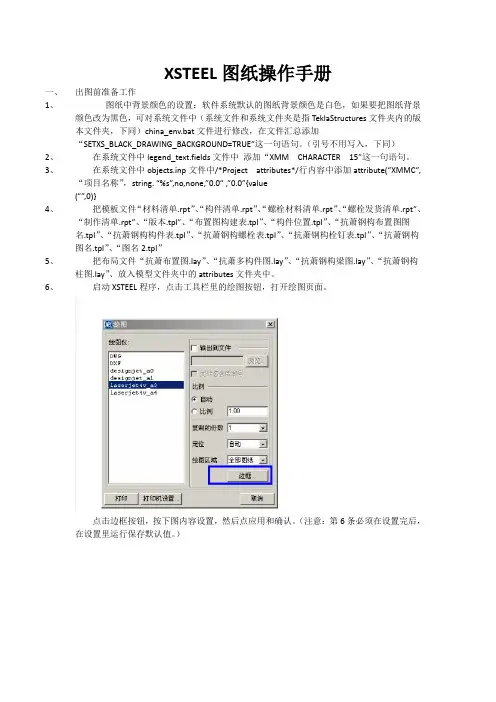

XSTEEL图纸操作手册一、出图前准备工作 1、图纸中背景颜色的设置：软件系统默认的图纸背景颜色是白色，如果要把图纸背景颜色改为黑色，可对系统文件中（系统文件和系统文件夹是指TeklaStructures文件夹内的版本文件夹，下同）china_env.bat文件进行修改，在文件汇总添加 “SETXS_BLACK_DRAWING_BACKGROUND=TRUE”这一句语句。（引号不用写入，下同） 2、在系统文件中legend_text.fields文件中添加“XMM CHARACTER 15”这一句语句。 3、在系统文件中objects.inp文件中/*Project attributes*/行内容中添加attribute(“XMMC”, “项目名称”，string. “%s”,no,none,”0.0” ,”0.0”{value (””,0)} 4、把模板文件“材料清单.rpt”、“构件清单.rpt”、“螺栓材料清单.rpt”、“螺栓发货清单.rpt”、 “制作清单.rpt”、“版本.tpl”、“布置图构建表.tpl”、“构件位置.tpl”、“抗萧钢构布置图图名.tpl”、“抗萧钢构构件表.tpl”、“抗萧钢构螺栓表.tpl”、“抗萧钢构栓钉表.tpl”、“抗萧钢构图名.tpl”、“图名2.tpl” 5、把布局文件“抗萧布置图.lay”、“抗萧多构件图.lay”、“抗萧钢构梁图.lay”、“抗萧钢构柱图.lay”、放入模型文件夹中的attributes文件夹中。 6、启动XSTEEL程序，点击工具栏里的绘图按钮，打开绘图页面。点击边框按钮，按下图内容设置，然后点应用和确认。（注意：第6条必须在设置完后，在设置里运行保存默认值。）

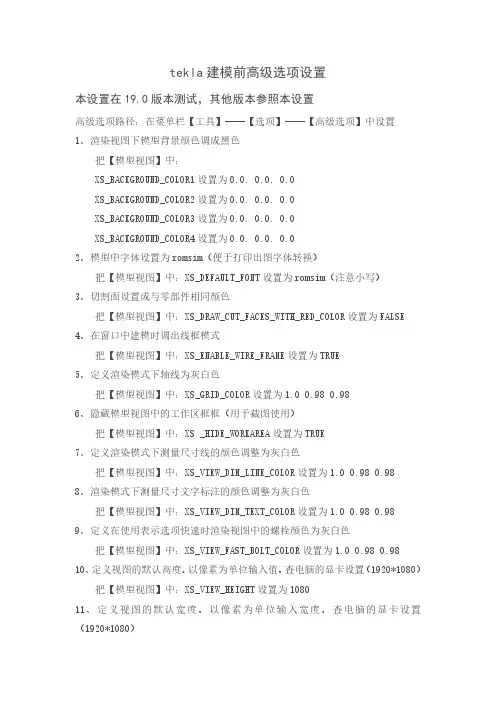

Tekla常用设置(简)

1、当一张Xsteel的图纸转化为CAD的图纸时，被文字或尺寸标注遮挡处的线条时常会断开，问：怎样才能让两条线不断开要在绘制图纸中或转化到 DXF / DWG 中显示连续线（例如穿过文本或图纸标记画直线），可将以下变量设置为 off： ? XS_USE_LINECLIP_IN_EXPORT （对于 DXF / DWG 输出）。 ? XS_USE_LINECLIP （对于绘制的图纸）。 2.修改多边形形状时，系统默认的多边形的第一条边是无法调整的；要通过增加顶点移动来调整多边形的形状。 3、不要使用剪切来减短部件。由于在导出信息到 NC 文件时剪切并不总能影响部件长度，这会导致工厂错误。采用移动部件控柄或使用细部 > 接合来代替。不要使用接合来延长部件。这会导致与连接和细部相关的错误。采用移动部件控柄来代替。 4、如何在报表中将连续的文字独立的列: A、在报表中的文本域中添加文本<,>; B、同时在输出文件时将报表的名称的后缀改为<*.csv>格式. C、打开时采用EXCEL打开即可. 5、定义轴线标签边框要定义轴线标签边框大小，请使用工具>高级选项>图纸属性中的XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH变量。默认值为零，表明轴线标签边框的宽基于轴线标签的宽。要增加或减少边框的宽，请以毫米为单位输入需要的值。 XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH

6、滚轮鼠标要设置滚动（不按住）滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATIO_IN_MOUSEWHEEL_MODE。要设置滚动并按住滚轮时的缩放比例，使用变量XS_ZOOM_STEP_RATION_IN_SCROLL_MODE。 7、如何修改系统默认的字体样式和标注样式的字体样式系统默认是 Comic Sans MS 标注样式是Bookman Old Style 我太喜欢这些字体，我想把他们全部修改为宋体，虽然出图后也可以把他们修改为自己想要的那种字体，但感觉不是很方便，请问可以在系统下修改吗我想一出图不经修改就可以是我想要的那种字体： 1.在这里也可以改,后面的为输出CAD转换的字体,*的为修改字宽. BAT文件中可以修改模型轴线的字体 rem *** Fonts --------------------------------------------------- set XS_DEFAULT_FONT=Arial Black set XS_DEFAULT_FONT_SIZE=10 set XS_TEXT_FONT=Arial Narrow rem set XS_VIEW_TITLE_FONT=Arial Narrow 8、将图形文件从XSTEEL转到CAD中的时候，图面上的字体有的时候会有位置上的一点移动，不知道这是什么原因造成的是不是就几种特定的字体是这种情况编辑文件，添加 SET XS_DXF_TEXT_WIDTH_FACTOR= 命令行，定义字体宽度，或是其他，默认的是1，所以输出后有些变动。

tekla实用模板编辑

TeklaStructures模板编辑器 Tekla Structures 基础培训教程第二课下–模板 Tekla Structures 13.0 培训教程 Tekla Structures 13.0 2007-4-16 Copyright ? 2007 Tekla Corporation Tekla所有 2007 页1 Tekla Structures 基础培训教程第二课下–模板 1 模板编辑器.....................................................................................3 1.1 从头开始创建新的模板. (3) 定义模板属性 (4) 插入模板成分和对象 (5) 排序 (15) 编辑成分属性 (17) 规则 (17) 高度........................................................................20 1.2 将旧格式模板转换为新的格式. (20) 转换 assembly_part_list.tpl 模板 (20) 编辑模板成分 (22) 编辑模板对象 (23) 转换 assembly_bolt_list.tpl模板 (26) 1.3 将AutoCAD或MicroStation文件转换成模板 (28)

插入AutoCAD文件并编辑其容 (29) 将一个模板分割成两个独立的模板 (32) Tekla所有 2007 页2 Tekla Structures 基础培训教程第二课下–模板 1 模板编辑器在这课里你将学会如何用模板编辑器工作。你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。什么是模板, 模板是Tekla Structures中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。在模板的使用中， Tekla Structures会填充模板的容。模板是由模板编辑器进行创建和编辑的，模板编辑器是Tekla Structures中一个独立的应用程序。 1.1 从头开始创建新的模板运行模板编辑器在Tekla Structures中，我们可以点击建模或绘图程序中下拉菜单 “工具”?“模板…”或者直接点击“运行模板”的图标创建新的模板 1、首先，我们将新建一个用于生成报告的文本模板，它可以被用来创建一个构件中各零件的螺栓、垫片及螺母的清单。我们可以通过多种途径创建一个新模板，点击“新建”图标或从下拉菜单 “文件”中选择“新建”或直接按住“Ctrl，N”

tekla创建及修改图纸模板

第三课–创建及修改图纸模板创建及修改文本域、文本、线、圆等创建及修改模板成分用DXF格式导入AutoCAD文件练习——创建一个新的构件图模板

创建及修改文本域、文本、线、圆等捕捉网格 “捕捉网格”选项可以让我们更容易地来安排线、圆、文本和域到预定的位置上。想要打开这一功能的话可以到“设定值”下拉菜单中打开“网格”项。我们可以独立地定义X及Y方向的网格大小，精度是，我们还可以通过这个对话框选择让网格显示或是隐藏起来。捕捉网格诀窍： 1.X和Y的网格值越小，捕捉其中的对象就越困难。 2.改变了“网格”对话框中的任一个值以后，需要按鼠标右键，选择“中断”命令。否则无法选择任何对象。 3.不要将X和Y的网格间距设到很小（比如），然后再将网格设为可见的。这会花费几个小时来显示它们！缩放 Tekla Structures的模板编辑器有跟在Tekla Structures中一样的缩放功能。不过只有三个按钮可以用来进行缩放。一个放大按钮、一个缩小按钮跟一个显示原来尺寸按钮。其余的缩放命令可以在“窗口”下拉菜单中找到。

Tekla基本建模流程

Tekla基本建模流程一、作业流程 1、设置轴线； 2、设置或建立工作视图； 3、3a产生初步布置图；建立主构件、次构件； 4、建立节点或细部； 5、执行编号； 6、修改布置图，产生构件图及零件图； 7、产生报表； 8、输出CAD图档或PDF档。二、注意事项 1、设置轴线： a、依据设计图详细正确判读每一相邻轴线距离并遵照XSTEEL 软件轴线设置，键入正确数据建立之。 b、检查动作：输出一初步之轴线平面布置图并标注轴线距离或高程，打印图面并检查数据及轴线名是否正确。 c、事前准备：详细阅读设计图，对于较不明确处要仔细推敲演算。 2、设置或建立工作视图： a、选用适当之视图属性设置，运用XSTEEL格子线视图功能产生所有相关之主要工作视图，或自行设置条件，产生无法自动生成之工作视图。

b、检查动作： ①检查视图属性设置是否合适。（含过滤条件是否设置合理） ②查看工作视图命名是否正确。 ③查看视深是否正确。 ④查看平面与立体设置是否恰当等。 c、事前准备： ①详细阅读设计图各平立面之最大纵深以利选用适合之视深数据。 ②判断平立面欲表达之构件内容以利布置图之调用。 3、建立主构件： a、详细阅读设计图所有构件规格、材质、位置、高程、工作点表面处理等重要信息，按规格大小、类别等因素排序，再设定素材代号以利模型之输入；输入时一般要须遵守构件与零件编号原则且接由左而右、由下而上之方向要求绘制。 b、检查动作：有混凝土楼板梁工作点须依T.O.C.条件设置T.O.C—T.O.S距离为其深度方向之数据（一般采后部设置），工作点如在T.O.C.高程，则工作视图上点勿关闭可随时检查该梁是否位于工作面上，其深度方向距离查阅深度方向设置即可得知。对于同一平面参数相同时更易于控制与修改，如该平面上有特殊不之深度时操作者须特别于相阅数据予以注明并熟记以利后续修改时更能熟记差异性，避免过多的返工。构件输入完毕后产生布置图检查，并配合各式报表抓取数据排序快速校

TEKLA实例教程

前言《3天从入门到实战 TEKLA实例教程》是一本专为钢结构深化设计人员学习TEKLA软件而编写的教材。书中的命令顺序和时间安排经多次培训检验，创造性的采用了具有代表性的轻型门式刚架和多层框架在进行实际深化过程时的操作步骤来逐一调用和讲解各个命令，真正意义上的达到和实现了即学即用的学习目的。本书以学习时间为单元进行编排，大致如下：第一天主要进行门钢刚架的搭建；第二天上午完成门钢刚架的次结构，下午完成多层框架的模型搭建；第三天学习编号和生成、编辑、输出图纸。通过本教程一步一步的操作，由于此过程与实际深化操作过程和步骤基本吻合，循序渐进，所以更能培养初学者学习和掌握TEKLA软件的信心，使枯燥的命令讲解随着实际模型在电脑中的逐步完善而变得成就感十足，对以后实际工作流程和控制也更具有针对性。最值得一提的是，本书还包括附录和多媒体配书光盘一张。附录位于本书的最后，内容包括作者多年设置使用的TEKLA快捷键说明，深化设计流程；光盘里含有本书的实例文件和TEKLA快捷键文件及使用说明。现在，书已经在手中打开，是时候打开电脑进行实战了。。。。。。手写体签名 2009年5月10日于上海万事开头关于TEKLA STRUCTURE软件的优点和介绍在此就不费篇章了，如果你是刚加入到钢结构深化设计队伍行列或者对它还不了解，请先去BAIDU一下。俗话说，万事开头难，想必大家在学习和摸索TEKLA软件的过程中已经耗费了不少精力，有时候腾出时间想静心下来掌握这个软件工具，但是受挫于此起彼伏的各个问题阻碍，一直进展不顺；或费时费力从网络上收集下载到许多学习资料和各个问题，但是多如蜂窝乱如麻，一点也不系统，无从着手。。。。。。本例所选用的门式刚架为[《03G102》中国建筑标准设计研究院出版]第一个实例。建议大家自备此书，其中里面的诸多内容对于深化设计的理解和深度控制很有建设性。别担心，请相信本书，相信自己，Let’s Begine。。。。。。 1.S.1 打开程序界面首先需要打开TEKLA软件界面，开始 | 所有程序 | Tekla Structures 14.0，[denglujiemian001]点击Tekla Structures 14.0 China，如所做工程需要使用，仅仅是为了工作环境进行区分，会有库文件等设置上的区别。弹出Tekla Structures 登录对话框，[denglujiemian002]需要选择指定一个登录的操作模式，如果主要的工作是进行钢结构深化设计，则在下拉框里选择钢结构深化。[denglujiemian003]打开了软件界面应该如图所示：[denglujiemian004] 打开之后许多菜单命令和工具栏图标均为灰色，点击无反应，这是因为还没有建立一个模型，无法激活使用。下面通过新建一个模型来开始调用和配置的软件操作界面，可以通过以下3种方式进行新建一个模型： 1：点击菜单上的文件 | 新建…弹出新建对话框。[xingjian001] 2：单击工具栏的新建图标弹出新建对话框。[xingjian002] 3：直接使用快捷键Ctrl+N弹出新建对话框。弹出对话框如图所示。[xingjian003] 保存在：是指所新建的模型放置路径，默认情况下存放在TEKLA安装路径的

Tekla Structures模板编辑器

Tekla Structures 基础培训教程第二课下–模板1 模板编辑器 (3) 1.1 从头开始创建新的模板 (3) 定义模板属性 (4) 插入模板成分和对象 (5) 排序 (15) 编辑成分属性 (17) 规则 (17) 高度 (20) 1.2 将旧格式模板转换为新的格式 (20) 转换 assembly_part_list.tpl 模板 (20) 编辑模板成分 (22) 编辑模板对象 (23) 转换 assembly_bolt_list.tpl模板 (26) 1.3 将AutoCAD或MicroStation文件转换成模板 (28) 插入AutoCAD文件并编辑其内容 (29) 将一个模板分割成两个独立的模板 (32) Tekla版权所有 2007页2

Tekla Structures 基础培训教程第二课下–模板1 模板编辑器在这课里你将学会如何用模板编辑器工作。你可以从头开始创建一个新的文本模板，也可以通过转换旧格式模板或AutoCAD图形来新建另外两个图形模板。什么是模板？模板是Tekla Structures中对窗体及表格的描述，模板可以是图纸中的表格、文本块、图签，或是报告中的文本。在模板的使用中，Tekla Structures会填充模板的内容。模板是由模板编辑器进行创建和编辑的，模板编辑器是Tekla Structures中一个独立的应用程序。 1.1 从头开始创建新的模板运行模板编辑器在Tekla Structures中，我们可以点击建模或绘图程序中下拉菜单“工具” →“模板…”或者直接点击“运行模板”的图标创建新的模板1、首先，我们将新建一个用于生成报告的文本模板，它可以被用来创建一个构件中各零件的螺栓、垫片及螺母的清单。我们可以通过多种途径创建一个新模板，点击“新建”图标或从下拉菜单“文件”中选择“新建” 或直接按住“Ctrl＋N” 2、将模板类型设置成“文本模板” 3、按下“确定”，一个新的模板便创建好了。 Tekla版权所有 2007页3

利用TeklaStructures模板将焊接H型钢自动拆分为三块板

利用TeklaStructures模板将焊接H型钢自动拆分为三块板利用模板将焊接H型钢在材料表自动拆分为三块板焊接H型钢是用三块钢板拼接而成，在我以前的公司焊接H型钢的截面都是用BH表示，比如500*300*8*12的焊接H型钢，在创建界面的时候将界面表示为 BH500*300*8*12，这样在工厂加工的时候，一看到BH开头的界面就知道是焊接H 型钢了，知道要用钢板拼接焊，至于三块板的具体大小，则由工厂自己去拆分，这个不难吧，小学生都会拆分。而有很多公司则要求在图纸上直接将焊接H型钢拆分成三块板，如果真用三块板去手工建模会非常麻烦，节点也不好用，所以在XSTEEL下一般都只在材料表里利用模板自动拆分。关于这方面的教程网上有很多，但有些要么写的有所保留(做详图的小心眼啊。。。。。)，要么做出来的模板不那么尽善尽美，下面讲讲我是如何利用模板自动拆分。先来看看具体效果: 模板下的具体效果:

分为2个部分来讲解这个模板，行规则和数值域属性 1、行规则: 这里主要是利用了2个行规则，第一个行规则用来实现自动搜索焊接H型钢，并将焊接H型钢自动拆分为三块板，第二个行规则则是用来正常实现其余零件的材料表功能，关键是第一个行规则了。来看下第一个行规则如何定义: 这里使用了如下语句: if (GetValue("CONTENTTYPE") == "PART"&&GetValue("PROFILE_TYPE") == "I"&&GetValue("PROFILE.SUBTYPE")=="对称焊缝") then Output() else StepOut() endif GetValue("CONTENTTYPE") == "PART" 表示搜索图纸中出现的全部零件GetValue("PROFILE_TYPE") == "I" 表示搜索所有截面类型为I的零件

tekla建模与出图

tekla建模与出图 2010-07-21 14:49 一、建模： 1) 建模随时随刻要添加零件到构件，零件编号前缀最好梁为B，柱为C板为P，或者无前缀。 2) 相同的构件或零件采用复制（不采用镜像），构件编号和零件编号就会相同，可以减少将来出图工作量。 3) 爬梯扶手扁钢用多边形板建模，优点是可以方便的倒角、弯折，因为扁钢截面型材为“BL”，故在多边形板属性对话框中修改截面型材“PL”为“BL”；缺点是出图时材料表中长度是板块的长边值，并非扁钢长度。（弯折：双击板的句柄点，dz1和dz2输入相同的偏移值。弯折偏移量不宜过大，否则弯折区域板厚度有明显减少） 4) 焊接零件留有焊缝宽度螺栓：螺栓边距尽量取5的倍数；二、出图：布置图、多构件图、多零件图 1) 布置图：设置整体布置图纸属性，保存以便下次使用，应用确认。标题首行“114号平台”；设置图纸大小为420*297；视图-减短-切割部件“是”，最小切割长度“100”，切割部件间隔“0.1”；零件标记“构件位置”；标注字体高3，类型Arial Narrow。 2) 多构件图：先出构件图纸，再用“复制图纸”命令使构件图表现为多构件图。设置构件图纸属性：名称“114PF-”；标题首行“114号平台”；图纸大小设置297*210（由于计算机自动调整比例适合图纸大小）；视图-减短设置同上；视图-标签-A1字体Arial Narrow 高5；标注字体同布置图。零件标记“零件位置”，螺栓标记“M”“螺栓直径”。生成构件图，打开构件图114PF-1，修改图纸大小420*297，调整构件视图比例和减短，合适后参照构件材料报告修改视图标签3属性，使用文本编辑“共2件，编号114-1”，然后在图纸列表中选中构件图114PF-2，右键“复制图纸视图”（不用连接图纸，因为被链接图纸变动或删除都会影响该图纸更新），调整构件视图。类似复制构件图114PF-3，布满图纸。修改构件图属性-名称“114PF-1~114PF-3”。下次打开图纸构件材料表会自动增加新增构件信息，所以要为构件材料表的增长留有空余处。该构件图就包含多个构件，把构件图114PF-2删除也不会影响图纸“114PF-1~114PF-3”，节省磁盘空间。（构件零件较多时不建议采用，因为其一手动工作量大，其二构件零件发生变化时不能及时更新） 3) 多零件图：先出零件图纸，再用“复制图纸”命令使零件图表现为多零件图。基本设置及步骤同上，零件标记“截面型材”“材质”，螺栓标记“尺寸”。参照零件数量报告修改视图标签3属性，使用文本编辑“共3件，编号P1001”。最后修改零件图属性-名称“零件图P1001~P1009”。 4) 打印图纸：编辑打印机打印区域“400*287”，打印原点偏移X“0.00”Y“-1.00”；比例“1.01”；边框1左边“20”，右边、底面、顶面默认“5”。技巧事项： 1) 建议图签中“页码”栏内总页码数值域属性为“工程属性-信息1”，公式为GetValue("https://www.360docs.net/doc/c92041618.html,1")，总页码只在工程属性中修改。 2) 图纸中构件种类较多，平面图中构件标记就占去大半面积，图纸很乱，可以按此改进：建模构件前缀不要，在工程属性-工程编号中写入构件前缀编码，然后在显示构件位置的图签中将公式改为GetValue("工程编号")+ GetValue("构件位置")，如此平面图中构件只有编号数字，不会显得繁杂。出构件图要在构件标记里设置为：“114-”（文本）“构件位置”。 3) 修改视图比例后图纸中标记位置会天下大乱，建议修改比例前双击部件标记，在“部件标记属性-通用性-放置”对话框内将“自由”修改为“固定”，选中所有标记，修改。

Tekla Structures模板属性参考指南2015版

Tekla Structures 模板属性参考指南产品版本 21.0 3 月 2015 ?2015 Tekla Corporation

内容 1 模板属性参考指南 (11) 1.1 A (11) ACN (11) ACTIVE_DESIGN_CODE (11) ADDRESS (11) ALIAS_NAME1 ... 3 (11) ANG_S、ANG_T、ANG_U 和 ANG_V (12) ANG_U_MAX、ANG_U_MIN、ANG_V_MAX 和 ANG_V_MIN (12) APPROVED_BY (12) AREA (12) AREA_FORM_TOP、AREA_FORM_BOTTOM 和 AREA_FORM_SIDE (13) AREA_GROSS (13) AREA_NET (13) AREA_PER_TONS (14) AREA_PGX、AREA_NGX、AREA_PGY、AREA_NGYAREA_PGZ 和 AREA_NGZ (14) AREA_PLAN (14) AREA_PROJECTION_GXY_GROSS、AREA_PROJECTION_GXZ_GROSS 和 AREA_PROJECTION_GYZ_GROSS (14) AREA_PROJECTION_GXY_NET、AREA_PROJECTION_GXZ_NET 和 AREA_PROJECTION_GYZ_NET..15 AREA_PROJECTION_XY_GROSS、AREA_PROJECTION_XZ_GROSS 和 AREA_PROJECTION_YZ_GROSS (15) AREA_PROJECTION_XY_NET、AREA_PROJECTION_XZ_NET 和 AREA_PROJECTION_YZ_NET (15) AREA_PX、AREA_NX、AREA_PY、AREA_NY、AREA_PZ 和 AREA_NZ (15) ASSEMBLY_BOTTOM_LEVEL (16) ASSEMBLY_BOTTOM_LEVEL_GLOBAL (16) ASSEMBLY_BOTTOM_LEVEL_GLOBAL_UNFORMATTED (16) ASSEMBLY_BOTTOM_LEVEL_UNFORMATTED (16) ASSEMBLY_DEFAULT_PREFIX (17) ASSEMBLY_PLWEIGHT (17) ASSEMBLY_POS (17) ASSEMBLY_POSITION_CODE (17) ASSEMBLY_PREFIX (19) ASSEMBLY_SERIAL_NUMBER (19) ASSEMBLY_START_NUMBER (19) ASSEMBLY_TOP_LEVEL (19) ASSEMBLY_TOP_LEVEL_GLOBAL (19) ASSEMBLY_TOP_LEVEL_GLOBAL_UNFORMATTED (20) ASSEMBLY_TOP_LEVEL_UNFORMATTED (20) axial1、axial2 (20) 1.2 B (20) BOLT_EDGE_DISTANCE (20) BOLT_EDGE_DISTANCE_MIN (20) BOLT_FULL_NAME (21) BOLT_MATERIAL_LENGTH (21) BOLT_NPARTS (21) BOLT_SHORT_NAME (22) 2

钢结构详图设计-Tekla-Structures(Xsteel)出图心得

钢结构详图设计 Tekla Structures（Xsteel）出图心得 1.XSTEEL出图前所需要的准备工作 (1) 2.出图第一步（编号） (3) 3.构件编号的诀窍 (3) 4.按构件编号过滤的诀窍 (5) 5.出图时读取图签模板遇到的一个问题 (8) 6.创建平、立面布置图的方法 (9) 7.关于图纸中几个名称的问题 (16) 8.图纸中轴线符号出现两个圆的问题 (18) 9.有时形成的布置图再剖切无法形成剖面图 (19) 10.图纸系统各类构件的过滤问题 (20) 11.如何放长平、立面布置图中再剖切面的显示长度 (21) 12.如何在一种图纸上同时表达出两个以上的构件图？ (22) 13..如何将一个巨大的单构件图拆分成几张图纸来表达？ (24) 14.如何在一张图上表达出多个节点？ (28) 15.如何将一张超长的材料表分成两列来表示之？ (30) 16..如何将角度标注的标记在原点不变的情况下拉伸放大显示？ (30) 17.如何将圆的标注箭头调转一个方向？ (32) 18.模型系统与图纸系统中打开图纸列表后点击右键后的区别 (33) 19.结束尺寸标注的两种不同操作所产生的问题？ (34) 20.对于垂向倾斜的檩条类构件在平面图中的标注问题？ (34) 21.如何在一张图纸中创建来自模型系统中两个不同视图的剖立面图？ (35) 22.如何在一个图纸模板中创建三张A1图纸？ (37) 23.如何固定图纸系统中的各零件标注的位置？ (37) 24..如何标注斜杆的倾斜角度尺寸？ (38) 25.如何在图纸系统中导出DWG图纸？ (40) 26.如何控制导出的DWG图纸中的文字宽度，避免其过窄？ (41) 27.如何在XSTEEL导出的DWG文件中标注尺寸？ (41)

Tekla使用技巧

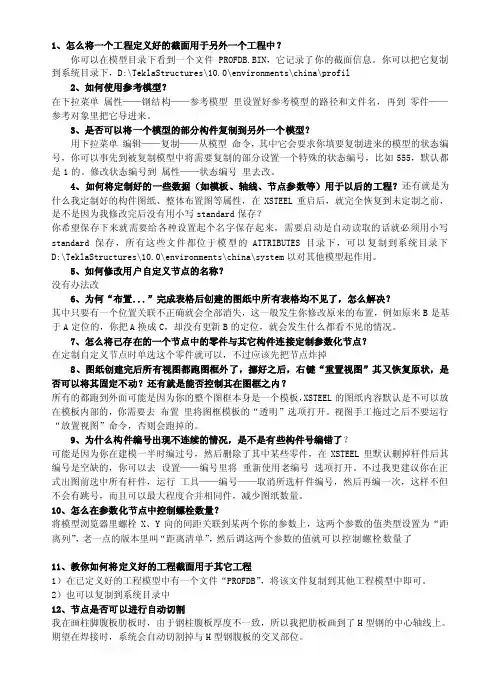

1、怎么将一个工程定义好的截面用于另外一个工程中？你可以在模型目录下看到一个文件PROFDB.BIN，它记录了你的截面信息。你可以把它复制到系统目录下，D:\TeklaStructures\10.0\environments\china\profil 2、如何使用参考模型？在下拉菜单属性——钢结构——参考模型里设置好参考模型的路径和文件名，再到零件—— 参考对象里把它导进来。 3、是否可以将一个模型的部分构件复制到另外一个模型？用下拉菜单编辑——复制——从模型命令，其中它会要求你填要复制进来的模型的状态编号，你可以事先到被复制模型中将需要复制的部分设置一个特殊的状态编号，比如555，默认都是1的。修改状态编号到属性——状态编号里去改。 4、如何将定制好的一些数据（如模板、轴线、节点参数等）用于以后的工程？还有就是为什么我定制好的构件图纸、整体布置图等属性，在XSTEEL重启后，就完全恢复到未定制之前，是不是因为我修改希望保存下来就需要给各种设完后没有用小写standard保存？你置起个名字保存起来，需要启动是自动读取的话就必须用小写standard保存，所有这些文件都位于模型的ATTRIBUTES目录下，可以复制到系统目录下 D:\TeklaStructures\10.0\environments\china\system以对其他模型起作用。 5、如何修改用户自定义节点的名称？没有办法改 6、为何“布置...”完成表格后创建的图纸中所有表格均不见了，怎么解决？其中只要有一个位置关联不正确就会全部消失，这一般发生你修改原来的布置，例如原来B是基于A定位的，你把A换成C，却没有更新B的定位，就会发生什么都看不见的情况。
