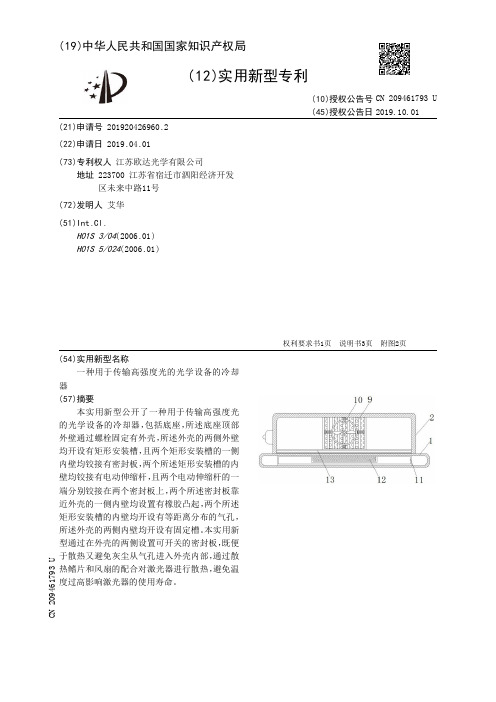

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920426960.2(22)申请日 2019.04.01(73)专利权人 江苏欧达光学有限公司地址 223700 江苏省宿迁市泗阳经济开发区未来中路11号(72)发明人 艾华 (51)Int.Cl.H01S 3/04(2006.01)H01S 5/024(2006.01)(54)实用新型名称一种用于传输高强度光的光学设备的冷却器(57)摘要本实用新型公开了一种用于传输高强度光的光学设备的冷却器，包括底座，所述底座顶部外壁通过螺栓固定有外壳，所述外壳的两侧外壁均开设有矩形安装槽，且两个矩形安装槽的一侧内壁均铰接有密封板，两个所述矩形安装槽的内壁均铰接有电动伸缩杆，且两个电动伸缩杆的一端分别铰接在两个密封板上，两个所述密封板靠近外壳的一侧内壁均设置有橡胶凸起，两个所述矩形安装槽的内壁均开设有等距离分布的气孔，所述外壳的两侧内壁均开设有固定槽。
本实用新型通过在外壳的两侧设置可开关的密封板，既便于散热又避免灰尘从气孔进入外壳内部，通过散热鳍片和风扇的配合对激光器进行散热，避免温度过高影响激光器的使用寿命。
权利要求书1页 说明书3页 附图2页CN 209461793 U 2019.10.01C N 209461793U权 利 要 求 书1/1页CN 209461793 U1.一种用于传输高强度光的光学设备的冷却器，包括底座（1），其特征在于，所述底座（1）顶部外壁通过螺栓固定有外壳（2），所述外壳（2）的两侧外壁均开设有矩形安装槽，且两个矩形安装槽的一侧内壁均铰接有密封板（3），两个所述矩形安装槽的内壁均铰接有电动伸缩杆（6），且两个电动伸缩杆（6）的一端分别铰接在两个密封板（3）上，两个所述密封板（3）靠近外壳（2）的一侧内壁均设置有橡胶凸起（8），两个所述矩形安装槽的内壁均开设有等距离分布的气孔，所述外壳（2）的两侧内壁均开设有固定槽，所述矩形安装槽通过气孔和固定槽相连通，两个所述固定槽的内壁均通过螺栓连接有散热鳍片（9），两个所述固定槽的内壁均通过螺栓固定有风扇（10），所述外壳（2）的两侧内壁通过螺栓固定有同一个导热板（13），且导热板（13）顶部外壁开设有等距离分布的通孔。
【CN209964324U】即热式加热厚膜【专利】

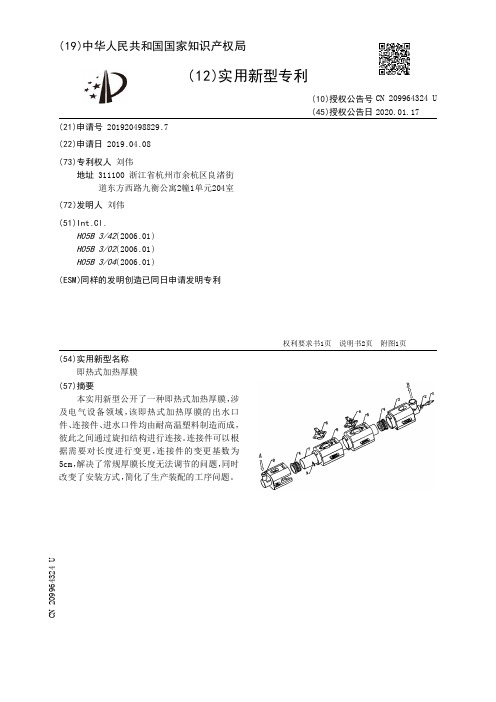

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920498829.7(22)申请日 2019.04.08(73)专利权人 刘伟地址 311100 浙江省杭州市余杭区良渚街道东方西路九衡公寓2幢1单元204室(72)发明人 刘伟 (51)Int.Cl.H05B 3/42(2006.01)H05B 3/02(2006.01)H05B 3/04(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称即热式加热厚膜(57)摘要本实用新型公开了一种即热式加热厚膜，涉及电气设备领域，该即热式加热厚膜的出水口件、连接件、进水口件均由耐高温塑料制造而成，彼此之间通过旋扣结构进行连接。
连接件可以根据需要对长度进行变更，连接件的变更基数为5cm，解决了常规厚膜长度无法调节的问题，同时改变了安装方式，简化了生产装配的工序问题。
权利要求书1页 说明书2页 附图1页CN 209964324 U 2020.01.17C N 209964324U权 利 要 求 书1/1页CN 209964324 U1.一种即热式加热厚膜，其特征在于：所述即热式加热厚膜包括不锈钢加热管(7)，不锈钢加热管(7)两端分别设有进水口(A)和出水口(B)，不锈钢加热管(7)上设有三段五金插片(9)，三段五金插片(9)分别连接火线、地线和零线，不锈钢加热管(7)上设有出水口件(3)、连接件(5)、进水口件(8)，出水口件(3)、连接件(5)、进水口件(8)彼此之间通过旋扣结构进行连接，出水口件(3)与不锈钢加热管(7)，不锈钢加热管(7)与进水口件(8)之间设置有硅胶件(4)进行密封，突跳式温控器(6)为其中间连接件，突跳式温控器(6)设置在连接件(5)上热熔固定，加热时突跳式温控器(6)保护不锈钢加热管(7)过烧，出水口件(3)上设置NTC温度传感器(1)进行实时监测出水口温度，用来调节厚膜加热状态，不锈钢加热管(7)端部设有O型硅胶密封圈(2)，O型硅胶密封圈(2)用来密封NTC温度传感器(1)处防止漏水。
【CN209913486U】一种矿用电炉变压器的差动保护结构【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920448755.6(22)申请日 2019.04.04(73)专利权人 中石化南京工程有限公司地址 210049 江苏省南京市栖霞区马群科技园马群大道3号专利权人 中石化炼化工程（集团）股份有限公司(72)发明人 李英伟 余晨 王建军 (74)专利代理机构 南京天华专利代理有限责任公司 32218代理人 莫英妍 徐冬涛(51)Int.Cl.H02H 7/045(2006.01)(54)实用新型名称一种矿用电炉变压器的差动保护结构(57)摘要本实用新型提出一种矿用电炉变压器的差动保护结构，一次侧绕组端子通过高压配电断路器与高压母线连接，该端子与高压配电断路器之间设置有过电流保护电流互感器、测量用电流互感器和差动保护电流互感器；三次侧绕组回路内串联设置有测量用电流互感器和差动保护电流互感器；三次侧绕组的调压档位、一次侧的差动保护电流互感器的二次电流、三次侧的差动保护电流互感器的二次电流均接入差动保护继电器。
本实用新型通过在一次侧和三次侧均设置一组差动保护电流互感器，并将二次电流与调压档位接入差动保护继电器，实现对三次侧电流进行直接采样，从而计算出二次侧电流，实现二次侧电流的等效采样，及矿用电炉变压器的差动保护功能。
权利要求书1页 说明书3页 附图1页CN 209913486 U 2020.01.07C N 209913486U权 利 要 求 书1/1页CN 209913486 U1.一种矿用电炉变压器的差动保护结构，其特征在于，矿用电炉变压器各相的一次侧绕组端子分别通过一高压配电断路器与高压母线连接，且一次侧绕组端子与对应高压配电断路器之间依次设置有一次侧过电流保护电流互感器、一次侧测量用电流互感器和一次侧差动保护电流互感器；矿用电炉变压器各相的二次侧的两个出线端子分别与电炉短网的两端连接；矿用电炉变压器各相的三次侧绕组回路内分别串联设置有三次侧测量用电流互感器和三次侧差动保护电流互感器；矿用电炉变压器各相的三次侧绕组的调压档位、一次侧差动保护电流互感器的二次电流、三次侧差动保护电流互感器的二次电流均分别接入一差动保护继电器，通过差动保护继电器实行差动保护。
【CN209343885U】一种电源变压器防护装置【专利】

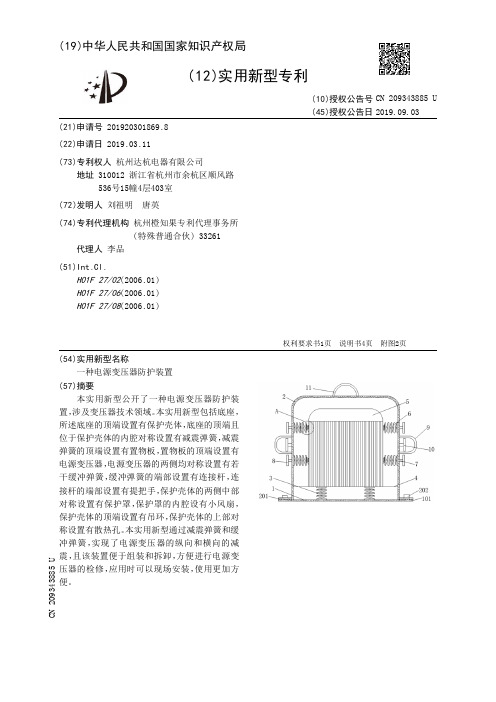

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920301869.8(22)申请日 2019.03.11(73)专利权人 杭州达杭电器有限公司地址 310012 浙江省杭州市余杭区顺风路536号15幢4层403室(72)发明人 刘祖明 唐英 (74)专利代理机构 杭州橙知果专利代理事务所(特殊普通合伙) 33261代理人 李品(51)Int.Cl.H01F 27/02(2006.01)H01F 27/06(2006.01)H01F 27/08(2006.01)(54)实用新型名称一种电源变压器防护装置(57)摘要本实用新型公开了一种电源变压器防护装置，涉及变压器技术领域。
本实用新型包括底座，所述底座的顶端设置有保护壳体，底座的顶端且位于保护壳体的内腔对称设置有减震弹簧，减震弹簧的顶端设置有置物板，置物板的顶端设置有电源变压器，电源变压器的两侧均对称设置有若干缓冲弹簧，缓冲弹簧的端部设置有连接杆，连接杆的端部设置有提把手，保护壳体的两侧中部对称设置有保护罩，保护罩的内腔设有小风扇，保护壳体的顶端设置有吊环，保护壳体的上部对称设置有散热孔。
本实用新型通过减震弹簧和缓冲弹簧，实现了电源变压器的纵向和横向的减震，且该装置便于组装和拆卸，方便进行电源变压器的检修，应用时可以现场安装，使用更加方便。
权利要求书1页 说明书4页 附图2页CN 209343885 U 2019.09.03C N 209343885U权 利 要 求 书1/1页CN 209343885 U1.一种电源变压器防护装置，包括底座(1)，其特征在于：所述底座(1)的顶端设置有保护壳体(2)，所述底座(1)的顶端且位于所述保护壳体(2)的内腔对称设置有减震弹簧(3)，所述减震弹簧(3)的顶端设置有置物板(4)，所述置物板(4)的顶端设置有电源变压器(5)，所述电源变压器(5)的两侧均对称设置有若干缓冲弹簧(6)，所述缓冲弹簧(6)的端部设置有连接杆(7)，所述连接杆(7)的端部设置有提把手(8)，所述保护壳体(2)的两侧中部对称设置有保护罩(9)，所述保护罩(9)的内腔设有小风扇(10)，所述保护壳体(2)的顶端设置有吊环(11)，所述保护壳体(2)的上部对称设置有散热孔(12)。
【CN209344998U】一种具有散热功能的开关电源【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920194523.2(22)申请日 2019.02.13(73)专利权人 湖南工程学院地址 411104 湖南省湘潭市岳塘区福星东路88号湖南工程学院(72)发明人 邱泓 (74)专利代理机构 长沙智德知识产权代理事务所(普通合伙) 43207代理人 陈铭浩(51)Int.Cl.H02M 1/00(2007.01)H05K 7/20(2006.01)H05K 5/02(2006.01)B08B 1/00(2006.01)(54)实用新型名称一种具有散热功能的开关电源(57)摘要本实用新型涉及电力电子技术领域，尤其为一种具有散热功能的开关电源，包括电源外壳、第一固定板、第二固定板和降温电机，所述电源外壳上端面内部固定连接有呈左右分布的第一固定板和第二固定板，所述第一固定板右端面固定连接有降温电机，所述降温电机主轴末端固定连接有扇叶，所述第二固定板右端面转动连接有电动伸缩杆，所述电动伸缩杆另一端转动连接有转动板，所述转动板上方与电源外壳转动连接；本实用新型中，通过设置的防尘过滤网、往复丝杆、收集箱、和毛刷，这种设置保证正常通风，保证开关电源内部的整洁，保证开关电源的正常使用寿命，这种设置可以长时间使用，具有巨大的经济效益，值得推广使用。
权利要求书1页 说明书3页 附图2页CN 209344998 U 2019.09.03C N 209344998U权 利 要 求 书1/1页CN 209344998 U1.一种具有散热功能的开关电源，包括电源外壳（1）、第一固定板（2）、第二固定板（3）和降温电机（5），其特征在于：所述电源外壳（1）上端面内部固定连接有呈左右分布的第一固定板（2）和第二固定板（3），所述第一固定板（2）右端面固定连接有降温电机（5），所述降温电机（5）主轴末端固定连接有扇叶（6），所述第二固定板（3）右端面转动连接有电动伸缩杆（7），所述电动伸缩杆（7）另一端转动连接有转动板（8），所述转动板（8）上方与电源外壳（1）转动连接，所述转动板（8）左端面下方内部镶嵌有第一磁体（9），所述第一磁体（9）左侧设有第二磁体（10），所述第二磁体（10）下端面与电源外壳（1）固定连接，所述电源外壳（1）左端面嵌设有防尘装置（4）。

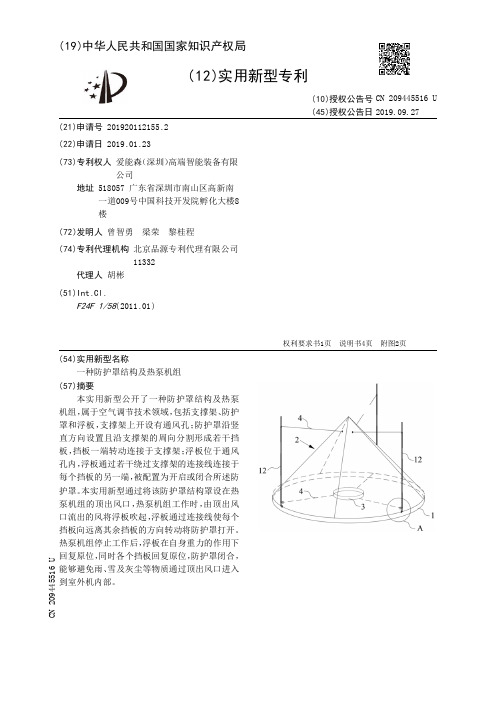

【CN209445516U】一种防护罩结构及热泵机组【专利】
权利要求书1页 说明书4页 附图2页
CN 209445516 U
CN 209445516 U
权 利 要 求 书
1/1 页
1 .一种防护罩结构，其特征在于，包括： 支撑架(1) ，其上开设有通风孔(11) ； 防护罩(2) ，沿竖直方向设置且沿所述支撑架(1)的周向分割形成若干挡板(21) ，所述 挡板(21)一端转动连接于所述支撑架(1) ； 浮板(3) ，位于所述通风孔(11)内，所述浮板(3)通过若干绕过所述支撑架(1)的连接线 (4)连接于每个所述挡板(21)的另一端，被配置为开启或闭合所述防护罩(2)。 2 .根据权利要求1所述的防护罩结构，其特征在于，所述支撑架(1)上设置有若干支撑 件(12) ，所述连接线(4)绕过与其对应的所述支撑件(12)分别连接于与其对应的所述挡板 (21)和所述浮板(3)。 3 .根据权利要求2所述的防 护罩结构 ，其特征在于 ，所述支撑件 (12) 上设置有滑轮 (121) ，所述连接线(4)绕过所述滑轮(121)分别连接于与其对应的所述挡板(21)和所述浮 板(3)。 4 .根据权利要求3所述的防护罩结构，其特征在于，所述滑轮(121)设置有两个，分别设 置于所述支撑件(12)的两端。 5 .根据权利要求1所述的防护罩结构，其特征在于，所述挡板(21)的所述一端开设有穿 线孔(2121) ，所述连接线(4)穿设于所述穿线孔(2121)内。 6 .根据权利要求1所述的防护罩结构，其特征在于，所述挡板(21)包括相连接的第一部 (211) 和第二部(212) ，所述第二部(212)远离所述第一部(211)的一端转动连接于所述支撑 架(1) ，所述第一部(211)连接所述连接线(4)。 7 .根据权利要求6所述的防护罩结构，其特征在于，所述第一部(211)的体积小于所述 第二部(212)的体积，且所述第一部(211)的重量大于所述第二部(212)的重量。 8 .根据权利要求1所述的防护罩结构，其特征在于，还包括连接环(5) ，所述支撑架(1) 上开设有第一连接孔 ，所述 挡板 (21) 在与所述第一连接孔 相对的 位置开设有第二连接孔 ， 所述连接环 (5) 穿设于所述第一连接孔和所述第二连接孔内实现所述支撑架 (1) 和所述挡 板(21)的转动连接。 9 .一种热泵机组，其特征在于，包括如权利要求1-8任一项所述的防护罩结构。 10 .根据权利要求9所述的热泵机组，其特征在于，所述防护罩结构设置于所述热泵机 组的顶出风口 ，且所述通风孔 (11) 正对于所述顶出风口。
【CN209418248U】一种灌封式变压器和电感器的绝缘结构【专利】
( 12 )实 用新型专利
(21)申请号 201920032856 .5 (22)申请日 2019 .01 .09 (73)专利权人 深圳市海光电子有限公司
地址 518057 广东省深圳市南山区科苑路5 号科苑西24栋东段4层B16室
(72)发明人 魏晋峰 (51)Int .Cl .
技术领域 [0001] 本实用新型涉及变压器和电感器技术领域，具体为一种灌封式变压器和电感器的 绝缘结构。
背景技术 [0002] 在一些防护性比较高并对变压器和电感器有散热要求的工作场合，如分布式光伏 逆变器所使用的电感，(又名电抗器)和汽车电子或轨道交通所使用的一些变压器和电感器 上，基本都采用铝合金外壳作为防护壳体，并在壳体内灌封导热硅胶或导热环氧树脂胶；这 时在结构上存在一个矛盾 ：变压器和电 感器的绕组部分 ，既带导电的部分是最需要散热的 ， 而热传导也是通过导热胶传递到铝外壳 ，再通过铝外壳对外 辐射 、传导 和对流 (有散热风 机) 变压器和电 感器因 损耗造成的热量 ，但铝壳不是绝缘的 ，为了电 气安全 ，需要将变压器 或电感器带电的部分与铝外壳作绝缘隔离，而绝大多数的绝缘隔离又会影响到此类产品的 散热效果，导致散热效率降低，越厚的绝缘介质对散热影响越大； [0003] 目前，目前市场上已有绝缘结构和其缺点如下： [0004] 1、铝壳内侧与产品之间用0 .18～0 .25mm厚的绝缘纸(间位芳纶纸或NMN等柔性复 合绝缘薄膜或PET薄膜隔离) ，绝缘性能好 ，对散热影响大 ； [0005] 2、产品上在与铝壳接触的部位包0 .06mm厚聚酰亚胺胶带或其他绝缘胶带，对散热 影响较小，但绝缘胶带容易被刺穿导致绝缘失效； [0006] 3、开模制作厚度1～3mm的塑胶框体，中间镂空，是目前对散热影响最小的方案，但 需要单独开模，成本高，且很难对应定制化生产和柔性生产需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920328980.6
(22)申请日 2019.03.15
(73)专利权人 东方电气集团东方锅炉股份有限
公司
地址 643001 四川省自贡市自流井区五星
街黄桷坪路150号
(72)发明人 丁路 张保威 陈梁 陈红 林毅
孙登科 莫春鸿
(74)专利代理机构 成都九鼎天元知识产权代理
有限公司 51214
代理人 钟莹洁
(51)Int.Cl.
F24S 40/50
(2018.01)
F24S 80/60
(2018.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
一种塔式光热电站吸热器用高温隔热防护
结构
(57)摘要
本实用新型公开了一种塔式光热电站吸热
器用高温隔热防护结构，所述高温隔热防护结构
包括支撑框架和分别设置在所述支撑框架内侧
的内紧身封闭保温层和外侧的外防护层，所述内
紧身封闭保温层与外防护层之间为空气层。本实
用新型的塔式光热电站吸热器用高温隔热防护
结构对吸热器用高温隔热防护结构进行了优化
设计，将吸热器隔热防护与保温功能分开，在保
证吸热器热效率的前提下，通过结构的优化设
计，避免了高成本防护材料的选用，降低了成本；
通过结构上设置合理的通风口，来满足吸热器
冬、夏极端季节运行时对环境温度及通风的需
求，保证系统及设备运行的安全性与可靠性。
权利要求书1页 说明书4页 附图2页
CN 209944783 U
2020.01.14
C
N
2
0
9
9
4
4
7
8
3
U
1.一种塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述高温隔热防护结
构包括支撑框架和分别设置在所述支撑框架内侧的内紧身封闭保温层和外侧的外防护层，
所述内紧身封闭保温层与外防护层之间为空气层。
2.根据权利要求1所述的塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述
高温隔热防护结构布置在塔式光热电站吸热器有效受热区的上部防护区和下部防护区。
3.根据权利要求2所述的塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述
内紧身封闭保温层固定在所述上部防护区和下部防护区的内部支撑钢构上。
4.根据权利要求1至3中任一项所述的塔式光热电站吸热器用高温隔热防护结构，其特
征在于，所述外防护层采用耐高温辐射、耐雨雪冲刷及表面具有高反射率的防护板。
5.根据权利要求1所述的塔式光热电站吸热器用高温隔热防护结构，所述外防护层背
侧固定于支撑框架上，所述支撑框架呈模块化结构设计。
6.根据权利要求1至3中任一项所述的塔式光热电站吸热器用高温隔热防护结构，其特
征在于，所述外防护层为双层或多层结构，相邻层之间以错缝压缝结构形式安装。
7.根据权利要求6所述的塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述
外防护层的最外层设置有若干个沉孔，所述外防护层通过穿过沉孔的固定螺栓固定在支撑
框架上。
8.根据权利要求7所述的塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述
安装有固定螺栓的沉孔内填充有密封填料。
9.根据权利要求2所述的塔式光热电站吸热器用高温隔热防护结构，其特征在于，所述
下部防护区的下部沿环向均匀布置有可开启或关闭的通风进口，所述吸热器的顶部布置有
通风出口。
权 利 要 求 书
1/1页
2
CN 209944783 U
